Презентация, доклад по информатике на тему Локальные сети

Содержание

ЛВС - это группа персональных компьютеров или периферийных устройств, которые объединены между собой каналом передачи данных в пределах одного или нескольких близлежащих зданий.Компьютер, который подключен к сети, называется рабочей станцией.Компьютер, управляющей работой сети называется серверЛокальная Сеть

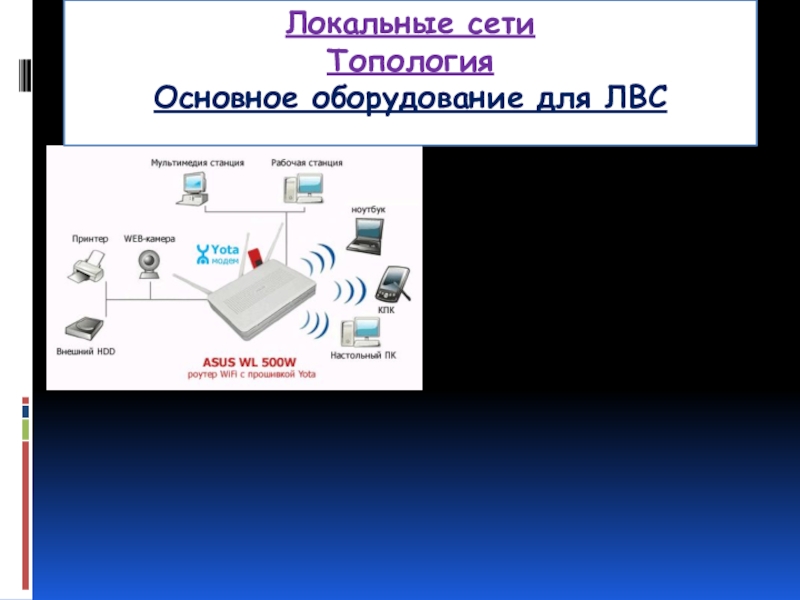

Слайд 1Локальные сети
Топология
Основное оборудование для ЛВС

Локальные сетиТопологияОсновное оборудование для ЛВС

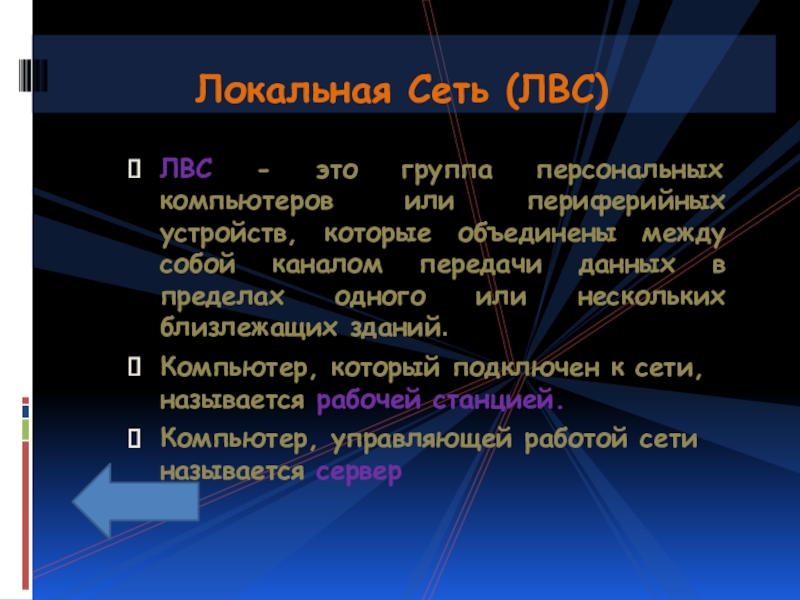

Слайд 2ЛВС - это группа персональных компьютеров или периферийных устройств, которые объединены

между собой каналом передачи данных в пределах одного или нескольких близлежащих зданий.
Компьютер, который подключен к сети, называется рабочей станцией.
Компьютер, управляющей работой сети называется сервер

Локальная Сеть (ЛВС)

ЛВС - это группа персональных компьютеров или периферийных устройств, которые объединены между собой каналом передачи данных в

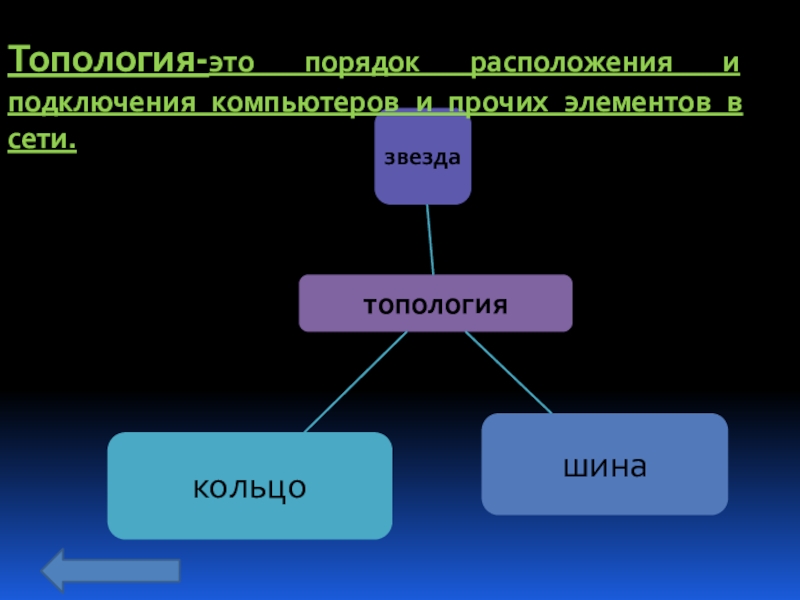

Слайд 3Топология-это порядок расположения и подключения компьютеров и прочих элементов в сети.

Топология-это порядок расположения и подключения компьютеров и прочих элементов в сети.

Слайд 4Общая шина (Схема подключения)


Общая шина (Схема подключения)

Слайд 5Шина-подключение к одному кабелю При этом пакет будет приниматься всеми компьютерами

,которые подключены к данной сети.

Преимущества :
1)Значительная экономия кабеля;
2)Простота создания и управления;

Недостатки :
1)появления коллизий при увеличении числа компьютеров в сети;
2)Обрыв кабеля приведет к отключению множества компьютеров;
3)Низкий уровень защиты передаваемой информации .

Шина-подключение к одному кабелю При этом пакет будет приниматься всеми компьютерами ,которые подключены к данной сети.Преимущества :1)Значительная

Слайд 6Топология «Кольцо» (схема подключения)

Топология «Кольцо» (схема подключения)

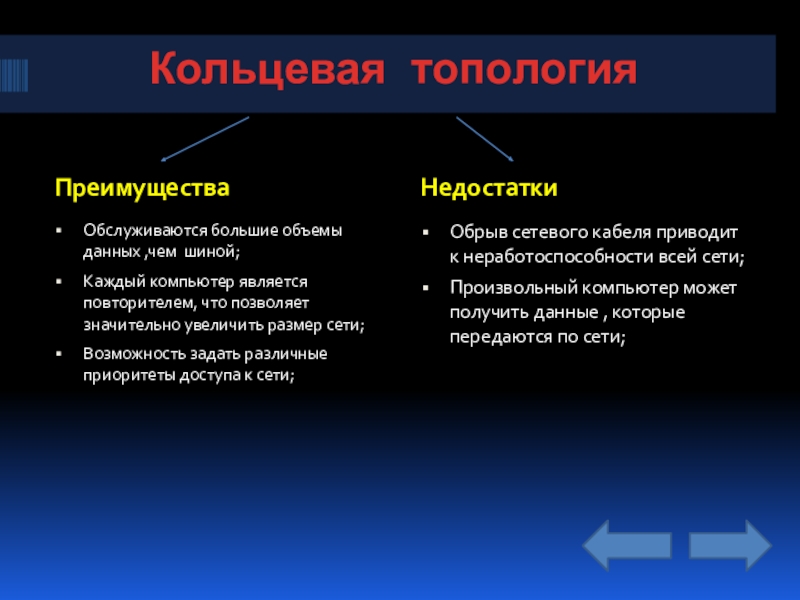

Слайд 7Кольцевая топология
Преимущества
Недостатки
Обслуживаются большие объемы данных ,чем шиной;
Каждый компьютер является повторителем, что

позволяет значительно увеличить размер сети;
Возможность задать различные приоритеты доступа к сети;

Обрыв сетевого кабеля приводит к неработоспособности всей сети;
Произвольный компьютер может получить данные , которые передаются по сети;

Кольцевая топологияПреимуществаНедостаткиОбслуживаются большие объемы данных ,чем шиной;Каждый компьютер является повторителем, что позволяет значительно увеличить размер сети;Возможность задать

Слайд 8Звезда
Звезда-при использовании звездообразной топологии каждый кабельный сегмент, идущий от любого компьютера

сети, будет подключаться к центральному коммутатору или концентратору. Все пакеты будут транспортироваться от одного компьютера к другому0 через это устройство.
ЗвездаЗвезда-при использовании звездообразной топологии каждый кабельный сегмент, идущий от любого компьютера сети, будет подключаться к центральному коммутатору

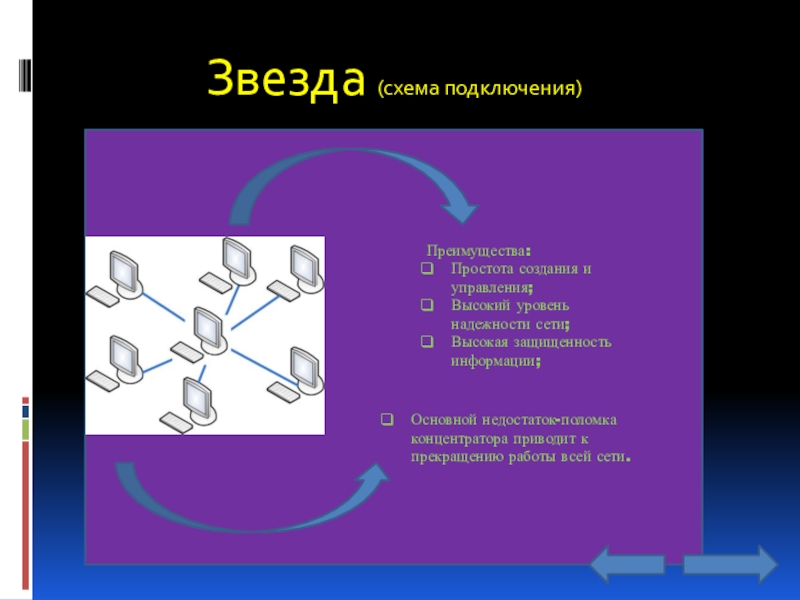

Слайд 9Звезда (схема подключения)
Преимущества:
Простота создания и управления;
Высокий уровень надежности сети;
Высокая защищенность информации;
Основной

недостаток-поломка концентратора приводит к прекращению работы всей сети.
Звезда (схема подключения)Преимущества:Простота создания и управления;Высокий уровень надежности сети;Высокая защищенность информации;Основной недостаток-поломка концентратора приводит к прекращению работы

Слайд 10Основное оборудование для (ЛВС)*
Hub
Router
Bridge
Switch

Основное оборудование для (ЛВС)*     HubRouterBridgeSwitch

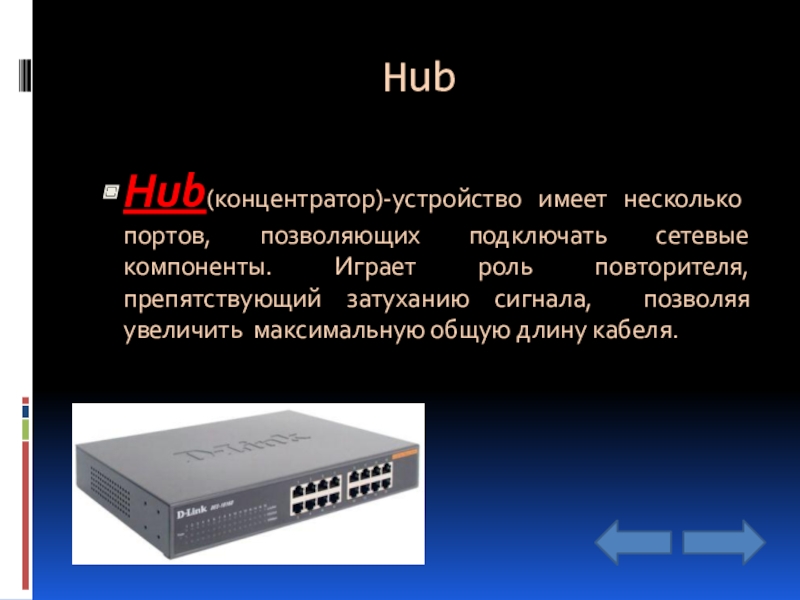

Слайд 11Hub
Hub(концентратор)-устройство имеет несколько портов, позволяющих подключать сетевые компоненты. Играет роль повторителя,

препятствующий затуханию сигнала, позволяя увеличить максимальную общую длину кабеля.
HubHub(концентратор)-устройство имеет несколько портов, позволяющих подключать сетевые компоненты. Играет роль повторителя, препятствующий затуханию сигнала, позволяя увеличить максимальную

Слайд 12Router
Router (маршрутизатор)-устройство , используемое для организации крупных локальных сетей . Оно

позволяет направлять пакеты данных строго к определенным адресам , что позволяет избежать перехватов пакетов.
RouterRouter (маршрутизатор)-устройство , используемое для организации крупных локальных сетей . Оно позволяет направлять пакеты данных строго к

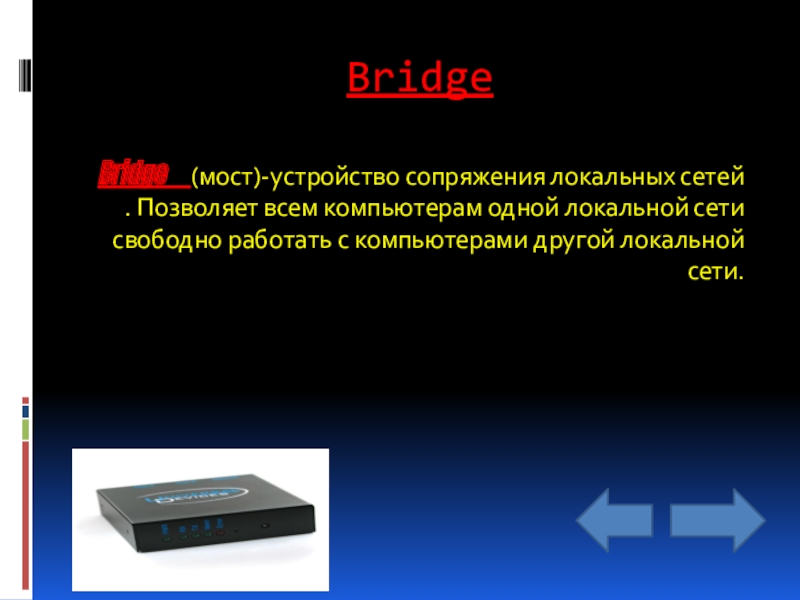

Слайд 13Bridge
Bridge (мост)-устройство сопряжения локальных сетей . Позволяет всем компьютерам одной

локальной сети свободно работать с компьютерами другой локальной сети.
BridgeBridge  (мост)-устройство сопряжения локальных сетей . Позволяет всем компьютерам одной локальной сети свободно работать с компьютерами

Слайд 14Switch
Switch (коммутатор)-получая пакет данных сам обрабатывает его и определяет куда направить.

Таким образом, соединение изолированно от других и позволяет сети работать с максимальной для нее скоростью.
SwitchSwitch (коммутатор)-получая пакет данных сам обрабатывает его и определяет куда направить. Таким образом, соединение изолированно от других

Слайд 15Конец

Конец
