Презентация, доклад по информатике на тему Логические операции (8 класс)
Содержание
- 1. Презентация по информатике на тему Логические операции (8 класс)
- 2. Логическое умножение – конъюнкция (операция И - AND)
- 3. Соединение двух простых высказываний А и В

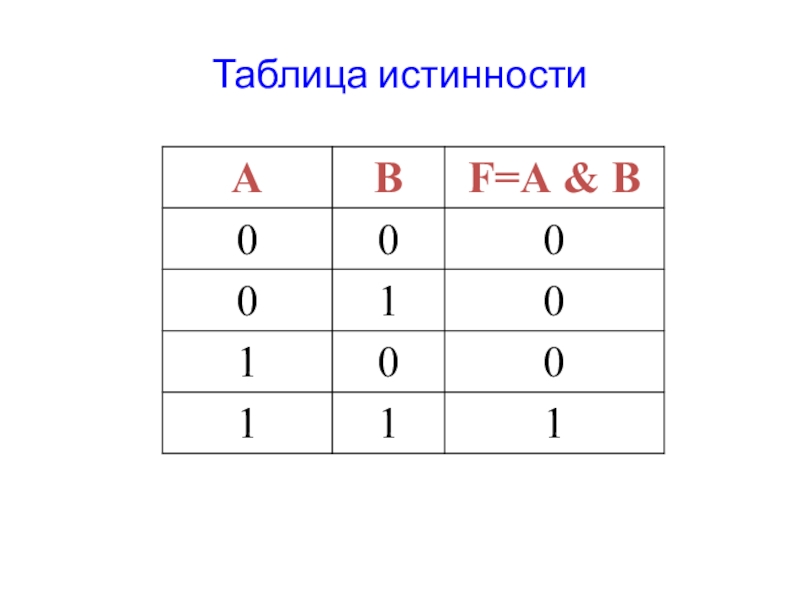

- 4. Таблица истинности
- 5. Логическое сложение – дизъюнкция (операция ИЛИ – OR)
- 6. Соединение двух простых высказываний А и В

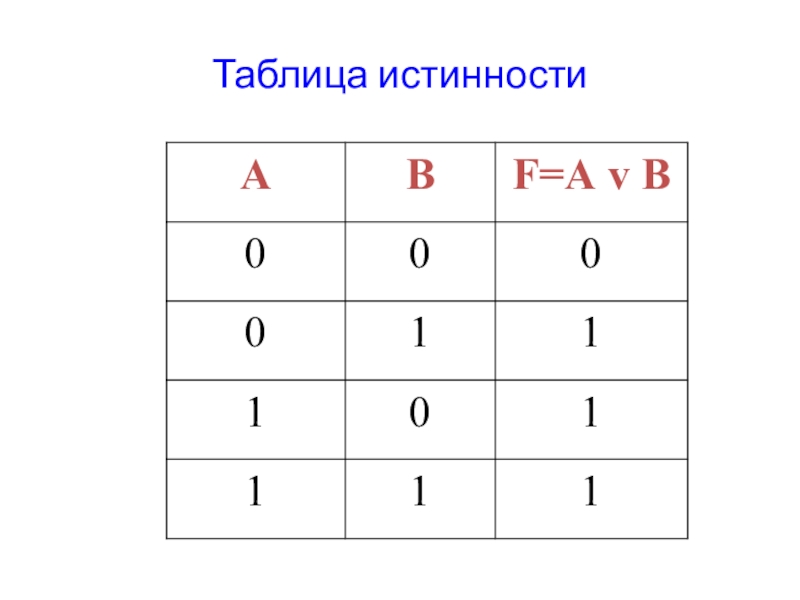

- 7. Таблица истинности
- 8. Логическое отрицание-инверсия (операция НЕ – NOT)
- 9. Присоединение частицы НЕ к сказуемому данного простого
- 10. Таблица истинности
- 11. Последовательность выполнения операций в логических выражениях
- 12. Последовательность выполнения операций в логических выражениях определяется старшинством операций.
- 13. В порядке убывания старшинства, логические операции расположены так: инверсия (отрицание); конъюнкция (логическое умножение); дизъюнкция (логическое сложение);
- 14. Кроме того, на порядок операций влияют скобки, которые можно использовать в логических формулах.
- 15. Примеры вычислений логических выражений
- 16. Пример1: Найти значение логической функции F
- 17. F= НЕ 0 И 1 ИЛИ ( 1 ИЛИ 0 )Ответ: F = 1
- 18. Определить истинность или ложность высказываний:(x>0)AND(y>0) при х
- 19. Таблицы истинности
- 20. В алгебре логики, как правило, конкретные числовые
- 21. Рассмотрим логическое выражение:(X
- 22. Слайд 22
- 23. Слайд 23

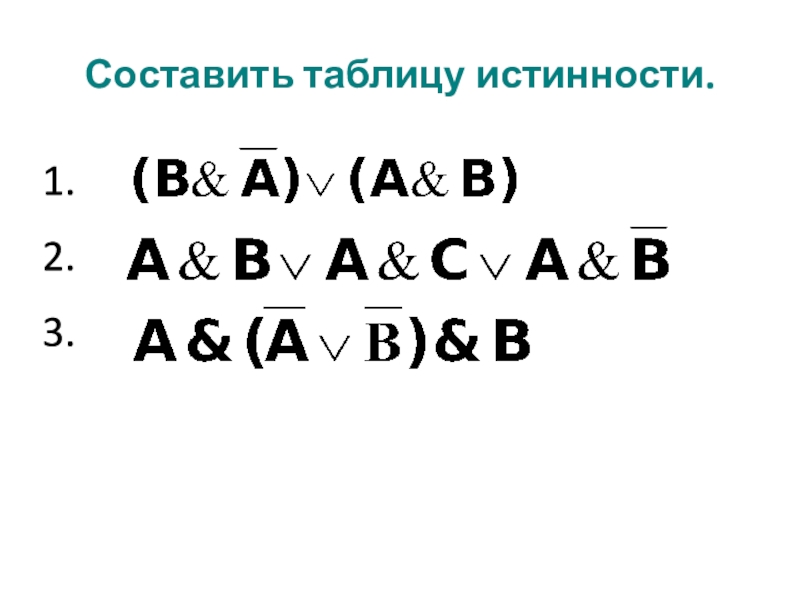

- 24. Составить таблицу истинности.1.2.3.
- 25. Слайд 25
- 26. Составить таблицу истинности.
- 27. Слайд 27
- 28. Самостоятельная работа Составить таблицы истинностиВАРИАНТ 1(A&B)VĀVB(AVB)&(A&B)(AVA)&BВАРИАНТ 2(A&B)&ĀVB(A&B)V(Ā&B).
Логическое умножение – конъюнкция (операция И - AND)
Слайд 3 Соединение двух простых высказываний А и В в одно составное с
помощью союза И.
Обозначение: А . В, А & В, A ^ B
Результат операции называется
логическим произведением или конъюнкцией
Обозначение: А . В, А & В, A ^ B
Результат операции называется
логическим произведением или конъюнкцией

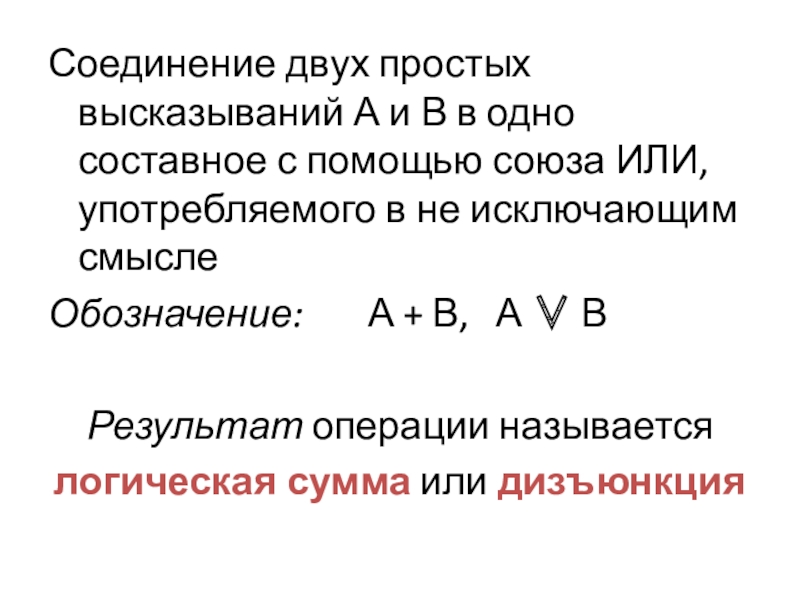

Слайд 6Соединение двух простых высказываний А и В в одно составное с
помощью союза ИЛИ, употребляемого в не исключающим смысле
Обозначение: А + В, А В
Результат операции называется
логическая сумма или дизъюнкция
Обозначение: А + В, А В
Результат операции называется
логическая сумма или дизъюнкция

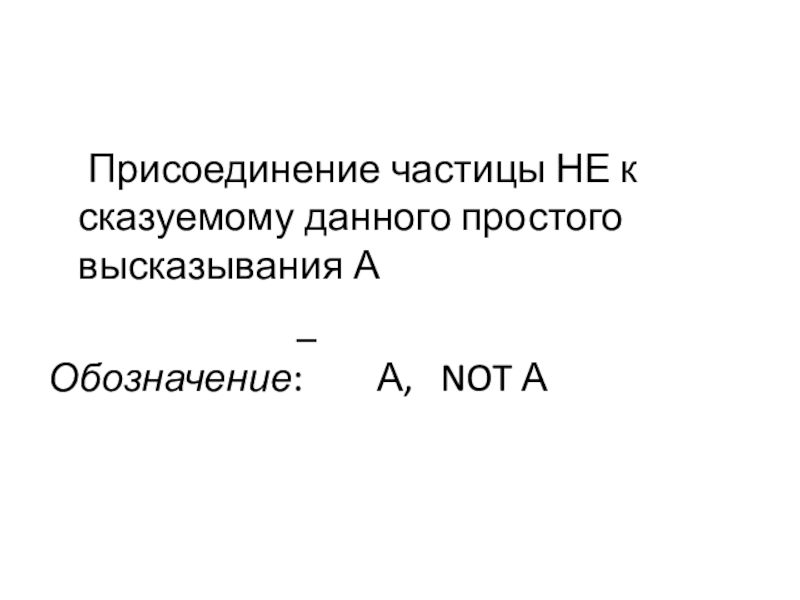

Слайд 9 Присоединение частицы НЕ к сказуемому данного простого высказывания А
_
Обозначение: А, NOT А
Обозначение: А, NOT А
Слайд 12Последовательность выполнения операций в логических выражениях определяется старшинством операций.
Слайд 13В порядке убывания старшинства, логические операции расположены так:
инверсия (отрицание);
конъюнкция
(логическое умножение);
дизъюнкция (логическое сложение);
дизъюнкция (логическое сложение);
Слайд 14 Кроме того, на порядок операций влияют скобки, которые можно использовать в
логических формулах.

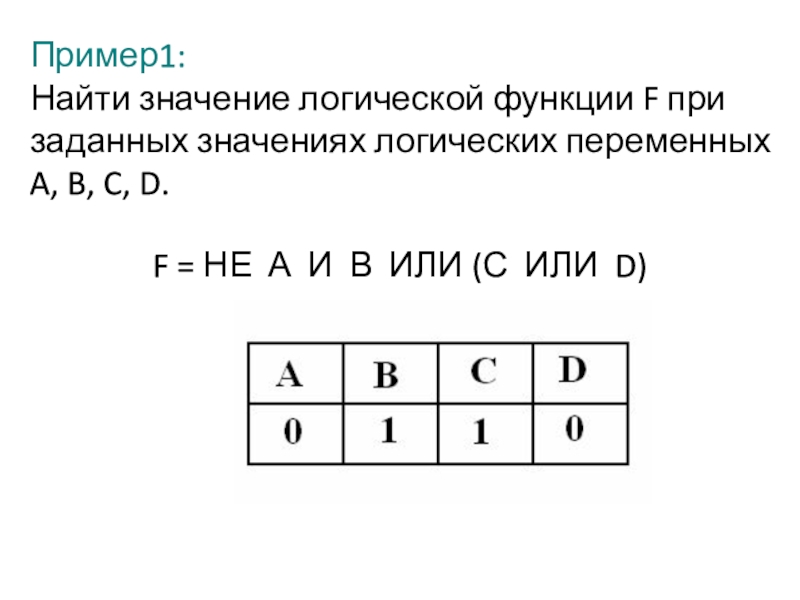

Слайд 16Пример1: Найти значение логической функции F при заданных значениях логических переменных
A, B, C, D.
F = НЕ А И В ИЛИ (С ИЛИ D)

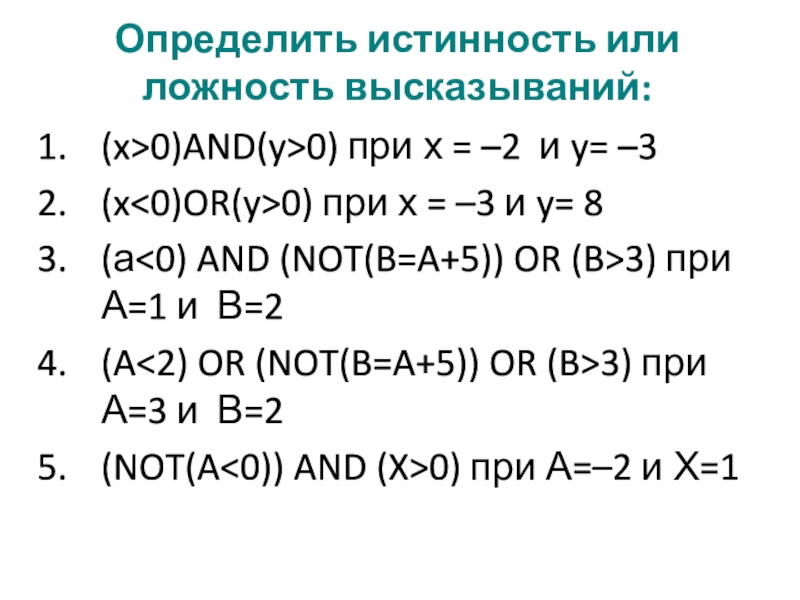

Слайд 18Определить истинность или ложность высказываний:
(x>0)AND(y>0) при х = –2 и y=
–3
(x<0)OR(y>0) при х = –3 и y= 8
(а<0) AND (NOT(B=A+5)) OR (B>3) при А=1 и В=2
(A<2) OR (NOT(B=A+5)) OR (B>3) при А=3 и В=2
(NOT(A<0)) AND (X>0) при А=–2 и Х=1
(x<0)OR(y>0) при х = –3 и y= 8
(а<0) AND (NOT(B=A+5)) OR (B>3) при А=1 и В=2
(A<2) OR (NOT(B=A+5)) OR (B>3) при А=3 и В=2
(NOT(A<0)) AND (X>0) при А=–2 и Х=1

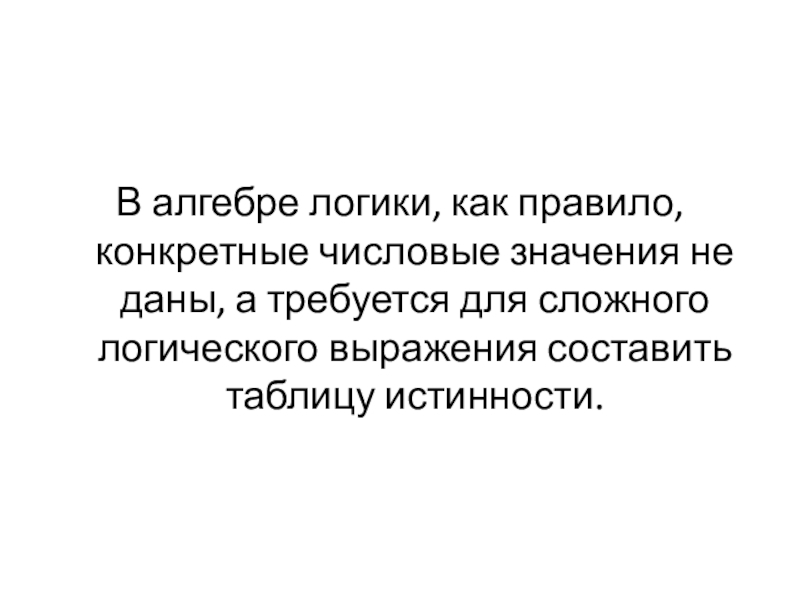

Слайд 20В алгебре логики, как правило, конкретные числовые значения не даны, а
требуется для сложного логического выражения составить таблицу истинности.

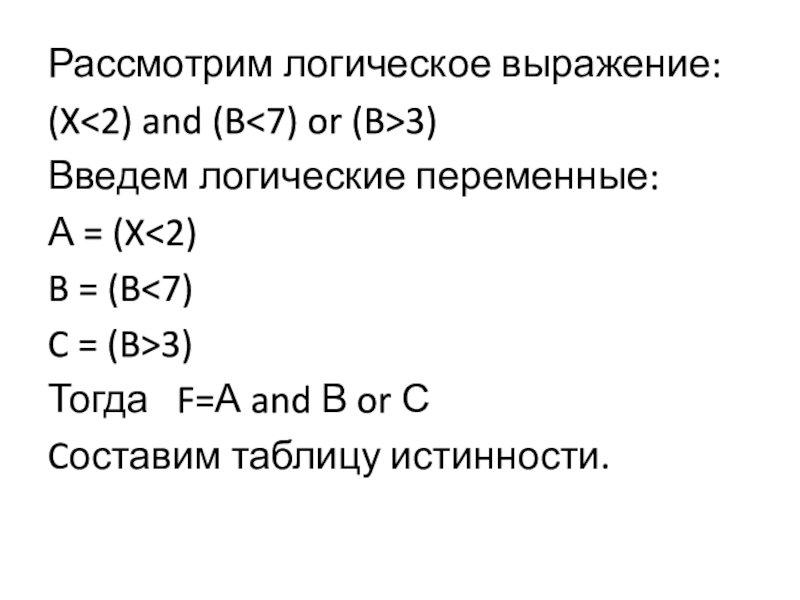

Слайд 21Рассмотрим логическое выражение:
(X
(X<2)
B = (B<7)
C = (B>3)
Тогда F=А and В or С
Cоставим таблицу истинности.
B = (B<7)
C = (B>3)
Тогда F=А and В or С
Cоставим таблицу истинности.
Слайд 28Самостоятельная работа
Составить таблицы истинности
ВАРИАНТ 1
(A&B)VĀVB
(AVB)&(A&B)
(AVA)&B
ВАРИАНТ 2
(A&B)&ĀVB
(A&B)V(Ā&B)
.
