Презентация, доклад по информатике на тему Логические основы компьютера

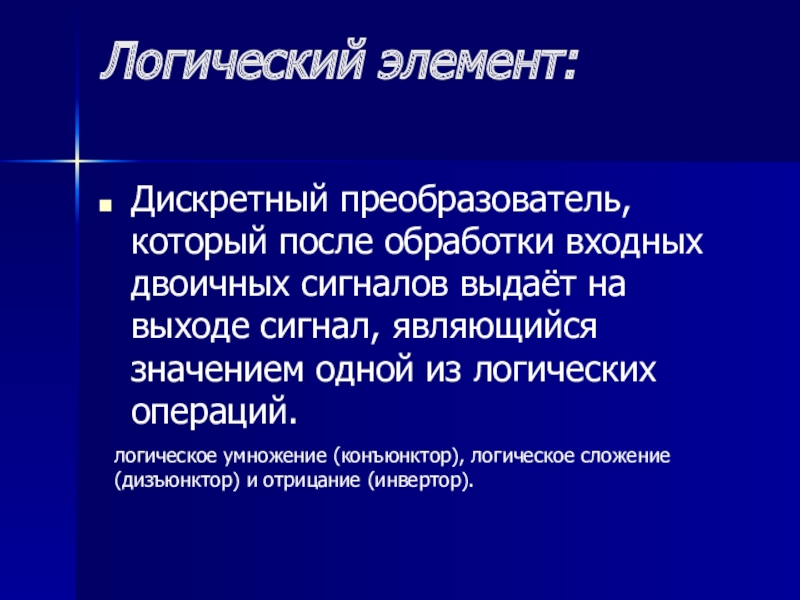

на выходе сигнал, являющийся значением одной из логических операций.

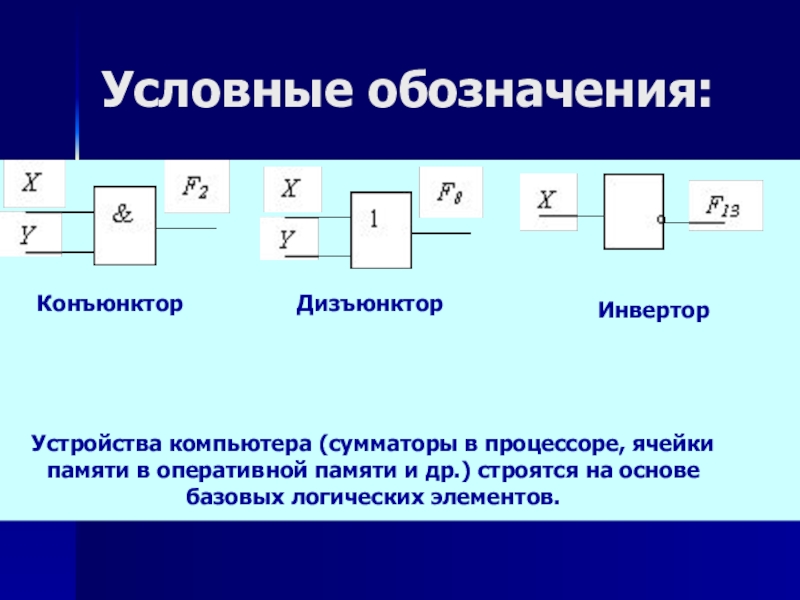

логическое умножение (конъюнктор), логическое сложение (дизъюнктор) и отрицание (инвертор).

в оперативной памяти и др.) строятся на основе базовых логических элементов.

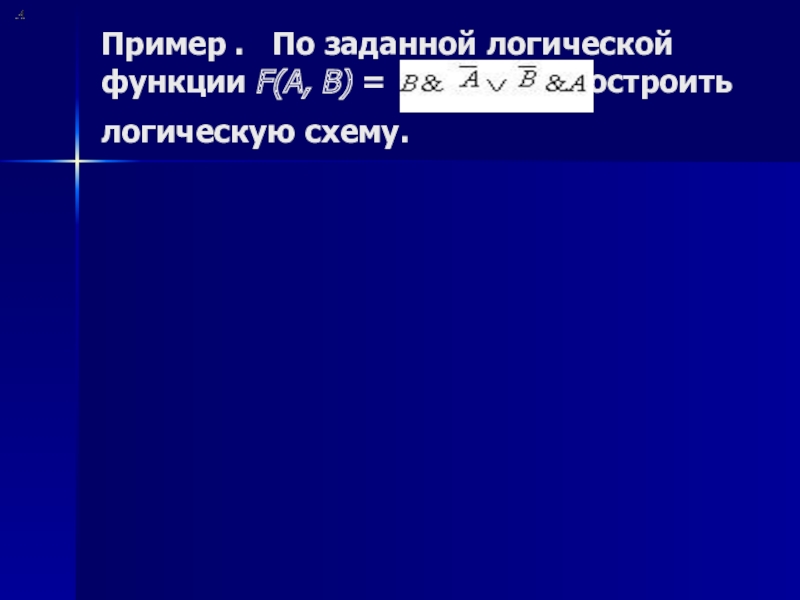

построить логическую схему.

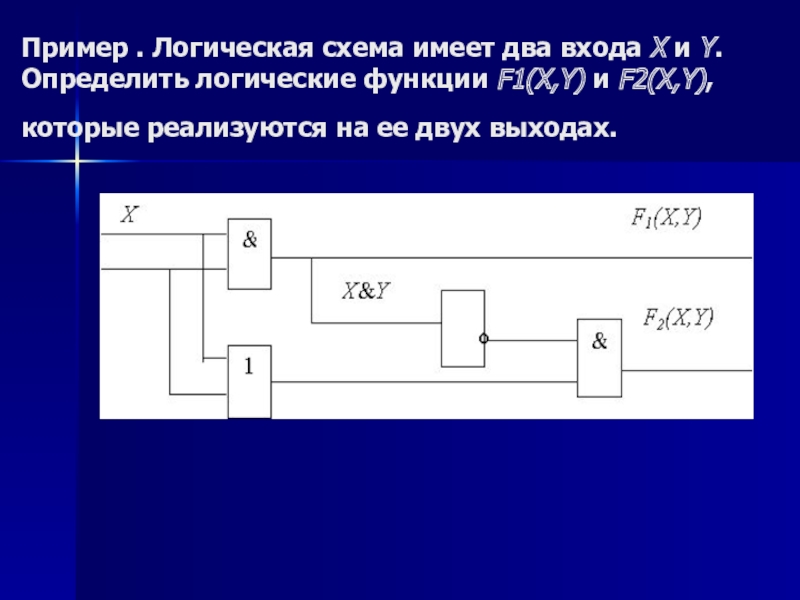

логические функции F1(X,Y) и F2(X,Y), которые реализуются на ее двух выходах.

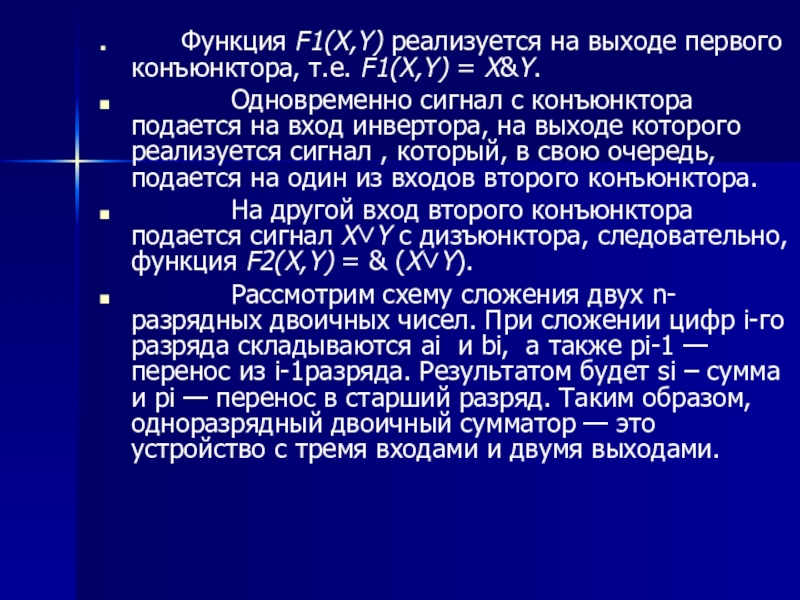

X&Y.
            Одновременно сигнал с конъюнктора подается на вход инвертора, на выходе которого реализуется сигнал , который, в свою очередь, подается на один из входов второго конъюнктора.
            На другой вход второго конъюнктора подается сигнал X∨Y с дизъюнктора, следовательно, функция F2(X,Y) = & (X∨Y).
            Рассмотрим схему сложения двух n-разрядных двоичных чисел. При сложении цифр i-го разряда складываются аi и bi, а также pi-1 — перенос из i-1разряда. Результатом будет si – сумма и pi — перенос в старший разряд. Таким образом, одноразрядный двоичный сумматор — это устройство с тремя входами и двумя выходами.

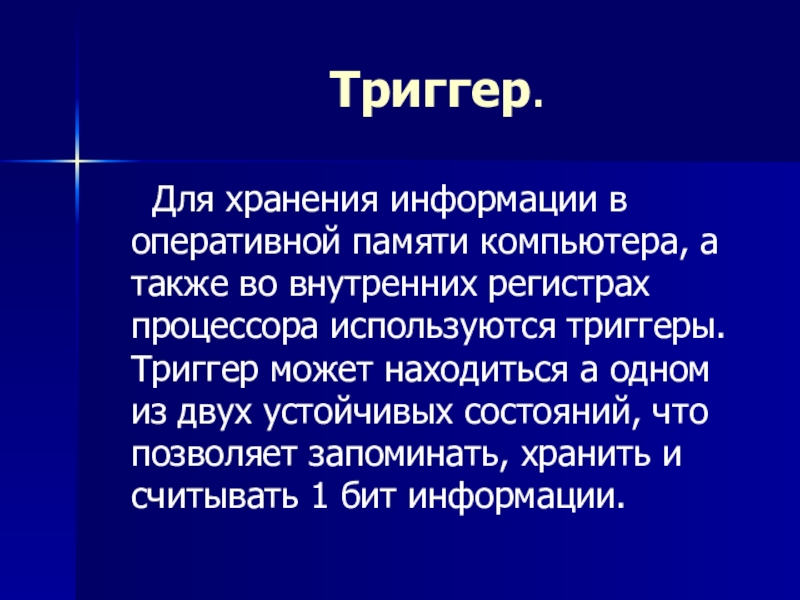

во внутренних регистрах процессора используются триггеры. Триггер может находиться а одном из двух устойчивых состояний, что позволяет запоминать, хранить и считывать 1 бит информации.

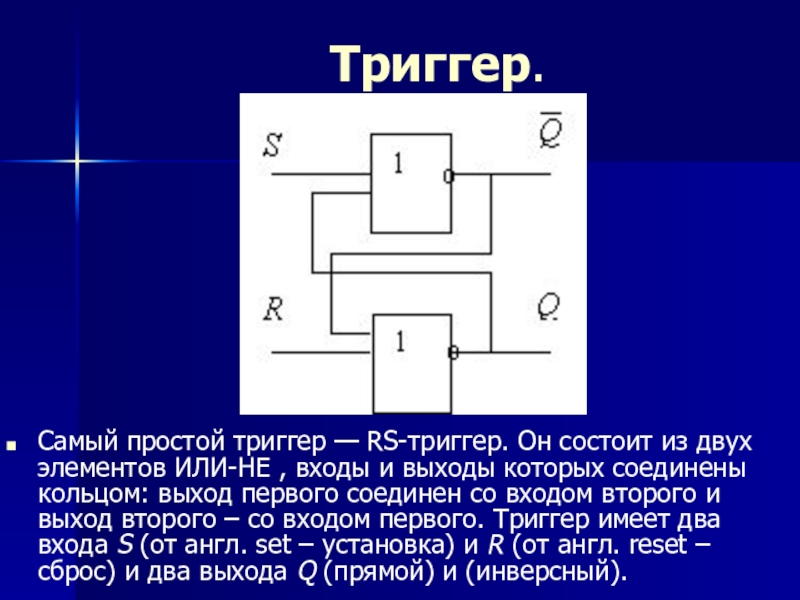

элементов ИЛИ-НЕ , входы и выходы которых соединены кольцом: выход первого соединен со входом второго и выход второго – со входом первого. Триггер имеет два входа S (от англ. set – установка) и R (от англ. reset – сброс) и два выхода Q (прямой) и (инверсный).

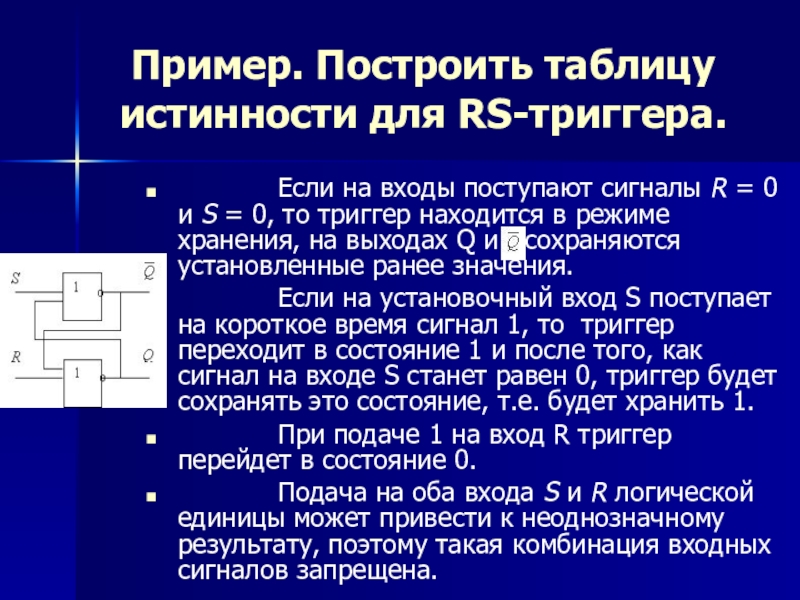

R = 0 и S = 0, то триггер находится в режиме хранения, на выходах Q и сохраняются установленные ранее значения.
            Если на установочный вход S поступает на короткое время сигнал 1, то триггер переходит в состояние 1 и после того, как сигнал на входе S станет равен 0, триггер будет сохранять это состояние, т.е. будет хранить 1.
            При подаче 1 на вход R триггер перейдет в состояние 0.
            Подача на оба входа S и R логической единицы может привести к неоднозначному результату, поэтому такая комбинация входных сигналов запрещена.
