Презентация, доклад по информатике Локальная сеть
Содержание
- 1. Презентация по информатике Локальная сеть
- 2. Компьютерная сеть – соединение компьютеров для обмена
- 3. Локальная сеть Локальная сеть объединяет компьютеры
- 4. быстрый обмен информацией совместное использование периферийных устройств
- 5. Цели использования локальных сетей: обмен файлами между
- 6. Локальная сеть Локальные сети по способу взаимодействия компьютеров подразделяются на: одноранговые; сети с выделенным сервером.
- 7. Одноранговая локальная сеть В одноранговой локальной сети
- 8. Сеть с выделенным сервером Структура сети с выделенным сервером
- 9. Сеть с выделенным серверомСервер (от англ. server
- 10. Сеть с выделенным сервером В
- 11. В сетях с выделенным сервером реализуется клиент-серверная
- 12. На рабочей станции устанавливается клиентское ПО: операционная
- 13. Наиболее распространены следующие способы
- 14. Кроме базовых топологий существуют топологии: древовидная ячеистая полносвязанная
- 15. Тип соединения - «шина»Кабель проходит от одного компьютера к другому, соединяя компьютеры и периферийные устройства
- 16. Тип соединения - «звезда»К каждому компьютеру подходит отдельный кабель из одного центрального узла.
- 17. КольцоСигналы передаются по кольцу в одном направлении
- 18. Компоненты локальной сети Для организации локальной
- 19. Компоненты локальной сети Иногда необходимые для
- 20. Для ЛКС в настоящее время используются следующие
- 21. толстый коаксиальный кабель — более дорогая среда
- 22. витая пара — еще более скоростная и
- 23. оптоволоконный кабель (рис. 4) — самый дорогой
- 24. беспроводное соединение, Wi-Fi (рис. 5) —
- 25. Для удобства представим сравнительные характеристики различных видов соединений в ЛКС в форме таблицы.
- 26. Компоненты локальной сети Концентраторы (HUB
- 27. Компоненты локальной сети Общая скорость соединения в сети
- 28. Программное обеспечение сети Для работы
- 29. Программное обеспечение сети Для организации локальной сети необходимо:
- 30. Программное обеспечение сетиДанное окно используется для установкиимени компьютера и Рабочей группы
- 31. Программное обеспечение сетиДанные окна используются для установкиявного IP-адреса и параметров маски подсети
- 32. Данное окно используется для установкиуровня доступа к локальным ресурсам компьютераРежимы доступа к ресурсам сети
- 33. Локальный ресурс. Запрещается доступ к ресурсам компьютера
- 34. Режимы доступа к ресурсам сетиТолько чтениеПозволяет пользователям
- 35. Совокупности правил и требований, которым должны удовлетворять сетевые аппаратные и программные средства компьютера, называются протоколами.
- 36. Основные сетевые протоколы стандартизованы Международной организацией стандартов
- 37. Служба печати Иногда бывает сложно снабдить все
- 38. Иногда бывает сложно снабдить все компьютеры отдельными
- 39. Источники информацииhttp://ru.wikipedia.org/wiki/LANhttp://www.lansystems.ru/lan.phphttp://proseti.narod.ru/3.htmhttp://www.yandex.ru/http://www.dokanet.net/
- 40. Слайд 40
Компьютерная сеть – соединение компьютеров для обмена информацией и совместного использования ресурсов (принтер, модем, дисковая память и т.д.).

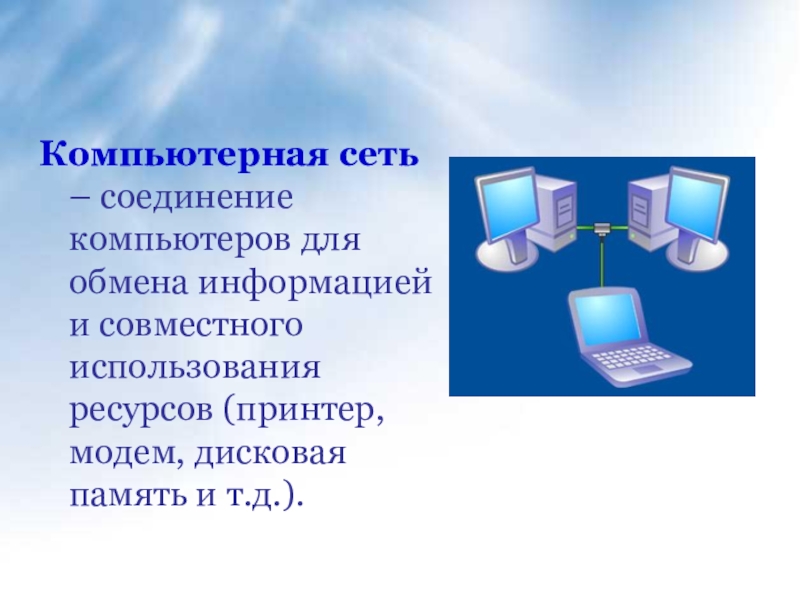

Слайд 2Компьютерная сеть – соединение компьютеров для обмена информацией и совместного использования
ресурсов (принтер, модем, дисковая память и т.д.).

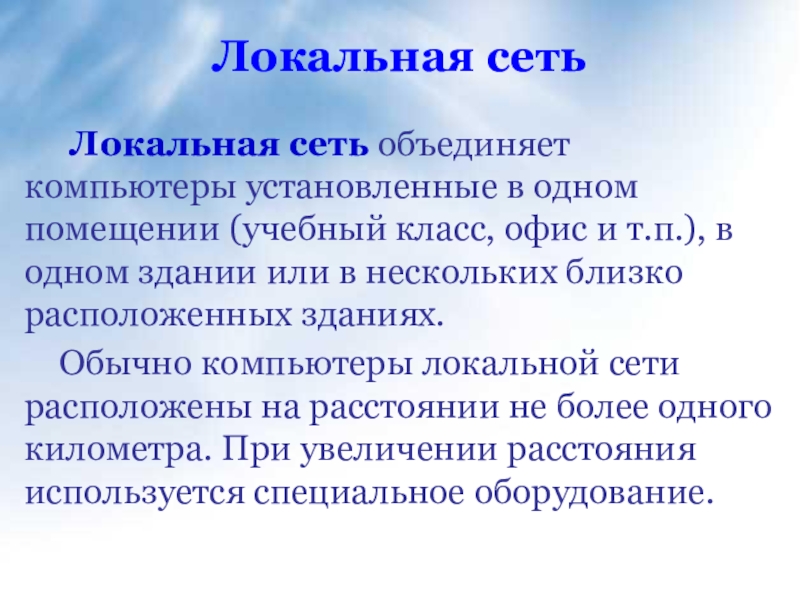

Слайд 3Локальная сеть
Локальная сеть объединяет компьютеры установленные в одном помещении
(учебный класс, офис и т.п.), в одном здании или в нескольких близко расположенных зданиях.
Обычно компьютеры локальной сети расположены на расстоянии не более одного километра. При увеличении расстояния используется специальное оборудование.
Обычно компьютеры локальной сети расположены на расстоянии не более одного километра. При увеличении расстояния используется специальное оборудование.

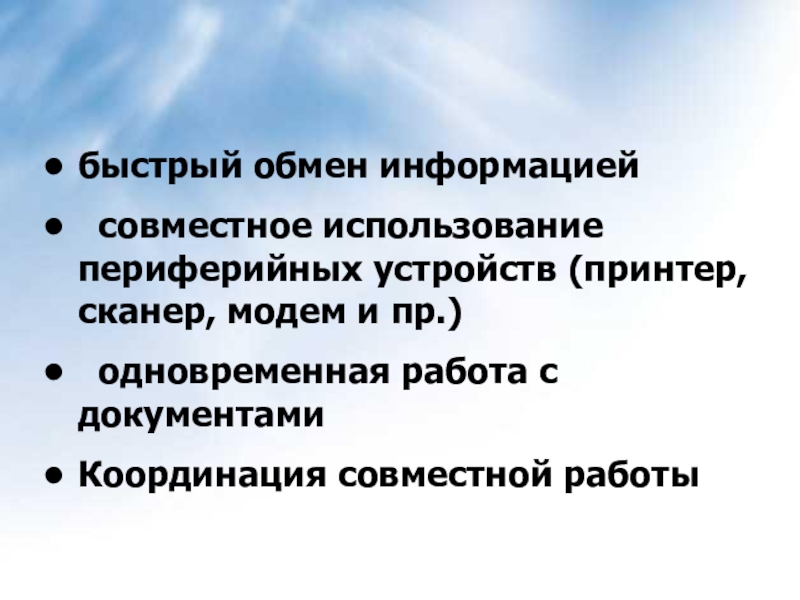

Слайд 4быстрый обмен информацией
совместное использование периферийных устройств (принтер, сканер, модем и
пр.)
одновременная работа с документами
Координация совместной работы
одновременная работа с документами
Координация совместной работы
Основные преимущества локальной сети:

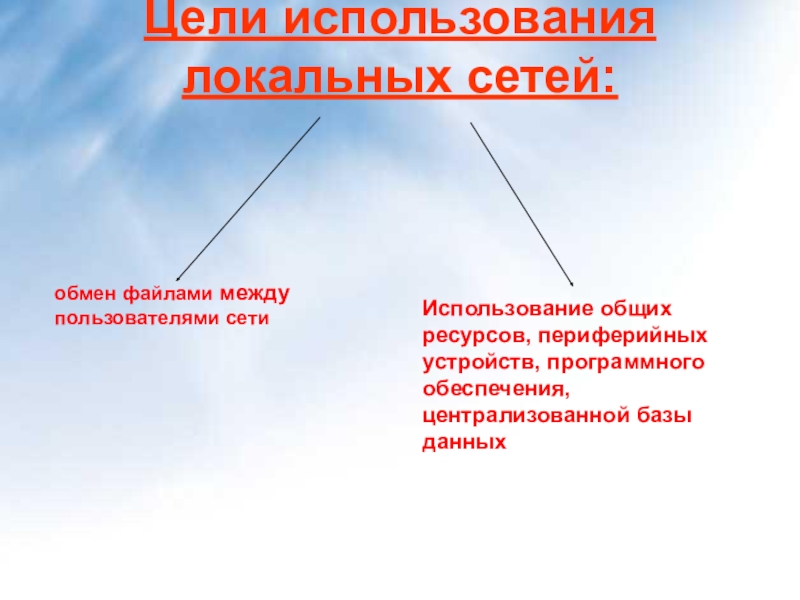

Слайд 5Цели использования локальных сетей:
обмен файлами между пользователями сети
Использование общих ресурсов, периферийных устройств, программного обеспечения, централизованной базы данных
Слайд 6Локальная сеть
Локальные сети по способу взаимодействия компьютеров подразделяются на:
одноранговые;
сети с выделенным сервером.
Слайд 7Одноранговая локальная сеть
В одноранговой локальной сети все компьютеры равноправны. Общие
устройства могут быть подключены к любому компьютеру в сети.

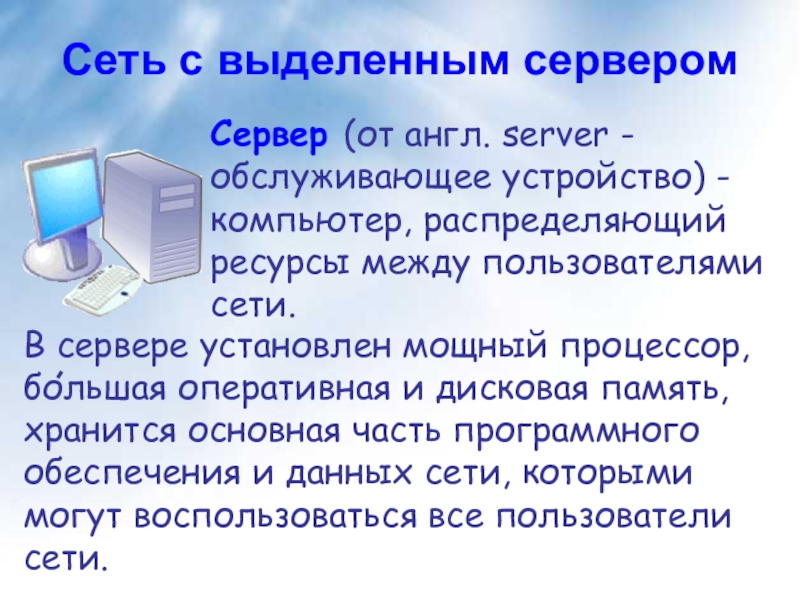

Слайд 9Сеть с выделенным сервером
Сервер (от англ. server - обслуживающее устройство) -
компьютер, распределяющий ресурсы между пользователями сети.
В сервере установлен мощный процессор, большая оперативная и дисковая память, хранится основная часть программного обеспечения и данных сети, которыми могут воспользоваться все пользователи сети.
Слайд 10Сеть с выделенным сервером
В качестве рабочих станций обычно
используются менее производительные компьютеры с меньшей дисковой и оперативной памятью.
Слайд 11В сетях с выделенным сервером реализуется клиент-серверная технология.
На сервере устанавливается серверное
ПО:
серверная операционная система;
WEB-сервер (организация Интернет);
прокси-сервер (обеспечение работы с Интернет рабочих станций);
файл-сервер (обеспечение совместного доступа к файлам) и т.п.
серверная операционная система;
WEB-сервер (организация Интернет);
прокси-сервер (обеспечение работы с Интернет рабочих станций);
файл-сервер (обеспечение совместного доступа к файлам) и т.п.
ПО сетей с выделенным сервером

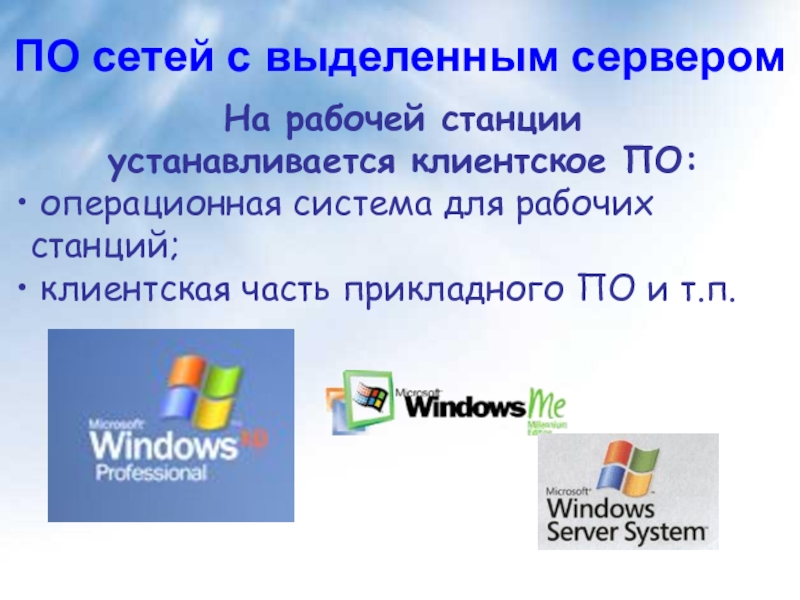

Слайд 12На рабочей станции
устанавливается клиентское ПО:
операционная система для рабочих станций;
клиентская часть прикладного ПО и т.п.
ПО сетей с выделенным сервером
Слайд 13 Наиболее распространены следующие способы соединения компьютеров:
шина (как
правило используется для одноранговых сетей);
звезда (используется для любых локальных сетей).
кольцо
звезда (используется для любых локальных сетей).
кольцо
Аппаратное обеспечение сети

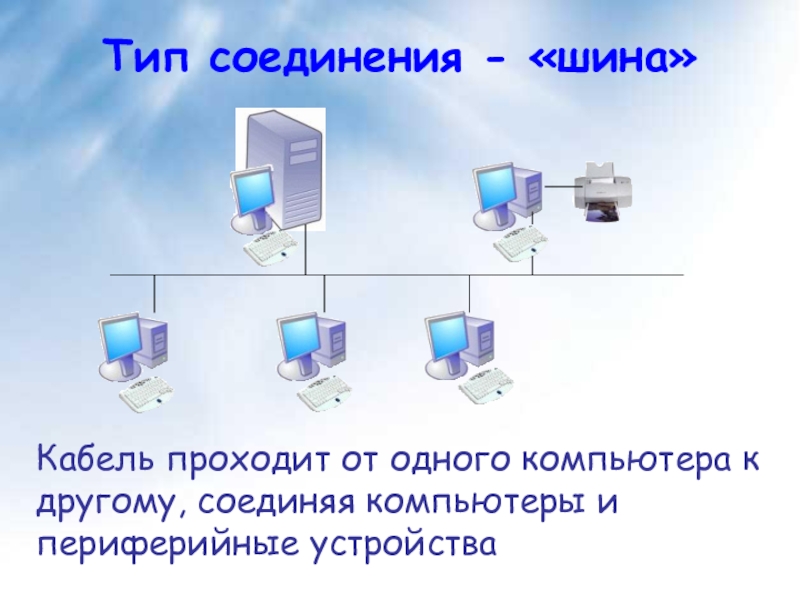

Слайд 15Тип соединения - «шина»
Кабель проходит от одного компьютера к другому, соединяя
компьютеры и периферийные устройства
Слайд 16Тип соединения - «звезда»
К каждому компьютеру подходит отдельный кабель из одного
центрального узла.

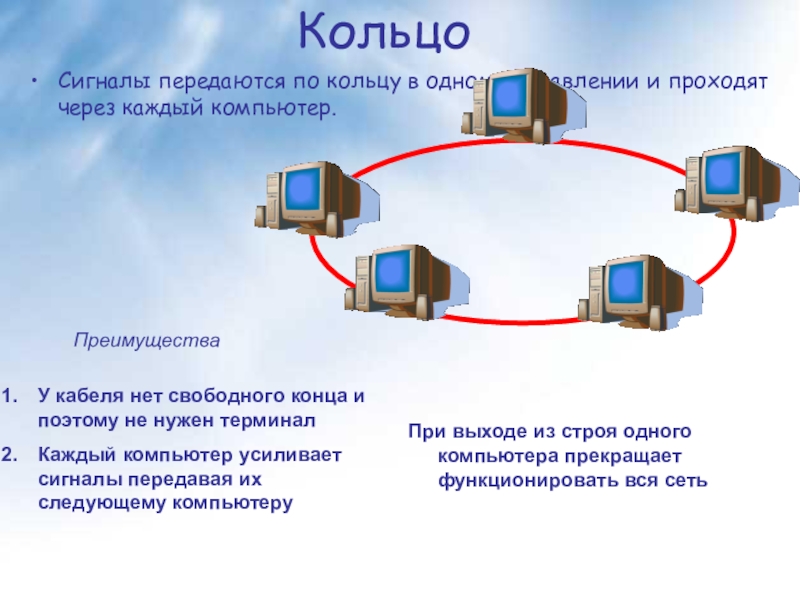

Слайд 17Кольцо
Сигналы передаются по кольцу в одном направлении и проходят через каждый
компьютер.
Преимущества
У кабеля нет свободного конца и поэтому не нужен терминал
Каждый компьютер усиливает сигналы передавая их следующему компьютеру
Недостатки:
При выходе из строя одного компьютера прекращает функционировать вся сеть
Слайд 18Компоненты локальной сети
Для организации локальной сети необходимо установить в
каждый ПК сетевую плату и соединить все компьютеры с помощью специального кабеля.
Слайд 19Компоненты локальной сети
Иногда необходимые для связи компьютеров компоненты уже
установлены на системной плате и тогда отдельная сетевая плата не нужна.
В этом случае гнездо для сетевого кабеля
расположено на задней стенке системного
блока.

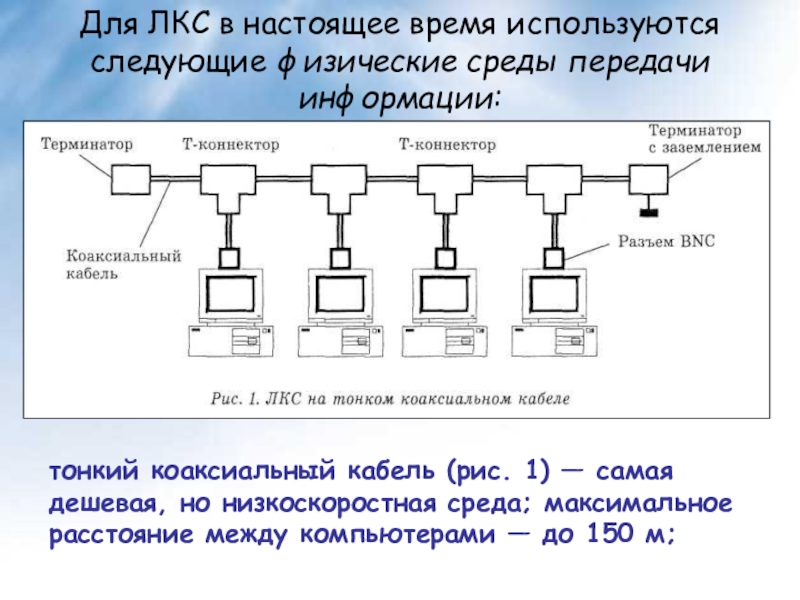

Слайд 20Для ЛКС в настоящее время используются следующие физические среды передачи информации:
тонкий
коаксиальный кабель (рис. 1) — самая дешевая, но низкоскоростная среда; максимальное расстояние между компьютерами — до 150 м;

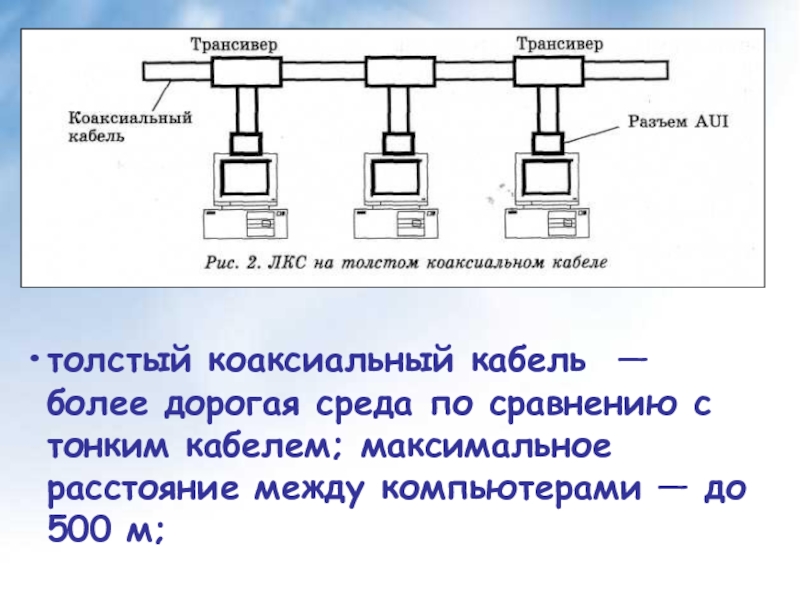

Слайд 21толстый коаксиальный кабель — более дорогая среда по сравнению с тонким
кабелем; максимальное расстояние между компьютерами — до 500 м;

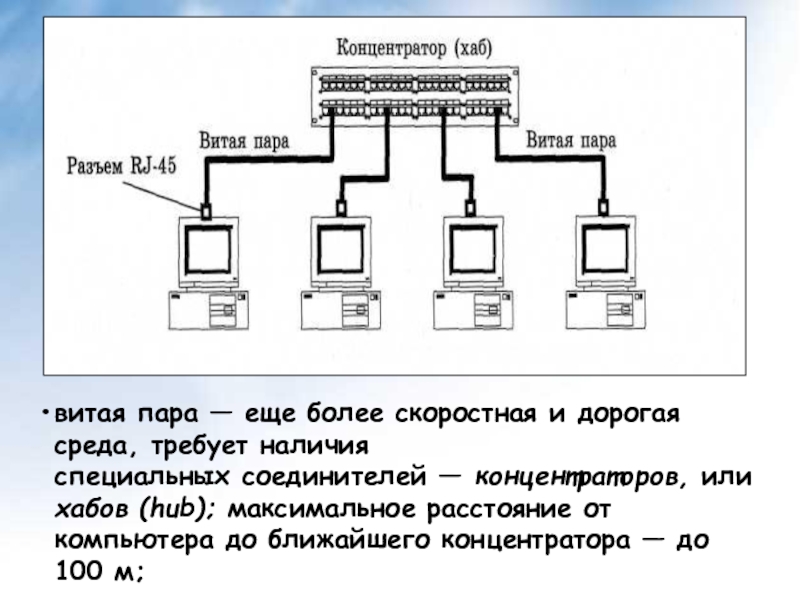

Слайд 22витая пара — еще более скоростная и дорогая среда, требует наличия специальных
соединителей — концентраторов, или хабов (hub); максимальное расстояние от компьютера до ближайшего концентратора — до 100 м;

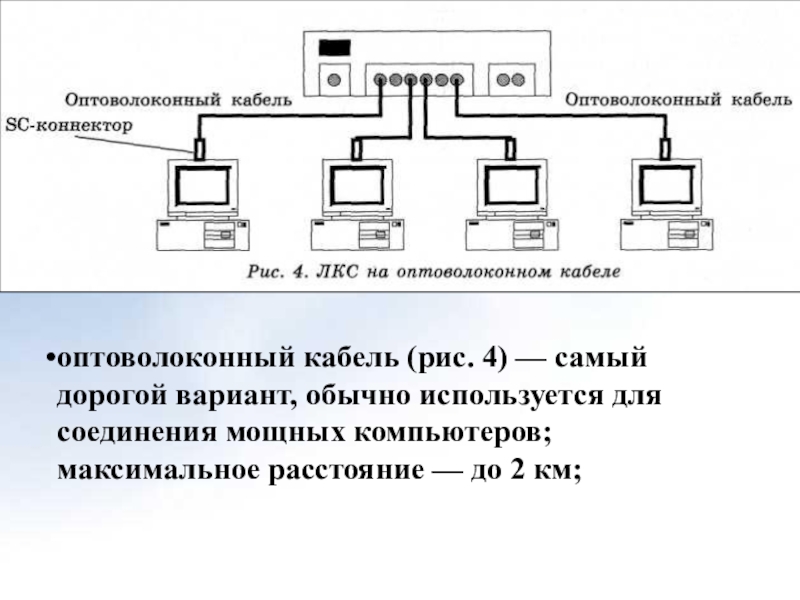

Слайд 23оптоволоконный кабель (рис. 4) — самый дорогой вариант, обычно используется для
соединения мощных компьютеров; максимальное расстояние — до 2 км;

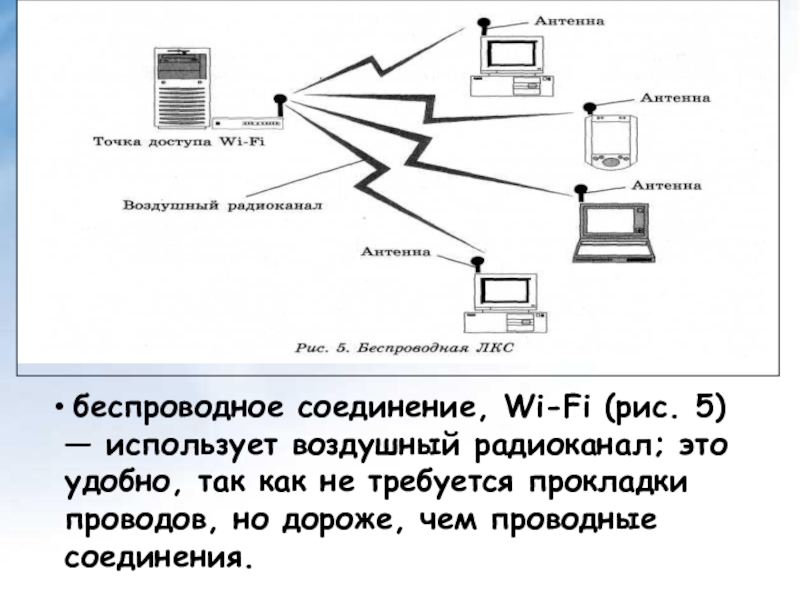

Слайд 24 беспроводное соединение, Wi-Fi (рис. 5) — использует воздушный радиоканал; это
удобно, так как не требуется прокладки проводов, но дороже, чем проводные соединения.
Слайд 25Для удобства представим сравнительные характеристики различных видов соединений в ЛКС в
форме таблицы.

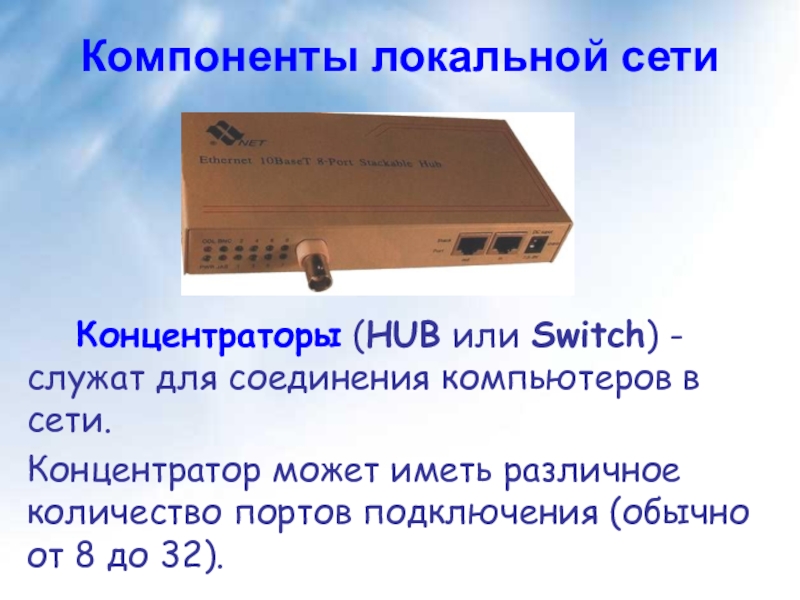

Слайд 26Компоненты локальной сети
Концентраторы (HUB или Switch) - служат
для соединения компьютеров в сети.
Концентратор может иметь различное количество портов подключения (обычно от 8 до 32).
Концентратор может иметь различное количество портов подключения (обычно от 8 до 32).

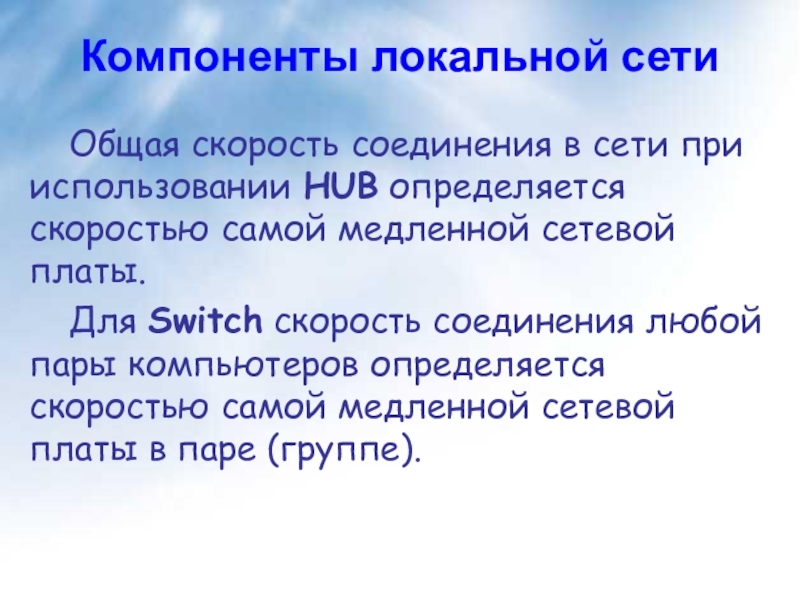

Слайд 27Компоненты локальной сети
Общая скорость соединения в сети при использовании HUB определяется
скоростью самой медленной сетевой платы.
Для Switch скорость соединения любой пары компьютеров определяется скоростью самой медленной сетевой платы в паре (группе).
Для Switch скорость соединения любой пары компьютеров определяется скоростью самой медленной сетевой платы в паре (группе).
Слайд 28Программное обеспечение сети
Для работы в локальной сети необходимо
специальное сетевое программное обеспечение.
В операционной системе Windows
уже имеется всё необходимое для установки сети.
В операционной системе Windows
уже имеется всё необходимое для установки сети.

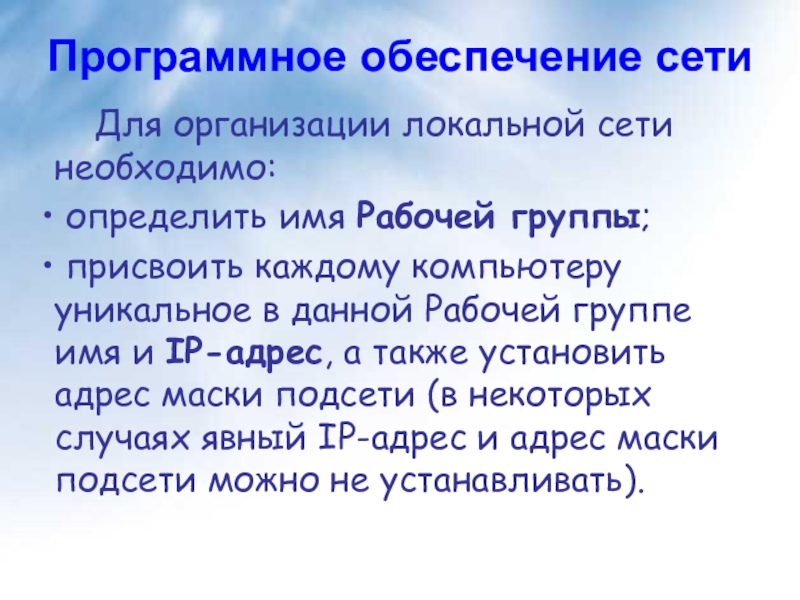

Слайд 29Программное обеспечение сети
Для организации локальной сети необходимо:
определить имя Рабочей группы;
присвоить каждому компьютеру уникальное в данной Рабочей группе имя и IP-адрес, а также установить адрес маски подсети (в некоторых случаях явный IP-адрес и адрес маски подсети можно не устанавливать).
Слайд 30Программное обеспечение сети
Данное окно
используется
для установки
имени компьютера
и Рабочей группы

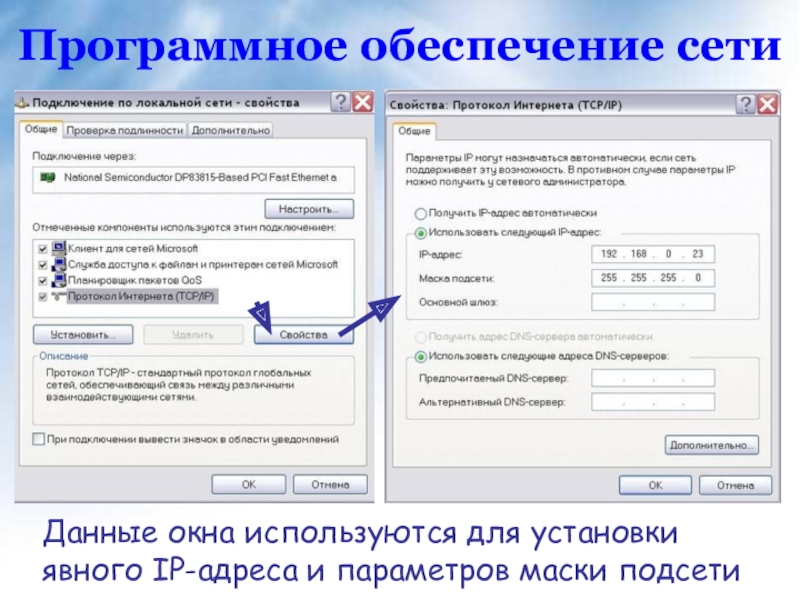

Слайд 31Программное обеспечение сети
Данные окна используются для установки
явного IP-адреса и параметров маски
подсети

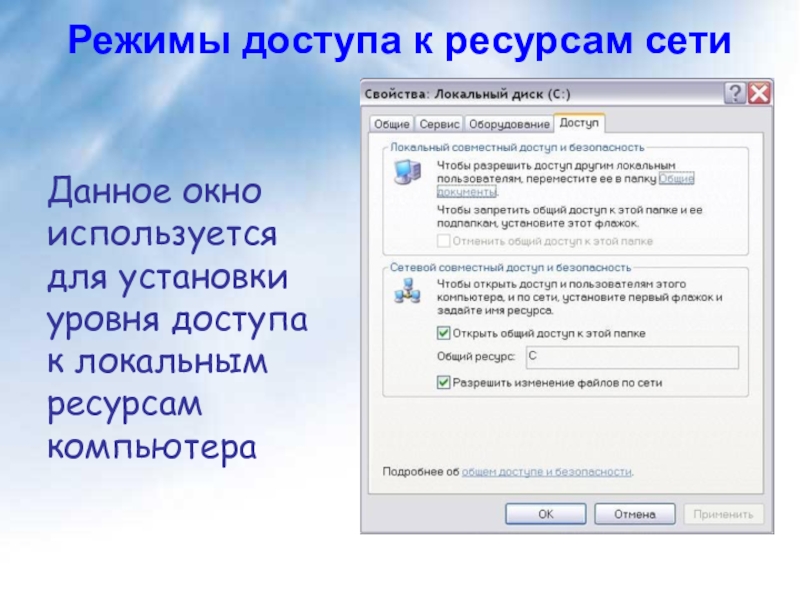

Слайд 32Данное окно
используется
для установки
уровня доступа
к локальным ресурсам компьютера
Режимы доступа
к ресурсам сети

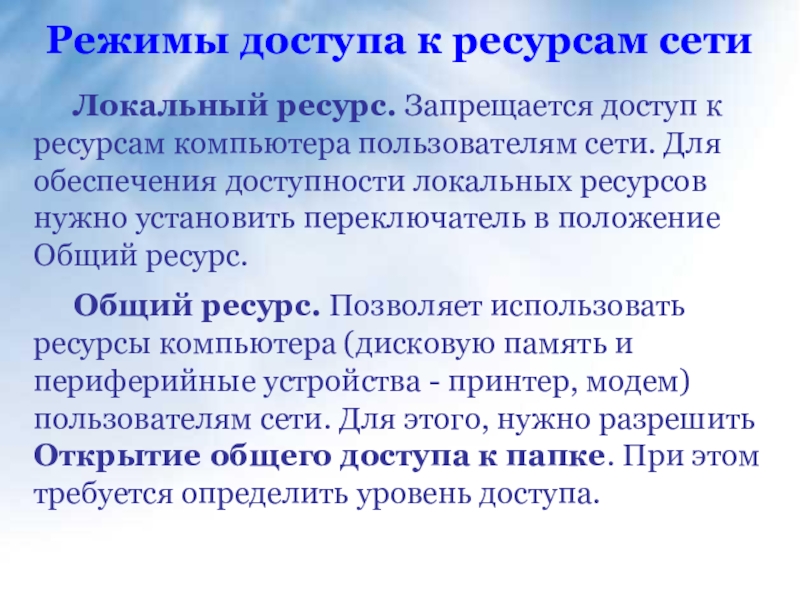

Слайд 33 Локальный ресурс. Запрещается доступ к ресурсам компьютера пользователям сети. Для обеспечения
доступности локальных ресурсов нужно установить переключатель в положение Общий ресурс.
Общий ресурс. Позволяет использовать ресурсы компьютера (дисковую память и периферийные устройства - принтер, модем) пользователям сети. Для этого, нужно разрешить Открытие общего доступа к папке. При этом требуется определить уровень доступа.
Режимы доступа к ресурсам сети
Слайд 34Режимы доступа к ресурсам сети
Только чтение
Позволяет пользователям сети открывать или копировать
файлы и папки.
Полный доступ
Позволяет пользователям сети выполнять все операции над файлами, папками (переносить, удалять, редактировать, переименовать и т.п.).
Доступ, определяемый паролем
Данный режим предоставляет разным категориям пользователей различные права доступа, например, только чтение или полный доступ.
Полный доступ
Позволяет пользователям сети выполнять все операции над файлами, папками (переносить, удалять, редактировать, переименовать и т.п.).
Доступ, определяемый паролем
Данный режим предоставляет разным категориям пользователей различные права доступа, например, только чтение или полный доступ.
Слайд 35Совокупности правил и требований, которым должны удовлетворять сетевые аппаратные и программные
средства компьютера, называются протоколами.

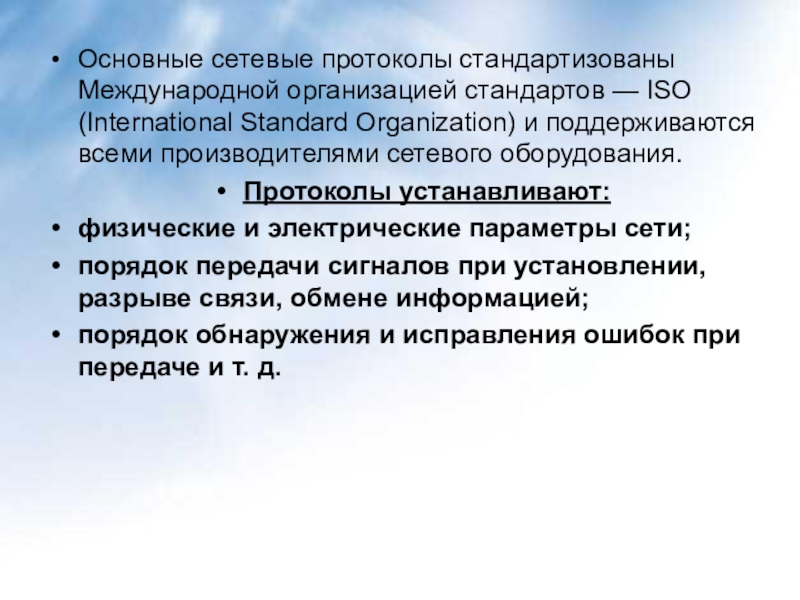

Слайд 36Основные сетевые протоколы стандартизованы Международной организацией стандартов — ISO (International Standard
Organization) и поддерживаются всеми производителями сетевого оборудования.
Протоколы устанавливают:
физические и электрические параметры сети;
порядок передачи сигналов при установлении, разрыве связи, обмене информацией;
порядок обнаружения и исправления ошибок при передаче и т. д.
Протоколы устанавливают:
физические и электрические параметры сети;
порядок передачи сигналов при установлении, разрыве связи, обмене информацией;
порядок обнаружения и исправления ошибок при передаче и т. д.
Слайд 37Служба печати
Иногда бывает сложно снабдить все компьютеры отдельными принтерами.
Тогда
в сети выделяется один из компьютеров, подключенный к принтеру, который предоставляет свои услуги для печати документов всем остальным клиентам сети.
Поддержка сервера и клиентов печати входит в операционную систему Windows и нуждается только в настройке.
Поддержка сервера и клиентов печати входит в операционную систему Windows и нуждается только в настройке.

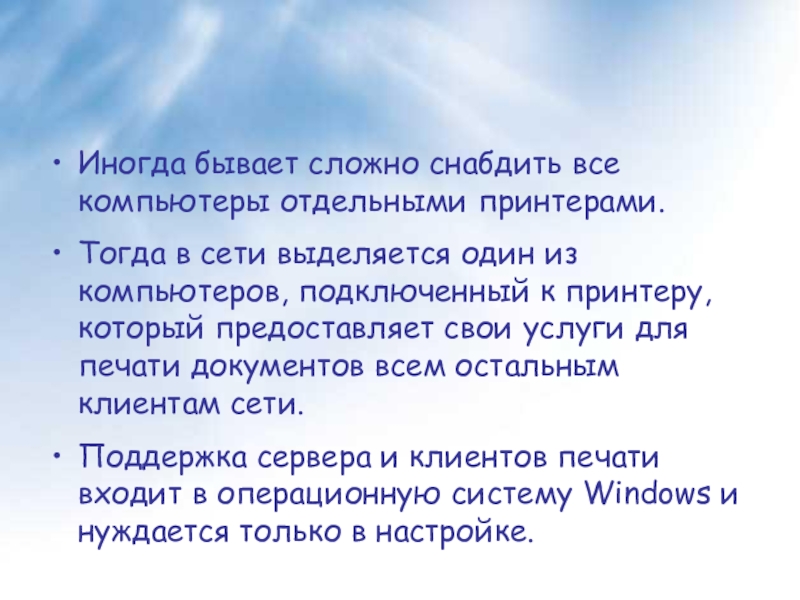

Слайд 38
Иногда бывает сложно снабдить все компьютеры отдельными принтерами.
Тогда в сети
выделяется один из компьютеров, подключенный к принтеру, который предоставляет свои услуги для печати документов всем остальным клиентам сети.
Поддержка сервера и клиентов печати входит в операционную систему Windows и нуждается только в настройке.
Поддержка сервера и клиентов печати входит в операционную систему Windows и нуждается только в настройке.

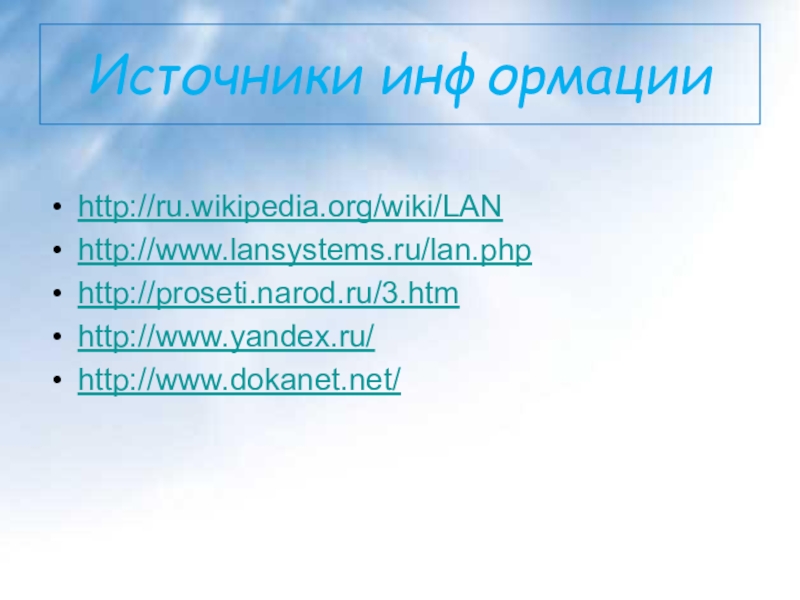

Слайд 39Источники информации
http://ru.wikipedia.org/wiki/LAN
http://www.lansystems.ru/lan.php
http://proseti.narod.ru/3.htm
http://www.yandex.ru/
http://www.dokanet.net/
