Презентация, доклад по информатике и ИКТ на тему:Построение компьютерной сети и организация работы пользователей в сети.
Содержание
- 1. Презентация по информатике и ИКТ на тему:Построение компьютерной сети и организация работы пользователей в сети.
- 2. Содержание:Понятие компьютерной сети Классификация сетейОпределение и назначение локальной сетиСетевое оборудованиеЛинии связи
- 3. Компьютерная сеть
- 4. ОпределениеКомпьютерная сеть – это система компьютеров, связанная каналами передачи информации.
- 5. Получатель информации (приёмник)Общая схема передачи информацииПропускная способность

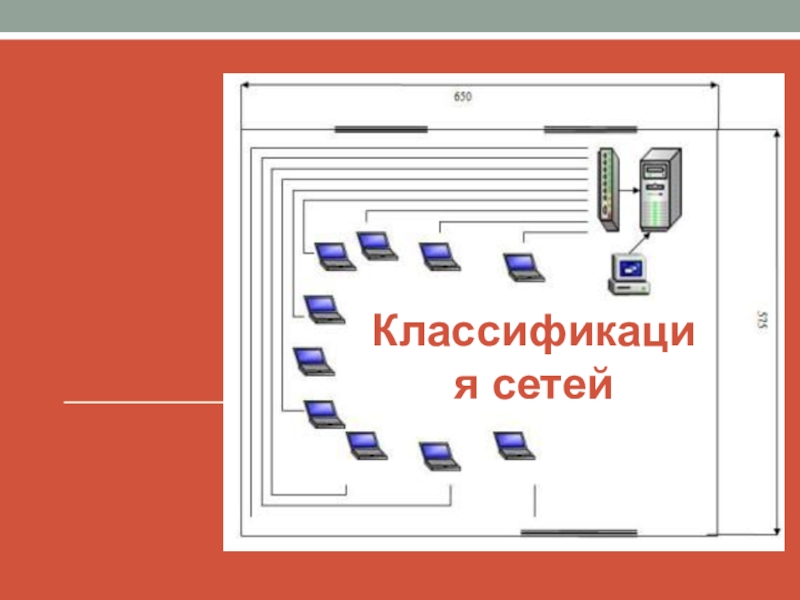

- 6. Классификация сетей

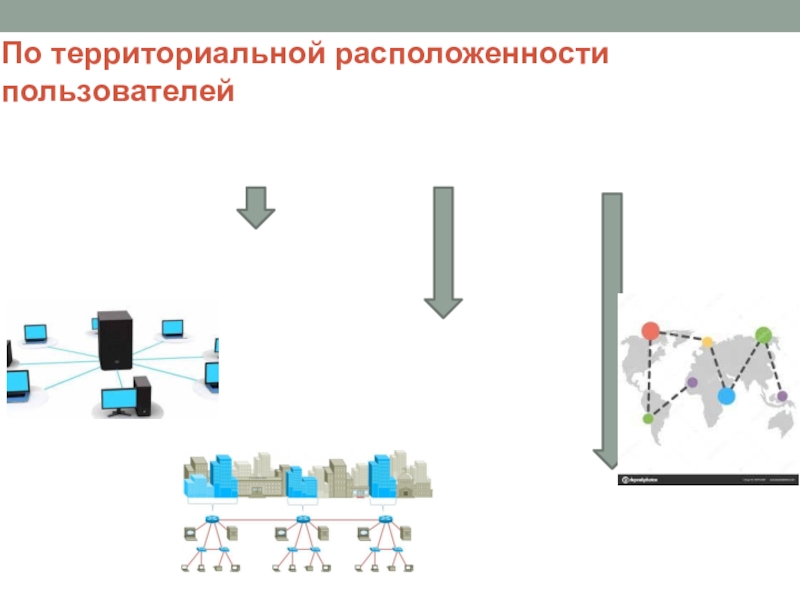

- 7. По территориальной расположенности пользователей
- 8. Локальная сеть (ЛВС)
- 9. Локальная сетьЛокальная сеть объединяет компьютеры, установленные на
- 10. Назначение ЛВСОбмен файлами между пользователями сетиЭффективное использование
- 11. Слайд 11
- 12. Основные свойства ЛВС:Высокая скорость передачи, большая пропускная
- 13. По скорости передачи сети различают:низкоскоростные - скорость
- 14. По способу управленияодноранговые сети.сети с выделенным сервером
- 15. Одноранговые сетиВсе компьютеры равноправны и каждый пользователь
- 16. Сети с выделенным серверомв сети предусмотрено выделение
- 17. Топология связейТопология —это физическое расположение компьютеров сети
- 18. Топология «Общая шина»Общая шина — все компьютеры
- 19. Выход из строя рабочей станции не отражается на работе сети
- 20. Топология «Кольцо»Кольцо — компьютеры последовательно объединены в
- 21. Слайд 21
- 22. Топология «Звезда»Звезда — все компьютеры, используя отдельную
- 23. Слайд 23
- 24. Слайд 24
- 25. Слайд 25
- 26. Слайд 26
- 27. Топология «Снежинка»Разновидность «Звезды»Имеется один центральный сервер для
- 28. Слайд 28
- 29. Сетевое оборудование- это устройства, из которых состоит компьютерная сеть.
- 30. Сетевое оборудованиеАктивное сетевое оборудование –оборудование, которое способно
- 31. Активное сетевое оборудованиеСетевые карты отвечают за передачу информации
- 32. Активное сетевое оборудованиеМаршрутизатор (или роутер) – сетевое устройство, которое
- 33. Активное сетевое оборудованиеПринт-сервер, или сервер печати – это устройство,
- 34. Активное сетевое оборудованиеПовторитель (репитер) предназначен для увеличения расстояния
- 35. Концентратор - многопортовый повторительКонцентратор (или, в просторечии, HUB)
- 36. Активное сетевое оборудованиеМост (BRIDGE) — это устройство с
- 37. Коммутатор - многопортовый мостКоммутатор (Switch) хранит в памяти
- 38. Активное сетевое оборудованиеШлюзы — это коммуникационное оборудование (например,
- 39. Пассивное сетевое оборудованиеСетевой кабель Коммутационная панель КоннекторыРозеткиКоммутационные шкафы
- 40. Для монтажа проводной локальной сети нам в
- 41. Слайд 41

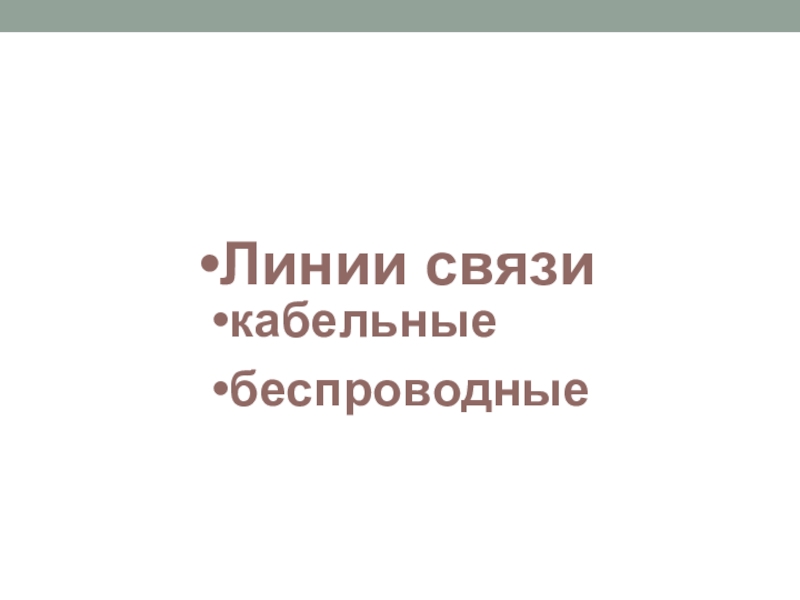

- 42. Линии связи
- 43. Слайд 43

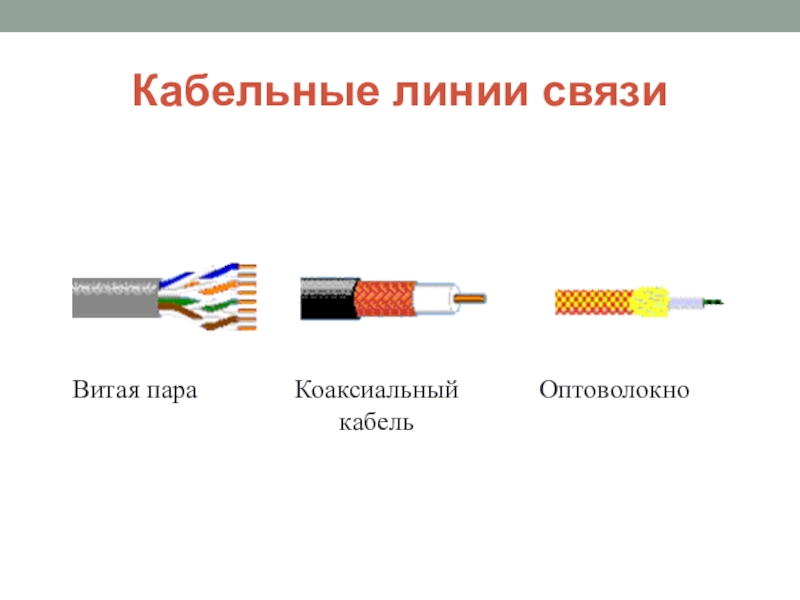

- 44. Кабельные линии связиВитая параКоаксиальныйкабельОптоволокно
- 45. Витая параВитая пара представляет собой два изолированных
- 46. Коаксиальный кабель— кабель, состоящий из медного провода

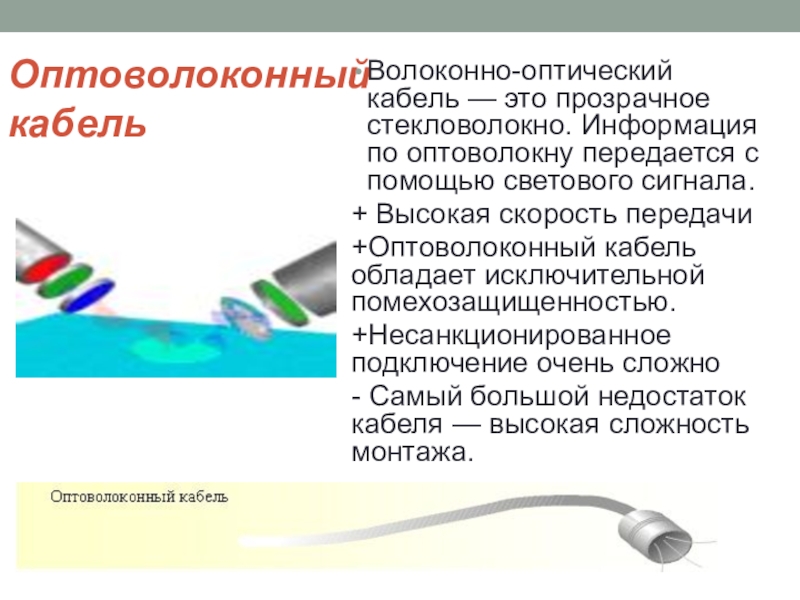

- 47. Оптоволоконный кабель Волоконно-оптический кабель — это прозрачное
- 48. Слайд 48
- 49. Сравнительная характеристики кабельных линий связи

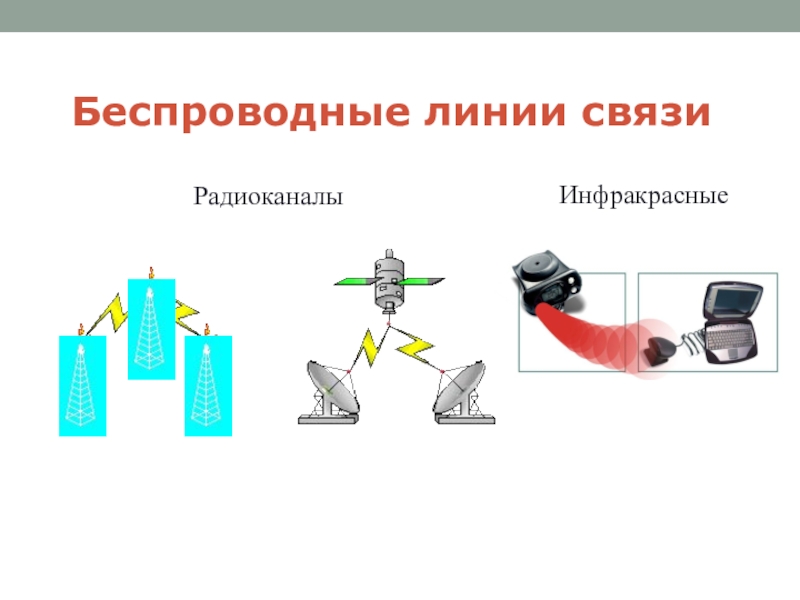

- 50. Беспроводные линии связиРадиоканалыИнфракрасные

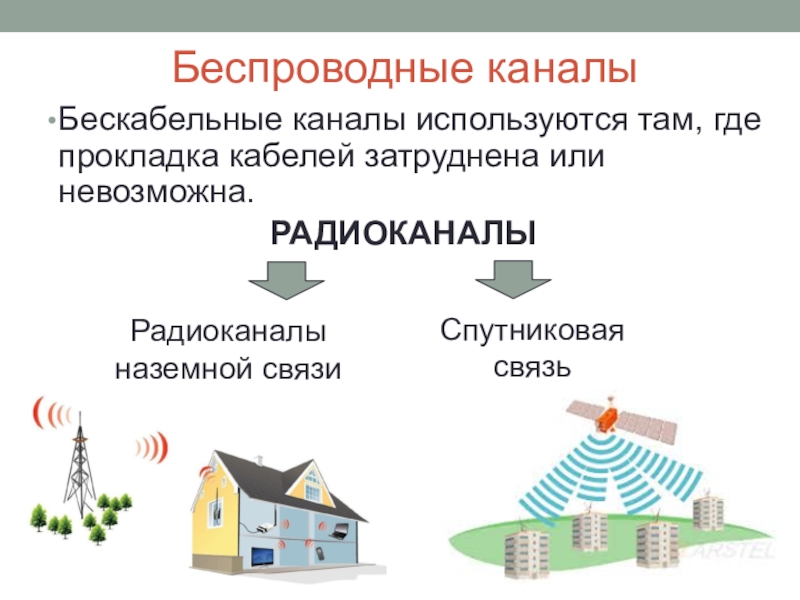

- 51. Беспроводные каналыБескабельные каналы используются там, где прокладка кабелей затруднена или невозможна.РАДИОКАНАЛЫРадиоканалы наземной связиСпутниковая связь

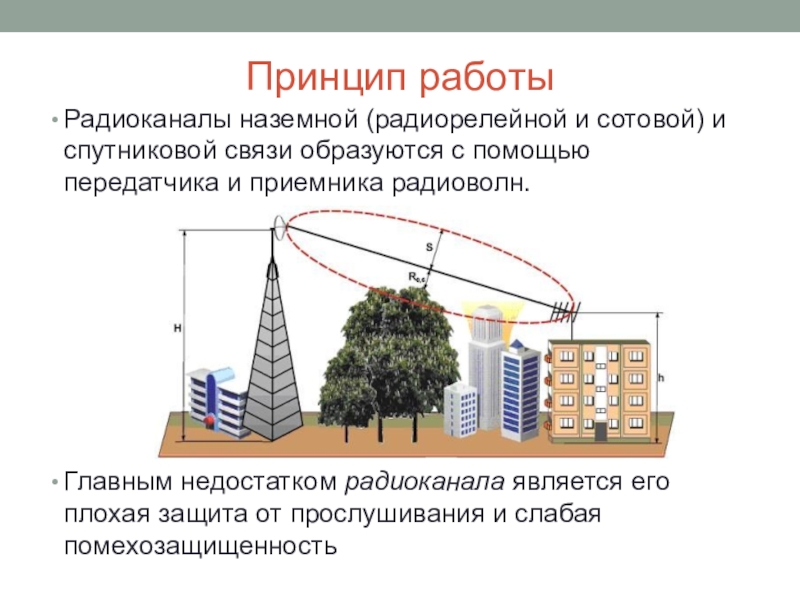

- 52. Принцип работыРадиоканалы наземной (радиорелейной и сотовой) и

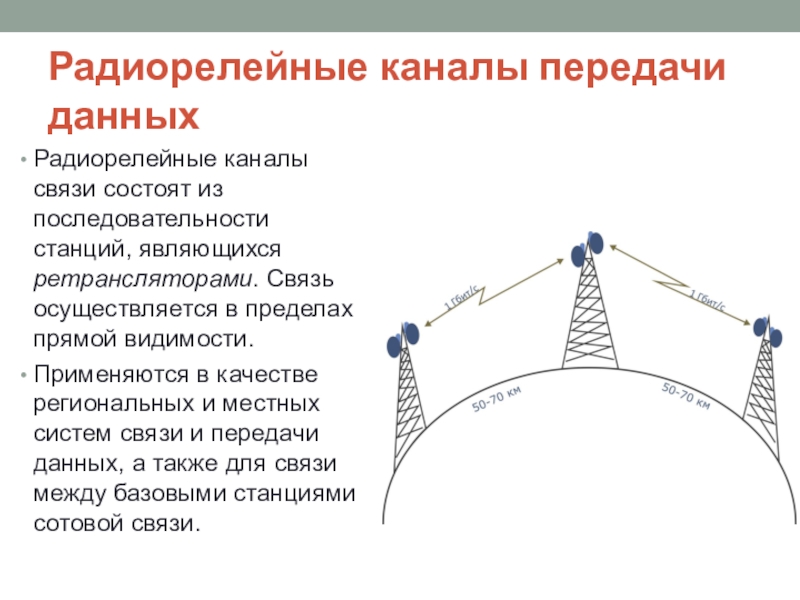

- 53. Радиорелейные каналы передачи данныхРадиорелейные каналы связи состоят

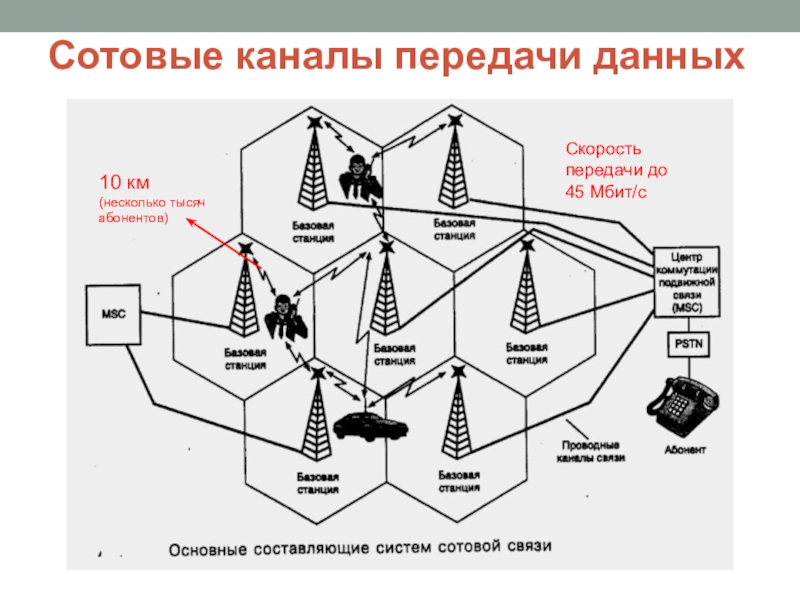

- 54. Сотовые каналы передачи данных10 км(несколько тысяч абонентов)Скорость передачи до 45 Мбит/c
- 55. Спутниковые каналы связиЦелесообразнее использовать спутниковую связь для
- 56. Беспроводные технологииWi-FiСвязь между компьютерами осуществляется с помощью концентратора (называемого точкой доступа).Bluetoohtэто технология передачи данных на короткие расстояния.

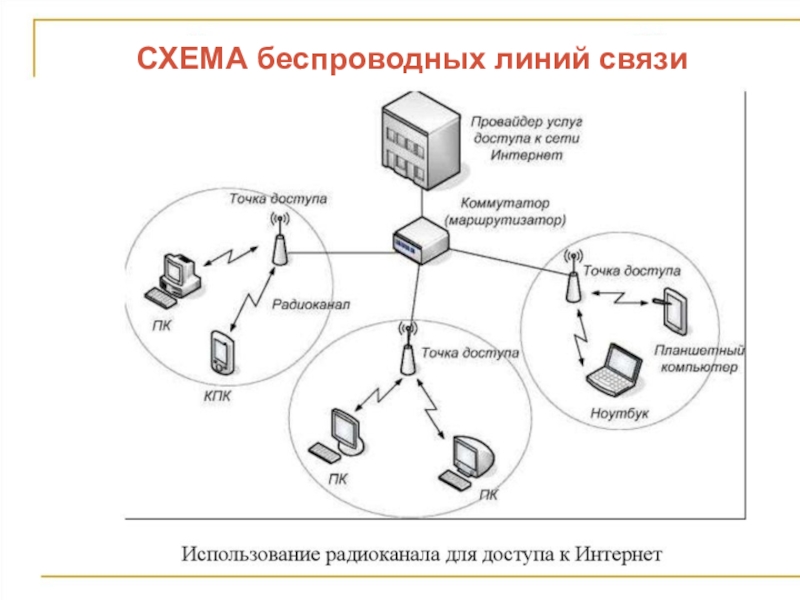

- 57. СХЕМА беспроводных линий связи
- 58. Инфракрасный каналОсновным его преимуществом по сравнению с

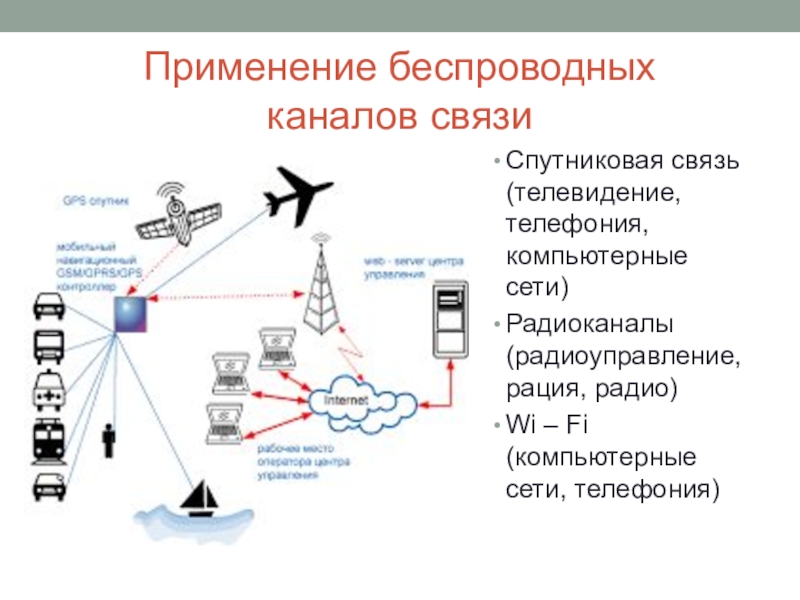

- 59. Применение беспроводных каналов связиСпутниковая связь (телевидение,
Содержание:Понятие компьютерной сети Классификация сетейОпределение и назначение локальной сетиСетевое оборудованиеЛинии связи
Слайд 1«Построение компьютерной сети и организация работы пользователей в сети. локальная вычислительная

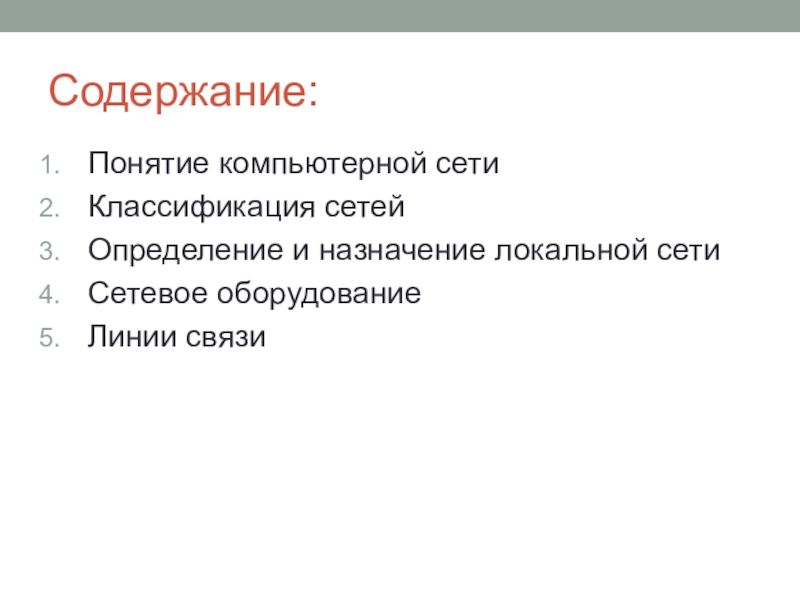

Слайд 2Содержание:
Понятие компьютерной сети
Классификация сетей
Определение и назначение локальной сети
Сетевое оборудование
Линии связи

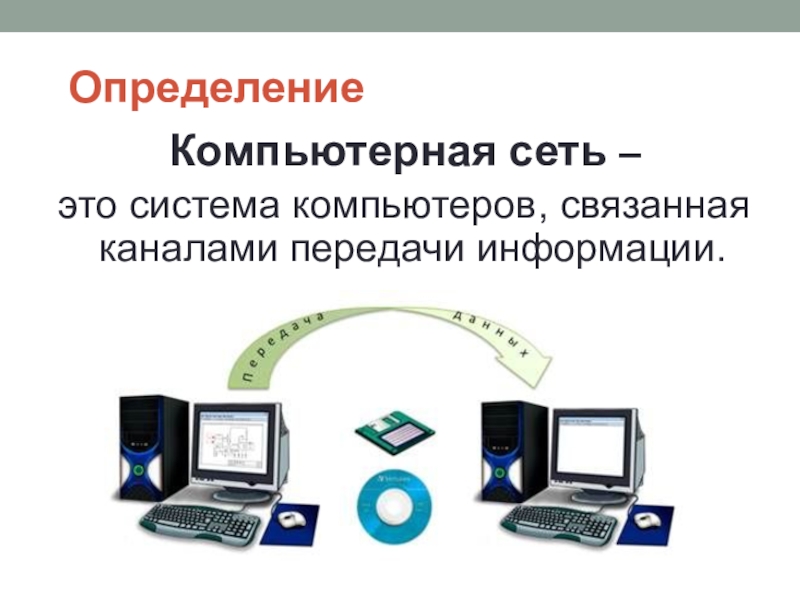

Слайд 4Определение
Компьютерная сеть –
это система компьютеров, связанная каналами передачи информации.
Слайд 5Получатель информации (приёмник)
Общая схема передачи информации
Пропускная способность канала равна количеству информации,
которое может передаваться по нему в единицу времени.
Канал обмена информацией
Отправитель информации (источник)
Канал передачи
информации

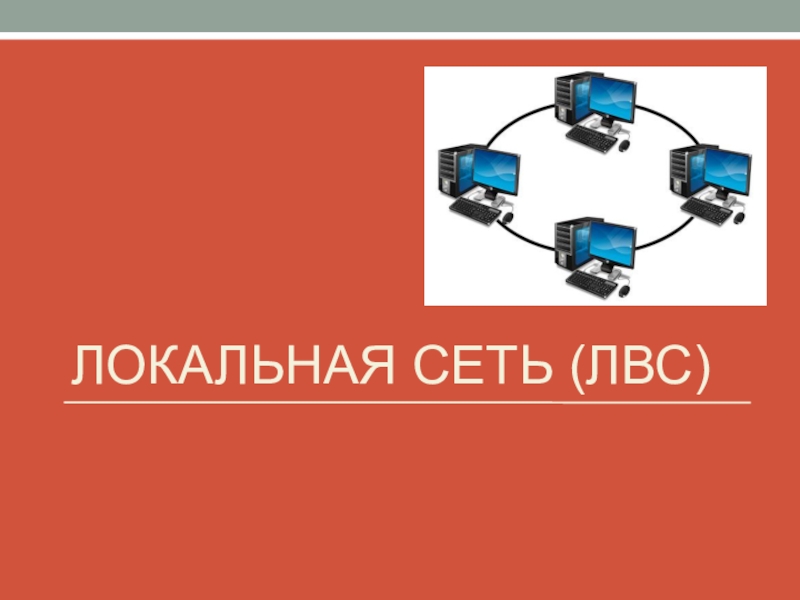

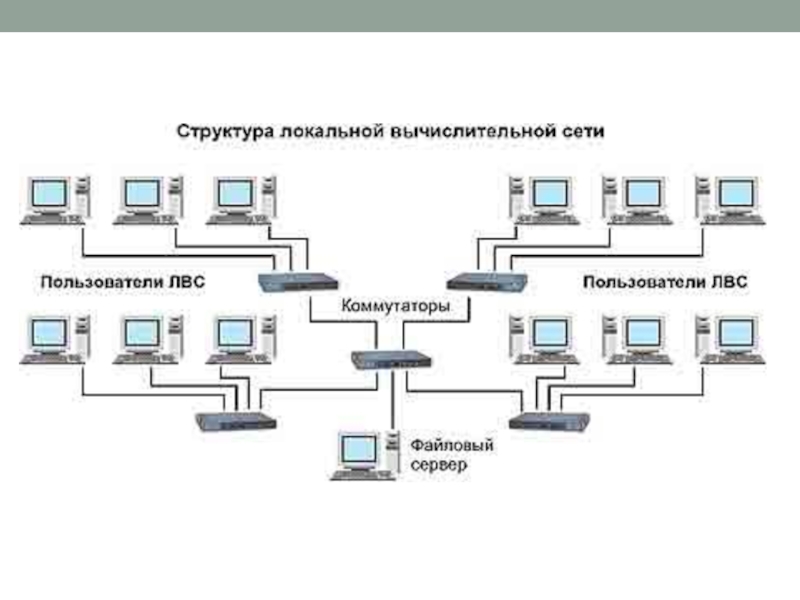

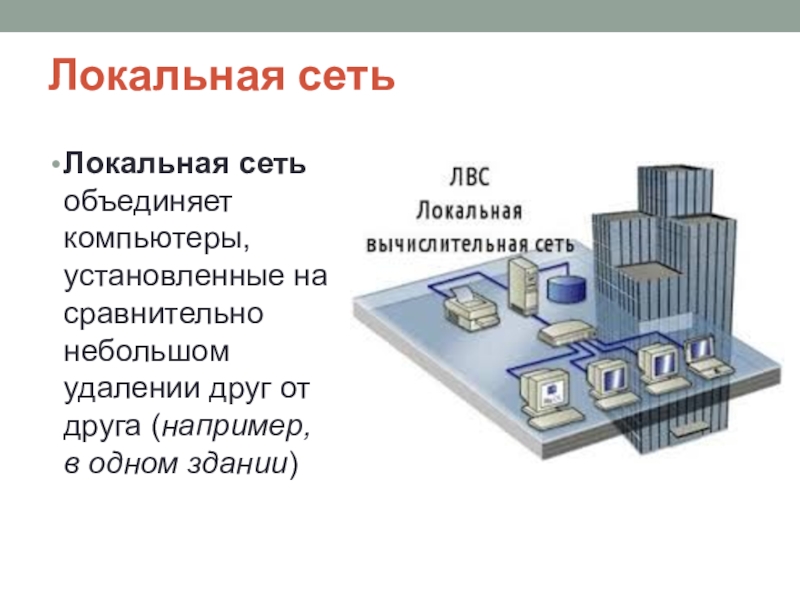

Слайд 9Локальная сеть
Локальная сеть объединяет компьютеры, установленные на сравнительно небольшом удалении друг
от друга (например, в одном здании)
Слайд 10Назначение ЛВС
Обмен файлами между пользователями сети
Эффективное использование общедоступных ресурсов: большее пространство
дисковой памяти, принтер, сканер, программное обеспечение и т.д.
Слайд 12Основные свойства ЛВС:
Высокая скорость передачи, большая пропускная способность;
Низкий уровень ошибок передачи;
Ограниченное,
точно определенное число компьютеров, подключаемых к сети;
Имеет один или несколько взаимосвязанных центров управления.
Имеет один или несколько взаимосвязанных центров управления.

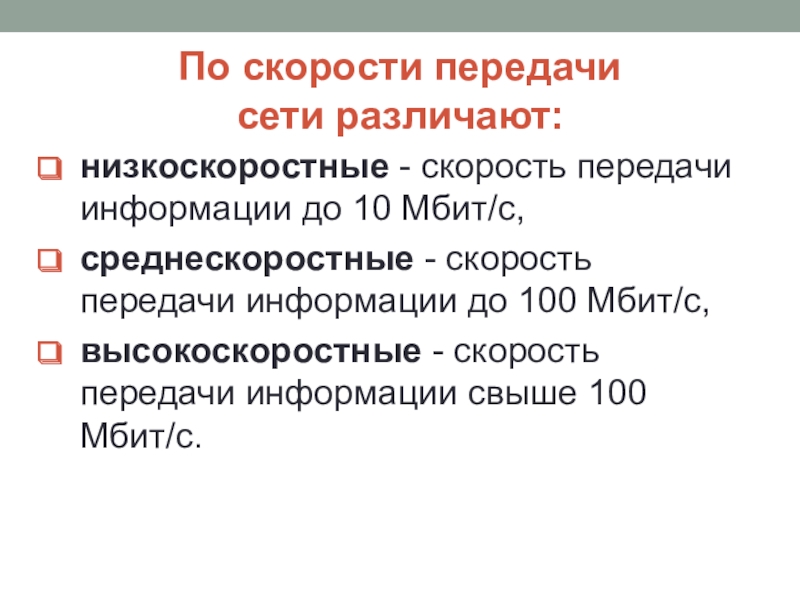

Слайд 13По скорости передачи
сети различают:
низкоскоростные - скорость передачи информации до 10 Мбит/с,
среднескоростные -
скорость передачи информации до 100 Мбит/с,
высокоскоростные - скорость передачи информации свыше 100 Мбит/с.
высокоскоростные - скорость передачи информации свыше 100 Мбит/с.

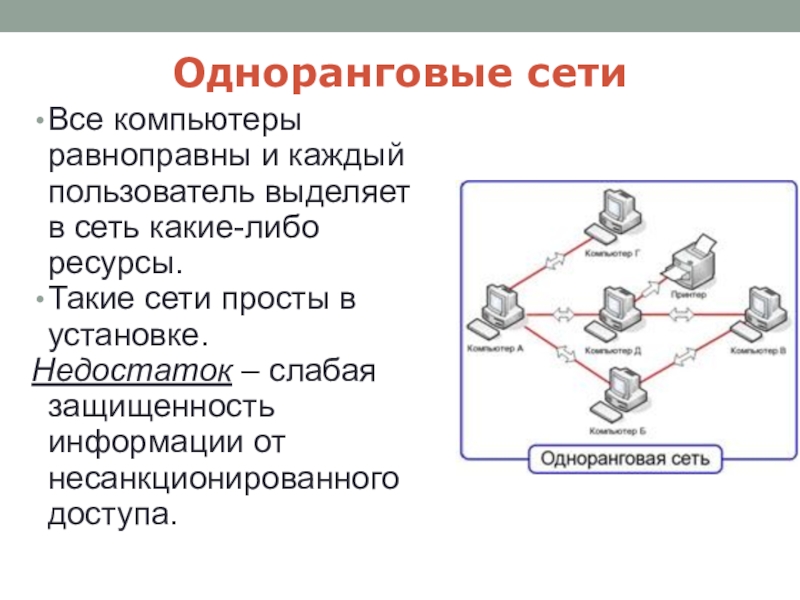

Слайд 15Одноранговые сети
Все компьютеры равноправны и каждый пользователь выделяет в сеть какие-либо
ресурсы.
Такие сети просты в установке.
Недостаток – слабая защищенность информации от несанкционированного доступа.
Такие сети просты в установке.
Недостаток – слабая защищенность информации от несанкционированного доступа.
Слайд 16Сети с выделенным сервером
в сети предусмотрено выделение специального компьютера (сервера), контролирующего
администрирование сети.
Сервер – компьютер, предоставляющий свои ресурсы (файлы, программы, внешние устройства) в общее использование, а также предназначен для быстрой обработки запросов от сетевых клиентов и управления защитой файлов и каталогов.
Клиент – компьютер, пользующийся услугами сервера.
Сервер – компьютер, предоставляющий свои ресурсы (файлы, программы, внешние устройства) в общее использование, а также предназначен для быстрой обработки запросов от сетевых клиентов и управления защитой файлов и каталогов.
Клиент – компьютер, пользующийся услугами сервера.
Преимущество: в централизованном администрировании и управлении доступом к информации

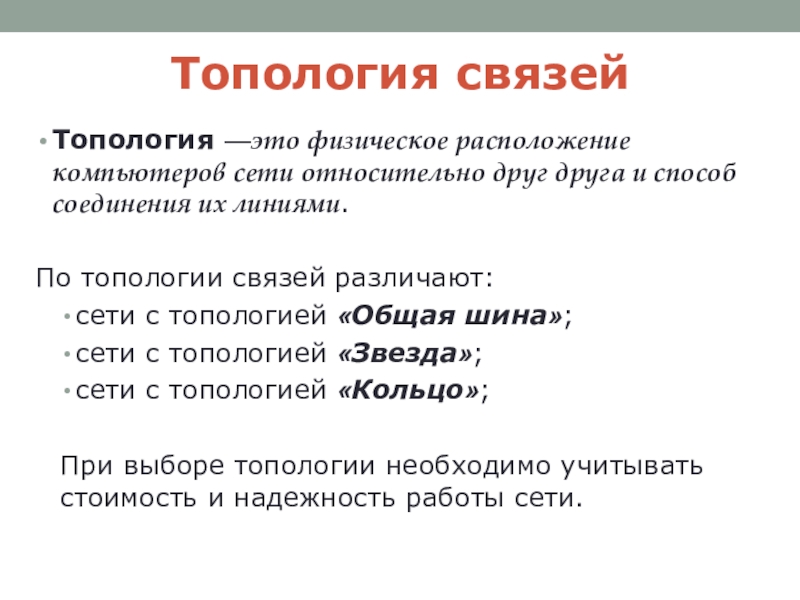

Слайд 17Топология связей
Топология —это физическое расположение компьютеров сети относительно друг друга и
способ соединения их линиями.
По топологии связей различают:
сети с топологией «Общая шина»;
сети с топологией «Звезда»;
сети с топологией «Кольцо»;
При выборе топологии необходимо учитывать стоимость и надежность работы сети.
По топологии связей различают:
сети с топологией «Общая шина»;
сети с топологией «Звезда»;
сети с топологией «Кольцо»;
При выборе топологии необходимо учитывать стоимость и надежность работы сети.

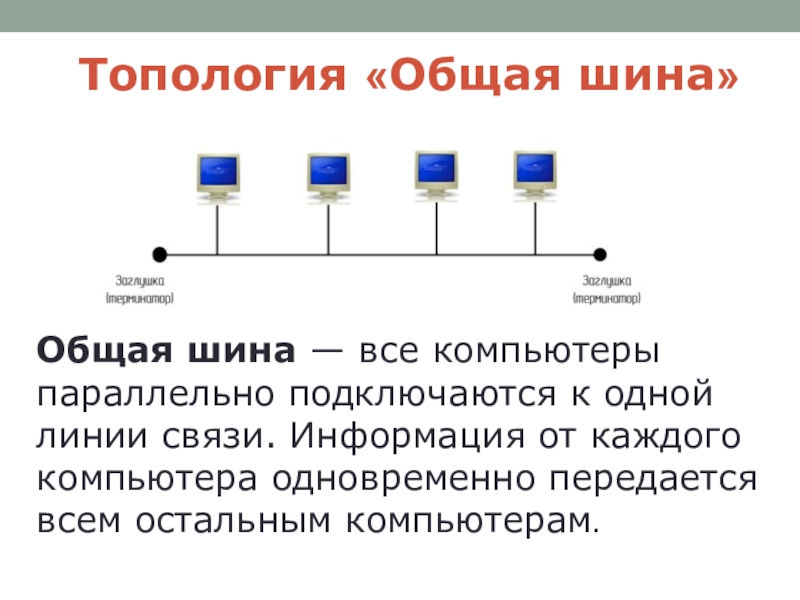

Слайд 18Топология «Общая шина»
Общая шина — все компьютеры параллельно подключаются к одной
линии связи. Информация от каждого компьютера одновременно передается всем остальным компьютерам.

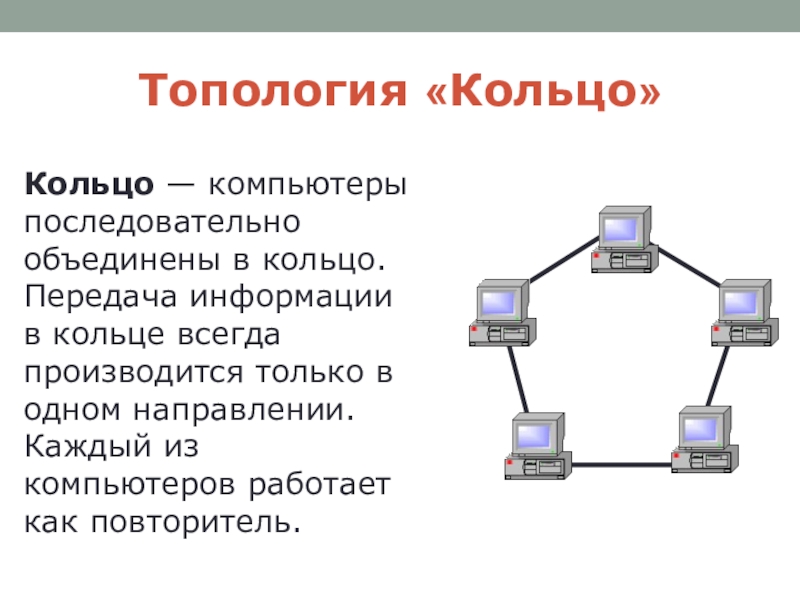

Слайд 20Топология «Кольцо»
Кольцо — компьютеры последовательно объединены в кольцо. Передача информации в
кольце всегда производится только в одном направлении. Каждый из компьютеров работает как повторитель.

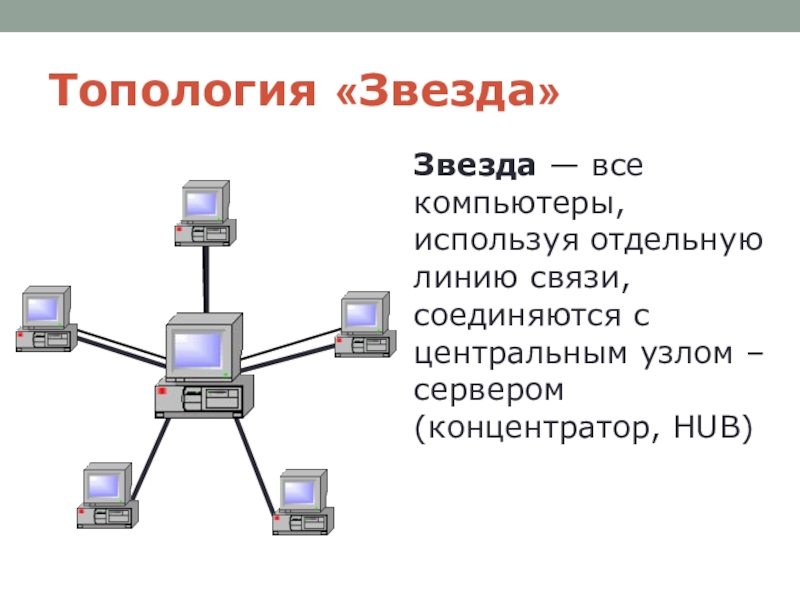

Слайд 22Топология «Звезда»
Звезда — все компьютеры, используя отдельную линию связи, соединяются с
центральным узлом – сервером (концентратор, HUB)
Слайд 27Топология «Снежинка»
Разновидность «Звезды»
Имеется один центральный сервер для всей сети и несколько
файловых серверов для разных рабочих групп

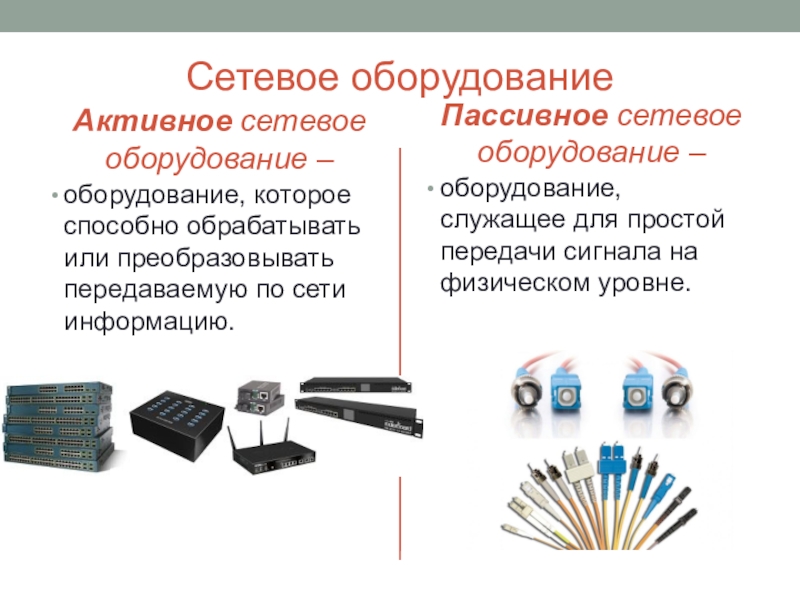

Слайд 30Сетевое оборудование
Активное сетевое оборудование –
оборудование, которое способно обрабатывать или преобразовывать передаваемую
по сети информацию.
Пассивное сетевое оборудование –
оборудование, служащее для простой передачи сигнала на физическом уровне.
Слайд 31Активное сетевое оборудование
Сетевые карты отвечают за передачу информации между компьютерами сети. Сетевая
карта состоит из разъема для сетевого проводника (обычно, витой пары) и микропроцессора, который кодирует/декодирует сетевые пакеты.
внутренняя
внешняя

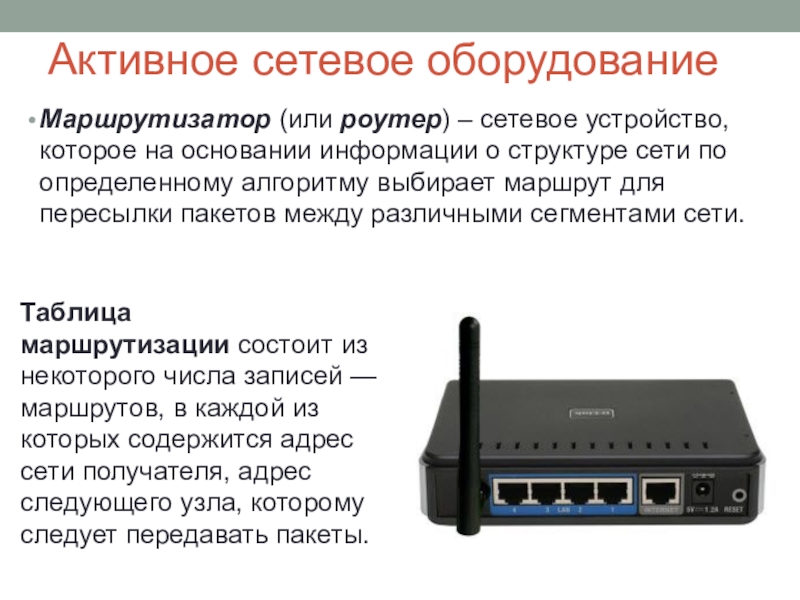

Слайд 32Активное сетевое оборудование
Маршрутизатор (или роутер) – сетевое устройство, которое на основании информации о
структуре сети по определенному алгоритму выбирает маршрут для пересылки пакетов между различными сегментами сети.
Таблица маршрутизации состоит из некоторого числа записей — маршрутов, в каждой из которых содержится адрес сети получателя, адрес следующего узла, которому следует передавать пакеты.

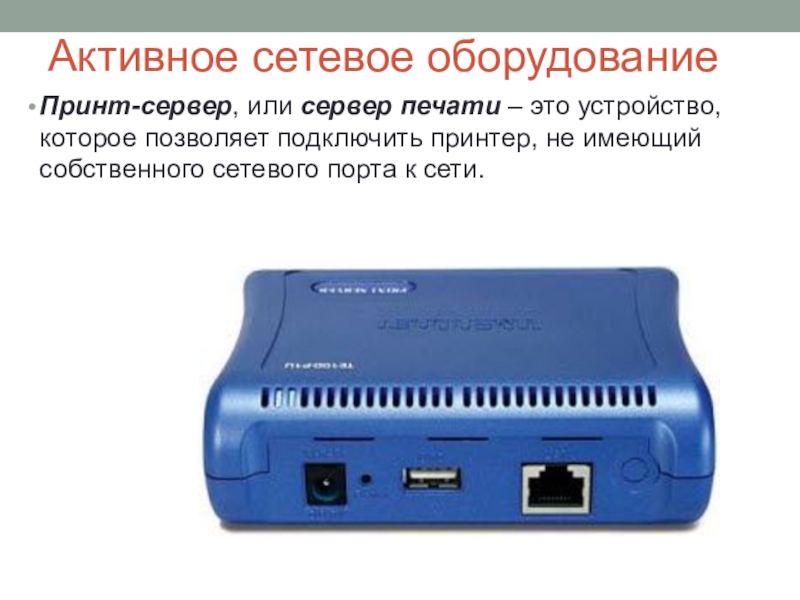

Слайд 33Активное сетевое оборудование
Принт-сервер, или сервер печати – это устройство, которое позволяет подключить принтер,
не имеющий собственного сетевого порта к сети.
Слайд 34Активное сетевое оборудование
Повторитель (репитер) предназначен для увеличения расстояния сетевого соединения путем усиления
электрического сигнала (в ЛВС витая пара повторители должны устанавливаться в разрыв кабеля через каждые 100 метров).

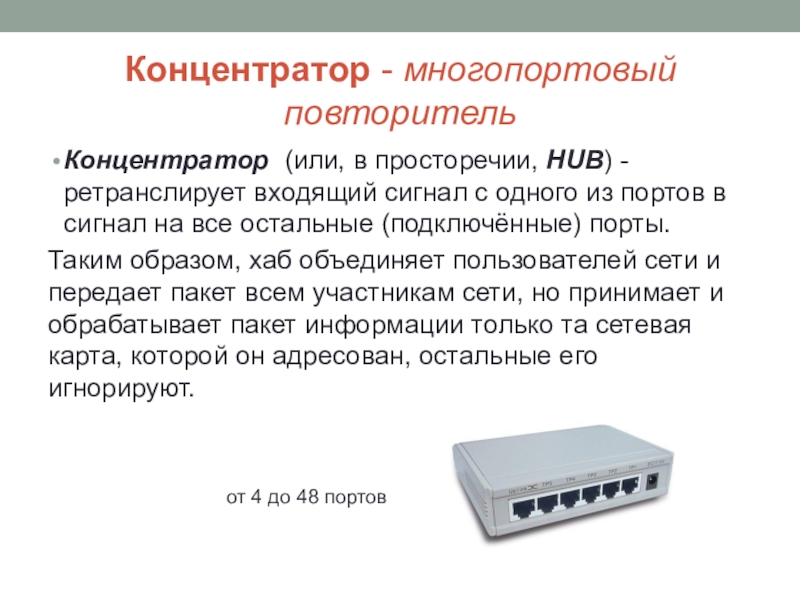

Слайд 35Концентратор - многопортовый повторитель
Концентратор (или, в просторечии, HUB) - ретранслирует входящий сигнал
с одного из портов в сигнал на все остальные (подключённые) порты.
Таким образом, хаб объединяет пользователей сети и передает пакет всем участникам сети, но принимает и обрабатывает пакет информации только та сетевая карта, которой он адресован, остальные его игнорируют.
Таким образом, хаб объединяет пользователей сети и передает пакет всем участникам сети, но принимает и обрабатывает пакет информации только та сетевая карта, которой он адресован, остальные его игнорируют.
от 4 до 48 портов
Слайд 36Активное сетевое оборудование
Мост (BRIDGE) — это устройство с 2 портами, обычно используемый
для объединения нескольких сегментов ЛВС в одну сеть, позволяет осуществлять фильтрацию сетевого трафика, разбирая сетевые адреса.
Слайд 37Коммутатор - многопортовый мост
Коммутатор (Switch) хранит в памяти таблицу коммутации, в которой
указывается соответствие адреса узла порту коммутатора.
Таким образом, коммутатор анализирует адреса сетевых карт, подключенных к его портам, и переправляет пакет только в нужный порт. Это позволяет намного увеличить производительность.
Таким образом, коммутатор анализирует адреса сетевых карт, подключенных к его портам, и переправляет пакет только в нужный порт. Это позволяет намного увеличить производительность.
Слайд 38Активное сетевое оборудование
Шлюзы — это коммуникационное оборудование (например, компьютер), служащее для объединения
разнородных сетей с различными протоколами обмена. Шлюзы полностью преобразовывают весь поток данных, включая коды, форматы, методы управления и т.д.

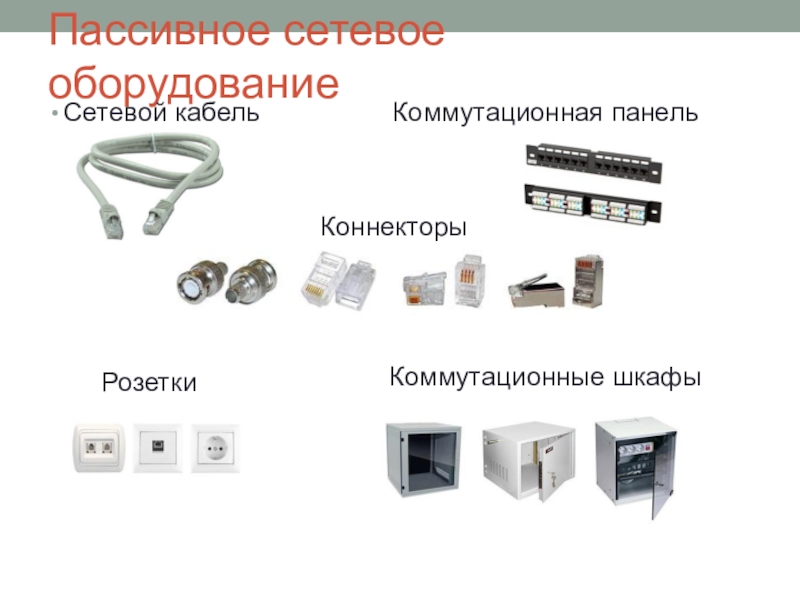

Слайд 39Пассивное сетевое оборудование
Сетевой кабель
Коммутационная панель
Коннекторы
Розетки
Коммутационные шкафы

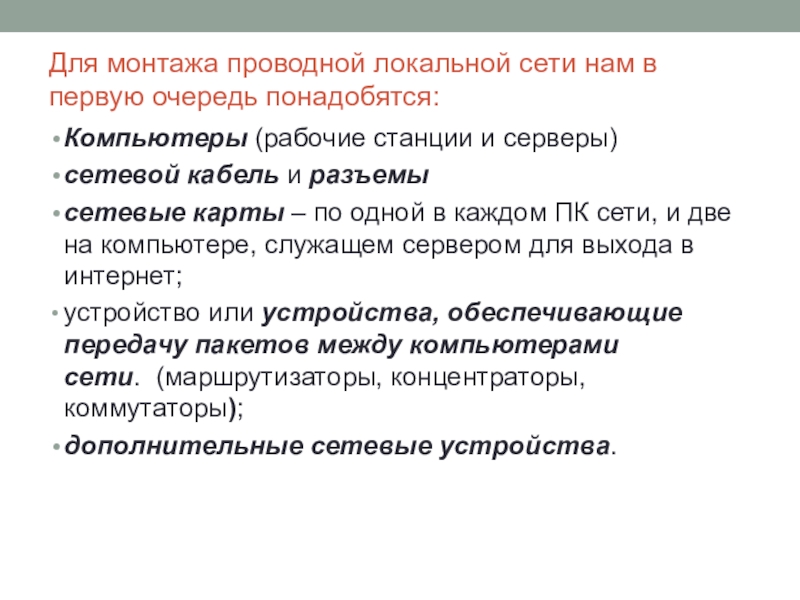

Слайд 40Для монтажа проводной локальной сети нам в первую очередь понадобятся:
Компьютеры (рабочие
станции и серверы)
сетевой кабель и разъемы
сетевые карты – по одной в каждом ПК сети, и две на компьютере, служащем сервером для выхода в интернет;
устройство или устройства, обеспечивающие передачу пакетов между компьютерами сети. (маршрутизаторы, концентраторы, коммутаторы);
дополнительные сетевые устройства.
сетевой кабель и разъемы
сетевые карты – по одной в каждом ПК сети, и две на компьютере, служащем сервером для выхода в интернет;
устройство или устройства, обеспечивающие передачу пакетов между компьютерами сети. (маршрутизаторы, концентраторы, коммутаторы);
дополнительные сетевые устройства.
Слайд 45Витая пара
Витая пара представляет собой два изолированных медных проводника, скрученных один
относительно другого.
Скручивание проводов снижает влияние внешних электромагнитных помех.
+Кабель довольно гибкий
+Прост при монтаже
+Дешевый
- Для связи на расстояние не более несколько сот метров
Скручивание проводов снижает влияние внешних электромагнитных помех.
+Кабель довольно гибкий
+Прост при монтаже
+Дешевый
- Для связи на расстояние не более несколько сот метров
Недостаток – возможность простого несанкционированного подключения
Слайд 46Коаксиальный
кабель
— кабель, состоящий из медного провода и металлической оплетки (экрана), разделенных
между собой слоем внутренней изоляции и помещенных в общую внешнюю оболочку.
+Кабель имеет более высокую помехозащищенность.
+Большие допустимые расстояния передачи (несколько км).
+Несанкционированное подключение сложнее
-Монтаж коаксиального кабеля существенно сложнее, а стоимость его выше.
-В настоящее время считается, что коаксиальный кабель устарел, используется при топологии «шина».
+Кабель имеет более высокую помехозащищенность.
+Большие допустимые расстояния передачи (несколько км).
+Несанкционированное подключение сложнее
-Монтаж коаксиального кабеля существенно сложнее, а стоимость его выше.
-В настоящее время считается, что коаксиальный кабель устарел, используется при топологии «шина».
Слайд 47Оптоволоконный
кабель
Волоконно-оптический кабель — это прозрачное стекловолокно. Информация по оптоволокну передается
с помощью светового сигнала.
+ Высокая скорость передачи
+Оптоволоконный кабель обладает исключительной помехозащищенностью.
+Несанкционированное подключение очень сложно
- Самый большой недостаток кабеля — высокая сложность монтажа.
+ Высокая скорость передачи
+Оптоволоконный кабель обладает исключительной помехозащищенностью.
+Несанкционированное подключение очень сложно
- Самый большой недостаток кабеля — высокая сложность монтажа.
Слайд 51Беспроводные каналы
Бескабельные каналы используются там, где прокладка кабелей затруднена или невозможна.
РАДИОКАНАЛЫ
Радиоканалы
наземной связи
Спутниковая связь
Слайд 52Принцип работы
Радиоканалы наземной (радиорелейной и сотовой) и спутниковой связи образуются с
помощью передатчика и приемника радиоволн.
Главным недостатком радиоканала является его плохая защита от прослушивания и слабая помехозащищенность
Главным недостатком радиоканала является его плохая защита от прослушивания и слабая помехозащищенность
Слайд 53Радиорелейные каналы передачи данных
Радиорелейные каналы связи состоят из последовательности станций, являющихся
ретрансляторами. Связь осуществляется в пределах прямой видимости.
Применяются в качестве региональных и местных систем связи и передачи данных, а также для связи между базовыми станциями сотовой связи.
Применяются в качестве региональных и местных систем связи и передачи данных, а также для связи между базовыми станциями сотовой связи.
Слайд 54Сотовые каналы передачи данных
10 км
(несколько тысяч абонентов)
Скорость передачи до 45 Мбит/c
Слайд 55Спутниковые каналы связи
Целесообразнее использовать спутниковую связь для организации канала связи между
станциями, расположенными на очень больших расстояниях, и возможности обслуживания абонентов в самых труднодоступных точках. Пропускная способность высокая – несколько десятков Мбит/c
Слайд 56Беспроводные технологии
Wi-Fi
Связь между компьютерами осуществляется с помощью концентратора (называемого точкой доступа).
Bluetooht
это технология
передачи данных на короткие расстояния.
Слайд 58Инфракрасный канал
Основным его преимуществом по сравнению с радиоканалом является нечувствительность к
электромагнитным помехам.
Скорости передачи данных по инфракрасному каналу не велики, обычно не превышают 5 -10 Мбит/с, но при использовании инфракрасных лазеров может быть достигнута скорость более 100 Мбит/с.
Недостаточно надежно функционирует инфракрасная связь в условиях высокой запыленности воздуха.
Скорости передачи данных по инфракрасному каналу не велики, обычно не превышают 5 -10 Мбит/с, но при использовании инфракрасных лазеров может быть достигнута скорость более 100 Мбит/с.
Недостаточно надежно функционирует инфракрасная связь в условиях высокой запыленности воздуха.
Слайд 59Применение беспроводных
каналов связи
Спутниковая связь (телевидение, телефония, компьютерные сети)
Радиоканалы (радиоуправление, рация,
радио)
Wi – Fi (компьютерные сети, телефония)
Wi – Fi (компьютерные сети, телефония)
