или слоев, каждый последующий из которых возводится над предыдущим.
Во всех сетях целью каждого уровня является предоставление служб для верхних уровней.

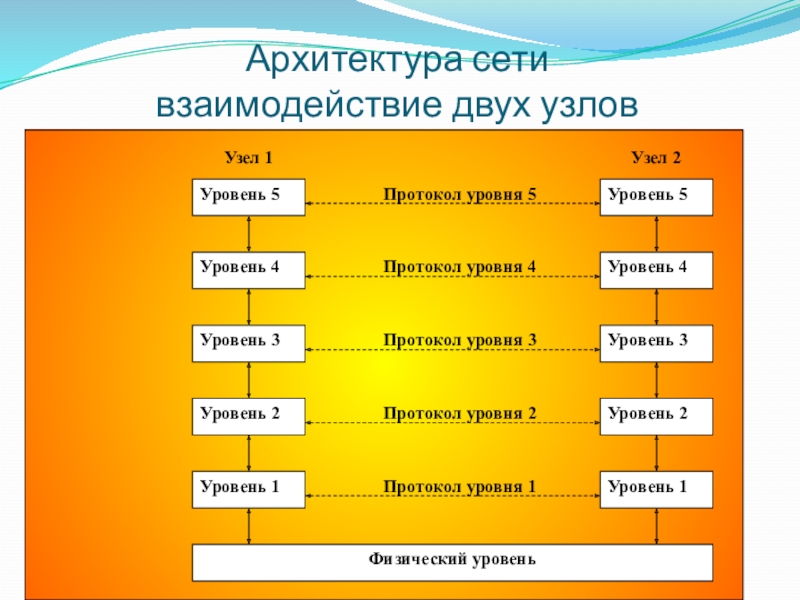

Уровень n одной машины поддерживает связь с уровнем n другой машины. Правила и соглашения, используемые в данном общении, называются протоколом уровня n.
Протокол является договоренностью общающихся сторон о том, как должно происходить общение.

уровень n другой машины.
Вместо этого каждый уровень передает данные и управление уровню, лежащему ниже, пока не достигается самый нижний уровень.
Ниже первого уровня располагается физический носитель, по которому и производится обмен информацией.

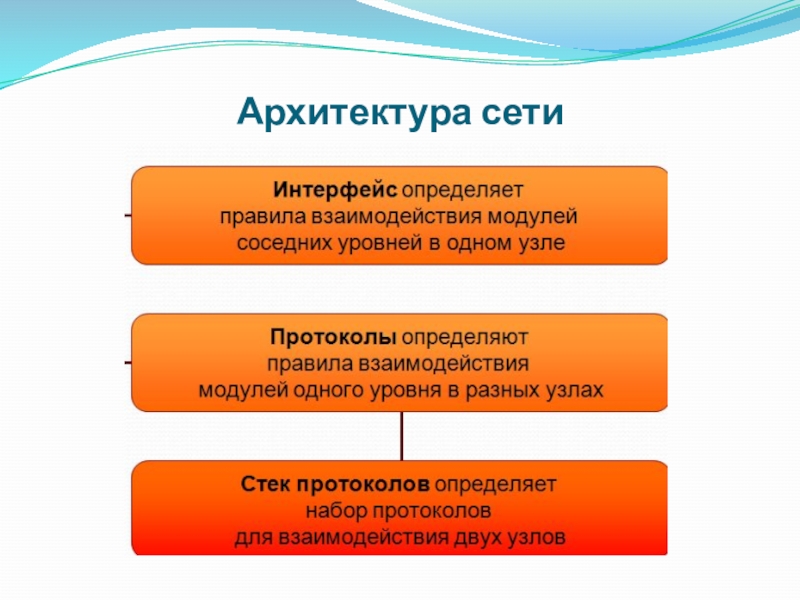

Набор уровней и протоколов называется архитектурой сети.

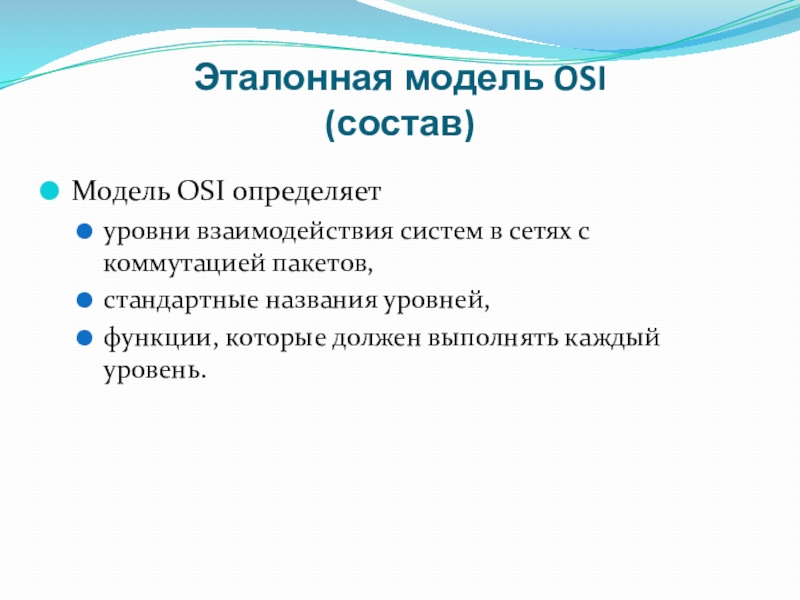

пакетов,
стандартные названия уровней,
функции, которые должен выполнять каждый уровень.

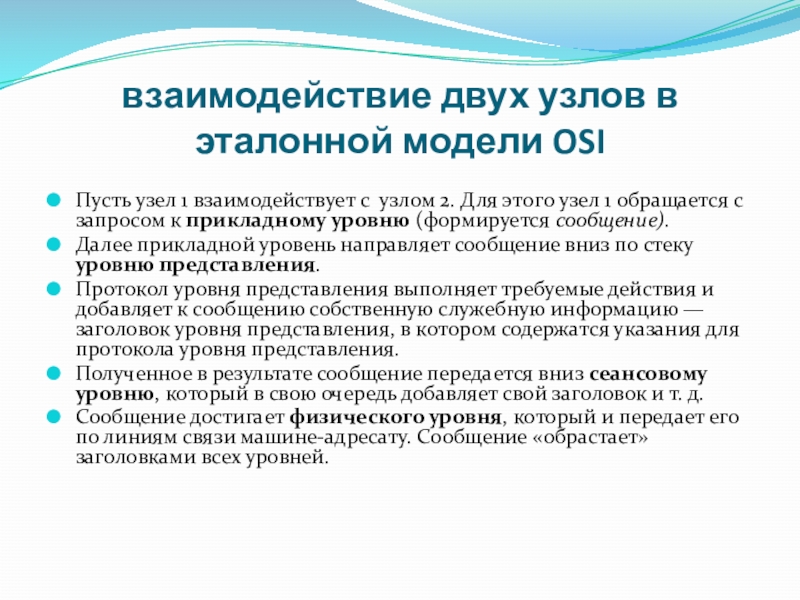

узлом 2. Для этого узел 1 обращается с запросом к прикладному уровню (формируется сообщение).
Далее прикладной уровень направляет сообщение вниз по стеку уровню представления.
Протокол уровня представления выполняет требуемые действия и добавляет к сообщению собственную служебную информацию — заголовок уровня представления, в котором содержатся указания для протокола уровня представления.
Полученное в результате сообщение передается вниз сеансовому уровню, который в свою очередь добавляет свой заголовок и т. д.
Сообщение достигает физического уровня, который и передает его по линиям связи машине-адресату. Сообщение «обрастает» заголовками всех уровней.

сообщение на физический выходной интерфейс компьютера , и оно начинает свое «путешествие» по сети.
Когда сообщение по сети поступает на входной интерфейс компьютера 2, оно принимается его физическим уровнем и последовательно перемещается вверх с уровня на уровень.
Каждый уровень анализирует и обрабатывает заголовок своего уровня, а затем удаляет этот заголовок и передает сообщение вышележащему уровню.

сети.

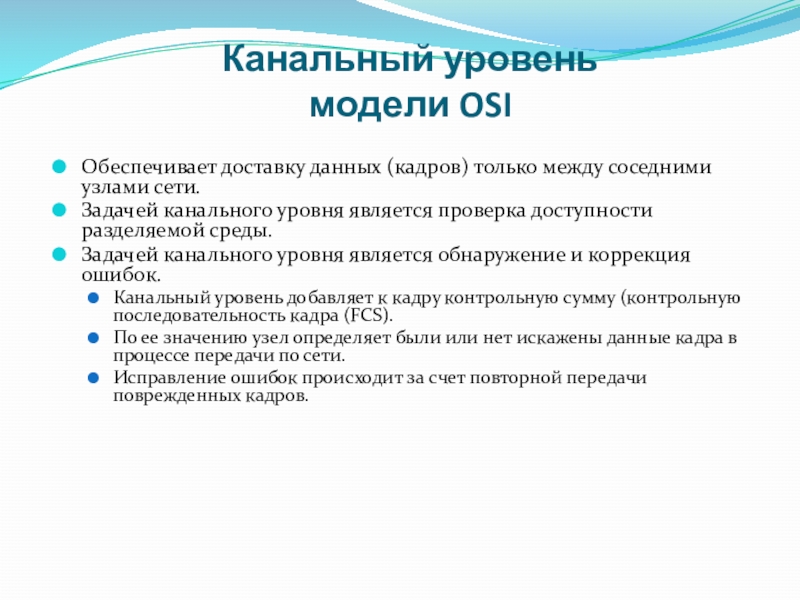

Задачей канального уровня является проверка доступности разделяемой среды.
Задачей канального уровня является обнаружение и коррекция ошибок.
Канальный уровень добавляет к кадру контрольную сумму (контрольную последовательность кадра (FCS).
По ее значению узел определяет были или нет искажены данные кадра в процессе передачи по сети.
Исправление ошибок происходит за счет повторной передачи поврежденных кадров.

несколько сетей

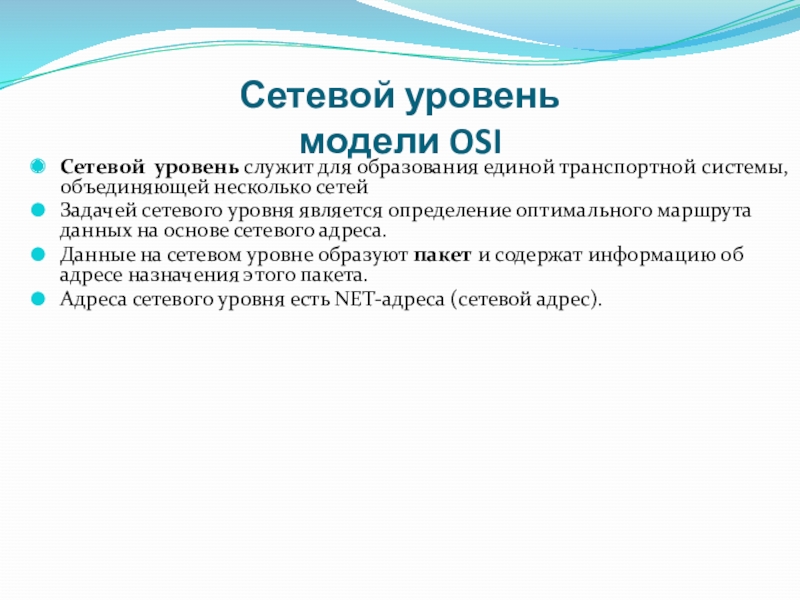

Задачей сетевого уровня является определение оптимального маршрута данных на основе сетевого адреса.
Данные на сетевом уровне образуют пакет и содержат информацию об адресе назначения этого пакета.
Адреса сетевого уровня есть NET-адреса (сетевой адрес).

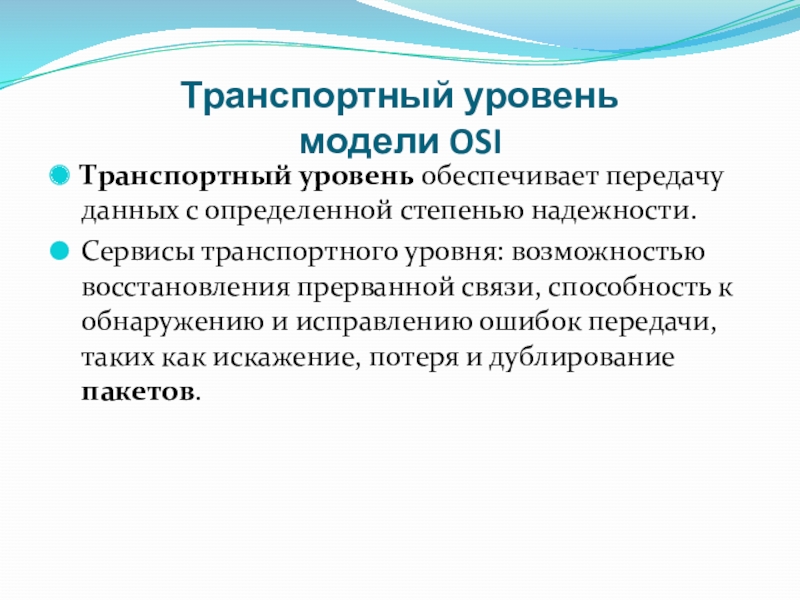

Сервисы транспортного уровня: возможностью восстановления прерванной связи, способность к обнаружению и исправлению ошибок передачи, таких как искажение, потеря и дублирование пакетов.

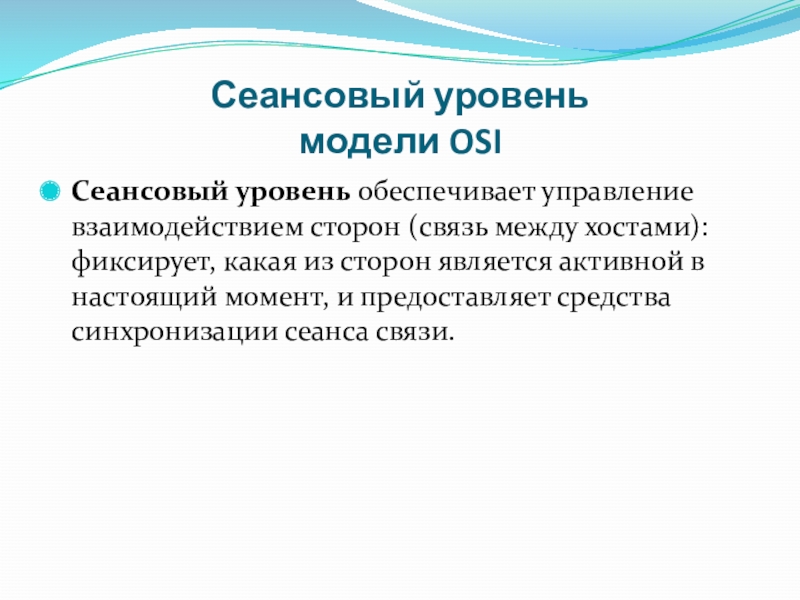

фиксирует, какая из сторон является активной в настоящий момент, и предоставляет средства синхронизации сеанса связи.

пользователи сети:
получают доступ к разделяемым ресурсам (файлам, принтерам, гипертекстовым веб-страницам),
организуют свою совместную работу.
Единица данных, которой оперирует прикладной уровень, называется сообщением.

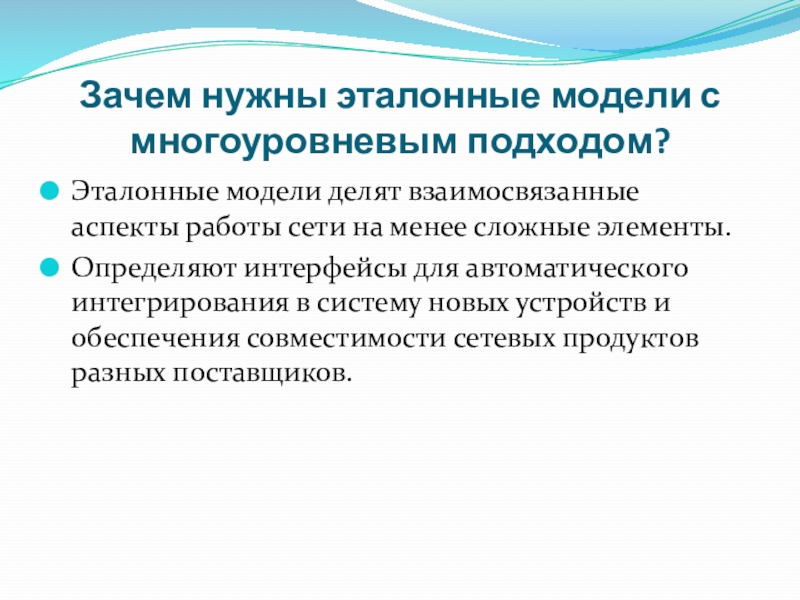

работы сети на менее сложные элементы.
Определяют интерфейсы для автоматического интегрирования в систему новых устройств и обеспечения совместимости сетевых продуктов разных поставщиков.

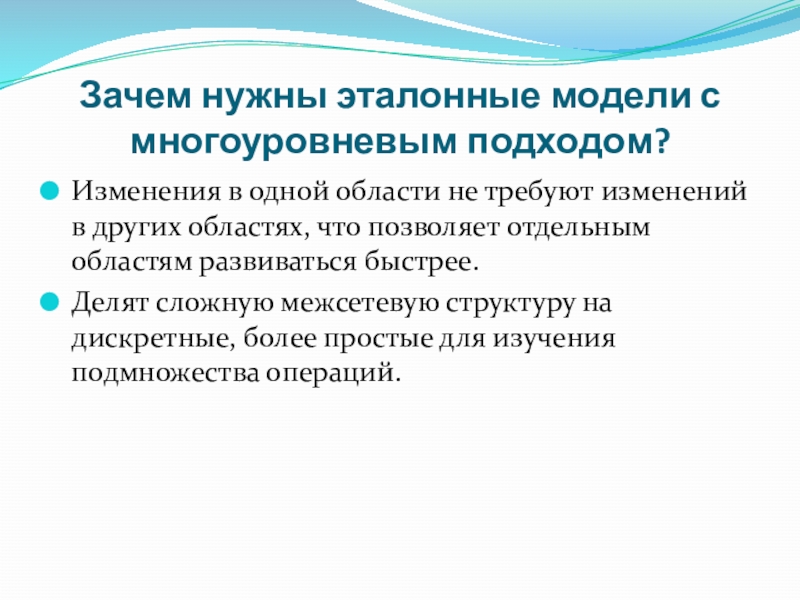

требуют изменений в других областях, что позволяет отдельным областям развиваться быстрее.
Делят сложную межсетевую структуру на дискретные, более простые для изучения подмножества операций.

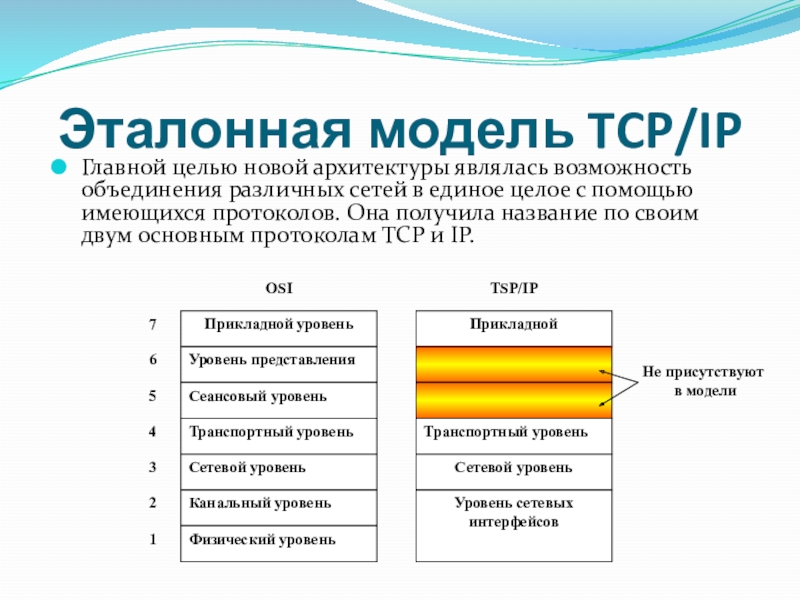

в единое целое с помощью имеющихся протоколов. Она получила название по своим двум основным протоколам TCP и IP.

модели 0SI: прикладному, представления и сеансовому.
За долгие годы использования в сетях различных стран и организаций стек TCP/IP накопил большое количество протоколов и служб прикладного уровня. К ним относятся:
протокол передачи файлов (FTP),
протокол эмуляции терминала (telnet),
протокол передачи электронной почты (SMTP),
протокол передачи гипертекста (HTTP) и многие другие.

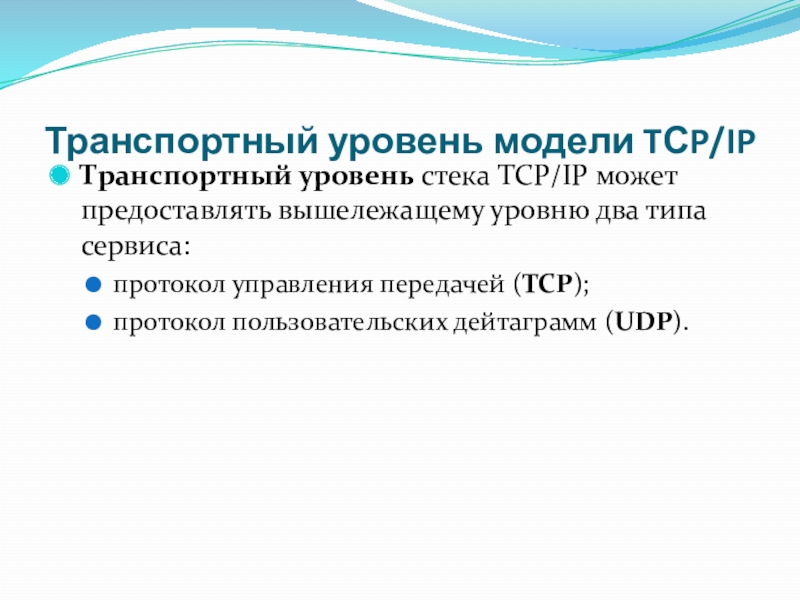

два типа сервиса:
протокол управления передачей (TCP);
протокол пользовательских дейтаграмм (UDP).

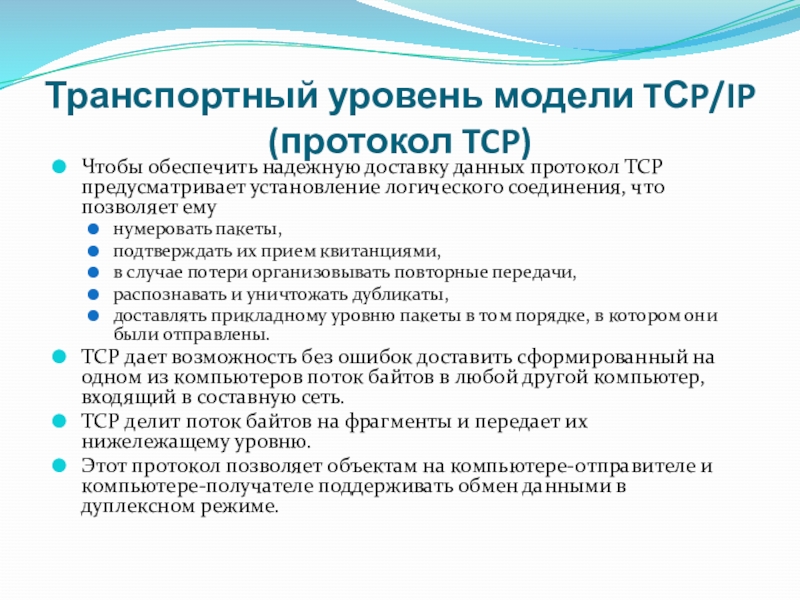

TCP предусматривает установление логического соединения, что позволяет ему
нумеровать пакеты,
подтверждать их прием квитанциями,
в случае потери организовывать повторные передачи,
распознавать и уничтожать дубликаты,
доставлять прикладному уровню пакеты в том порядке, в котором они были отправлены.
TCP дает возможность без ошибок доставить сформированный на одном из компьютеров поток байтов в любой другой компьютер, входящий в составную сеть.
TCP делит поток байтов на фрагменты и передает их нижележащему уровню.
Этот протокол позволяет объектам на компьютере-отправителе и компьютере-получателе поддерживать обмен данными в дуплексном режиме.

функции протоколов транспортного уровня TCP и UDP входит исполнение роли связующего звена между прилегающими к ним прикладным уровнем и уровнем межсетевого взаимодействия.
От прикладного протокола транспортный уровень принимает задание на передачу данных с тем или иным качеством, а после выполнения рапортует ему об этом.
Программные модули, реализующие протоколы TCP и UDP, подобно модулям протоколов прикладного уровня, устанавливаются на хостах.

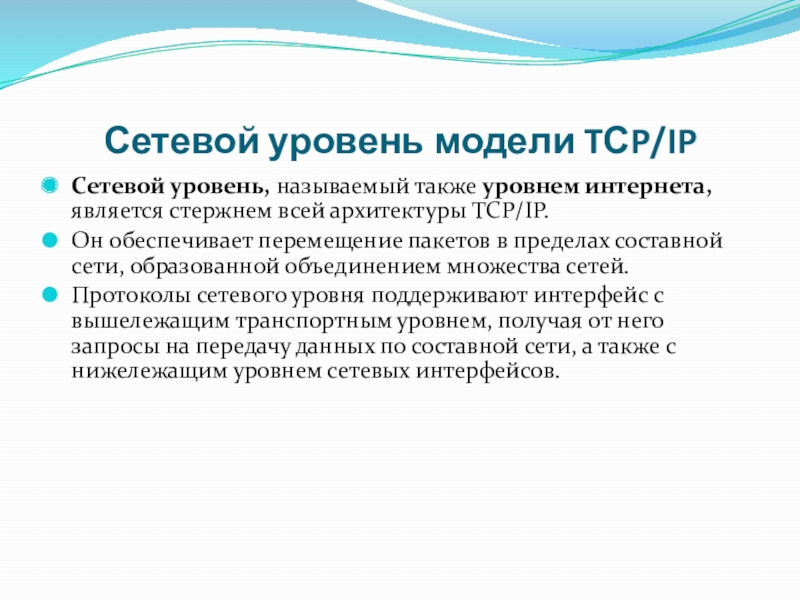

всей архитектуры TCP/IP.
Он обеспечивает перемещение пакетов в пределах составной сети, образованной объединением множества сетей.
Протоколы сетевого уровня поддерживают интерфейс с вышележащим транспортным уровнем, получая от него запросы на передачу данных по составной сети, а также с нижележащим уровнем сетевых интерфейсов.

межсетевой протокол (IP), который отвечает за продвижение пакета между сетями.
Протокол IP развертывается не только на хостах, но и на всех шлюзах.
Протокол IP — это дейтаграммный протокол, работающий без установления соединений.
Вспомогательные протоколы для IP:
Протоколы маршрутизации RIP и OSPF, на основании которых протокол IP перемещает пакеты в нужном направлении.
Протокол межсетевых управляющих сообщений (ICMP), предназначенный для передачи информации об ошибках, возникших при передаче пакета.
Протокол групповой адресации (IGMP), использующийся для направления пакета сразу по нескольким адресам.

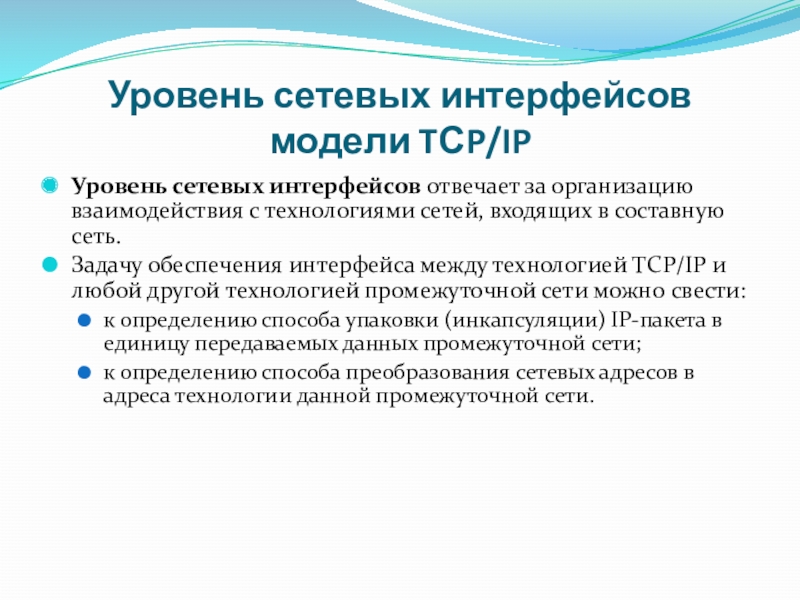

с технологиями сетей, входящих в составную сеть.
Задачу обеспечения интерфейса между технологией TCP/IP и любой другой технологией промежуточной сети можно свести:
к определению способа упаковки (инкапсуляции) IP-пакета в единицу передаваемых данных промежуточной сети;
к определению способа преобразования сетевых адресов в адреса технологии данной промежуточной сети.

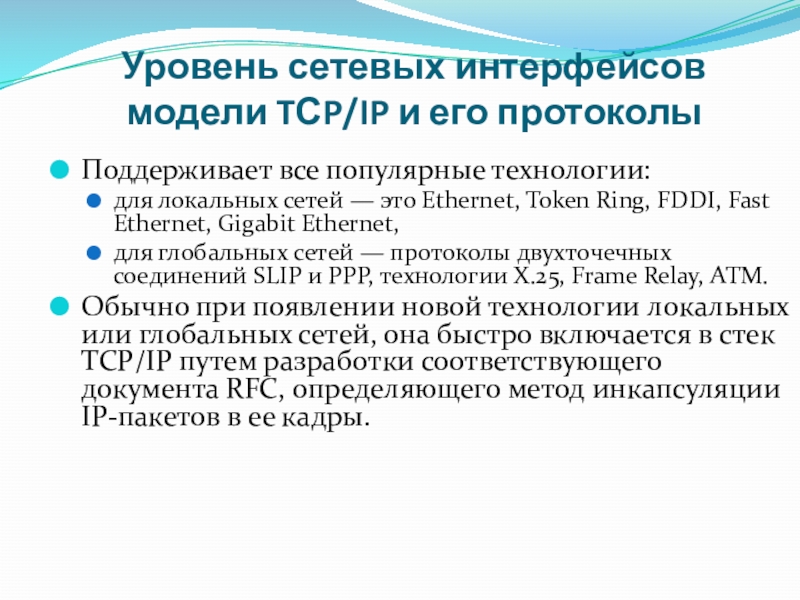

локальных сетей — это Ethernet, Token Ring, FDDI, Fast Ethernet, Gigabit Ethernet,
для глобальных сетей — протоколы двухточечных соединений SLIP и РРР, технологии Х.25, Frame Relay, ATM.
Обычно при появлении новой технологии локальных или глобальных сетей, она быстро включается в стек TCP/IP путем разработки соответствующего документа RFC, определяющего метод инкапсуляции IP-пакетов в ее кадры.

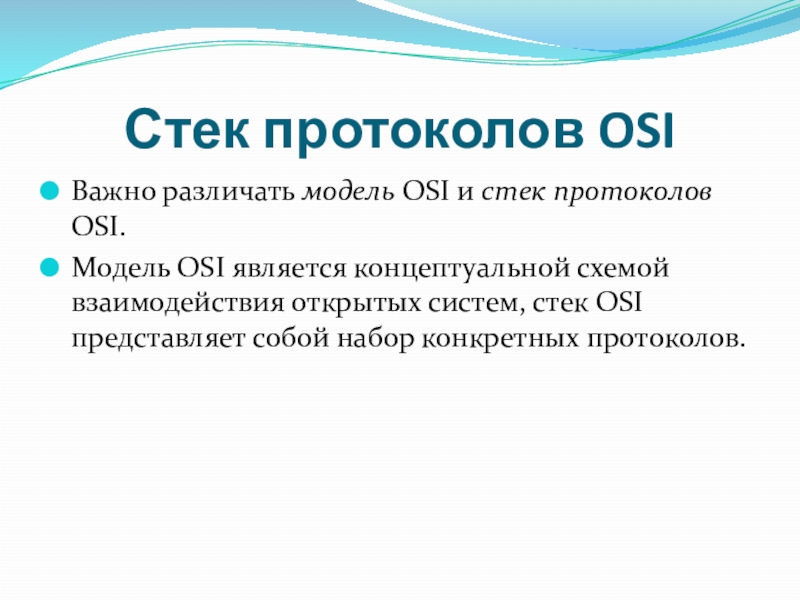

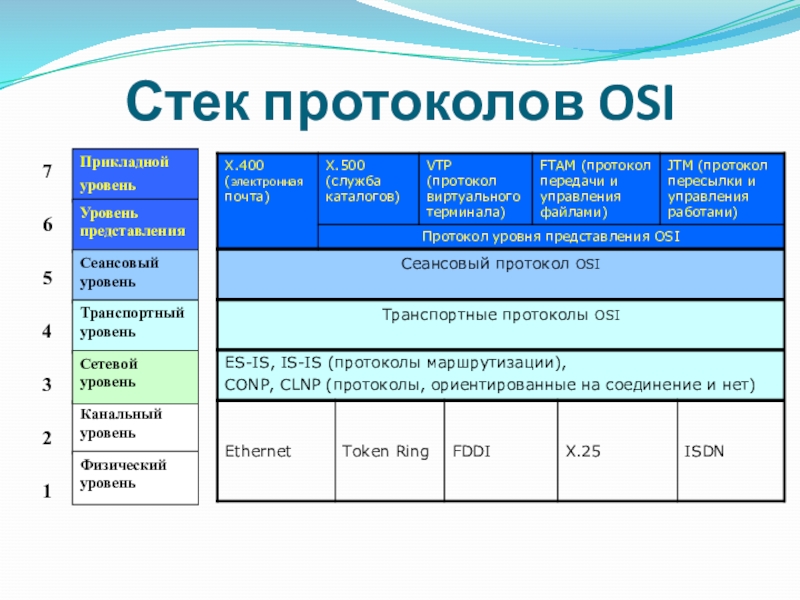

OSI является концептуальной схемой взаимодействия открытых систем, стек OSI представляет собой набор конкретных протоколов.

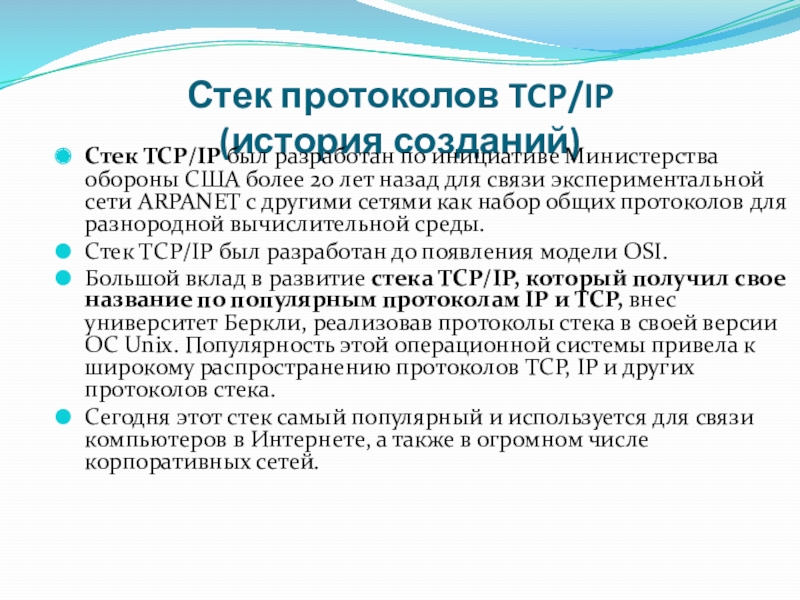

США более 20 лет назад для связи экспериментальной сети ARPANET с другими сетями как набор общих протоколов для разнородной вычислительной среды.
Стек TCP/IP был разработан до появления модели OSI.
Большой вклад в развитие стека TCP/IP, который получил свое название по популярным протоколам IP и TCP, внес университет Беркли, реализовав протоколы стека в своей версии ОС Unix. Популярность этой операционной системы привела к широкому распространению протоколов TCP, IP и других протоколов стека.
Сегодня этот стек самый популярный и используется для связи компьютеров в Интернете, а также в огромном числе корпоративных сетей.

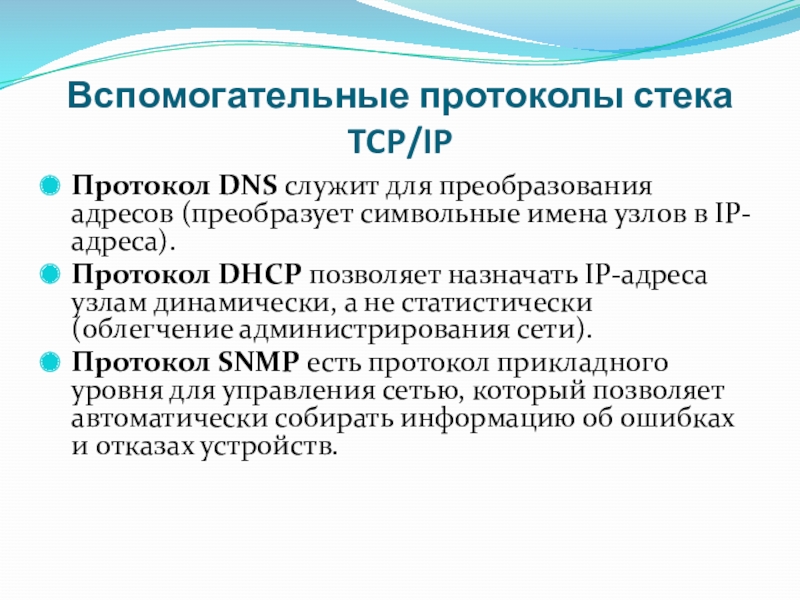

имена узлов в IP-адреса).
Протокол DHCP позволяет назначать IP-адреса узлам динамически, а не статистически (облегчение администрирования сети).
Протокол SNMP есть протокол прикладного уровня для управления сетью, который позволяет автоматически собирать информацию об ошибках и отказах устройств.

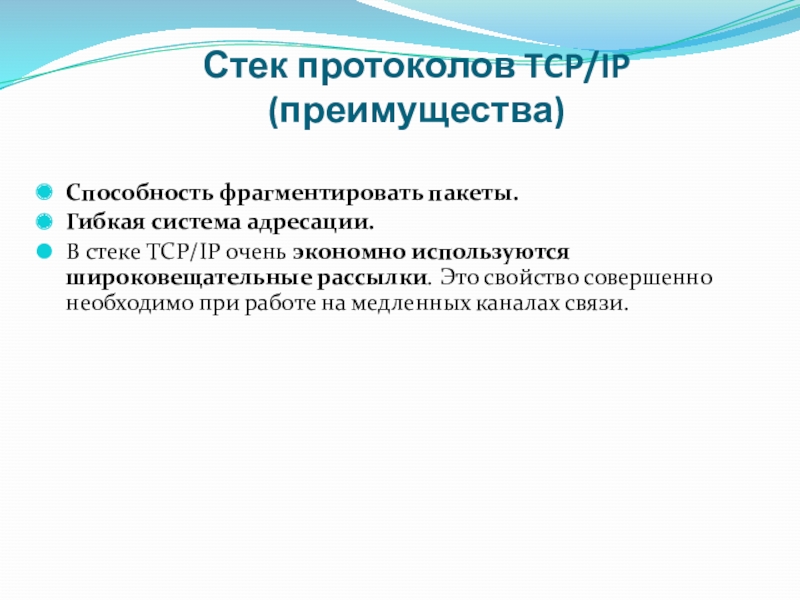

экономно используются широковещательные рассылки. Это свойство совершенно необходимо при работе на медленных каналах связи.

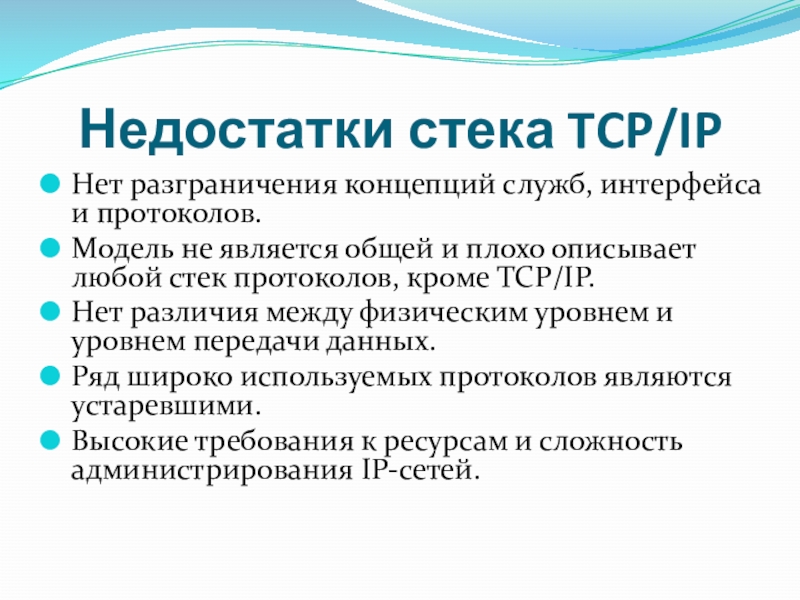

является общей и плохо описывает любой стек протоколов, кроме TCP/IP.
Нет различия между физическим уровнем и уровнем передачи данных.
Ряд широко используемых протоколов являются устаревшими.
Высокие требования к ресурсам и сложность администрирования IP-сетей.
