Презентация, доклад по дисциплине компьютерные сети

Презентация на тему Презентация по дисциплине компьютерные сети, предмет презентации: Информатика. Этот материал в формате pptx (PowerPoint) содержит 24 слайдов, для просмотра воспользуйтесь проигрывателем. Презентацию на заданную тему можно скачать внизу страницы, поделившись ссылкой в социальных сетях! Презентации взяты из открытого доступа или загружены их авторами, администрация сайта не отвечает за достоверность информации в них, все права принадлежат авторам презентаций и могут быть удалены по их требованию.

Слайды и текст этой презентации

Слайд 1
Структуризация мостов и маршрутизаторов  Принципы маршрутизации
Текст слайда:

Структуризация мостов и маршрутизаторов Принципы маршрутизации


Слайд 2

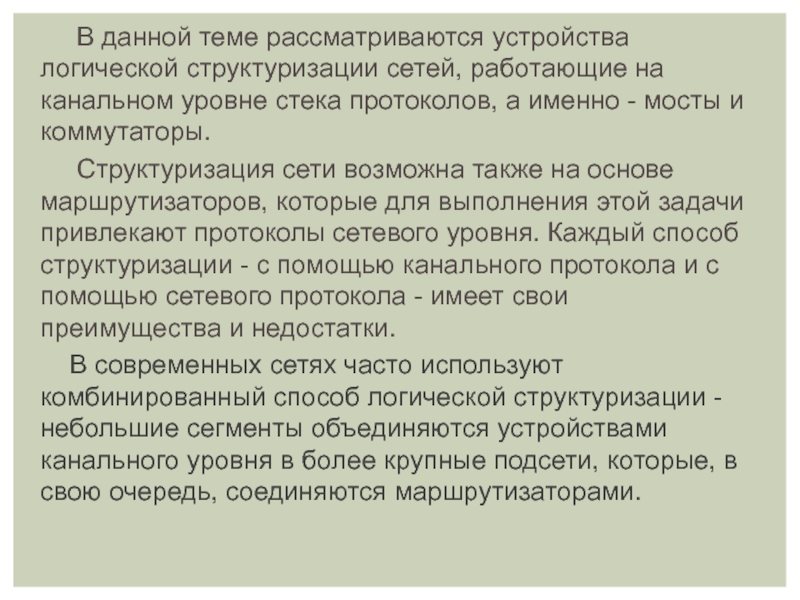

В данной теме рассматриваются устройства логической структуризации сетей, работающие на канальном уровне стека протоколов,
Текст слайда:

В данной теме рассматриваются устройства логической структуризации сетей, работающие на канальном уровне стека протоколов, а именно - мосты и коммутаторы.
Структуризация сети возможна также на основе маршрутизаторов, которые для выполнения этой задачи привлекают протоколы сетевого уровня. Каждый способ структуризации - с помощью канального протокола и с помощью сетевого протокола - имеет свои преимущества и недостатки.
В современных сетях часто используют комбинированный способ логической структуризации - небольшие сегменты объединяются устройствами канального уровня в более крупные подсети, которые, в свою очередь, соединяются маршрутизаторами.


Слайд 3
Сеть можно разделить на логические сегменты с помощью устройств двух типов - мостов (bridge) и/или
Текст слайда:

Сеть можно разделить на логические сегменты с помощью устройств двух типов - мостов (bridge) и/или коммутаторов (switch, switching hub).
Мост и коммутатор - это функциональные близнецы. Оба эти устройства продвигают кадры на основании одних и тех же алгоритмов.

Мосты и коммутаторы используют два типа алгоритмов: алгоритм прозрачного моста (transparent bridge),описанного в стандарте IEEE 802. ID, либо алгоритм моста с маршрутизацией от источника (source routing bridge) компании IBM для сетей Token Ring. Эти стандарты были разработаны задолго до появления первого коммутатора, поэтому в них используется термин «мост».


Слайд 4

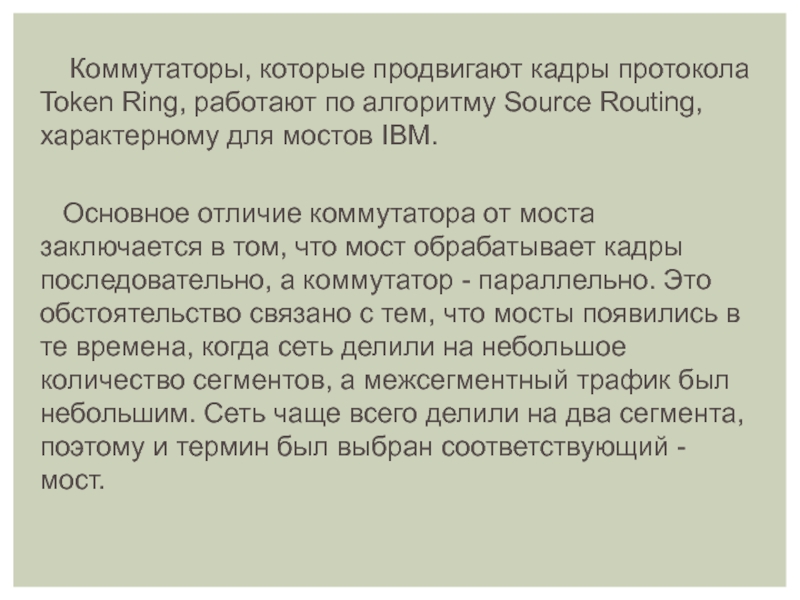

Коммутаторы, которые продвигают кадры протокола Token Ring, работают по алгоритму Source Routing, характерному
Текст слайда:


Коммутаторы, которые продвигают кадры протокола Token Ring, работают по алгоритму Source Routing, характерному для мостов IBM.

Основное отличие коммутатора от моста заключается в том, что мост обрабатывает кадры последовательно, а коммутатор - параллельно. Это обстоятельство связано с тем, что мосты появились в те времена, когда сеть делили на небольшое количество сегментов, а межсегментный трафик был небольшим. Сеть чаще всего делили на два сегмента, поэтому и термин был выбран соответствующий - мост.


Слайд 5

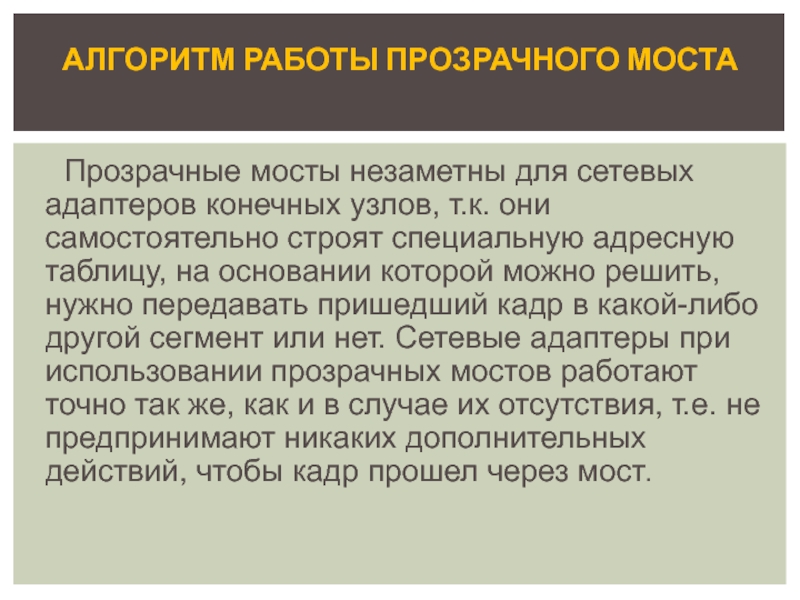

Прозрачные мосты незаметны для сетевых адаптеров конечных узлов, т.к. они самостоятельно строят специальную адресную таблицу,
Текст слайда:

Прозрачные мосты незаметны для сетевых адаптеров конечных узлов, т.к. они самостоятельно строят специальную адресную таблицу, на основании которой можно решить, нужно передавать пришедший кадр в какой-либо другой сегмент или нет. Сетевые адаптеры при использовании прозрачных мостов работают точно так же, как и в случае их отсутствия, т.е. не предпринимают никаких дополнительных действий, чтобы кадр прошел через мост.

Алгоритм работы прозрачного моста


Слайд 6

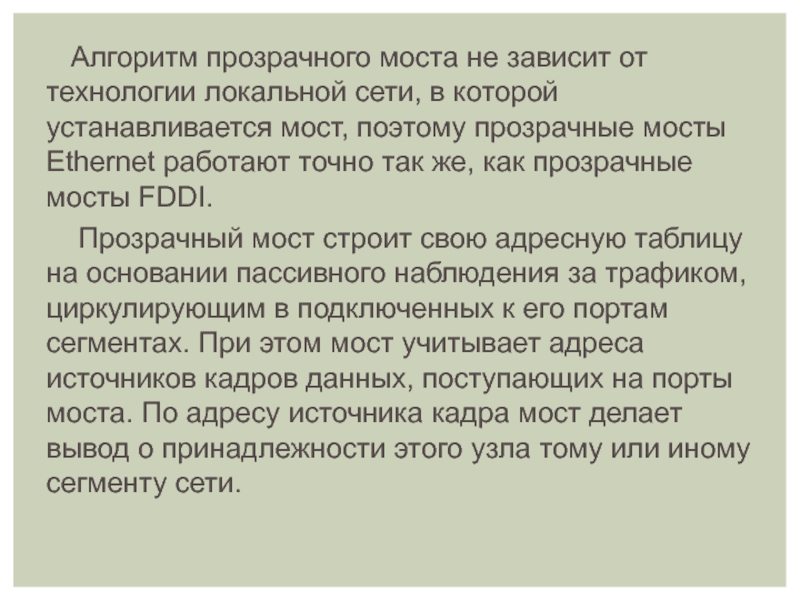

Алгоритм прозрачного моста не зависит от технологии локальной сети, в которой устанавливается мост, поэтому прозрачные
Текст слайда:

Алгоритм прозрачного моста не зависит от технологии локальной сети, в которой устанавливается мост, поэтому прозрачные мосты Ethernet работают точно так же, как прозрачные мосты FDDI.
Прозрачный мост строит свою адресную таблицу на основании пассивного наблюдения за трафиком, циркулирующим в подключенных к его портам сегментах. При этом мост учитывает адреса источников кадров данных, поступающих на порты моста. По адресу источника кадра мост делает вывод о принадлежности этого узла тому или иному сегменту сети.



Слайд 7

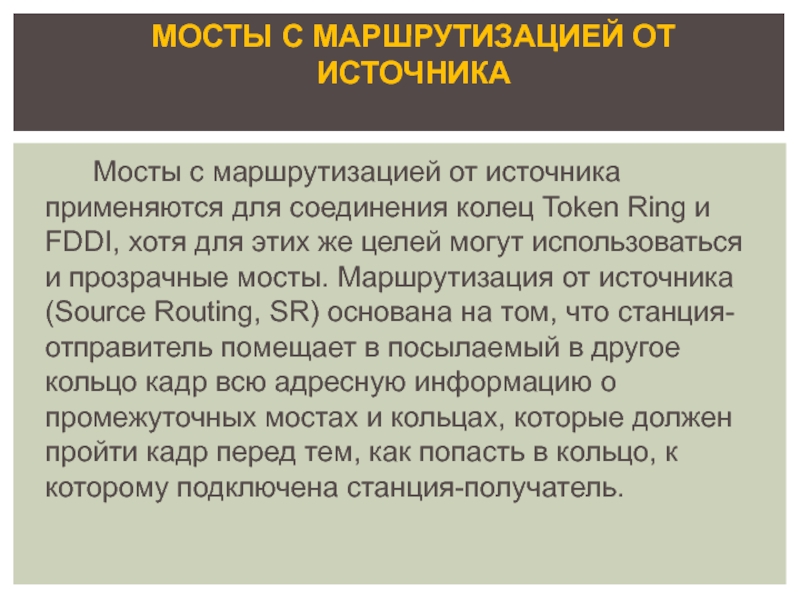

Мосты с маршрутизацией от источника применяются для соединения колец Token Ring и FDDI, хотя
Текст слайда:

Мосты с маршрутизацией от источника применяются для соединения колец Token Ring и FDDI, хотя для этих же целей могут использоваться и прозрачные мосты. Маршрутизация от источника (Source Routing, SR) основана на том, что станция-отправитель помещает в посылаемый в другое кольцо кадр всю адресную информацию о промежуточных мостах и кольцах, которые должен пройти кадр перед тем, как попасть в кольцо, к которому подключена станция-получатель.

Мосты с маршрутизацией от источника


Слайд 8

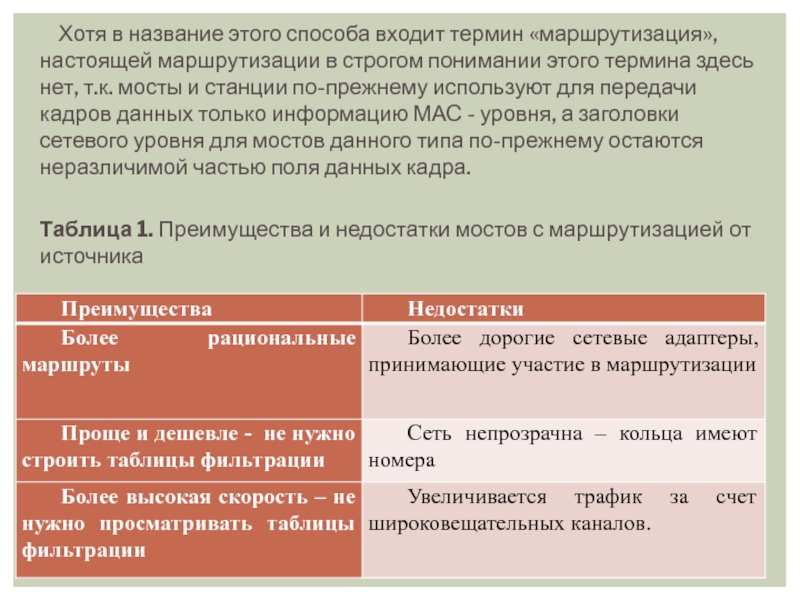

Хотя в название этого способа входит термин «маршрутизация», настоящей маршрутизации в строгом понимании этого термина
Текст слайда:

Хотя в название этого способа входит термин «маршрутизация», настоящей маршрутизации в строгом понимании этого термина здесь нет, т.к. мосты и станции по-прежнему используют для передачи кадров данных только информацию МАС - уровня, а заголовки сетевого уровня для мостов данного типа по-прежнему остаются неразличимой частью поля данных кадра.

Таблица 1. Преимущества и недостатки мостов с маршрутизацией от источника




Слайд 9

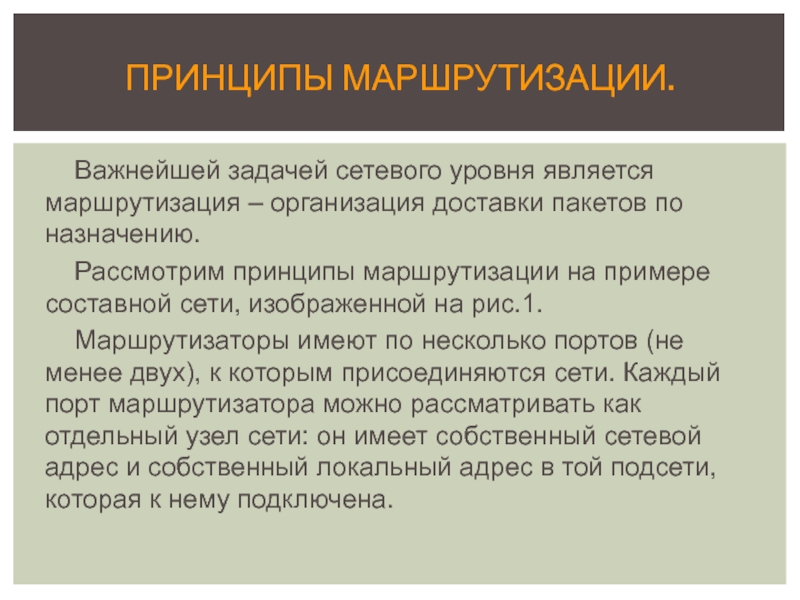

Принципы маршрутизации.   Важнейшей задачей сетевого уровня является маршрутизация – организация доставки пакетов по назначению.
Текст слайда:

Принципы маршрутизации.

Важнейшей задачей сетевого уровня является маршрутизация – организация доставки пакетов по назначению.
Рассмотрим принципы маршрутизации на примере составной сети, изображенной на рис.1.
Маршрутизаторы имеют по несколько портов (не менее двух), к которым присоединяются сети. Каждый порт маршрутизатора можно рассматривать как отдельный узел сети: он имеет собственный сетевой адрес и собственный локальный адрес в той подсети, которая к нему подключена.

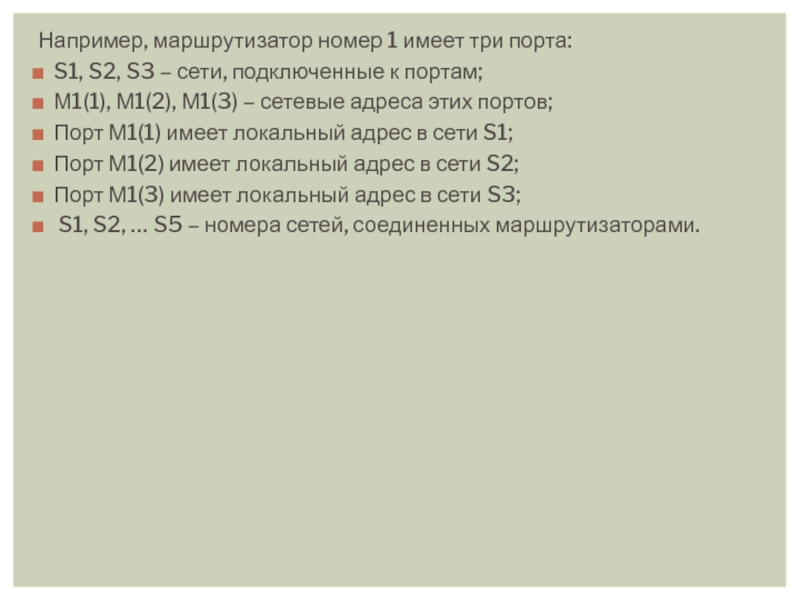

Слайд 10
Например, маршрутизатор номер 1 имеет три порта:S1, S2, S3 – сети, подключенные к портам;М1(1), М1(2), М1(3) – сетевые
Текст слайда:

Например, маршрутизатор номер 1 имеет три порта:
S1, S2, S3 – сети, подключенные к портам;
М1(1), М1(2), М1(3) – сетевые адреса этих портов;
Порт М1(1) имеет локальный адрес в сети S1;
Порт М1(2) имеет локальный адрес в сети S2;
Порт М1(3) имеет локальный адрес в сети S3;
 S1, S2, … S5 – номера сетей, соединенных маршрутизаторами.


Слайд 11

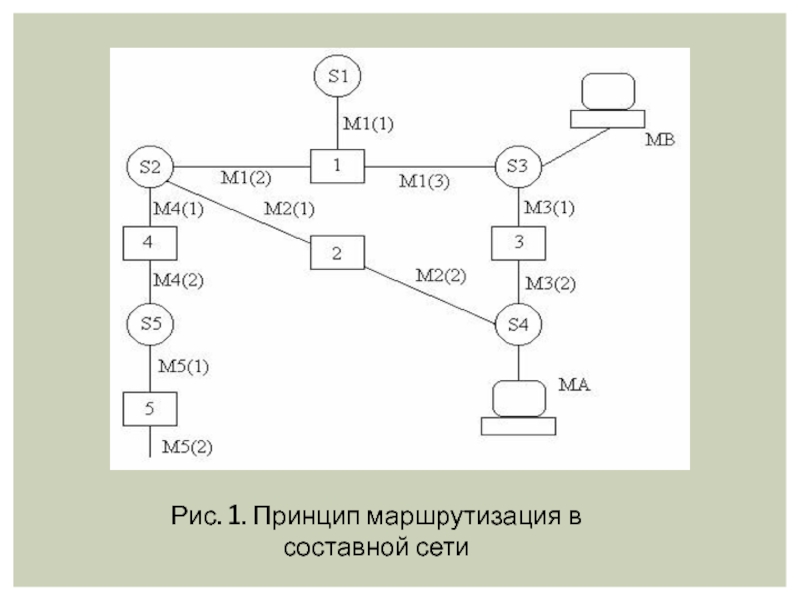

Рис. 1. Принцип маршрутизация в составной сети
Текст слайда:

Рис. 1. Принцип маршрутизация в составной сети


Слайд 12
Маршрутизатор можно рассматривать как совокупность нескольких узлов, каждый из которых входит в свою сеть. Как
Текст слайда:

Маршрутизатор можно рассматривать как совокупность нескольких узлов, каждый из которых входит в свою сеть. Как единое устройство маршрутизатор не имеет отдельного сетевого или локального адреса.

Маршрут – это последовательность маршрутизаторов, которые должен пройти пакет. В сложных сетях обычно существует несколько альтернативных маршрутов.

Каждый маршрутизатор выбирает маршрут дальнейшего следования пакета. Для этого он использует таблицу маршрутизации и указанный критерий выбора маршрута.


Слайд 13

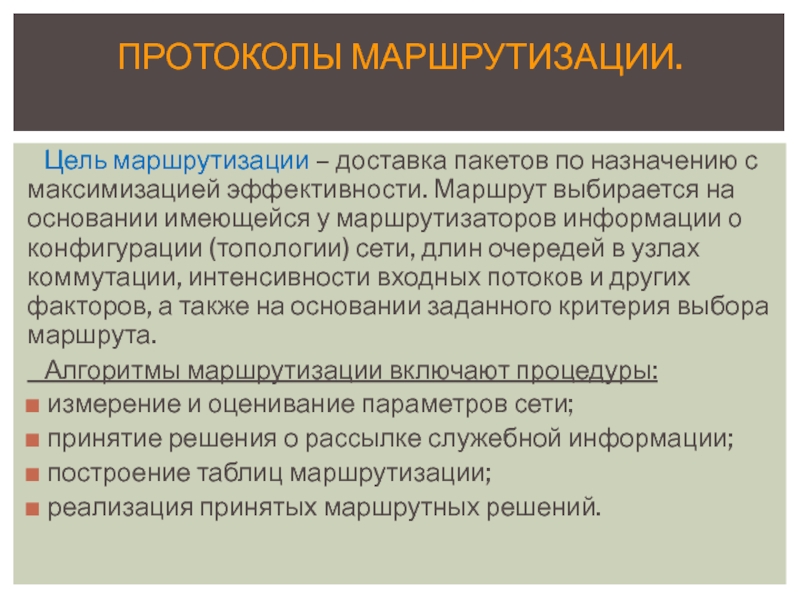

Цель маршрутизации – доставка пакетов по назначению с максимизацией эффективности. Маршрут выбирается на основании имеющейся
Текст слайда:

Цель маршрутизации – доставка пакетов по назначению с максимизацией эффективности. Маршрут выбирается на основании имеющейся у маршрутизаторов информации о конфигурации (топологии) сети, длин очередей в узлах коммутации, интенсивности входных потоков и других факторов, а также на основании заданного критерия выбора маршрута.
Алгоритмы маршрутизации включают процедуры:
измерение и оценивание параметров сети;
принятие решения о рассылке служебной информации;
построение таблиц маршрутизации;
реализация принятых маршрутных решений.

Протоколы маршрутизации.


Слайд 14
Таблицы маршрутизации создаются в основном автоматически, но могут корректироваться и дополняться вручную. Для автоматического построения
Текст слайда:

Таблицы маршрутизации создаются в основном автоматически, но могут корректироваться и дополняться вручную. Для автоматического построения таблиц маршрутизаторы обмениваются информацией о связях в сети. При этом используются специальные служебные протоколы, называемые протоколами маршрутизации.

Протоколы маршрутизации помещают свои служебные пакеты в поле данных пакетов сетевого или транспортного уровня, то есть используют соответствующие протоколы для транспортировки своих сообщений. Формально эти протоколы можно отнести к более высокому уровню, чем сетевой.


Слайд 15

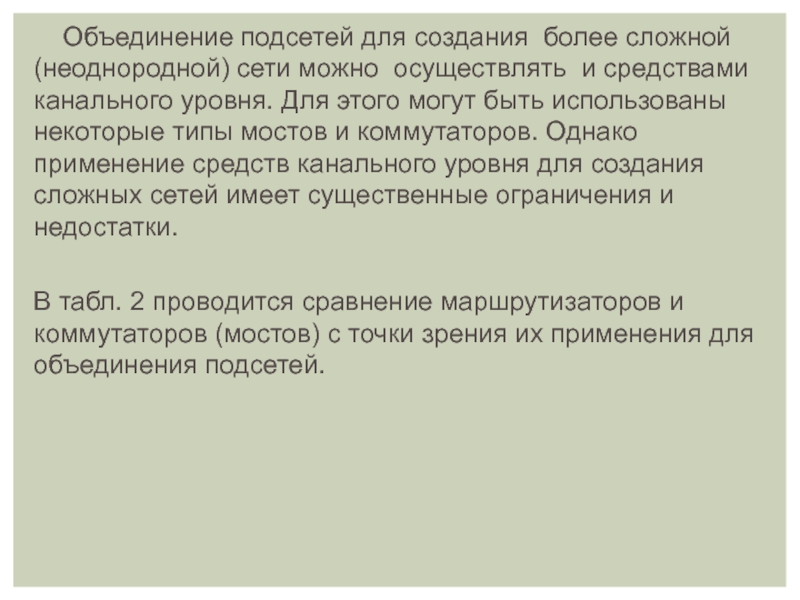

Объединение подсетей для создания  более сложной (неоднородной) сети можно  осуществлять  и средствами канального уровня. Для этого могут быть
Текст слайда:

Объединение подсетей для создания  более сложной (неоднородной) сети можно  осуществлять  и средствами канального уровня. Для этого могут быть использованы некоторые типы мостов и коммутаторов. Однако применение средств канального уровня для создания сложных сетей имеет существенные ограничения и недостатки.

В табл. 2 проводится сравнение маршрутизаторов и коммутаторов (мостов) с точки зрения их применения для объединения подсетей.


Слайд 16
Таблица 2. Сравнение маршрутизаторов и коммутаторов (мостов).
Текст слайда:

Таблица 2. Сравнение маршрутизаторов и коммутаторов (мостов).


Слайд 17

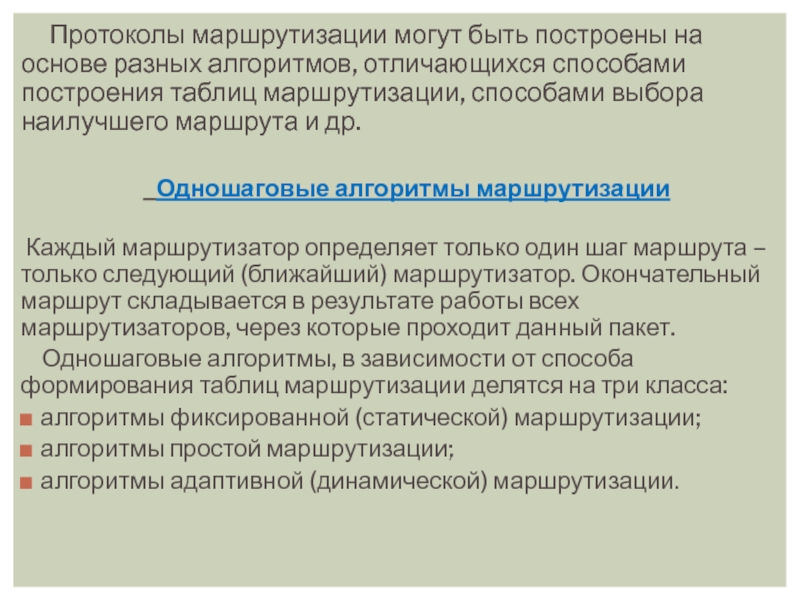

Протоколы маршрутизации могут быть построены на основе разных алгоритмов, отличающихся способами построения таблиц маршрутизации,
Текст слайда:

Протоколы маршрутизации могут быть построены на основе разных алгоритмов, отличающихся способами построения таблиц маршрутизации, способами выбора наилучшего маршрута и др.

Одношаговые алгоритмы маршрутизации

Каждый маршрутизатор определяет только один шаг маршрута – только следующий (ближайший) маршрутизатор. Окончательный маршрут складывается в результате работы всех маршрутизаторов, через которые проходит данный пакет.
Одношаговые алгоритмы, в зависимости от способа формирования таблиц маршрутизации делятся на три класса:
алгоритмы фиксированной (статической) маршрутизации;
алгоритмы простой маршрутизации;
алгоритмы адаптивной (динамической) маршрутизации.


Слайд 18

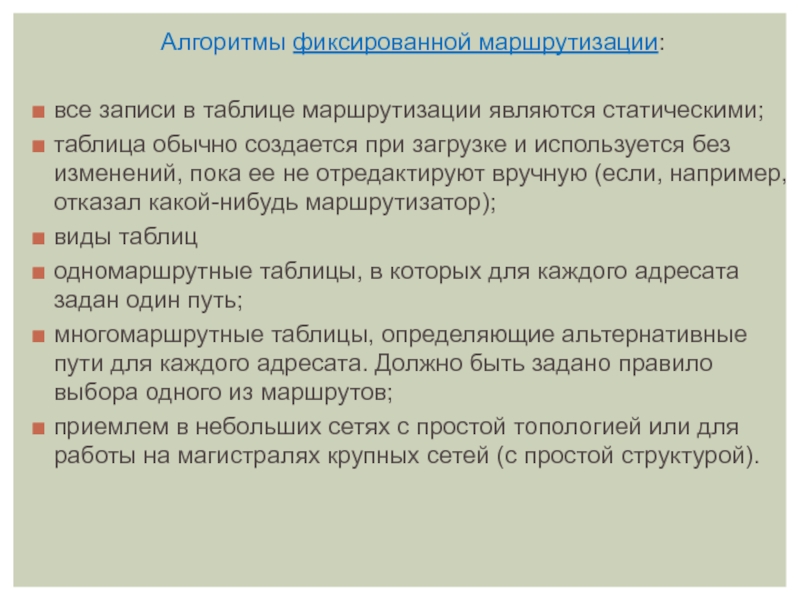

Алгоритмы фиксированной маршрутизации:все записи в таблице маршрутизации являются статическими;таблица обычно создается при загрузке и используется без изменений, пока
Текст слайда:

Алгоритмы фиксированной маршрутизации:

все записи в таблице маршрутизации являются статическими;
таблица обычно создается при загрузке и используется без изменений, пока ее не отредактируют вручную (если, например, отказал какой-нибудь маршрутизатор);
виды таблиц
одномаршрутные таблицы, в которых для каждого адресата задан один путь;
многомаршрутные таблицы, определяющие альтернативные пути для каждого адресата. Должно быть задано правило выбора одного из маршрутов;
приемлем в небольших сетях с простой топологией или для работы на магистралях крупных сетей (с простой структурой).


Слайд 19
В алгоритмах с простой маршрутизацией таблица маршрутизации либо вовсе не используется, либо строится без участия протоколов маршрутизации.
Текст слайда:

В алгоритмах с простой маршрутизацией таблица маршрутизации либо вовсе не используется, либо строится без участия протоколов маршрутизации.

Выделяют три типа простой маршрутизации:
случайная маршрутизация, когда прибывший пакет посылается в случайном направлении, кроме исходного;
лавинная маршрутизация, когда пакет широковещательно посылается по всем возможным направлениям, кроме исходного;
маршрутизация по предыдущему мосту, когда маршрут выбирается по таблице, но таблица строится, как у моста, путем анализа адресных полей, поступающих пакетов.


Слайд 20

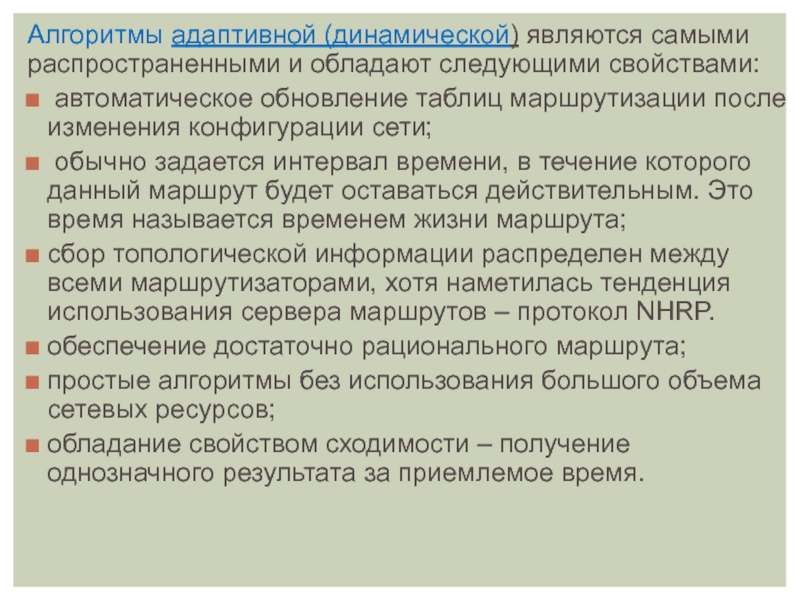

Алгоритмы адаптивной (динамической) являются самыми распространенными и обладают следующими свойствами: автоматическое обновление таблиц маршрутизации после изменения конфигурации сети; обычно задается интервал
Текст слайда:

Алгоритмы адаптивной (динамической) являются самыми распространенными и обладают следующими свойствами:
 автоматическое обновление таблиц маршрутизации после изменения конфигурации сети;
 обычно задается интервал времени, в течение которого данный маршрут будет оставаться действительным. Это время называется временем жизни маршрута;
сбор топологической информации распределен между всеми маршрутизаторами, хотя наметилась тенденция использования сервера маршрутов – протокол NHRP.
обеспечение достаточно рационального маршрута;
простые алгоритмы без использования большого объема сетевых ресурсов;
обладание свойством сходимости – получение однозначного результата за приемлемое время.


Слайд 21

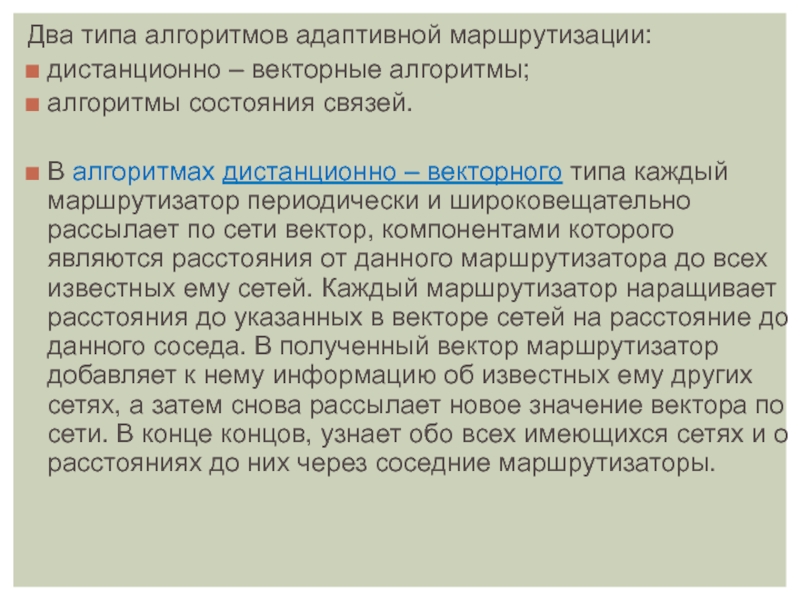

Два типа алгоритмов адаптивной маршрутизации:дистанционно – векторные алгоритмы;алгоритмы состояния связей.В алгоритмах дистанционно – векторного типа каждый маршрутизатор периодически и
Текст слайда:

Два типа алгоритмов адаптивной маршрутизации:
дистанционно – векторные алгоритмы;
алгоритмы состояния связей.

В алгоритмах дистанционно – векторного типа каждый маршрутизатор периодически и широковещательно рассылает по сети вектор, компонентами которого являются расстояния от данного маршрутизатора до всех известных ему сетей. Каждый маршрутизатор наращивает расстояния до указанных в векторе сетей на расстояние до данного соседа. В полученный вектор маршрутизатор добавляет к нему информацию об известных ему других сетях, а затем снова рассылает новое значение вектора по сети. В конце концов, узнает обо всех имеющихся сетях и о расстояниях до них через соседние маршрутизаторы.



Слайд 22

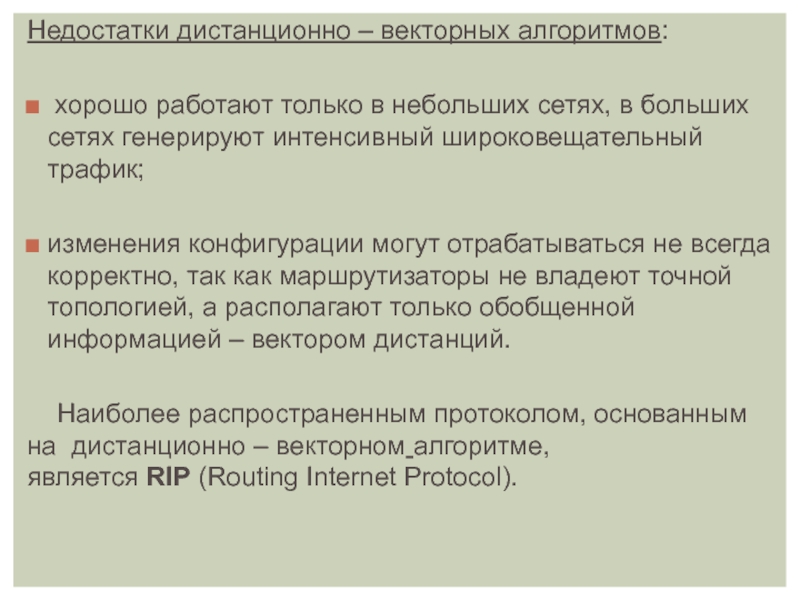

Недостатки дистанционно – векторных алгоритмов: хорошо работают только в небольших сетях, в больших сетях генерируют интенсивный широковещательный трафик;изменения
Текст слайда:

Недостатки дистанционно – векторных алгоритмов:

 хорошо работают только в небольших сетях, в больших сетях генерируют интенсивный широковещательный трафик;

изменения конфигурации могут отрабатываться не всегда корректно, так как маршрутизаторы не владеют точной топологией, а располагают только обобщенной информацией – вектором дистанций.

Наиболее распространенным протоколом, основанным на  дистанционно – векторном алгоритме, является RIP (Routing Internet Protocol).


Слайд 23

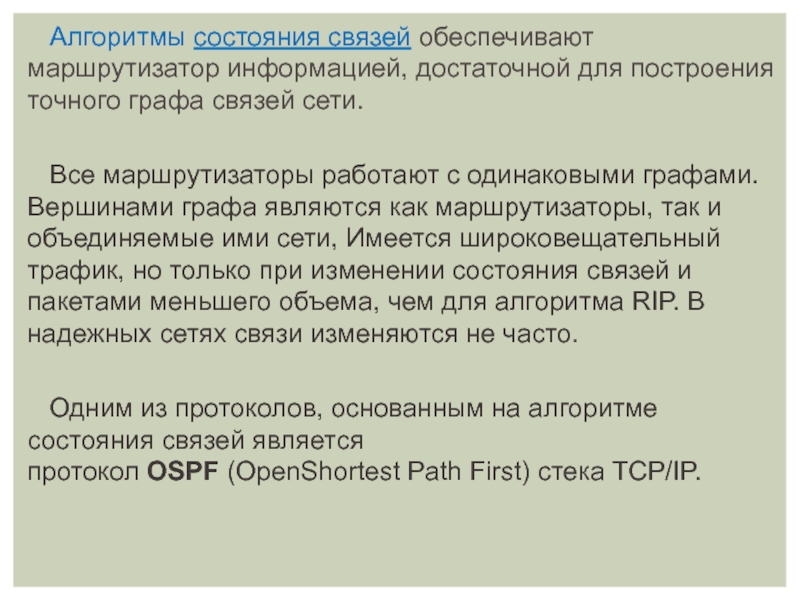

Алгоритмы состояния связей обеспечивают маршрутизатор информацией, достаточной для построения точного графа связей сети.  Все маршрутизаторы работают
Текст слайда:

Алгоритмы состояния связей обеспечивают маршрутизатор информацией, достаточной для построения точного графа связей сети.

Все маршрутизаторы работают с одинаковыми графами. Вершинами графа являются как маршрутизаторы, так и объединяемые ими сети, Имеется широковещательный трафик, но только при изменении состояния связей и пакетами меньшего объема, чем для алгоритма RIP. В надежных сетях связи изменяются не часто.

Одним из протоколов, основанным на алгоритме состояния связей является протокол OSPF (OpenShortest Path First) стека TCP/IP.


Слайд 24
Спасибо за внимание !!! 
Текст слайда:

Спасибо за внимание !!! 
