Базовые логические элементы В Булевой алгебре, на которой базируется вся цифровая техника, электронные элементы должны выполнять ряд определённых действий. Это так называемый логический базис. Вот три основных действия:ИЛИ – логическое сложение (дизъюнкция) – OR;И – логическое

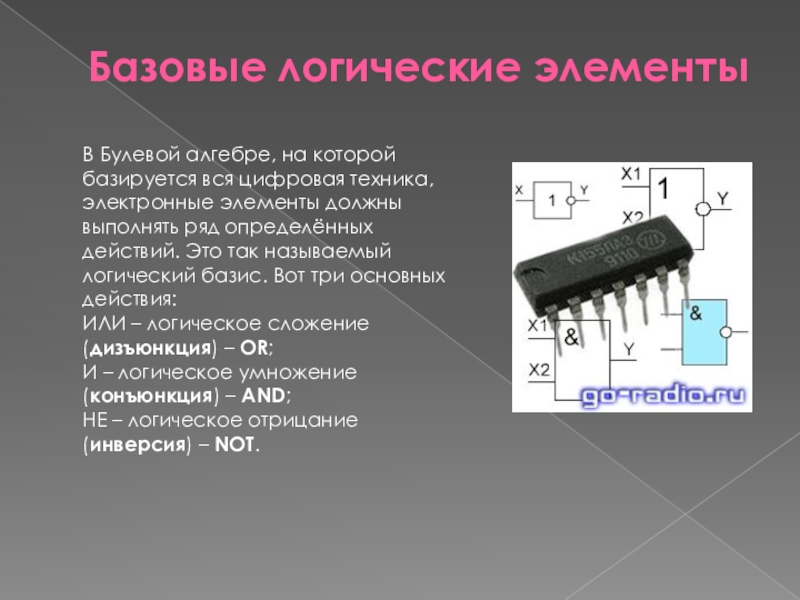

Слайд 2Базовые логические элементы
В Булевой алгебре, на которой базируется вся цифровая техника,
электронные элементы должны выполнять ряд определённых действий. Это так называемый логический базис. Вот три основных действия:
ИЛИ – логическое сложение (дизъюнкция) – OR;
И – логическое умножение (конъюнкция) – AND;
НЕ – логическое отрицание (инверсия) – NOT.
ИЛИ – логическое сложение (дизъюнкция) – OR;
И – логическое умножение (конъюнкция) – AND;
НЕ – логическое отрицание (инверсия) – NOT.

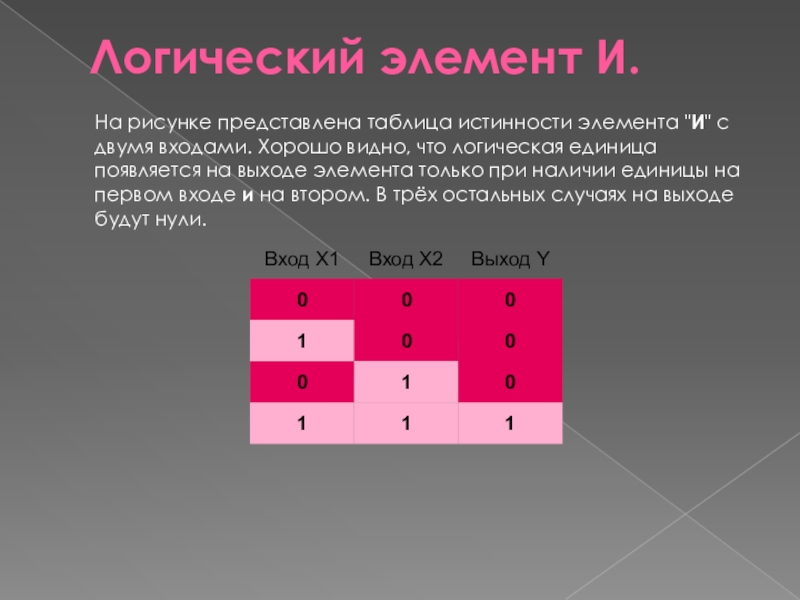

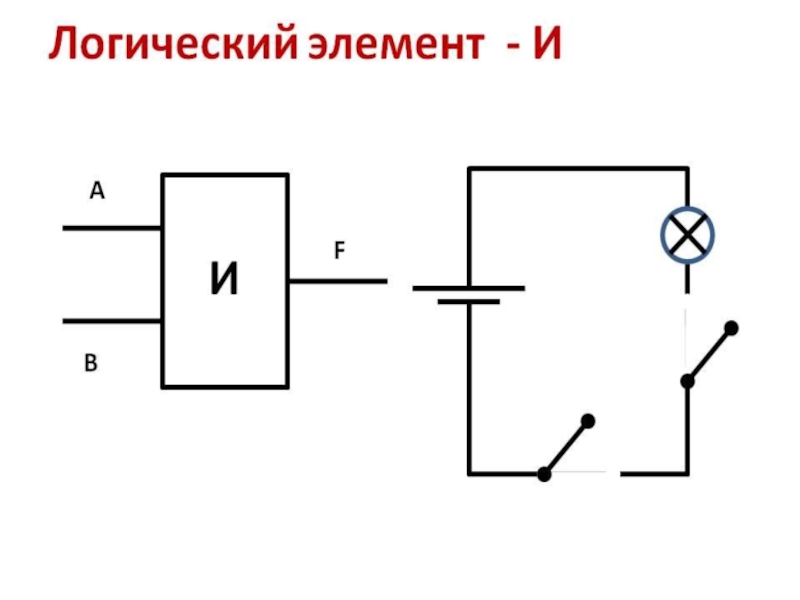

Слайд 3Логический элемент И.
На рисунке представлена таблица истинности элемента "И" с двумя
входами. Хорошо видно, что логическая единица появляется на выходе элемента только при наличии единицы на первом входе и на втором. В трёх остальных случаях на выходе будут нули.

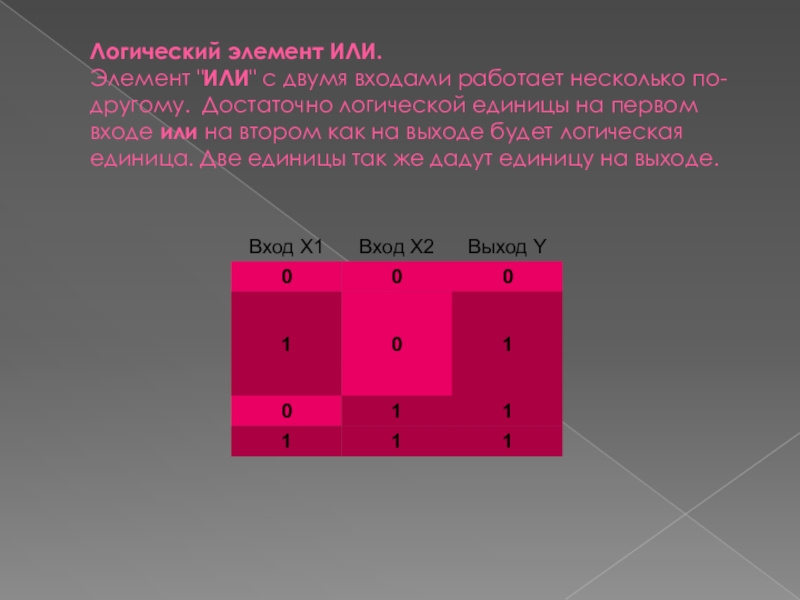

Слайд 4Логический элемент ИЛИ. Элемент "ИЛИ" с двумя входами работает несколько по-другому. Достаточно
логической единицы на первом входе или на втором как на выходе будет логическая единица. Две единицы так же дадут единицу на выходе.

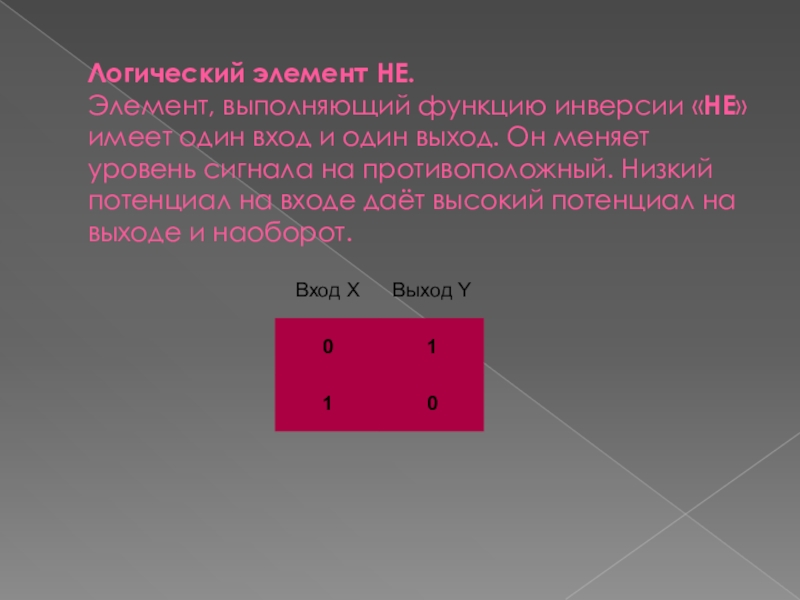

Слайд 5Логический элемент НЕ. Элемент, выполняющий функцию инверсии «НЕ» имеет один вход и
один выход. Он меняет уровень сигнала на противоположный. Низкий потенциал на входе даёт высокий потенциал на выходе и наоборот.

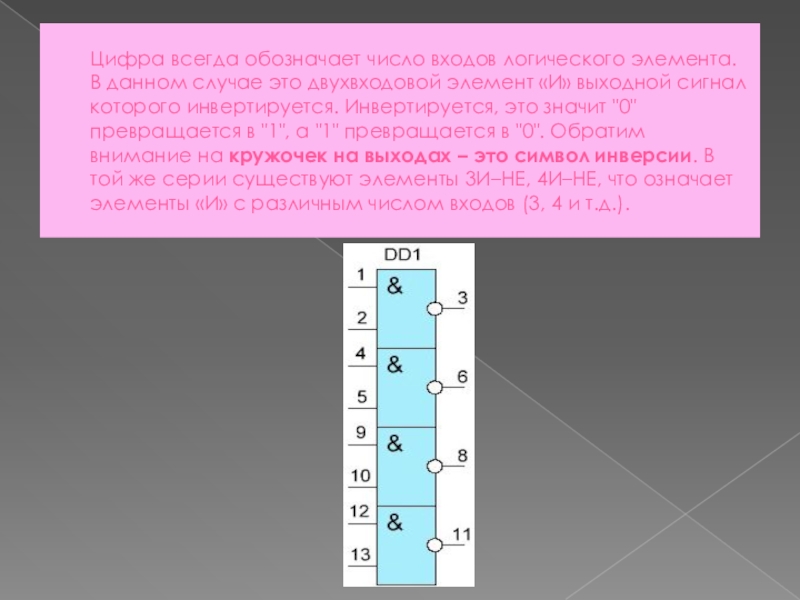

Слайд 6Цифра всегда обозначает число входов логического элемента. В данном случае это
двухвходовой элемент «И» выходной сигнал которого инвертируется. Инвертируется, это значит "0" превращается в "1", а "1" превращается в "0". Обратим внимание на кружочек на выходах – это символ инверсии. В той же серии существуют элементы 3И–НЕ, 4И–НЕ, что означает элементы «И» с различным числом входов (3, 4 и т.д.).
Слайд 7Логический элемент 2ИЛИ-НЕ. Логический элемент 2ИЛИ – НЕ представлен в серии К155
микросхемой 155ЛЕ1. Она содержит в одном корпусе четыре независимых элемента. Таблица истинности так же отличается от схемы "ИЛИ" применением инвертирования выходного сигнала.

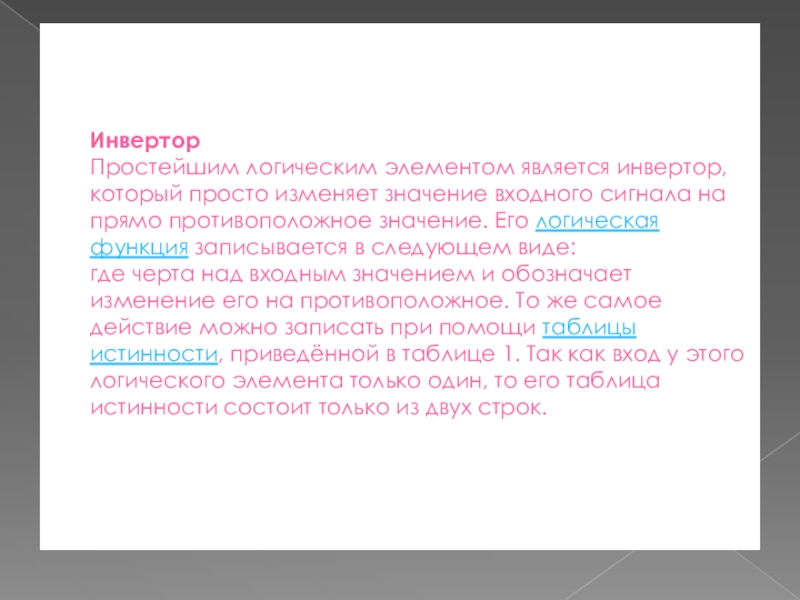

Слайд 9Инвертор Простейшим логическим элементом является инвертор, который просто изменяет значение входного сигнала
на прямо противоположное значение. Его логическая функция записывается в следующем виде:
где черта над входным значением и обозначает изменение его на противоположное. То же самое действие можно записать при помощи таблицы истинности, приведённой в таблице 1. Так как вход у этого логического элемента только один, то его таблица истинности состоит только из двух строк.

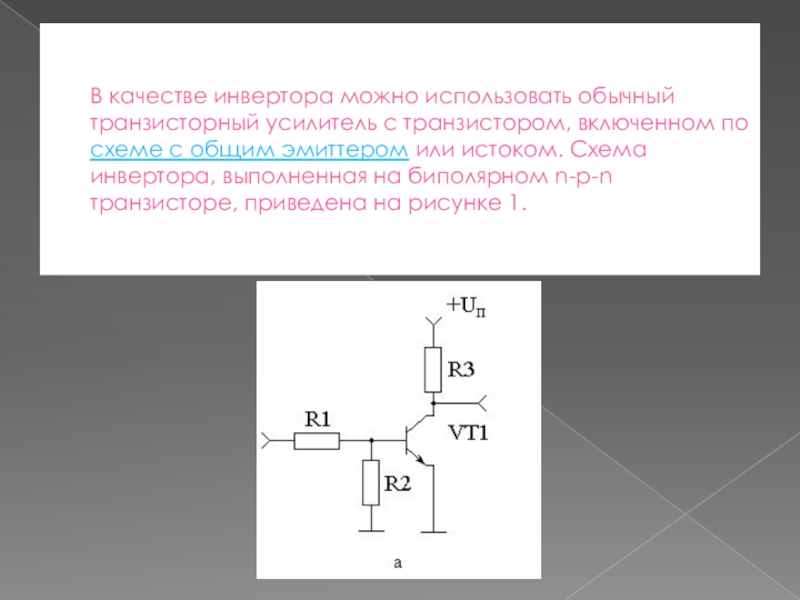

Слайд 10В качестве инвертора можно использовать обычный транзисторный усилитель с транзистором, включенном
по схеме с общим эмиттером или истоком. Схема инвертора, выполненная на биполярном n-p-n транзисторе, приведена на рисунке 1.
