Презентация, доклад к уроку по Информатике на тему Звуковые карты для СПО

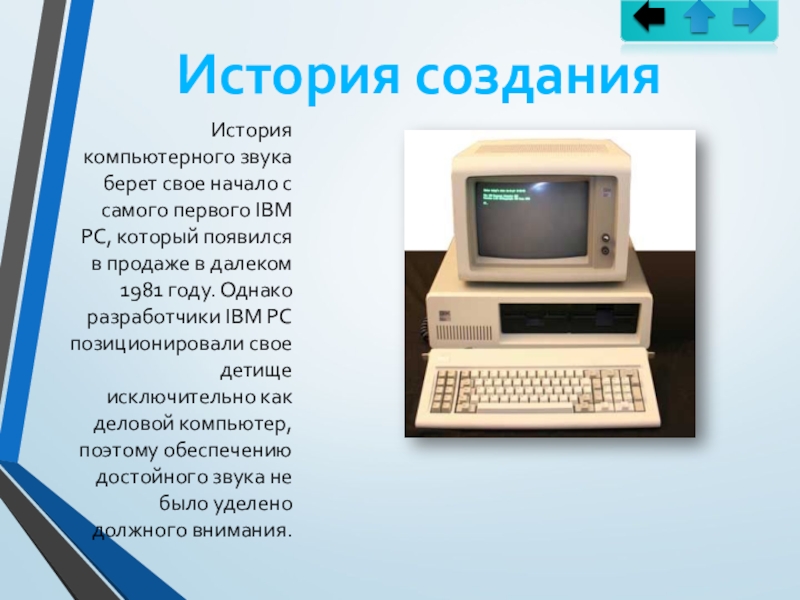

PC, который появился в продаже в далеком 1981 году. Однако разработчики IBM PC позиционировали свое детище исключительно как деловой компьютер, поэтому обеспечению достойного звука не было уделено должного внимания.

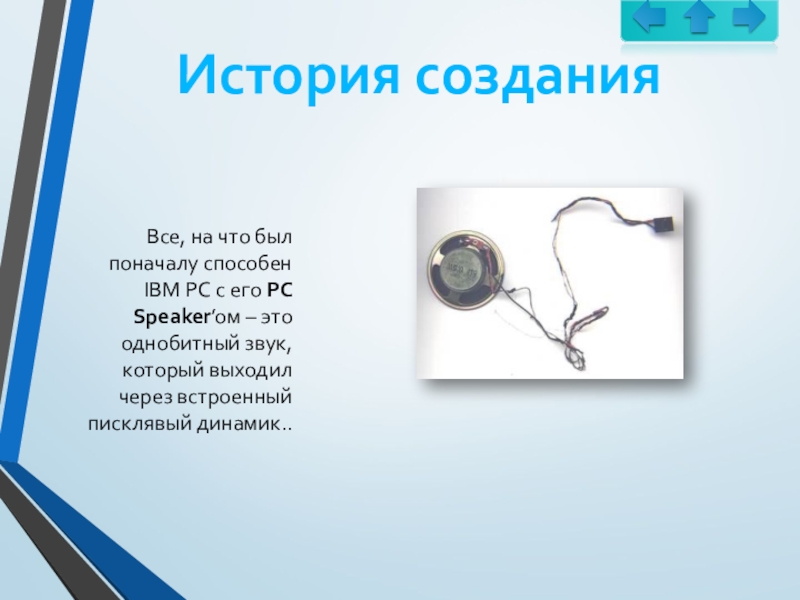

PC Speaker’ом – это однобитный звук, который выходил через встроенный писклявый динамик..

требовалась замена, и спустя несколько лет, в середине 80-х, на нем наконец появилась первая полноценная 8-битная звуковая плата AdLib Music Synthesizer от компании AdLib, в основе которой лежал чип Yamaha YM3812 (который изначально использовался для игрушечных музыкальных инструментов Yamaha).

позволяла воспроизводить музыку только в формате MIDI (не более 15 инструментов). Ни о какой записи звука или полноценной музыке тогда не шло и речи, но первый шаг на пути эволюции уже был сделан.

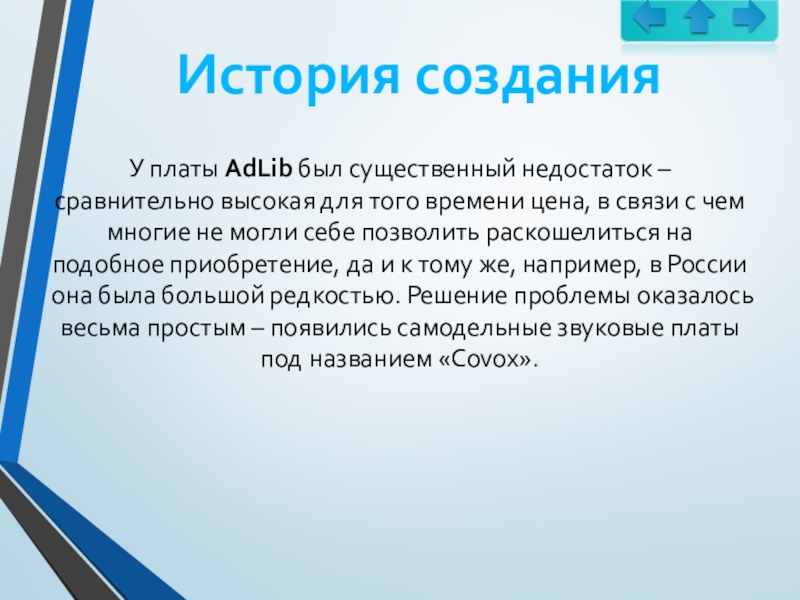

того времени цена, в связи с чем многие не могли себе позволить раскошелиться на подобное приобретение, да и к тому же, например, в России она была большой редкостью. Решение проблемы оказалось весьма простым – появились самодельные звуковые платы под названием «Covox».

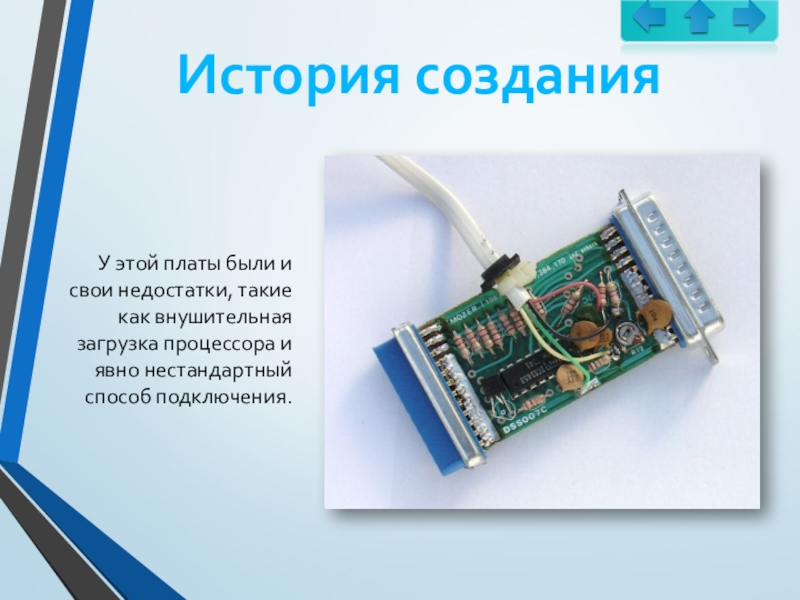

AdLib’у. Covox подключалась к параллельному порту (LPT), звук подавался через усилитель на любой динамик, а спаять подобную плату человеку, не понаслышке знакомому с паяльником, было не так уж и сложно.

загрузка процессора и явно нестандартный способ подключения.

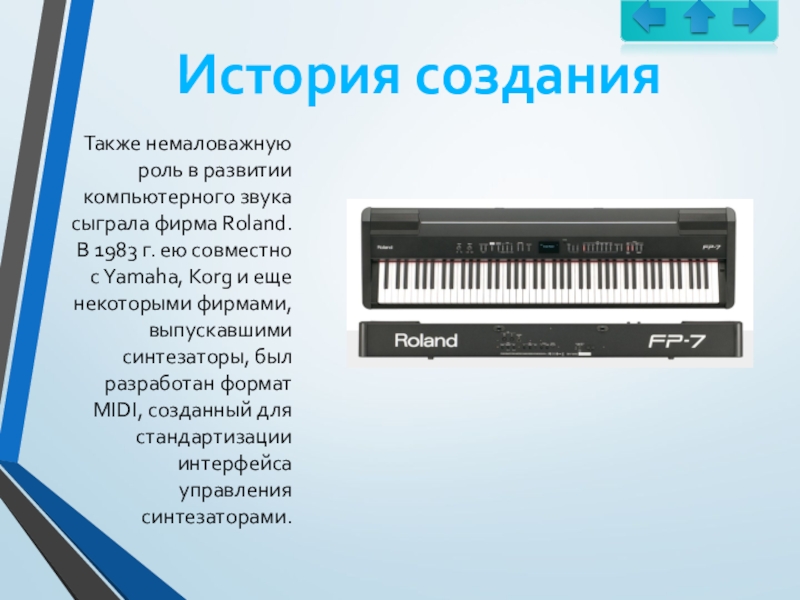

В 1983 г. ею совместно с Yamaha, Korg и еще некоторыми фирмами, выпускавшими синтезаторы, был разработан формат MIDI, созданный для стандартизации интерфейса управления синтезаторами.

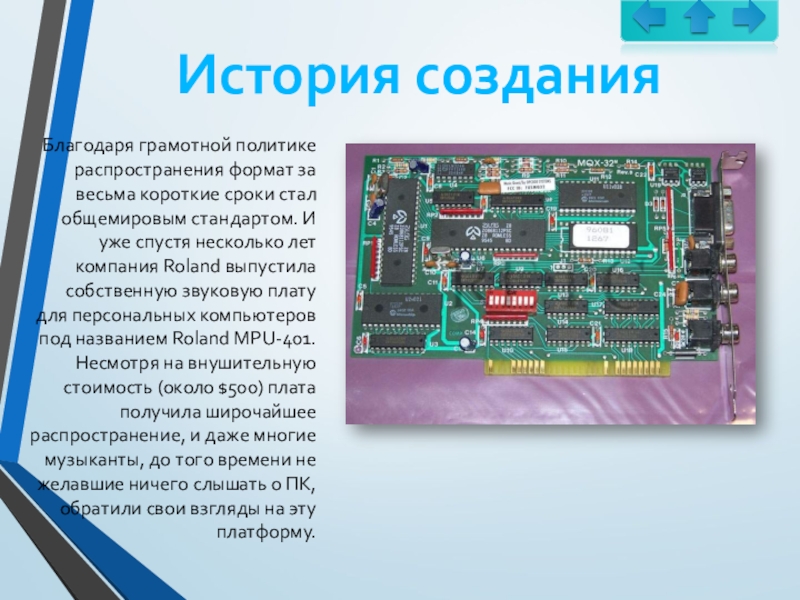

общемировым стандартом. И уже спустя несколько лет компания Roland выпустила собственную звуковую плату для персональных компьютеров под названием Roland MPU-401. Несмотря на внушительную стоимость (около $500) плата получила широчайшее распространение, и даже многие музыканты, до того времени не желавшие ничего слышать о ПК, обратили свои взгляды на эту платформу.

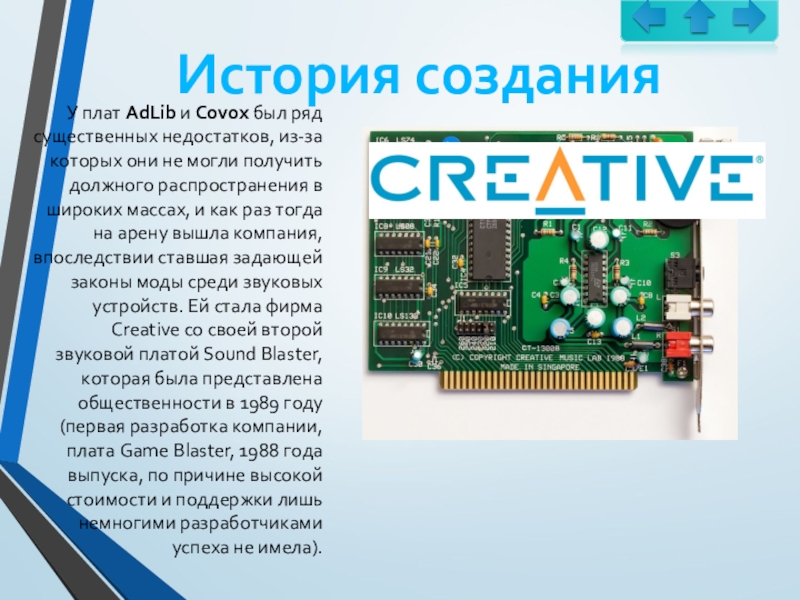

которых они не могли получить должного распространения в широких массах, и как раз тогда на арену вышла компания, впоследствии ставшая задающей законы моды среди звуковых устройств. Ей стала фирма Creative со своей второй звуковой платой Sound Blaster, которая была представлена общественности в 1989 году (первая разработка компании, плата Game Blaster, 1988 года выпуска, по причине высокой стоимости и поддержки лишь немногими разработчиками успеха не имела).

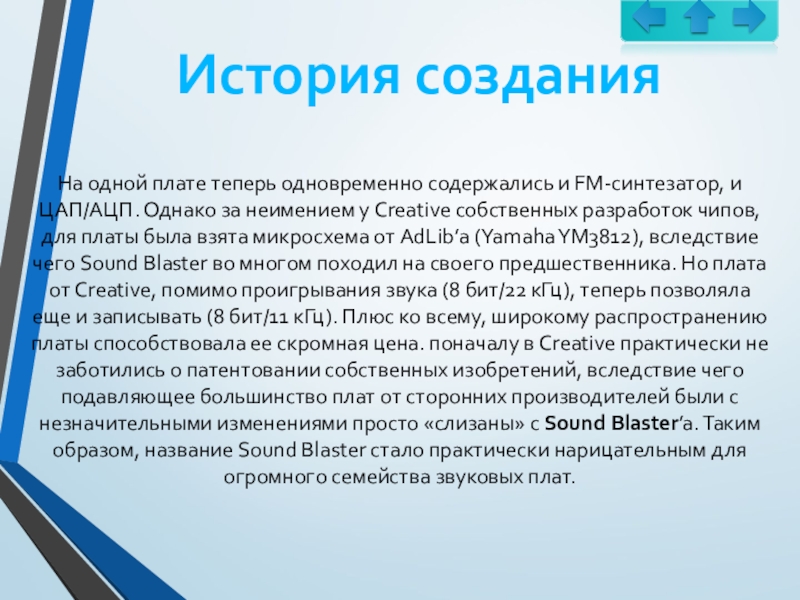

Однако за неимением у Creative собственных разработок чипов, для платы была взята микросхема от AdLib’а (Yamaha YM3812), вследствие чего Sound Blaster во многом походил на своего предшественника. Но плата от Creative, помимо проигрывания звука (8 бит/22 кГц), теперь позволяла еще и записывать (8 бит/11 кГц). Плюс ко всему, широкому распространению платы способствовала ее скромная цена. поначалу в Creative практически не заботились о патентовании собственных изобретений, вследствие чего подавляющее большинство плат от сторонних производителей были с незначительными изменениями просто «слизаны» с Sound Blaster’а. Таким образом, название Sound Blaster стало практически нарицательным для огромного семейства звуковых плат.

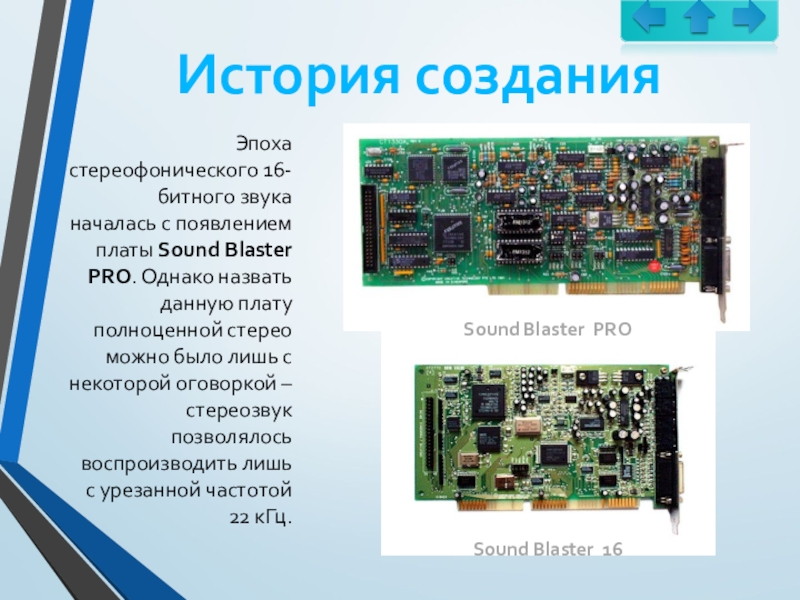

PRO. Однако назвать данную плату полноценной стерео можно было лишь с некоторой оговоркой – стереозвук позволялось воспроизводить лишь с урезанной частотой 22 кГц.

Sound Blaster 16

Sound Blaster PRO

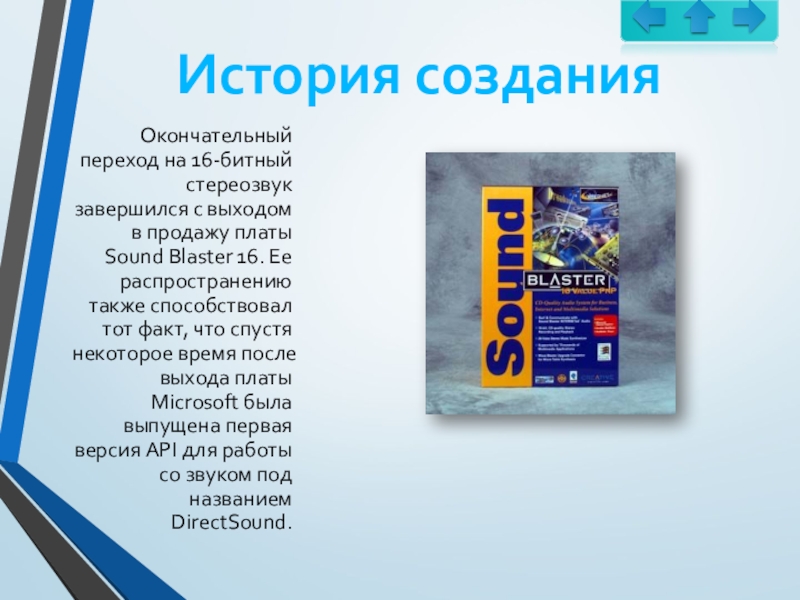

платы Sound Blaster 16. Ее распространению также способствовал тот факт, что спустя некоторое время после выхода платы Microsoft была выпущена первая версия API для работы со звуком под названием DirectSound.

Именно тогда начались первые попытки создать объемный звук. Пионером в этой области выступила малоизвестная на тот момент компания Aureal, разработавшая в 1997 году собственную технологию трехмерного звука A3D.

под названием Aureal Vortex (сердцем которой являлся аудиопроцессор Vortex (AU8810) – также собственная разработка компании).

в новой перспективной отрасли, поэтому в скором времени в Creative принялись за разработку собственной технологии. Таким образом, в итоге в середине 1999 года вышли расширение стандартного API DirectSound 3D под названием EAX (Environmental Audio eXtensions) и новый аудиопроцессор EMU10K1.

Sound Blaster Live! После выхода системы EAX последовала непродолжительная борьба форматов EAX и A3D, в которой проигравшей стороной вполне закономерно оказалась меньшая компания – Aureal, которая после этого была вынуждена вместе со всеми своими разработками продаться Creative. После этого разработки Aureal послужили для дальнейшего совершенствования системы EAX.

новую шину PCI, пришедшую на замену морально устаревшей ISA. Шина PCI позволила передавать данные со скоростью 100 Мб/сек и даже более, что открывало огромный простор для дальнейшей эволюции звуковых плат.

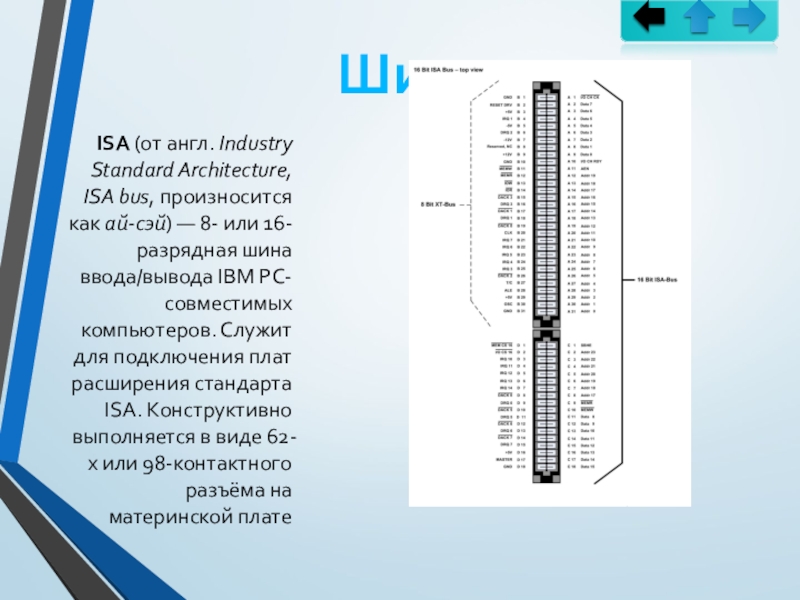

или 16-разрядная шина ввода/вывода IBM PC-совместимых компьютеров. Служит для подключения плат расширения стандарта ISA. Конструктивно выполняется в виде 62-х или 98-контактного разъёма на материнской плате

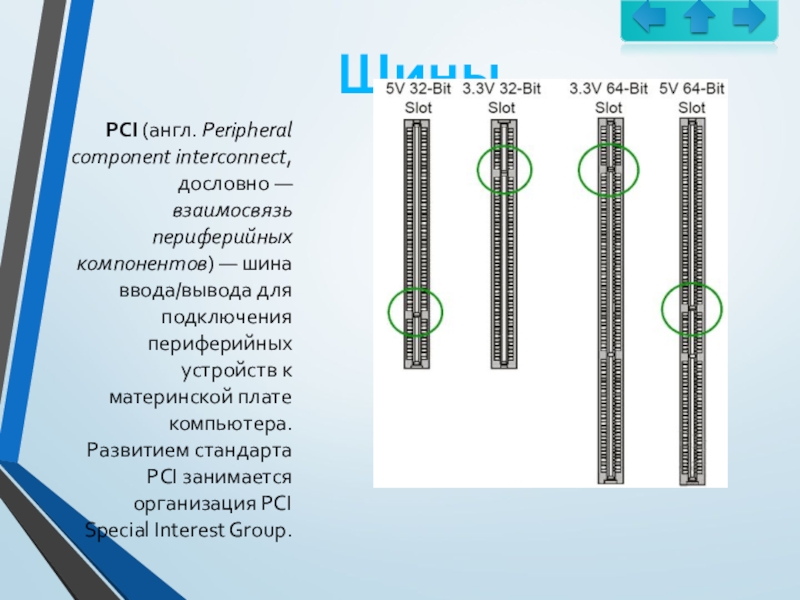

ввода/вывода для подключения периферийных устройств к материнской плате компьютера. Развитием стандарта PCI занимается организация PCI Special Interest Group.

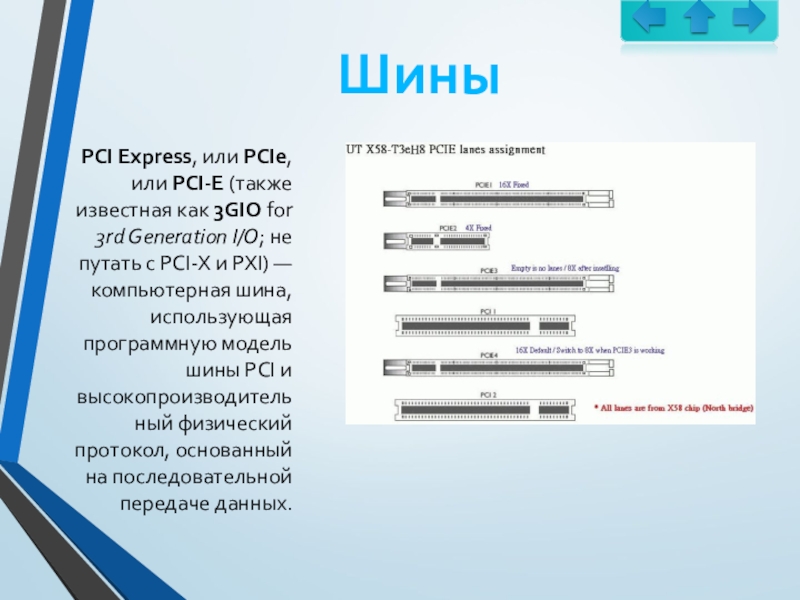

3rd Generation I/O; не путать с PCI-X и PXI) — компьютерная шина, использующая программную модель шины PCI и высокопроизводительный физический протокол, основанный на последовательной передаче данных.

работы, 100 и 133 МГц, а также механизма раздельных транзакций для улучшения производительности при одновременной работе нескольких устройств. Как правило, обратно совместима со всеми 3.3В и универсальными PCI-картами.

ряду. Компьютеры работают с дискретными величинами. Звуковые карты используют устройство известное как Аналогово-Цифровой Преобразователь (A/D или ADC или АЦП) для преобразования напряжений соответствующих звуковым волнам в численные значения, которые могут быть сохранены в памяти.

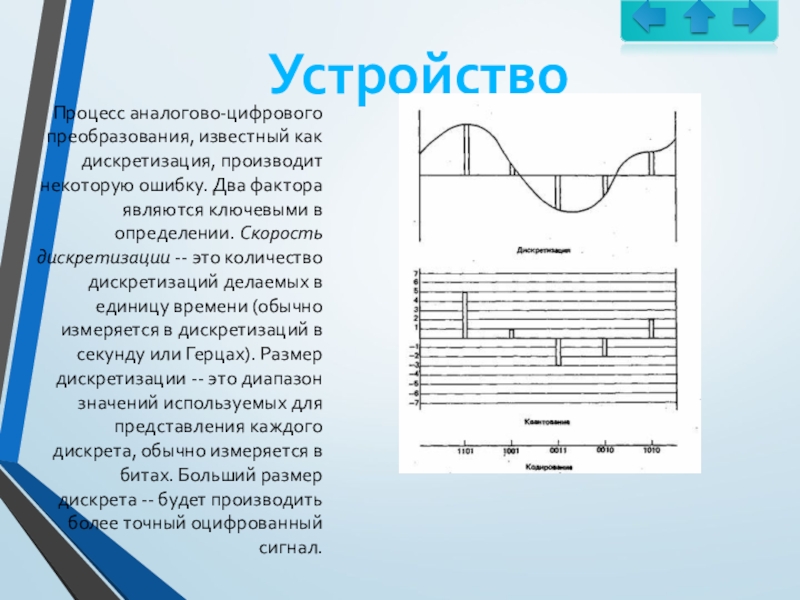

являются ключевыми в определении. Скорость дискретизации -- это количество дискретизаций делаемых в единицу времени (обычно измеряется в дискретизаций в секунду или Герцах). Размер дискретизации -- это диапазон значений используемых для представления каждого дискрета, обычно измеряется в битах. Больший размер дискрета -- будет производить более точный оцифрованный сигнал.

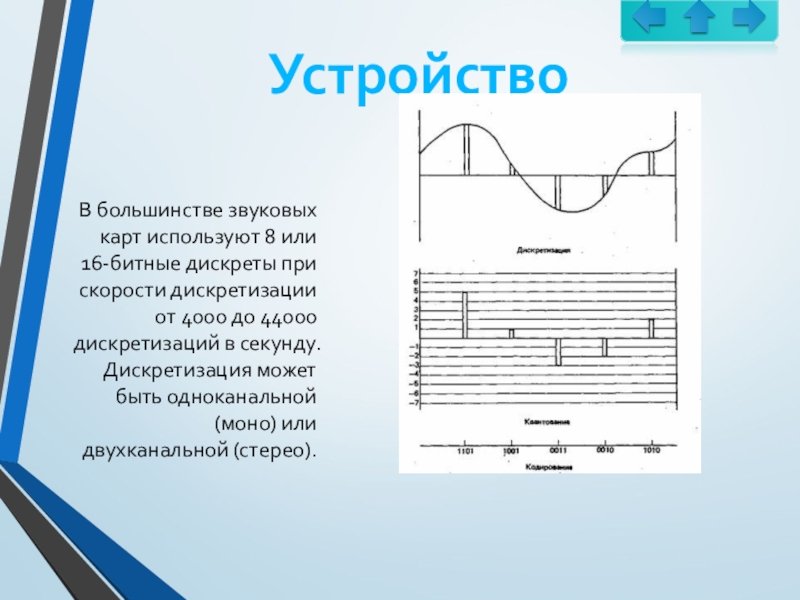

дискретизации от 4000 до 44000 дискретизаций в секунду. Дискретизация может быть одноканальной (моно) или двухканальной (стерео).

объединении различных волновых форм (например синусоидальной, треугольной, квадратной). FM синтез проще для реализации на оборудовании с ЦАП, но более трудный в программах и менее гибкий.

В этой схеме оцифрованные голоса могут быть загружены в выделенную память и затем проиграны, объединены и изменены с маленькой загрузкой процессора. Все современные звуковые карты поддерживают волновой синтез.

Interface), и это стандартный протокол оборудования и программного обеспечения для возможности соединения (обмена информацией) музыкальных инструментов друг с другом. События посылаемые сквозь шину MIDI могут также сохранятся в MIDI-файлах для последующего редактирования и проигрывания.

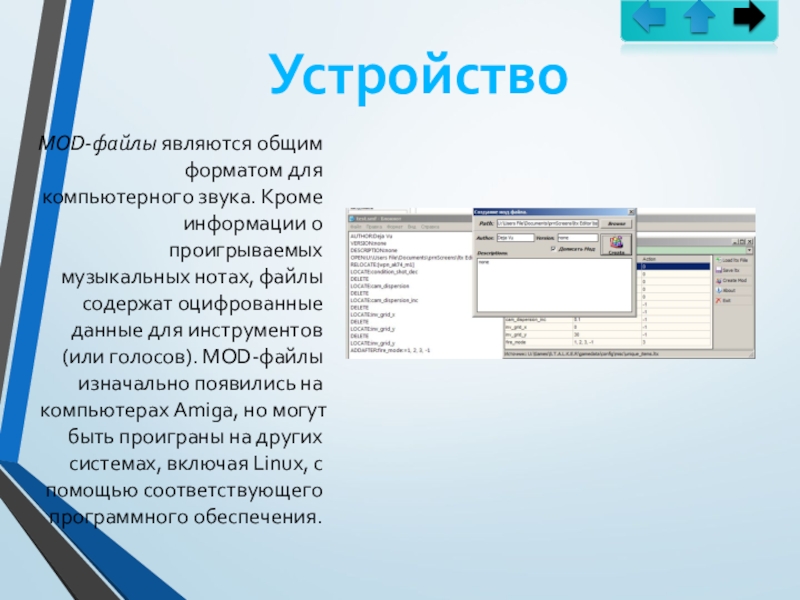

музыкальных нотах, файлы содержат оцифрованные данные для инструментов (или голосов). MOD-файлы изначально появились на компьютерах Amiga, но могут быть проиграны на других системах, включая Linux, с помощью соответствующего программного обеспечения.

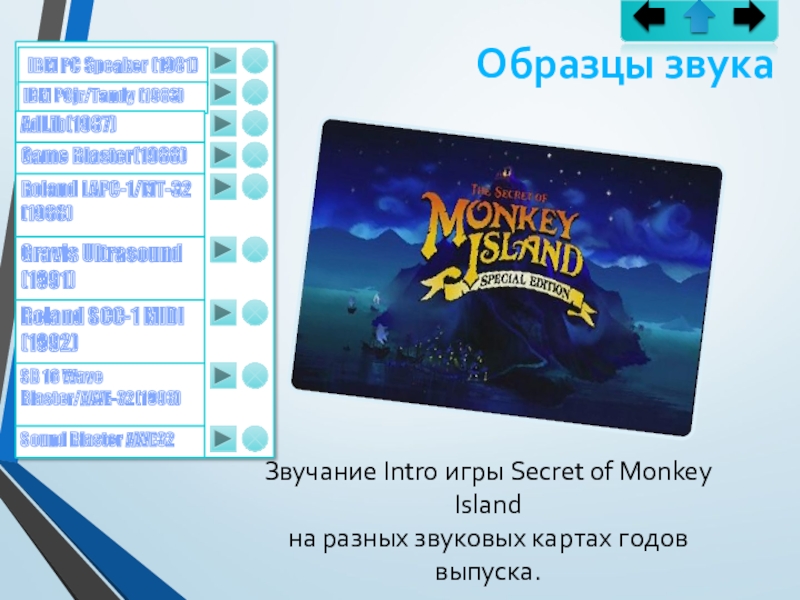

годов выпуска.

IBM PC Speaker (1981)

IBM PCjr/Tandy (1983)

AdLib(1987)

Game Blaster(1988)

Roland LAPC-1/MT-32 (1988)

Gravis Ultrasound (1991)

Roland SCC-1 MIDI (1992)

SB 16 Wave Blaster/AWE-32(1993)

Sound Blaster AWE32

Образцы звука
