Презентация, доклад к уроку информатики в 9 классе Построение графиков функций в PascalABC

Содержание

1. Презентация к уроку информатики в 9 классе Построение графиков функций в PascalABC
2. 1Ymax=600Xmax=800График функции y=cos xОбласть значений функции косинус [-1; 1], график слился с осью Х
3. 2Ymax=600Xmax=800График функции y=cos x, увеличенный в 50 разЕдиничный отрезок на экране 50 пикселей.
4. 3Ymax=600Xmax=800График функции y=cos x, увеличенный в 100 разЕдиничный отрезок на экране 100 пикселей.
5. 4y=3cos xy=cos x
6. 5Для построения графика функции y = k
7. 6y=cos 3xy=cos x
8. 7Для построения графика функции y = f(k
9. 8XYy=f(x)y= -f(x)Умножение функции на -1 отражает график симметрично относительно оси ОХ
10. 9y = - m f(x/m) Растянем (увеличим
11. 10XYO(0,0)320200600800x´= 400 + xy´= 300 + yX´Y´
12. 11x:=400;a:=400;while (x < WindowWidth) do begin
13. 12y=300a=300500400200100y:=y+100;a:=a-100y:=300;a:=300;while (y < WindowHeight) do begin
14. 13Program Grafic;Uses Crt, GraphABC;var x,i,y,m,a:integer; x1,y1,dx:real;procedure
15. 14procedure osi;begin SetPenWidth(2); SetPenColor(clBlue ); line(1,300,800,300); line(400,0,400,600);end;Function
16. 15procedure graphic;beginx1:=x1+dx/m;y1:= - f (x1 / m)*
17. 16begin m:=50; SetWindowWidth(800); SetWindowHeight(600); CenterWindow;
18. 17
19. 18XYy>0y
20. 19while (x1
21. 20РешениеПриближенные результаты:
22. 21Function f1 (x: real): real;Begin F1:=sin(x);End;Function f (x: real): real;Begin F:=1/2*x+1;End;
23. 22procedure graphic;begin x1:=x1+dx/m; y1:= - f (x1
24. 23while (x1
25. 24while (x1
26. 25 if (a-y=0) then begin
27. 26
28. 27Список используемой литературы: С. В. Филичев. Занимательный

1Ymax=600Xmax=800График функции y=cos xОбласть значений функции косинус [-1; 1], график слился с осью Х

Главная
Информатика
Презентация к уроку информатики в 9 классе Построение графиков функций в PascalABC

Слайд 1Построение графиков функций на PascalABC

Слайд 21
Ymax=600
Xmax=800
График функции y=cos x
Область значений функции косинус
[-1; 1],
график слился

с осью Х

Слайд 32
Ymax=600
Xmax=800

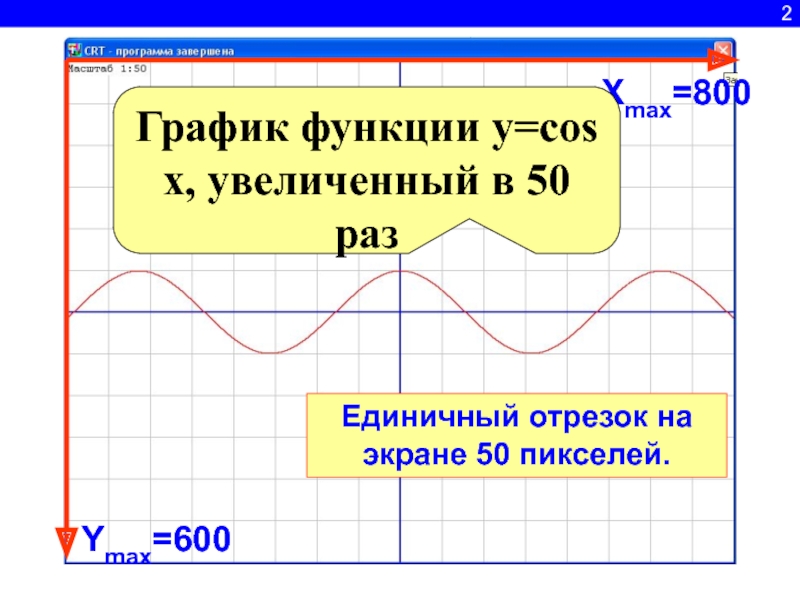

График функции y=cos x, увеличенный в 50 раз
Единичный отрезок на экране

50 пикселей.

Слайд 43
Ymax=600
Xmax=800
График функции y=cos x, увеличенный в 100 раз
Единичный отрезок на экране

100 пикселей.

Слайд 54

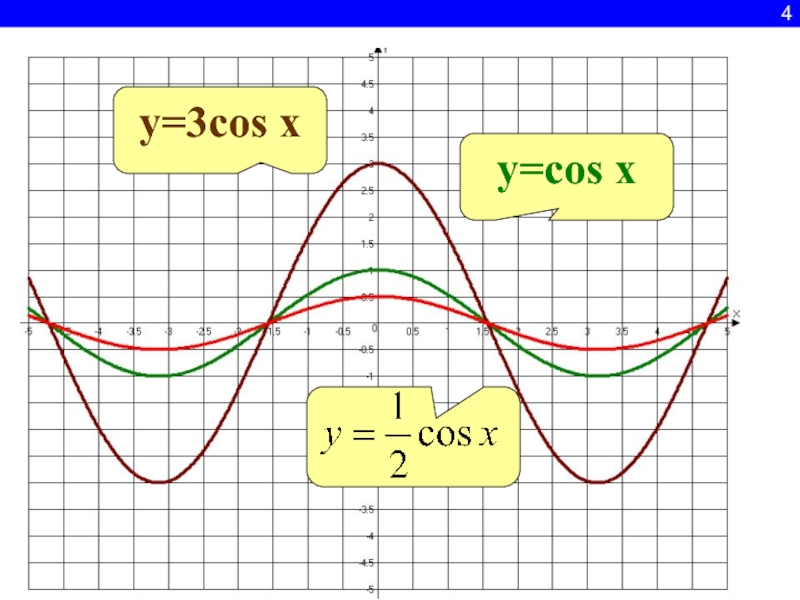

y=3cos x
y=cos x

Слайд 65
Для построения графика функции
y = k f(x)
необходимо график функции

y = f(x)
растянуть в k раз вдоль оси ОY для k >1
или сжать в 1/k раз вдоль оси OY для k<1

5Для построения графика функции y = k f(x) необходимо график функции y = f(x) растянуть в k

Слайд 76
y=cos 3x
y=cos x

Слайд 87

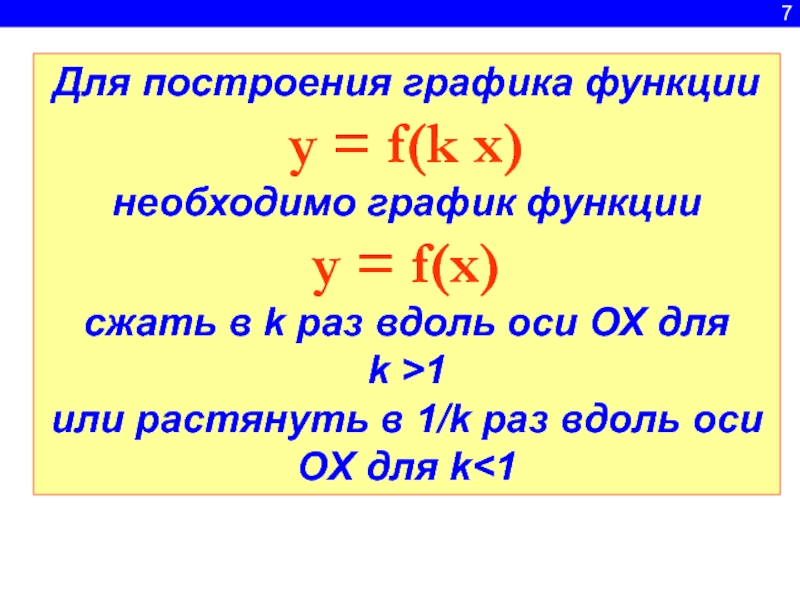

Для построения графика функции
y = f(k x)
необходимо график функции

y = f(x)
сжать в k раз вдоль оси ОХ для
k >1
или растянуть в 1/k раз вдоль оси OХ для k<1

7Для построения графика функции y = f(k x) необходимо график функции y = f(x) сжать в k

Слайд 98
X
Y

y=f(x)

y= -f(x)

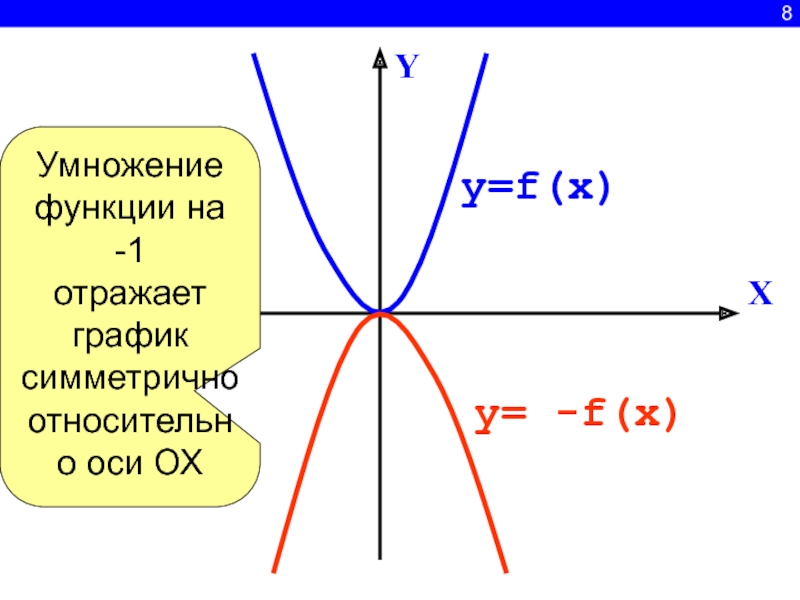

Умножение функции на
-1
отражает график симметрично относительно оси ОХ

Слайд 109

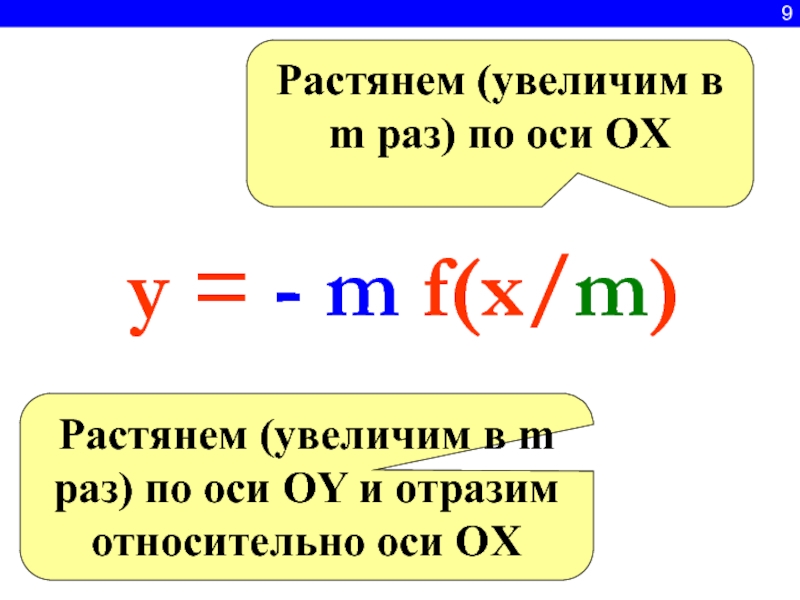

y = - m f(x/m)
Растянем (увеличим в m раз) по

оси OY и отразим относительно оси OX

Растянем (увеличим в m раз) по оси OX

9y = - m f(x/m) Растянем (увеличим в m раз) по оси OY и отразим относительно оси

Слайд 1110
X
Y
O(0,0)
320
200
600
800

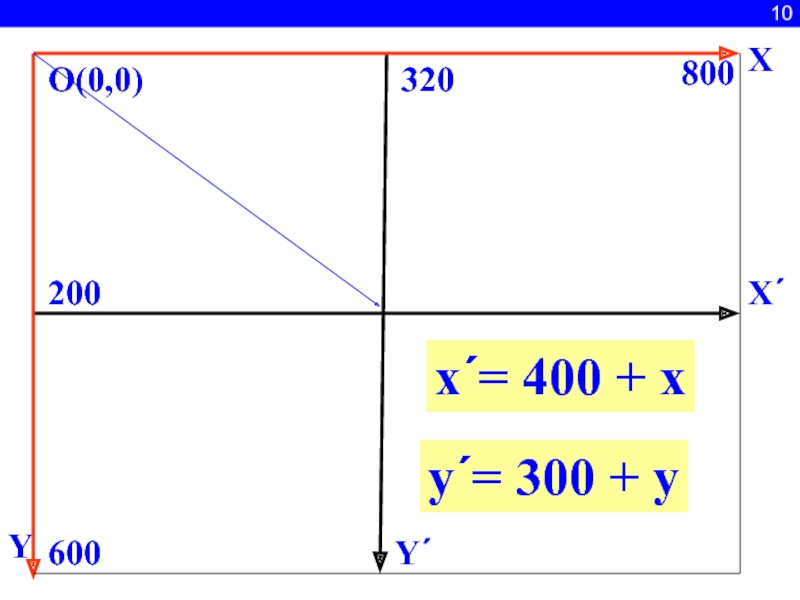

x´= 400 + x
y´= 300 + y
X´
Y´

Слайд 1211
x:=400;
a:=400;
while (x < WindowWidth) do begin

line(x,0,x,600);
line(a,0,a,600);
x:=x+m;
a:=a-m;
end;

x=400

a=400

500

600

700

300

200

100

x:=x+100;

a:=a-100

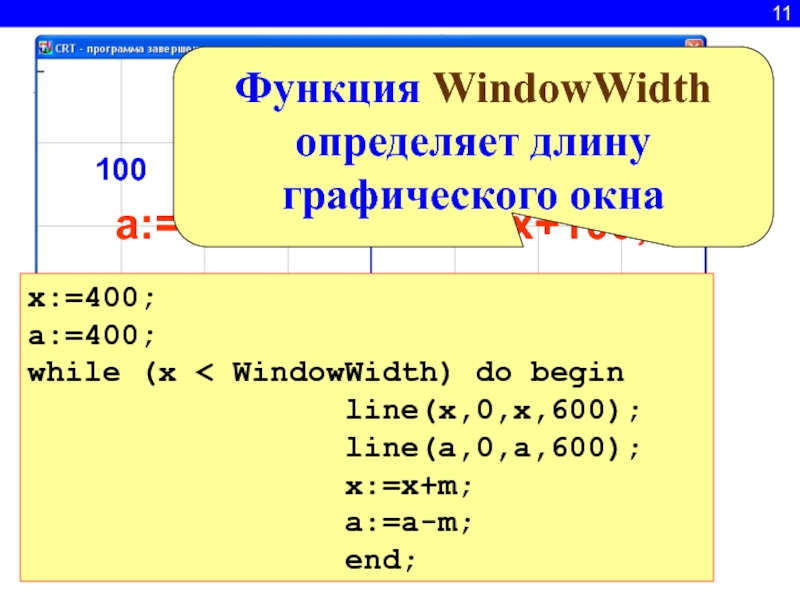

Функция WindowWidth определяет длину графического окна

11x:=400;a:=400;while (x < WindowWidth) do begin line(x,0,x,600);

Слайд 1312
y=300
a=300
500
400
200
100
y:=y+100;
a:=a-100
y:=300;
a:=300;
while (y < WindowHeight) do begin

line(0,y,800,y);
line(0,a,800,a);
y:=y+m;
a:=a-m;
end;

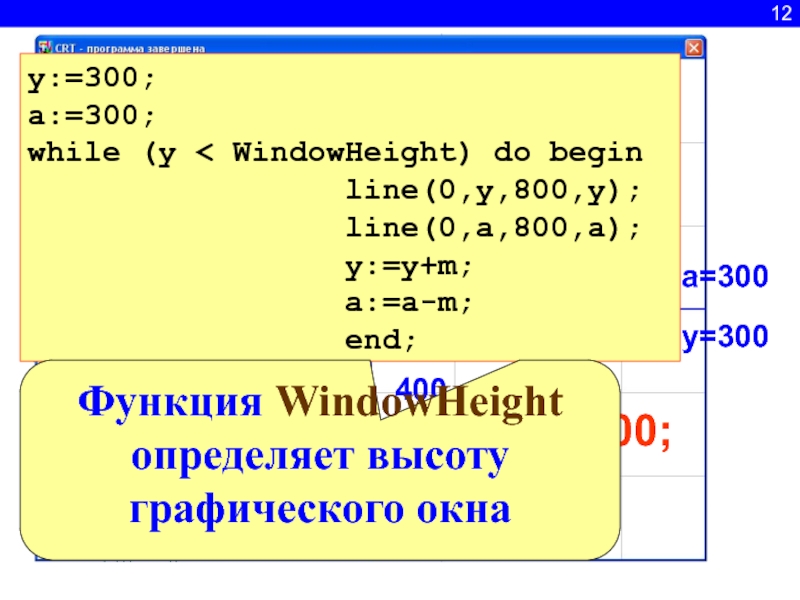

Функция WindowHeight определяет высоту графического окна

12y=300a=300500400200100y:=y+100;a:=a-100y:=300;a:=300;while (y < WindowHeight) do begin line(0,y,800,y);

Слайд 1413
Program Grafic;
Uses Crt, GraphABC;
var x,i,y,m,a:integer;
x1,y1,dx:real;
procedure setka;
begin
SetPenWidth(1);
SetPenColor(clLtGray);
{рисование

сетки, слайды 11,12}
end;

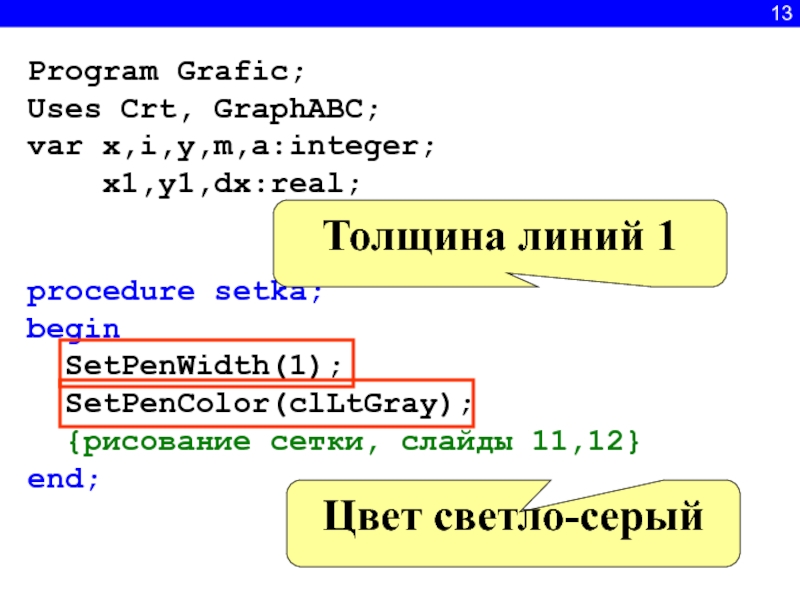

Толщина линий 1

Цвет светло-серый

13Program Grafic;Uses Crt, GraphABC;var x,i,y,m,a:integer; x1,y1,dx:real;procedure setka;begin SetPenWidth(1); SetPenColor(clLtGray); {рисование сетки, слайды 11,12}end;Толщина линий 1Цвет светло-серый

Слайд 1514

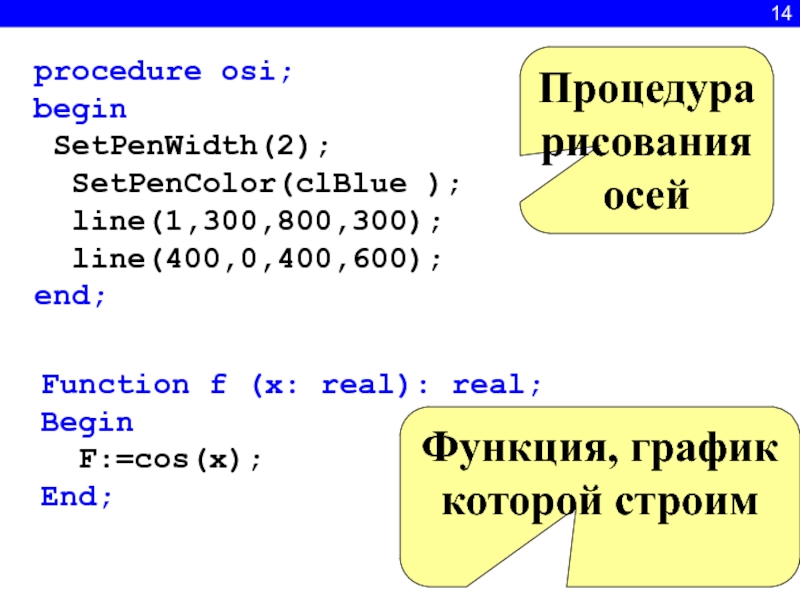

procedure osi;
begin
SetPenWidth(2);
SetPenColor(clBlue );
line(1,300,800,300);
line(400,0,400,600);
end;
Function f (x: real): real;
Begin

F:=cos(x);
End;

Процедура рисования осей

Функция, график которой строим

14procedure osi;begin SetPenWidth(2); SetPenColor(clBlue ); line(1,300,800,300); line(400,0,400,600);end;Function f (x: real): real;Begin F:=cos(x);End;Процедура рисования осейФункция, график которой строим

Слайд 1615
procedure graphic;
begin
x1:=x1+dx/m;
y1:= - f (x1 / m)* m;

x:=trunc(x1)+400; y:=trunc(y1)+300; SetPixel(x,y,clRed);
End;

Изменяем Х с некоторым шагом

Вычисляем Y в соответствии с масштабом и сразу переворачиваем

Преобразуем к целому типу и выполняем параллельный перенос

Рисуем точку красного цвета с координатами X иY

15procedure graphic;beginx1:=x1+dx/m;y1:= - f (x1 / m)* m;

Слайд 1716

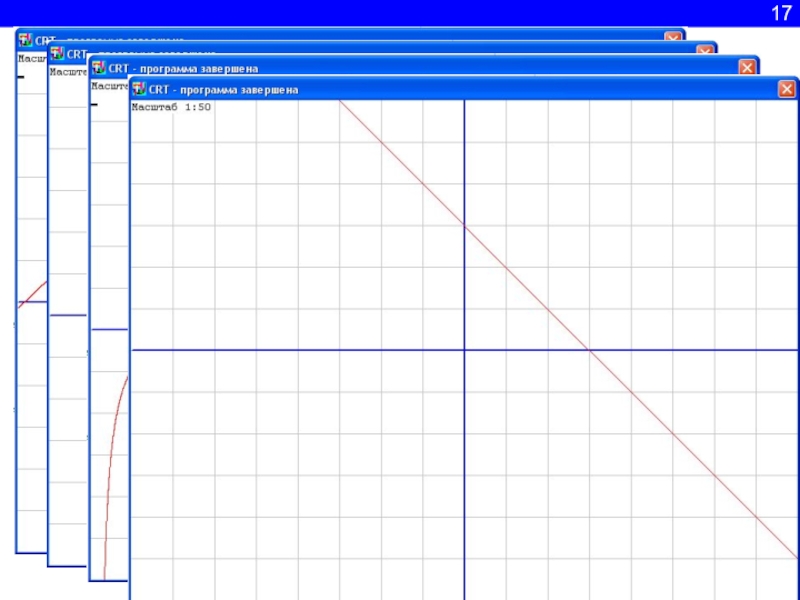

begin
m:=50;
SetWindowWidth(800);
SetWindowHeight(600);
CenterWindow;
setka;
osi;

dx:=1;
x1:=-400;
writeln('Масштаб 1:',m);
while (x1 < 400) do begin
graphic;
end;
end.

Устанавливаем размеры графического окна, и выравниваем его по центру

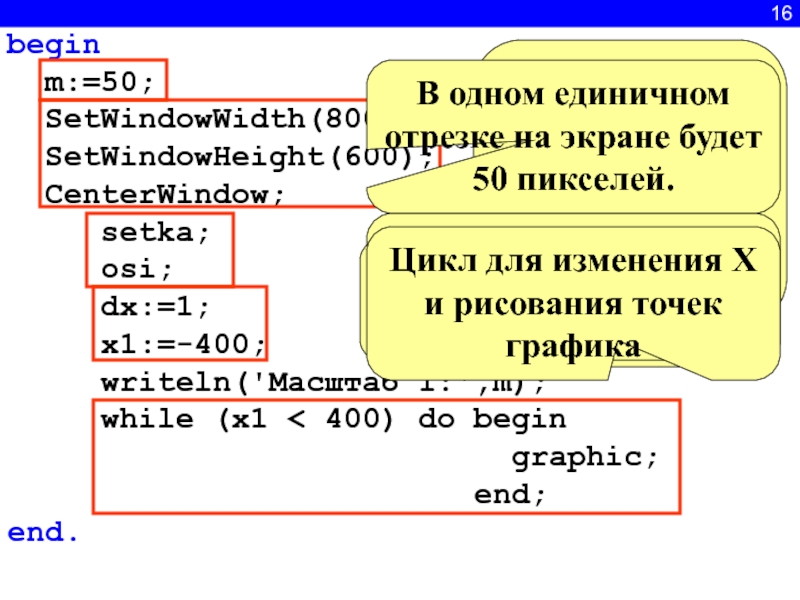

В одном единичном отрезке на экране будет 50 пикселей.

Вызываем процедуры рисования сетки и осей

Устанавливаем начальные значения

Цикл для изменения Х и рисования точек графика

16begin m:=50; SetWindowWidth(800); SetWindowHeight(600); CenterWindow; setka; osi; dx:=1; x1:=-400;

Слайд 2019

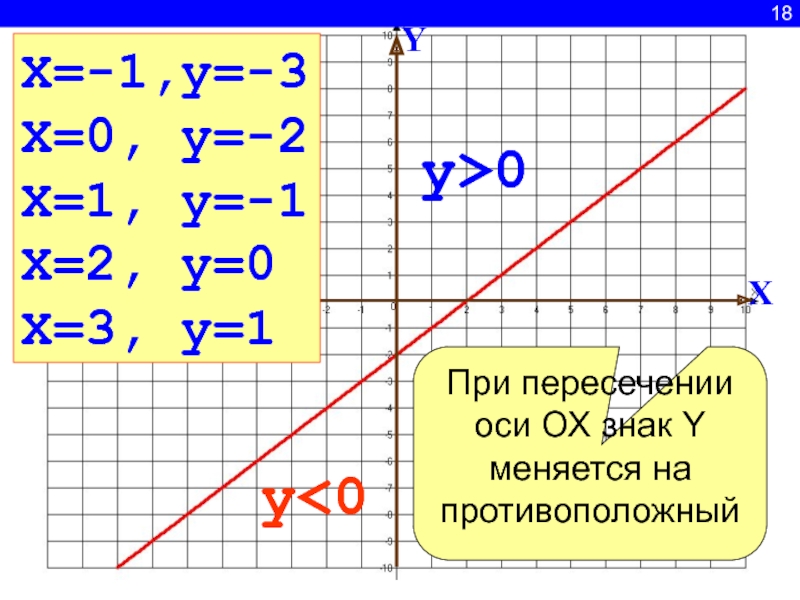

while (x1

if (a1*y1<0) then begin
SetPenColor(clGreen );
circle(x,y,3);
textOut(x-20,310,'x='+floattostr(x1/m));
end;
end;

Перед вычислением очередного Y, запоминаем предшествующее значение

Если числа разного знака…

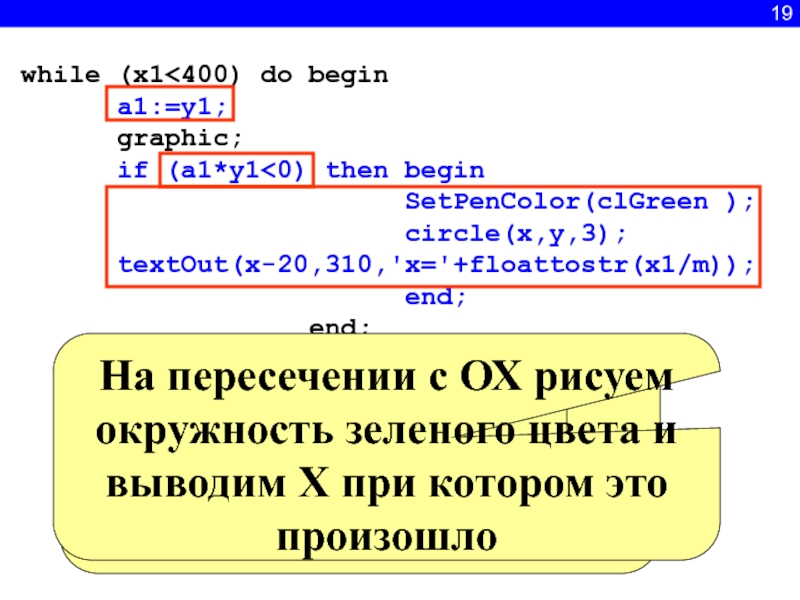

На пересечении с ОХ рисуем окружность зеленого цвета и выводим Х при котором это произошло

Слайд 2120

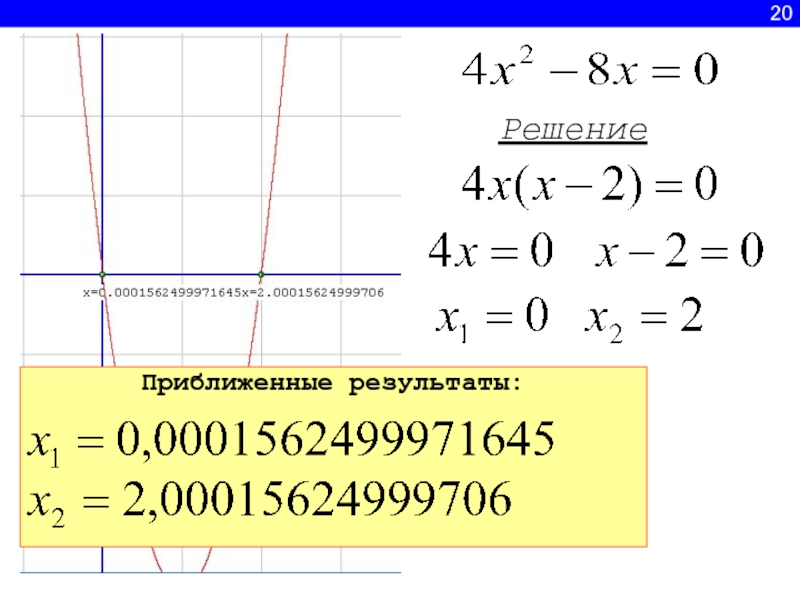

Решение
Приближенные результаты:

Слайд 2221

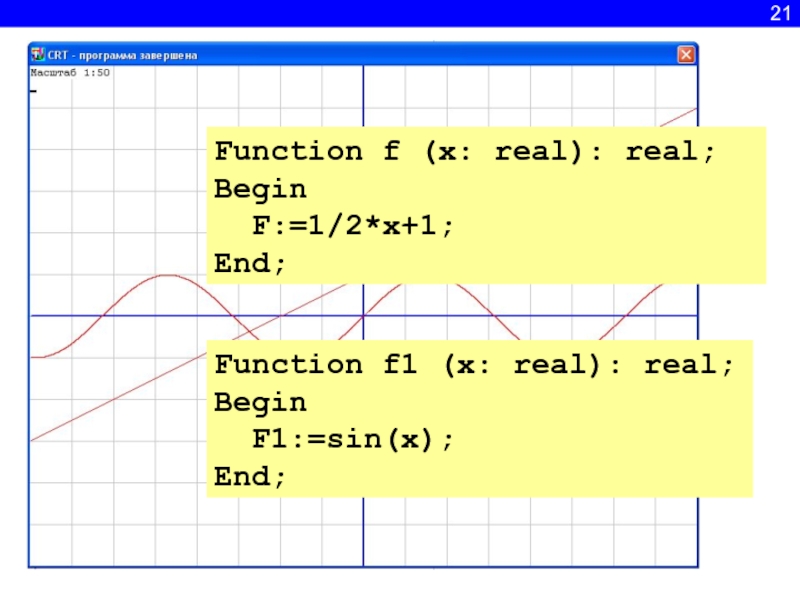

Function f1 (x: real): real;
Begin
F1:=sin(x);
End;
Function f (x: real): real;
Begin
F:=1/2*x+1;
End;

Слайд 2322

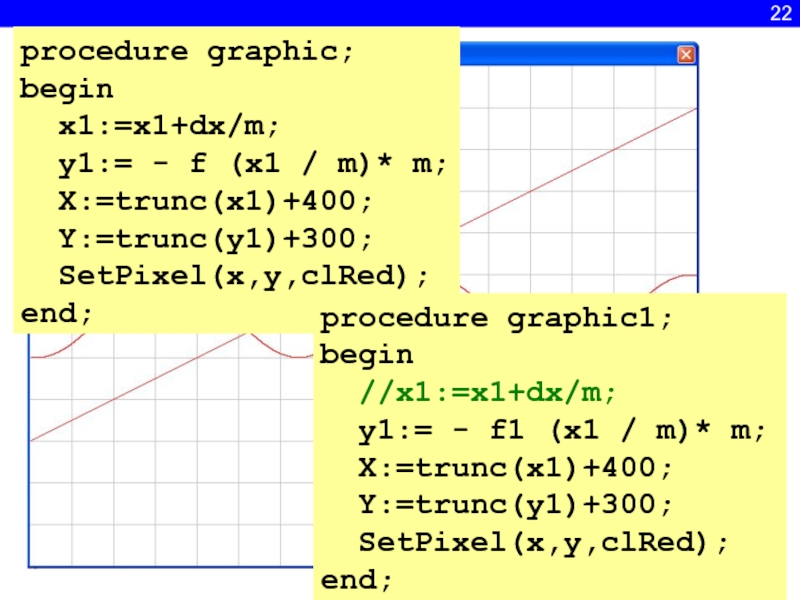

procedure graphic;
begin
x1:=x1+dx/m;
y1:= - f (x1 / m)* m;
X:=trunc(x1)+400;

Y:=trunc(y1)+300;
SetPixel(x,y,clRed);
end;

procedure graphic1;
begin
//x1:=x1+dx/m;
y1:= - f1 (x1 / m)* m;
X:=trunc(x1)+400;
Y:=trunc(y1)+300;
SetPixel(x,y,clRed);
end;

Слайд 2524

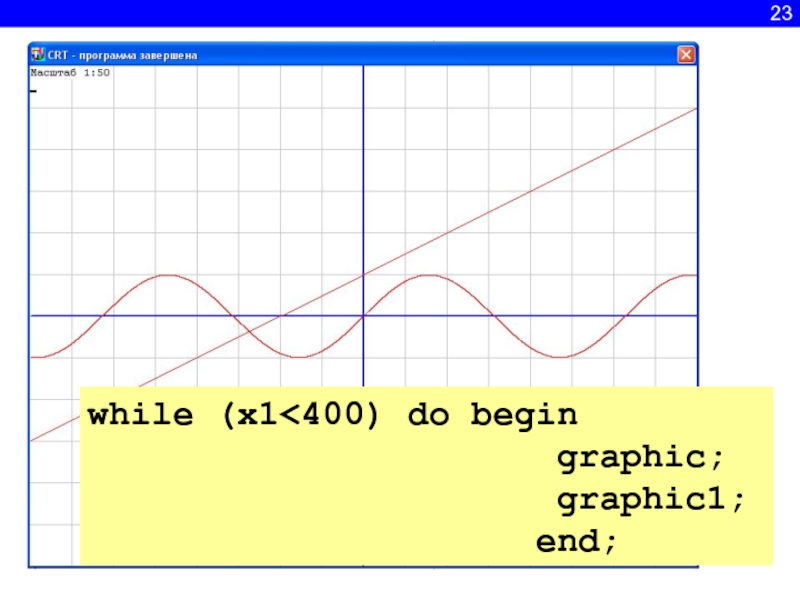

while (x1

graphic;
a:=y;
graphic1;
{условие слайд 25}
end;

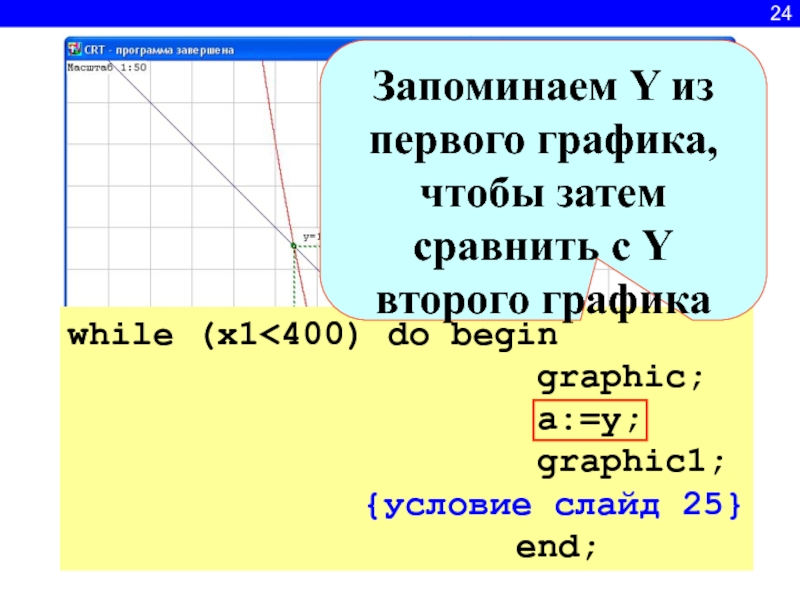

Запоминаем Y из первого графика, чтобы затем сравнить с Y второго графика

Слайд 2625
if (a-y=0) then
begin
SetPenWidth(1);

SetPenColor(clGreen);
circle(x,y,3);
SetPenStyle(psDot );
line(x,y,x,300);
line(x,y,400,y);
SetPenWidth(2);
SetPenStyle(psSolid );
textOut(x-20,310,'x='+floattostr(x1/m));
textOut( x+10,y-20,'y='+floattostr(y1/m));
end;

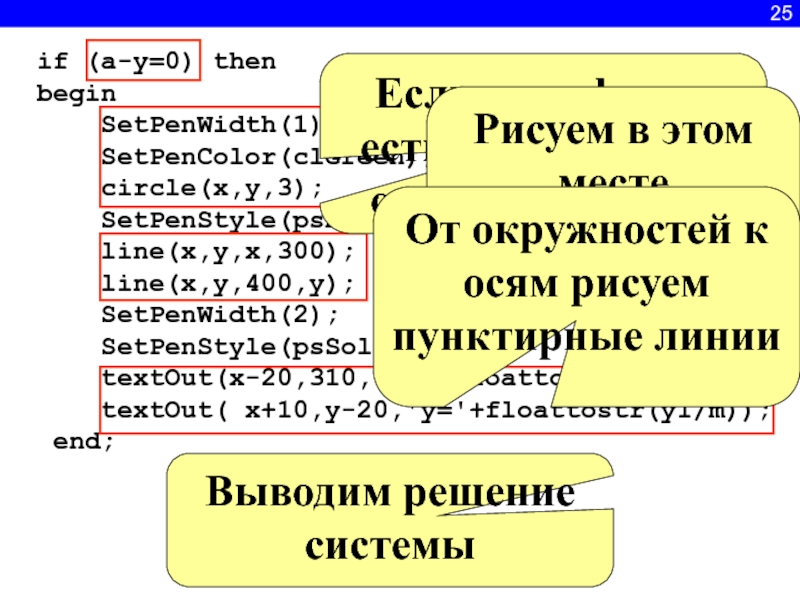

Если у графиков есть общий Y, при одном и том же Х

Рисуем в этом месте окружность зеленого цвета

От окружностей к осям рисуем пунктирные линии

Выводим решение системы

25 if (a-y=0) then begin SetPenWidth(1); SetPenColor(clGreen); circle(x,y,3); SetPenStyle(psDot

Слайд 2726

Слайд 2827
Список используемой литературы:
С. В. Филичев. Занимательный Basic. Москва: ЭКОМ. 1997

год.

М.В. Мозговой Занимательное программирование. Самоучитель. Издательский дом Питер. 2005.

3. Адаменко А.Н. Pascal на примерах из математики. БХВ-Петербург, 2005 г.

4. Ю.Н. Макарычев. Алгебра. 9 класс: учебник для общеобразовательных учреждении. М:Просвещение, 2007 г.

Интернет источники:
http://www.bookriver.ru/book/143651 обложка книги С.В.Филичева
http://padabum.com/d.php?id= обложка книги М.В. Мозгового
http://tpdn.ru/library/books/2620/ обложка книги А.Н. Адаменко

27Список используемой литературы: С. В. Филичев. Занимательный Basic. Москва: ЭКОМ. 1997 год. М.В. Мозговой Занимательное программирование. Самоучитель.
