Презентация, доклад для защиты дипломной работы по теме Принципы построения локальной сети предприятия

Галина Николаевна

2015 г.

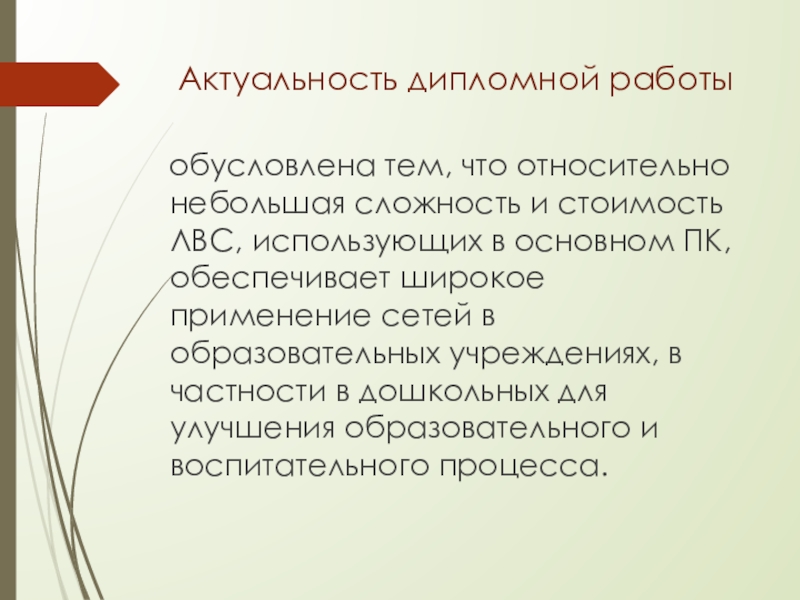

ЛВС, использующих в основном ПК, обеспечивает широкое применение сетей в образовательных учреждениях, в частности в дошкольных для улучшения образовательного и воспитательного процесса.

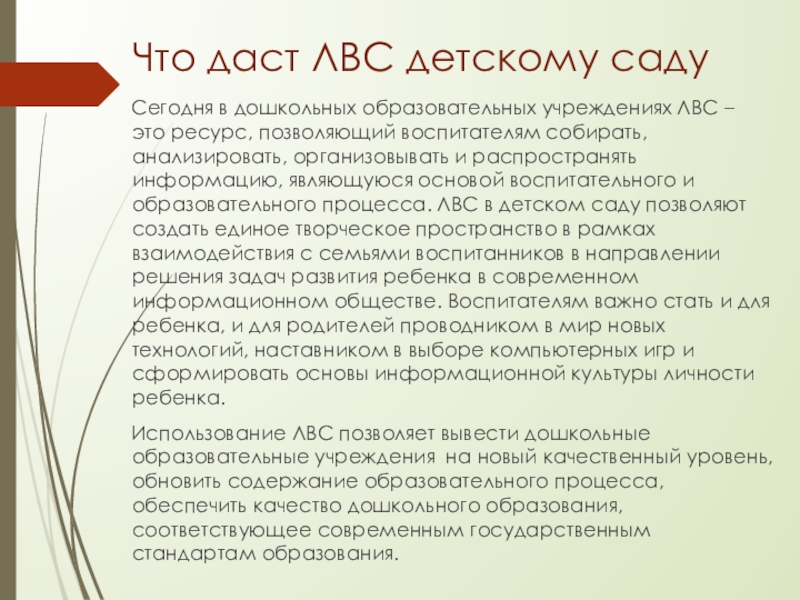

это ресурс, позволяющий воспитателям собирать, анализировать, организовывать и распространять информацию, являющуюся основой воспитательного и образовательного процесса. ЛВС в детском саду позволяют создать единое творческое пространство в рамках взаимодействия с семьями воспитанников в направлении решения задач развития ребенка в современном информационном обществе. Воспитателям важно стать и для ребенка, и для родителей проводником в мир новых технологий, наставником в выборе компьютерных игр и сформировать основы информационной культуры личности ребенка.
Использование ЛВС позволяет вывести дошкольные образовательные учреждения на новый качественный уровень, обновить содержание образовательного процесса, обеспечить качество дошкольного образования, соответствующее современным государственным стандартам образования.

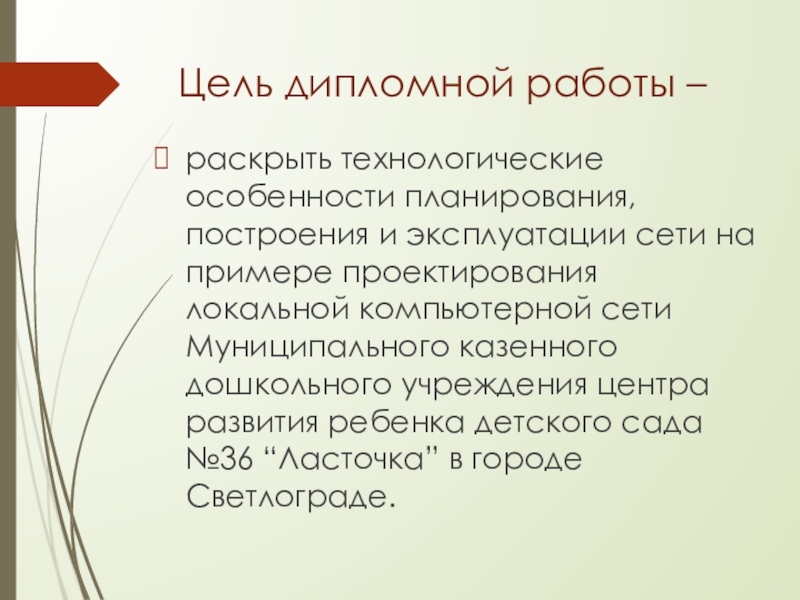

сети на примере проектирования локальной компьютерной сети Муниципального казенного дошкольного учреждения центра развития ребенка детского сада №36 “Ласточка” в городе Светлограде.

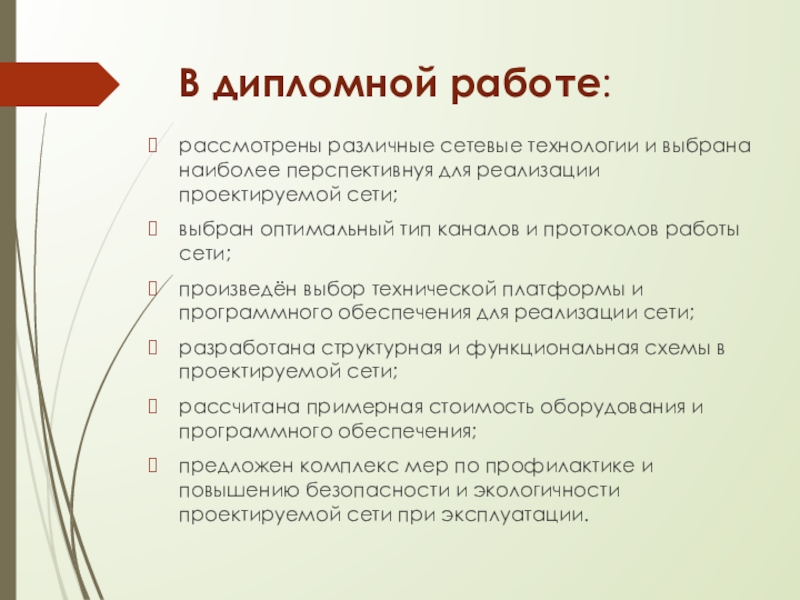

реализации проектируемой сети;
выбран оптимальный тип каналов и протоколов работы сети;
произведён выбор технической платформы и программного обеспечения для реализации сети;
разработана структурная и функциональная схемы в проектируемой сети;
рассчитана примерная стоимость оборудования и программного обеспечения;
предложен комплекс мер по профилактике и повышению безопасности и экологичности проектируемой сети при эксплуатации.

передачи на основе коммутаторов, подключенных по звездообразной топологии.
Будет использоваться наиболее перспективная архитектура Ethernet.
Выбрана древовидная структура построения сети, потому как имеется необходимость соединения нескольких сетей, что без применения совмещенных топологий крайне затруднительно. В частности, в локальных сетях зданий будет использована топология типа «Звезда», что обеспечивает повышение общей надежности сети при физическом повреждении кабельных систем и легкое наращивание сетей.
Витая пара будет использована в проекте для обеспечения связи сетевого оборудования.
Выбран протокол TCP/IP, как наиболее перспективный и наиболее полно удовлетворяющий предъявленным требованиям.
В качестве центрального коммутатора предполагается использовать 16-портовый DGS-1216T/GE.

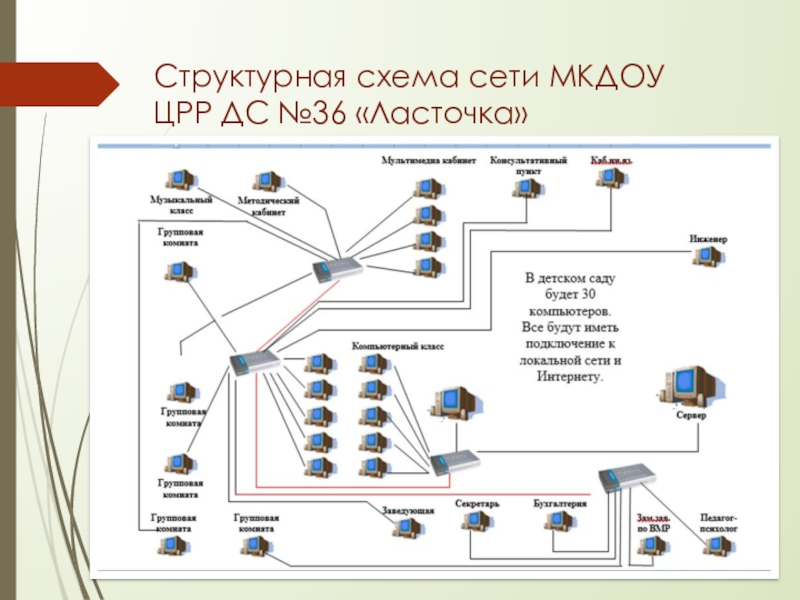

общем виде. На ней изображаются устройства сети и основные взаимосвязи между ними.
Сеть использует подключения по топологии «Звезда» с использованием коммутаторов.
Сеть построена на основе технологии Fast Ethernet с использованием в качестве передающей среды неэкранированной витой пары. Скорость передачи данных составляет 100 Мбит/сек.
Витая пара UTP категории 5 используется для обеспечения связи сетевого оборудования.

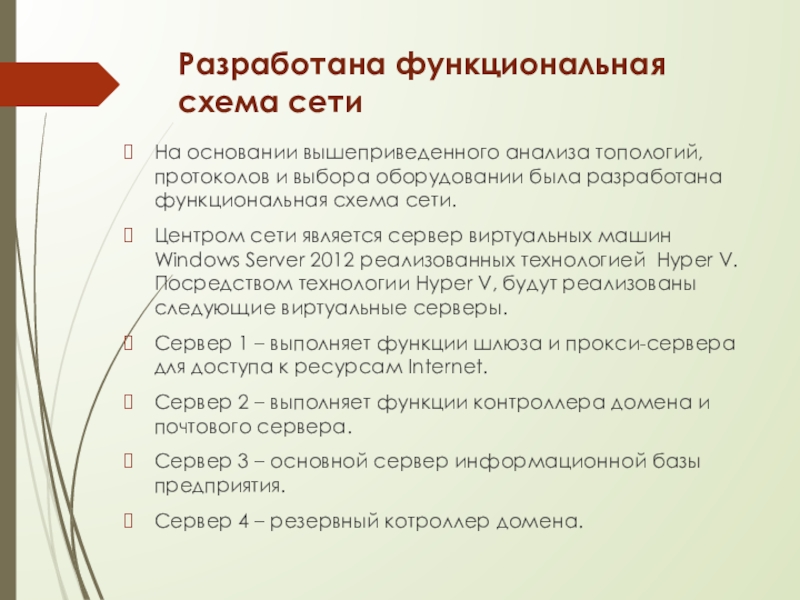

оборудовании была разработана функциональная схема сети.
Центром сети является сервер виртуальных машин Windows Server 2012 реализованных технологией Hyper V. Посредством технологии Hyper V, будут реализованы следующие виртуальные серверы.
Сервер 1 – выполняет функции шлюза и прокси-сервера для доступа к ресурсам Internet.
Сервер 2 – выполняет функции контроллера домена и почтового сервера.
Сервер 3 – основной сервер информационной базы предприятия.
Сервер 4 – резервный котроллер домена.

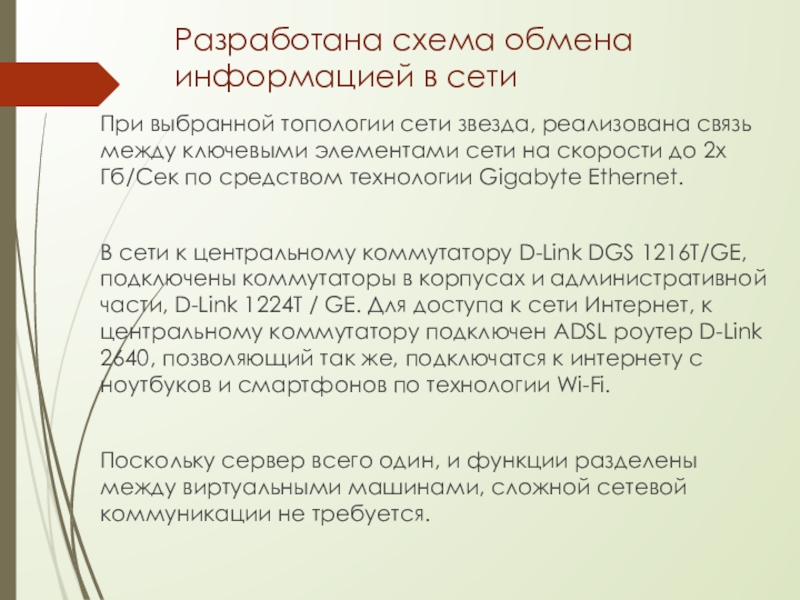

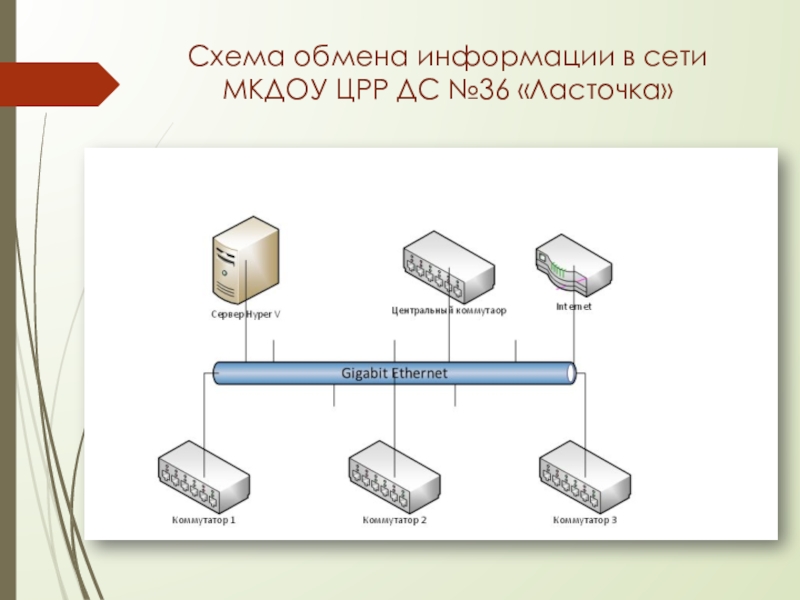

связь между ключевыми элементами сети на скорости до 2х Гб/Сек по средством технологии Gigabyte Ethernet.

В сети к центральному коммутатору D-Link DGS 1216T/GE, подключены коммутаторы в корпусах и административной части, D-Link 1224T / GE. Для доступа к сети Интернет, к центральному коммутатору подключен ADSL роутер D-Link 2640, позволяющий так же, подключатся к интернету с ноутбуков и смартфонов по технологии Wi-Fi.

Поскольку сервер всего один, и функции разделены между виртуальными машинами, сложной сетевой коммуникации не требуется.

Windows 7 Корпоративная. А в качестве офисного пакета использован Microsoft Office 2013.
Программное обеспечение серверной подсистемы: для эффективной работы серверной подсистемы была выбрана операционная система Windows Server 2012.

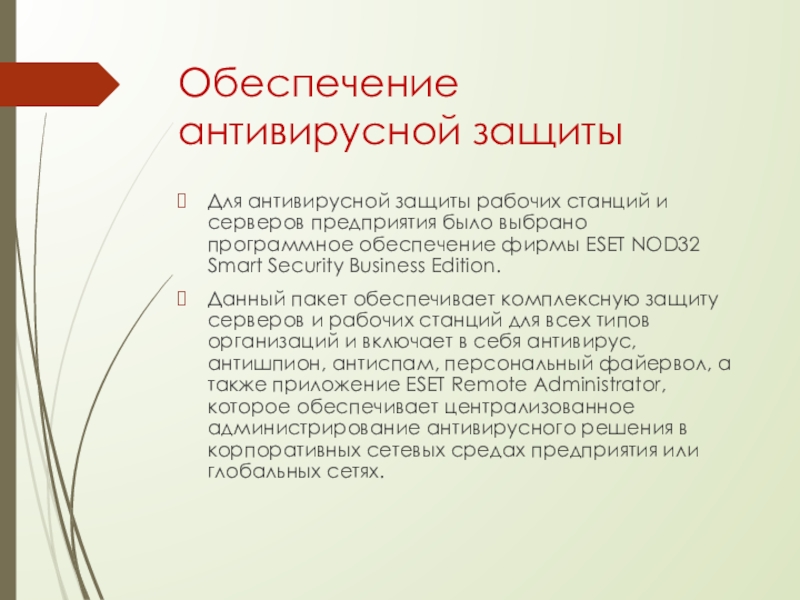

выбрано программное обеспечение фирмы ESET NOD32 Smart Security Business Edition.
Данный пакет обеспечивает комплексную защиту серверов и рабочих станций для всех типов организаций и включает в себя антивирус, антишпион, антиспам, персональный файервол, а также приложение ESET Remote Administrator, которое обеспечивает централизованное администрирование антивирусного решения в корпоративных сетевых средах предприятия или глобальных сетях.

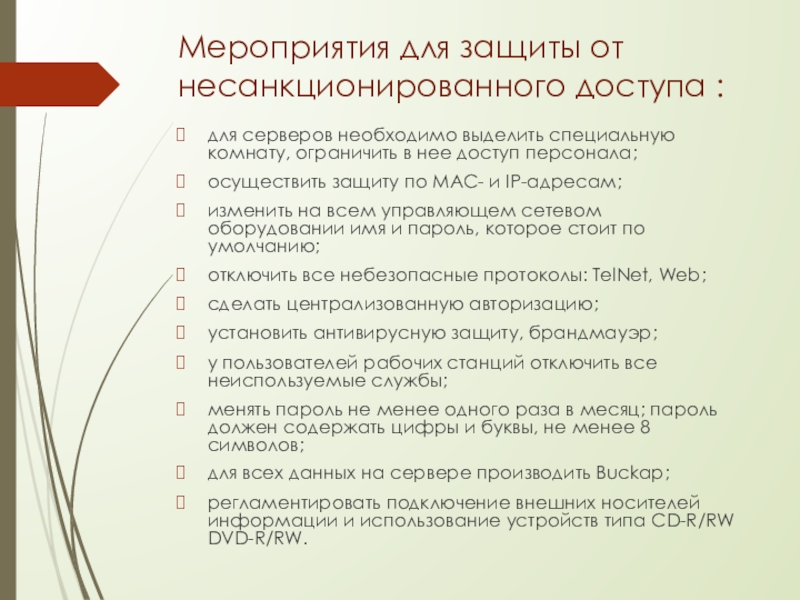

комнату, ограничить в нее доступ персонала;
осуществить защиту по MAC- и IP-адресам;
изменить на всем управляющем сетевом оборудовании имя и пароль, которое стоит по умолчанию;
отключить все небезопасные протоколы: TelNet, Web;
сделать централизованную авторизацию;
установить антивирусную защиту, брандмауэр;
у пользователей рабочих станций отключить все неиспользуемые службы;
менять пароль не менее одного раза в месяц; пароль должен содержать цифры и буквы, не менее 8 символов;
для всех данных на сервере производить Buckap;
регламентировать подключение внешних носителей информации и использование устройств типа CD-R/RW DVD-R/RW.

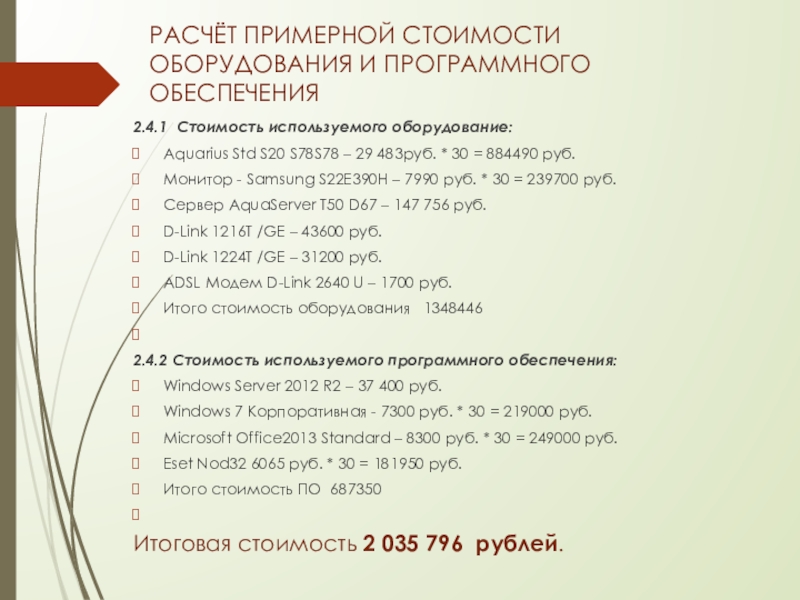

S20 S78S78 – 29 483руб. * 30 = 884490 руб.
Монитор - Samsung S22E390H – 7990 руб. * 30 = 239700 руб.
Сервер AquaServer T50 D67 – 147 756 руб.
D-Link 1216T /GE – 43600 руб.
D-Link 1224T /GE – 31200 руб.
ADSL Модем D-Link 2640 U – 1700 руб.
Итого стоимость оборудования 1348446

2.4.2 Стоимость используемого программного обеспечения:
Windows Server 2012 R2 – 37 400 руб.
Windows 7 Корпоративная - 7300 руб. * 30 = 219000 руб.
Microsoft Office2013 Standard – 8300 руб. * 30 = 249000 руб.
Eset Nod32 6065 руб. * 30 = 181950 руб.
Итого стоимость ПО 687350

Итоговая стоимость 2 035 796 рублей.

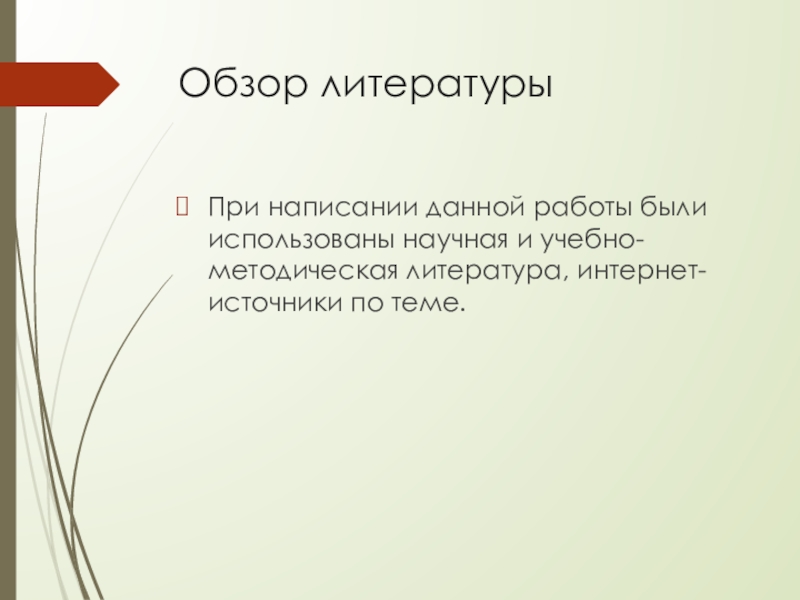

интернет-источники по теме.
