Слайд 1Построение графиков диаграмм в графическом редакторе Excel.

Построение графиков диаграмм в графическом редакторе  Excel.

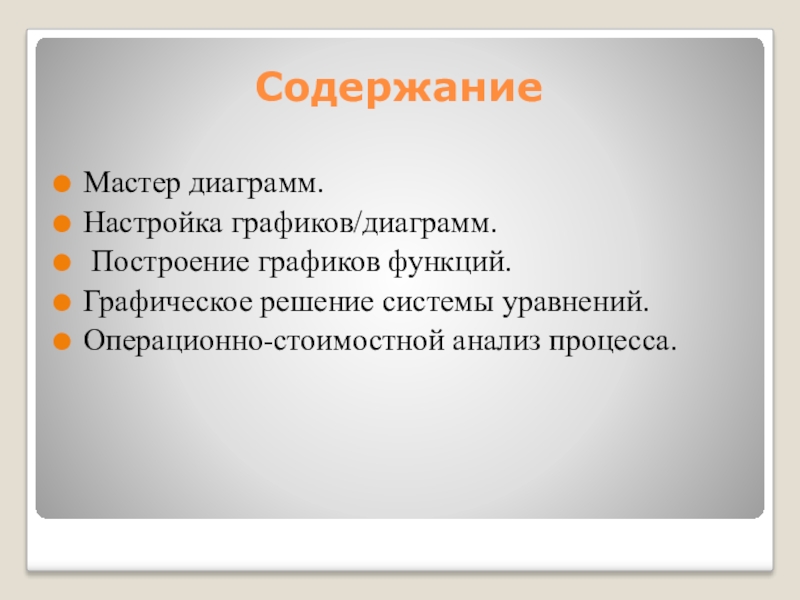

Слайд 2Содержание
Мастер диаграмм.
Настройка графиков/диаграмм.
Построение графиков функций.
Графическое решение системы уравнений.
Операционно-стоимостной анализ

процесса.
СодержаниеМастер диаграмм. Настройка графиков/диаграмм. Построение графиков функций.Графическое решение системы уравнений.Операционно-стоимостной анализ процесса.

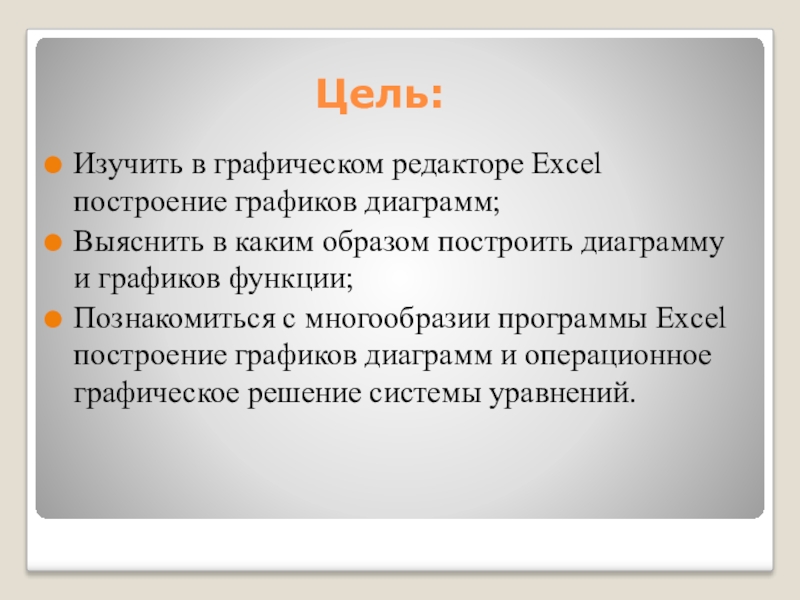

Слайд 3Цель:
Изучить в графическом редакторе Excel построение графиков диаграмм;
Выяснить в каким образом

построить диаграмму и графиков функции;
Познакомиться с многообразии программы Excel построение графиков диаграмм и операционное графическое решение системы уравнений.
Цель:Изучить в графическом редакторе Excel построение графиков диаграмм;Выяснить в каким образом построить диаграмму и графиков функции;Познакомиться с

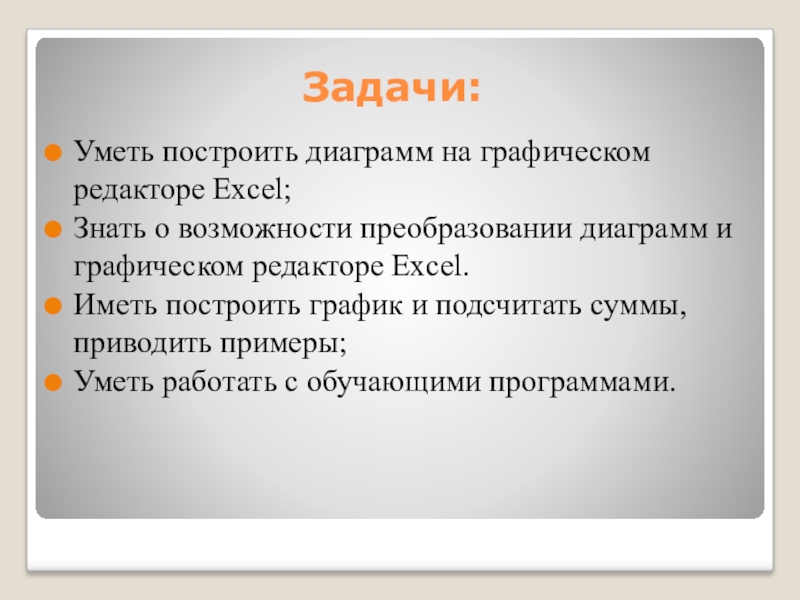

Слайд 4Задачи:
Уметь построить диаграмм на графическом редакторе Excel;
Знать о возможности преобразовании диаграмм

и графическом редакторе Excel.
Иметь построить график и подсчитать суммы, приводить примеры;
Уметь работать с обучающими программами.
Задачи:Уметь построить диаграмм на графическом редакторе Excel;Знать о возможности преобразовании диаграмм и графическом редакторе Excel. Иметь построить

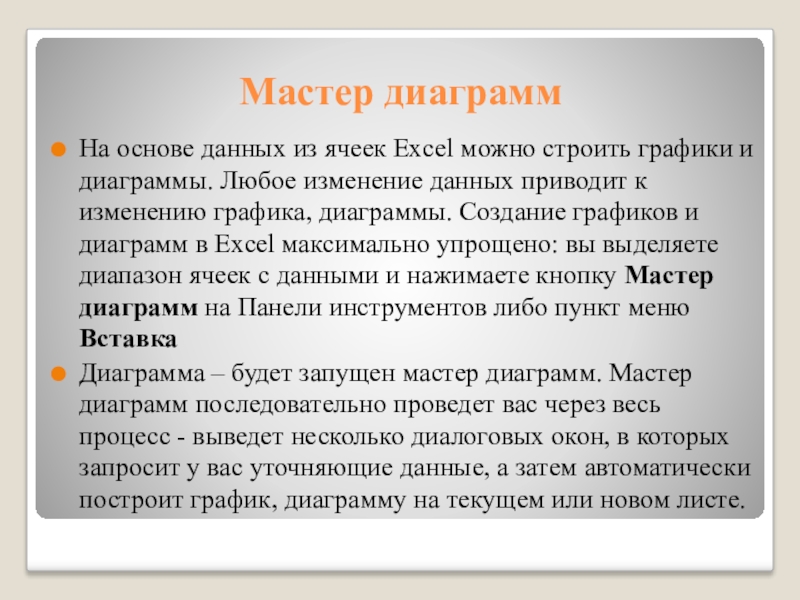

Слайд 5Мастер диаграмм
На основе данных из ячеек Excel можно строить графики и

диаграммы. Любое изменение данных приводит к изменению графика, диаграммы. Создание графиков и диаграмм в Excel максимально упрощено: вы выделяете диапазон ячеек с данными и нажимаете кнопку Мастер диаграмм на Панели инструментов либо пункт меню Вставка
Диаграмма – будет запущен мастер диаграмм. Мастер диаграмм последовательно проведет вас через весь процесс - выведет несколько диалоговых окон, в которых запросит у вас уточняющие данные, а затем автоматически построит график, диаграмму на текущем или новом листе.
Мастер диаграммНа основе данных из ячеек Excel можно строить графики и диаграммы. Любое изменение данных приводит к

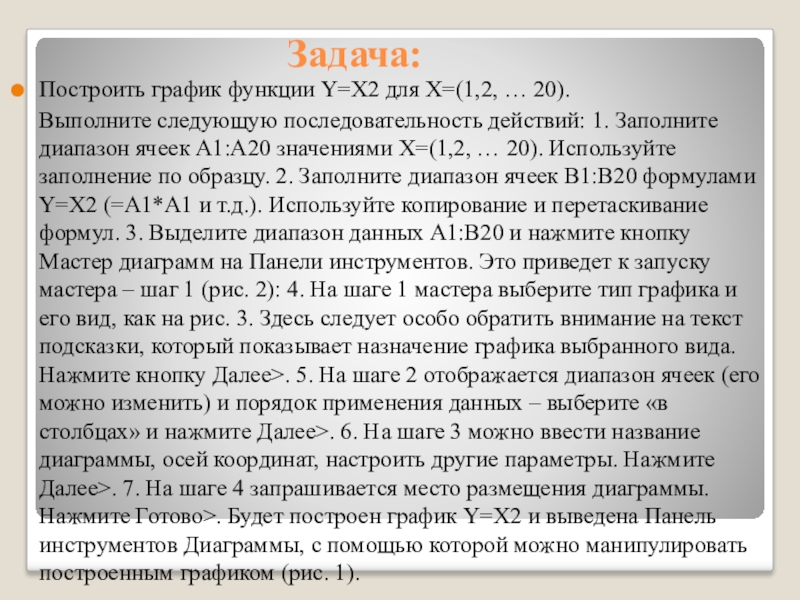

Слайд 6Построить график функции Y=X2 для X=(1,2, … 20).
Выполните следующую

последовательность действий: 1. Заполните диапазон ячеек A1:A20 значениями X=(1,2, … 20). Используйте заполнение по образцу. 2. Заполните диапазон ячеек В1:В20 формулами Y=X2 (=А1*А1 и т.д.). Используйте копирование и перетаскивание формул. 3. Выделите диапазон данных А1:В20 и нажмите кнопку Мастер диаграмм на Панели инструментов. Это приведет к запуску мастера – шаг 1 (рис. 2): 4. На шаге 1 мастера выберите тип графика и его вид, как на рис. 3. Здесь следует особо обратить внимание на текст подсказки, который показывает назначение графика выбранного вида. Нажмите кнопку Далее>. 5. На шаге 2 отображается диапазон ячеек (его можно изменить) и порядок применения данных – выберите «в столбцах» и нажмите Далее>. 6. На шаге 3 можно ввести название диаграммы, осей координат, настроить другие параметры. Нажмите Далее>. 7. На шаге 4 запрашивается место размещения диаграммы. Нажмите Готово>. Будет построен график Y=X2 и выведена Панель инструментов Диаграммы, с помощью которой можно манипулировать построенным графиком (рис. 1).

Задача:

Построить график функции Y=X2 для X=(1,2, … 20).  Выполните следующую последовательность действий: 1. Заполните диапазон ячеек

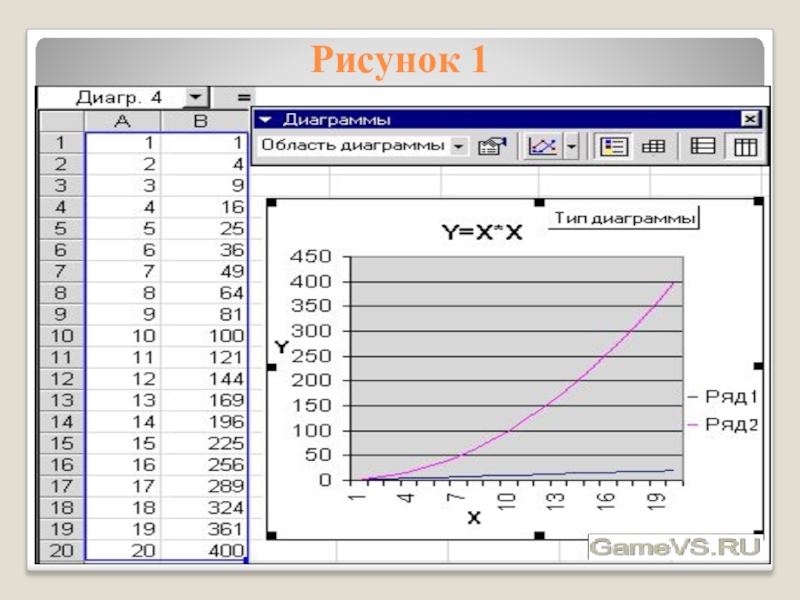

Слайд 7Рисунок 1

Рисунок 1

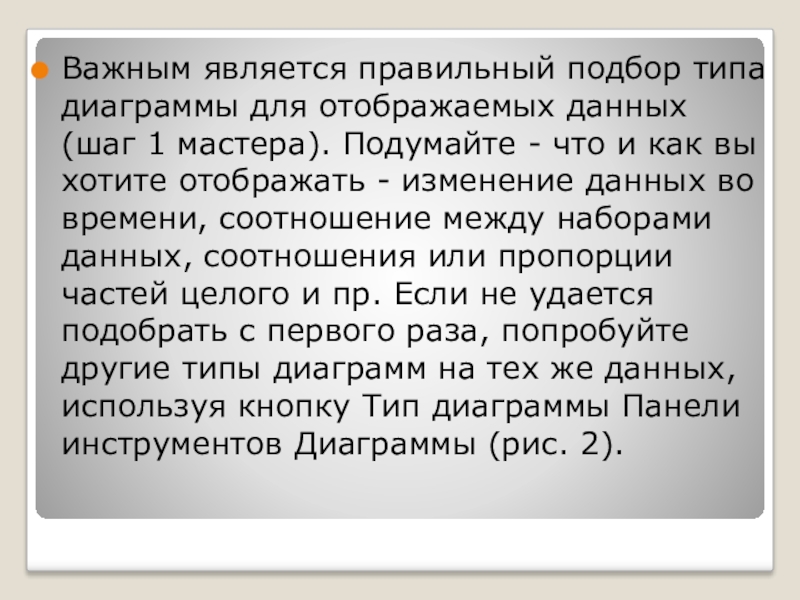

Слайд 8Важным является правильный подбор типа диаграммы для отображаемых данных (шаг 1

мастера). Подумайте - что и как вы хотите отображать - изменение данных во времени, соотношение между наборами данных, соотношения или пропорции частей целого и пр. Если не удается подобрать с первого раза, попробуйте другие типы диаграмм на тех же данных, используя кнопку Тип диаграммы Панели инструментов Диаграммы (рис. 2).
Важным является правильный подбор типа диаграммы для отображаемых данных (шаг 1 мастера). Подумайте - что и как

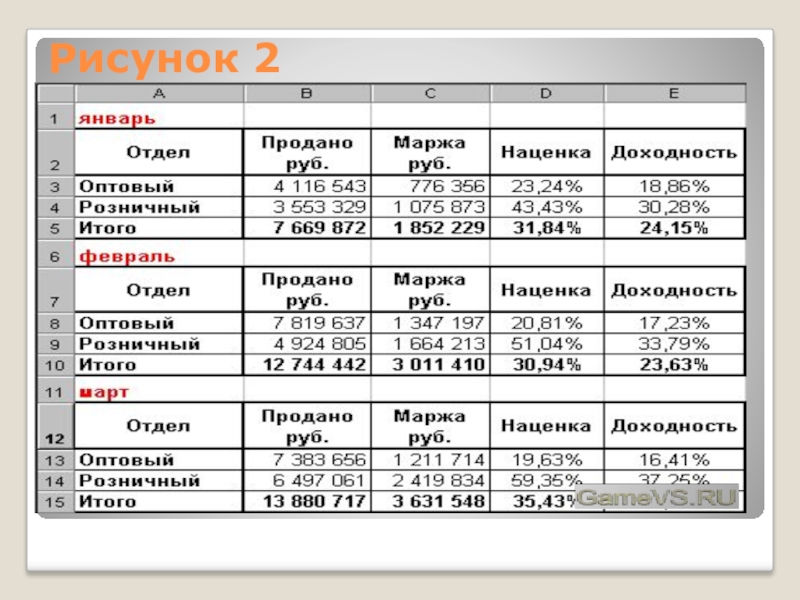

Слайд 9Рисунок 2

Рисунок 2

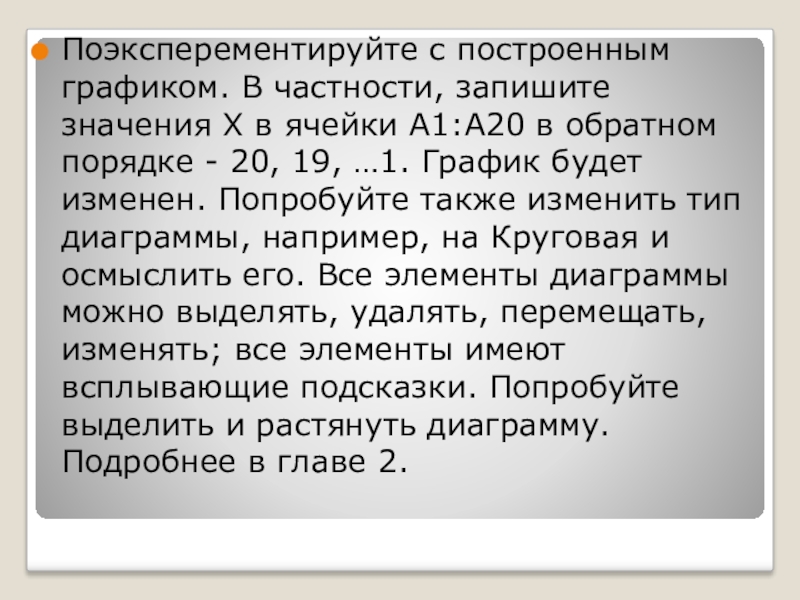

Слайд 10Поэксперементируйте с построенным графиком. В частности, запишите значения Х в ячейки

А1:А20 в обратном порядке - 20, 19, …1. График будет изменен. Попробуйте также изменить тип диаграммы, например, на Круговая и осмыслить его. Все элементы диаграммы можно выделять, удалять, перемещать, изменять; все элементы имеют всплывающие подсказки. Попробуйте выделить и растянуть диаграмму. Подробнее в главе 2.
Поэксперементируйте с построенным графиком. В частности, запишите значения Х в ячейки А1:А20 в обратном порядке - 20,

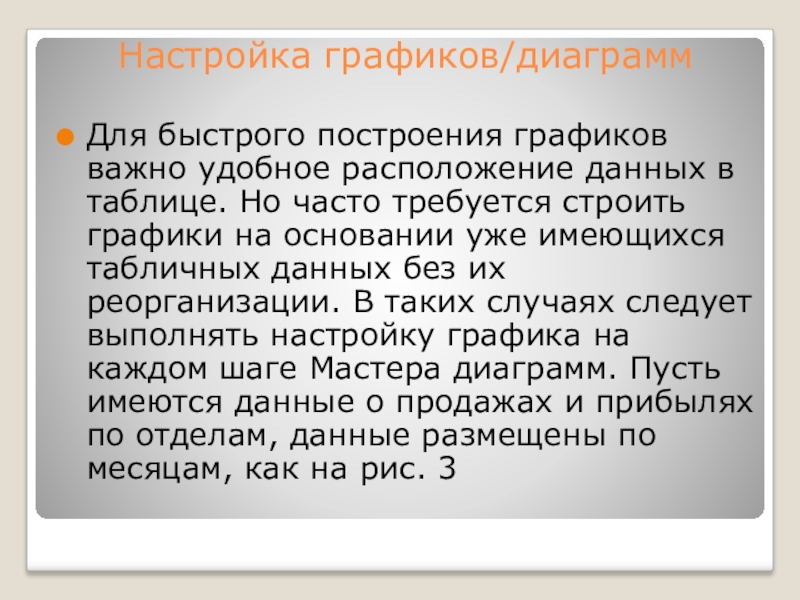

Слайд 11Настройка графиков/диаграмм
Для быстрого построения графиков важно удобное расположение данных в таблице.

Но часто требуется строить графики на основании уже имеющихся табличных данных без их реорганизации. В таких случаях следует выполнять настройку графика на каждом шаге Мастера диаграмм. Пусть имеются данные о продажах и прибылях по отделам, данные размещены по месяцам, как на рис. 3
Настройка графиков/диаграмм Для быстрого построения графиков важно удобное расположение данных в таблице. Но часто требуется строить графики

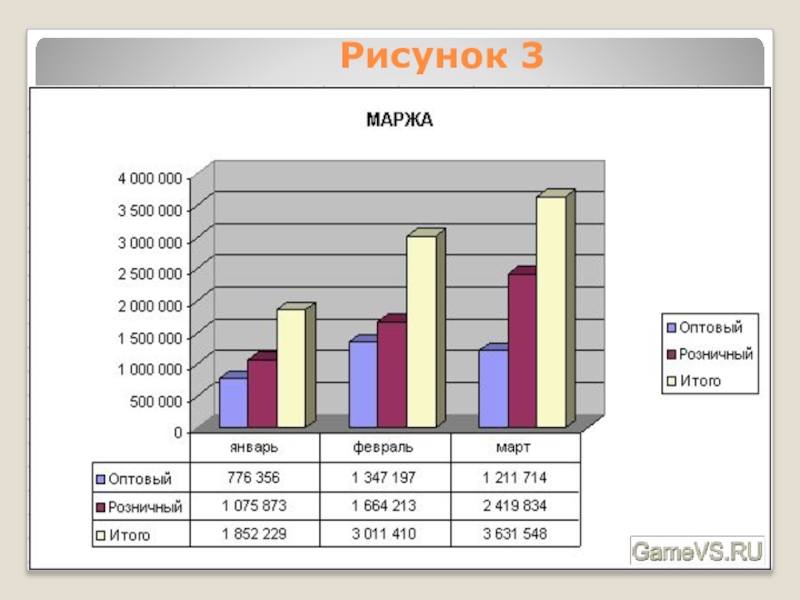

Слайд 12Рисунок 3

Рисунок 3

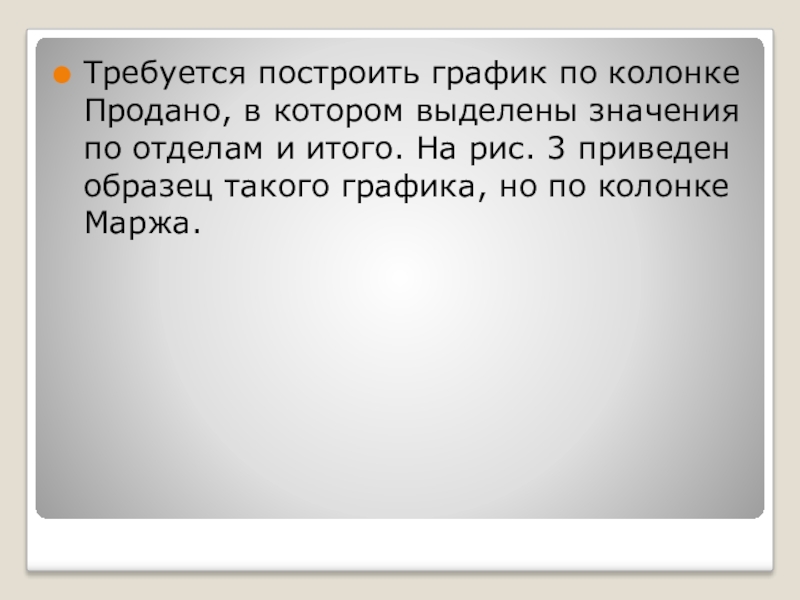

Слайд 13Требуется построить график по колонке Продано, в котором выделены значения по

отделам и итого. На рис. 3 приведен образец такого графика, но по колонке Маржа.
Требуется построить график по колонке Продано, в котором выделены значения по отделам и итого. На рис. 3

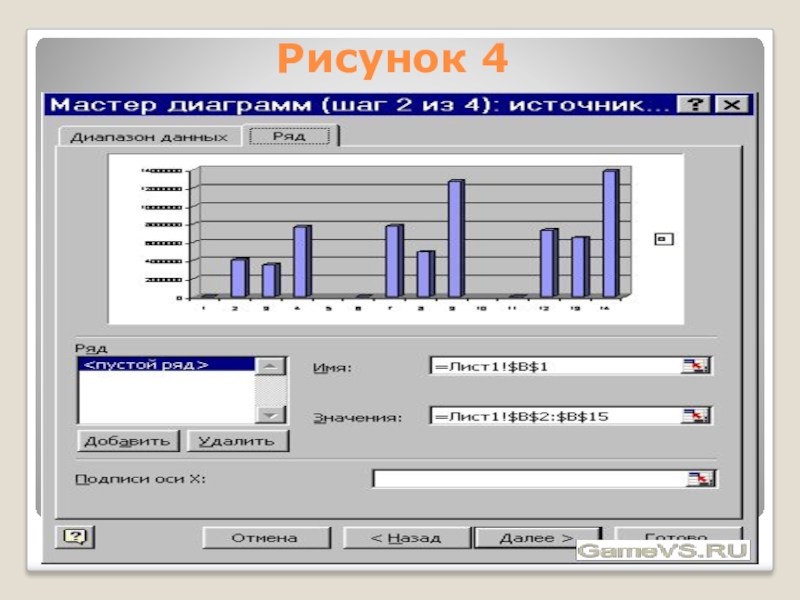

Слайд 14Рисунок 4

Рисунок 4

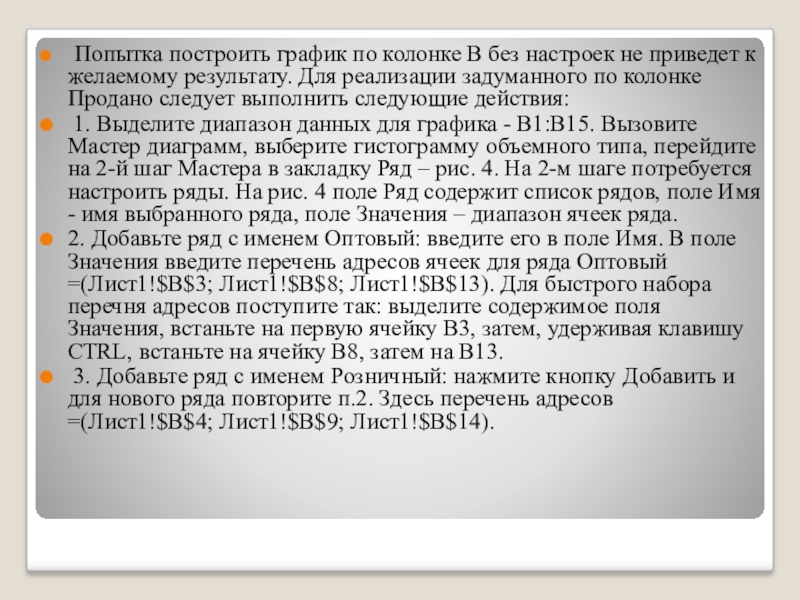

Слайд 15 Попытка построить график по колонке В без настроек не приведет к

желаемому результату. Для реализации задуманного по колонке Продано следует выполнить следующие действия:
1. Выделите диапазон данных для графика - В1:В15. Вызовите Мастер диаграмм, выберите гистограмму объемного типа, перейдите на 2-й шаг Мастера в закладку Ряд – рис. 4. На 2-м шаге потребуется настроить ряды. На рис. 4 поле Ряд содержит список рядов, поле Имя - имя выбранного ряда, поле Значения – диапазон ячеек ряда.
2. Добавьте ряд с именем Оптовый: введите его в поле Имя. В поле Значения введите перечень адресов ячеек для ряда Оптовый =(Лист1!$B$3; Лист1!$B$8; Лист1!$B$13). Для быстрого набора перечня адресов поступите так: выделите содержимое поля Значения, встаньте на первую ячейку В3, затем, удерживая клавишу CTRL, встаньте на ячейку В8, затем на В13.
3. Добавьте ряд с именем Розничный: нажмите кнопку Добавить и для нового ряда повторите п.2. Здесь перечень адресов =(Лист1!$B$4; Лист1!$B$9; Лист1!$B$14).

 Попытка построить график по колонке В без настроек не приведет к желаемому результату. Для реализации задуманного по

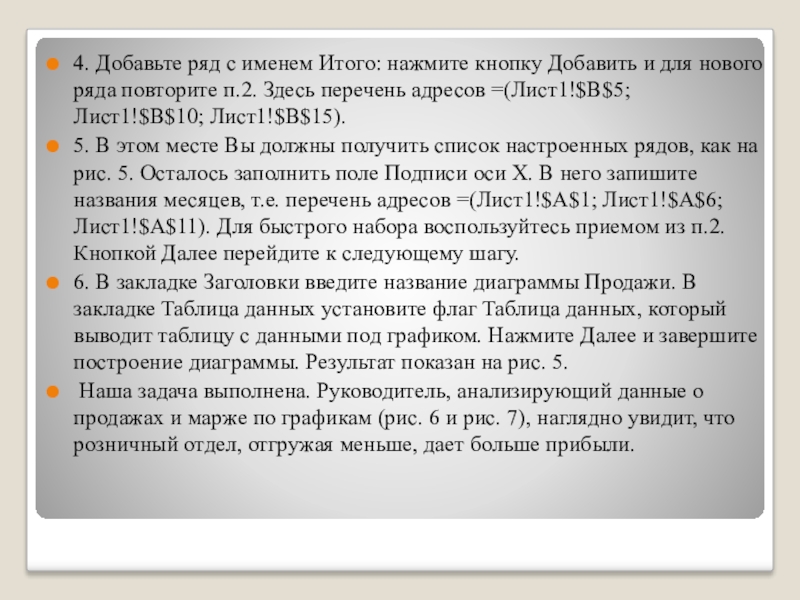

Слайд 164. Добавьте ряд с именем Итого: нажмите кнопку Добавить и для

нового ряда повторите п.2. Здесь перечень адресов =(Лист1!$B$5; Лист1!$B$10; Лист1!$B$15).
5. В этом месте Вы должны получить список настроенных рядов, как на рис. 5. Осталось заполнить поле Подписи оси Х. В него запишите названия месяцев, т.е. перечень адресов =(Лист1!$A$1; Лист1!$A$6; Лист1!$A$11). Для быстрого набора воспользуйтесь приемом из п.2. Кнопкой Далее перейдите к следующему шагу.
6. В закладке Заголовки введите название диаграммы Продажи. В закладке Таблица данных установите флаг Таблица данных, который выводит таблицу с данными под графиком. Нажмите Далее и завершите построение диаграммы. Результат показан на рис. 5.
Наша задача выполнена. Руководитель, анализирующий данные о продажах и марже по графикам (рис. 6 и рис. 7), наглядно увидит, что розничный отдел, отгружая меньше, дает больше прибыли.
4. Добавьте ряд с именем Итого: нажмите кнопку Добавить и для нового ряда повторите п.2. Здесь перечень

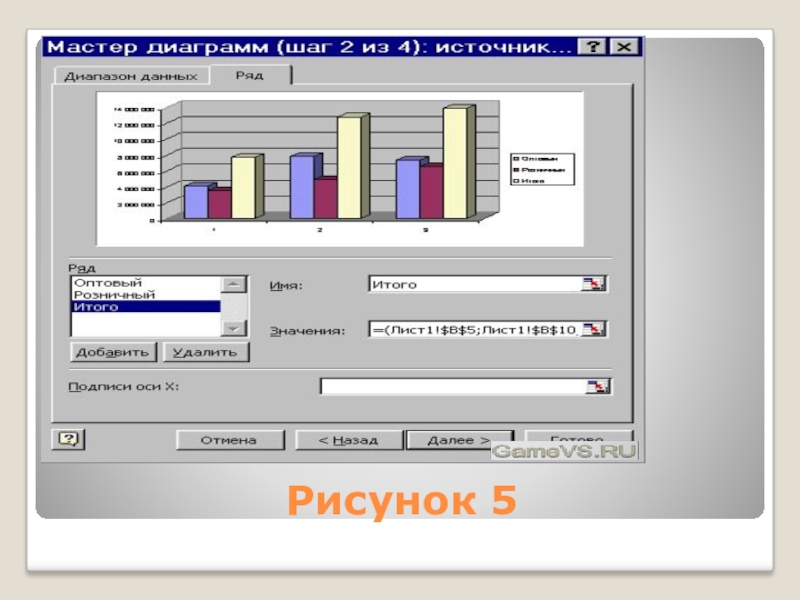

Слайд 17Рисунок 5

Рисунок 5

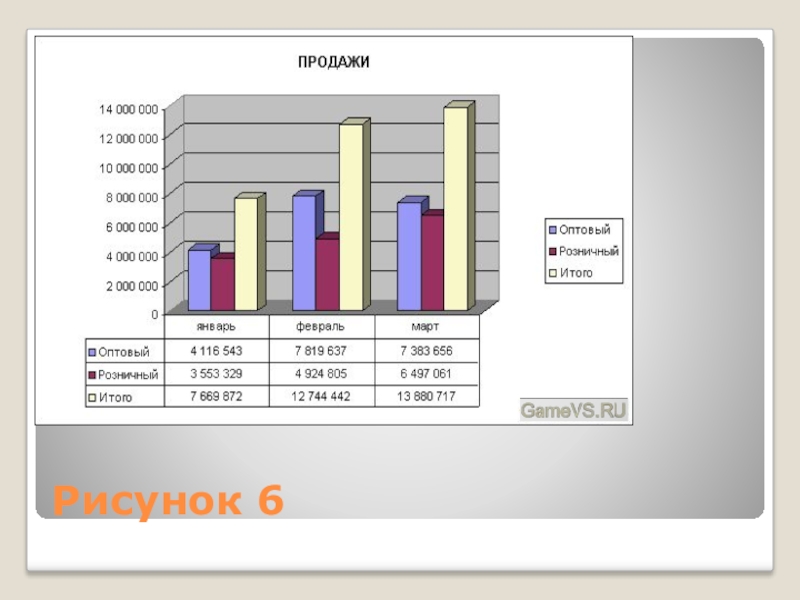

Слайд 18Рисунок 6

Рисунок 6

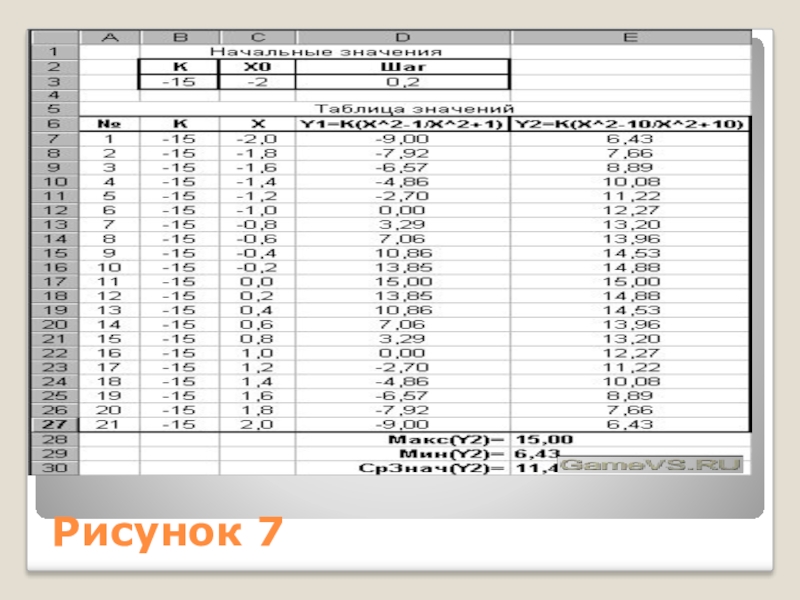

Слайд 19Рисунок 7

Рисунок 7

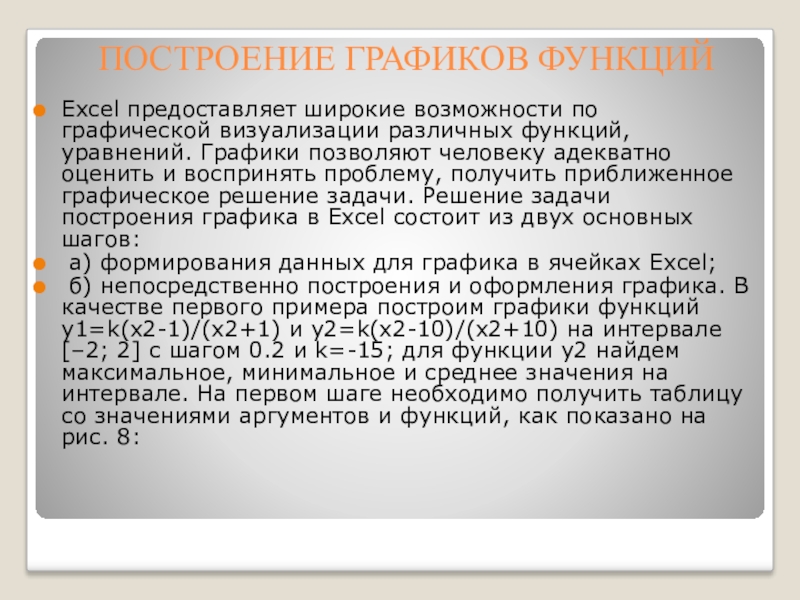

Слайд 20ПОСТРОЕНИЕ ГРАФИКОВ ФУНКЦИЙ
Excel предоставляет широкие возможности по графической визуализации различных функций,

уравнений. Графики позволяют человеку адекватно оценить и воспринять проблему, получить приближенное графическое решение задачи. Решение задачи построения графика в Excel состоит из двух основных шагов:
а) формирования данных для графика в ячейках Excel;
б) непосредственно построения и оформления графика. В качестве первого примера построим графики функций y1=k(x2-1)/(x2+1) и y2=k(x2-10)/(x2+10) на интервале [–2; 2] с шагом 0.2 и k=-15; для функции y2 найдем максимальное, минимальное и среднее значения на интервале. На первом шаге необходимо получить таблицу со значениями аргументов и функций, как показано на рис. 8:
ПОСТРОЕНИЕ ГРАФИКОВ ФУНКЦИЙ Excel предоставляет широкие возможности по графической визуализации различных функций, уравнений. Графики позволяют человеку адекватно

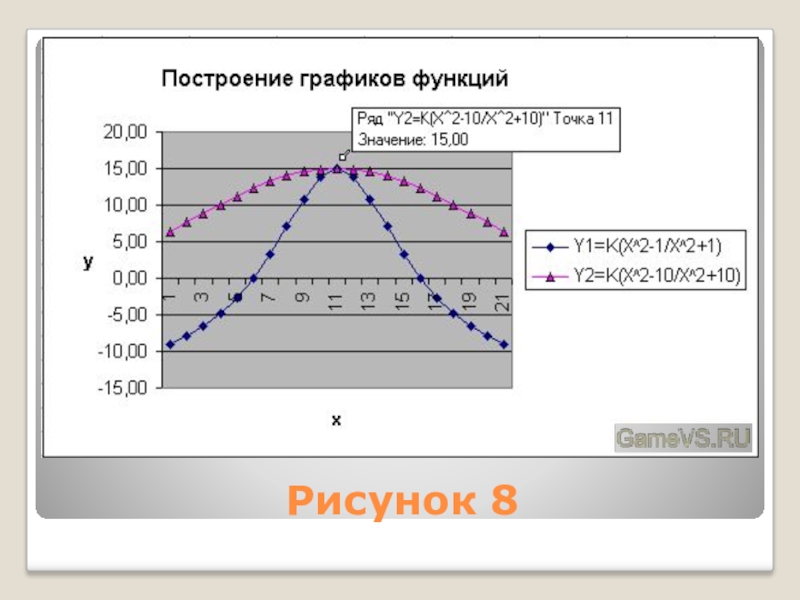

Слайд 21Рисунок 8

Рисунок 8

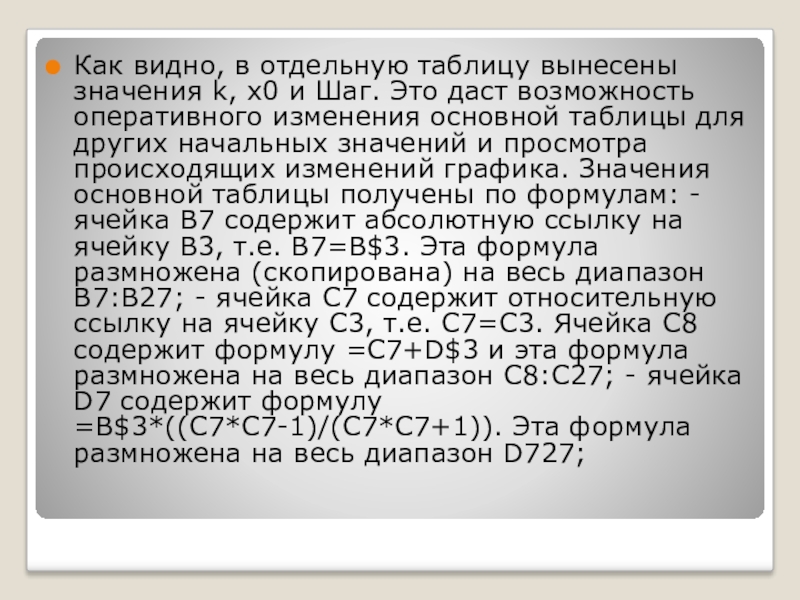

Слайд 22Как видно, в отдельную таблицу вынесены значения k, x0 и Шаг.

Это даст возможность оперативного изменения основной таблицы для других начальных значений и просмотра происходящих изменений графика. Значения основной таблицы получены по формулам: - ячейка В7 содержит абсолютную ссылку на ячейку В3, т.е. В7=B$3. Эта формула размножена (скопирована) на весь диапазон В7:В27; - ячейка С7 содержит относительную ссылку на ячейку С3, т.е. С7=C3. Ячейка С8 содержит формулу =C7+D$3 и эта формула размножена на весь диапазон С8:С27; - ячейка D7 содержит формулу =B$3*((C7*C7-1)/(C7*C7+1)). Эта формула размножена на весь диапазон D727;
Как видно, в отдельную таблицу вынесены значения k, x0 и Шаг. Это даст возможность оперативного изменения основной

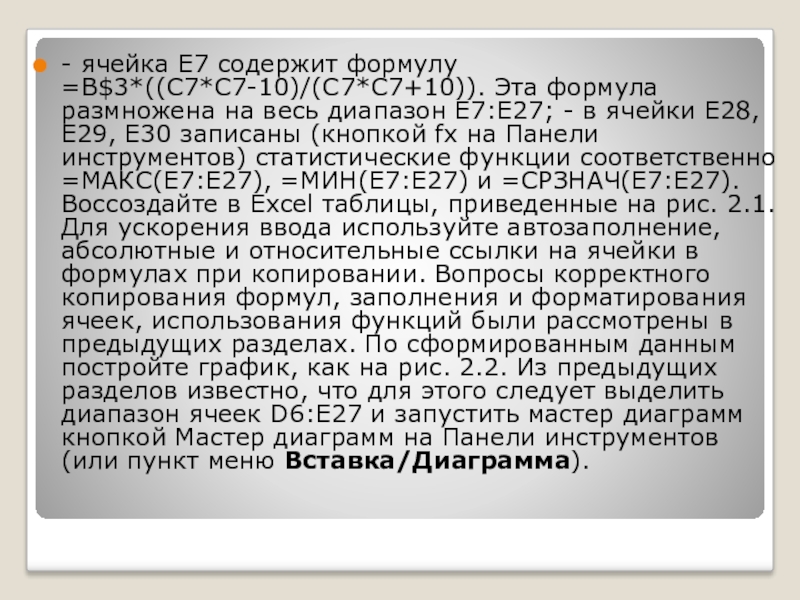

Слайд 23- ячейка Е7 содержит формулу =B$3*((C7*C7-10)/(C7*C7+10)). Эта формула размножена на весь

диапазон Е7:Е27; - в ячейки Е28, Е29, Е30 записаны (кнопкой fx на Панели инструментов) статистические функции соответственно =МАКС(E7:E27), =МИН(E7:E27) и =СРЗНАЧ(E7:E27). Воссоздайте в Excel таблицы, приведенные на рис. 2.1. Для ускорения ввода используйте автозаполнение, абсолютные и относительные ссылки на ячейки в формулах при копировании. Вопросы корректного копирования формул, заполнения и форматирования ячеек, использования функций были рассмотрены в предыдущих разделах. По сформированным данным постройте график, как на рис. 2.2. Из предыдущих разделов известно, что для этого следует выделить диапазон ячеек D6:Е27 и запустить мастер диаграмм кнопкой Мастер диаграмм на Панели инструментов (или пункт меню Вставка/Диаграмма).
- ячейка Е7 содержит формулу =B$3*((C7*C7-10)/(C7*C7+10)). Эта формула размножена на весь диапазон Е7:Е27; - в ячейки Е28,

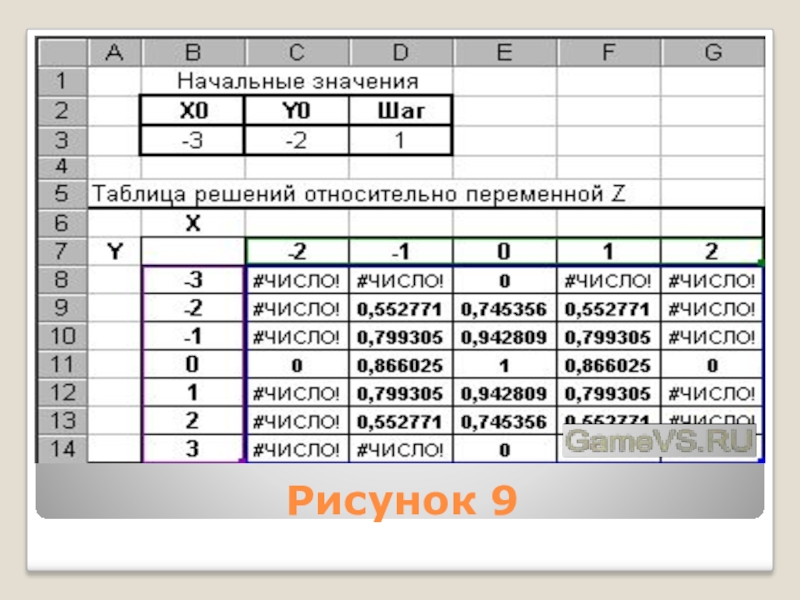

Слайд 24Рисунок 9

Рисунок 9

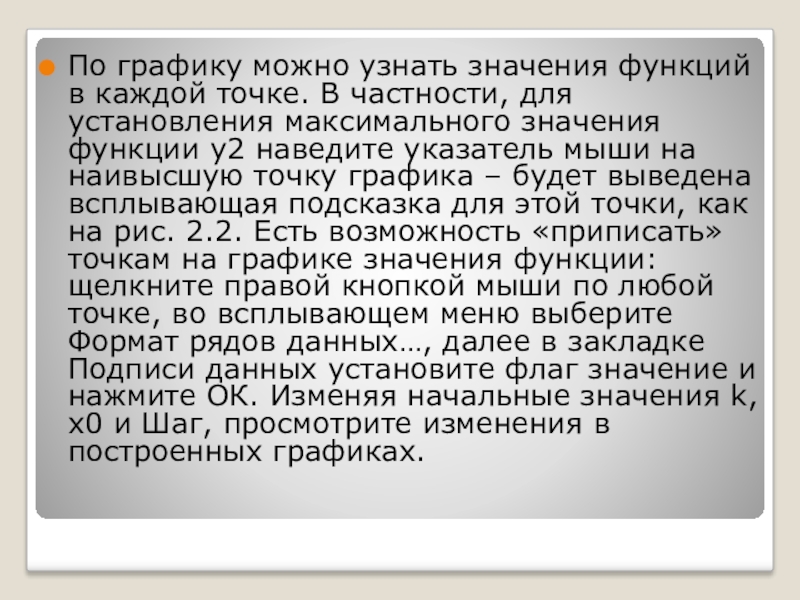

Слайд 25По графику можно узнать значения функций в каждой точке. В частности,

для установления максимального значения функции y2 наведите указатель мыши на наивысшую точку графика – будет выведена всплывающая подсказка для этой точки, как на рис. 2.2. Есть возможность «приписать» точкам на графике значения функции: щелкните правой кнопкой мыши по любой точке, во всплывающем меню выберите Формат рядов данных…, далее в закладке Подписи данных установите флаг значение и нажмите ОК. Изменяя начальные значения k, x0 и Шаг, просмотрите изменения в построенных графиках.
По графику можно узнать значения функций в каждой точке. В частности, для установления максимального значения функции y2

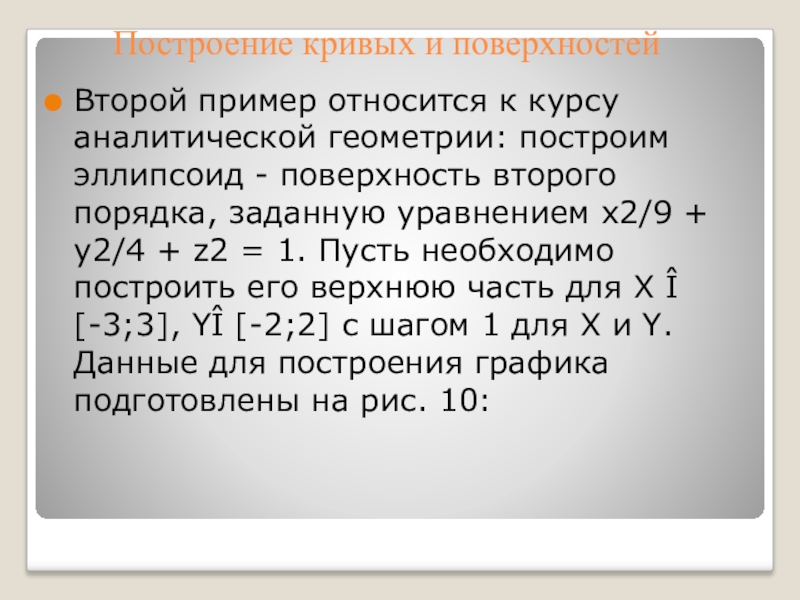

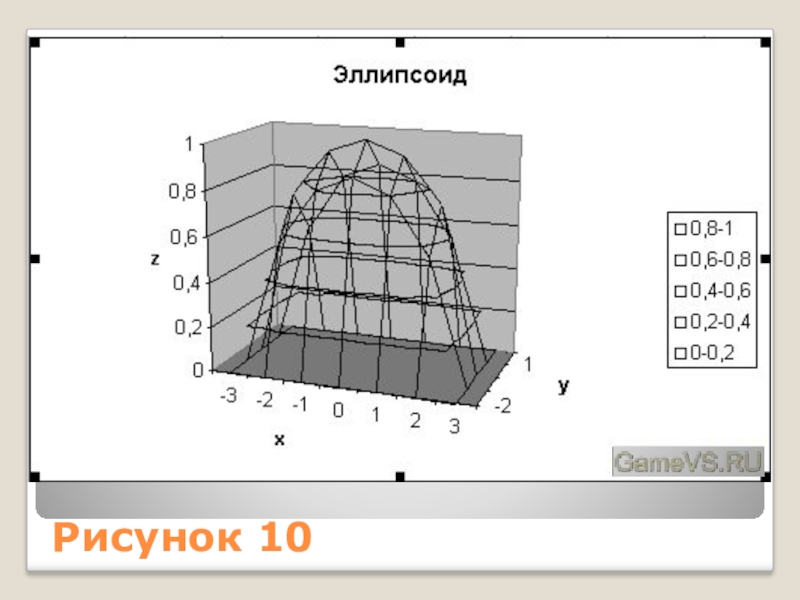

Слайд 26Построение кривых и поверхностей
Второй пример относится к курсу аналитической геометрии: построим

эллипсоид - поверхность второго порядка, заданную уравнением x2/9 + y2/4 + z2 = 1. Пусть необходимо построить его верхнюю часть для Х Î [-3;3], YÎ [-2;2] c шагом 1 для Х и Y. Данные для построения графика подготовлены на рис. 10:
Построение кривых и поверхностей Второй пример относится к курсу аналитической геометрии: построим эллипсоид - поверхность второго порядка,

Слайд 27Рисунок 10

Рисунок 10

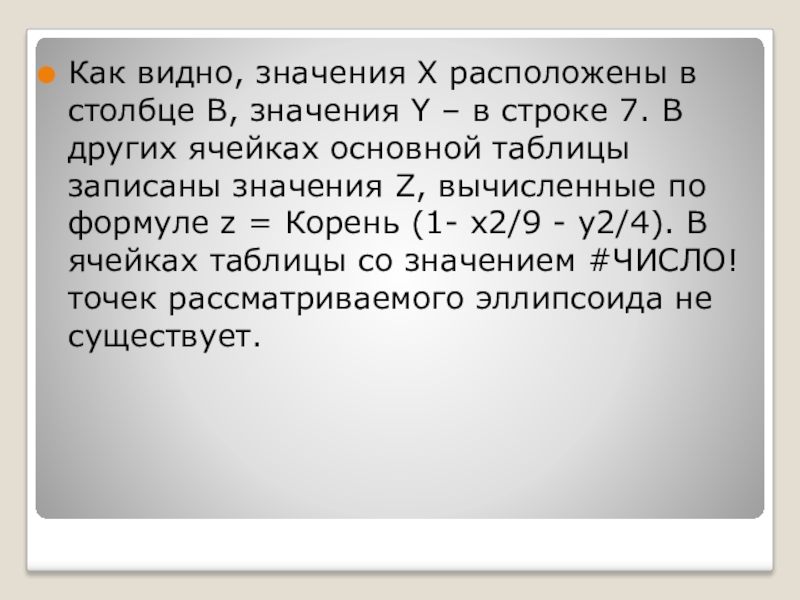

Слайд 28Как видно, значения Х расположены в столбце В, значения Y –

в строке 7. В других ячейках основной таблицы записаны значения Z, вычисленные по формуле z = Корень (1- x2/9 - y2/4). В ячейках таблицы со значением #ЧИСЛО! точек рассматриваемого эллипсоида не существует.
Как видно, значения Х расположены в столбце В, значения Y – в строке 7. В других ячейках

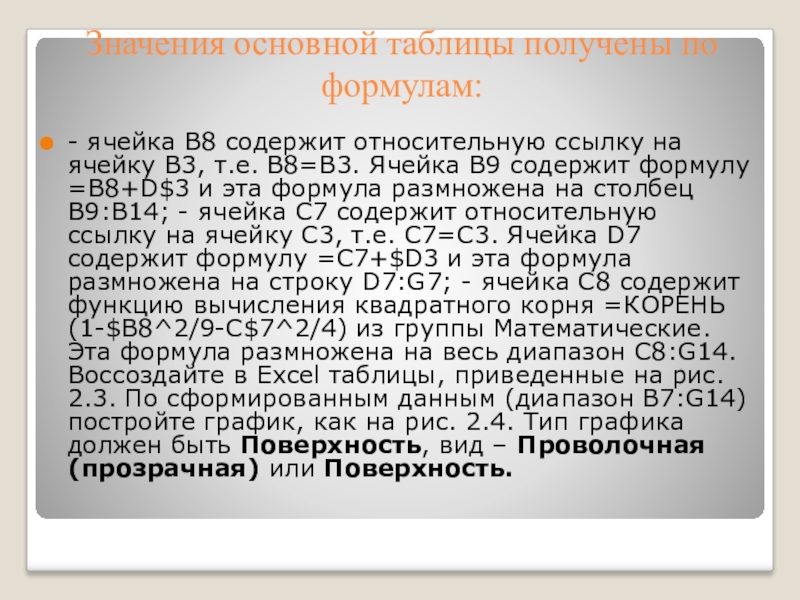

Слайд 29Значения основной таблицы получены по формулам:
- ячейка B8 содержит относительную ссылку

на ячейку B3, т.е. B8=B3. Ячейка B9 содержит формулу =B8+D$3 и эта формула размножена на столбец B9:B14; - ячейка С7 содержит относительную ссылку на ячейку С3, т.е. С7=C3. Ячейка D7 содержит формулу =C7+$D3 и эта формула размножена на строку D7:G7; - ячейка C8 содержит функцию вычисления квадратного корня =КОРЕНЬ(1-$B8^2/9-C$7^2/4) из группы Математические. Эта формула размножена на весь диапазон С8:G14. Воссоздайте в Excel таблицы, приведенные на рис. 2.3. По сформированным данным (диапазон B7:G14) постройте график, как на рис. 2.4. Тип графика должен быть Поверхность, вид – Проволочная (прозрачная) или Поверхность.
Значения основной таблицы получены по формулам:  - ячейка B8 содержит относительную ссылку на ячейку B3, т.е.

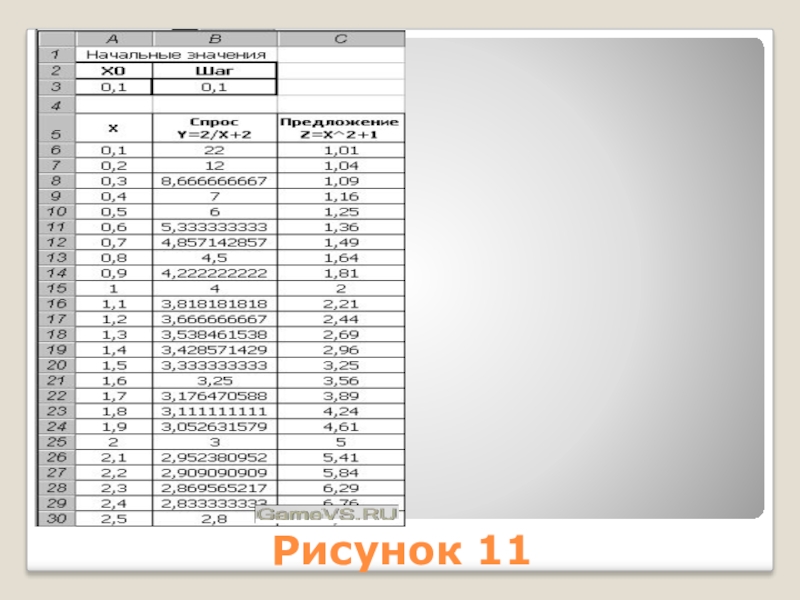

Слайд 30Рисунок 11

Рисунок 11

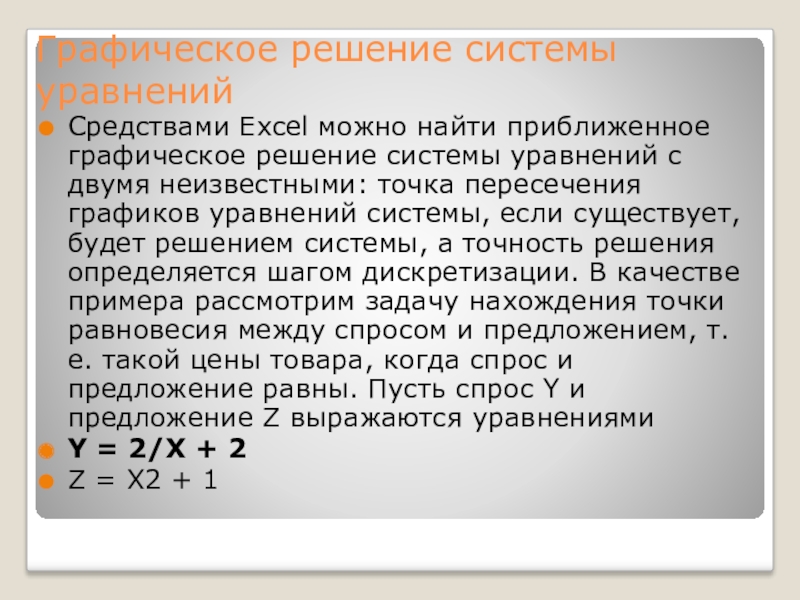

Слайд 31Графическое решение системы уравнений
Средствами Excel можно найти приближенное графическое решение системы

уравнений с двумя неизвестными: точка пересечения графиков уравнений системы, если существует, будет решением системы, а точность решения определяется шагом дискретизации. В качестве примера рассмотрим задачу нахождения точки равновесия между спросом и предложением, т.е. такой цены товара, когда спрос и предложение равны. Пусть спрос Y и предложение Z выражаются уравнениями
Y = 2/X + 2
Z = X2 + 1
Графическое решение системы уравненийСредствами Excel можно найти приближенное графическое решение системы уравнений с двумя неизвестными: точка пересечения

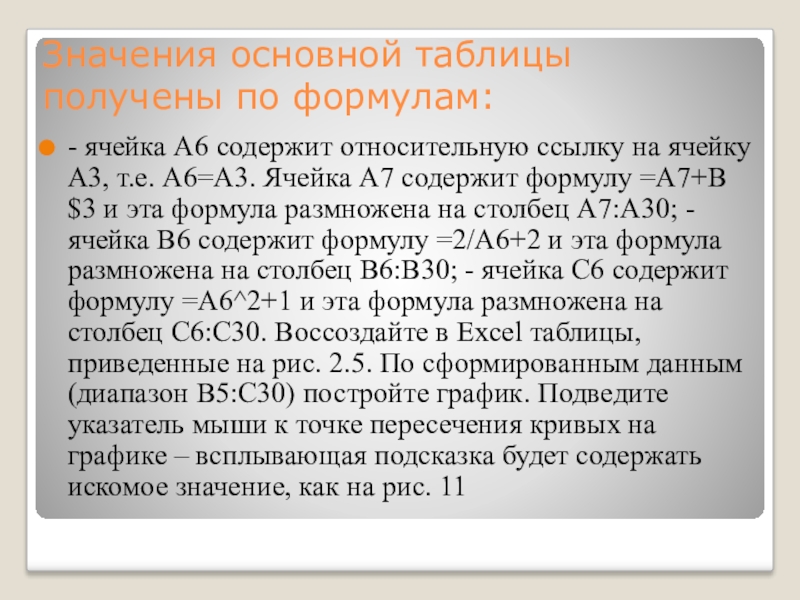

Слайд 32Значения основной таблицы получены по формулам:
- ячейка А6 содержит относительную ссылку

на ячейку А3, т.е. А6=А3. Ячейка А7 содержит формулу =А7+В$3 и эта формула размножена на столбец А7:А30; - ячейка В6 содержит формулу =2/A6+2 и эта формула размножена на столбец В6:В30; - ячейка С6 содержит формулу =A6^2+1 и эта формула размножена на столбец С6:С30. Воссоздайте в Excel таблицы, приведенные на рис. 2.5. По сформированным данным (диапазон В5:С30) постройте график. Подведите указатель мыши к точке пересечения кривых на графике – всплывающая подсказка будет содержать искомое значение, как на рис. 11
Значения основной таблицы получены по формулам:- ячейка А6 содержит относительную ссылку на ячейку А3, т.е. А6=А3. Ячейка

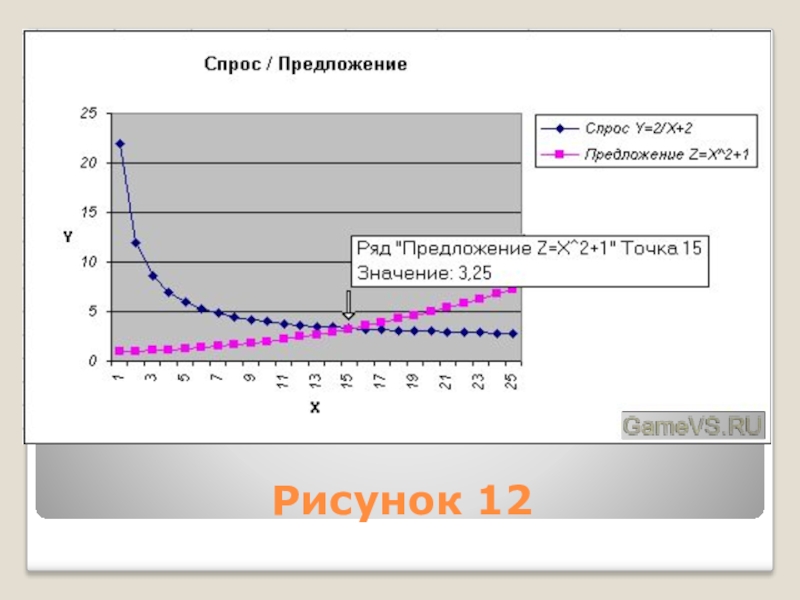

Слайд 33Рисунок 12

Рисунок 12

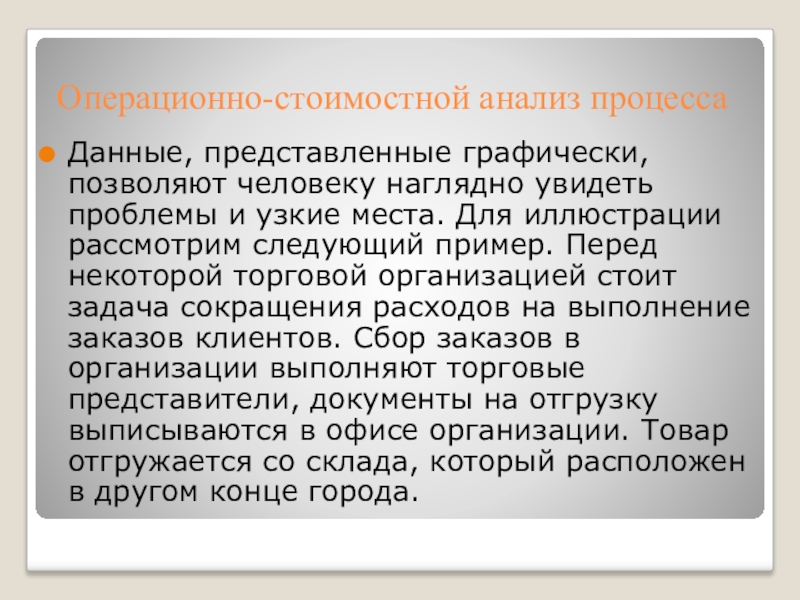

Слайд 34Операционно-стоимостной анализ процесса
Данные, представленные графически, позволяют человеку наглядно увидеть проблемы и

узкие места. Для иллюстрации рассмотрим следующий пример. Перед некоторой торговой организацией стоит задача сокращения расходов на выполнение заказов клиентов. Сбор заказов в организации выполняют торговые представители, документы на отгрузку выписываются в офисе организации. Товар отгружается со склада, который расположен в другом конце города.
Операционно-стоимостной анализ процессаДанные, представленные графически, позволяют человеку наглядно увидеть проблемы и узкие места. Для иллюстрации рассмотрим следующий

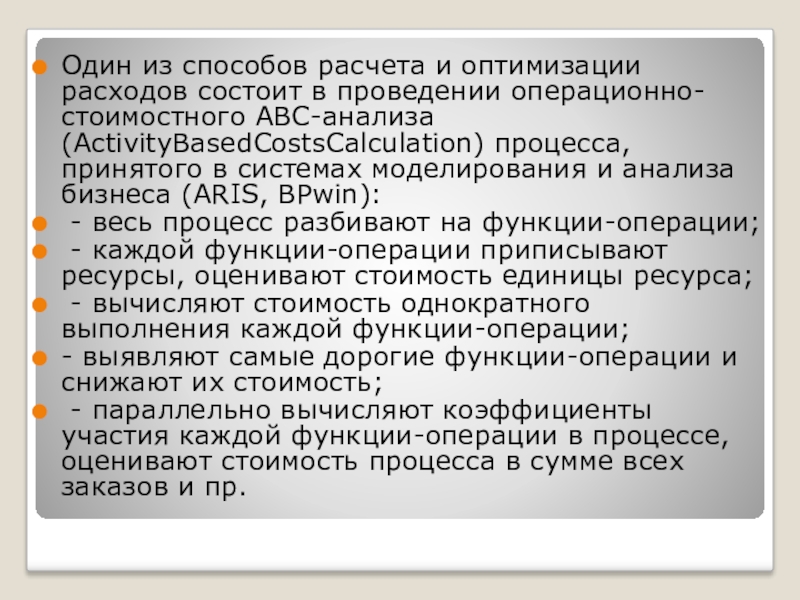

Слайд 35Один из способов расчета и оптимизации расходов состоит в проведении операционно-стоимостного

ABC-анализа (ActivityBasedCostsCalculation) процесса, принятого в системах моделирования и анализа бизнеса (ARIS, BPwin):
- весь процесс разбивают на функции-операции;
- каждой функции-операции приписывают ресурсы, оценивают стоимость единицы ресурса;
- вычисляют стоимость однократного выполнения каждой функции-операции;
- выявляют самые дорогие функции-операции и снижают их стоимость;
- параллельно вычисляют коэффициенты участия каждой функции-операции в процессе, оценивают стоимость процесса в сумме всех заказов и пр.
Один из способов расчета и оптимизации расходов состоит в проведении операционно-стоимостного ABC-анализа (ActivityBasedCostsCalculation) процесса, принятого в системах

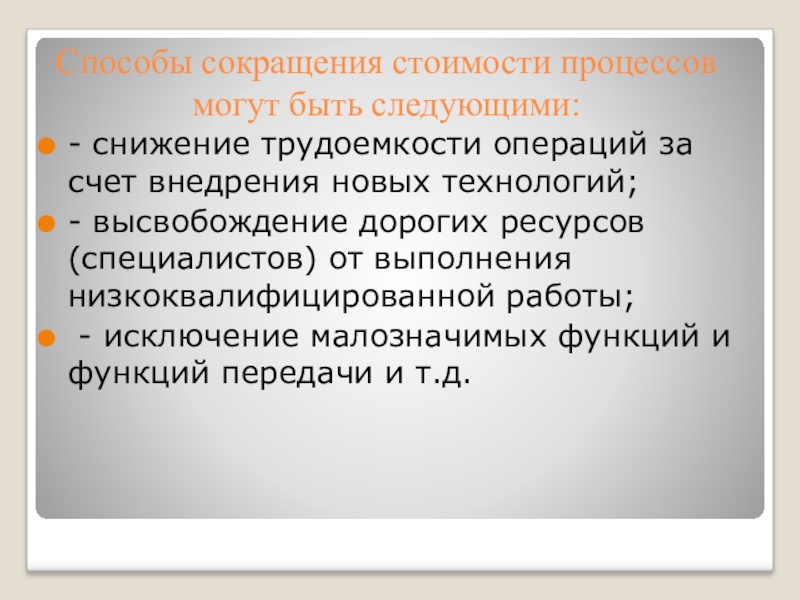

Слайд 36Способы сокращения стоимости процессов могут быть следующими:
- снижение трудоемкости операций за

счет внедрения новых технологий;
- высвобождение дорогих ресурсов (специалистов) от выполнения низкоквалифицированной работы;
- исключение малозначимых функций и функций передачи и т.д.
Способы сокращения стоимости процессов могут быть следующими:- снижение трудоемкости операций за счет внедрения новых технологий; - высвобождение

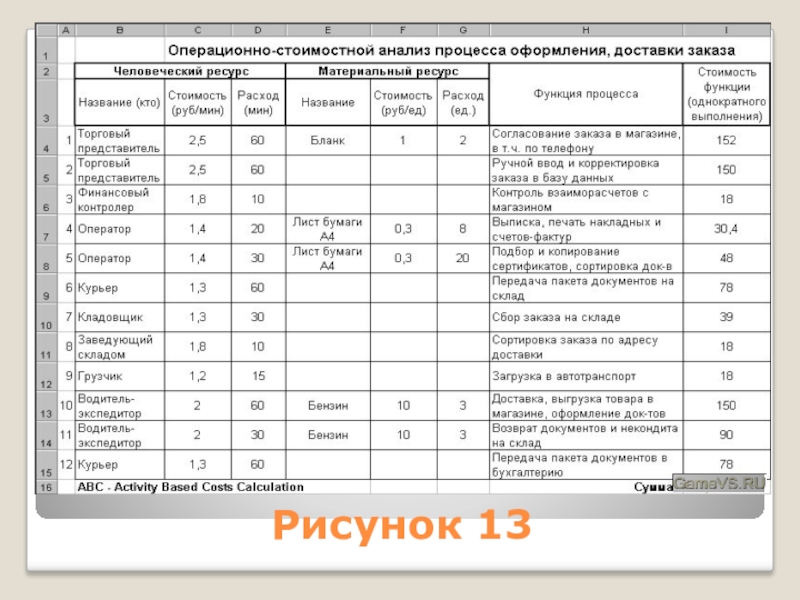

Слайд 37Рисунок 13

Рисунок 13

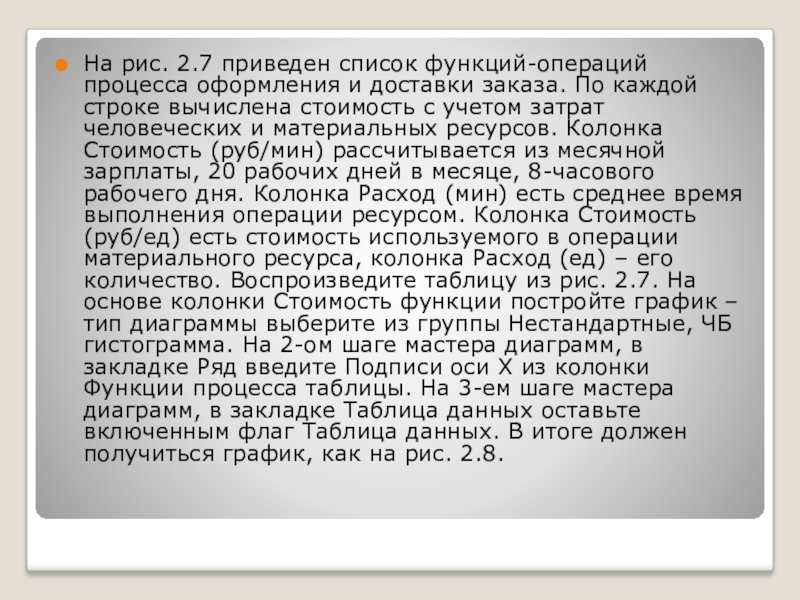

Слайд 38На рис. 2.7 приведен список функций-операций процесса оформления и доставки заказа.

По каждой строке вычислена стоимость с учетом затрат человеческих и материальных ресурсов. Колонка Стоимость (руб/мин) рассчитывается из месячной зарплаты, 20 рабочих дней в месяце, 8-часового рабочего дня. Колонка Расход (мин) есть среднее время выполнения операции ресурсом. Колонка Стоимость (руб/ед) есть стоимость используемого в операции материального ресурса, колонка Расход (ед) – его количество. Воспроизведите таблицу из рис. 2.7. На основе колонки Стоимость функции постройте график – тип диаграммы выберите из группы Нестандартные, ЧБ гистограмма. На 2-ом шаге мастера диаграмм, в закладке Ряд введите Подписи оси Х из колонки Функции процесса таблицы. На 3-ем шаге мастера диаграмм, в закладке Таблица данных оставьте включенным флаг Таблица данных. В итоге должен получиться график, как на рис. 2.8.
На рис. 2.7 приведен список функций-операций процесса оформления и доставки заказа. По каждой строке вычислена стоимость с

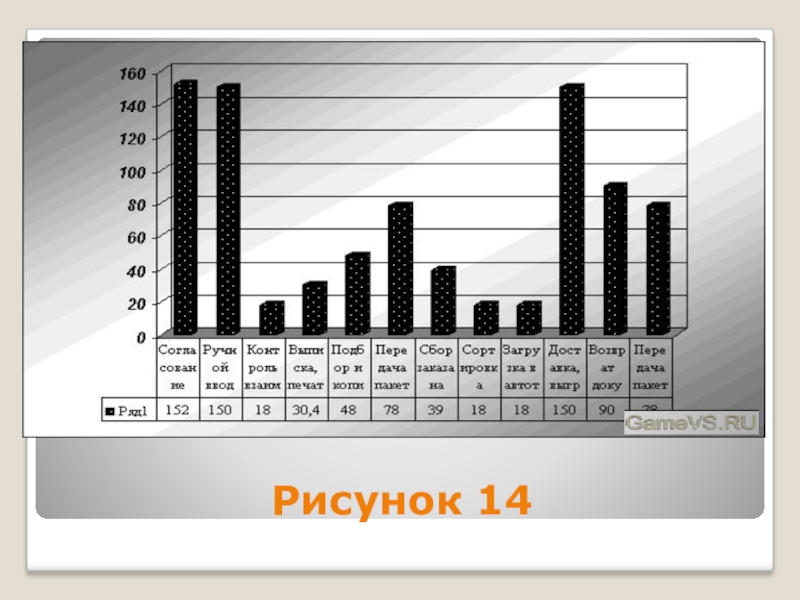

Слайд 39Рисунок 14

Рисунок 14

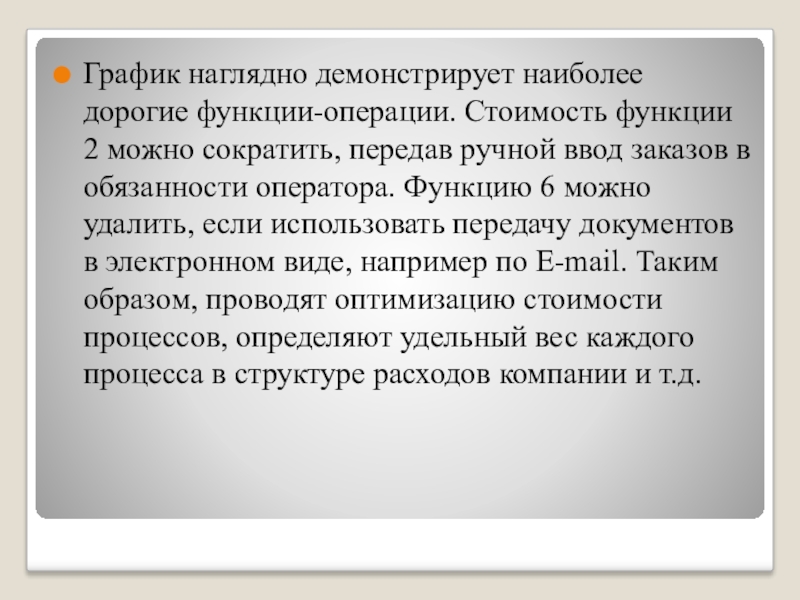

Слайд 40График наглядно демонстрирует наиболее дорогие функции-операции. Стоимость функции 2 можно сократить,

передав ручной ввод заказов в обязанности оператора. Функцию 6 можно удалить, если использовать передачу документов в электронном виде, например по E-mail. Таким образом, проводят оптимизацию стоимости процессов, определяют удельный вес каждого процесса в структуре расходов компании и т.д.
График наглядно демонстрирует наиболее дорогие функции-операции. Стоимость функции 2 можно сократить, передав ручной ввод заказов в обязанности

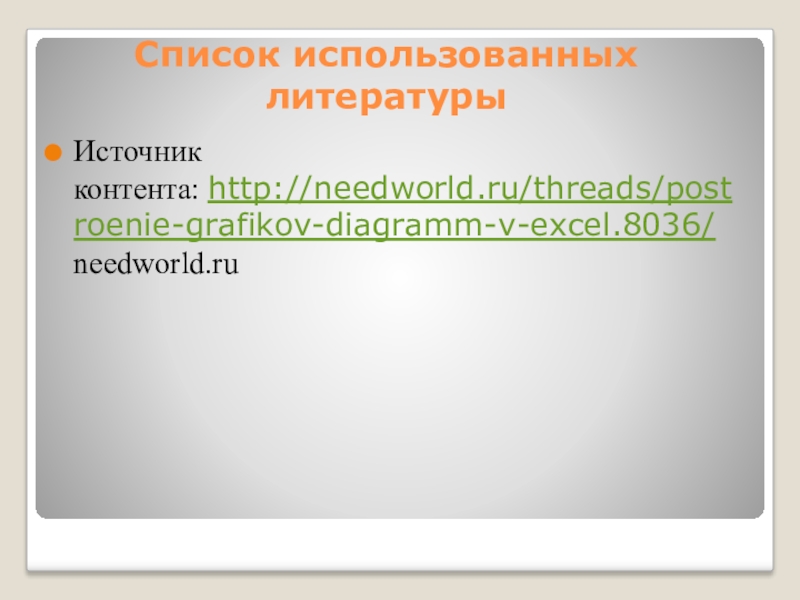

Слайд 41Список использованных литературы
Источник контента: http://needworld.ru/threads/postroenie-grafikov-diagramm-v-excel.8036/ needworld.ru

Список использованных литературыИсточник контента: http://needworld.ru/threads/postroenie-grafikov-diagramm-v-excel.8036/ needworld.ru

Слайд 42Спасибо
за внимание!!!

Спасибо за внимание!!!
