Презентация, доклад на тему Построение таблиц истинности для сложных высказываний.

Татьяна Васильевна

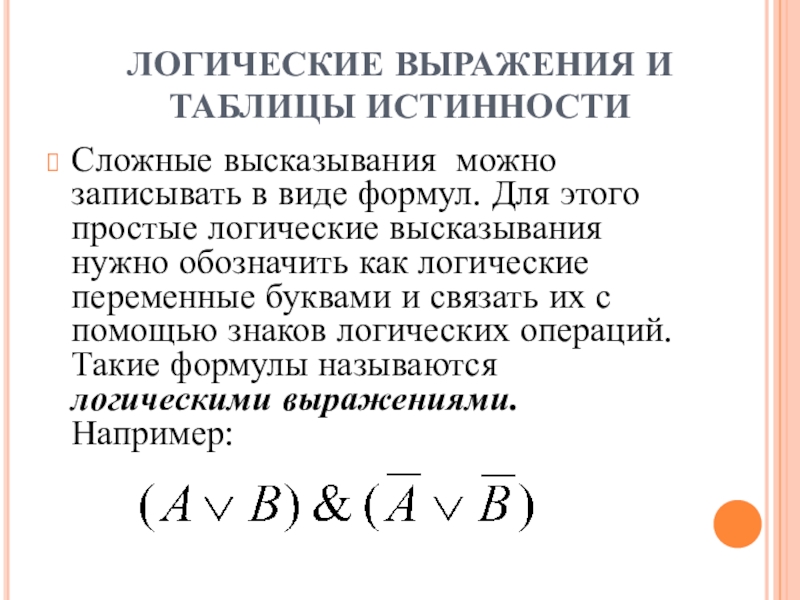

Для этого простые логические высказывания нужно обозначить как логические переменные буквами и связать их с помощью знаков логических операций. Такие формулы называются логическими выражениями. Например:

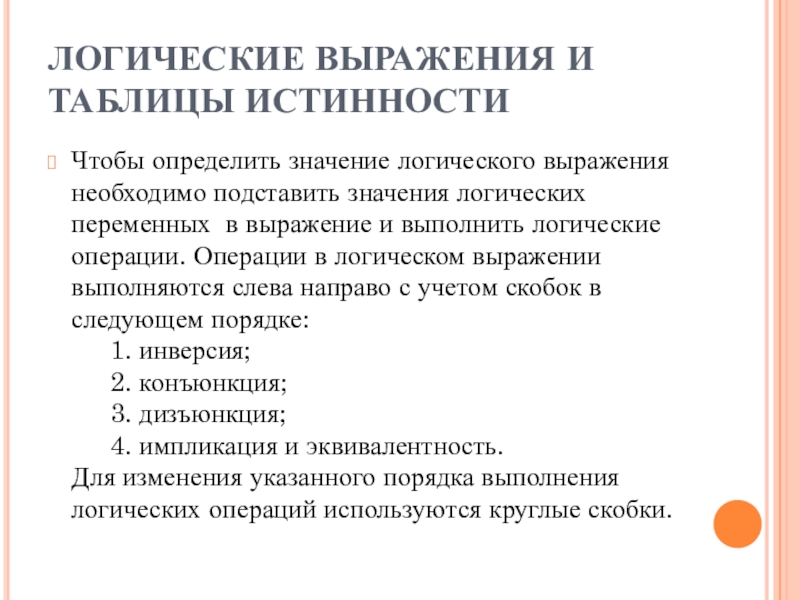

значения логических переменных в выражение и выполнить логические операции. Операции в логическом выражении выполняются слева направо с учетом скобок в следующем порядке:      1. инверсия;      2. конъюнкция;      3. дизъюнкция;      4. импликация и эквивалентность. Для изменения указанного порядка выполнения логических операций используются круглые скобки.

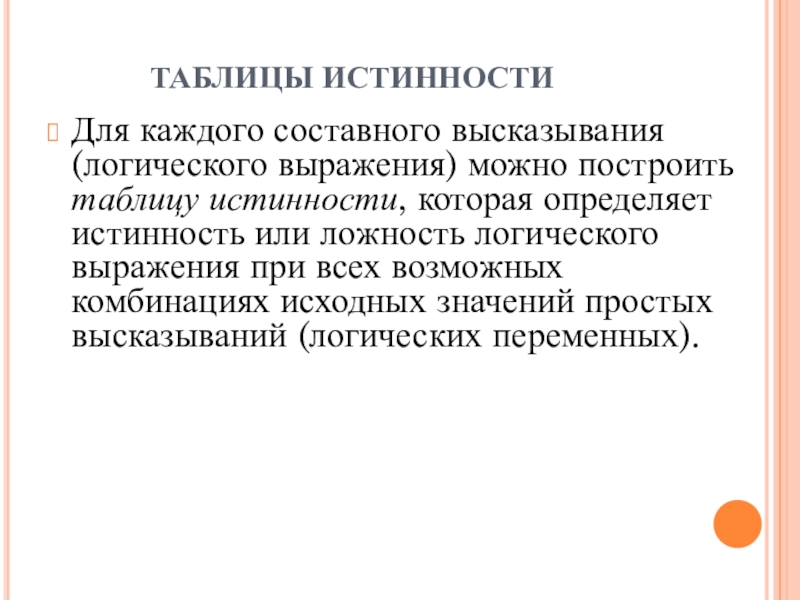

которая определяет истинность или ложность логического выражения при всех возможных комбинациях исходных значений простых высказываний (логических переменных).

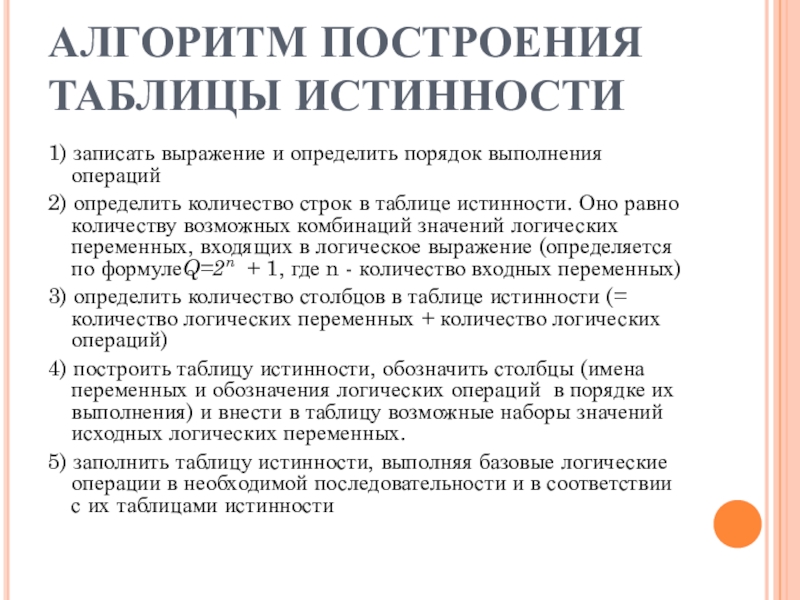

определить количество строк в таблице истинности. Оно равно количеству возможных комбинаций значений логических переменных, входящих в логическое выражение (определяется по формулеQ=2n + 1, где n - количество входных переменных)
3) определить количество столбцов в таблице истинности (= количество логических переменных + количество логических операций)
4) построить таблицу истинности, обозначить столбцы (имена переменных и обозначения логических операций в порядке их выполнения) и внести в таблицу возможные наборы значений исходных логических переменных.
5) заполнить таблицу истинности, выполняя базовые логические операции в необходимой последовательности и в соответствии с их таблицами истинности

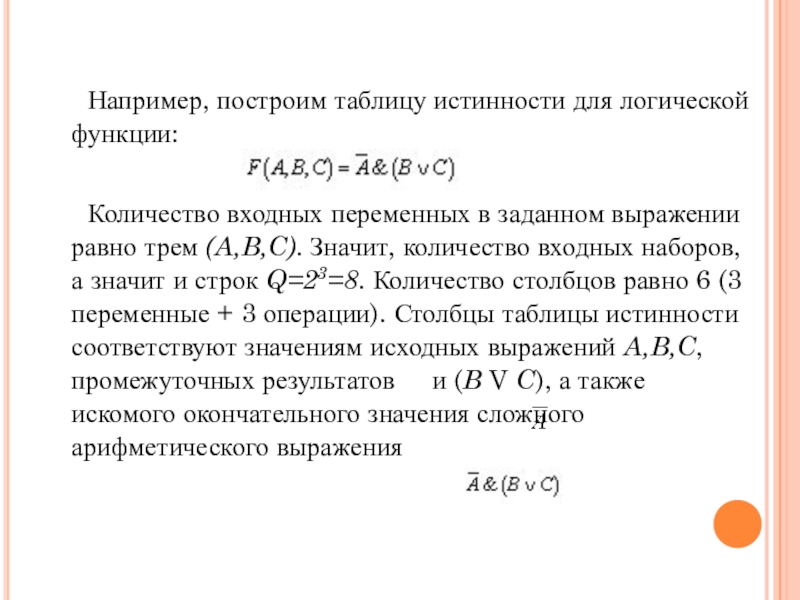

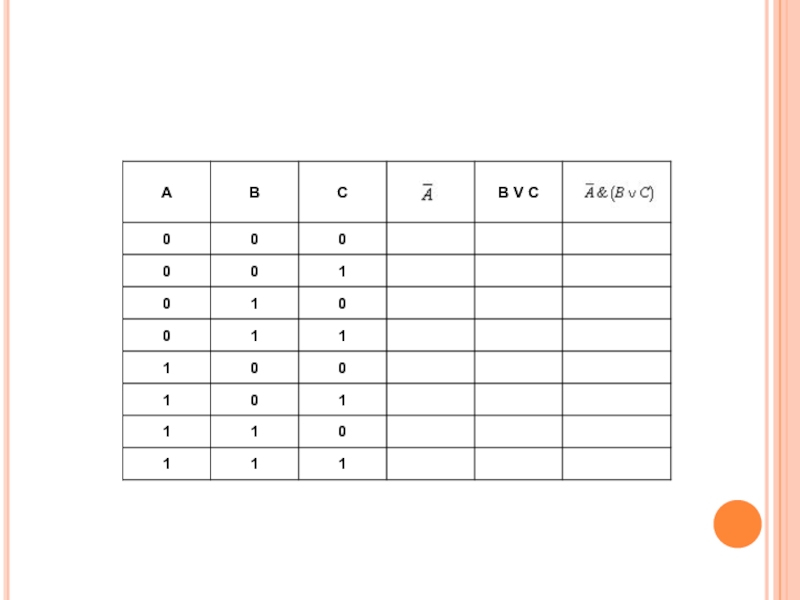

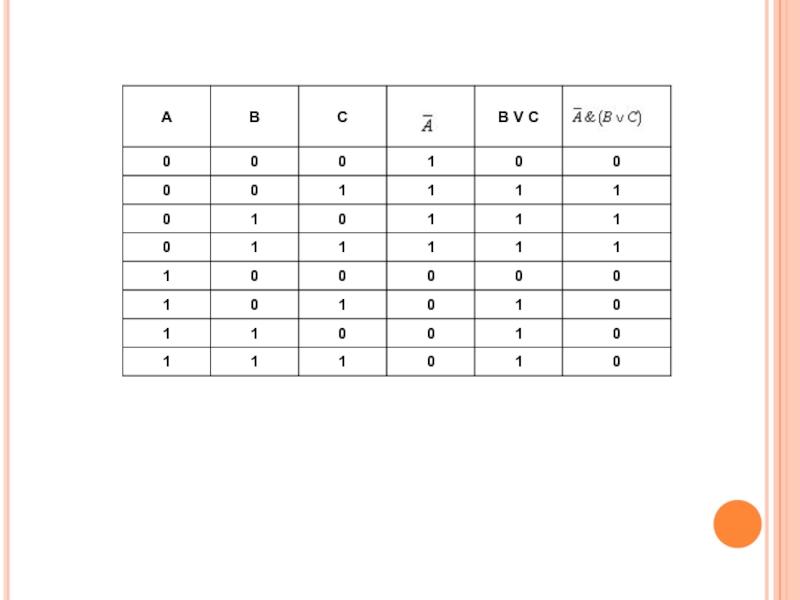

выражении равно трем (A,B,C). Значит, количество входных наборов, а значит и строк Q=23=8. Количество столбцов равно 6 (3 переменные + 3 операции). Столбцы таблицы истинности соответствуют значениям исходных выражений A,B,C, промежуточных результатов и (B V C), а также искомого окончательного значения сложного арифметического выражения

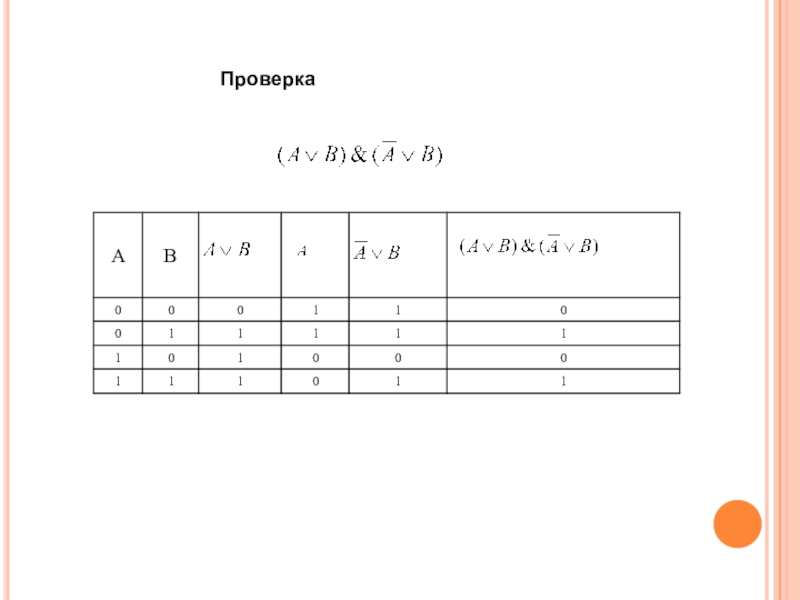

в заданном выражении равно двум (A,B,). Значит, количество входных наборов, а значит и строк Q=22 =4 + 1 =5, а количество столбцов равно 2 + 4 = 6
