Презентация, доклад на тему Построение графиков функции и поверхностей в MS EXCEL
Содержание
- 1. Построение графиков функции и поверхностей в MS EXCEL
- 2. Задание. Построить график функции у = sin
- 3. Слайд 3

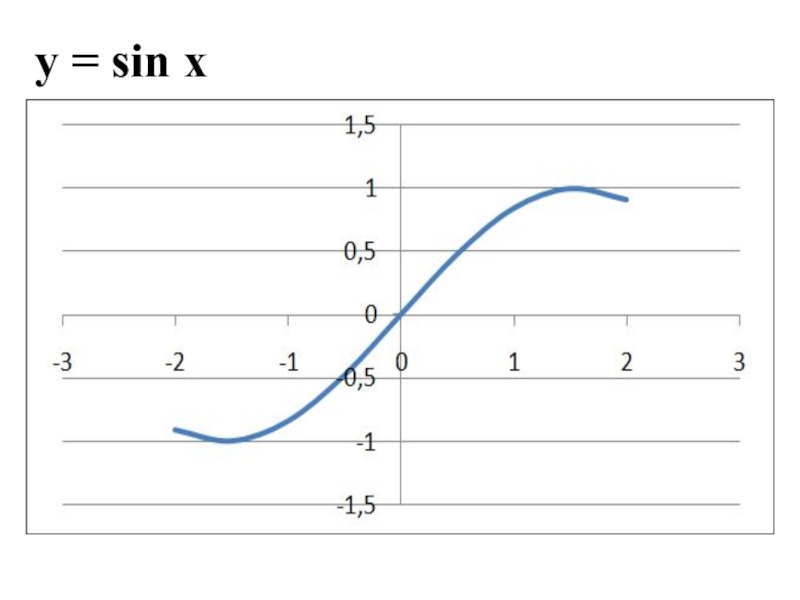

- 4. у = sin x
- 5. №1 Построить график функции у = х3 на

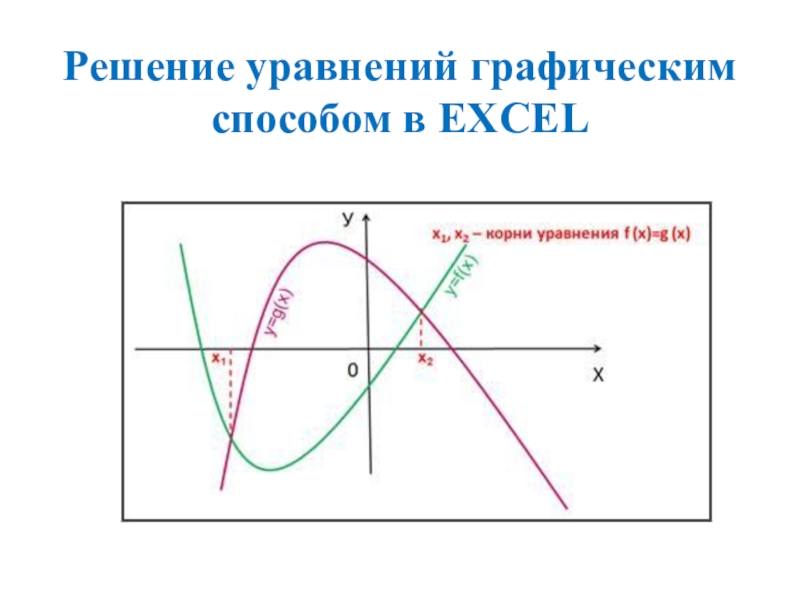

- 6. Решение уравнений графическим способом в EXCEL

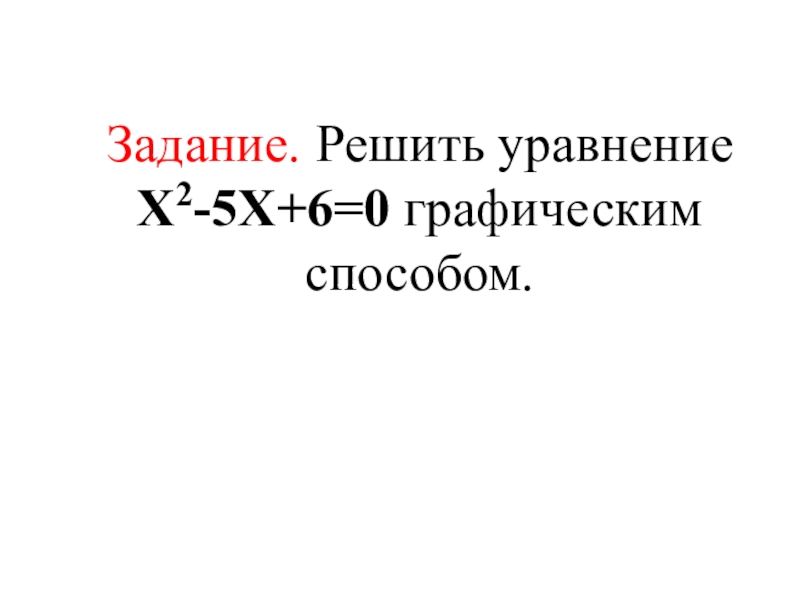

- 7. Задание. Решить уравнение Х2-5Х+6=0 графическим способом.
- 8. Ответ: х1=2 и х2=31 способУ=Х2-5Х+6

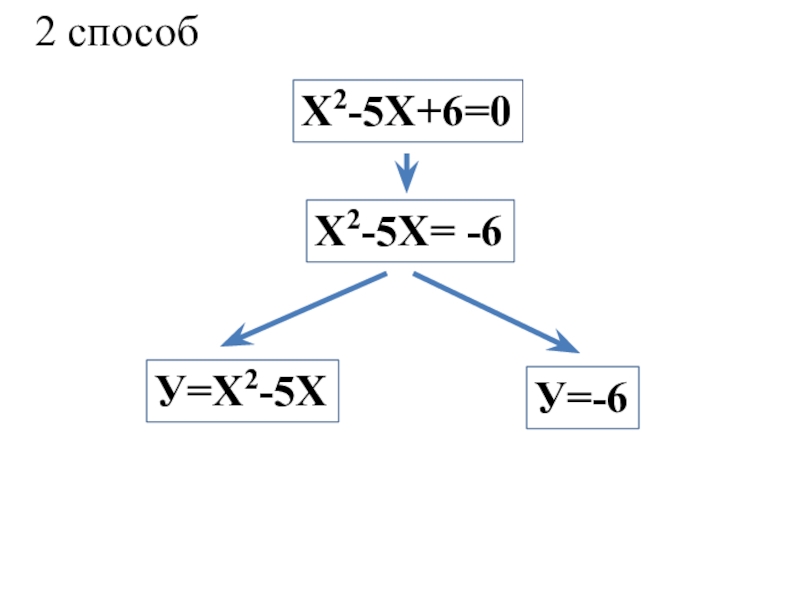

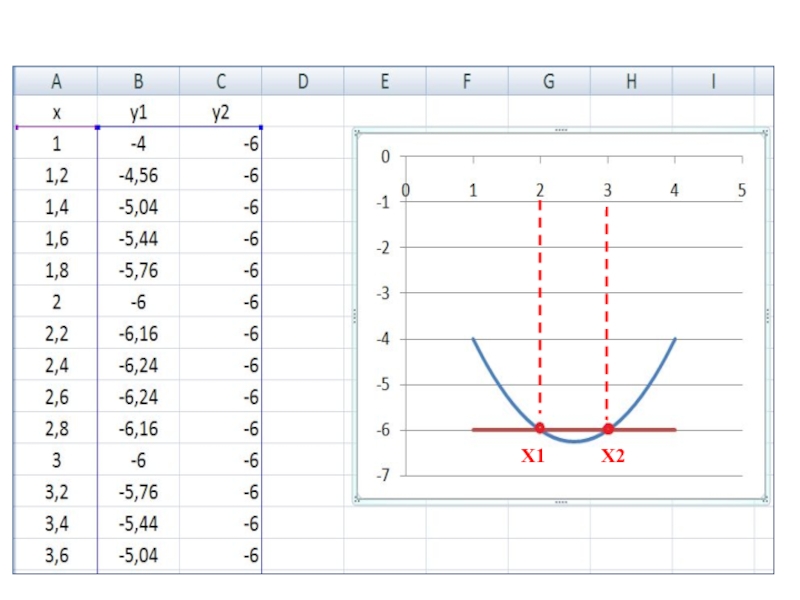

- 9. 2 способХ2-5Х+6=0У=Х2-5ХУ=-6Х2-5Х= -6
- 10. Х1Х2
- 11. Решить уравнения графическим способомРешить систему уравнений
- 12. Построение поверхностей в EXCEL
- 13. Рассмотрим пример построения поверхности z = x2 + y2 при x, y
- 14. Слайд 14
- 15. Выделим диапазон ячеек A1:L12 и вызовем мастер диаграмм. Тип диаграммы – Поверхность и вид – Поверхность.
- 16. Задание: Построить поверхность если и
- 17. Слайд 17

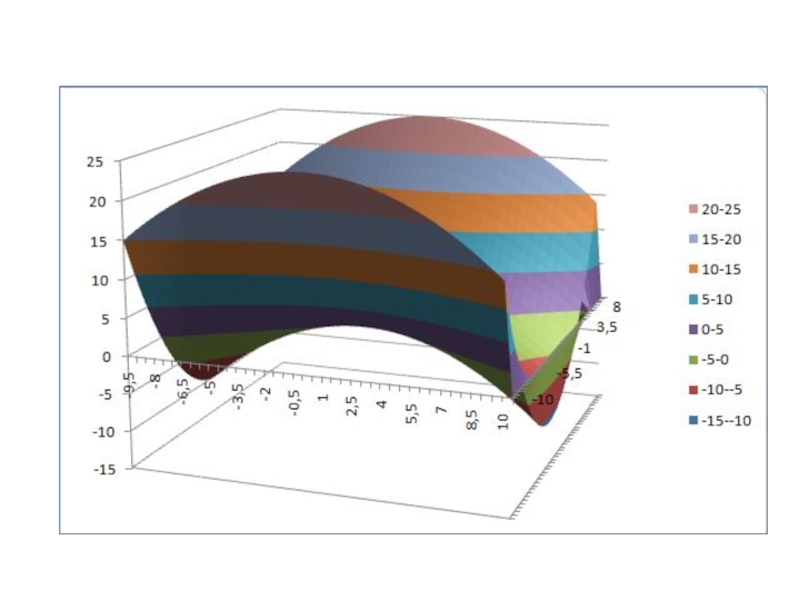

- 18. Задание. Построить гиперболический параболоид если и шаг табуляции 0,5.
- 19. Слайд 19

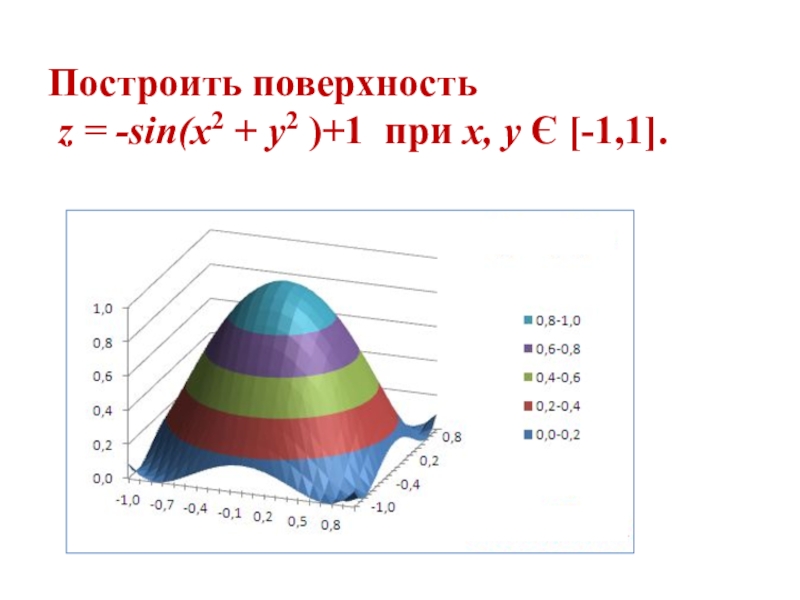

- 20. Построить поверхность z = -sin(x2 + y2 )+1 при x, y Є [-1,1].

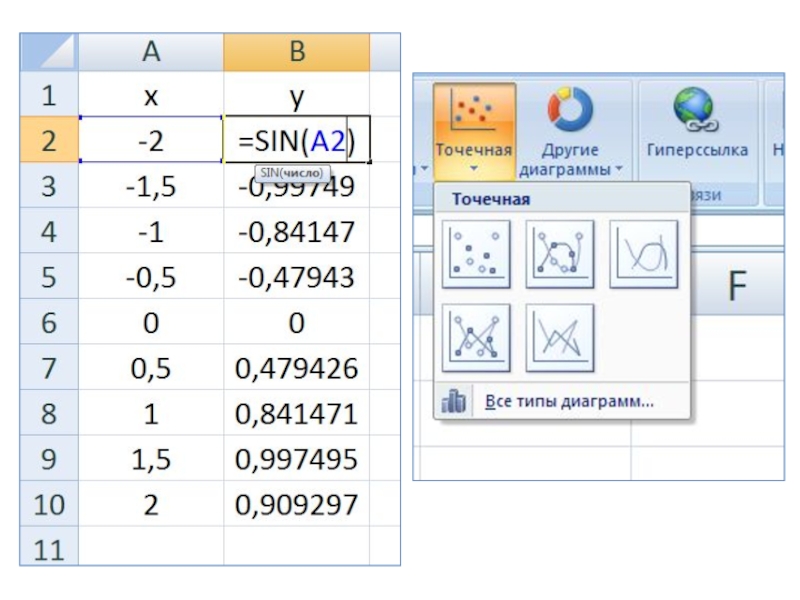

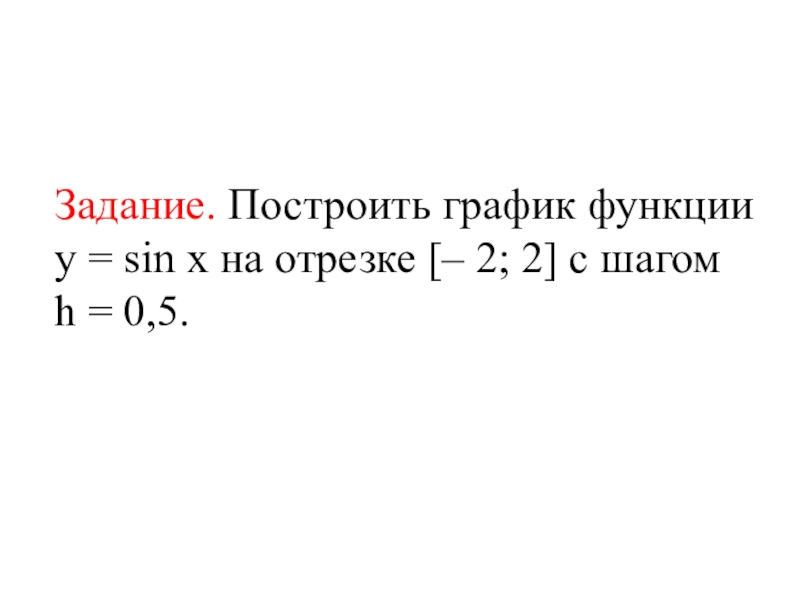

Задание. Построить график функции у = sin x на отрезке [– 2; 2] с шагом h = 0,5.
![Задание. Построить график функции у = sin x на отрезке [– 2; 2] с шагом h =](/img/thumbs/5a76910e6a3aa99483b30e4403a8cee3-800x.jpg "Построение графиков функции и поверхностей в MS EXCEL Задание. Построить график функции у = sin x на отрезке [–")

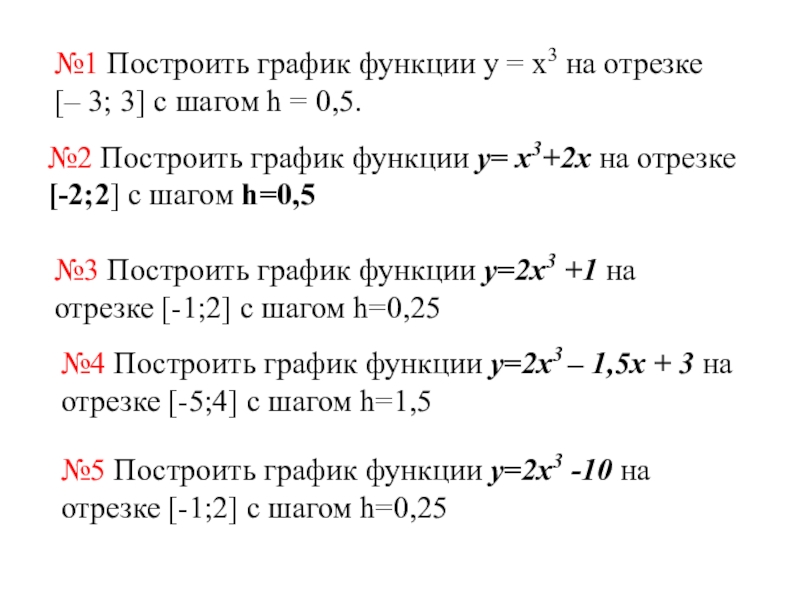

Слайд 5№1 Построить график функции у = х3 на отрезке
[– 3; 3]
с шагом h = 0,5.
№2 Построить график функции y= x3+2x на отрезке [-2;2] с шагом h=0,5
№3 Построить график функции y=2х3 +1 на отрезке [-1;2] с шагом h=0,25
№4 Построить график функции y=2х3 – 1,5х + 3 на отрезке [-5;4] с шагом h=1,5
№5 Построить график функции y=2х3 -10 на отрезке [-1;2] с шагом h=0,25
![№1 Построить график функции у = х3 на отрезке [– 3; 3] с шагом h = 0,5.№2 Построить](/img/thumbs/e927bd4d380f4a7f80fcbf2d21b427fc-800x.jpg "Построение графиков функции и поверхностей в MS EXCEL №1 Построить график функции у = х3 на отрезке [– 3; 3]")
Слайд 11Решить уравнения графическим способом
Решить систему уравнений
х2-2х-3=0
х2 + х – 6
= 0
– х2 + 6х – 5 = 0
х2+у2=9
у-х=-3
х2+у2=4
у=0,5х2+2
х2+у2-1=0
у-х-1=0

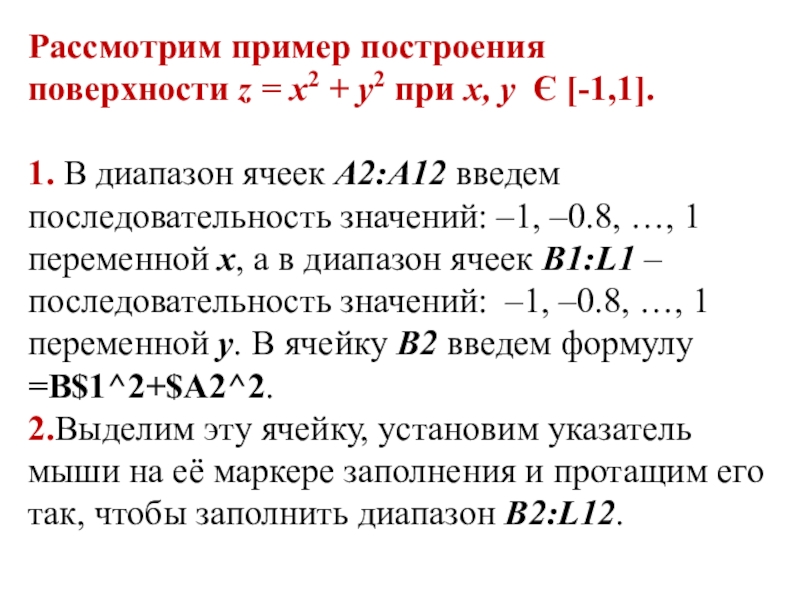

Слайд 13Рассмотрим пример построения поверхности z = x2 + y2 при x, y Є [-1,1].
1. В диапазон
ячеек A2:A12 введем последовательность значений: –1, –0.8, …, 1 переменной x, а в диапазон ячеек B1:L1 – последовательность значений: –1, –0.8, …, 1 переменной y. В ячейку В2 введем формулу
=B$1^2+$A2^2.
2.Выделим эту ячейку, установим указатель мыши на её маркере заполнения и протащим его так, чтобы заполнить диапазон B2:L12.
=B$1^2+$A2^2.
2.Выделим эту ячейку, установим указатель мыши на её маркере заполнения и протащим его так, чтобы заполнить диапазон B2:L12.
![Рассмотрим пример построения поверхности z = x2 + y2 при x, y Є [-1,1].1. В диапазон ячеек A2:A12 введем последовательность значений: –1, –0.8, …,](/img/thumbs/d937b00ee0da15352c3951cf2c512cd3-800x.jpg "Построение графиков функции и поверхностей в MS EXCEL Рассмотрим пример построения поверхности z = x2 + y2 при x, y Є [-1,1].1. В диапазон")

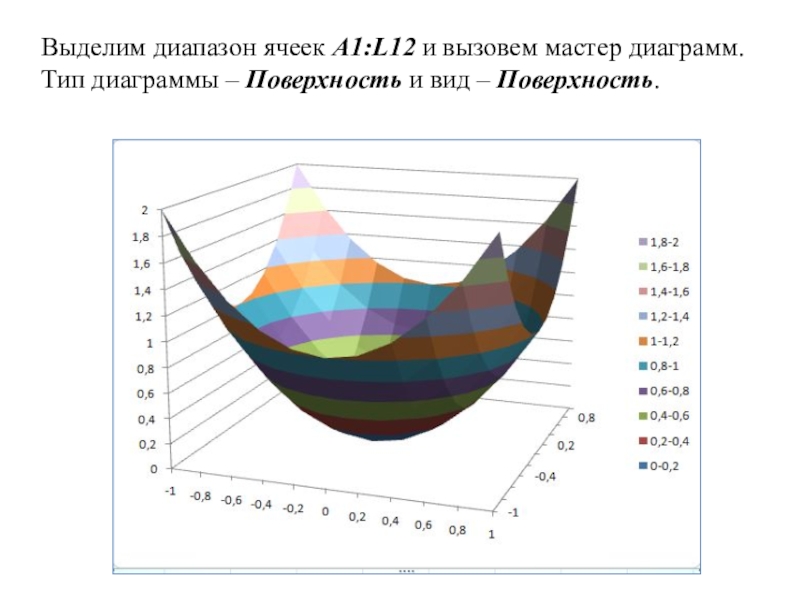

Слайд 15Выделим диапазон ячеек A1:L12 и вызовем мастер диаграмм. Тип диаграммы – Поверхность и вид – Поверхность.
Слайд 16Задание: Построить поверхность
если
и шаг табуляции 1.
В ячейки
A2:A18 ввести значения переменной X.
В ячейки B1:R1 ввести значения переменной Y.
В ячейку B2 ввести формулу
=КОРЕНЬ(64-$A2*B$1), скопировать ее в ячейки B3:B18, затем в С2:R18 5.
Выделить диапазон B2:R18 и в мастере диаграмм выбрать тип диаграммы поверхность
В ячейки B1:R1 ввести значения переменной Y.
В ячейку B2 ввести формулу
=КОРЕНЬ(64-$A2*B$1), скопировать ее в ячейки B3:B18, затем в С2:R18 5.
Выделить диапазон B2:R18 и в мастере диаграмм выбрать тип диаграммы поверхность
