Презентация, доклад на тему Основы логики
Содержание
- 1. Основы логики
- 2. Логика – эта наука, изучающая законы и

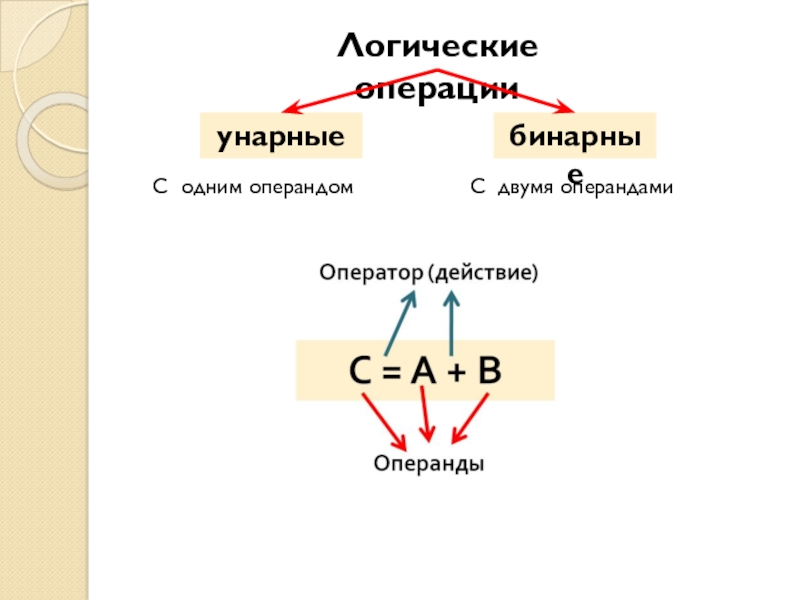

- 3. Логические операцииунарныебинарныеС одним операндомС двумя операндами
- 4. Логические операцииОсновные: Логическое сложение Логическое умножение Логическое отрицаниеДополнительные: Исключающее ИЛИ Эквивалентность Импликация
- 5. Логическое сложение (дизъюнкция)ОБОЗНАЧЕНИЯ:ИЛИ OR
- 6. Логическое умножение (конъюнкция)ОБОЗНАЧЕНИЯ:И AND
- 7. Логическое отрицание (инверсия)ОБОЗНАЧЕНИЯ:НЕ NOT Унарная операцияЗначение операнда изменяется на противоположное (инвертируется).илиТаблица истинности
- 8. Логические выражения(F T) (T
- 9. Где используются логические операции? Для решения логических задач В программировании В работе логических элементов цифровых устройств

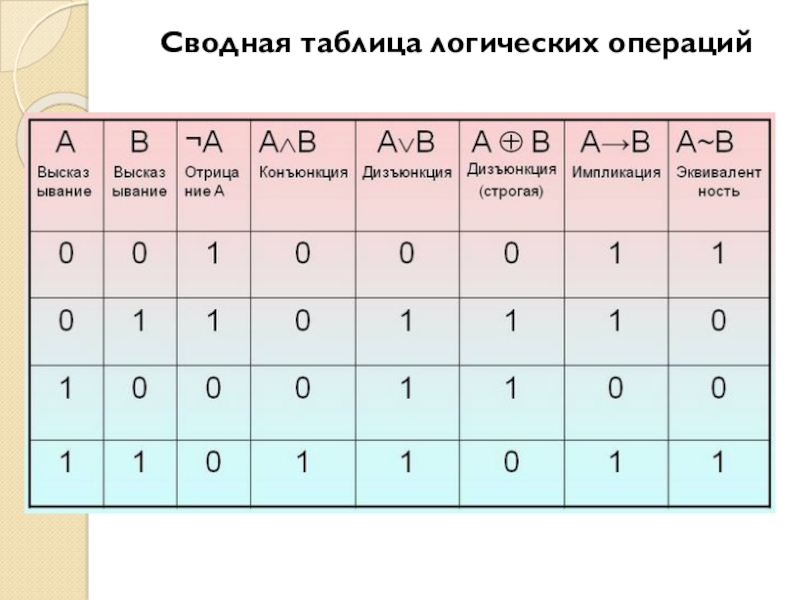

- 10. Сводная таблица логических операций
- 11. Элементы электроники и микросхемотехникиЦифровые схемы состоят в

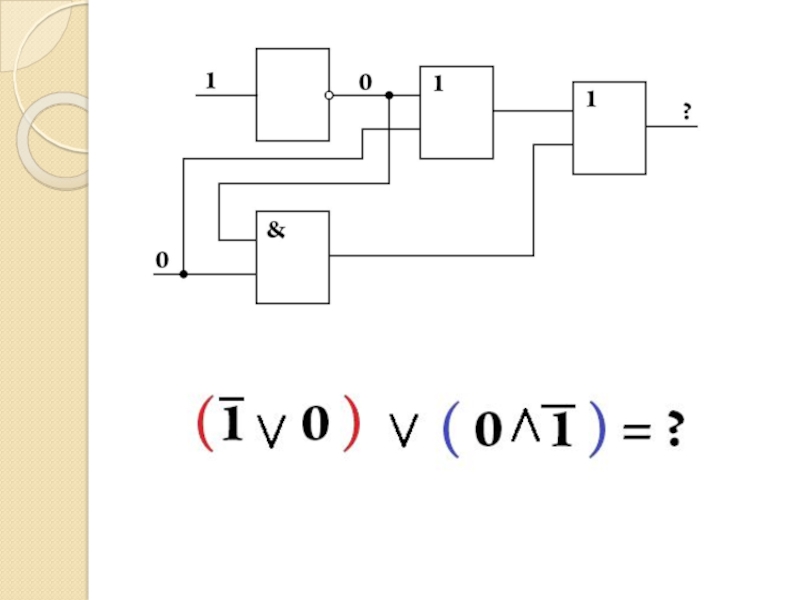

- 12. Слайд 12

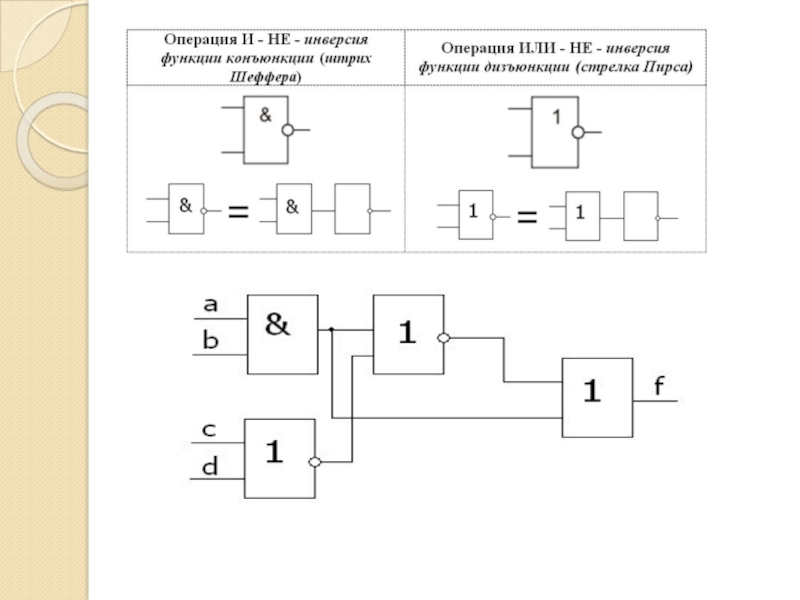

- 13. Слайд 13

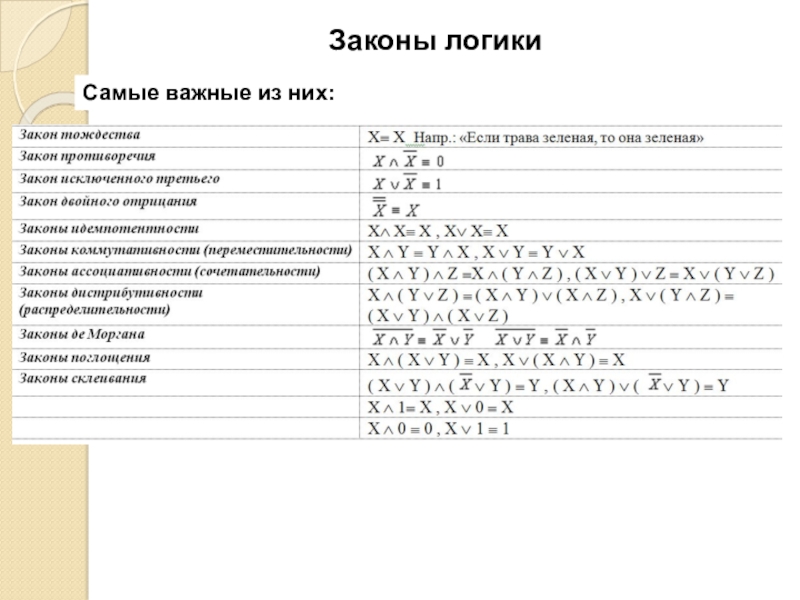

- 14. Законы логикиСамые важные из них:

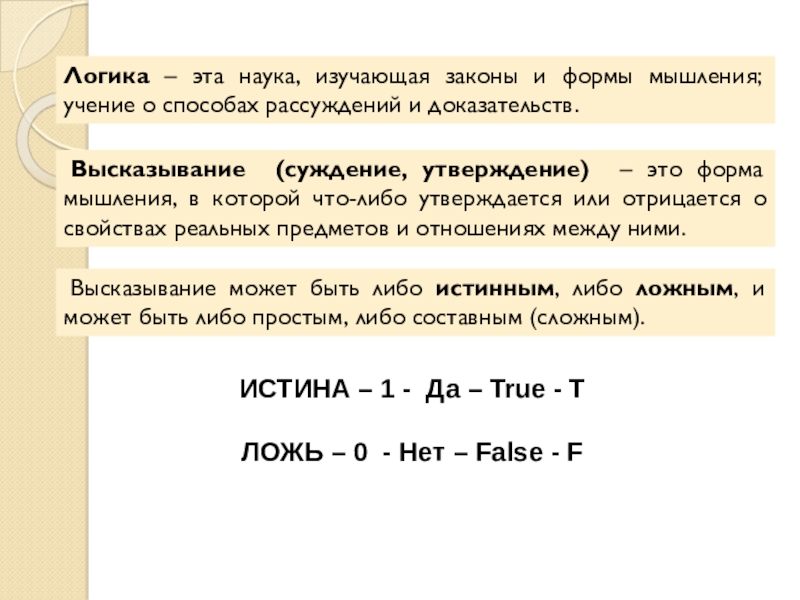

Слайд 2Логика – эта наука, изучающая законы и формы мышления; учение о
Высказывание (суждение, утверждение) – это форма мышления, в которой что-либо утверждается или отрицается о свойствах реальных предметов и отношениях между ними.
Высказывание может быть либо истинным, либо ложным, и может быть либо простым, либо составным (сложным).
ИСТИНА – 1 - Да – True - T
ЛОЖЬ – 0 - Нет – False - F

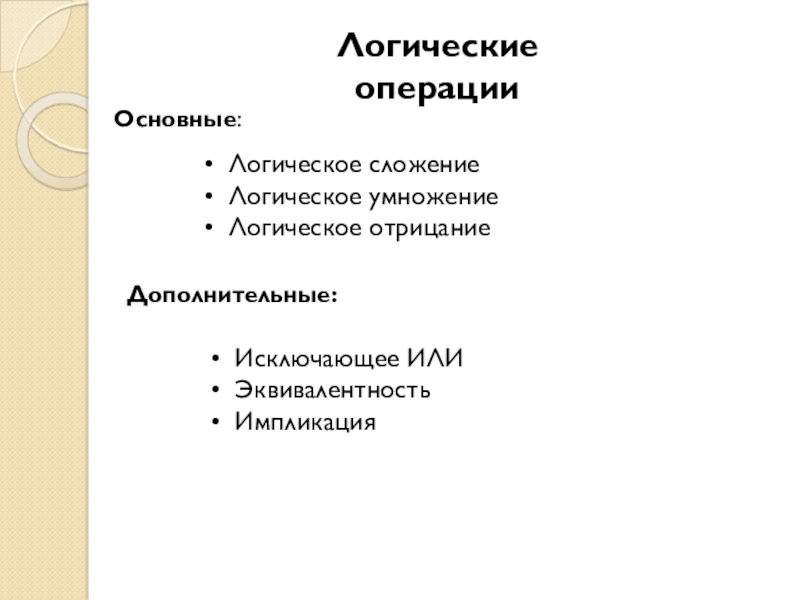

Слайд 4Логические операции
Основные:
Логическое сложение
Логическое умножение
Логическое отрицание
Дополнительные:
Исключающее ИЛИ
Эквивалентность
Импликация

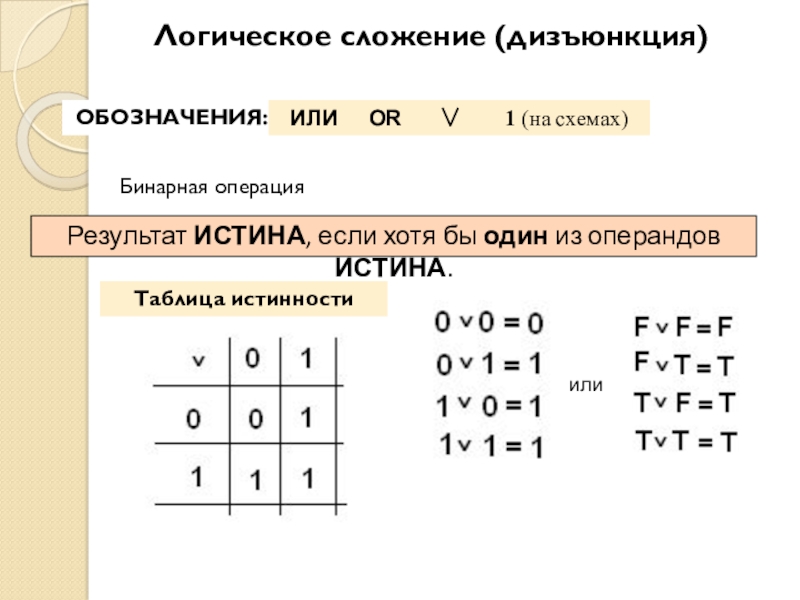

Слайд 5Логическое сложение (дизъюнкция)
ОБОЗНАЧЕНИЯ:
ИЛИ OR
Результат ИСТИНА, если хотя бы один из операндов ИСТИНА.
Бинарная операция
Таблица истинности
или

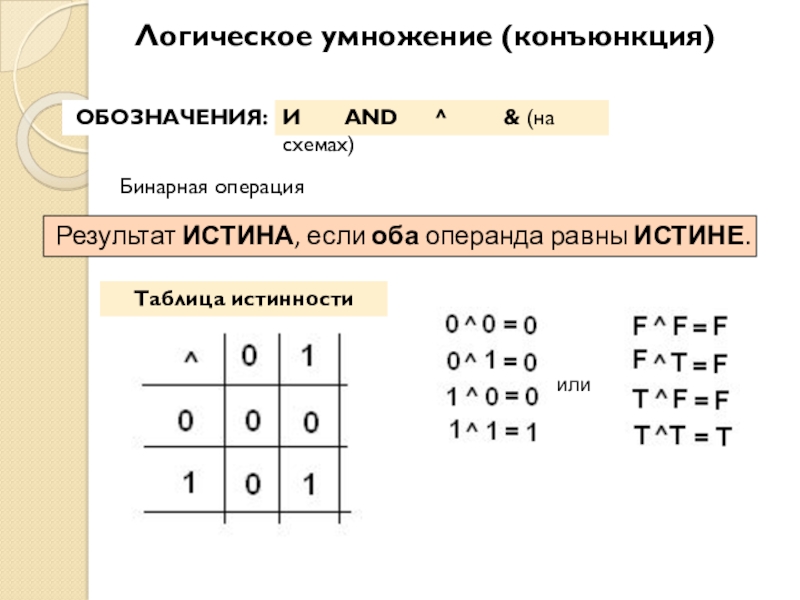

Слайд 6Логическое умножение (конъюнкция)
ОБОЗНАЧЕНИЯ:
И AND ^
Результат ИСТИНА, если оба операнда равны ИСТИНЕ.
Бинарная операция
или
Таблица истинности
Слайд 7Логическое отрицание (инверсия)
ОБОЗНАЧЕНИЯ:
НЕ NOT
Унарная операция
Значение операнда изменяется на противоположное (инвертируется).
или
Таблица
Слайд 8Логические выражения
(F T) (T T) = T
(T ^
(5 > 4) (4 < 3) = T F = T
Приоритет операций (если нет скобок): I – НЕ, II – И, III - ИЛИ

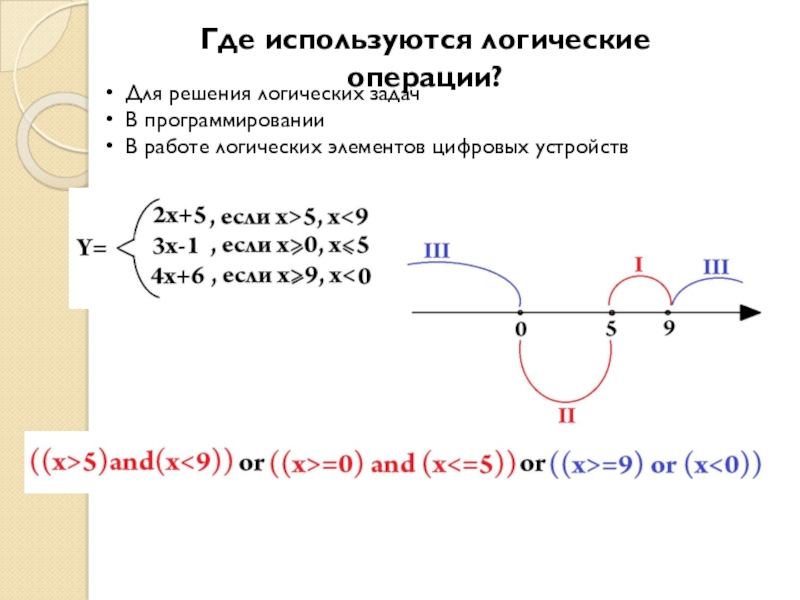

Слайд 9Где используются логические операции?
Для решения логических задач
В программировании
В
Слайд 11Элементы электроники и микросхемотехники
Цифровые схемы состоят в основном из логических элементов,
ИНВЕРТОР
ДИЗЪЮНКТОР
КОНЪЮНКТОР
