Презентация, доклад на тему Новый интерфейс программы Компас 3D V17

в оперативном режиме выпускать чертежи изделий, схемы, спецификации, таблицы, инструкции, расчетно-пояснительные записки, технические условия, текстовые и прочие документы.
После запуска КОМПАС-3D в его окне отображается Стартовая страница. Она содержит: 1. Ссылки для быстрого открытия недавних документов.
2. Ярлыки для создания новых документов с умолчательными настройками или по шабло­ну.
3. Подсказку об эффективных приемах работы.
4. Ссылки на справку и Интернет-ресурсы.

1

3

2

4

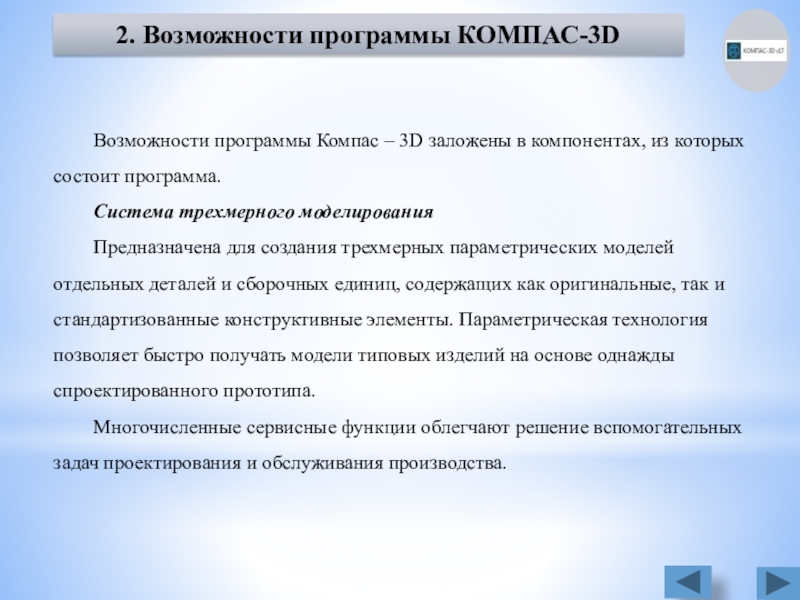

программа.
Система трехмерного моделирования
Предназначена для создания трехмерных параметрических моделей отдельных деталей и сборочных единиц, содержащих как оригинальные, так и стандартизованные конструк­тивные элементы. Параметрическая технология позволяет быстро получать модели ти­повых изделий на основе однажды спроектированного прототипа.
Многочисленные сер­висные функции облегчают решение вспомогательных задач проектирования и обслуживания производства.

2. Возможности программы КОМПАС-3D

в различных отра­слях деятельности. Он может успешно использоваться в машиностроении, архитектуре, строительстве, составлении планов и схем — везде, где необходимо разрабатывать и выпускать графические и текстовые документы.

2. Возможности программы КОМПАС-3D

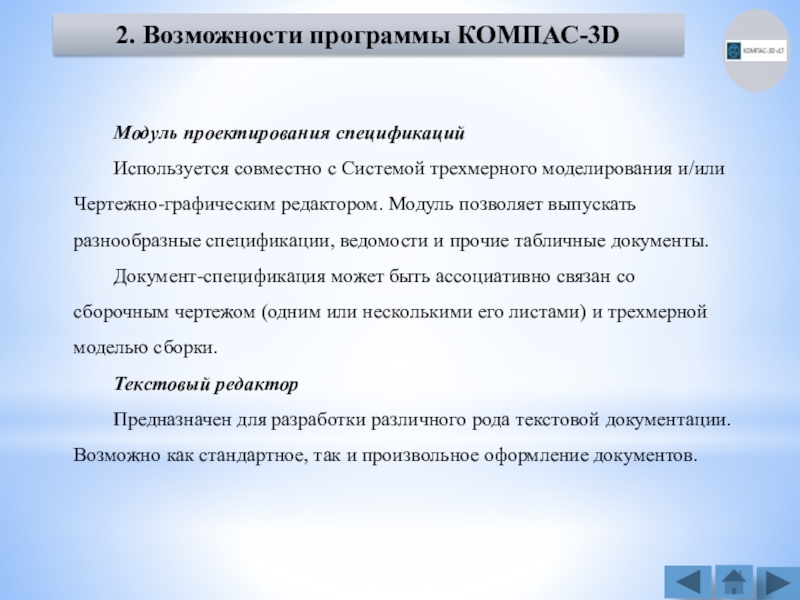

Модуль позволяет выпускать разнообразные спецификации, ве­домости и прочие табличные документы.
Документ-спецификация может быть ассоциативно связан со сборочным чертежом (од­ним или несколькими его листами) и трехмерной моделью сборки.
Текстовый редактор
Предназначен для разработки различного рода текстовой документации. Возможно как стандартное, так и произвольное оформление документов.

2. Возможности программы КОМПАС-3D

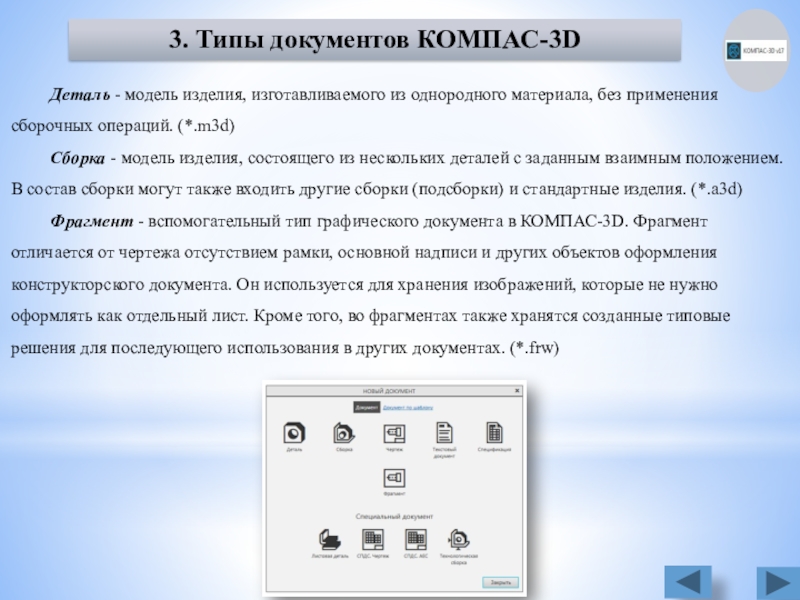

(*.m3d)
Сборка - модель изделия, состоящего из нескольких деталей с заданным взаимным положением. В состав сборки могут также входить другие сборки (подсборки) и стандартные изделия. (*.a3d)
Фрагмент - вспомогательный тип графического документа в КОМПАС-3D. Фрагмент отличается от чертежа отсутствием рамки, основной надписи и других объектов оформления конструкторского документа. Он используется для хранения изображений, которые не нужно оформлять как отдельный лист. Кроме того, во фрагментах также хранятся созданные типовые решения для последующего использования в других документах. (*.frw)

3. Типы документов КОМПАС-3D

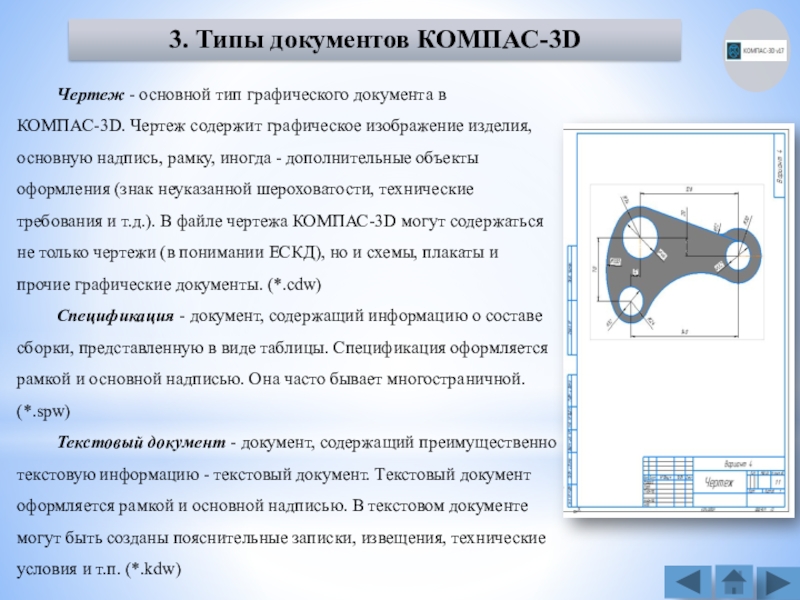

изделия, основную надпись, рамку, иногда - дополнительные объекты оформления (знак неуказанной шероховатости, технические требования и т.д.). В файле чертежа КОМПАС-3D могут содержаться не только чертежи (в понимании ЕСКД), но и схемы, плакаты и прочие графические документы. (*.cdw)
Спецификация - документ, содержащий информацию о составе сборки, представленную в виде таблицы. Спецификация оформляется рамкой и основной надписью. Она часто бывает многостраничной. (*.spw)
Текстовый документ - документ, содержащий преимущественно текстовую информацию - текстовый документ. Текстовый документ оформляется рамкой и основной надписью. В текстовом документе могут быть созданы пояснительные записки, извещения, технические условия и т.п. (*.kdw)

3. Типы документов КОМПАС-3D

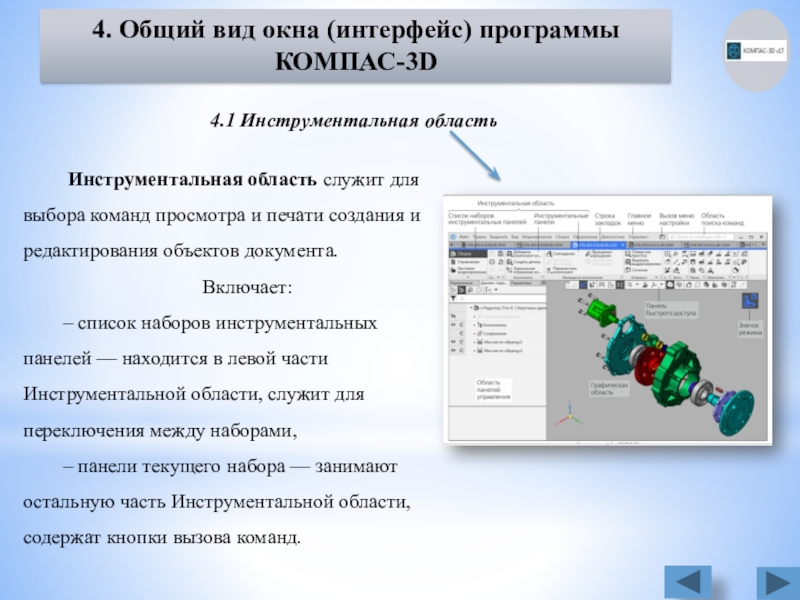

и редактирования объектов документа.
Включает:
– список наборов инструментальных панелей — находится в левой части Инструментальной области, служит для переключения между наборами,
– панели текущего набора — занимают остальную часть Инструментальной области, содержат кнопки вызова команд.

4.1 Инструментальная область

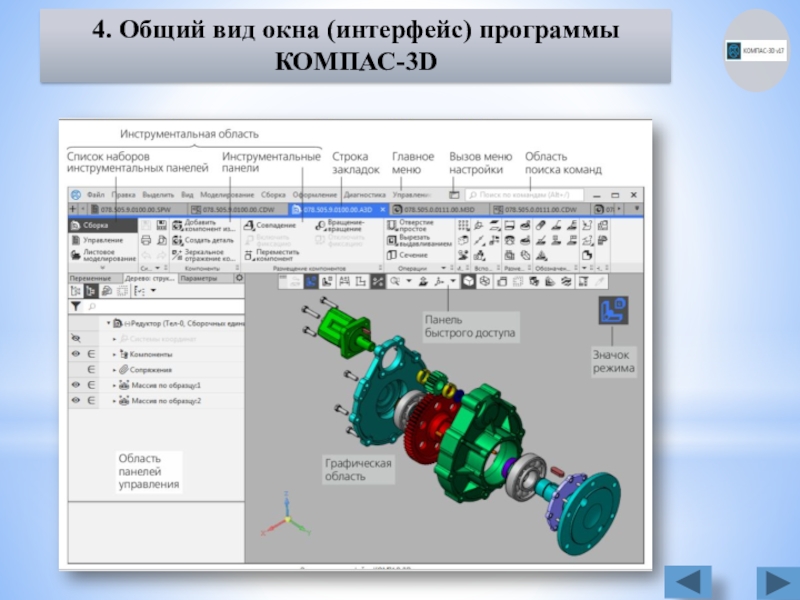

4. Общий вид окна (интерфейс) программы КОМПАС-3D

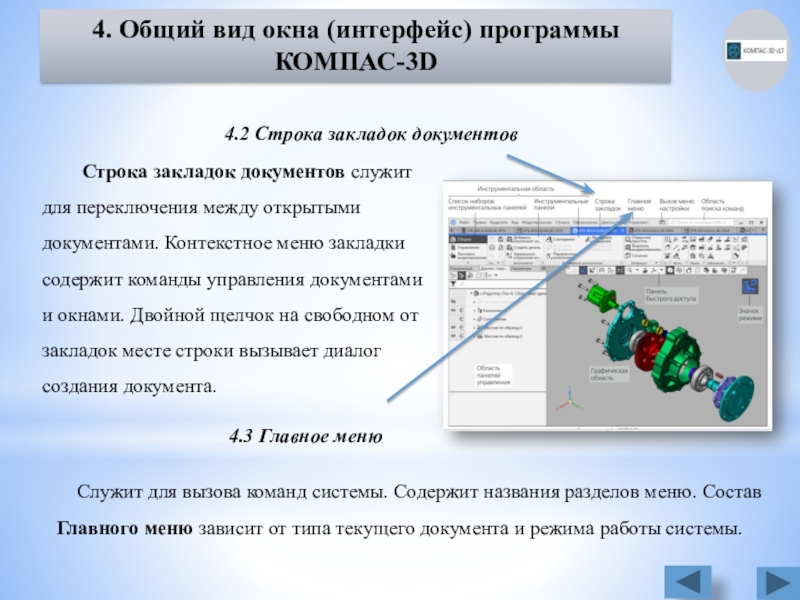

закладки содержит команды управления документами и окнами. Двойной щелчок на свободном от закладок месте строки вызывает диалог создания документа.

4.2 Строка закладок документов

Служит для вызова команд системы. Содержит названия разделов меню. Состав Главного меню зависит от типа текущего документа и режима работы системы.

4. Общий вид окна (интерфейс) программы КОМПАС-3D

4.3 Главное меню

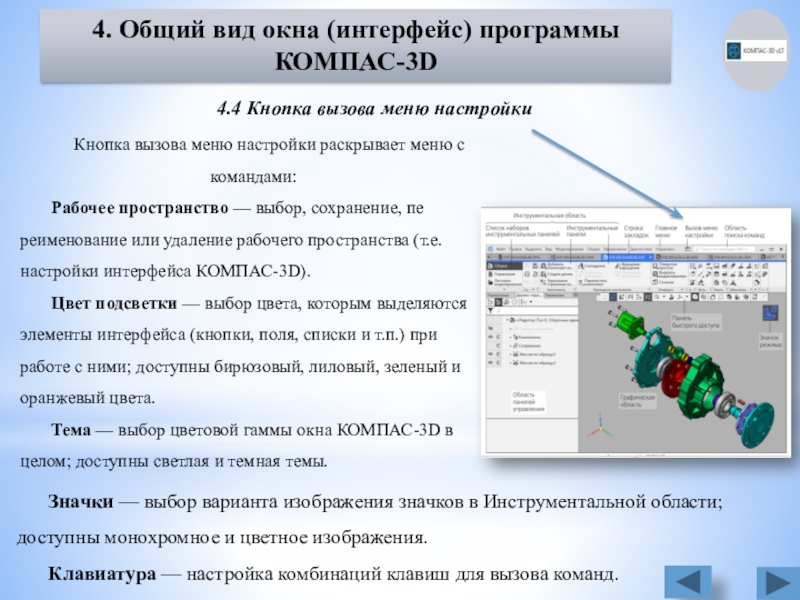

сохранение, пе­реименование или удаление рабочего пространства (т.е. настройки интерфейса КОМПАС-3D).
Цвет подсветки — выбор цвета, которым выделя­ются элементы интерфейса (кнопки, поля, списки и т.п.) при работе с ними; доступны бирюзовый, лило­вый, зеленый и оранжевый цвета.
Тема — выбор цветовой гаммы окна КОМПАС-3D в целом; доступны светлая и темная темы.

4.4 Кнопка вызова меню настройки

4. Общий вид окна (интерфейс) программы КОМПАС-3D

Значки — выбор варианта изображения значков в Инструментальной области; доступны монохромное и цветное изображения.
Клавиатура — настройка комбинаций клавиш для вызова команд.

текста в это поле ниже него отображается список найденных команд. Выбор команды из списка запускает ее.

4.5 Область поиска команд

4. Общий вид окна (интерфейс) программы КОМПАС-3D

обычно Панель параметров и Дерево построения.

4.6 Область панелей управления

4. Общий вид окна (интерфейс) программы КОМПАС-3D

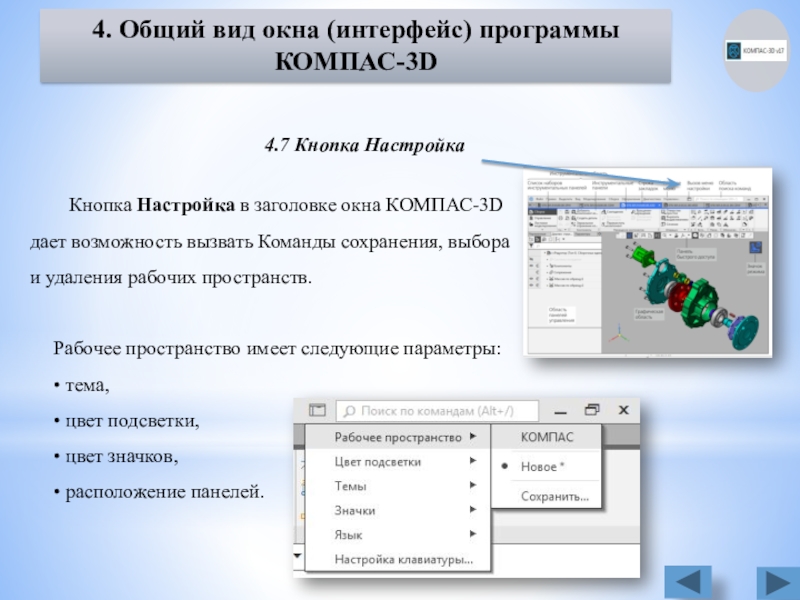

выбора и удаления рабочих пространств.

Рабочее пространство имеет следующие параметры:
• тема,
• цвет подсветки,
• цвет значков,
• расположение панелей.

4.7 Кнопка Настройка

4. Общий вид окна (интерфейс) программы КОМПАС-3D

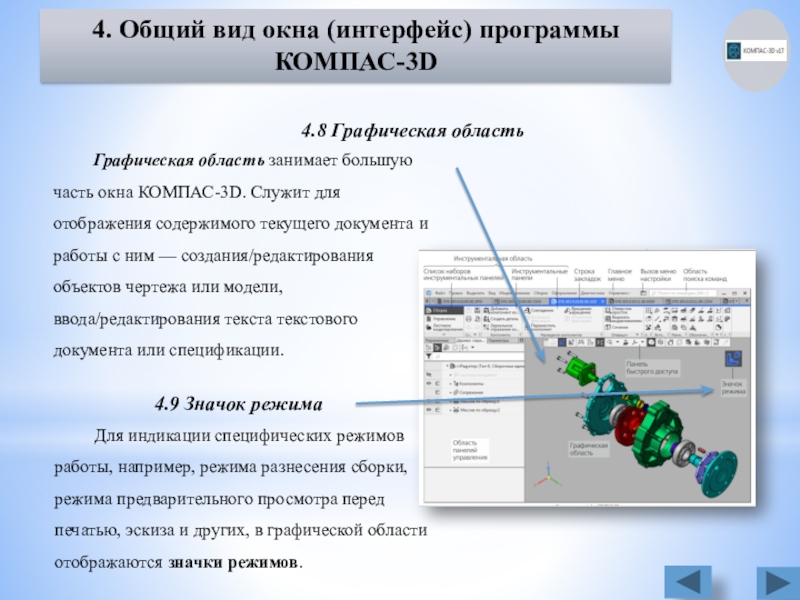

текущего документа и работы с ним — создания/редактирования объектов чертежа или модели, ввода/редактирования текста текстового документа или спецификации.

4.8 Графическая область

Для индикации специфических режимов работы, например, режима разнесения сборки, режима предварительного просмотра перед печатью, эскиза и других, в графической области отображаются значки режимов.

4.9 Значок режима

4. Общий вид окна (интерфейс) программы КОМПАС-3D

элементы, которые отвечали за отображение состояния модели или чертежа, собраны на специальной Быстрой панели. Также на этой панели отображены кнопки режимов и состояний
Состав панели зависит от контекста. Располагается вверху Графической области, может перемещаться по горизонтали.

4.10 Панель быстрого доступа

4. Общий вид окна (интерфейс) программы КОМПАС-3D

Графической области.

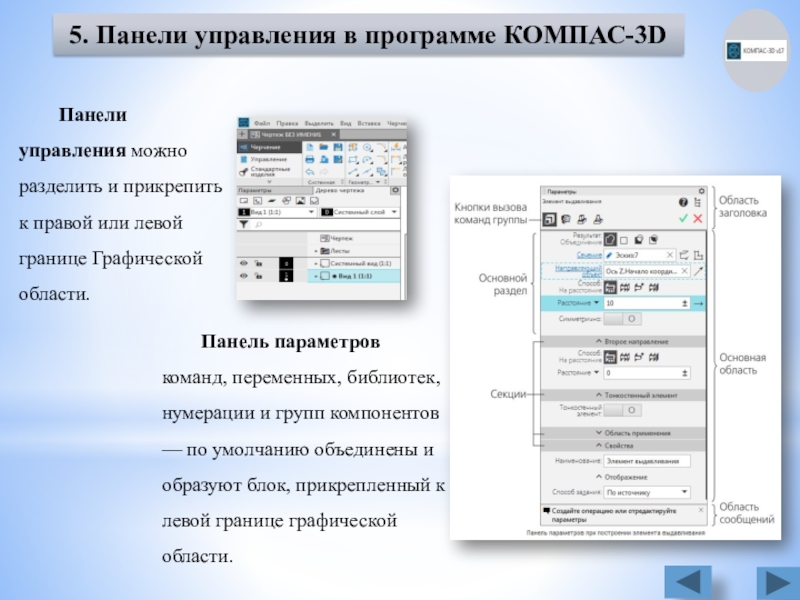

Панель параметров команд, переменных, библиотек, нумерации и групп компонентов — по умолчанию объединены и образуют блок, прикрепленный к ле­вой границе графической области.

5. Панели управления в программе КОМПАС-3D

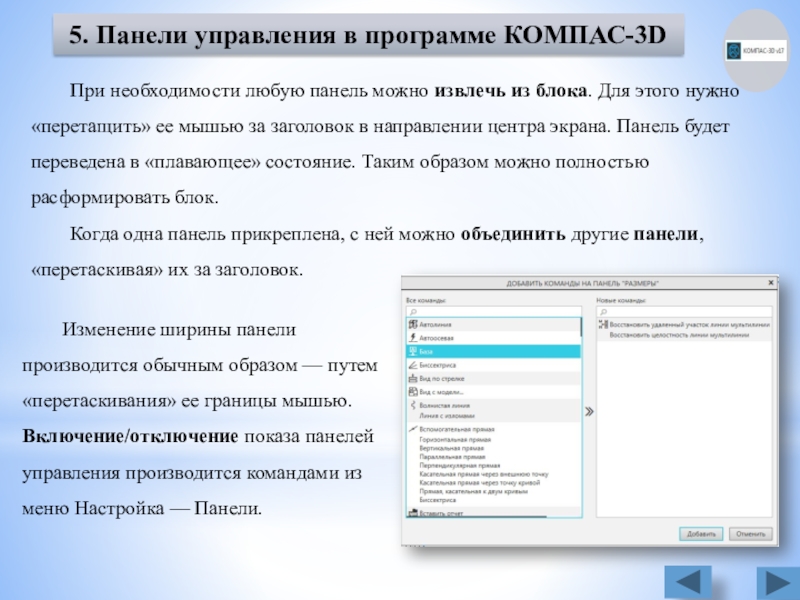

«перета­щить» ее мышью за заголовок в направлении центра экрана. Панель будет переведена в «плавающее» состояние. Таким образом можно полностью расформировать блок.
Когда одна панель прикреплена, с ней можно объединить другие панели, «перетаскивая» их за заголовок.

Изменение ширины панели производится обычным образом — путем «перетаскивания» ее границы мышью. Включение/отключение показа панелей управления производится командами из меню Настройка — Панели.

5. Панели управления в программе КОМПАС-3D

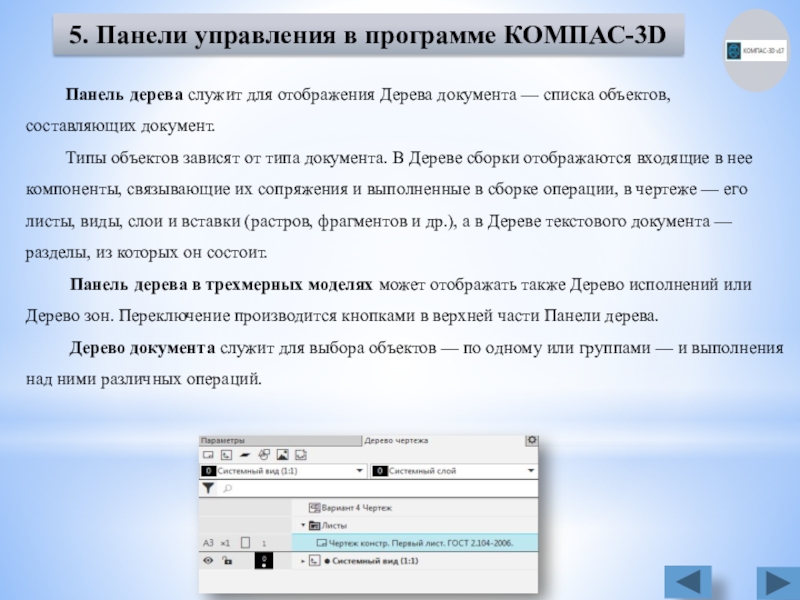

документ.
Типы объектов зависят от типа документа. В Дереве сборки отображаются входящие в нее компоненты, связывающие их сопряжения и выполнен­ные в сборке операции, в чертеже — его листы, виды, слои и вставки (растров, фрагмен­тов и др.), а в Дереве текстового документа — разделы, из которых он состоит.
Панель дерева в трехмерных моделях может отображать также Дерево исполнений или Дерево зон. Переключение производится кнопками в верхней части Панели дерева.
Дерево документа служит для выбора объектов — по одному или группами — и выпол­нения над ними различных операций.

5. Панели управления в программе КОМПАС-3D

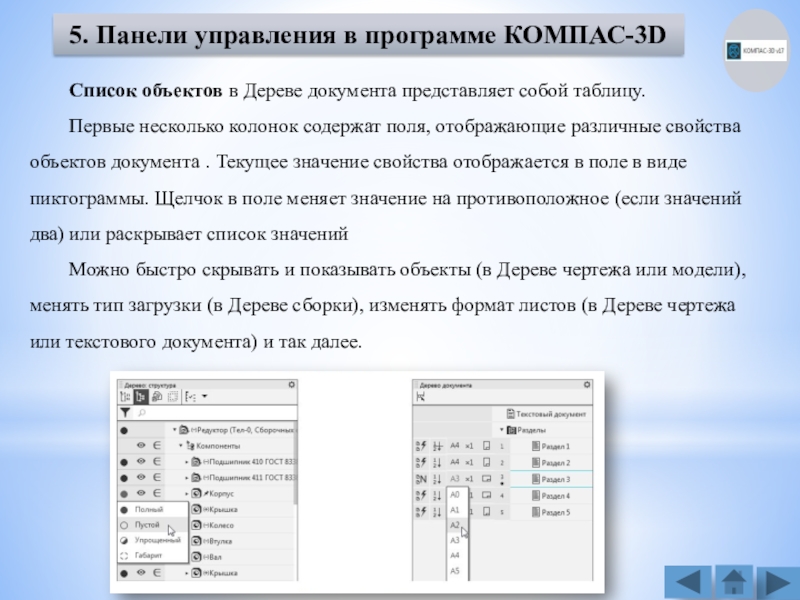

содержат поля, отображающие различные свойства объектов документа . Текущее значение свойства отображается в поле в виде пиктограммы. Щелчок в поле меняет зна­чение на противоположное (если значений два) или раскрывает список значений
Можно быстро скрывать и показывать объекты (в Де­реве чертежа или модели), менять тип загрузки (в Дереве сборки), изменять формат листов (в Дереве чертежа или текстового документа) и так далее.

5. Панели управления в программе КОМПАС-3D

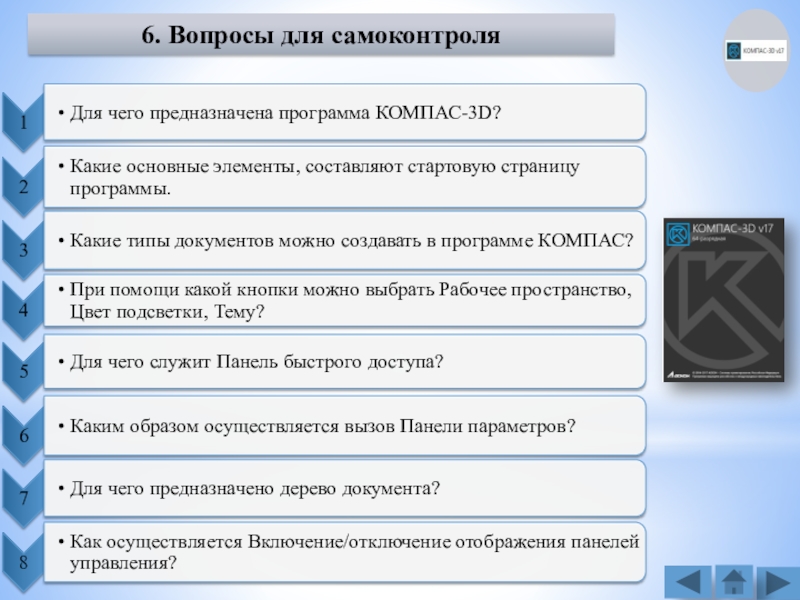

10.04.2018).
Скрытые новинки КОМПАС-3D v17: управление областью применения операций. [Электронный ресурс]:ascon.ru. URL:http://ascon.ru/news and events/news/2656/ (дата обращения: 10.04.2018).

Список источников
