Презентация, доклад на тему Модуль EV3

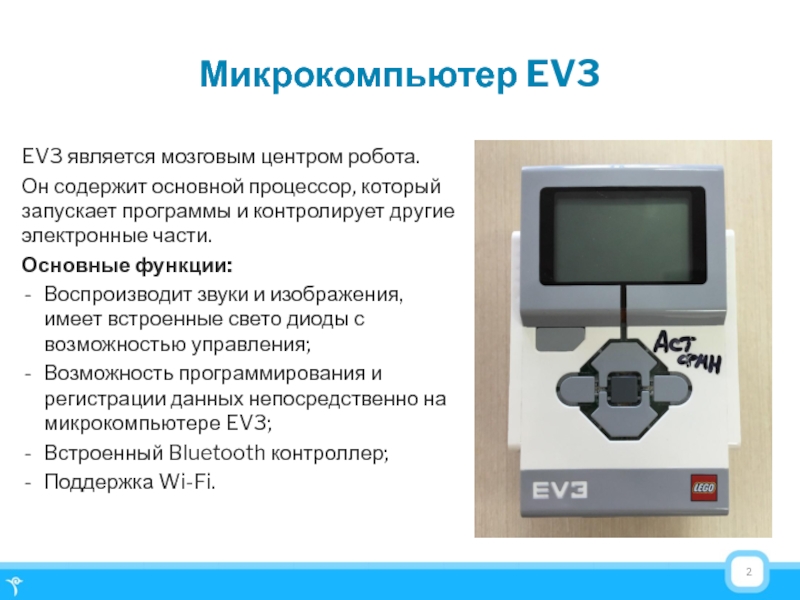

программы и контролирует другие электронные части.
Основные функции:
Воспроизводит звуки и изображения, имеет встроенные свето диоды с возможностью управления;
Возможность программирования и регистрации данных непосредственно на микрокомпьютере EV3;
Встроенный Bluetooth контроллер;
Поддержка Wi-Fi.

Education EV3.
Микрокомпьютер включает в себя:
шестикнопочный интерфейс управления с функцией изменения подсветки для индикации режима работы микрокомпьютера;
монохромный дисплей с высоким разрешением;
встроенный спикер;
порт USB;
слот для чтения карт памяти формата mini SD;
4 порта ввода и 4 порта вывода.

Микрокомпьютер также поддерживает связь с компьютером через USB, Bluetooth и Wi-Fi, а также имеет программируемый интерфейс, позволяющий осуществлять программирование и регистрацию данных непосредственно на модуле.
Он совместим с мобильными устройствами и использует для питания батарейки АА или аккумулятор постоянного тока EV3.

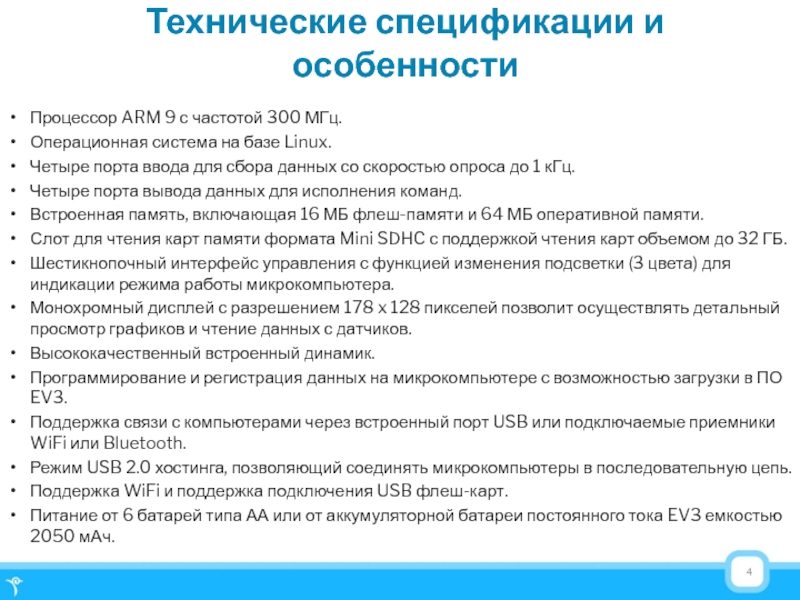

на базе Linux.
Четыре порта ввода для сбора данных со скоростью опроса до 1 кГц.
Четыре порта вывода данных для исполнения команд.
Встроенная память, включающая 16 МБ флеш-памяти и 64 МБ оперативной памяти.
Слот для чтения карт памяти формата Mini SDHC с поддержкой чтения карт объемом до 32 ГБ.
Шестикнопочный интерфейс управления с функцией изменения подсветки (3 цвета) для индикации режима работы микрокомпьютера.
Монохромный дисплей с разрешением 178 x 128 пикселей позволит осуществлять детальный просмотр графиков и чтение данных с датчиков.
Высококачественный встроенный динамик.
Программирование и регистрация данных на микрокомпьютере с возможностью загрузки в ПО EV3.
Поддержка связи с компьютерами через встроенный порт USB или подключаемые приемники WiFi или Bluetooth.
Режим USB 2.0 хостинга, позволяющий соединять микрокомпьютеры в последовательную цепь.
Поддержка WiFi и поддержка подключения USB флеш-карт.
Питание от 6 батарей типа АА или от аккумуляторной батареи постоянного тока EV3 емкостью 2050 мАч.

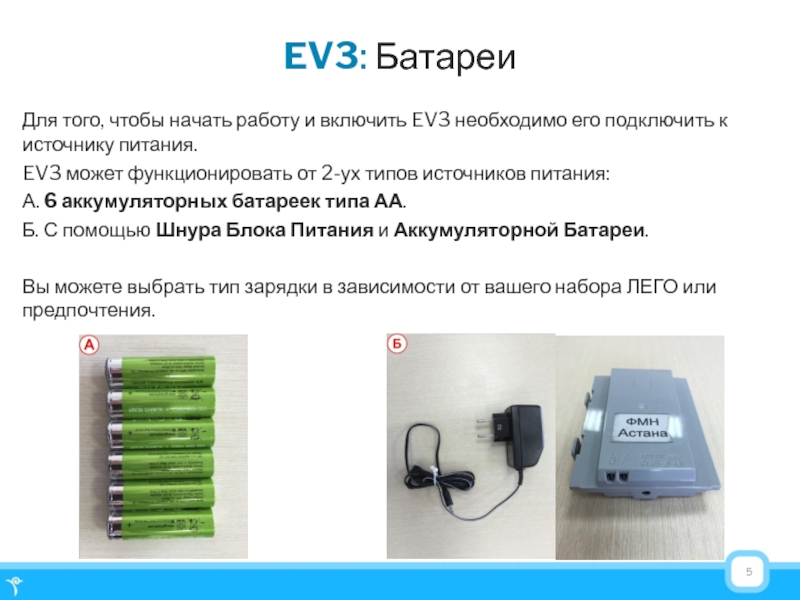

подключить к источнику питания.
EV3 может функционировать от 2-ух типов источников питания:
А. 6 аккумуляторных батареек типа АА.
Б. С помощью Шнура Блока Питания и Аккумуляторной Батареи.

Вы можете выбрать тип зарядки в зависимости от вашего набора ЛЕГО или предпочтения.

вы можете использовать обычные алкалиновые батареи типа АА.
Б. Зарядник для батареек. В среднем полное время зарядки составляет 3-5 часов.

Управление расходует много энергии, поэтому необходимо иметь специальные перезаряжаемые батарейки, чтобы их можно было перезаряжать при необходимости с помощью зарядника.

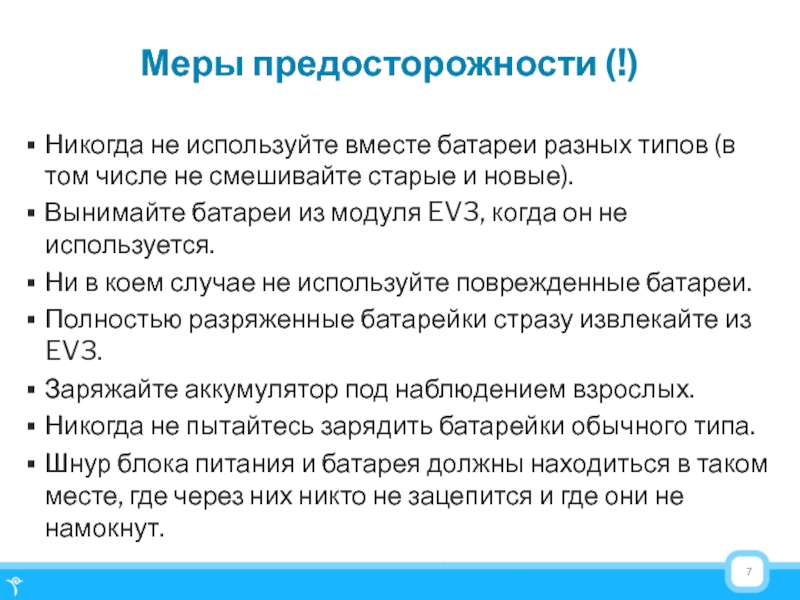

числе не смешивайте старые и новые).
Вынимайте батареи из модуля EV3, когда он не используется.
Ни в коем случае не используйте поврежденные батареи.
Полностью разряженные батарейки стразу извлекайте из EV3.
Заряжайте аккумулятор под наблюдением взрослых.
Никогда не пытайтесь зарядить батарейки обычного типа.
Шнур блока питания и батарея должны находиться в таком месте, где через них никто не зацепится и где они не намокнут.

пластиковые лапки на задней боковой стороне модуля EV3.
Убираем аккумуляторную батарею в сторону. Если в модуле EV3 установлены батарейки, извлекаем их.

Берем 6 батарей типа AA.
5. Вставляем батарейки в ячейки. Плюс к «+» и Минус к «–»
6. Оставляем заднею часть EV3 открытой.

EV3 готов к пользованию!

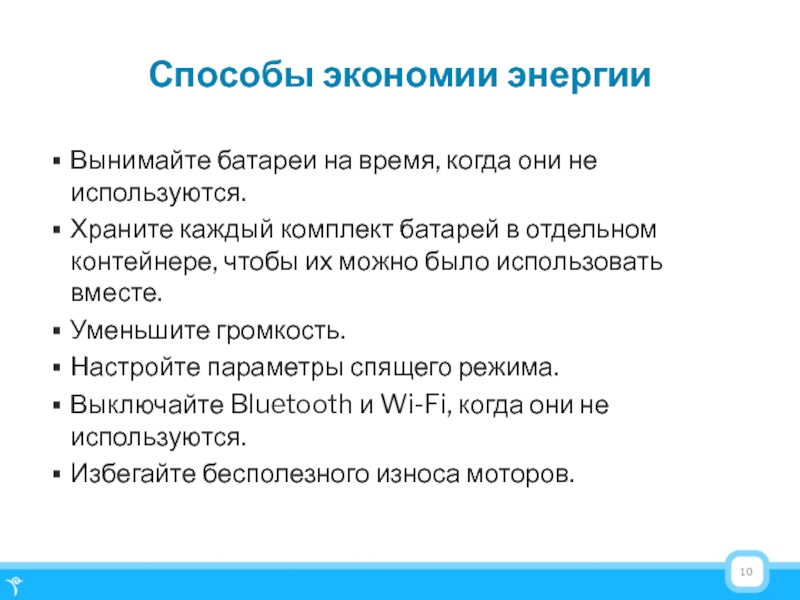

комплект батарей в отдельном контейнере, чтобы их можно было использовать вместе.
Уменьшите громкость.
Настройте параметры спящего режима.
Выключайте Bluetooth и Wi-Fi, когда они не используются.
Избегайте бесполезного износа моторов.

использованию батареек типа АА. Ее можно перезарядить, не вынимая из модели, тем самым вы избавляетесь от необходимости разбирать и собирать робота, чтобы заменить батарейки.

выполните зарядку батареи вставленной в модуль EV3 в течение минимум 20 минут.
Рекомендуется, чтобы перед первым использованием аккумуляторная батарея была полностью заряжена.
Батареи типа АА — хороший выбор в том случае, если нужно, чтобы ваш робот был немного потяжелее.

Батареи.

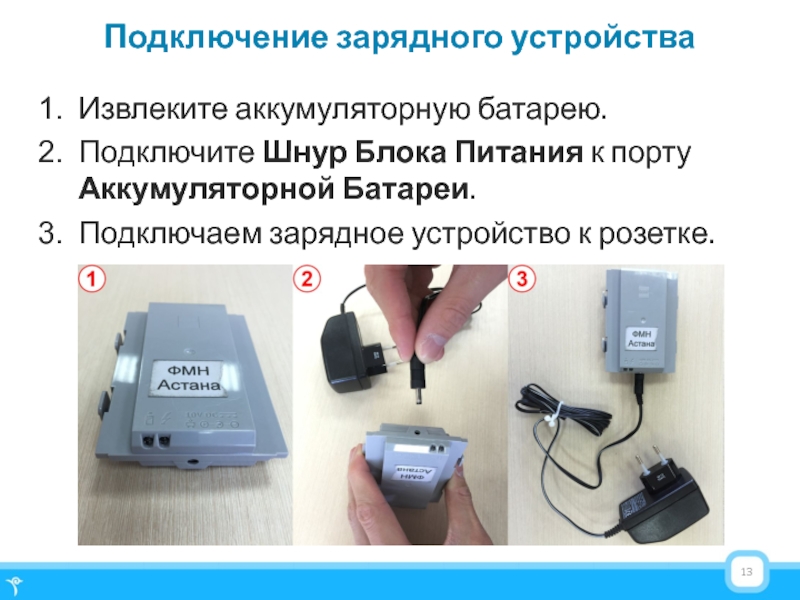

Подключаем зарядное устройство к розетке.

АБ заряжается.
Б. Зеленый индикатор означает, что АБ подключено к питанию.

При включении незаряженной батареи в розетку загорается красный световой индикатор.

Когда зарядка будет завершена, красный индикатор погаснет и загорится зеленый индикатор.

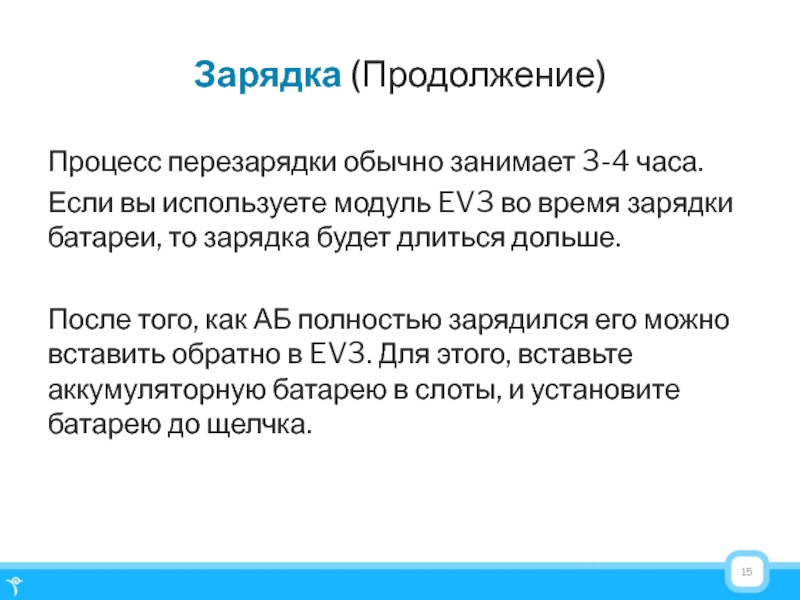

во время зарядки батареи, то зарядка будет длиться дольше.

После того, как АБ полностью зарядился его можно вставить обратно в EV3. Для этого, вставьте аккумуляторную батарею в слоты, и установите батарею до щелчка.

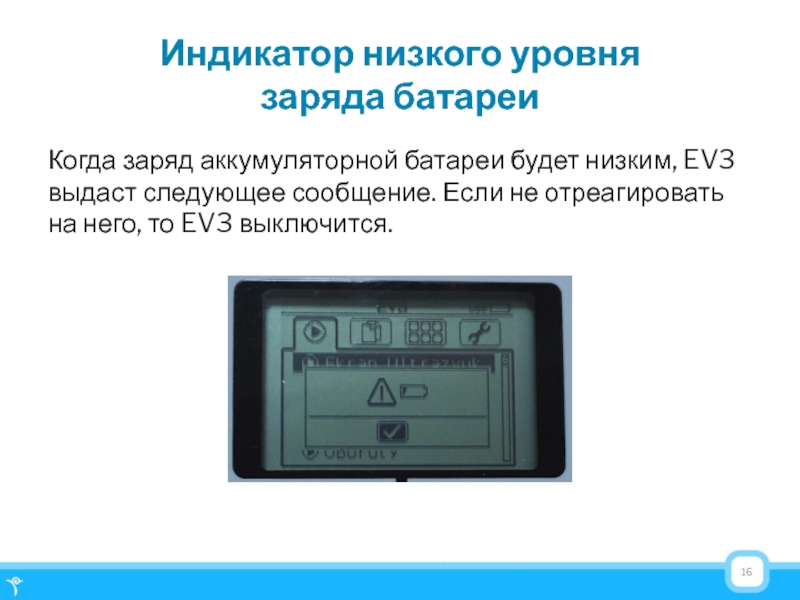

следующее сообщение. Если не отреагировать на него, то EV3 выключится.

робот собран, то необходимо оставлять доступ к порту для шнура зарядного устройства.

середине).
После нажатия кнопки загорится красный индикатор статуса модуля и отобразится окно запуска. Подождите пока EV загрузится. Это займет около 20 секунд.
Когда индикатор станет зеленым, ваш модуль EV3 включен и готов к работе!

появится окно завершения работы.
Нажимаем на кнопку «Вправо» для выбора ответа галочки «Да».
Нажимаем на кнопку «Подтвердить» по середине.
Ждем свет под кнопками перестанет гореть и EV3 полностью выключится.
EV3 выключен!

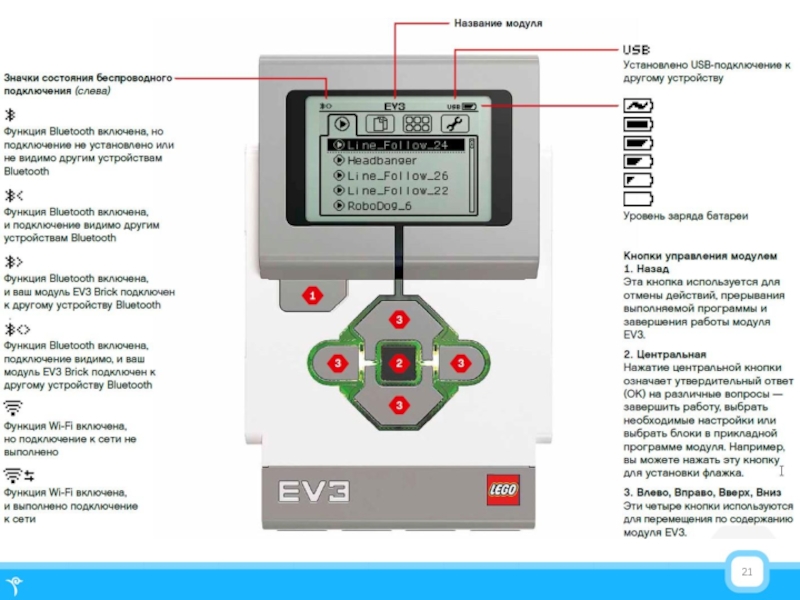

модуля. Также он позволяет добавлять текст и числовые или графические ответы в вашу программу или эксперименты.
Включите EV3.

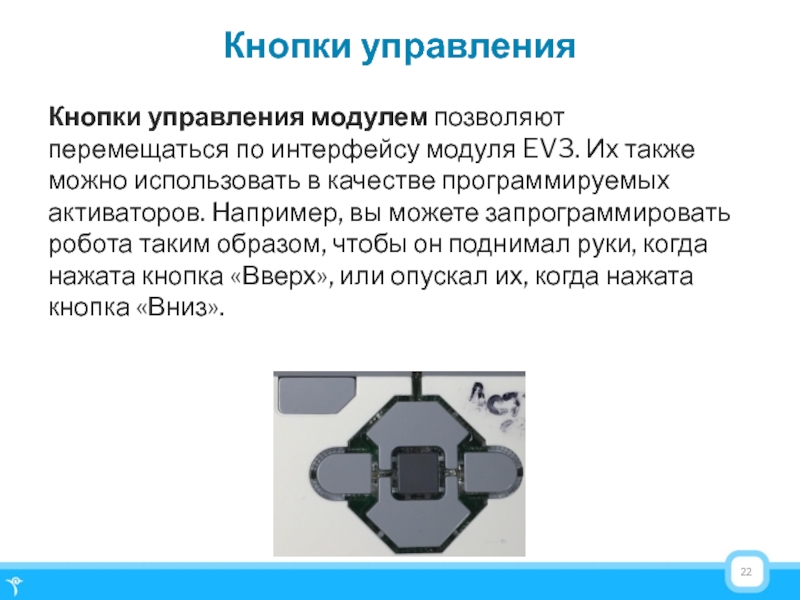

также можно использовать в качестве программируемых активаторов. Например, вы можете запрограммировать робота таким образом, чтобы он поднимал руки, когда нажата кнопка «Вверх», или опускал их, когда нажата кнопка «Вниз».

сообщает о текущем состоянии модуля EV3. Цвет индикатора может быть зеленым, оранжевым или красным, и он может мигать. Существуют следующие коды индикатора состояния модуля:
Красный = запуск, обновление, завершение работы
Красный мигающий = занят
Оранжевый = оповещение, готов
Оранжевый мигающий = оповещение, работает
Зеленый = готов
Зеленый пульсирующий = выполняется программа
Также вы можете запрограммировать индикатор состояния модуля таким образом, чтобы он горел разными цветами и пульсировал, когда выполняются разные условия (более подробная информация об использовании блока индикатора статуса модуля приведена в меню «Справка» программного обеспечения EV3).

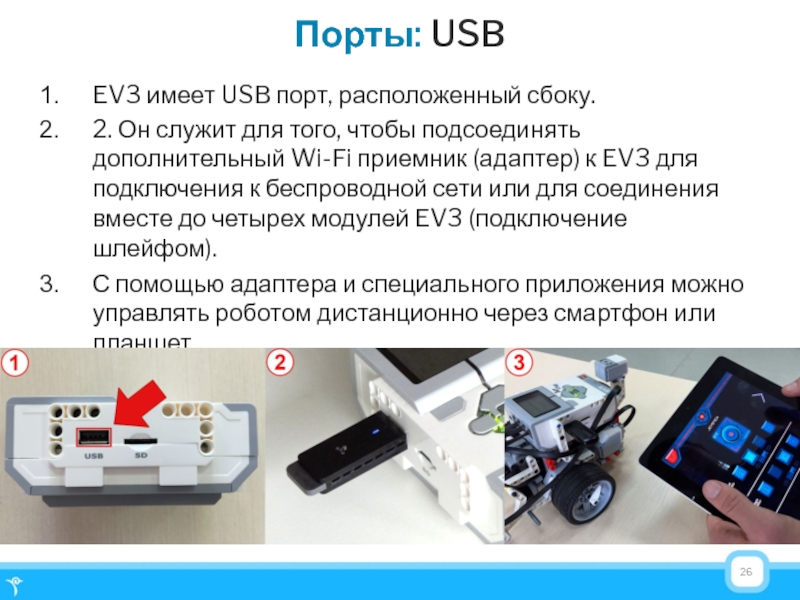

чтобы подсоединять дополнительный Wi-Fi приемник (адаптер) к EV3 для подключения к беспроводной сети или для соединения вместе до четырех модулей EV3 (подключение шлейфом).
С помощью адаптера и специального приложения можно управлять роботом дистанционно через смартфон или планшет.

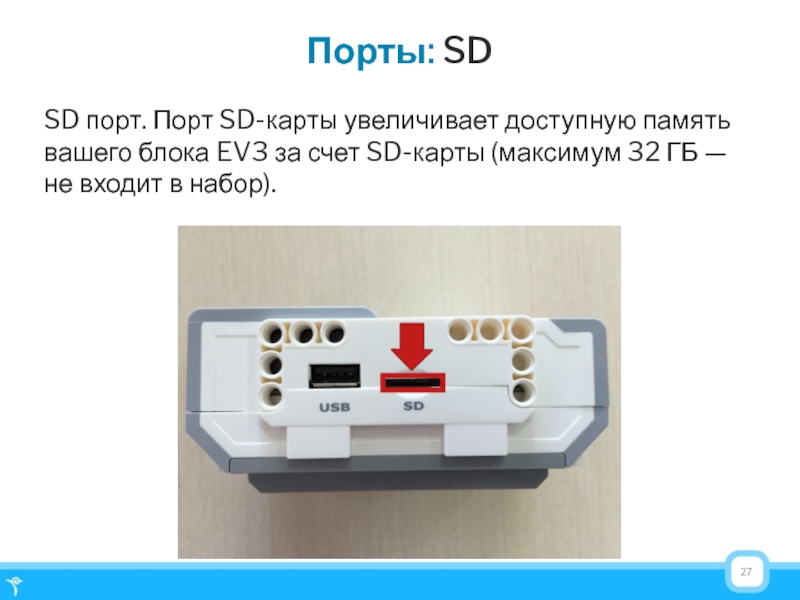

за счет SD-карты (максимум 32 ГБ — не входит в набор).
