Презентация, доклад на тему Логические выражения и операции

Содержание

Основные понятияАлгебра логики – это наука об общих операциях, аналогичных сложению и умножению, которые выполняются не только над числами, но и над другими математическими объектами, в том числе и над высказываниями.

Слайд 1Логические выражения и операции

Логические выражения и операции

Слайд 2Основные понятия
Алгебра логики – это наука об общих операциях, аналогичных сложению

и умножению, которые выполняются не только над числами, но и над другими математическими объектами, в том числе и над высказываниями.
Основные понятияАлгебра логики – это наука об общих операциях, аналогичных сложению и умножению, которые выполняются не только

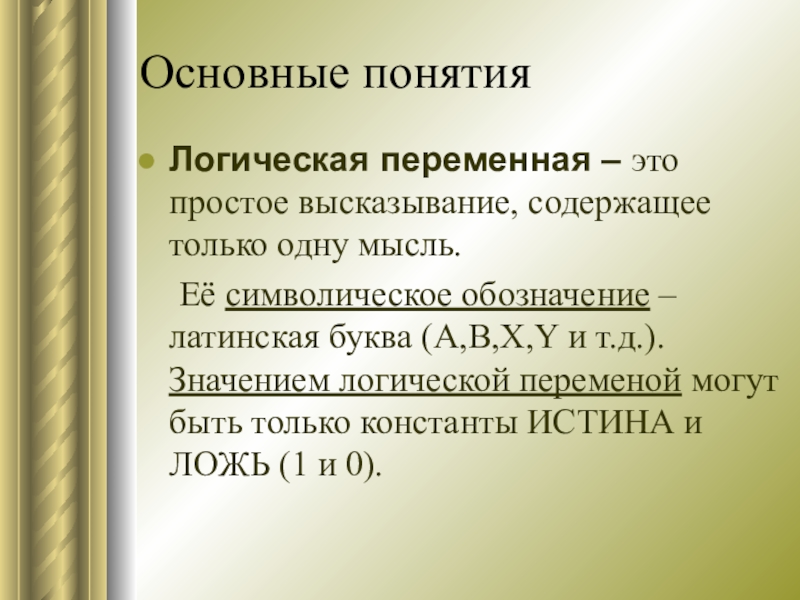

Слайд 3Основные понятия
Логическая переменная – это простое высказывание, содержащее только одну мысль.


Её символическое обозначение – латинская буква (A,B,X,Y и т.д.). Значением логической переменой могут быть только константы ИСТИНА и ЛОЖЬ (1 и 0).

Основные понятияЛогическая переменная – это простое высказывание, содержащее только одну мысль. Её символическое обозначение – латинская буква

Слайд 4Основные понятия
Логическая функция – составное высказывание, которое содержит несколько простых мыслей,

соединенных между собой с помощью логических операций.
Её символическое обозначение - F(A,B,…).
На основании простых высказываний могут быть построены составные высказывания.
Основные понятияЛогическая функция – составное высказывание, которое содержит несколько простых мыслей, соединенных между собой с помощью логических

Слайд 5Основные понятия
Логические операции – логические действия.
Логические операции:
Конъюнкция
Дизъюнкция
Инверсия
Импликация
Эквивалентность

Основные понятияЛогические операции – логические действия.Логические операции:КонъюнкцияДизъюнкцияИнверсияИмпликацияЭквивалентность

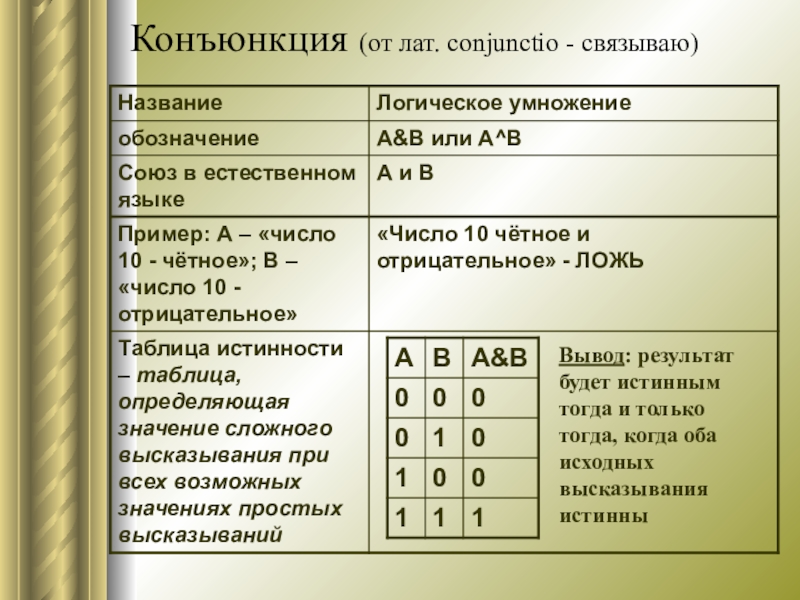

Слайд 6Конъюнкция (от лат. conjunctio - связываю)
Вывод: результат будет истинным тогда и

только тогда, когда оба исходных высказывания истинны
Конъюнкция (от лат. conjunctio - связываю) Вывод: результат будет истинным тогда и только тогда, когда оба исходных

Слайд 7Дизъюнкция (от лат. disjunctio - различаю)
Вывод: результат будет ложным тогда и

только тогда, когда оба исходных высказывания ложны
Дизъюнкция (от лат. disjunctio - различаю) Вывод: результат будет ложным тогда и только тогда, когда оба исходных

Слайд 8Инверсия (от лат. inversio - переворачиваю)
Вывод: результат будет ложным, если исходное

выражение истинно, и наоборот
Инверсия (от лат. inversio - переворачиваю) Вывод: результат будет ложным, если исходное выражение истинно, и наоборот

Слайд 9Импликация (от лат. implicatio – тесно связывать)
Вывод: результат будет ложным тогда

и только тогда, когда из истинного основания следует ложное следствие
Импликация (от лат. implicatio – тесно связывать) Вывод: результат будет ложным тогда и только тогда, когда из

Слайд 10Эквивалентность (от лат. еquivalens - равноценное)
Вывод: результат будет истинным тогда и

только тогда, когда оба высказывания одновременно либо ложны, либо истинны
Эквивалентность (от лат. еquivalens - равноценное) Вывод: результат будет истинным тогда и только тогда, когда оба высказывания

Слайд 11 Если составное высказывание (логическую функцию) выразить в виде формулы, в которую

войдут логические переменные и знаки логических операций, то получится логическое выражение, значение которого можно вычислить. Значением логического выражения могут быть только истина или ложь.
Если составное высказывание (логическую функцию) выразить в виде формулы, в которую войдут логические переменные и знаки логических

Слайд 12 При составлении логического выражения необходимо учитывать порядок выполнения логических операций, а

именно:
Действия в скобках.
Инверсия, конъюнкция, дизъюнкция, импликация, эквивалентность.
При составлении логического выражения необходимо учитывать порядок выполнения логических операций, а именно:Действия в скобках.Инверсия, конъюнкция, дизъюнкция, импликация,

Слайд 13Пример 1.
Записать в виде логического выражения следующее высказывание: «Летом Петя поедет

в деревню и, если будет хорошая погода, то он пойдёт на рыбалку».
Проанализируем составное высказывание. Оно состоит из следующих простых: «Петя поедет в деревню», «Будет хорошая погода», «Он пойдёт на рыбалку».


Пример 1. Записать в виде логического выражения следующее высказывание: «Летом Петя поедет в деревню и, если будет хорошая

Слайд 14 Обозначим их через логические переменные:
А= Петя поедет в деревню;
В= Будет хорошая

погода;
С= Он пойдёт на рыбалку
2. Запишем высказывание в виде логического выражения, учитывая порядок действий. Если необходимо расставим скобки:
F=A&(B →C).


Обозначим их через логические переменные:А= Петя поедет в деревню;В= Будет хорошая погода;С= Он пойдёт на рыбалку2. Запишем

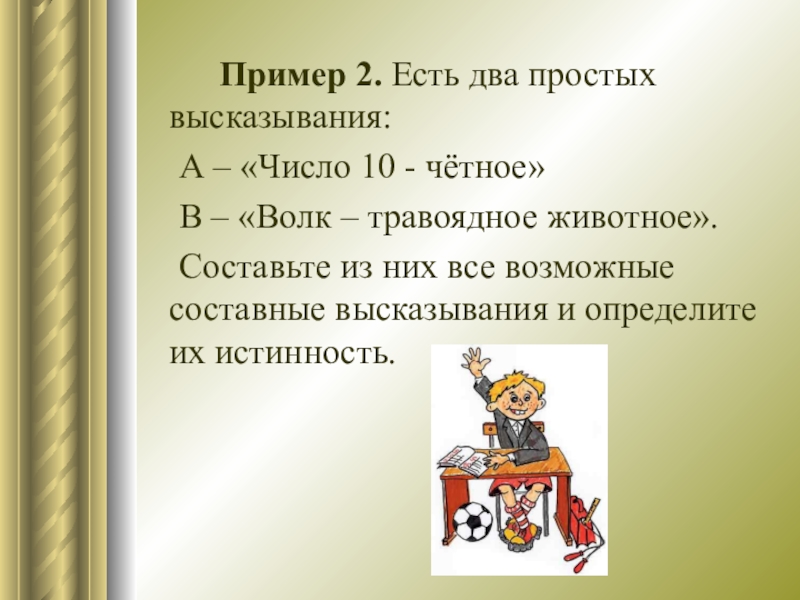

Слайд 15 Пример 2. Есть два простых высказывания:
А – «Число 10 - чётное»
В

– «Волк – травоядное животное».
Составьте из них все возможные составные высказывания и определите их истинность.

Пример 2. Есть два простых высказывания: А – «Число 10 - чётное» В – «Волк – травоядное животное». Составьте из

Слайд 16Вопросы для повторения
Что такое логическая переменная и логическая функция?
Какие логические операции

Вам известны?
Когда принимают истинные значения конъюнкция, дизъюнкция, инверсия, импликация и эквивалентность?
Вопросы для повторенияЧто такое логическая переменная и логическая функция?Какие логические операции Вам известны?Когда принимают истинные значения конъюнкция,
