Презентация, доклад на тему Компьютерные сети

Содержание

Компьютерная сеть (вычислительная сеть, сеть передачи данных) — система связи двух или более компьютеров и/или компьютерного оборудования (серверы, маршрутизаторы и другое оборудование)

Слайд 1Компьютерные сети
Классификация

подготовила:
Студентка группы 1СД«Г»
Зеленкова Виолетта
проверил:
Преподаватель информатики
Э.А.Аванесова .
Компьютерные сетиКлассификация

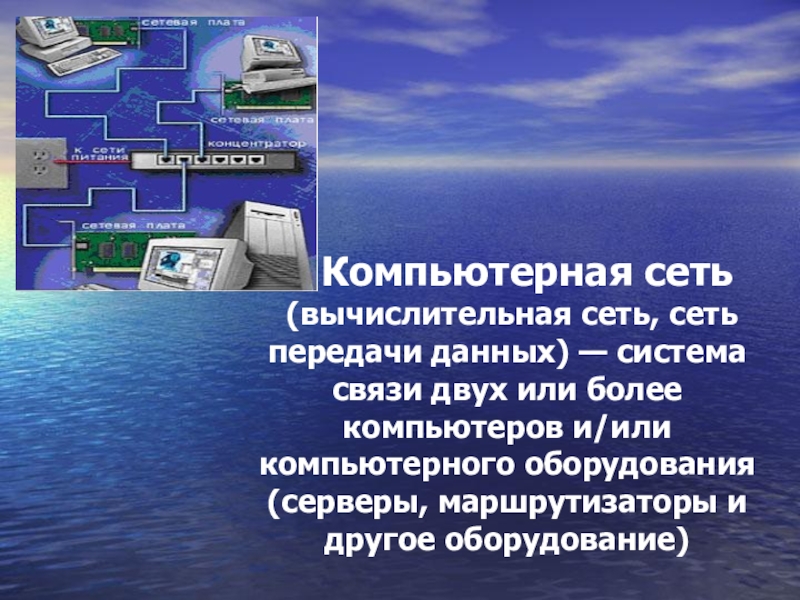

Слайд 2 Компьютерная сеть (вычислительная сеть, сеть передачи данных) — система связи двух или

более компьютеров и/или компьютерного оборудования (серверы, маршрутизаторы и другое оборудование)
Компьютерная сеть  (вычислительная сеть, сеть передачи данных) — система связи двух или более компьютеров и/или компьютерного оборудования

Слайд 3Классифицируются:
по территориальной распространенности

Классифицируются:по территориальной распространенности

Слайд 4Персональная сеть
это сеть, построенная «вокруг» человека. Данные сети призваны объединять все

персональные электронные устройства пользователя:
Телефон
Карманный персональный компьютер
Смартфоны
Ноутбуки
Гарнитуры и т.д
Персональная сетьэто сеть, построенная «вокруг» человека. Данные сети призваны объединять все персональные электронные устройства пользователя: ТелефонКарманный персональный

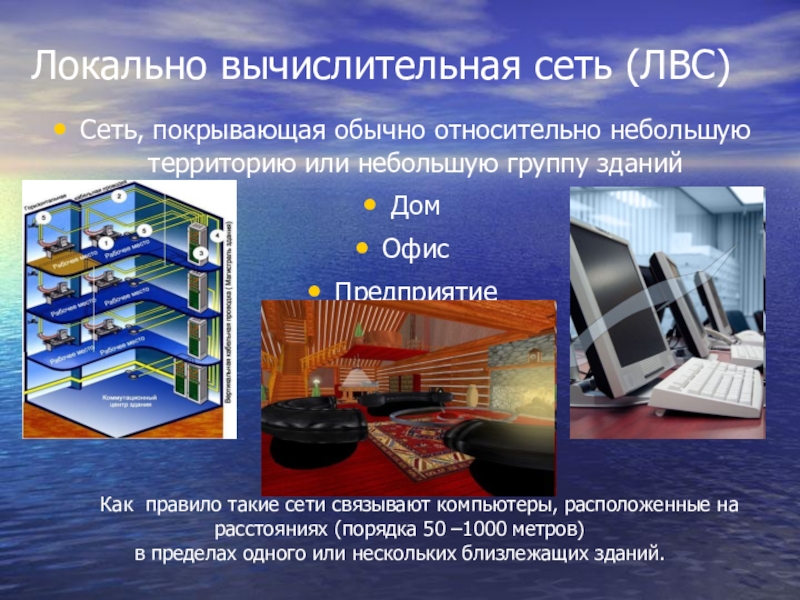

Слайд 5Локально вычислительная сеть (ЛВС)
Сеть, покрывающая обычно относительно небольшую территорию или небольшую

группу зданий
Дом
Офис
Предприятие

Как правило такие сети связывают компьютеры, расположенные на расстояниях (порядка 50 –1000 метров) в пределах одного или нескольких близлежащих зданий.

Локально вычислительная сеть (ЛВС)Сеть, покрывающая обычно относительно небольшую территорию или небольшую группу зданий ДомОфис Предприятие		Как правило такие

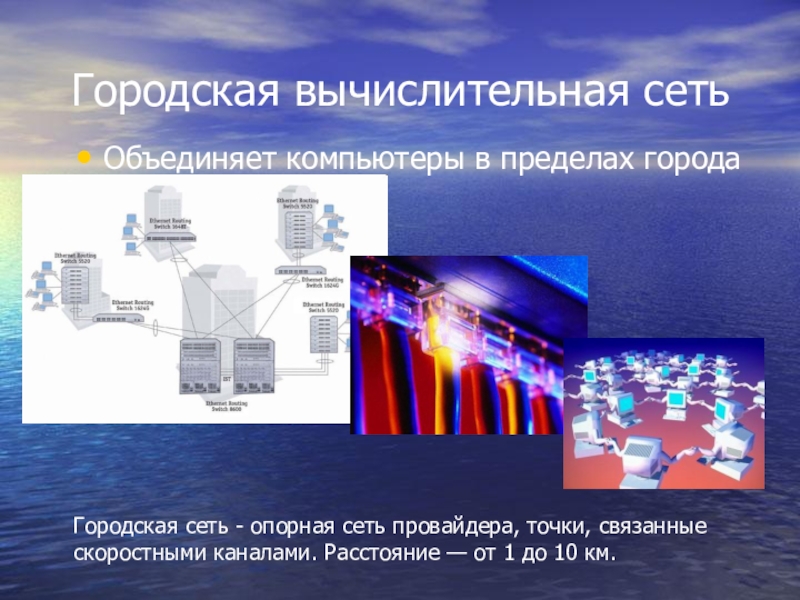

Слайд 6Городская вычислительная сеть
Объединяет компьютеры в пределах города
Городская сеть - опорная

сеть провайдера, точки, связанные скоростными каналами. Расстояние — от 1 до 10 км.
Городская вычислительная сетьОбъединяет компьютеры в пределах города Городская сеть - опорная сеть провайдера, точки, связанные скоростными каналами.

Слайд 7Региональная сеть
объединение компьютеров и локальных сетей, для решения общих проблем регионального

масштаба

Располагаются в пределах определенного территориального региона

Региональная сеть	объединение компьютеров и локальных сетей, для решения общих проблем регионального масштабаРасполагаются в пределах определенного территориального региона

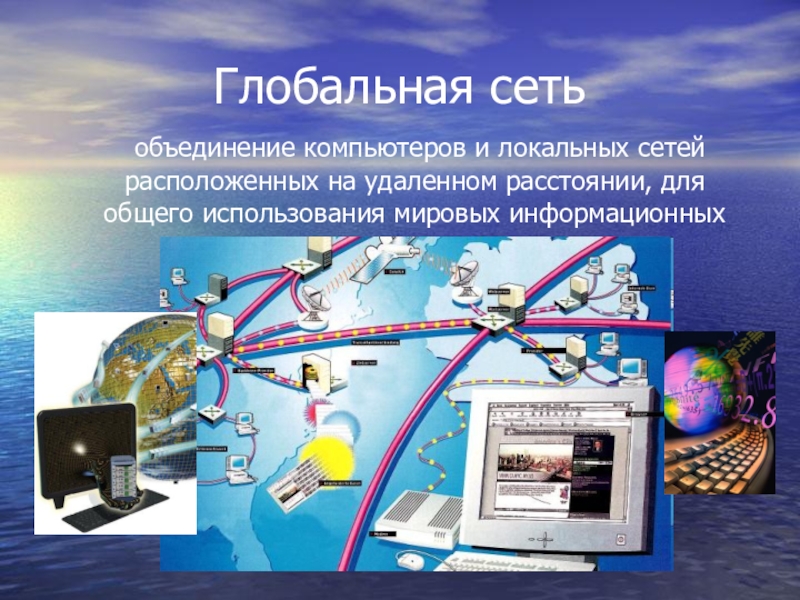

Слайд 8Глобальная сеть
объединение компьютеров и локальных сетей расположенных на удаленном расстоянии, для

общего использования мировых информационных ресурсов.

Айен Фостер

Глобальная сеть	объединение компьютеров и локальных сетей расположенных на удаленном расстоянии, для общего использования мировых информационных ресурсов.	Айен Фостер

Слайд 9Классифицируются:
по ведомственной принадлежности

Классифицируются:по ведомственной принадлежности

Слайд 10Ведомственная сеть
Принадлежит одной организации и располагается на её территории:
Сеть банкоматов
Железнодорожные кассы
Театральные

кассы и т.д.
Ведомственная сетьПринадлежит одной организации и располагается на её территории:Сеть банкоматовЖелезнодорожные кассыТеатральные кассы и т.д.

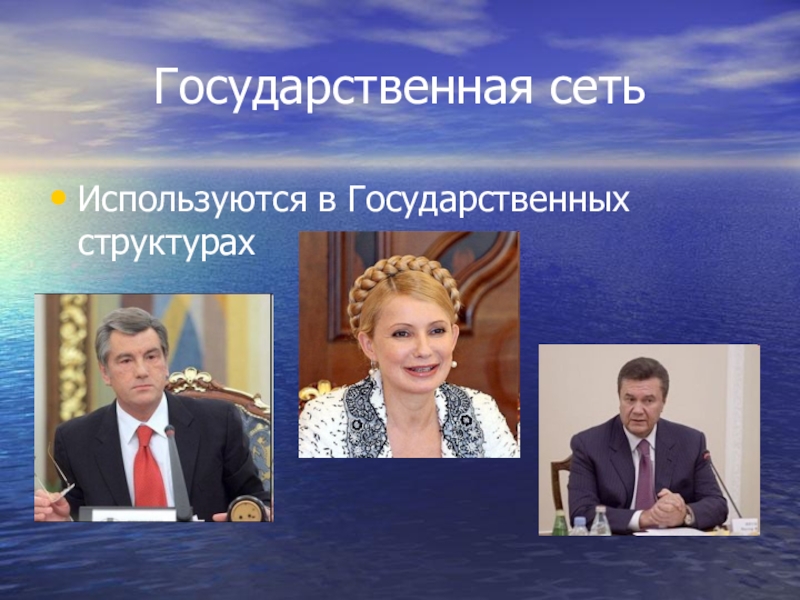

Слайд 11Государственная сеть
Используются в Государственных структурах

Государственная сетьИспользуются в Государственных структурах

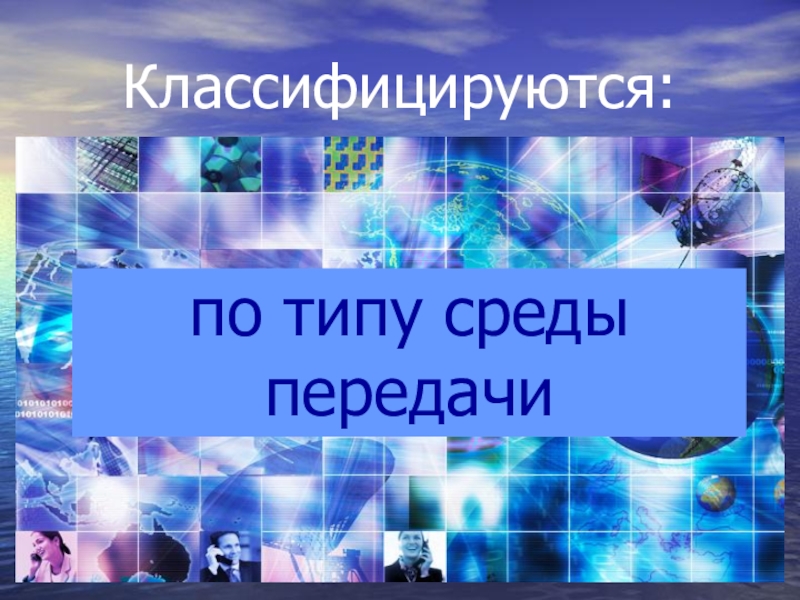

Слайд 12Классифицируются:
по типу среды передачи

Классифицируются:по типу среды передачи

Слайд 13Классифицируются:
проводные

Классифицируются:проводные

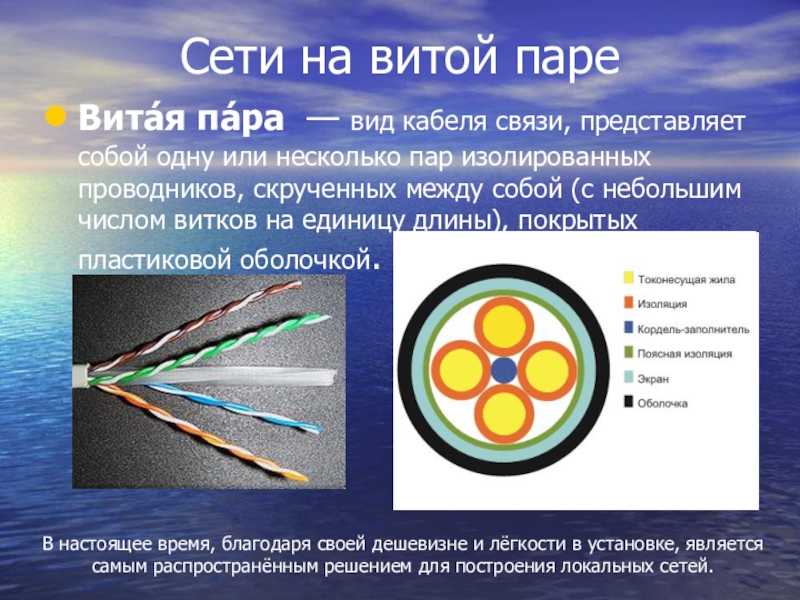

Слайд 14Сети на витой паре
Вита́я па́ра  — вид кабеля связи, представляет собой

одну или несколько пар изолированных проводников, скрученных между собой (с небольшим числом витков на единицу длины), покрытых пластиковой оболочкой.

В настоящее время, благодаря своей дешевизне и лёгкости в установке, является самым распространённым решением для построения локальных сетей.

Сети на витой пареВита́я па́ра  — вид кабеля связи, представляет собой одну или несколько пар изолированных проводников,

Слайд 15Коаксиальные сети
Кабель коаксиальный — кабель, в котором внутренний провод для снижения

радиопомех окружен вторым экранирующим проводом.

Основное назначение коаксиального кабеля — передача сигнала в различных областях техники

Коаксиальные сетиКабель коаксиальный — кабель, в котором внутренний провод для снижения радиопомех окружен вторым экранирующим проводом. Основное

Слайд 16Оптоволоконные сети
Оптоволокно — это стеклянная или пластиковая нить, используемая для переноса

света внутри себя посредством полного внутреннего отражения.

Оптоволокно может быть использовано как средство для дальней связи и построения компьютерной сети.

Оптоволоконные сетиОптоволокно — это стеклянная или пластиковая нить, используемая для переноса света внутри себя посредством полного внутреннего

Слайд 17Классифицируются:
Беспроводные
это технология, позволяющая создавать вычислительные сети, полностью соответствующие стандартам для обычных

проводных сетей (например, Ethernet), без использования кабельной проводки.
Классифицируются:Беспроводныеэто технология, позволяющая создавать вычислительные сети, полностью соответствующие стандартам для обычных проводных сетей (например, Ethernet), без использования

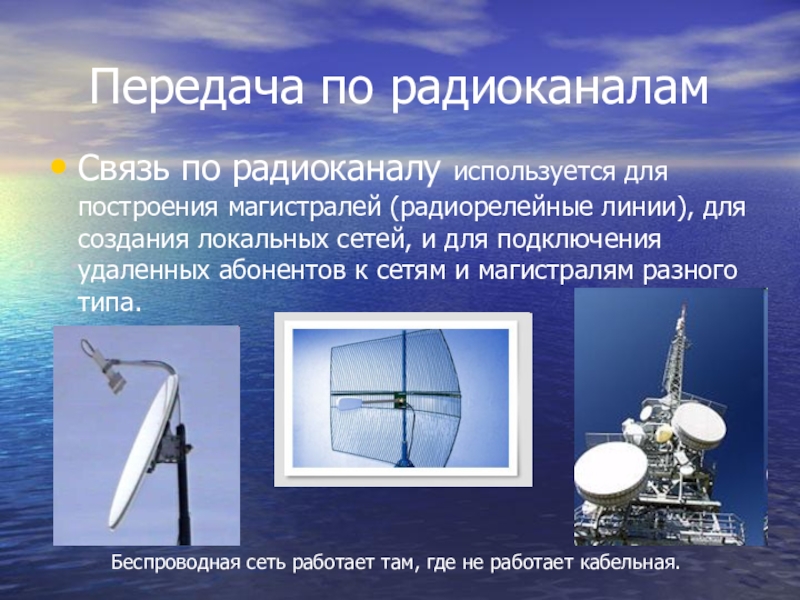

Слайд 18Передача по радиоканалам
Связь по радиоканалу используется для построения магистралей (радиорелейные линии),

для создания локальных сетей, и для подключения удаленных абонентов к сетям и магистралям разного типа.

Беспроводная сеть работает там, где не работает кабельная.

Передача по радиоканаламСвязь по радиоканалу используется для построения магистралей (радиорелейные линии), для создания локальных сетей, и для

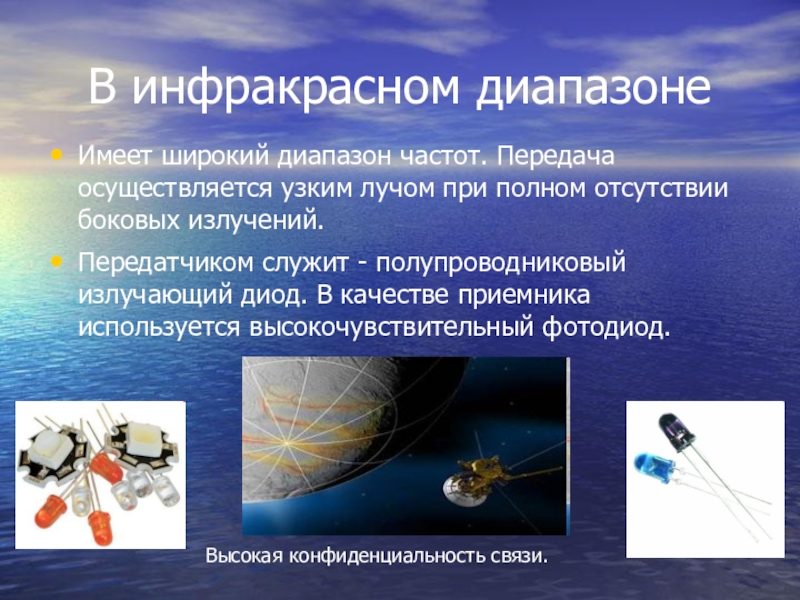

Слайд 19В инфракрасном диапазоне
Имеет широкий диапазон частот. Передача осуществляется узким лучом при

полном отсутствии боковых излучений.
Передатчиком служит - полупроводниковый излучающий диод. В качестве приемника используется высокочувствительный фотодиод.

Высокая конфиденциальность связи.

В инфракрасном диапазонеИмеет широкий диапазон частот. Передача осуществляется узким лучом при полном отсутствии боковых излучений. Передатчиком служит

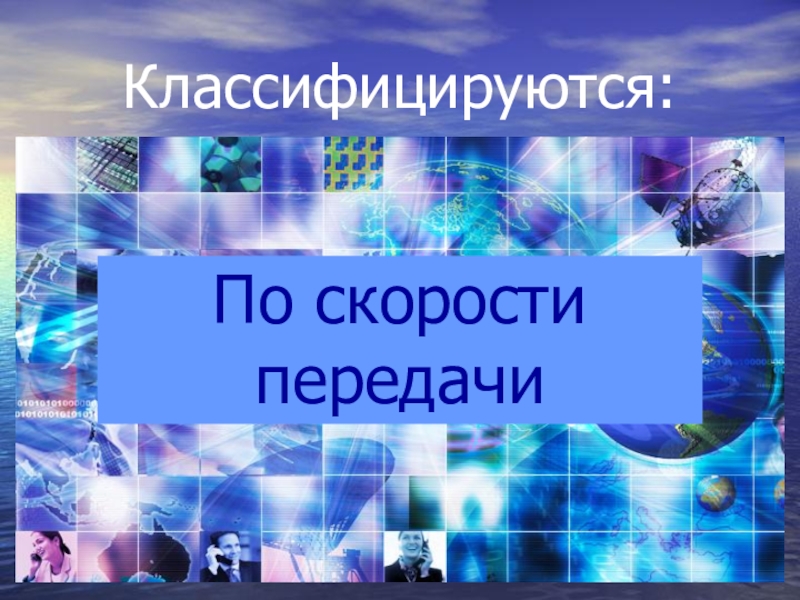

Слайд 20Классифицируются:
По скорости передачи

Классифицируются:По скорости передачи

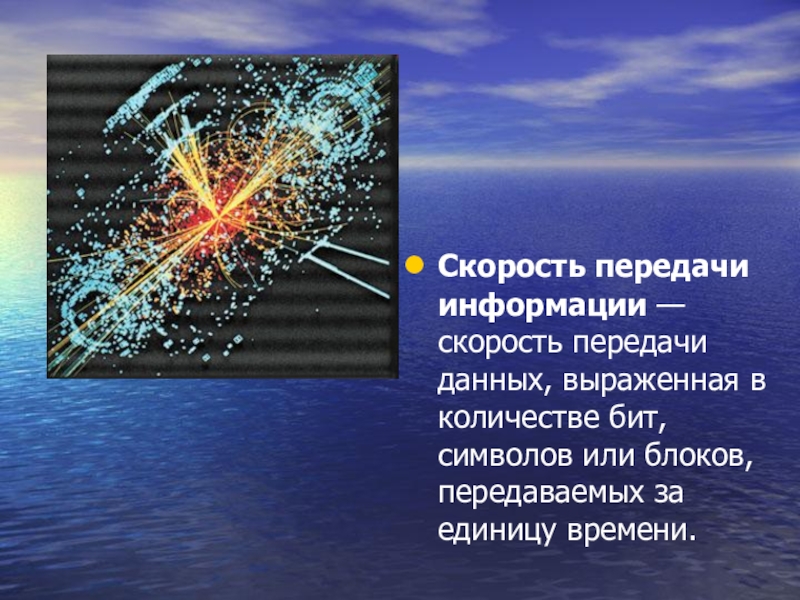

Слайд 21
Скорость передачи информации — скорость передачи данных, выраженная в количестве бит,

символов или блоков, передаваемых за единицу времени.
Скорость передачи информации — скорость передачи данных, выраженная в количестве бит, символов или блоков, передаваемых за единицу

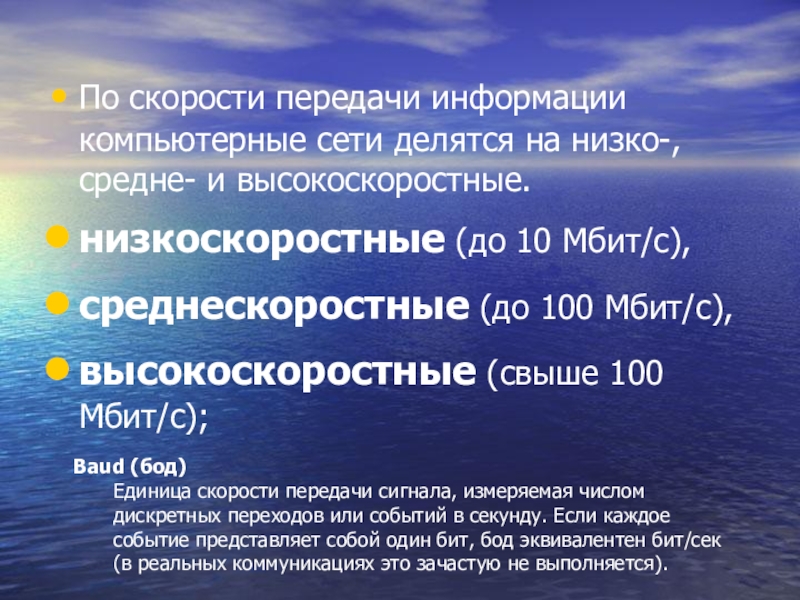

Слайд 22
По скорости передачи информации компьютерные сети делятся на низко-, средне- и

высокоскоростные.
низкоскоростные (до 10 Мбит/с),
среднескоростные (до 100 Мбит/с),
высокоскоростные (свыше 100 Мбит/с);

Baud (бод)
Единица скорости передачи сигнала, измеряемая числом дискретных переходов или событий в секунду. Если каждое событие представляет собой один бит, бод эквивалентен бит/сек (в реальных коммуникациях это зачастую не выполняется).

По скорости передачи информации компьютерные сети делятся на низко-, средне- и высокоскоростные.низкоскоростные (до 10 Мбит/с), среднескоростные (до

Слайд 23Классифицируются:
по топологии
(геометрическая схема соединения узлов сети)

Классифицируются:по топологии(геометрическая схема соединения узлов сети)

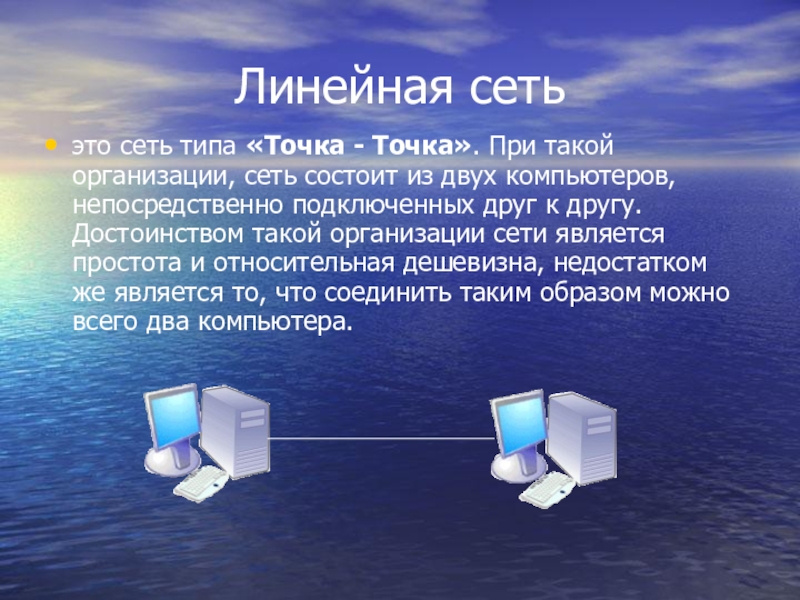

Слайд 24Линейная сеть
это сеть типа «Точка - Точка». При такой организации, сеть

состоит из двух компьютеров, непосредственно подключенных друг к другу. Достоинством такой организации сети является простота и относительная дешевизна, недостатком же является то, что соединить таким образом можно всего два компьютера.



Линейная сетьэто сеть типа «Точка - Точка». При такой организации, сеть состоит из двух компьютеров, непосредственно подключенных

Слайд 25Общая шина
сеть состоит из нескольких компьютеров, каждый из которых подключен к

общей для сети шине передачи данных. В роли шины может выступать коаксиальный кабель. Главным недостатком такой организации является то, что при обрыве шины все узлы сети теряют связь. Если необходимо подключить еще один узел в сеть, то на время монтажных работ связь также будет утеряна
Общая шинасеть состоит из нескольких компьютеров, каждый из которых подключен к общей для сети шине передачи данных.

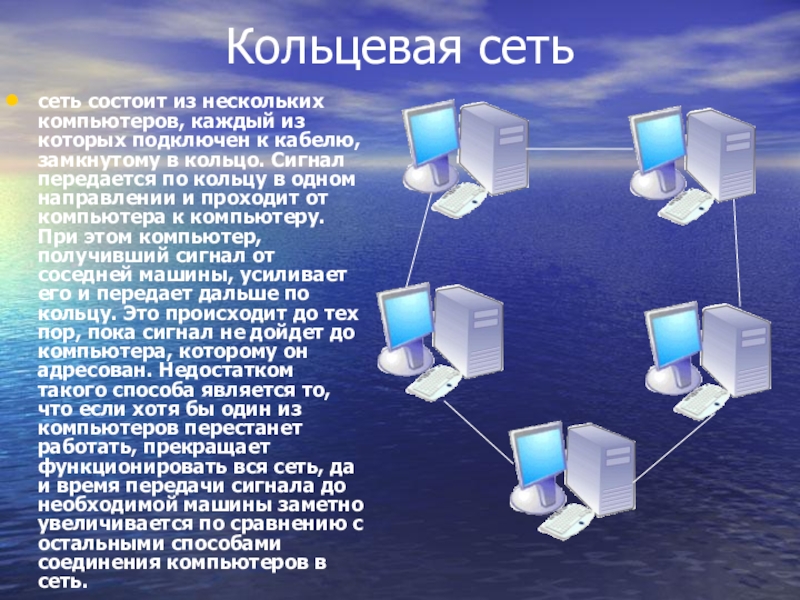

Слайд 26Кольцевая сеть
сеть состоит из нескольких компьютеров, каждый из которых подключен к

кабелю, замкнутому в кольцо. Сигнал передается по кольцу в одном направлении и проходит от компьютера к компьютеру. При этом компьютер, получивший сигнал от соседней машины, усиливает его и передает дальше по кольцу. Это происходит до тех пор, пока сигнал не дойдет до компьютера, которому он адресован. Недостатком такого способа является то, что если хотя бы один из компьютеров перестанет работать, прекращает функционировать вся сеть, да и время передачи сигнала до необходимой машины заметно увеличивается по сравнению с остальными способами соединения компьютеров в сеть.
Кольцевая сетьсеть состоит из нескольких компьютеров, каждый из которых подключен к кабелю, замкнутому в кольцо. Сигнал передается

Слайд 27Звездообразная сеть
При такой организации, сеть состоит из нескольких компьютеров, каждый из

которых подключен к одному и тому же центральному устройству. Такое устройство получило название HUB. Главный недостаток данной топологии заключается в том, что при выходе из строя HUBa остальные узлы теряют связь. Основным достоинством такого соединения является возможность подключать новые узлы к сети не прерывая работу остальных узлов. Из-за этого важного преимущества этого типа сети перед другими, а также из-за относительно низкой себестоимости, такая организация сети является самой распространённой.
Звездообразная сетьПри такой организации, сеть состоит из нескольких компьютеров, каждый из которых подключен к одному и тому

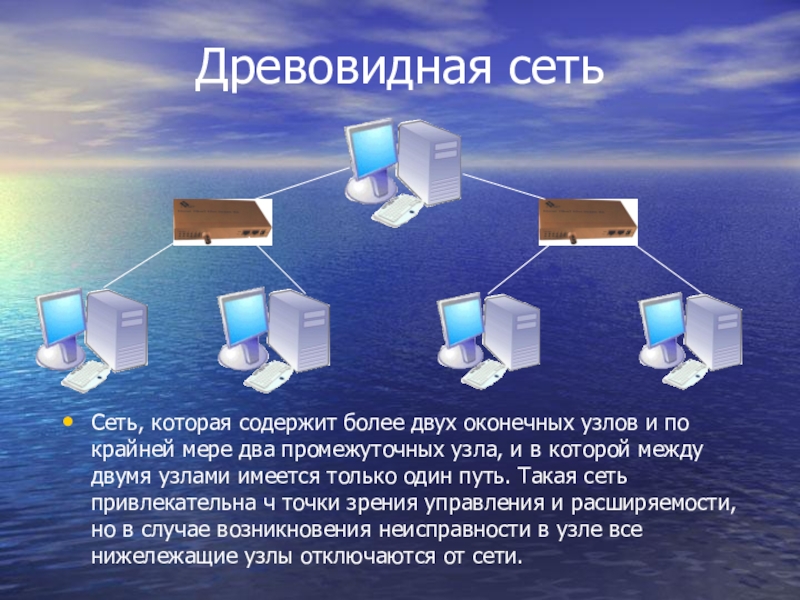

Слайд 28Древовидная сеть
Сеть, которая содержит более двух оконечных узлов и по крайней

мере два промежуточных узла, и в которой между двумя узлами имеется только один путь. Такая сеть привлекательна ч точки зрения управления и расширяемости, но в случае возникновения неисправности в узле все нижележащие узлы отключаются от сети.
Древовидная сетьСеть, которая содержит более двух оконечных узлов и по крайней мере два промежуточных узла, и в

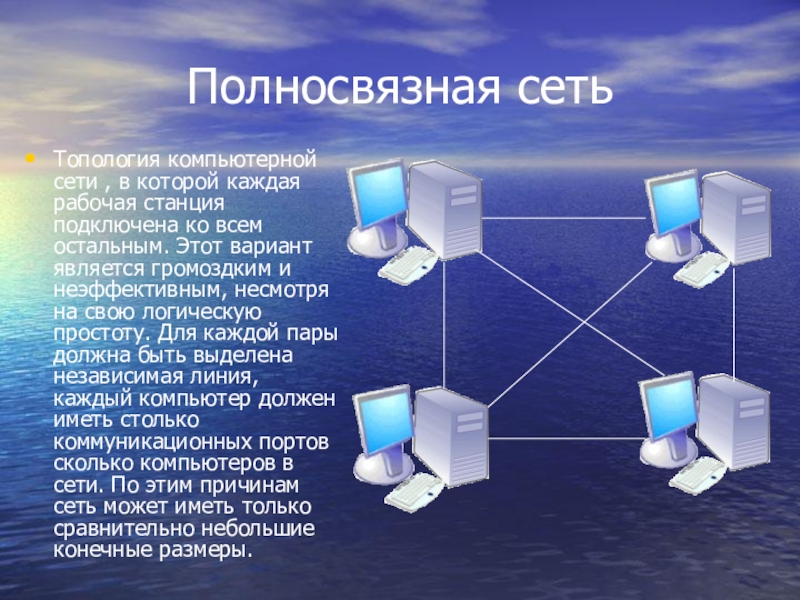

Слайд 29Полносвязная сеть
Топология компьютерной сети , в которой каждая рабочая станция подключена

ко всем остальным. Этот вариант является громоздким и неэффективным, несмотря на свою логическую простоту. Для каждой пары должна быть выделена независимая линия, каждый компьютер должен иметь столько коммуникационных портов сколько компьютеров в сети. По этим причинам сеть может иметь только сравнительно небольшие конечные размеры.
Полносвязная сетьТопология компьютерной сети , в которой каждая рабочая станция подключена ко всем остальным. Этот вариант является

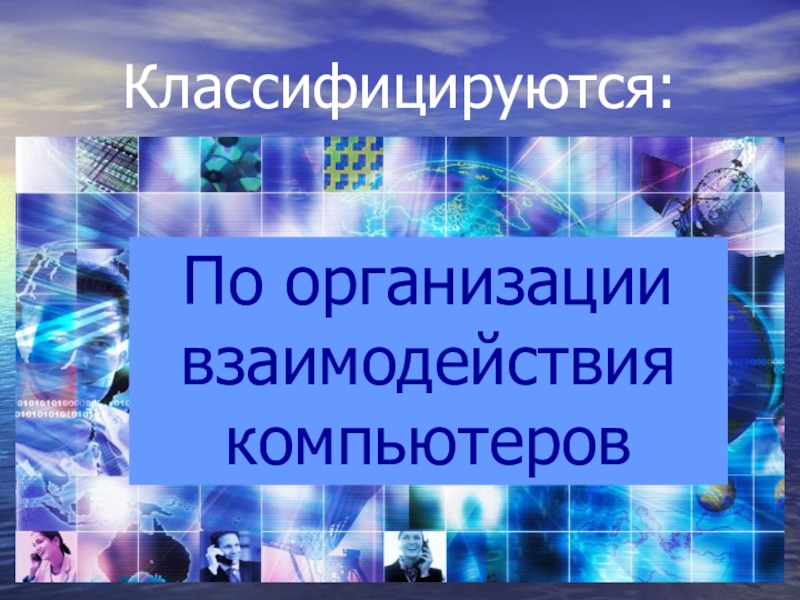

Слайд 30Классифицируются:
По организации взаимодействия компьютеров

Классифицируются:По организации взаимодействия компьютеров

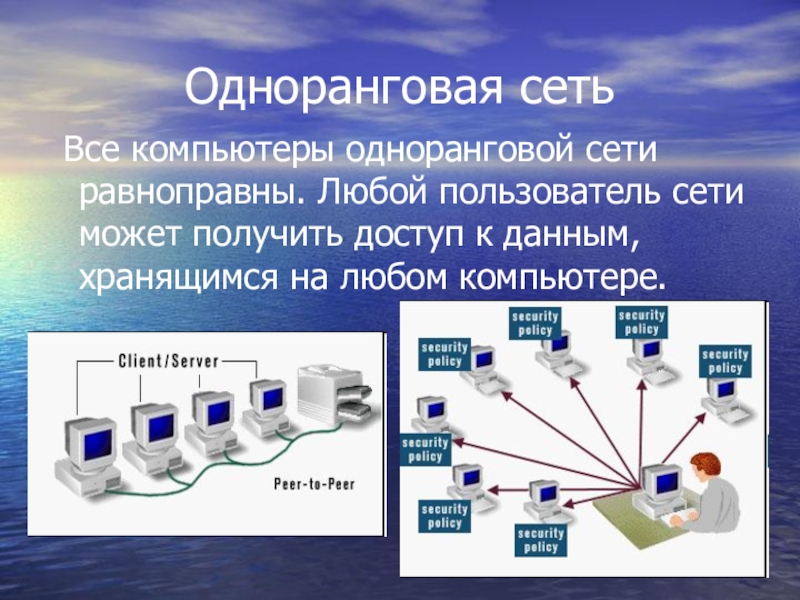

Слайд 31Одноранговая сеть
Все компьютеры одноранговой сети равноправны. Любой пользователь сети может

получить доступ к данным, хранящимся на любом компьютере.
Одноранговая сеть Все компьютеры одноранговой сети равноправны. Любой пользователь сети может получить доступ к данным, хранящимся на

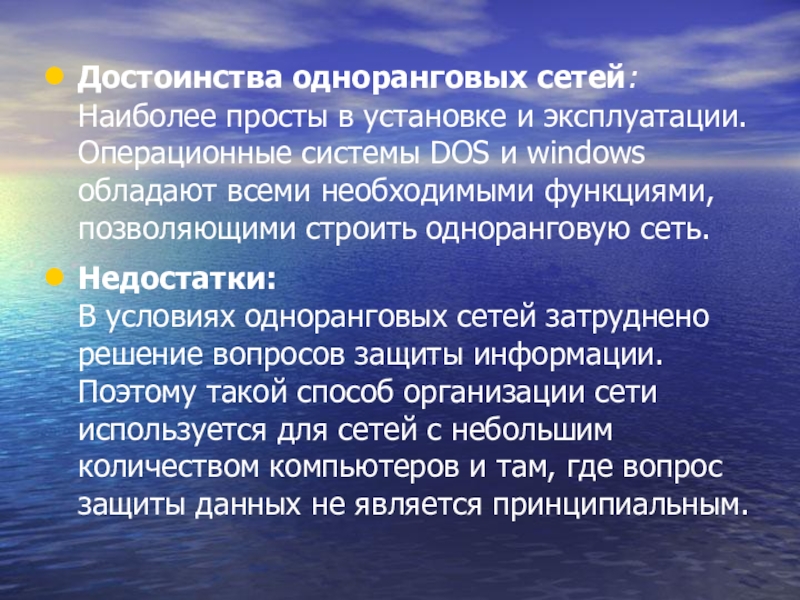

Слайд 32
Достоинства одноранговых сетей: Наиболее просты в установке и эксплуатации. Операционные системы DOS и

windows обладают всеми необходимыми функциями, позволяющими строить одноранговую сеть.
Недостатки: В условиях одноранговых сетей затруднено решение вопросов защиты информации. Поэтому такой способ организации сети используется для сетей с небольшим количеством компьютеров и там, где вопрос защиты данных не является принципиальным.
Достоинства одноранговых сетей: Наиболее просты в установке и эксплуатации. Операционные системы DOS и windows обладают всеми необходимыми

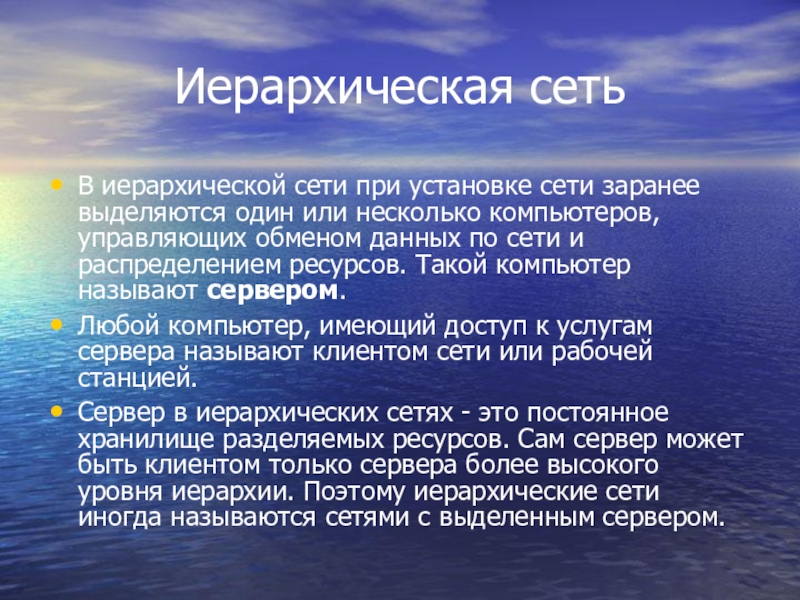

Слайд 33Иерархическая сеть
В иерархической сети при установке сети заранее выделяются один или

несколько компьютеров, управляющих обменом данных по сети и распределением ресурсов. Такой компьютер называют сервером.
Любой компьютер, имеющий доступ к услугам сервера называют клиентом сети или рабочей станцией.
Сервер в иерархических сетях - это постоянное хранилище разделяемых ресурсов. Сам сервер может быть клиентом только сервера более высокого уровня иерархии. Поэтому иерархические сети иногда называются сетями с выделенным сервером.
Иерархическая сетьВ иерархической сети при установке сети заранее выделяются один или несколько компьютеров, управляющих обменом данных по

Слайд 35

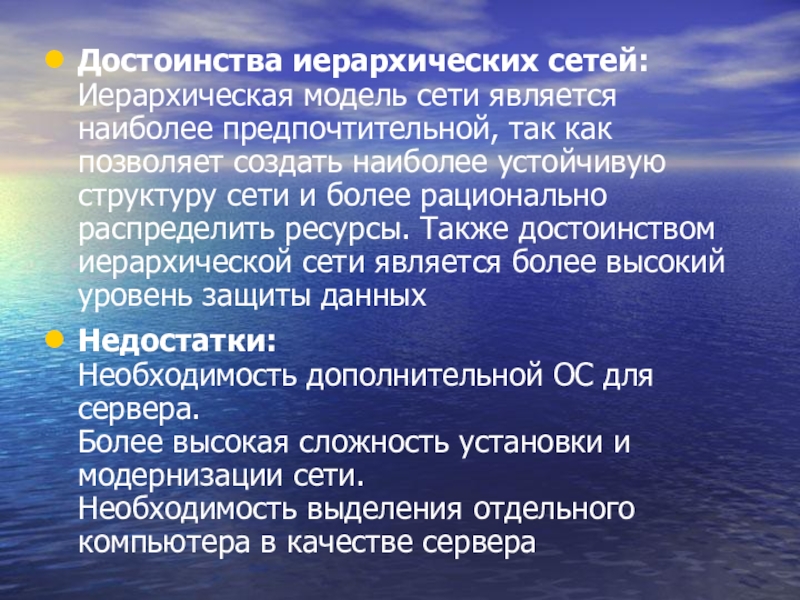

Достоинства иерархических сетей: Иерархическая модель сети является наиболее предпочтительной, так как позволяет

создать наиболее устойчивую структуру сети и более рационально распределить ресурсы. Также достоинством иерархической сети является более высокий уровень защиты данных
Недостатки: Необходимость дополнительной ОС для сервера. Более высокая сложность установки и модернизации сети. Необходимость выделения отдельного компьютера в качестве сервера
Достоинства иерархических сетей: Иерархическая модель сети является наиболее предпочтительной, так как позволяет создать наиболее устойчивую структуру сети

Слайд 36Классифицируются:
По методам коммутации

Классифицируются:По методам коммутации

Слайд 37 Коммута́ция
- это процесс соединения абонентов коммуникационной сети через транзитные

узлы.
Коммуникационные сети должны обеспечивать связь своих абонентов между собой. Абонентами могут вступать ЭВМ, сегменты локальных сетей, факс-аппараты или телефонные собеседники. Как правило, в сетях общего доступа невозможно предоставить каждой паре абонентов собственную физическую линию связи, которой они могли бы монопольно «владеть» и использовать в любое время. Поэтому в сети всегда применяется какой-либо способ коммутации абонентов, который обеспечивает разделение имеющихся физических каналов между несколькими сеансами связи и между абонентами сети.
Каждый абонент соединен с коммутаторами индивидуальной линией связи, закрепленной за этим абонентом. Линии связи протянутые между коммутаторами разделяются несколькими абонентами, то есть используются совместно.
Коммута́ция- это процесс соединения абонентов 	коммуникационной сети через транзитные узлы.Коммуникационные сети должны обеспечивать связь своих

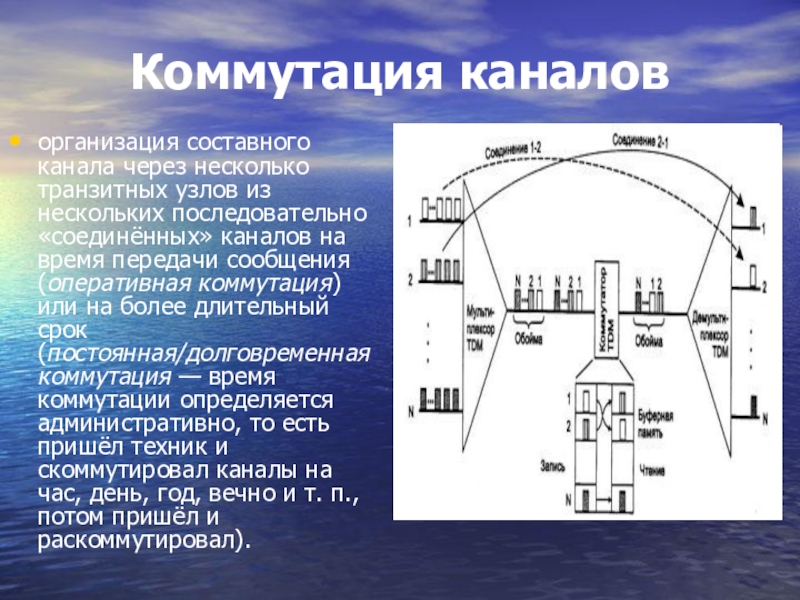

Слайд 38Коммутация каналов
организация составного канала через несколько транзитных узлов из нескольких

последовательно «соединённых» каналов на время передачи сообщения (оперативная коммутация) или на более длительный срок (постоянная/долговременная коммутация — время коммутации определяется административно, то есть пришёл техник и скоммутировал каналы на час, день, год, вечно и т. п., потом пришёл и раскоммутировал).
Коммутация каналов организация составного канала через несколько транзитных узлов из нескольких последовательно «соединённых» каналов на время передачи

Слайд 39Коммутация сообщений
разбиение информации на сообщения, которые передаются последовательно к ближайшему

транзитному узлу, который приняв сообщение, запоминает его и передаёт далее сам таким же образом. То есть получается как бы конвейер.
Коммутация сообщений разбиение информации на сообщения, которые передаются последовательно к ближайшему транзитному узлу, который приняв сообщение, запоминает

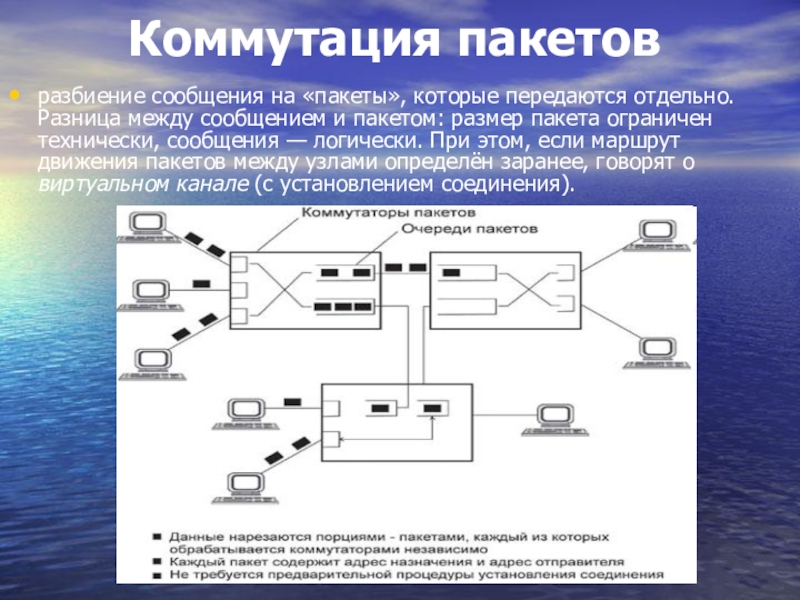

Слайд 40Коммутация пакетов
разбиение сообщения на «пакеты», которые передаются отдельно. Разница между

сообщением и пакетом: размер пакета ограничен технически, сообщения — логически. При этом, если маршрут движения пакетов между узлами определён заранее, говорят о виртуальном канале (с установлением соединения).
Коммутация пакетов разбиение сообщения на «пакеты», которые передаются отдельно. Разница между сообщением и пакетом: размер пакета ограничен

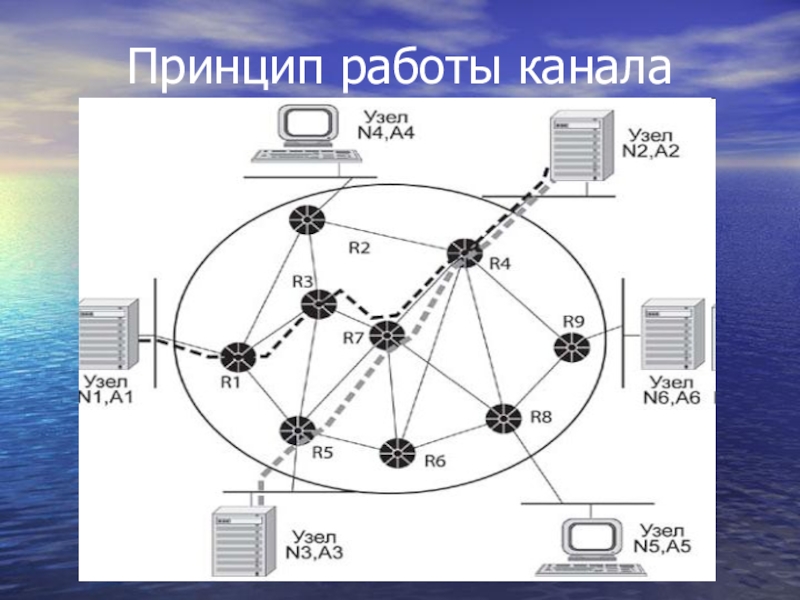

Слайд 41Принцип работы канала

Принцип работы канала

Слайд 42
Существуют различные способы организации совместной работы активного и пассивного сетевого оборудования,

и поэтому, есть множество способов классификации сетей.
Существуют различные способы организации совместной работы активного и пассивного сетевого оборудования, и поэтому, есть множество способов классификации

Слайд 43
СПАСИБО ЗА ВНИМАНИЕ

СПАСИБО ЗА ВНИМАНИЕ
