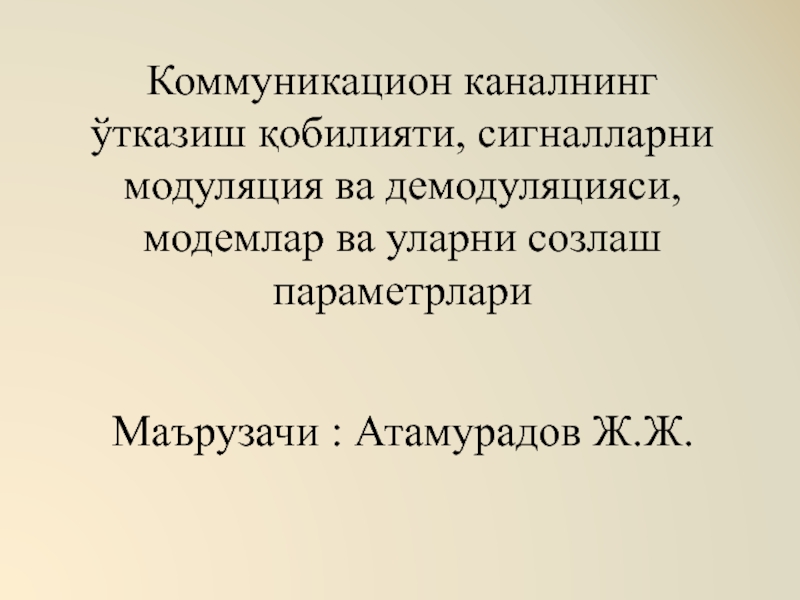

Презентация, доклад на тему Коммуникацион каналнинг ўтказиш қобилияти, сигналларни модуляция

созлаш параметрлари

Маърузачи : Атамурадов Ж.Ж.

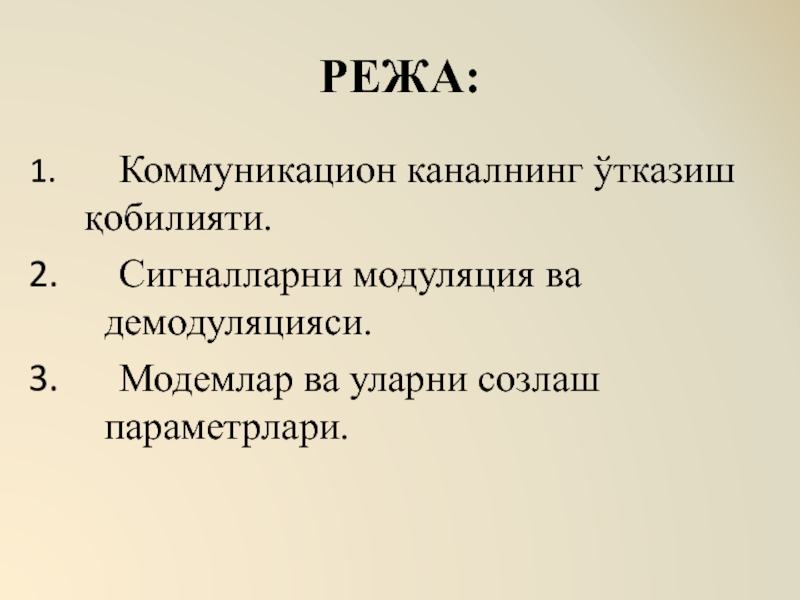

уларни созлаш параметрлари.

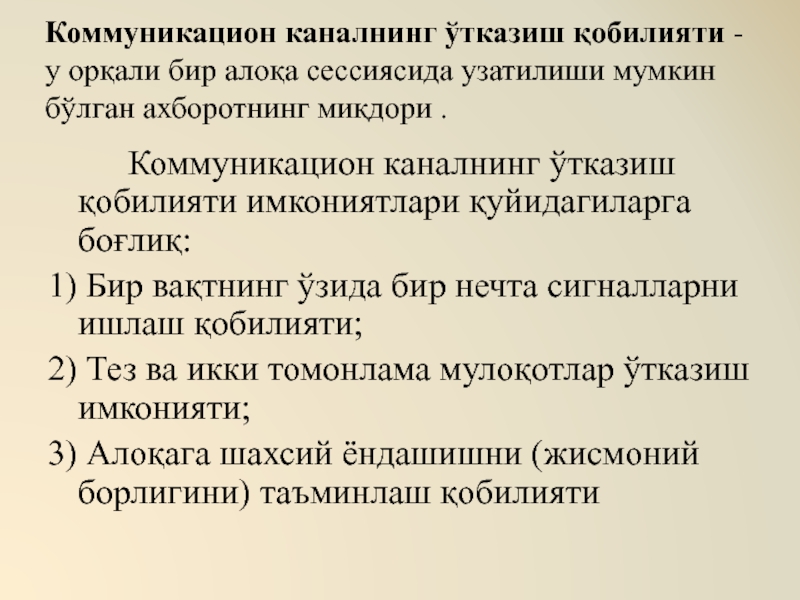

мумкин бўлган ахборотнинг миқдори .

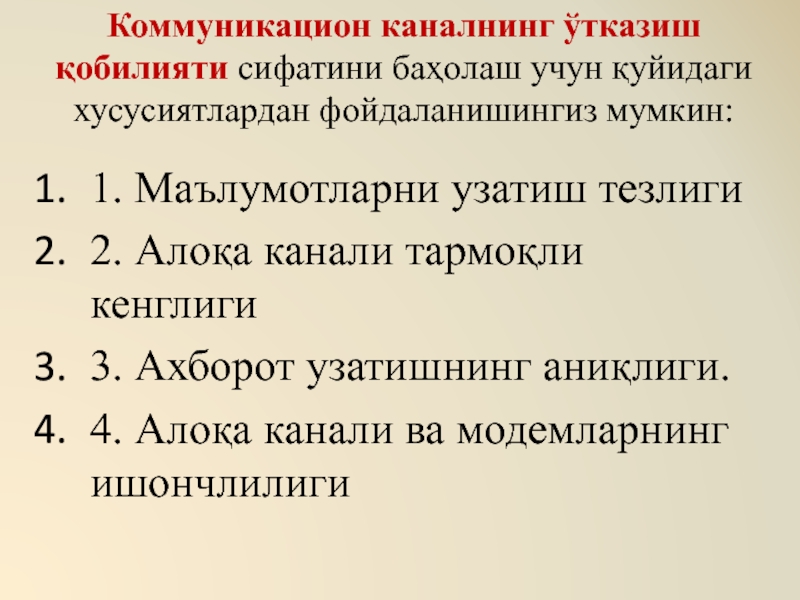

Коммуникацион каналнинг ўтказиш қобилияти имкониятлари қуйидагиларга боғлиқ:
1) Бир вақтнинг ўзида бир нечта сигналларни ишлаш қобилияти;
2) Тез ва икки томонлама мулоқотлар ўтказиш имконияти;
3) Алоқага шахсий ёндашишни (жисмоний борлигини) таъминлаш қобилияти

Маълумотларни узатиш тезлиги
2. Алоқа канали тармоқли кенглиги
3. Ахборот узатишнинг аниқлиги.
4. Алоқа канали ва модемларнинг ишончлилиги

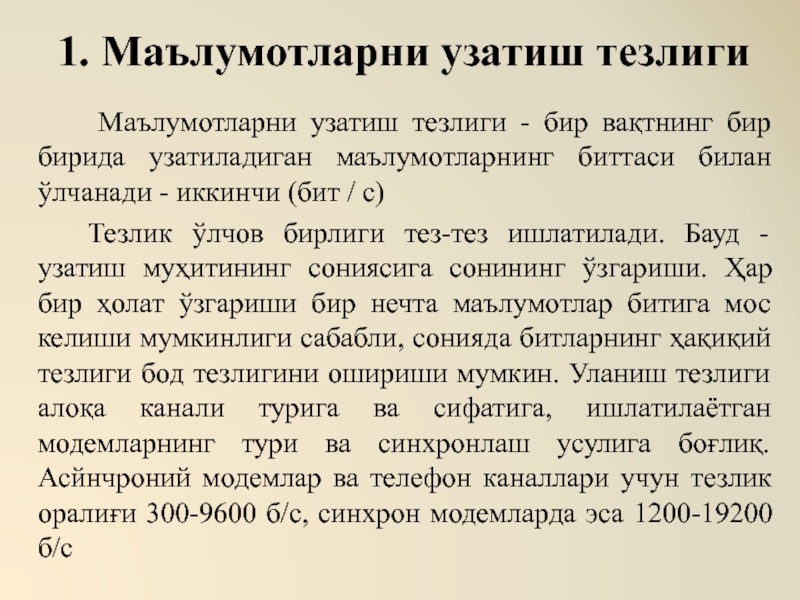

бир бирида узатиладиган маълумотларнинг биттаси билан ўлчанади - иккинчи (бит / с)
Тезлик ўлчов бирлиги тез-тез ишлатилади. Бауд - узатиш муҳитининг сониясига сонининг ўзгариши. Ҳар бир ҳолат ўзгариши бир нечта маълумотлар битига мос келиши мумкинлиги сабабли, сонияда битларнинг ҳақиқий тезлиги бод тезлигини ошириши мумкин. Уланиш тезлиги алоқа канали турига ва сифатига, ишлатилаётган модемларнинг тури ва синхронлаш усулига боғлиқ. Асйнчроний модемлар ва телефон каналлари учун тезлик оралиғи 300-9600 б/с, синхрон модемларда эса 1200-19200 б/с

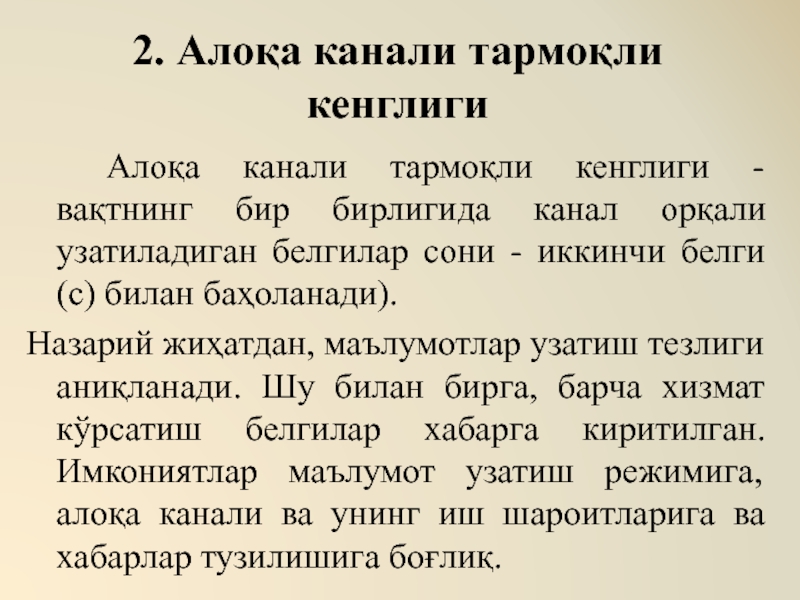

бирлигида канал орқали узатиладиган белгилар сони - иккинчи белги (с) билан баҳоланади).
Назарий жиҳатдан, маълумотлар узатиш тезлиги аниқланади. Шу билан бирга, барча хизмат кўрсатиш белгилар хабарга киритилган. Имкониятлар маълумот узатиш режимига, алоқа канали ва унинг иш шароитларига ва хабарлар тузилишига боғлиқ.

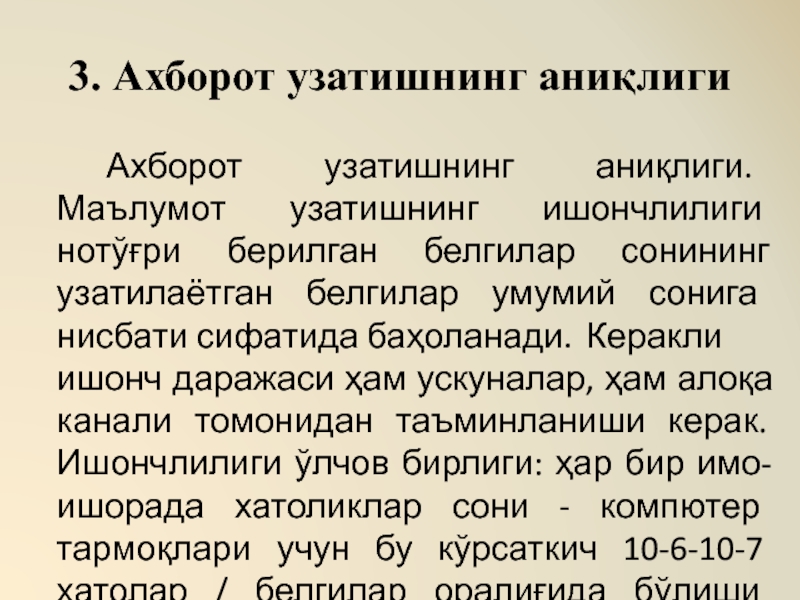

белгилар сонининг узатилаётган белгилар умумий сонига нисбати сифатида баҳоланади. Керакли ишонч даражаси ҳам ускуналар, ҳам алоқа канали томонидан таъминланиши керак. Ишончлилиги ўлчов бирлиги: ҳар бир имо-ишорада хатоликлар сони - компютер тармоқлари учун бу кўрсаткич 10-6-10-7 хатолар / белгилар оралиғида бўлиши керак.

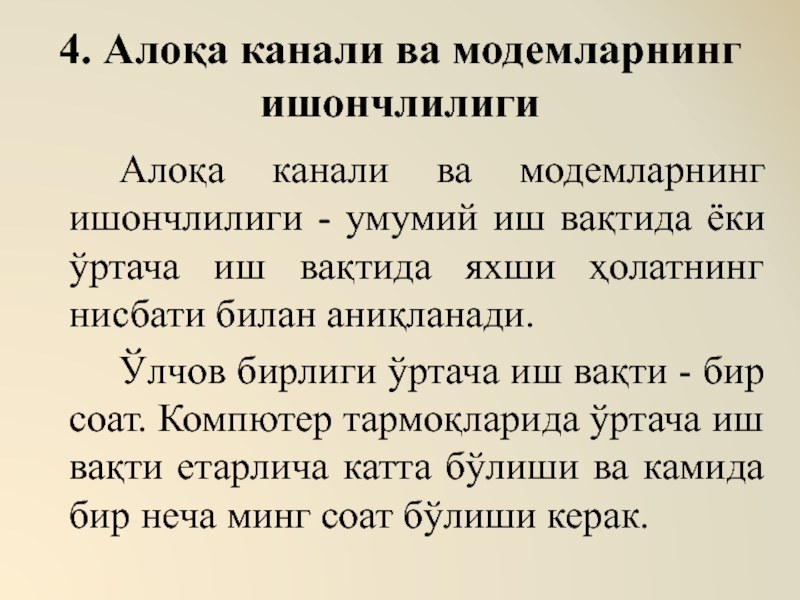

- умумий иш вақтида ёки ўртача иш вақтида яхши ҳолатнинг нисбати билан аниқланади.
Ўлчов бирлиги ўртача иш вақти - бир соат. Компютер тармоқларида ўртача иш вақти етарлича катта бўлиши ва камида бир неча минг соат бўлиши керак.

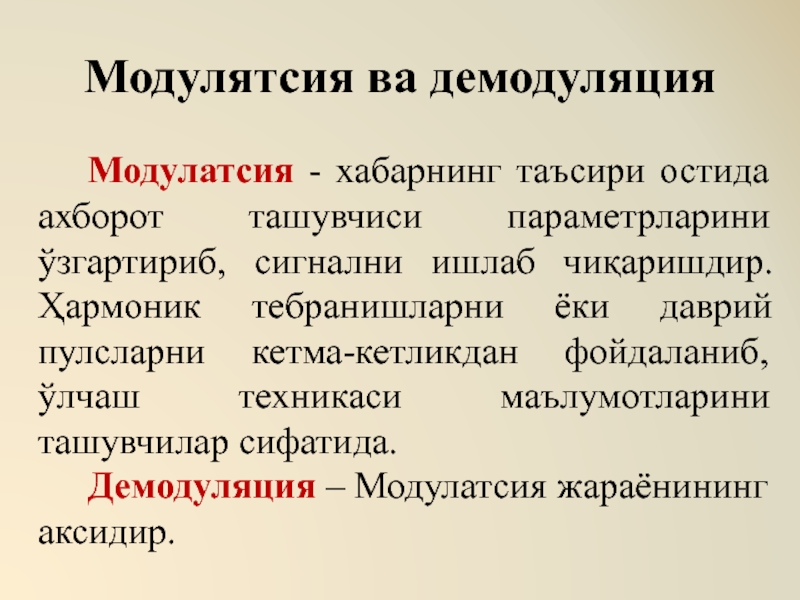

оқим) айланиши модулация деб аталади ва тескари конвертатсия демодуляция деб аталади. Конвертатсия қилиш учун махсус қурилма – модем ишлатлади.

сигнални ишлаб чиқаришдир. Ҳармоник тебранишларни ёки даврий пулсларни кетма-кетликдан фойдаланиб, ўлчаш техникаси маълумотларини ташувчилар сифатида.
Демодуляция – Модулатсия жараёнининг аксидир.

ва ажратилган линиялар, турли хил радио технологиялари ва ҳатто ё'лдош тизимлари каби уланиш учун ишлатилади.

Буни амалга ошириш учун, рақамлардаги электрон маълумотни электр тўлқинларга кодлаш ва аксинча, телефон модемлардан фойдаланилади. Модем компютерга ташқи ёки ички бўлса, кенгайтириш картаси бўлиши мумкин.

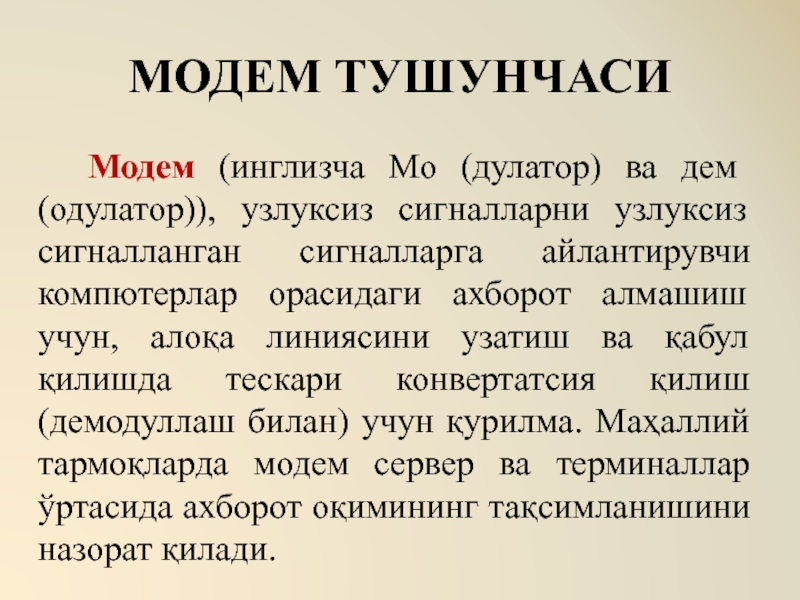

сигналланган сигналларга айлантирувчи компютерлар орасидаги ахборот алмашиш учун, алоқа линиясини узатиш ва қабул қилишда тескари конвертатсия қилиш (демодуллаш билан) учун қурилма. Маҳаллий тармоқларда модем сервер ва терминаллар ўртасида ахборот оқимининг тақсимланишини назорат қилади.

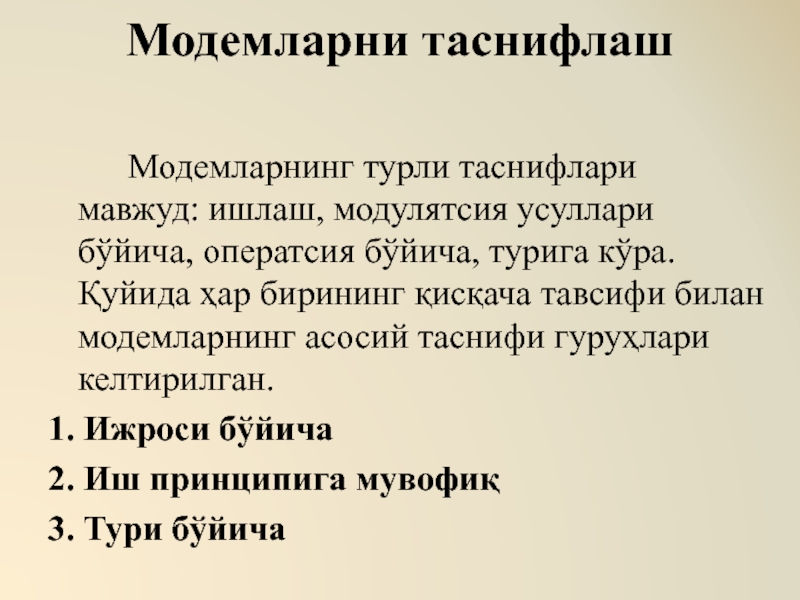

турига кўра. Қуйида ҳар бирининг қисқача тавсифи билан модемларнинг асосий таснифи гуруҳлари келтирилган.
1. Ижроси бўйича
2. Иш принципига мувофиқ
3. Тури бўйича

қувват манбаи (USB-модемлари ва LTP-модемлари мавжуд).
Ички - компютер ичидаги ICA, PCI, PCMCIA, АMR,CNR уясига ўрнатилган
Ички ўрнатилган - қурилманинг ички қисми, масалан, ноутбук ёки дoк- стантсияси.

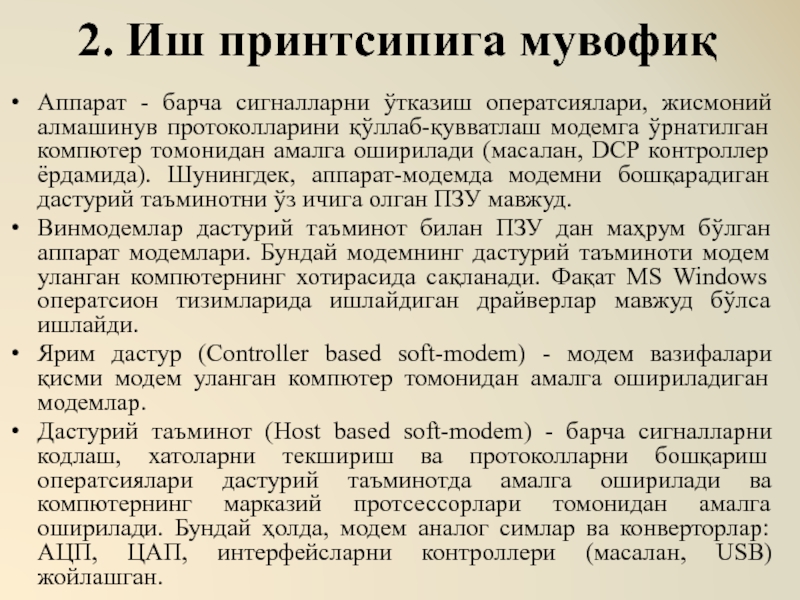

протоколларини қўллаб-қувватлаш модемга ўрнатилган компютер томонидан амалга оширилади (масалан, DCP контроллер ёрдамида). Шунингдек, аппарат-модемда модемни бошқарадиган дастурий таъминотни ўз ичига олган ПЗУ мавжуд.
Винмодемлар дастурий таъминот билан ПЗУ дан маҳрум бўлган аппарат модемлари. Бундай модемнинг дастурий таъминоти модем уланган компютернинг хотирасида сақланади. Фақат МS Windоws оператсион тизимларида ишлайдиган драйверлар мавжуд бўлса ишлайди.
Ярим дастур (Controller based soft-modem) - модем вазифалари қисми модем уланган компютер томонидан амалга ошириладиган модемлар.
Дастурий таъминот (Host based soft-modem) - барча сигналларни кодлаш, хатоларни текшириш ва протоколларни бошқариш оператсиялари дастурий таъминотда амалга оширилади ва компютернинг марказий протсессорлари томонидан амалга оширилади. Бундай ҳолда, модем аналог симлар ва конверторлар: АЦП, ЦАП, интерфейсларни контроллери (масалан, USB)жойлашган.

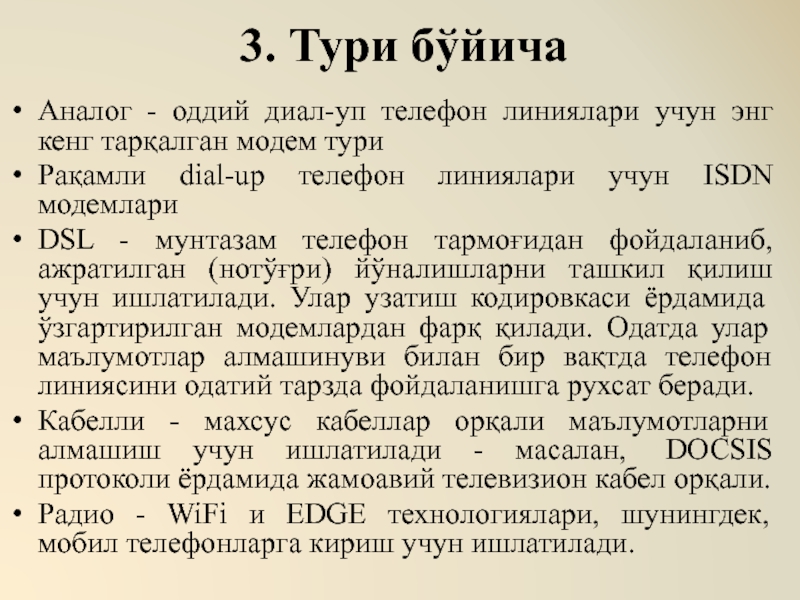

тарқалган модем тури
Рақамли dial-up телефон линиялари учун ISDN модемлари
DSL - мунтазам телефон тармоғидан фойдаланиб, ажратилган (нотўғри) йўналишларни ташкил қилиш учун ишлатилади. Улар узатиш кодировкаси ёрдамида ўзгартирилган модемлардан фарқ қилади. Одатда улар маълумотлар алмашинуви билан бир вақтда телефон линиясини одатий тарзда фойдаланишга рухсат беради.
Кабелли - махсус кабеллар орқали маълумотларни алмашиш учун ишлатилади - масалан,  DOCSIS протоколи ёрдамида жамоавий телевизион кабел орқали.
Радио - WiFi и EDGE технологиялари, шунингдек, мобил телефонларга кириш учун ишлатилади.

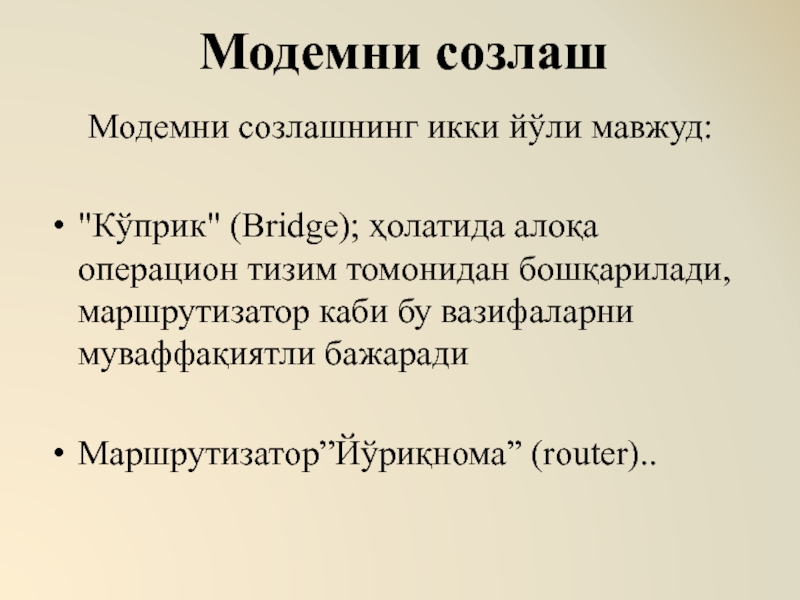

томонидан бошқарилади, маршрутизатор каби бу вазифаларни муваффақиятли бажаради

Маршрутизатор”Йўриқнома” (router)..

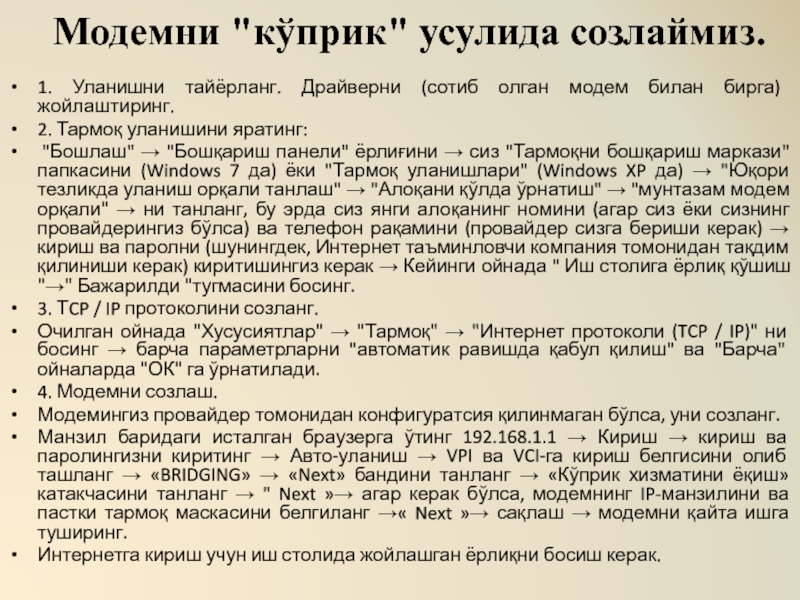

бирга) жойлаштиринг.
2. Тармоқ уланишини яратинг:
 "Бошлаш" → "Бошқариш панели" ёрлиғини → сиз "Тармоқни бошқариш маркази" папкасини (Windows 7 да) ёки "Тармоқ уланишлари" (Windows XP да) → "Юқори тезликда уланиш орқали танлаш" → "Алоқани қўлда ўрнатиш" → "мунтазам модем орқали" → ни танланг, бу эрда сиз янги алоқанинг номини (агар сиз ёки сизнинг провайдерингиз бўлса) ва телефон рақамини (провайдер сизга бериши керак) → кириш ва паролни (шунингдек, Интернет таъминловчи компания томонидан тақдим қилиниши керак) киритишингиз керак → Кейинги ойнада " Иш столига ёрлиқ қўшиш "→" Бажарилди "тугмасини босинг.
3. ТCP / IP протоколини созланг.
Очилган ойнада "Хусусиятлар" → "Тармоқ" → "Интернет протоколи (TCP / IP)" ни босинг → барча параметрларни "автоматик равишда қабул қилиш" ва "Барча" ойналарда "ОК" га ўрнатилади.
4. Модемни созлаш.
Модемингиз провайдер томонидан конфигуратсия қилинмаган бўлса, уни созланг.
Манзил баридаги исталган браузерга ўтинг 192.168.1.1 → Кириш → кириш ва паролингизни киритинг → Авто-уланиш → VPI ва VCI-га кириш белгисини олиб ташланг → «BRIDGING» → «Next» бандини танланг → «Кўприк хизматини ёқиш» катакчасини танланг → " Next »→ агар керак бўлса, модемнинг IP-манзилини ва пастки тармоқ маскасини белгиланг →« Next »→ сақлаш → модемни қайта ишга туширинг.
Интернетга кириш учун иш столида жойлашган ёрлиқни босиш керак.

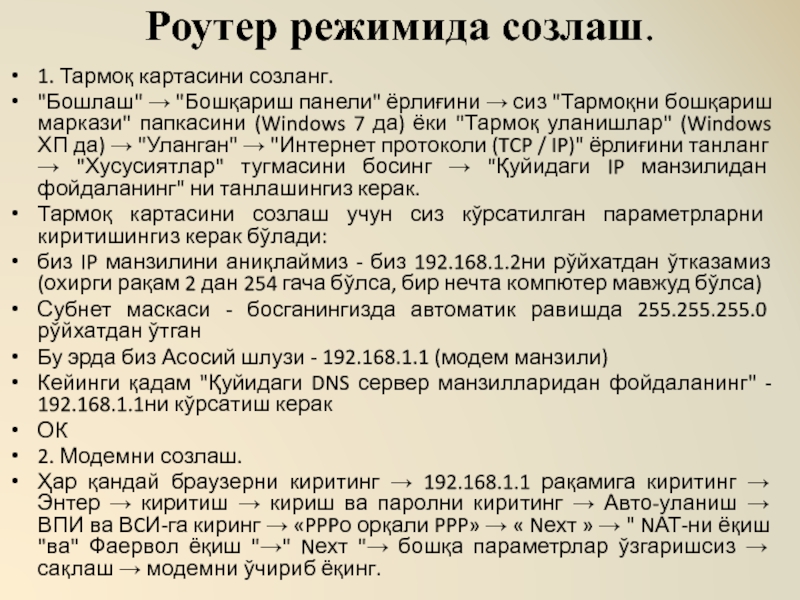

сиз "Тармоқни бошқариш маркази" папкасини (Windows 7 да) ёки "Тармоқ уланишлар" (Windows ХП да) → "Уланган" → "Интернет протоколи (TCP / IP)" ёрлиғини танланг → "Хусусиятлар" тугмасини босинг → "Қуйидаги IP манзилидан фойдаланинг" ни танлашингиз керак.
Тармоқ картасини созлаш учун сиз кўрсатилган параметрларни киритишингиз керак бўлади:
биз IP манзилини аниқлаймиз - биз 192.168.1.2ни рўйхатдан ўтказамиз (охирги рақам 2 дан 254 гача бўлса, бир нечта компютер мавжуд бўлса)
Субнет маскаси - босганингизда автоматик равишда 255.255.255.0 рўйхатдан ўтган
Бу эрда биз Асосий шлузи - 192.168.1.1 (модем манзили)
Кейинги қадам "Қуйидаги DNS сервер манзилларидан фойдаланинг" - 192.168.1.1ни кўрсатиш керак
ОК
2. Модемни созлаш.
Ҳар қандай браузерни киритинг → 192.168.1.1 рақамига киритинг → Энтер → киритиш → кириш ва паролни киритинг → Авто-уланиш → ВПИ ва ВCИ-га киринг → «PPPо орқали PPP» → « Nехт » → " NАТ-ни ёқиш "ва" Фаервол ёқиш "→" Nехт "→ бошқа параметрлар ўзгаришсиз → сақлаш → модемни ўчириб ёқинг.
