Слайд 1Математическая модель задачи баллистики с учетом сил трения
11 класс
§ 3.2.4 -3.2.5
Подготовил учитель

информатик
МОУ «Школа-лицей №1» г.Алушты
Успаленко Игорь Николаевич

Математическая модель задачи баллистики с учетом сил трения11 класс§ 3.2.4 -3.2.5Подготовил учитель информатик МОУ «Школа-лицей №1»

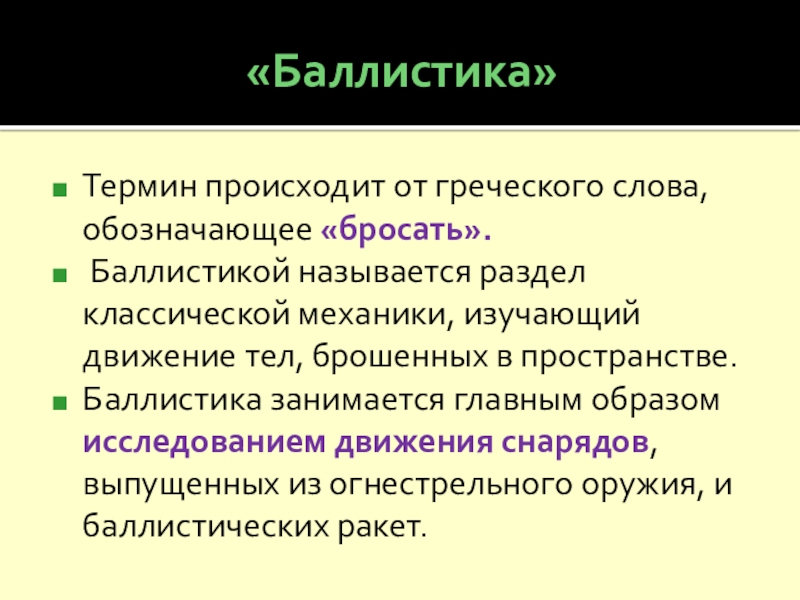

Слайд 2«Баллистика»
Термин происходит от греческого слова, обозначающее «бросать».
Баллистикой называется раздел

классической механики, изучающий движение тел, брошенных в пространстве.
Баллистика занимается главным образом исследованием движения снарядов, выпущенных из огнестрельного оружия, и баллистических ракет.

«Баллистика» Термин происходит от греческого слова, обозначающее «бросать». Баллистикой называется раздел классической механики, изучающий движение тел, брошенных

Слайд 3Этапы разработки компьютерной информационной модели
Постановка цели
Системный анализ
Теоретическая информационная модель
Перевод в компьютерную

форму

Компьютерная информационная модель

Этапы разработки компьютерной информационной моделиПостановка целиСистемный анализТеоретическая информационная модельПеревод в компьютерную формуКомпьютерная информационная модель

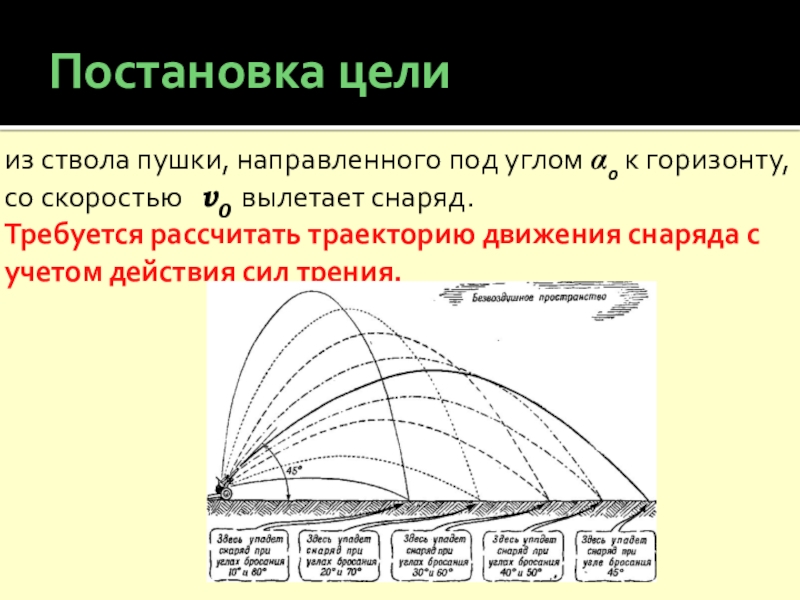

Слайд 4Постановка цели
из ствола пушки, направленного под углом α0 к горизонту, со

скоростью ν0 вылетает снаряд.
Требуется рассчитать траекторию движения снаряда с учетом действия сил трения.

Постановка целииз ствола пушки, направленного под углом α0 к горизонту, со скоростью ν0 вылетает снаряд. Требуется рассчитать

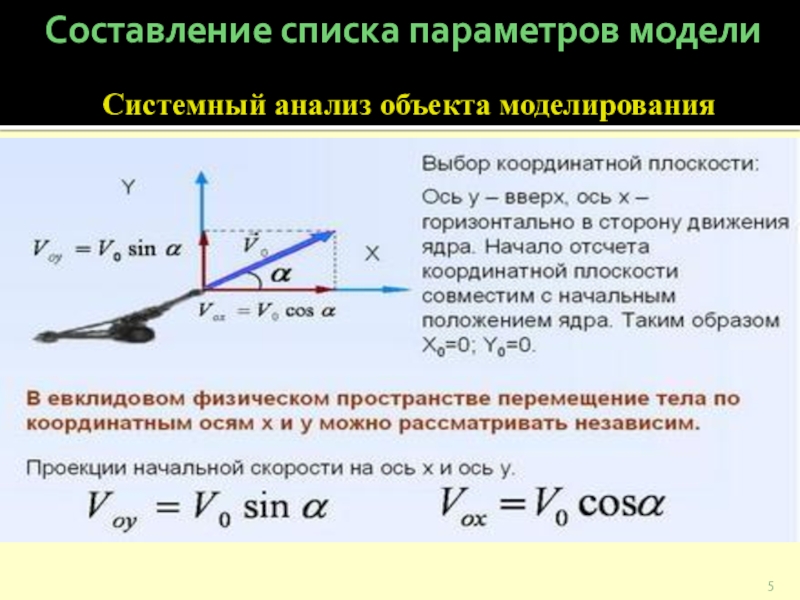

Слайд 5Составление списка параметров модели
Системный анализ объекта моделирования

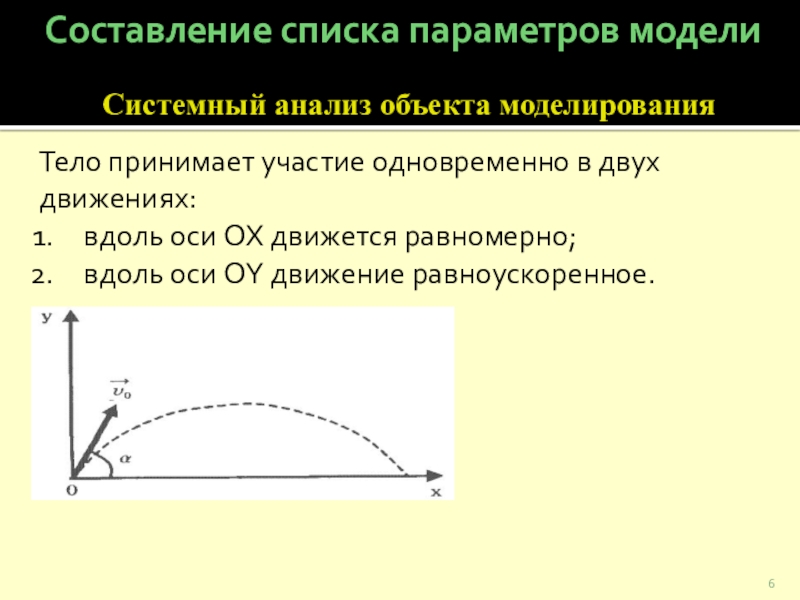

Слайд 6Составление списка параметров модели
Системный анализ объекта моделирования
Тело принимает участие одновременно

в двух движениях:
вдоль оси OX движется равномерно;
вдоль оси OY движение равноускоренное.

Составление списка параметров модели Системный анализ объекта моделированияТело принимает участие одновременно в двух движениях: вдоль оси OX

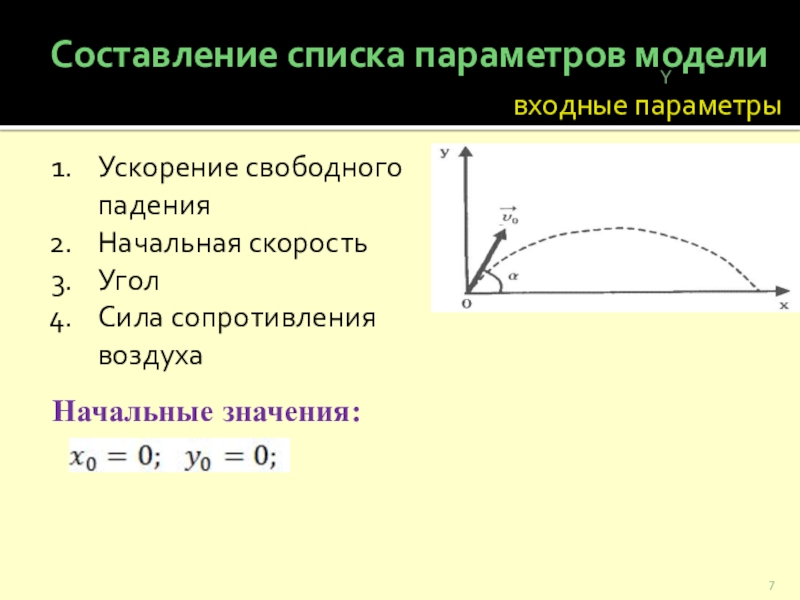

Слайд 7Y
Ускорение свободного падения
Начальная скорость
Угол
Сила сопротивления воздуха

Составление списка параметров модели
входные

параметры

Начальные значения:

YУскорение свободного паденияНачальная скорость УголСила сопротивления воздухаСоставление списка параметров модели входные параметры Начальные значения:

Слайд 8Задача баллистики
Системный анализ объекта моделирования
Уравнение второго закона Ньютона в векторной форме

имеет вид:

Запишем проекции этого уравнения на оси X и Y:

таx = -FC cos α,
таy = -mg – FC sin α

FC = k1 v + k2v2

k1 — коэффициент вязкого трения,
k2 — коэффициент лобового сопротивления

Задача баллистикиСистемный анализ объекта моделированияУравнение второго закона Ньютона в векторной форме имеет вид:Запишем проекции этого уравнения на

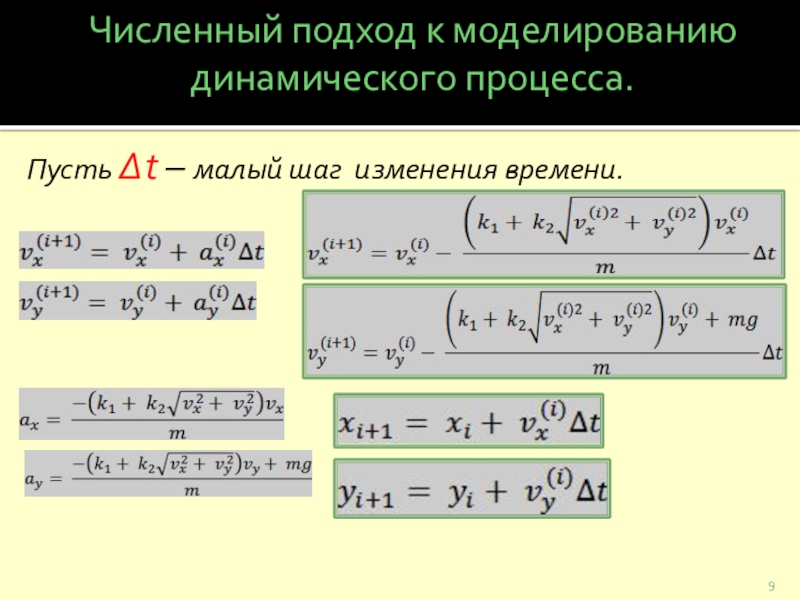

Слайд 9Численный подход к моделированию динамического процесса.
Пусть ∆t – малый шаг изменения

времени.

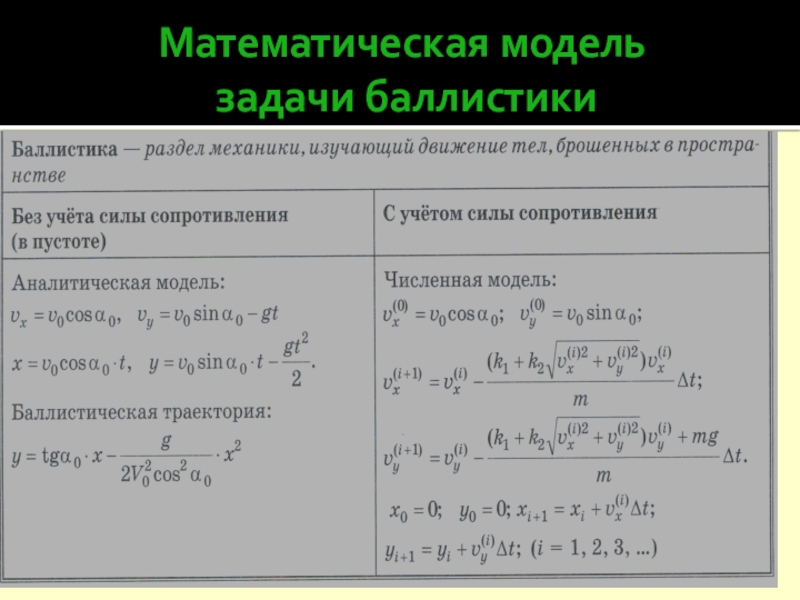

Слайд 10Математическая модель задачи баллистики

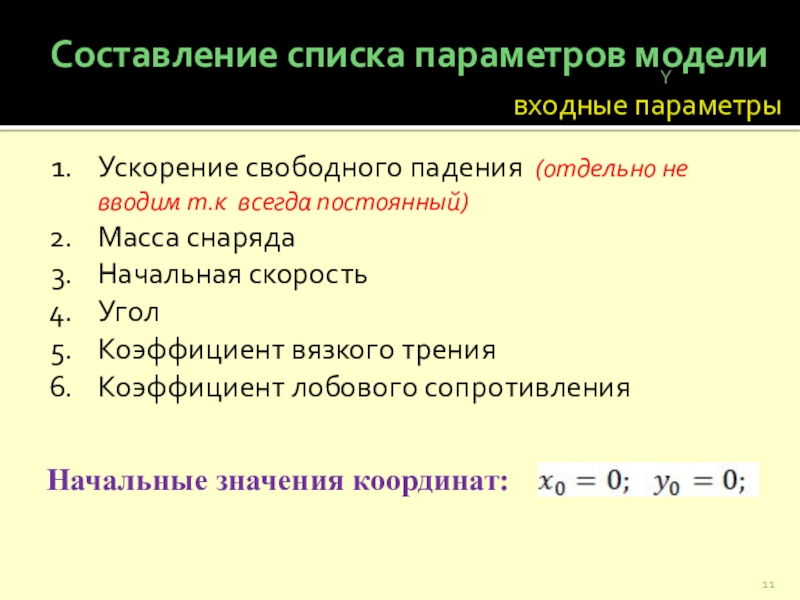

Слайд 11Y
Ускорение свободного падения (отдельно не вводим т.к всегда постоянный)
Масса снаряда
Начальная

скорость
Угол
Коэффициент вязкого трения
Коэффициент лобового сопротивления

Составление списка параметров модели

входные параметры

Начальные значения координат:

YУскорение свободного падения (отдельно не вводим т.к всегда постоянный)Масса снаряда Начальная скорость УголКоэффициент вязкого трения Коэффициент лобового

Слайд 12выходные параметры
Составление списка параметров модели
Траектория полета ядра
Массив координат Х

и У

Слайд 13Компьютерное моделирование
Цель .
Составить программу для расчета траектории полета.
Выяснить

дальность полета и высоту подъема ядра
Определить угол при котором дальность полета максимальна

Реализация
Использовать табличный процессор

Компьютерное моделированиеЦель . Составить программу для расчета траектории полета.Выяснить дальность полета и высоту подъема ядра
