Слайд 1ИСПОЛНИТЕЛЬ РОБОТ ЗАДАНИЕ 20.1 ОГЭ ПО ИНФОРМАТИКЕ
ВЫПОЛНИЛА: ВАГИНА Ю.С.
МБОУ СШ №4

ИСПОЛНИТЕЛЬ РОБОТ ЗАДАНИЕ 20.1 ОГЭ ПО ИНФОРМАТИКЕВЫПОЛНИЛА: ВАГИНА Ю.С.МБОУ СШ №4

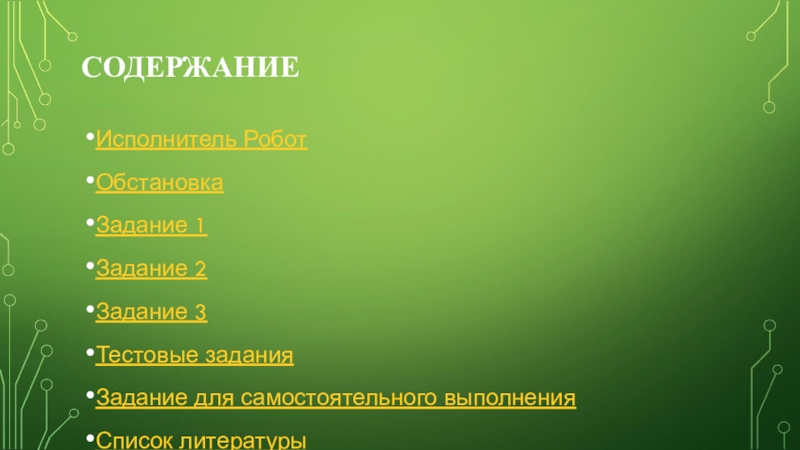

Слайд 2СОДЕРЖАНИЕ
Исполнитель Робот
Обстановка
Задание 1
Задание 2
Задание 3
Тестовые задания
Задание для самостоятельного выполнения
Список литературы

СОДЕРЖАНИЕИсполнитель РоботОбстановкаЗадание 1Задание 2Задание 3Тестовые заданияЗадание для самостоятельного выполненияСписок литературы

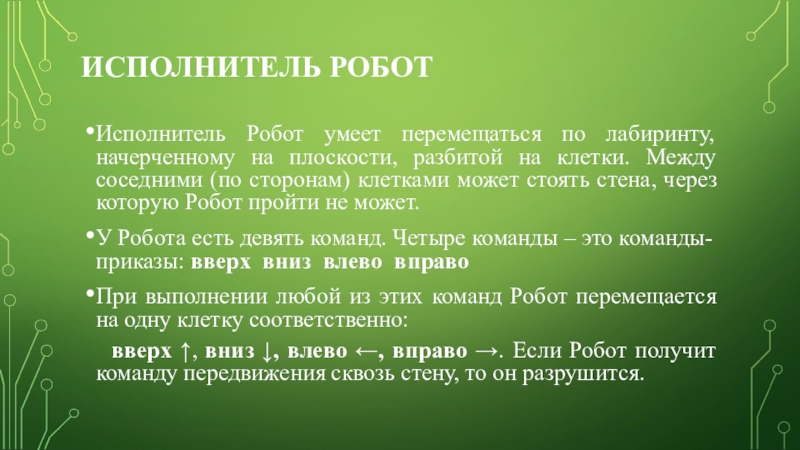

Слайд 3ИСПОЛНИТЕЛЬ РОБОТ
Исполнитель Робот умеет перемещаться по лабиринту, начерченному на плоскости, разбитой

на клетки. Между соседними (по сторонам) клетками может стоять стена, через которую Робот пройти не может.
У Робота есть девять команд. Четыре команды – это команды-приказы: вверх вниз влево вправо
При выполнении любой из этих команд Робот перемещается на одну клетку соответственно:
вверх ↑, вниз ↓, влево ←, вправо →. Если Робот получит команду передвижения сквозь стену, то он разрушится.

ИСПОЛНИТЕЛЬ РОБОТИсполнитель Робот умеет перемещаться по лабиринту, начерченному на плоскости, разбитой на клетки. Между соседними (по сторонам)

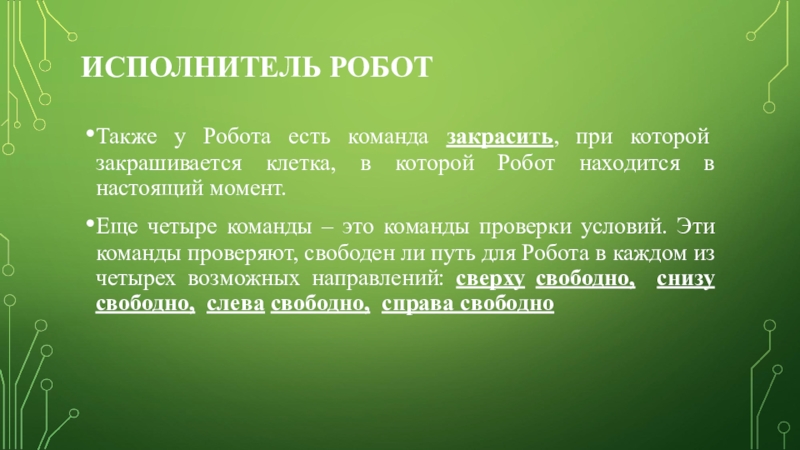

Слайд 4ИСПОЛНИТЕЛЬ РОБОТ
Также у Робота есть команда закрасить, при которой закрашивается клетка,

в которой Робот находится в настоящий момент.
Еще четыре команды – это команды проверки условий. Эти команды проверяют, свободен ли путь для Робота в каждом из четырех возможных направлений: сверху свободно, снизу свободно, слева свободно, справа свободно

ИСПОЛНИТЕЛЬ РОБОТТакже у Робота есть команда закрасить, при которой закрашивается клетка, в которой Робот находится в настоящий

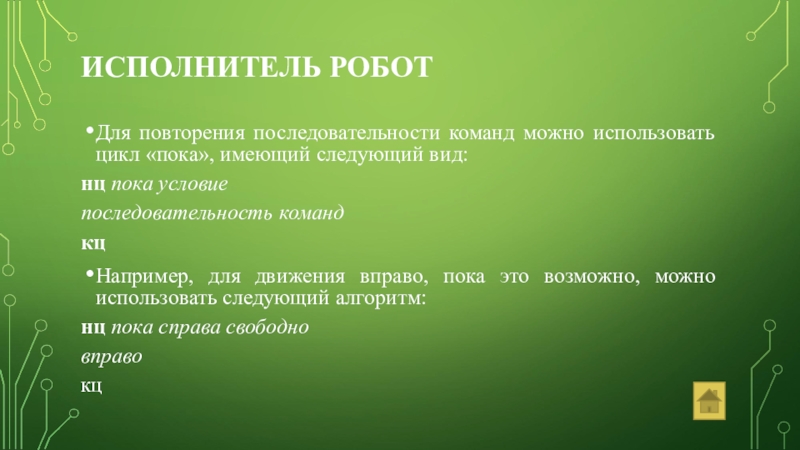

Слайд 5ИСПОЛНИТЕЛЬ РОБОТ
Для повторения последовательности команд можно использовать цикл «пока», имеющий следующий

вид:
нц пока условие
последовательность команд
кц
Например, для движения вправо, пока это возможно, можно использовать следующий алгоритм:
нц пока справа свободно
вправо
кц


ИСПОЛНИТЕЛЬ РОБОТДля повторения последовательности команд можно использовать цикл «пока», имеющий следующий вид:нц пока условиепоследовательность командкцНапример, для движения

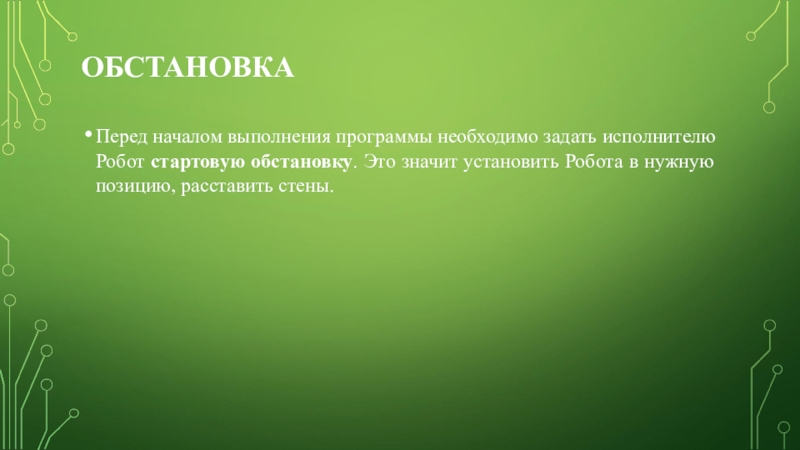

Слайд 6ОБСТАНОВКА
Перед началом выполнения программы необходимо задать исполнителю Робот стартовую обстановку. Это

значит установить Робота в нужную позицию, расставить стены.
ОБСТАНОВКАПеред началом выполнения программы необходимо задать исполнителю Робот стартовую обстановку. Это значит установить Робота в нужную позицию,

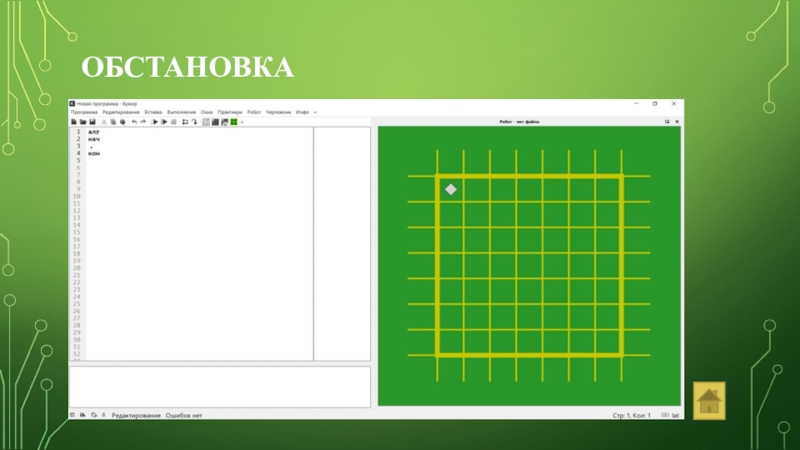

Слайд 7ОБСТАНОВКА

ОБСТАНОВКА

Слайд 8ЗАДАНИЕ 1
20.1 На бесконечном поле имеется горизонтальная стена. Длина стены неизвестна.

От правого конца стены вверх отходит вертикальная стена также неизвестной длины. Робот находится в углу между вертикальной и горизонтальной стеной. На рисунке указан один из возможных способов расположения стен и Робота.

ЗАДАНИЕ 120.1 На бесконечном поле имеется горизонтальная стена. Длина стены неизвестна. От правого конца стены вверх отходит

Слайд 9ЗАДАНИЕ 1
Напишите алгоритм для Робота, закрашивающий все клетки, расположенные выше горизонтальной

стены и левее вертикальной стены и прилегающие к ним. Робот должен закрасить только клетки, удовлетворяющие заданному условию. Например, для приведенного рисунка Робот должен закрасить следующие клетки:

Конечное расположение Робота может быть произвольным. При исполнении алгоритма Робот не должен разрушиться.

ЗАДАНИЕ 1Напишите алгоритм для Робота, закрашивающий все клетки, расположенные выше горизонтальной стены и левее вертикальной стены и

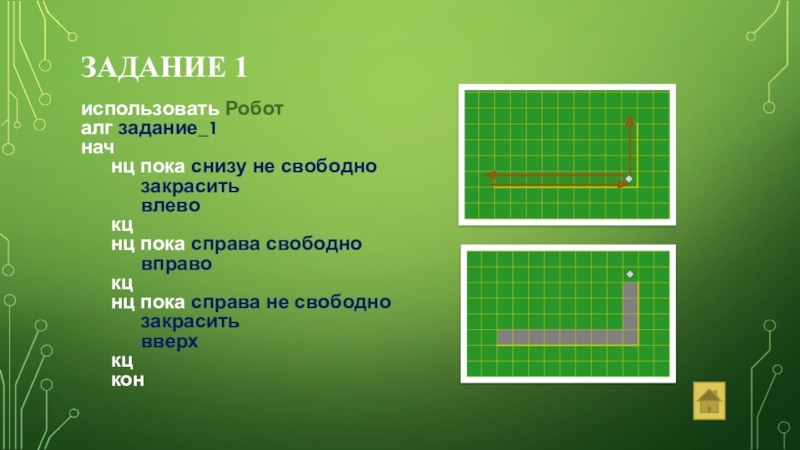

Слайд 10ЗАДАНИЕ 1
использовать Робот
алг задание_1
нач
нц пока снизу не свободно
закрасить
влево
кц
нц пока справа свободно
вправо
кц
нц

пока справа не свободно
закрасить
вверх
кц
кон


ЗАДАНИЕ 1использовать Роботалг задание_1нач нц пока снизу не свободно закрасить влево кц нц пока справа свободно вправо кц нц пока справа не свободно закрасить вверх кц кон

Слайд 11ЗАДАНИЕ 2
20.1 На бесконечном поле имеется длинная горизонтальная стена. Длина стены

неизвестна. Робот находится в одной из клеток непосредственно сверху от стены. Начальное положение робота также неизвестно. Одно из возможных положений робота приведено на рисунке.

ЗАДАНИЕ 220.1 На бесконечном поле имеется длинная горизонтальная стена. Длина стены неизвестна. Робот находится в одной из

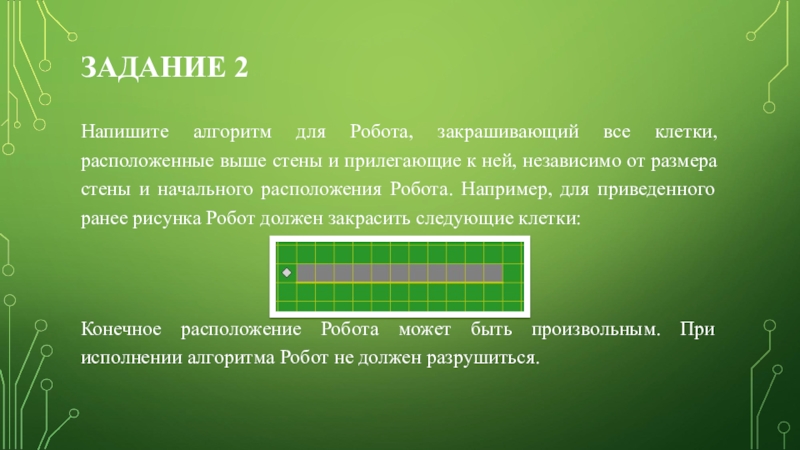

Слайд 12ЗАДАНИЕ 2
Напишите алгоритм для Робота, закрашивающий все клетки, расположенные выше стены

и прилегающие к ней, независимо от размера стены и начального расположения Робота. Например, для приведенного ранее рисунка Робот должен закрасить следующие клетки:


Конечное расположение Робота может быть произвольным. При исполнении алгоритма Робот не должен разрушиться.


ЗАДАНИЕ 2Напишите алгоритм для Робота, закрашивающий все клетки, расположенные выше стены и прилегающие к ней, независимо от

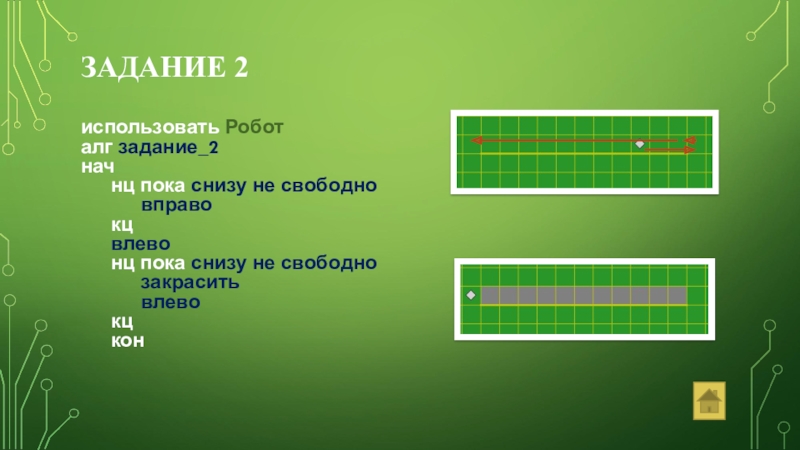

Слайд 13ЗАДАНИЕ 2
использовать Робот
алг задание_2
нач
нц пока снизу не свободно
вправо
кц
влево
нц пока снизу не

свободно
закрасить
влево
кц
кон



ЗАДАНИЕ 2использовать Роботалг задание_2нач нц пока снизу не свободно вправо кц влево нц пока снизу не свободно закрасить влево кц кон

Слайд 14ЗАДАНИЕ 3
На бесконечном поле есть вертикальная стена. Длина стены неизвестна. От

верхнего конца стены вправо отходит горизонтальная стена, и от нижнего конца стены вправо отходит горизонтальная стена также неизвестной длины. Робот находится в клетке, примыкающей сверху к нижней горизонтальной линии. На рисунке указан один из возможных способов расположения стен и Робота.

ЗАДАНИЕ 3На бесконечном поле есть вертикальная стена. Длина стены неизвестна. От верхнего конца стены вправо отходит горизонтальная

Слайд 15ЗАДАНИЕ 3
Напишите для Робота алгоритм, закрашивающий клетки, расположенные справа от вертикальной

стены и снизу от верхней горизонтальной стены. Робот должен закрасить только клетки, удовлетворяющие данному условию. Например, для приведенного ранее рисунка Робот должен закрасить следующие клетки:
Конечное расположение
Робота может быть произвольным.
При исполнении алгоритма
Робот не должен разрушиться.

ЗАДАНИЕ 3Напишите для Робота алгоритм, закрашивающий клетки, расположенные справа от вертикальной стены и снизу от верхней горизонтальной

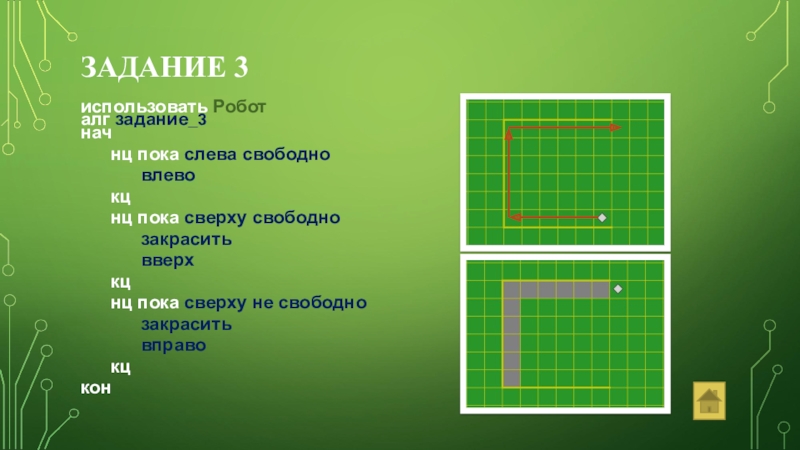

Слайд 16ЗАДАНИЕ 3
использовать Робот
алг задание_3
нач
нц пока слева свободно
влево
кц
нц пока сверху свободно
закрасить
вверх
кц
нц пока

сверху не свободно
закрасить
вправо
кц
кон


ЗАДАНИЕ 3использовать Роботалг задание_3нач нц пока слева свободно влево кц нц пока сверху свободно закрасить вверх кц нц пока сверху не свободно закрасить вправо кц кон

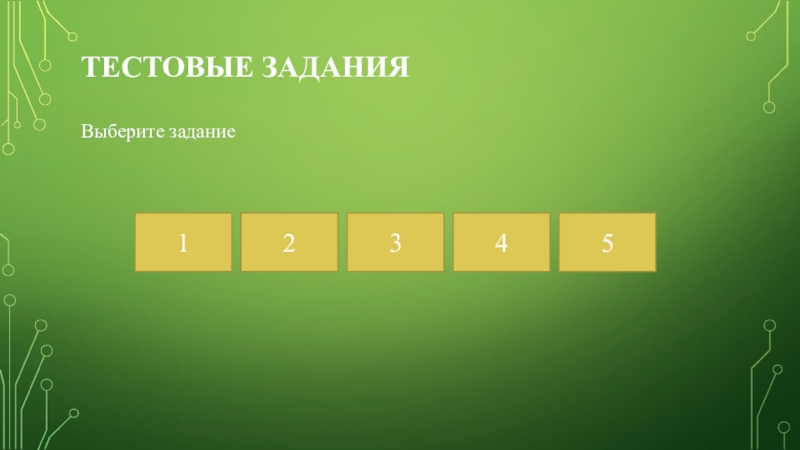

Слайд 17ТЕСТОВЫЕ ЗАДАНИЯ
Выберите задание
1
2
3
4
5

ТЕСТОВЫЕ ЗАДАНИЯВыберите задание12345

Слайд 18ЗАДАНИЕ 1
Укажите, что сделает Робот после выполнения данной программы. Исправьте программу,

если в ней есть ошибка.




Выберите правильный ответ
A) верно выполнит задание B) не закрасит нужные клетки
C) закрасит лишние клетки D) не сдвинется с места
E) разобьётся

ЗАДАНИЕ 1Укажите, что сделает Робот после выполнения данной программы. Исправьте программу, если в ней есть ошибка.Выберите правильный

Слайд 19ЗАДАНИЕ 1
Правильный ответ!
Комментарий:
Робот разобьется т.к. справа стоит стена через которую Робот

пройти не может.

Исправленный код
Нц пока справа свободно
Вправо
Кц
закрасить



Вернуться к тесту

ЗАДАНИЕ 1Правильный ответ!Комментарий:Робот разобьется т.к. справа стоит стена через которую Робот пройти не может.Исправленный кодНц пока справа

Слайд 20ЗАДАНИЕ 1
Ответ не верный!
Комментарий:
Робот разобьется т.к. справа стоит стена через которую

Робот пройти не может.



Попробовать снова

ЗАДАНИЕ 1Ответ не верный!Комментарий:Робот разобьется т.к. справа стоит стена через которую Робот пройти не может.Попробовать снова

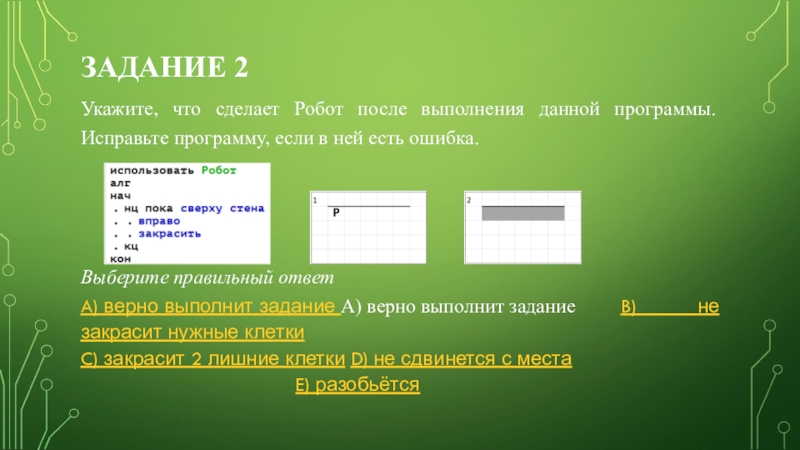

Слайд 21ЗАДАНИЕ 2
Укажите, что сделает Робот после выполнения данной программы. Исправьте программу,

если в ней есть ошибка.



Выберите правильный ответ
A) верно выполнит задание A) верно выполнит задание B) не закрасит нужные клетки
C) закрасит 2 лишние клетки D) не сдвинется с места
E) разобьётся

ЗАДАНИЕ 2Укажите, что сделает Робот после выполнения данной программы. Исправьте программу, если в ней есть ошибка.Выберите правильный

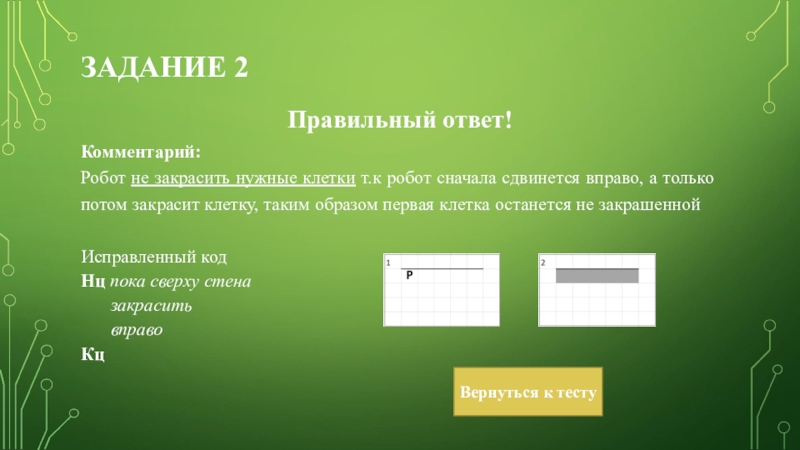

Слайд 22ЗАДАНИЕ 2
Правильный ответ!
Комментарий:
Робот не закрасить нужные клетки т.к робот сначала сдвинется

вправо, а только потом закрасит клетку, таким образом первая клетка останется не закрашенной

Исправленный код
Нц пока сверху стена
закрасить
вправо
Кц



Вернуться к тесту

ЗАДАНИЕ 2Правильный ответ!Комментарий:Робот не закрасить нужные клетки т.к робот сначала сдвинется вправо, а только потом закрасит клетку,

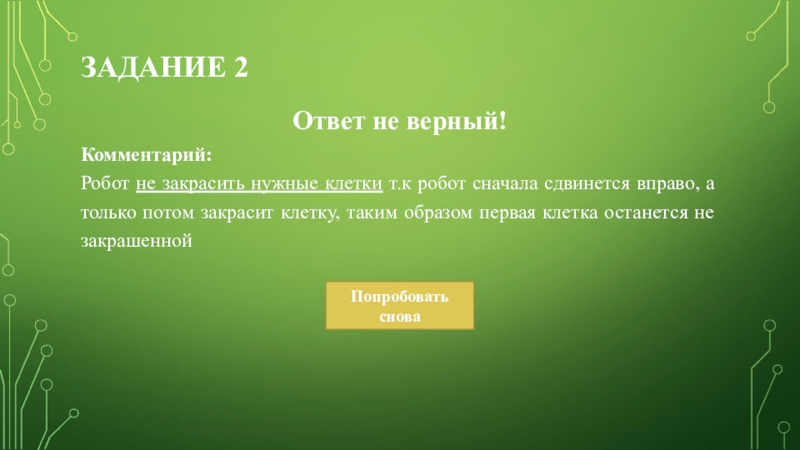

Слайд 23ЗАДАНИЕ 2
Ответ не верный!
Комментарий:
Робот не закрасить нужные клетки т.к робот сначала

сдвинется вправо, а только потом закрасит клетку, таким образом первая клетка останется не закрашенной




Попробовать снова

ЗАДАНИЕ 2Ответ не верный!Комментарий:Робот не закрасить нужные клетки т.к робот сначала сдвинется вправо, а только потом закрасит

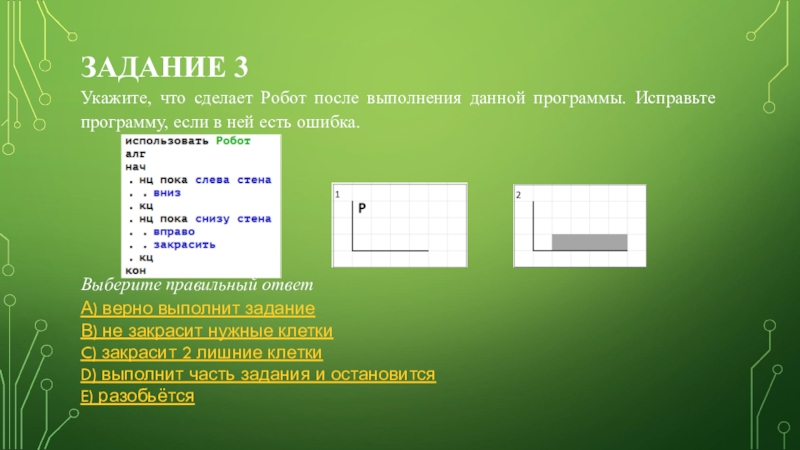

Слайд 24ЗАДАНИЕ 3
Укажите, что сделает Робот после выполнения данной программы. Исправьте программу,

если в ней есть ошибка.




Выберите правильный ответ
А) верно выполнит задание
В) не закрасит нужные клетки
C) закрасит 2 лишние клетки
D) выполнит часть задания и остановится
E) разобьётся

ЗАДАНИЕ 3Укажите, что сделает Робот после выполнения данной программы. Исправьте программу, если в ней есть ошибка.Выберите правильный

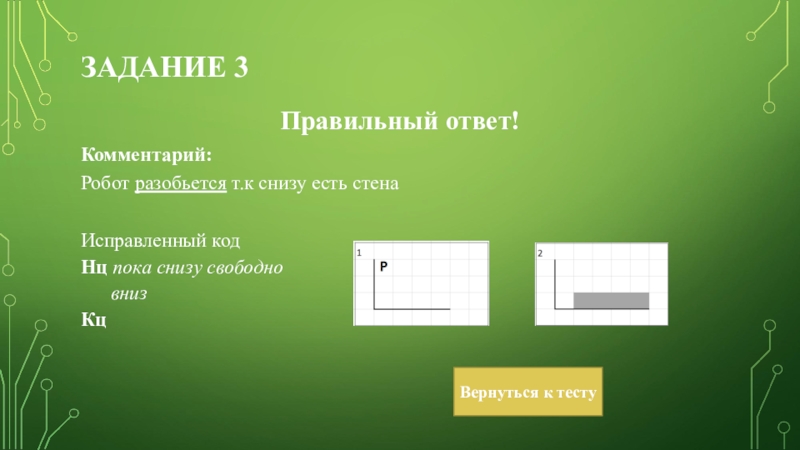

Слайд 25ЗАДАНИЕ 3
Правильный ответ!
Комментарий:
Робот разобьется т.к снизу есть стена

Исправленный код
Нц пока снизу

свободно
вниз
Кц



Вернуться к тесту

ЗАДАНИЕ 3Правильный ответ!Комментарий:Робот разобьется т.к снизу есть стенаИсправленный кодНц пока снизу свободно внизКц Вернуться к тесту

Слайд 26ЗАДАНИЕ 3
Ответ не верный!
Комментарий: Робот разобьется т.к снизу есть стена




Попробовать снова

ЗАДАНИЕ 3Ответ не верный!Комментарий: Робот разобьется т.к снизу есть стенаПопробовать снова

Слайд 27ЗАДАНИЕ 4
Укажите, что сделает Робот после выполнения данной программы. Исправьте программу,

если в ней есть ошибка.




Выберите правильный ответ
А) верно выполнит задание
B) не сдвинется с места
C) закрасит лишние клетки
D) выполнит часть задания и остановится
E) разобьётся

ЗАДАНИЕ 4Укажите, что сделает Робот после выполнения данной программы. Исправьте программу, если в ней есть ошибка.Выберите правильный

Слайд 28ЗАДАНИЕ 4
Правильный ответ!
Комментарий:
Робот выполнит часть задания и остановится т.к над роботом

нет сверху стены, сначала нужно передвинуть робота на одну клетку вправо, добавив дополнительный цикл


Исправленный код
Нц пока справа стена
вниз
Кц
Нц пока сверху свободно
вправо
Кц
Нц пока сверху стена
закрасить
вправо
Кц


Вернуться к тесту

ЗАДАНИЕ 4Правильный ответ!Комментарий:Робот выполнит часть задания и остановится т.к над роботом нет сверху стены, сначала нужно передвинуть

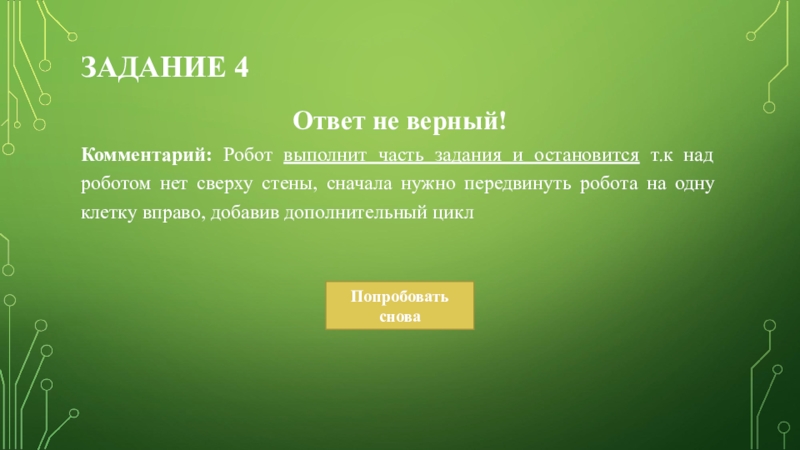

Слайд 29ЗАДАНИЕ 4
Ответ не верный!
Комментарий: Робот выполнит часть задания и остановится т.к

над роботом нет сверху стены, сначала нужно передвинуть робота на одну клетку вправо, добавив дополнительный цикл




Попробовать снова

ЗАДАНИЕ 4Ответ не верный!Комментарий: Робот выполнит часть задания и остановится т.к над роботом нет сверху стены, сначала

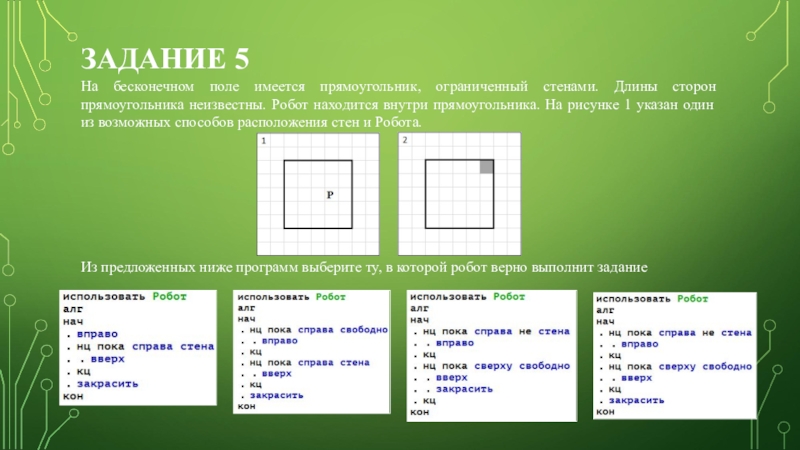

Слайд 30ЗАДАНИЕ 5
На бесконечном поле имеется прямоугольник, ограниченный стенами. Длины сторон прямоугольника

неизвестны. Робот находится внутри прямоугольника. На рисунке 1 указан один из возможных способов расположения стен и Робота.







Из предложенных ниже программ выберите ту, в которой робот верно выполнит задание

ЗАДАНИЕ 5На бесконечном поле имеется прямоугольник, ограниченный стенами. Длины сторон прямоугольника неизвестны. Робот находится внутри прямоугольника. На

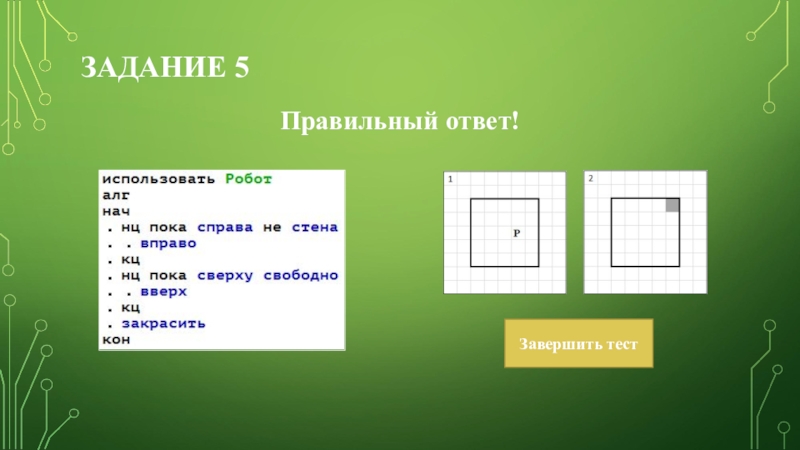

Слайд 31ЗАДАНИЕ 5
Правильный ответ!




Завершить тест

ЗАДАНИЕ 5Правильный ответ!Завершить тест

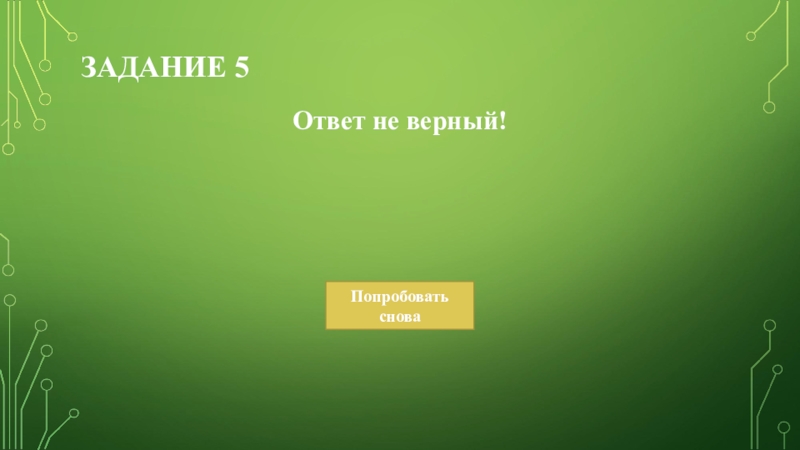

Слайд 32ЗАДАНИЕ 5
Ответ не верный!



Попробовать снова

ЗАДАНИЕ 5Ответ не верный!Попробовать снова

Слайд 33ЗАДАНИЕ ДЛЯ САМОСТОЯТЕЛЬНОГО ВЫПОЛНЕНИЯ
Напишите для Робота алгоритм, закрашивающий все внутренние угловые

клетки прямоугольника из стен. Робот должен закрасить только клетки, удовлетворяющие данному условию. Например, для приведенного рисунка Робот должен закрасить следующие клетки:



Конечное положение Робота может быть произвольным. Алгоритм должен решать задачу для произвольного размера стены и любого допустимого начального расположения Робота

ЗАДАНИЕ ДЛЯ САМОСТОЯТЕЛЬНОГО ВЫПОЛНЕНИЯНапишите для Робота алгоритм, закрашивающий все внутренние угловые клетки прямоугольника из стен. Робот должен

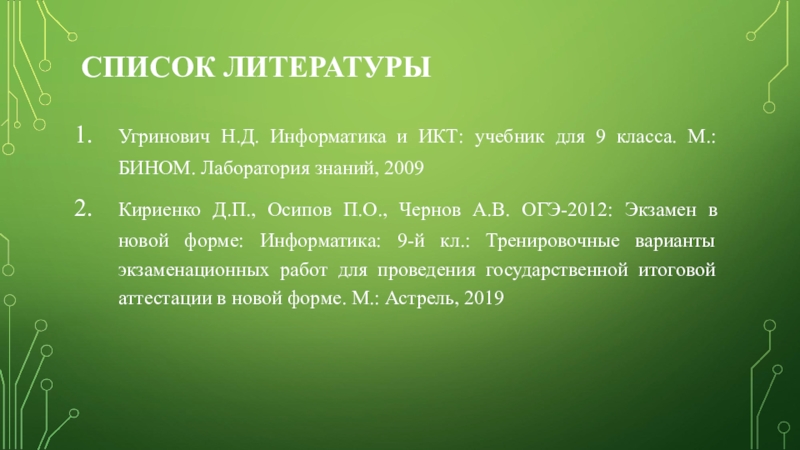

Слайд 34СПИСОК ЛИТЕРАТУРЫ
Угринович Н.Д. Информатика и ИКТ: учебник для 9 класса. М.:БИНОМ.

Лаборатория знаний, 2009
Кириенко Д.П., Осипов П.О., Чернов А.В. ОГЭ-2012: Экзамен в новой форме: Информатика: 9-й кл.: Тренировочные варианты экзаменационных работ для проведения государственной итоговой аттестации в новой форме. М.: Астрель, 2019
СПИСОК ЛИТЕРАТУРЫУгринович Н.Д. Информатика и ИКТ: учебник для 9 класса. М.:БИНОМ. Лаборатория знаний, 2009Кириенко Д.П., Осипов П.О.,

Слайд 35ИСПОЛНИТЕЛЬ РОБОТ ЗАДАНИЕ 20.1 ОГЭ ПО ИНФОРМАТИКЕ
ВЫПОЛНИЛА: ВАГИНА Ю.С.
МБОУ СШ №4

ИСПОЛНИТЕЛЬ РОБОТ ЗАДАНИЕ 20.1 ОГЭ ПО ИНФОРМАТИКЕВЫПОЛНИЛА: ВАГИНА Ю.С.МБОУ СШ №4
