Презентация, доклад на тему Графикалық режим. Координаттар жазықтығы
Содержание
- 1. Графикалық режим. Координаттар жазықтығы
- 2. Система координат(0,0)(x,y)XYxy

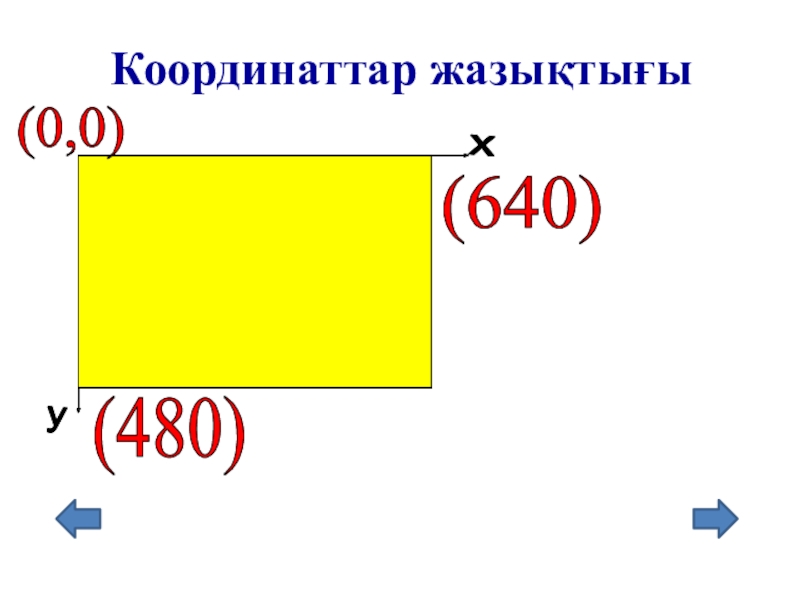

- 3. Координаттар жазықтығы yх(0,0)(640)(480)yх
- 4. Курсорды басқаратын және оны кез келген экран
- 5. Графикалық процедуралар және функциялар
- 6. Графикалық режимге көшу процедурасыГрафикамен жұмыс жасаудың алдында
- 7. Графикалық режим процедуралары мен функциялары.CloseGraph процедурасы графикалық
- 8. Move To (X,Y:integer) –курсорды көрсетілген жаңа координаталарға
- 9. Текст түрлерін ауыстыруда Text Color процедурасы қолданылады,
- 10. Нүкте, үзінді, сызық үзінділеріPen (1, 0, 255,
- 11. Құю фигуралары (фигуры с заливкой)Pen (1, 0,
- 12. Пример(200, 50)(100, 100)(300, 200)program qq;begin Pen(2,

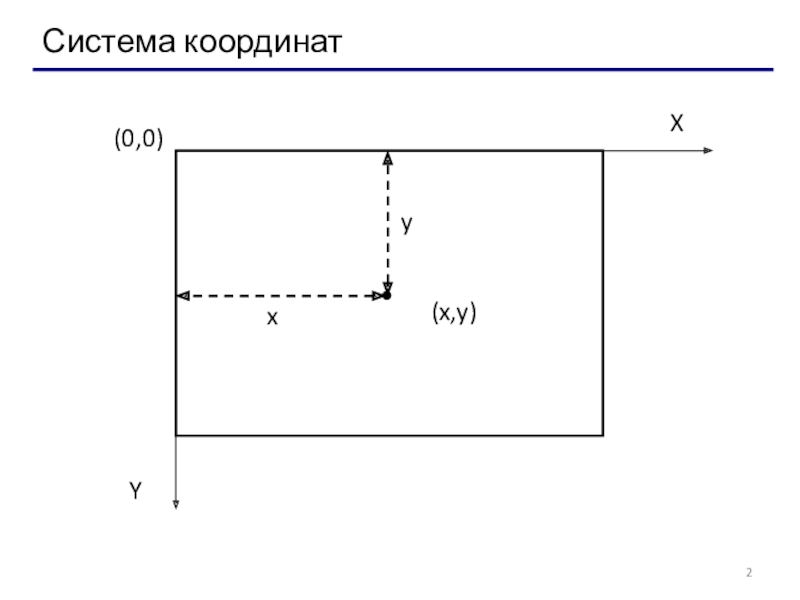

Система координат(0,0)(x,y)XYxy

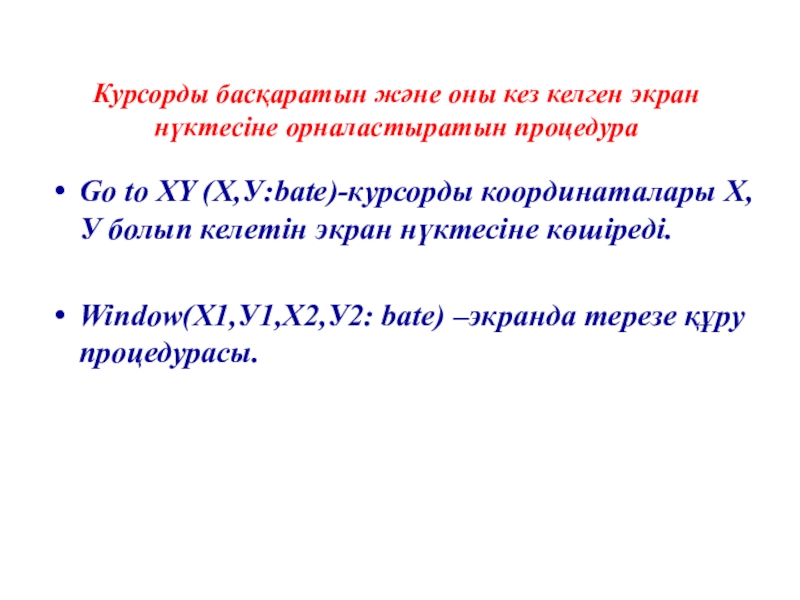

Слайд 4Курсорды басқаратын және оны кез келген экран нүктесіне орналастыратын процедура
Go to
XY (Х,У:bate)-курсорды координаталары Х,У болып келетін экран нүктесіне көшіреді.
Window(Х1,У1,Х2,У2: bate) –экранда терезе құру процедурасы.
Window(Х1,У1,Х2,У2: bate) –экранда терезе құру процедурасы.
Слайд 5Графикалық процедуралар және функциялар
Процедураларсыз күрделі программалар құруға
болмайды. Pascal-дағы ірірек бірліктер бұл – көптеген процедуралары мен функциялары бар программалық модульдер. Модульдер – тәуелсіз программалар. Модульді программаға қосу үшін оның атын көрсету (нұсқау) жеткілікті:
USES модуль аты
Компьютермен текстік және графикалық режимде жұмыс істеу үшін сәйкес стандартты кітапханалық модульдерді қосу қажет:
USES crt
Crt модулін пайдалана отырып, экранға шығатын символдардың түсін, мөлшерін, экранның түсін өзгертуге болады.
USES graph
USES модуль аты
Компьютермен текстік және графикалық режимде жұмыс істеу үшін сәйкес стандартты кітапханалық модульдерді қосу қажет:
USES crt
Crt модулін пайдалана отырып, экранға шығатын символдардың түсін, мөлшерін, экранның түсін өзгертуге болады.
USES graph
Слайд 6Графикалық режимге көшу процедурасы
Графикамен жұмыс жасаудың алдында монитордың ең келісімді бейнережимін
орнату керек. driver:=detect командасы detect стандартты костантаның көмегімен драйвердің типін анықтайды.
Graph модулінің InitGraph процедурасы драйвердің типін орналасуын және оның жұмысы режимін (шешілуін, палитра типін) көрсете отырып, графикалық режимді іске қосады.
ЖАЗЫЛУЫ:
Initgraph (driver var, mode var:integer);
Graph модулінің InitGraph процедурасы драйвердің типін орналасуын және оның жұмысы режимін (шешілуін, палитра типін) көрсете отырып, графикалық режимді іске қосады.
ЖАЗЫЛУЫ:
Initgraph (driver var, mode var:integer);
driver var, mode var - бүтін типтегі екі айнымалы

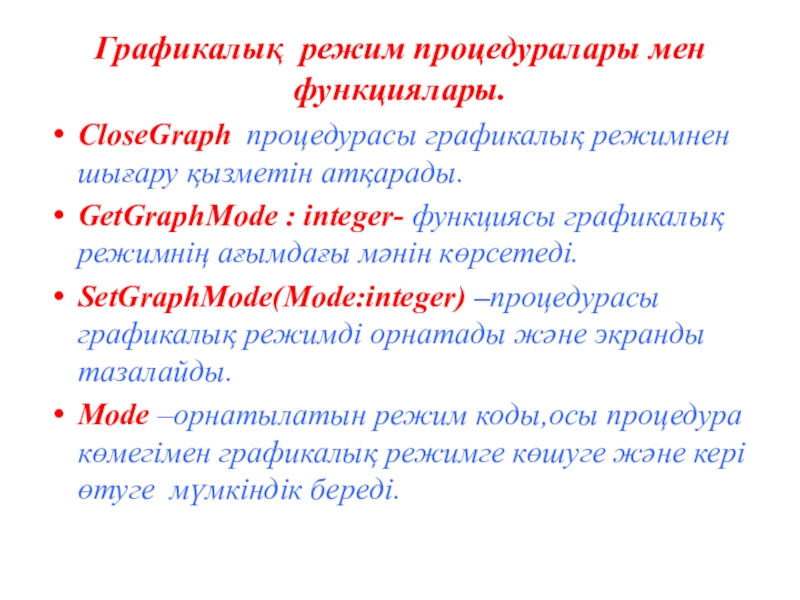

Слайд 7Графикалық режим процедуралары мен функциялары.
CloseGraph процедурасы графикалық режимнен шығару қызметін атқарады.
GetGraphMode
: integer- функциясы графикалық режимнің ағымдағы мәнін көрсетеді.
SetGraphMode(Mode:integer) –процедурасы графикалық режимді орнатады және экранды тазалайды.
Моde –орнатылатын режим коды,осы процедура көмегімен графикалық режимге көшуге және кері өтуге мүмкіндік береді.
SetGraphMode(Mode:integer) –процедурасы графикалық режимді орнатады және экранды тазалайды.
Моde –орнатылатын режим коды,осы процедура көмегімен графикалық режимге көшуге және кері өтуге мүмкіндік береді.
Слайд 8Move To (X,Y:integer) –курсорды көрсетілген жаңа координаталарға жылжыту.
MoveRel (DX DY:integer) –курсорды
тұрған нүктесінен әрі қарай (оңға/ төмен) жылжыту.
Restore CRTMode – процедурасы графикалық режимнің алдыңғы режимді қалпына келтіру.
Get X:integer –функциясы Х координатасының ағымдағы мәнін береді.
Get Y:integer –функциясы У координатасының ағымдағы мәнін береді.
Restore CRTMode – процедурасы графикалық режимнің алдыңғы режимді қалпына келтіру.
Get X:integer –функциясы Х координатасының ағымдағы мәнін береді.
Get Y:integer –функциясы У координатасының ағымдағы мәнін береді.
Графикалық режим процедуралары мен функциялары.

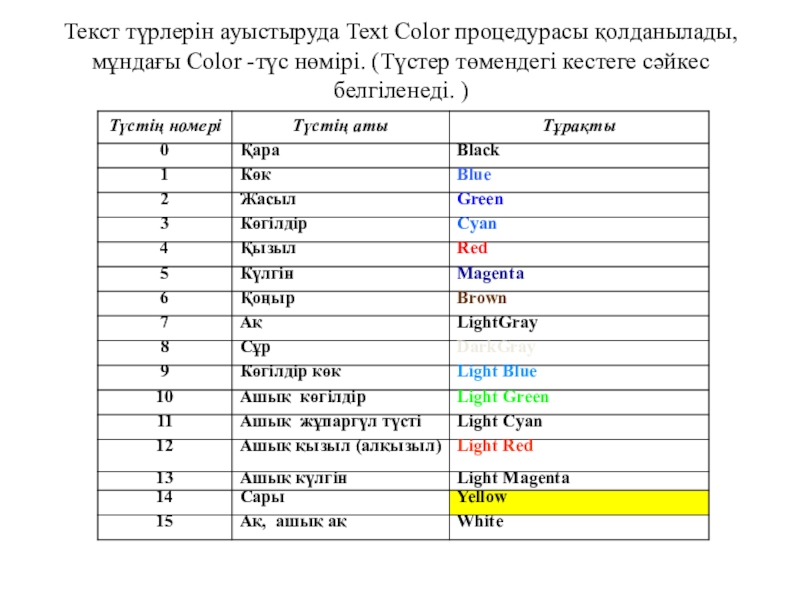

Слайд 9Текст түрлерін ауыстыруда Text Color процедурасы қолданылады, мұндағы Color -түс нөмірі.
(Түстер төмендегі кестеге сәйкес белгіленеді. )

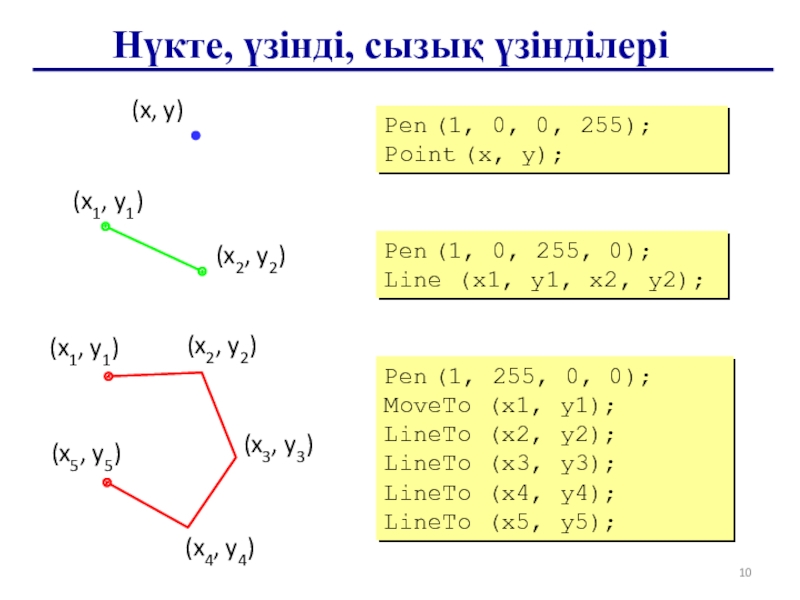

Слайд 10Нүкте, үзінді, сызық үзінділері
Pen (1, 0, 255, 0); Line (x1, y1,
x2, y2);
Pen (1, 0, 0, 255);
Point (x, y);
Pen (1, 255, 0, 0); MoveTo (x1, y1);
LineTo (x2, y2);
LineTo (x3, y3);
LineTo (x4, y4);
LineTo (x5, y5);

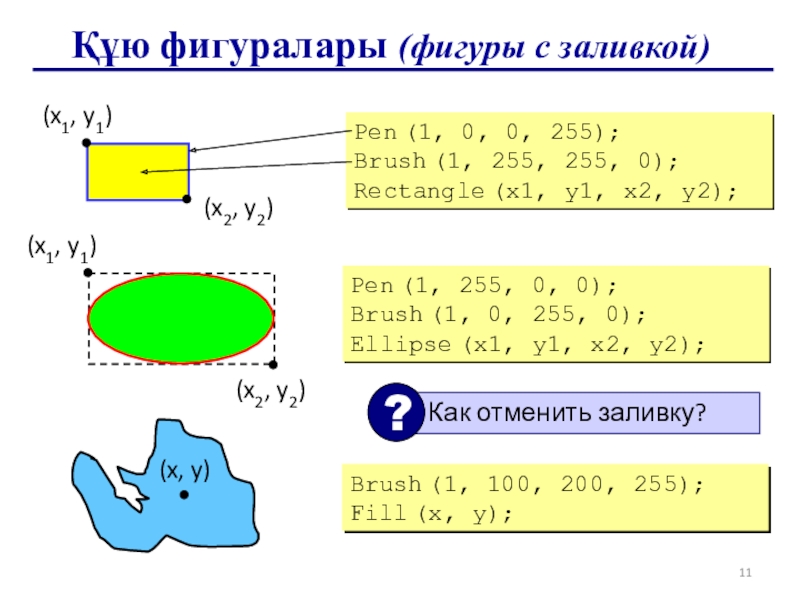

Слайд 11Құю фигуралары (фигуры с заливкой)
Pen (1, 0, 0, 255);
Brush (1, 255,
255, 0);
Rectangle (x1, y1, x2, y2);
Rectangle (x1, y1, x2, y2);
Pen (1, 255, 0, 0);
Brush (1, 0, 255, 0);
Ellipse (x1, y1, x2, y2);
Brush (1, 100, 200, 255);
Fill (x, y);
Слайд 12Пример
(200, 50)
(100, 100)
(300, 200)
program qq;
begin
Pen(2, 255, 0, 255);
Brush(1, 0, 0, 255);
Rectangle(100, 100, 300, 200);
MoveTo(100, 100);
LineTo(200, 50);
LineTo(300, 100);
Brush(1, 255, 255, 0);
Fill(200, 75);
Pen(2, 255, 255, 255);
Brush(1, 0, 255, 0);
Ellipse(150, 100, 250, 200);
end.
Rectangle(100, 100, 300, 200);
MoveTo(100, 100);
LineTo(200, 50);
LineTo(300, 100);
Brush(1, 255, 255, 0);
Fill(200, 75);
Pen(2, 255, 255, 255);
Brush(1, 0, 255, 0);
Ellipse(150, 100, 250, 200);
end.
