Слайд 1Графика в Pascal

Графика в Pascal

Слайд 2


Задание графического режима
Линия
Прямоугольник
Окружность
Эллипс
Дуга

Графические операторы в Pascal'e

выход

Тест №2

Тест №1

содержание

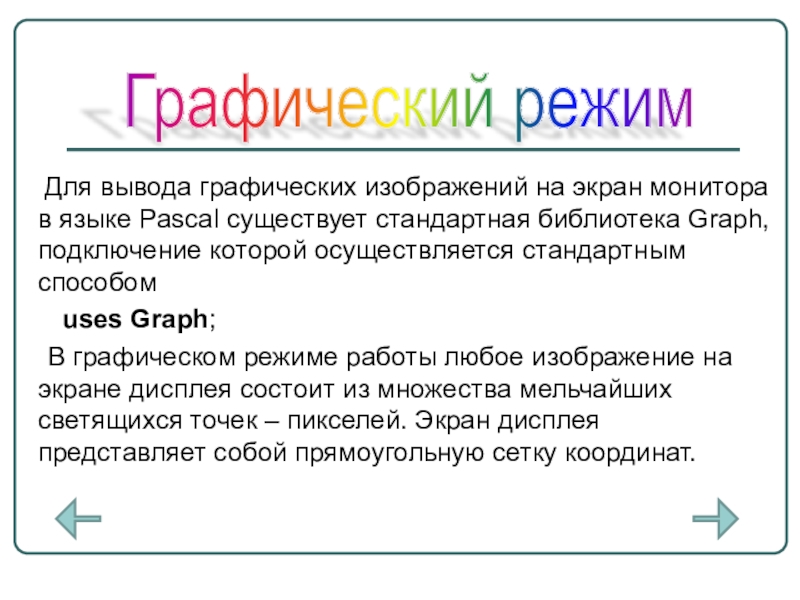

Слайд 3 Для вывода графических изображений на экран монитора в

языке Pascal существует стандартная библиотека Graph, подключение которой осуществляется стандартным способом
uses Graph;
В графическом режиме работы любое изображение на экране дисплея состоит из множества мельчайших светящихся точек – пикселей. Экран дисплея представляет собой прямоугольную сетку координат.

Графический режим



Для вывода графических изображений на экран монитора в языке Pascal существует стандартная библиотека Graph,

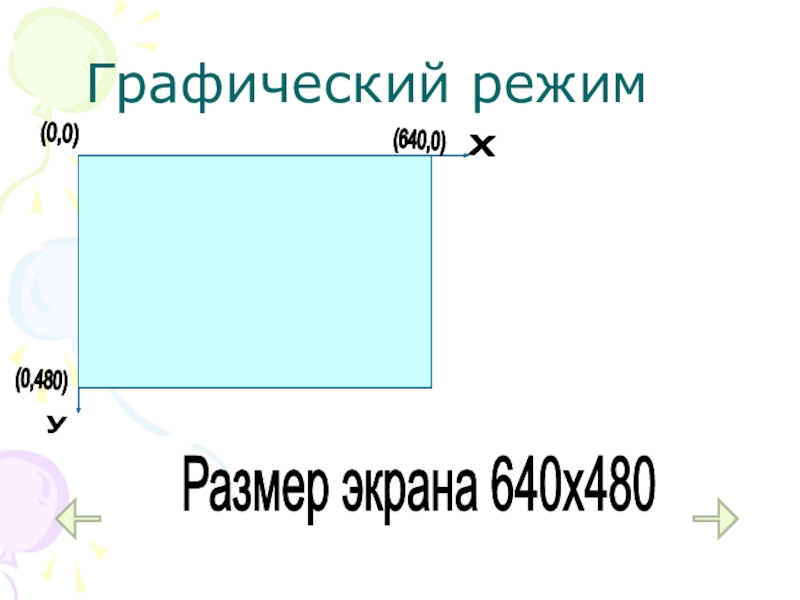

Слайд 4Графический режим



Размер экрана 640х480
(0,0)
(640,0)
(0,480)
y


х


(0,0)

(640,0)

(0,480)

y

х



Графический режим   Размер экрана 640х480 (0,0) (640,0) (0,480) y х (0,0) (640,0) (0,480) y х

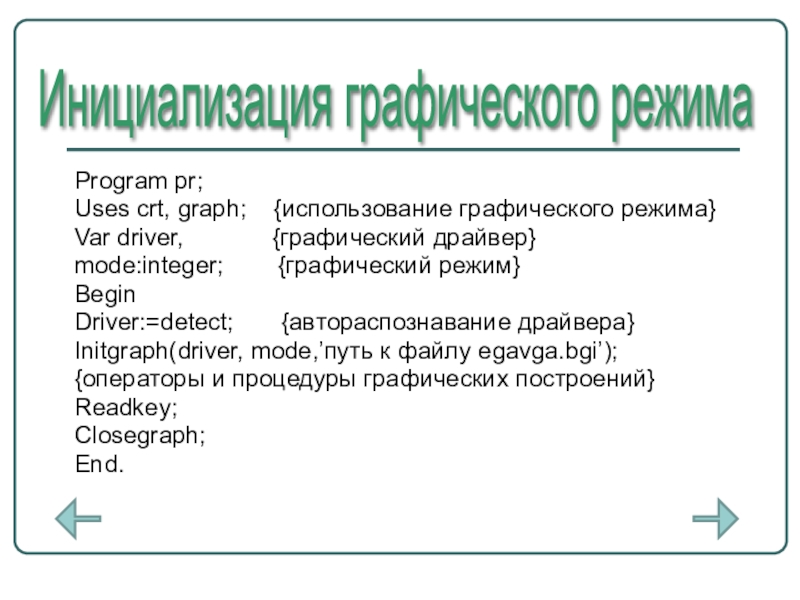

Слайд 5Program pr;
Uses crt, graph; {использование графического режима}
Var driver,

{графический драйвер}
mode:integer; {графический режим}
Begin
Driver:=detect; {автораспознавание драйвера}
Initgraph(driver, mode,’путь к файлу egavga.bgi’);
{операторы и процедуры графических построений}
Readkey;
Closegraph;
End.

Инициализация графического режима



Program pr;Uses crt, graph;  {использование графического режима}Var driver,       {графический драйвер}mode:integer;

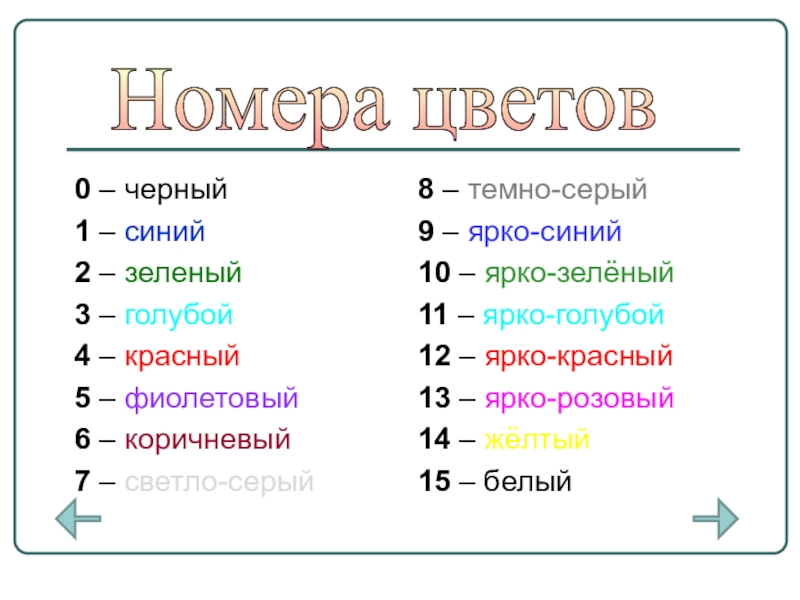

Слайд 6
0 – черный
1 – синий
2 – зеленый
3 – голубой
4 – красный
5

– фиолетовый
6 – коричневый
7 – светло-серый

8 – темно-серый
9 – ярко-синий
10 – ярко-зелёный
11 – ярко-голубой
12 – ярко-красный
13 – ярко-розовый
14 – жёлтый
15 – белый

Номера цветов



0 – черный1 – синий2 – зеленый3 – голубой4 – красный5 – фиолетовый6 – коричневый7 – светло-серый8

Слайд 8Линия
Оператор LINE(X1,Y1,X2,Y2); рисует на экране отрезок прямой из точки с

координатами (x1,y1) до точки с координатами (x2,y2).



ЛинияОператор  LINE(X1,Y1,X2,Y2); рисует на экране отрезок прямой из точки с координатами (x1,y1) до точки с координатами

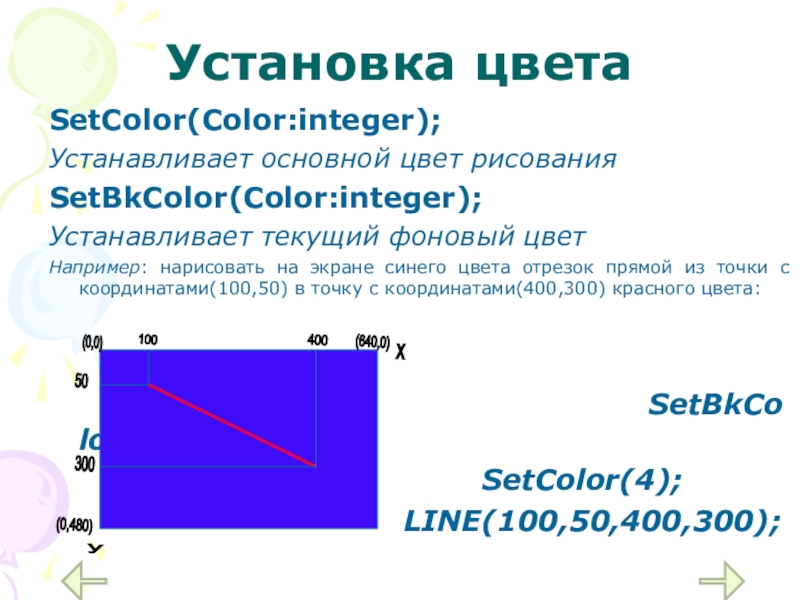

Слайд 9Установка цвета
SetColor(Color:integer);
Устанавливает основной цвет рисования
SetBkColor(Color:integer);
Устанавливает текущий фоновый цвет
Например: нарисовать на экране

синего цвета отрезок прямой из точки с координатами(100,50) в точку с координатами(400,300) красного цвета:


SetBkColor(1);
SetColor(4);
LINE(100,50,400,300);






Установка цветаSetColor(Color:integer);Устанавливает основной цвет рисованияSetBkColor(Color:integer);Устанавливает текущий фоновый цветНапример: нарисовать на экране синего цвета отрезок прямой из точки

Слайд 10Прямоугольник
Процедура Bar(x1,y1,x2,y2) выводит на экран закрашенный прямоугольник с координатами

левого верхнего угла (х1,у1) и правого нижнего угла (х2,у2).



Чтобы начертить закрашенную фигуры нужно:

-Установить цвет фигуры:
SETCOLOR(№ цвета);

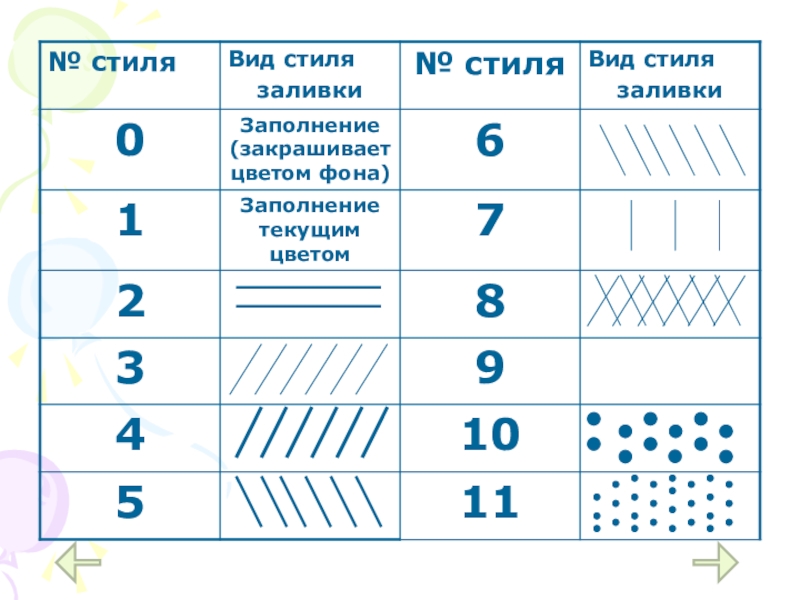

-Установить цвет и стиль закраски:
SETFILLSTYLE(№ стиля, № цвета);
-Нарисовать фигуру: {название фигуры} (данные нужные для закраски);
-Закрасить фигуру: FLOODFILL(x,y,№ цвета границы);
Где x,y – координаты точки в замкутой области.



Прямоугольник  Процедура Bar(x1,y1,x2,y2) выводит на экран закрашенный прямоугольник с координатами левого верхнего угла (х1,у1) и правого

Слайд 11

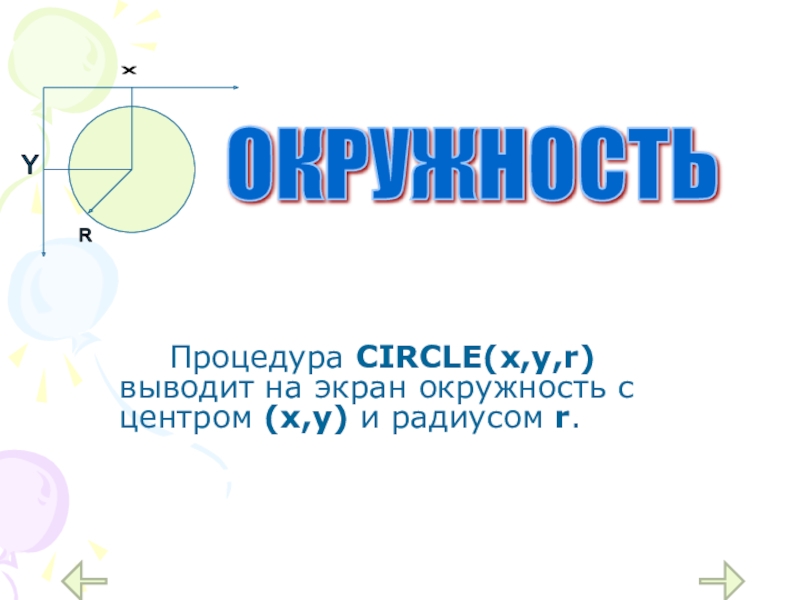

Процедура CIRCLE(x,y,r) выводит на экран окружность с центром (х,у) и радиусом r.



ОКРУЖНОСТЬ

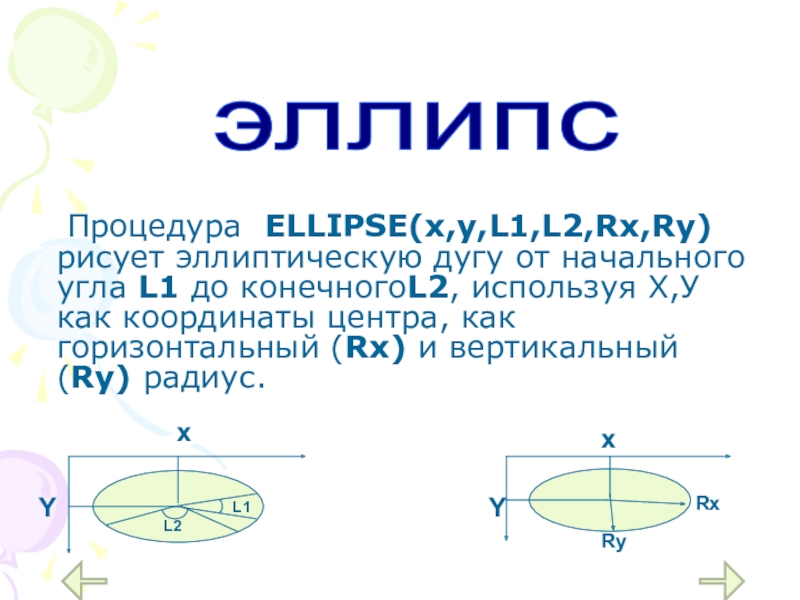

Слайд 12 Процедура ELLIPSE(x,y,L1,L2,Rx,Ry) рисует эллиптическую дугу от начального угла L1

до конечногоL2, используя Х,У как координаты центра, как горизонтальный (Rx) и вертикальный(Ry) радиус.

эллипс



Процедура ELLIPSE(x,y,L1,L2,Rx,Ry) рисует эллиптическую дугу от начального угла L1 до конечногоL2, используя Х,У как координаты

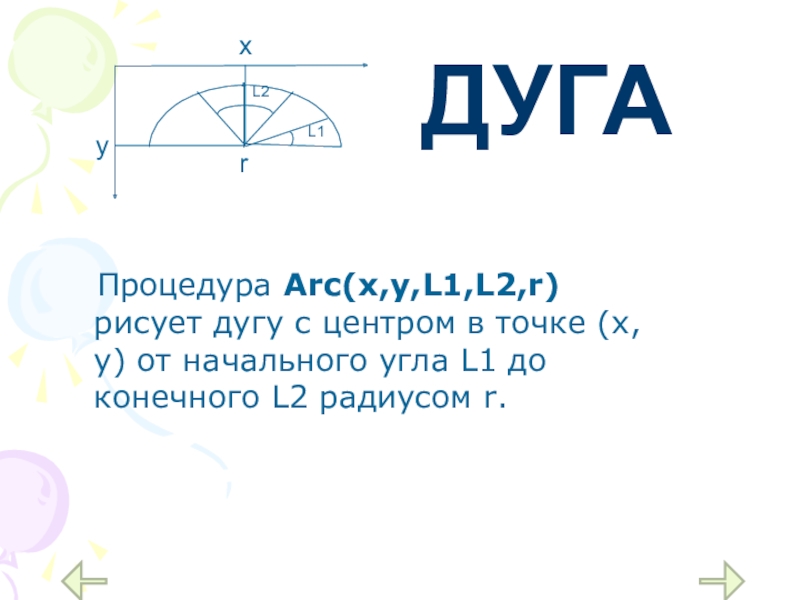

Слайд 13 Процедура Arc(x,y,L1,L2,r) рисует дугу с центром в точке (х,у)

от начального угла L1 до конечного L2 радиусом r.

ДУГА



Процедура Arc(x,y,L1,L2,r) рисует дугу с центром в точке (х,у) от начального угла L1 до конечного

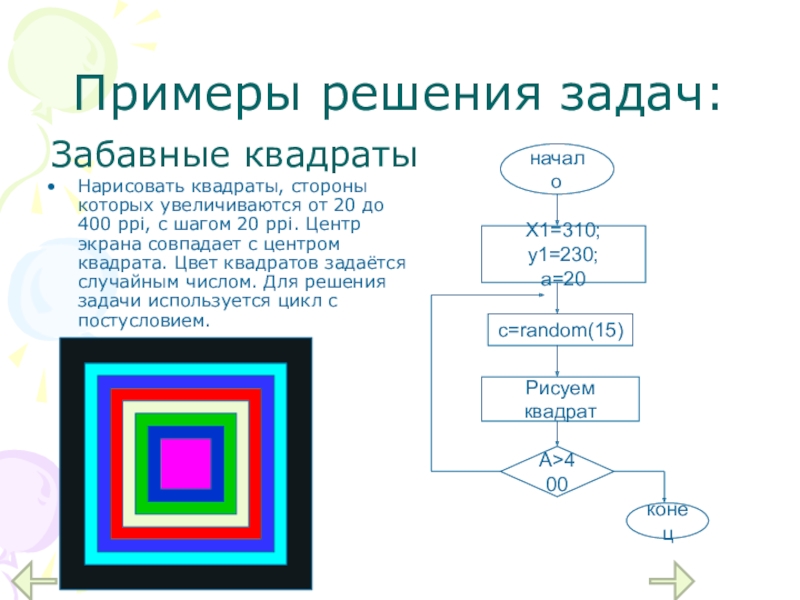

Слайд 14Примеры решения задач:
Нарисовать квадраты, стороны которых увеличиваются от 20 до 400

ppi, с шагом 20 ppi. Центр экрана совпадает с центром квадрата. Цвет квадратов задаётся случайным числом. Для решения задачи используется цикл с постусловием.



Забавные квадраты

Примеры решения задач:Нарисовать квадраты, стороны которых увеличиваются от 20 до 400 ppi, с шагом 20 ppi. Центр

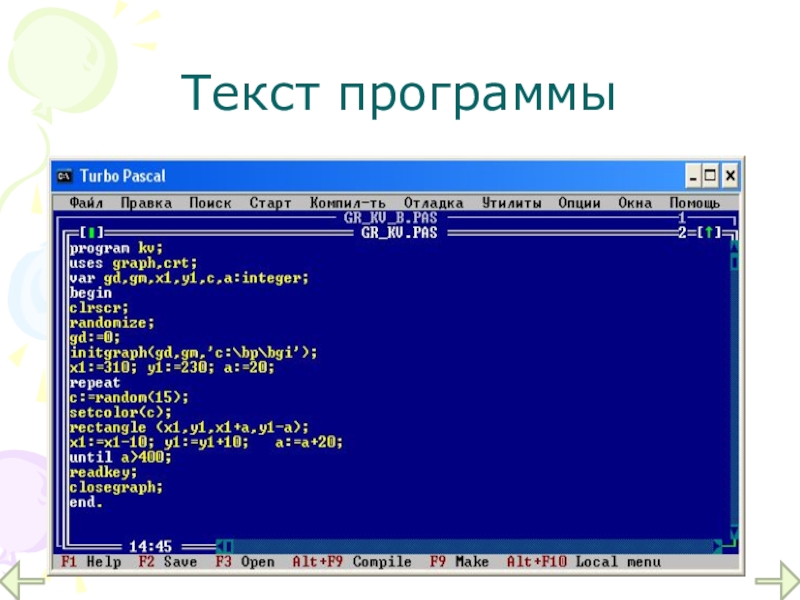

Слайд 15Текст программы


Текст программы

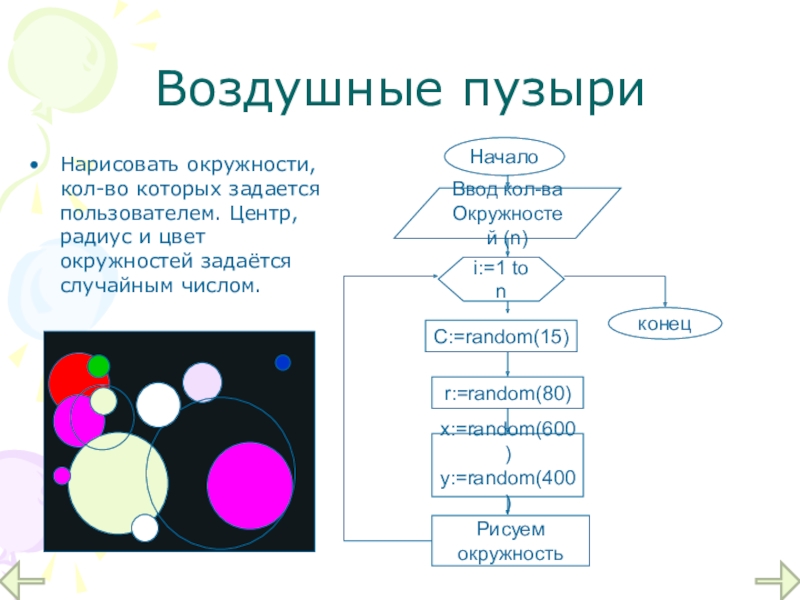

Слайд 16Нарисовать окружности, кол-во которых задается пользователем. Центр, радиус и цвет окружностей

задаётся случайным числом.

Воздушные пузыри



Нарисовать окружности, кол-во которых задается пользователем. Центр, радиус и цвет окружностей задаётся случайным числом.Воздушные пузыри

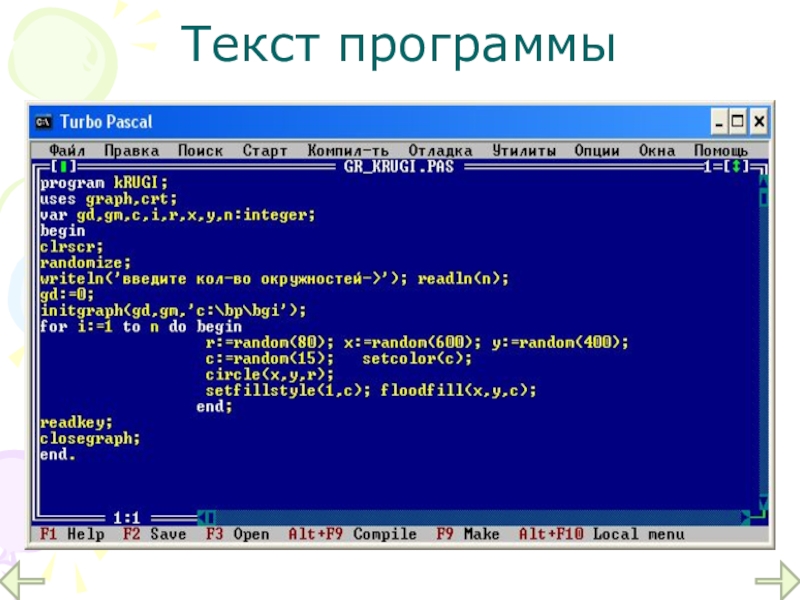

Слайд 17Текст программы


Текст программы

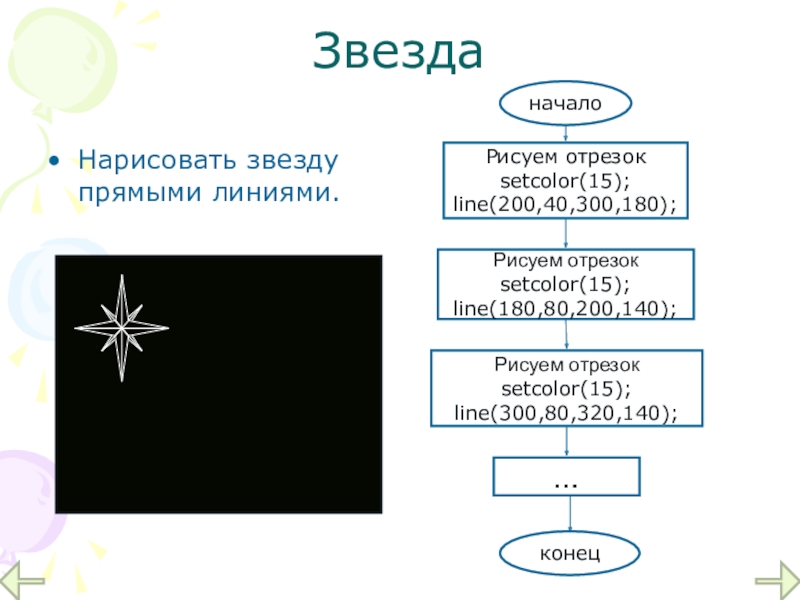

Слайд 18Звезда
Нарисовать звезду прямыми линиями.
начало
Рисуем отрезок
setcolor(15);
line(200,40,300,180);
Рисуем отрезок
setcolor(15);
line(180,80,200,140);
Рисуем отрезок
setcolor(15);
line(300,80,320,140);

конец


ЗвездаНарисовать звезду прямыми линиями.началоРисуем отрезокsetcolor(15);line(200,40,300,180);Рисуем отрезокsetcolor(15);line(180,80,200,140);Рисуем отрезокsetcolor(15);line(300,80,320,140);…конец

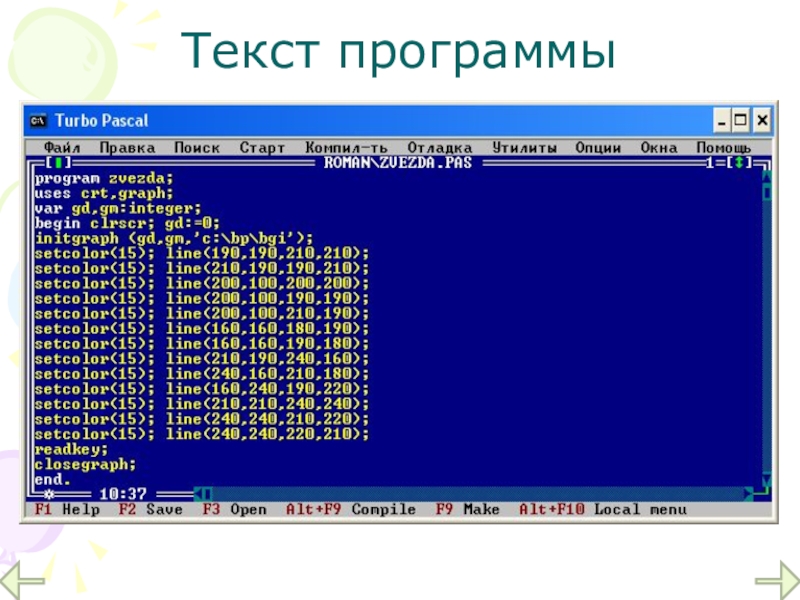

Слайд 19Текст программы


Текст программы

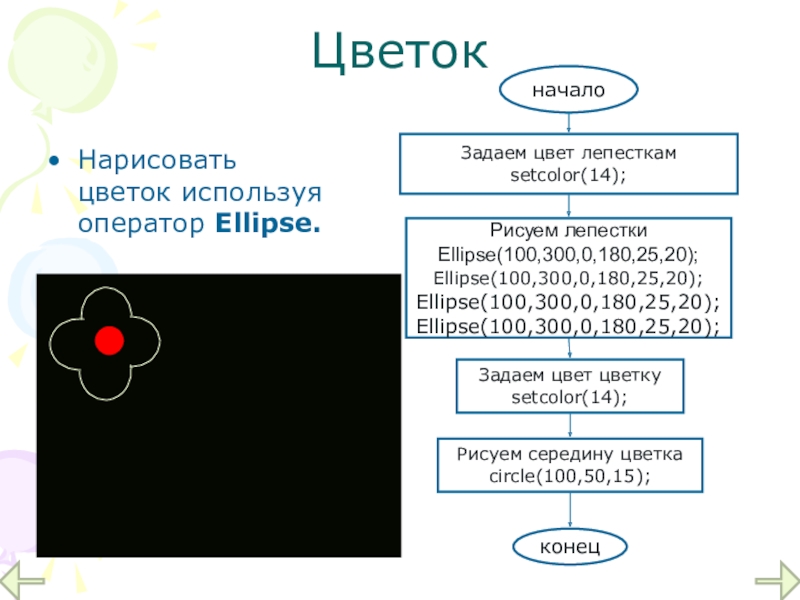

Слайд 20Цветок
Нарисовать цветок используя оператор Ellipse.
начало
Задаем цвет лепесткам
setcolor(14);
конец
Рисуем лепестки
Ellipse(100,300,0,180,25,20);
Ellipse(100,300,0,180,25,20); Ellipse(100,300,0,180,25,20); Ellipse(100,300,0,180,25,20);

Задаем

цвет цветку
setcolor(14);


Рисуем середину цветка circle(100,50,15);



ЦветокНарисовать цветок используя оператор Ellipse.началоЗадаем цвет лепесткамsetcolor(14);конецРисуем лепесткиEllipse(100,300,0,180,25,20); Ellipse(100,300,0,180,25,20); Ellipse(100,300,0,180,25,20); Ellipse(100,300,0,180,25,20);Задаем цвет цветкуsetcolor(14);Рисуем середину цветка circle(100,50,15);

Слайд 21Тест программы


Тест программы

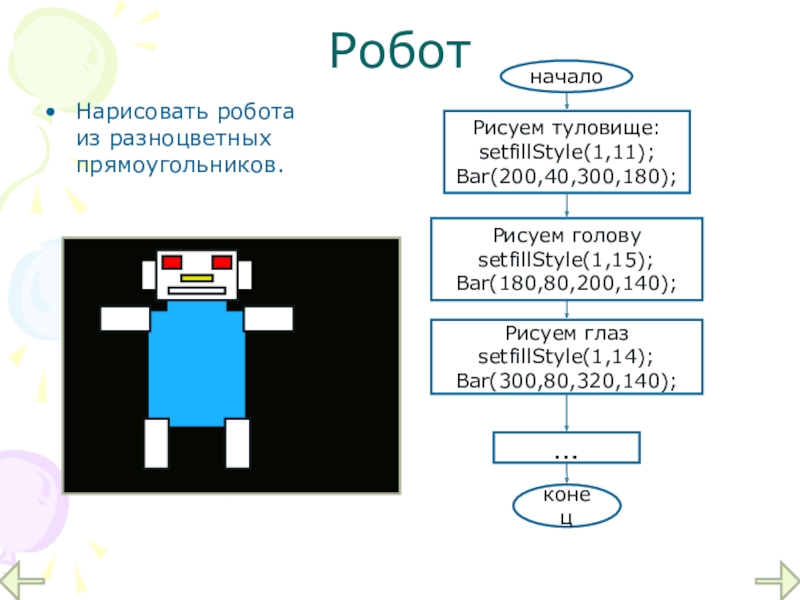

Слайд 22Робот
Нарисовать робота из разноцветных прямоугольников.
начало
Рисуем туловище:
setfillStyle(1,11);
Bar(200,40,300,180);
Рисуем голову
setfillStyle(1,15);
Bar(180,80,200,140);
Рисуем глаз
setfillStyle(1,14);
Bar(300,80,320,140);

конец


РоботНарисовать робота из разноцветных прямоугольников.началоРисуем туловище:setfillStyle(1,11);Bar(200,40,300,180);Рисуем головуsetfillStyle(1,15);Bar(180,80,200,140);Рисуем глазsetfillStyle(1,14);Bar(300,80,320,140);…конец

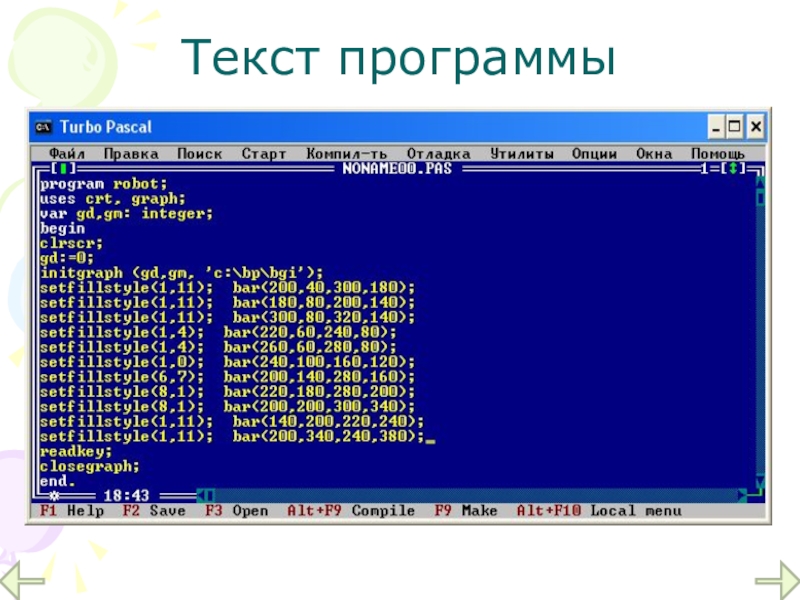

Слайд 23Текст программы


Текст программы

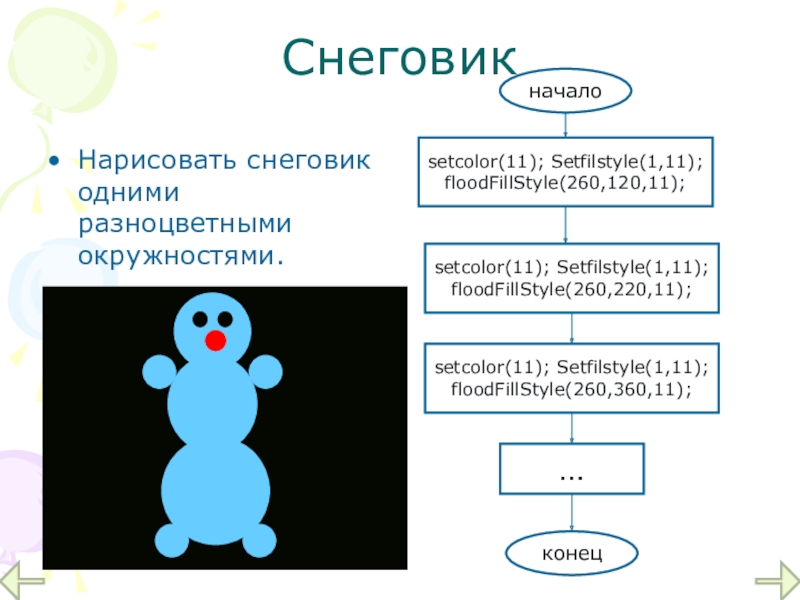

Слайд 24Снеговик
Нарисовать снеговик одними разноцветными окружностями.


СнеговикНарисовать снеговик одними разноцветными окружностями.

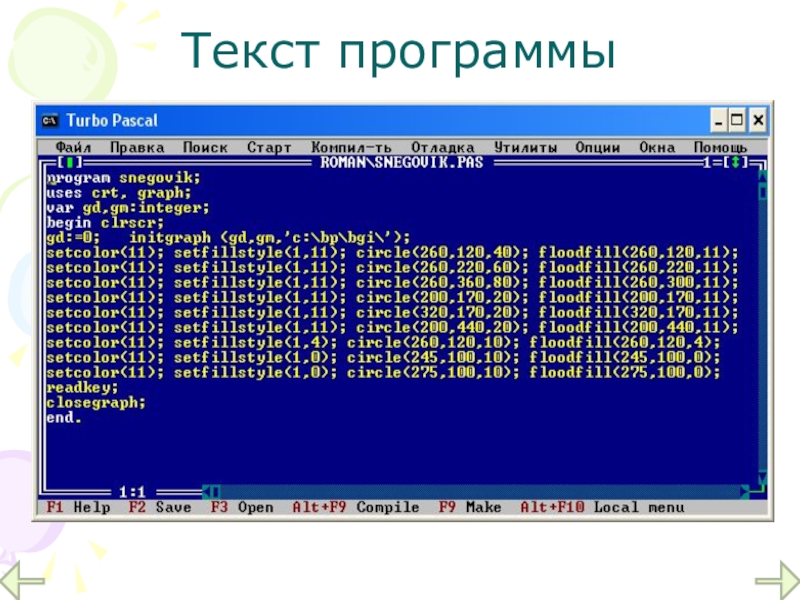

Слайд 25Текст программы


Текст программы

Слайд 26Колобок
Нарисовать колобка одними разноцветными эллипсами.
начало

Рисуем овал колобка

Рисуем рот
конец

Рисуем правый глаз


Рисуем нос


Рисуем

левый глаз



КолобокНарисовать колобка одними разноцветными эллипсами.началоРисуем овал колобкаРисуем ротконецРисуем правый глазРисуем носРисуем левый глаз

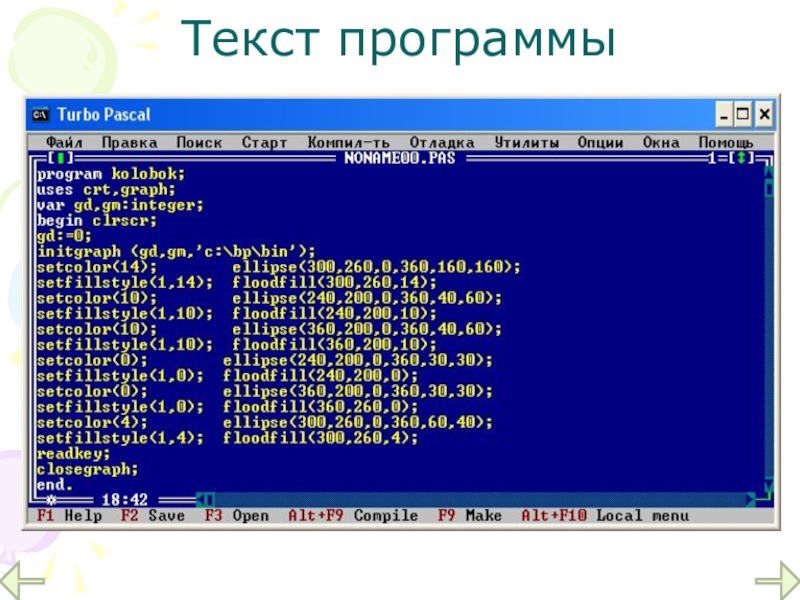

Слайд 27Текст программы


Текст программы

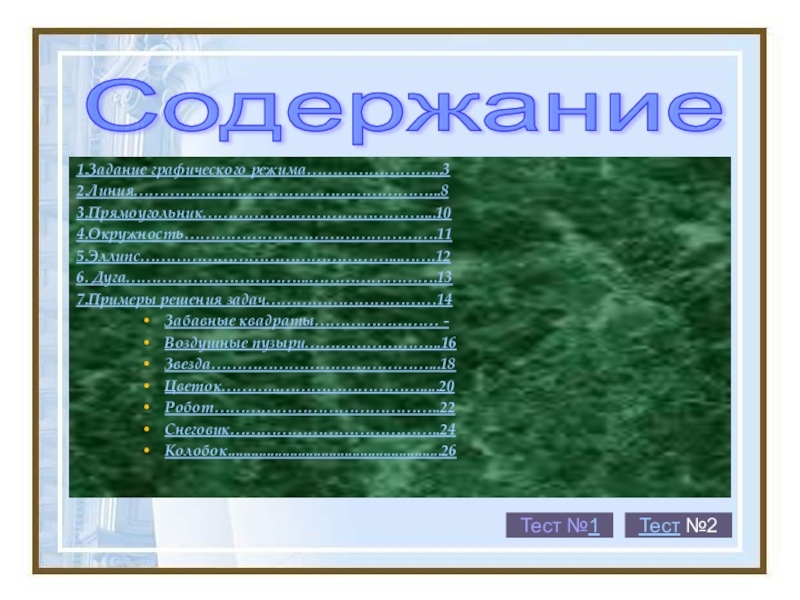

Слайд 281.Задание графического режима……………………...3
2.Линия…………………………………………………...8
3.Прямоугольник……………………………………....10
4.Окружность………………………………………….11
5.Эллипс…………………………………………...…….12
6. Дуга……………………………...…………………….13
7.Примеры решения задач……………………………14
Забавные квадраты…………………… -
Воздушные

пузыри……………………...16
Звезда……………………………………...18
Цветок………...……………………….....20
Робот……………………………………..22
Снеговик…………………………………..24
Колобок.......................................................26

Содержание

Тест №2

Тест №1

1.Задание графического режима……………………...32.Линия…………………………………………………...83.Прямоугольник……………………………………....104.Окружность………………………………………….11  5.Эллипс…………………………………………...…….126. Дуга……………………………...…………………….137.Примеры решения задач……………………………14Забавные квадраты…………………… - Воздушные пузыри……………………...16Звезда……………………………………...18Цветок………...……………………….....20Робот……………………………………..22Снеговик…………………………………..24Колобок.......................................................26
