Презентация, доклад на тему Arduino жобалық жұмыс. Бөлме температурасы мен ылғалдылығын анықтау
Содержание

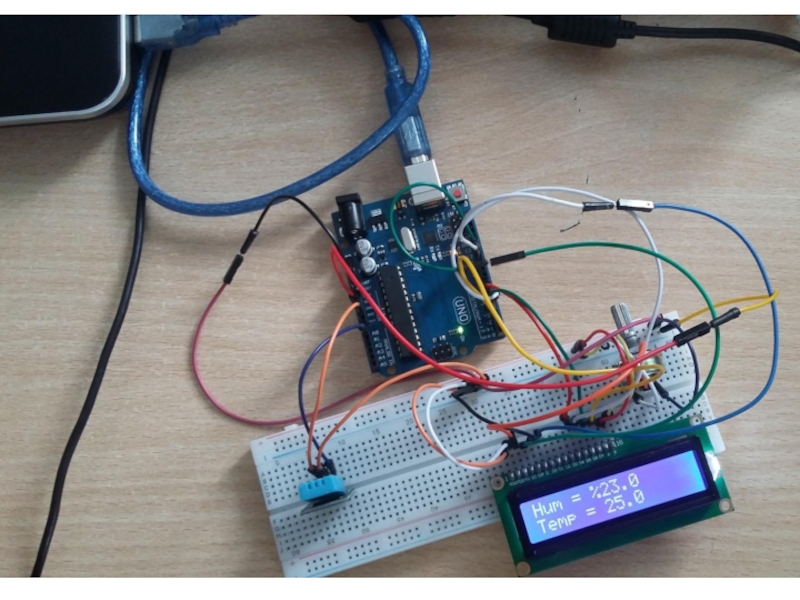

Бұл модельді құру үшін қажетті заттар: Arduino платасы, Breadboard, 15 сым, 10K потенциометр, LCD-дисплей, Датчик DHT11.Модельді сызбада көрсетілгендей жинаймыз
Слайд 2Бұл модельді құру үшін қажетті заттар: Arduino платасы, Breadboard, 15 сым,
10K потенциометр, LCD-дисплей, Датчик DHT11.
Модельді сызбада
көрсетілгендей жинаймыз
Слайд 7#include
#include
#include "DHT.h"
#define DHTPIN A0
#define DHTTYPE DHT11
DHT dht(DHTPIN, DHTTYPE);
byte degree[8] = // кодируем символ градуса
{
B00111,
B00101,
B00111,
B00000,
B00000,
B00000,
B00000,
};
LiquidCrystal lcd(12, 11, 5, 4, 3, 2);
void setup() {
lcd.begin (16,2);
lcd.createChar(1, degree); // Создаем символ под номером 1
Serial.begin(9600);
dht.begin();
}
void loop() {
delay(2000);
float h = dht.readHumidity();
float t = dht.readTemperature();
float f = dht.readTemperature(true);
lcd.setCursor(0, 0); // Устанавливаем курсор в начало 1 строки
lcd.print("Hum = % "); // Выводим текст
lcd.setCursor(7, 0); // Устанавливаем курсор на 7 символ
lcd.print(h, 1); // Выводим на экран значение влажности
lcd.setCursor(0, 1); // Устанавливаем курсор в начало 2 строки
lcd.print("Temp = \1C "); // Выводим текст, \1 - значок градуса
lcd.setCursor(7, 1); // Устанавливаем курсор на 7 символ
lcd.print(t,1); // Выводим значение температуры
}
#include "DHT.h"
#define DHTPIN A0
#define DHTTYPE DHT11
DHT dht(DHTPIN, DHTTYPE);
byte degree[8] = // кодируем символ градуса
{
B00111,
B00101,
B00111,
B00000,
B00000,
B00000,
B00000,
};
LiquidCrystal lcd(12, 11, 5, 4, 3, 2);
void setup() {
lcd.begin (16,2);
lcd.createChar(1, degree); // Создаем символ под номером 1
Serial.begin(9600);
dht.begin();
}

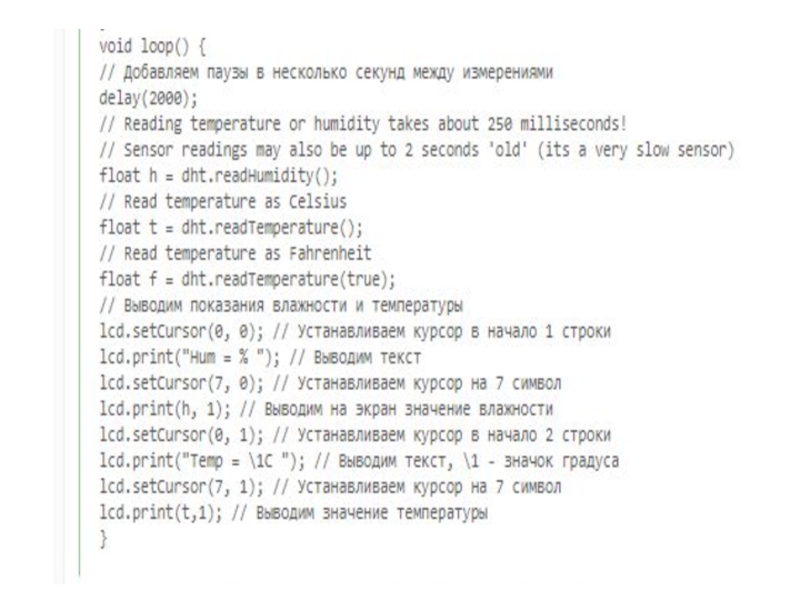

void loop() {
delay(2000);
float h = dht.readHumidity();
float t = dht.readTemperature();
float f = dht.readTemperature(true);
lcd.setCursor(0, 0); // Устанавливаем курсор в начало 1 строки
lcd.print("Hum = % "); // Выводим текст
lcd.setCursor(7, 0); // Устанавливаем курсор на 7 символ
lcd.print(h, 1); // Выводим на экран значение влажности
lcd.setCursor(0, 1); // Устанавливаем курсор в начало 2 строки
lcd.print("Temp = \1C "); // Выводим текст, \1 - значок градуса
lcd.setCursor(7, 1); // Устанавливаем курсор на 7 символ
lcd.print(t,1); // Выводим значение температуры
}
Төменде көрсетілген код арқылы құрылғымыз жұмыс жасайды
