Презентация, доклад по теме: Изоляционные материалы

техникум»

Преподаватель Фролова Галина Николаевна

2011 г.

Химия в электротехнике. Изоляционные материалы

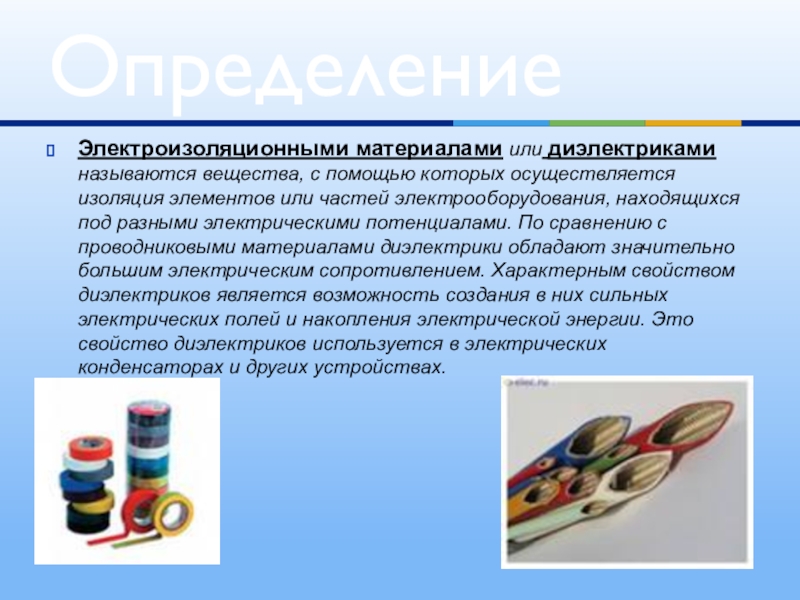

элементов или частей электрооборудования, находящихся под разными электрическими потенциалами. По сравнению с проводниковыми материалами диэлектрики обладают значительно большим электрическим сопротивлением. Характерным свойством диэлектриков является возможность создания в них сильных электрических полей и накопления электрической энергии. Это свойство диэлектриков используется в электрических конденсаторах и других устройствах.

Определение

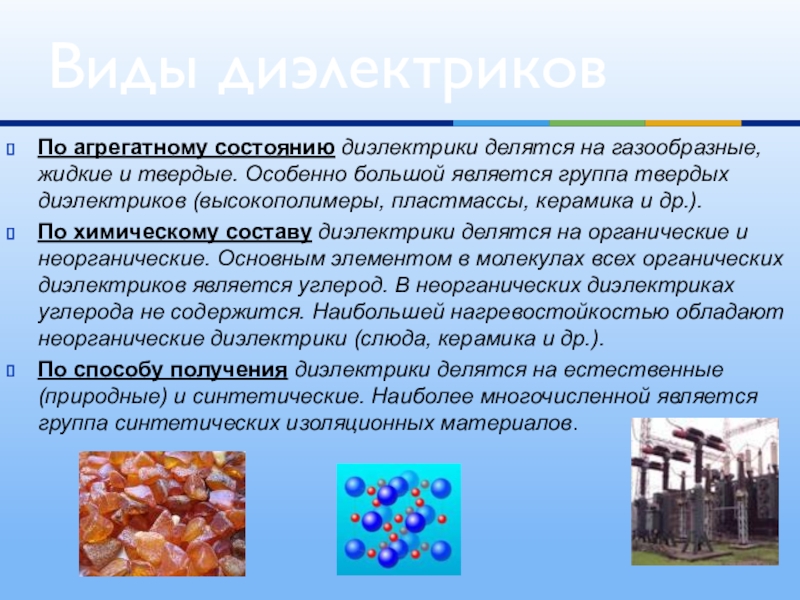

большой является группа твердых диэлектриков (высокополимеры, пластмассы, керамика и др.).
По химическому составу диэлектрики делятся на органические и неорганические. Основным элементом в молекулах всех органических диэлектриков является углерод. В неорганических диэлектриках углерода не содержится. Наибольшей нагревостойкостью обладают неорганические диэлектрики (слюда, керамика и др.).
По способу получения диэлектрики делятся на естественные (природные) и синтетические. Наиболее многочисленной является группа синтетических изоляционных материалов.

Виды диэлектриков

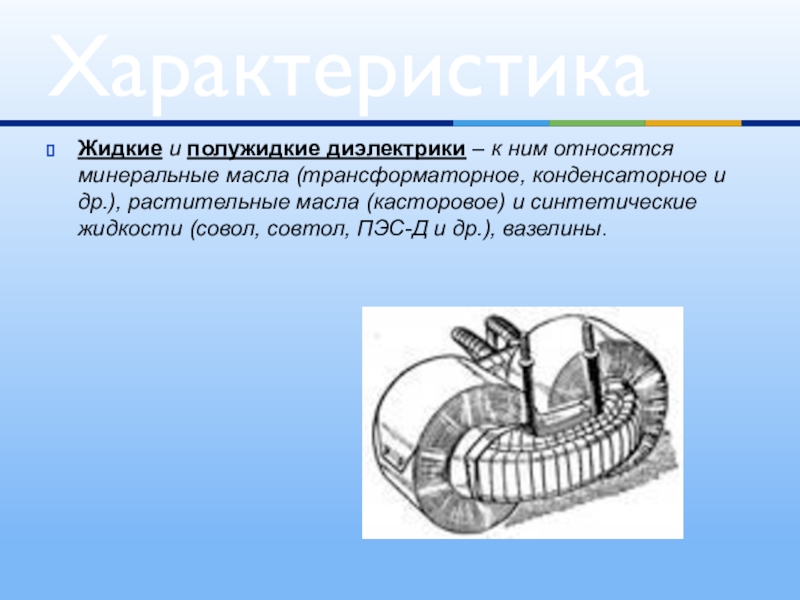

конденсаторное и др.), растительные масла (касторовое) и синтетические жидкости (совол, совтол, ПЭС-Д и др.), вазелины.

Характеристика

электроизоляционных масел отличаются друг от друга вязкостью и уровнем электрических характеристик в связи с лучшей очисткой некоторых из них (конденсаторное, кабельное). Остальные же характеристики масел находятся практически на одинаковом уровне.

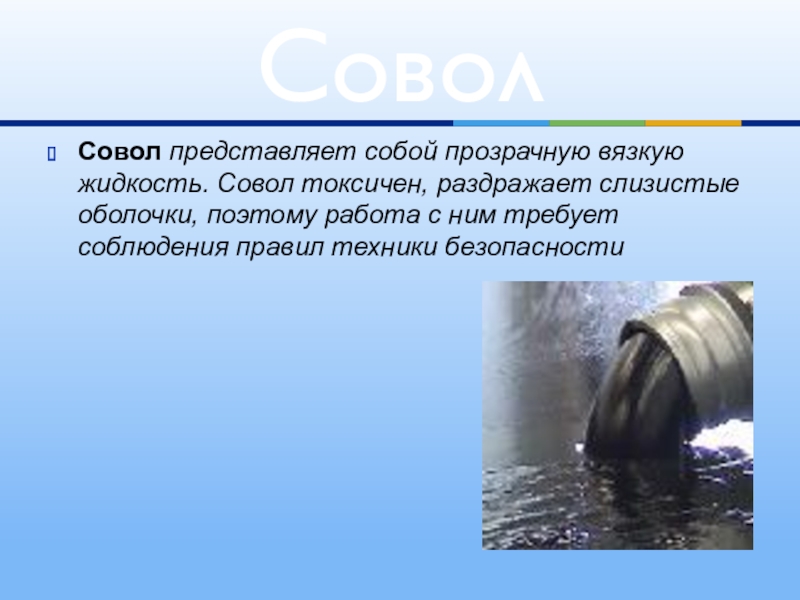

поэтому работа с ним требует соблюдения правил техники безопасности

Совол

меньшую вязкость

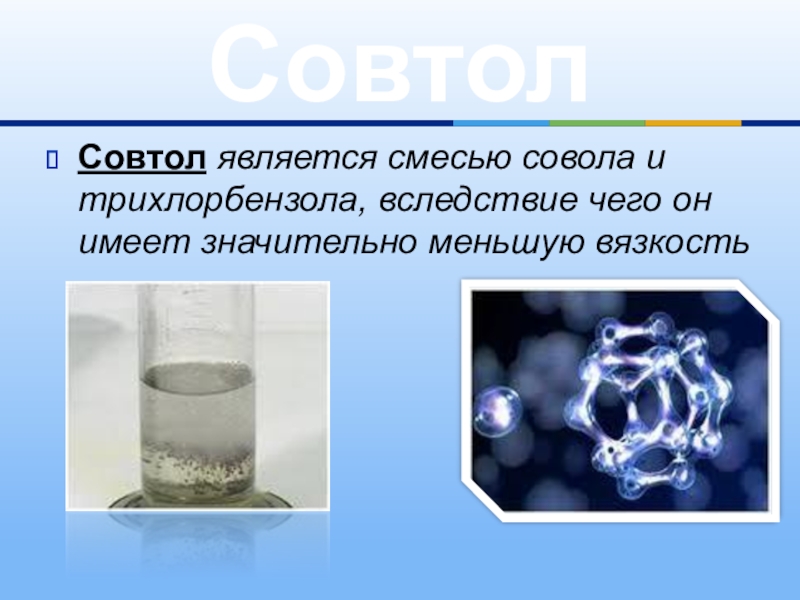

Совтол

тысяч молекул исходного вещества – мономера. Полимеры могут быть природными (натуральный каучук, янтарь и др.) и синтетическими. Характерной особенностью высокополимерных материалов являются их высокие диэлектрические свойства.

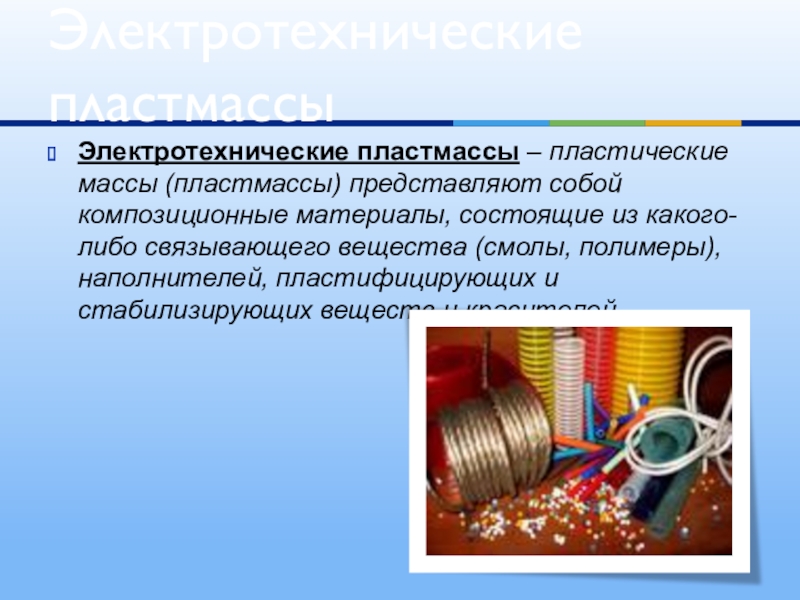

из какого-либо связывающего вещества (смолы, полимеры), наполнителей, пластифицирующих и стабилизирующих веществ и красителей

Электротехнические пластмассы

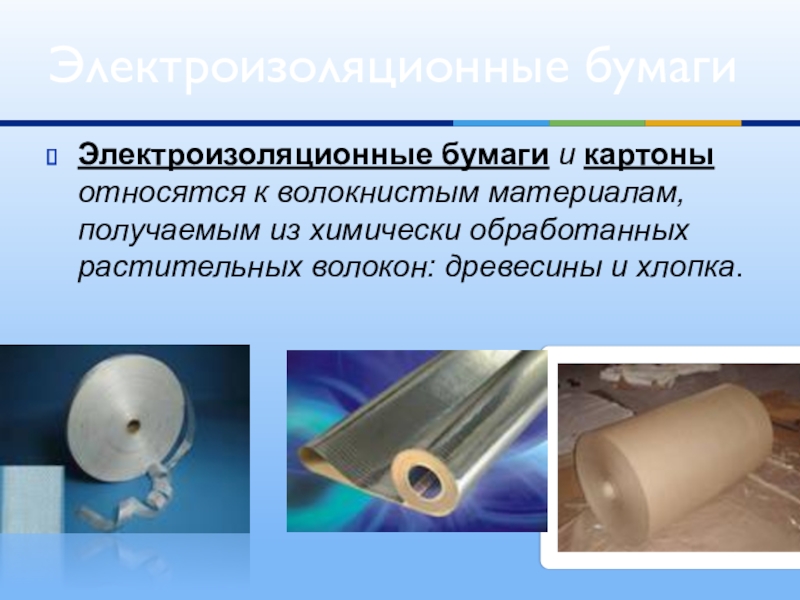

обработанных растительных волокон: древесины и хлопка.

Электроизоляционные бумаги

Компаундами называются электроизоляционные составы, жидкие в момент их применения, которые затем отверждаются и в конечном (рабочем) состоянии представляют собой твердые вещества.
Согласно своему назначению компаунды делятся на пропиточные и заливочные. Первые применяются для пропитки обмоток электрических машин и аппаратов, вторые – для заливки полостей в кабельных муфтах, а также в корпусах электрических аппаратов и приборов (трансформаторы, дроссели и др.).

размягчающимися при последующих нагревах. К термопластичным относятся компаунды на основе эпоксидных, полиэфирных и некоторых других смол. К термопластичным – компаунды на основе битумов, воскообразных диэлектриков и термопластичных полимеров (полистирол, полиизобутилен и др.).

Компаунды

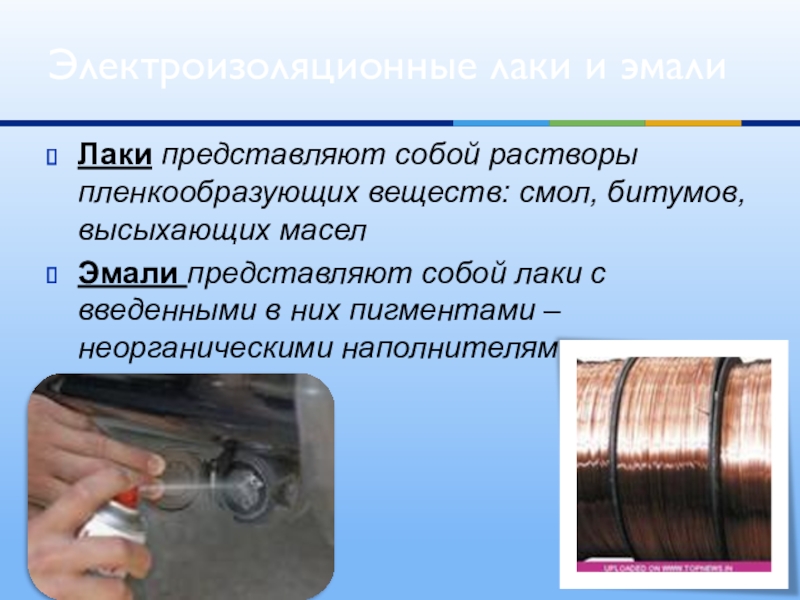

представляют собой лаки с введенными в них пигментами – неорганическими наполнителями

Электроизоляционные лаки и эмали
