Презентация, доклад по химии на тему: Гальванические элементы

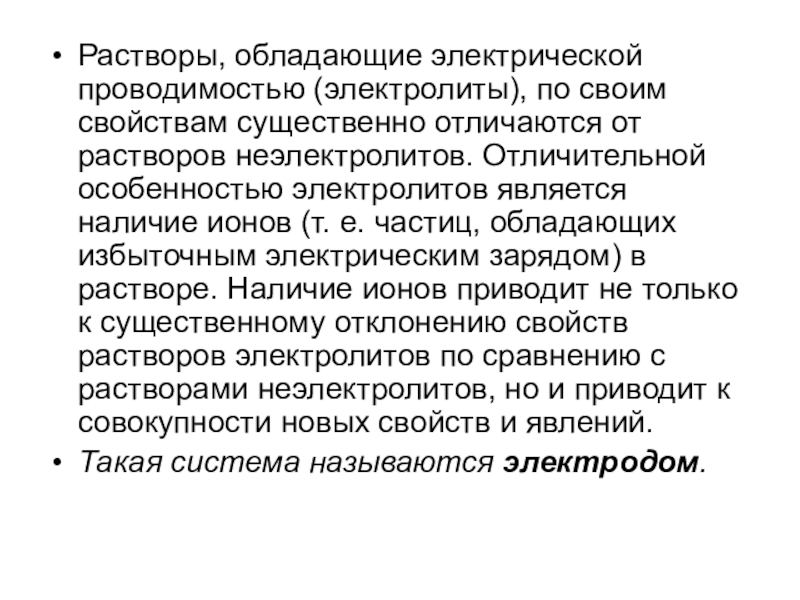

растворов неэлектролитов. Отличительной особенностью электролитов является наличие ионов (т. е. частиц, обладающих избыточным электрическим зарядом) в растворе. Наличие ионов приводит не только к существенному отклонению свойств растворов электролитов по сравнению с растворами неэлектролитов, но и приводит к совокупности новых свойств и явлений.
Такая система называются электродом.

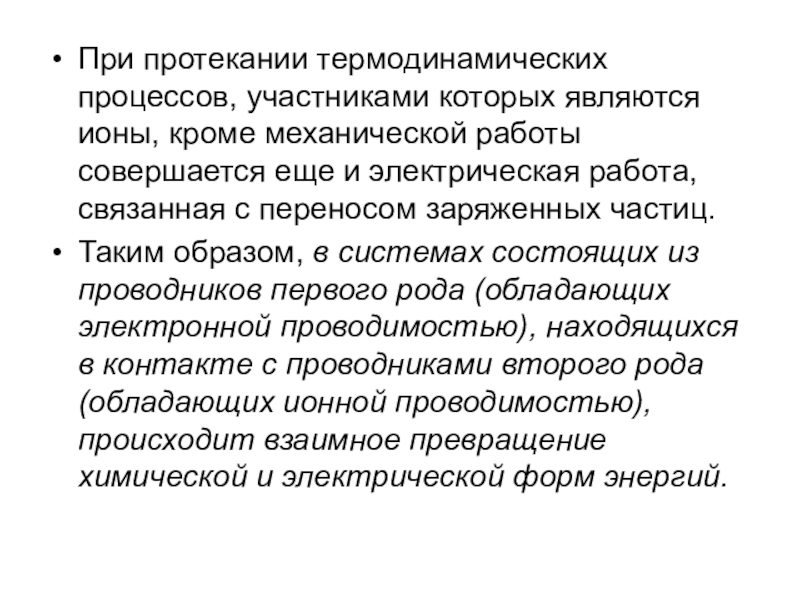

совершается еще и электрическая работа, связанная с переносом заряженных частиц.
Таким образом, в системах состоящих из проводников первого рода (обладающих электронной проводимостью), находящихся в контакте с проводниками второго рода (обладающих ионной проводимостью), происходит взаимное превращение химической и электрической форм энергий.

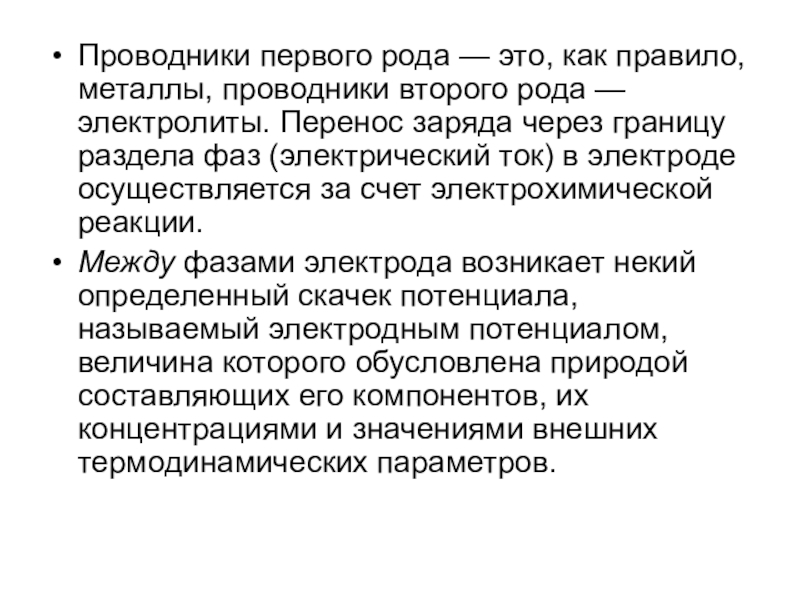

— электролиты. Перенос заряда через границу раздела фаз (электрический ток) в электроде осуществляется за счет электрохимической реакции.
Между фазами электрода возникает некий определенный скачек потенциала, называемый электродным потенциалом, величина которого обусловлена природой составляющих его компонентов, их концентрациями и значениями внешних термодинамических параметров.

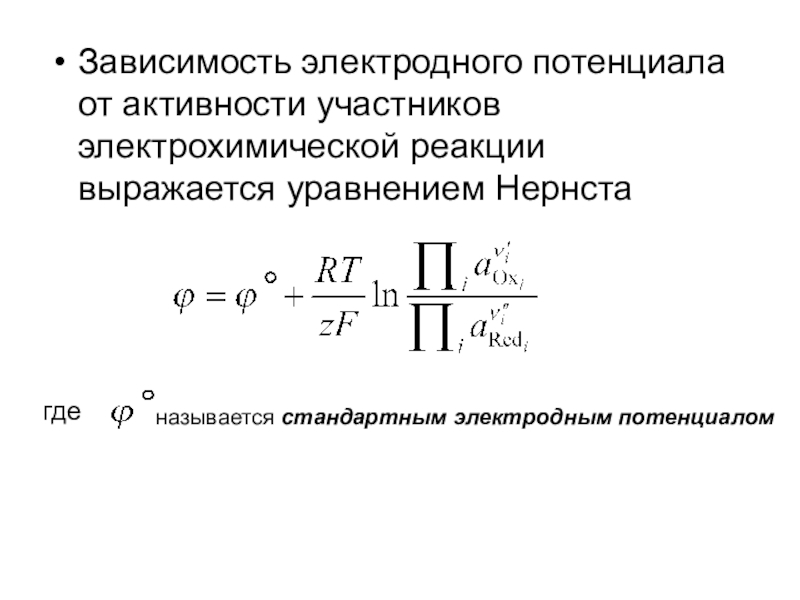

называется стандартным электродным потенциалом

наоборот Ox + z e– Red, тогда уравнение Нернста будет выглядеть

где z — число электронов, участвующих в электрохимической реакции,
a Ox — активность окисленной формы вещества, aRed — активность
восстановленной формы вещества

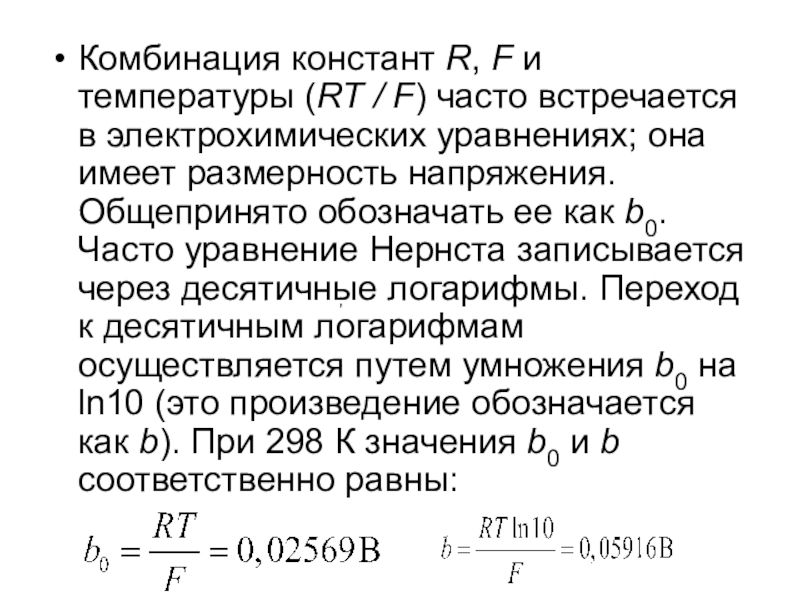

уравнениях; она имеет размерность напряжения. Общепринято обозначать ее как b0. Часто уравнение Нернста записывается через десятичные логарифмы. Переход к десятичным логарифмам осуществляется путем умножения b0 на ln10 (это произведение обозначается как b). При 298 К значения b0 и b соответственно равны:

;

.

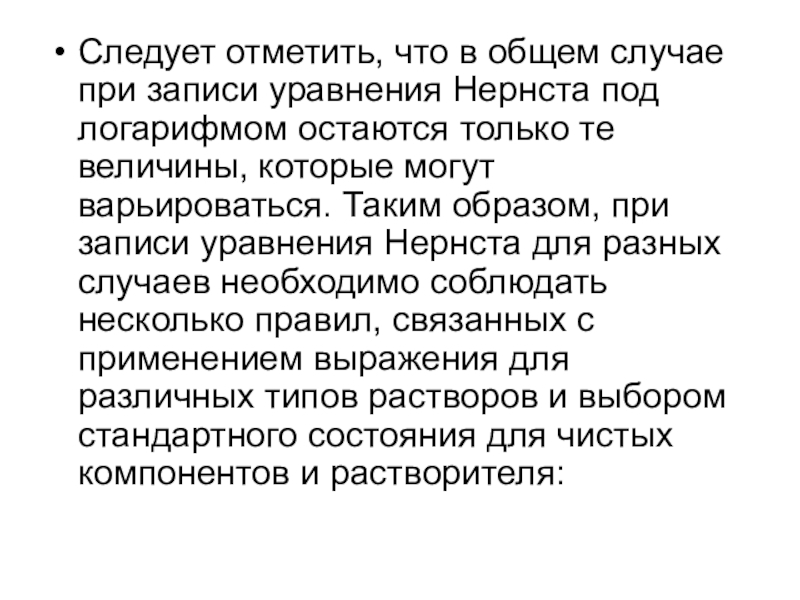

логарифмом остаются только те величины, которые могут варьироваться. Таким образом, при записи уравнения Нернста для разных случаев необходимо соблюдать несколько правил, связанных с применением выражения для различных типов растворов и выбором стандартного состояния для чистых компонентов и растворителя:

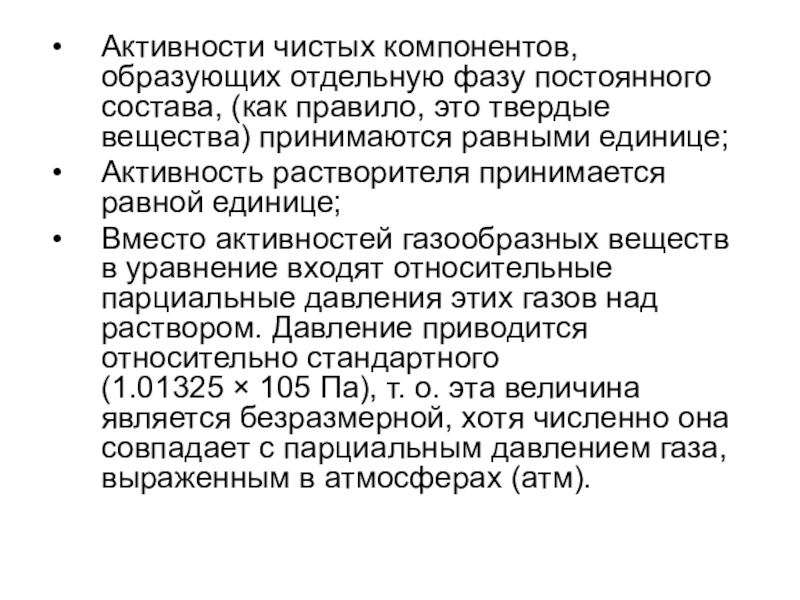

твердые вещества) принимаются равными единице;
Активность растворителя принимается равной единице;
Вместо активностей газообразных веществ в уравнение входят относительные парциальные давления этих газов над раствором. Давление приводится относительно стандартного (1.01325 × 105 Па), т. о. эта величина является безразмерной, хотя численно она совпадает с парциальным давлением газа, выраженным в атмосферах (атм).

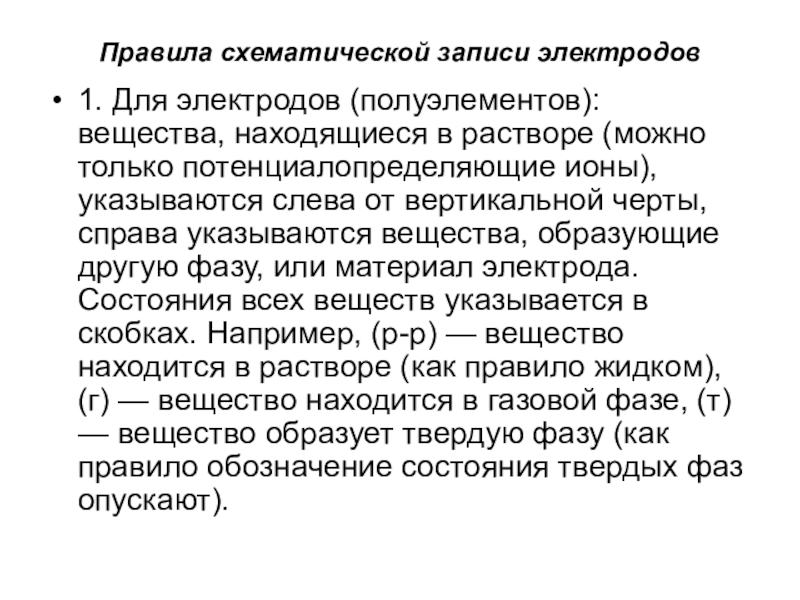

растворе (можно только потенциалопределяющие ионы), указываются слева от вертикальной черты, справа указываются вещества, образующие другую фазу, или материал электрода. Состояния всех веществ указывается в скобках. Например, (р-р) — вещество находится в растворе (как правило жидком), (г) — вещество находится в газовой фазе, (т) — вещество образует твердую фазу (как правило обозначение состояния твердых фаз опускают).

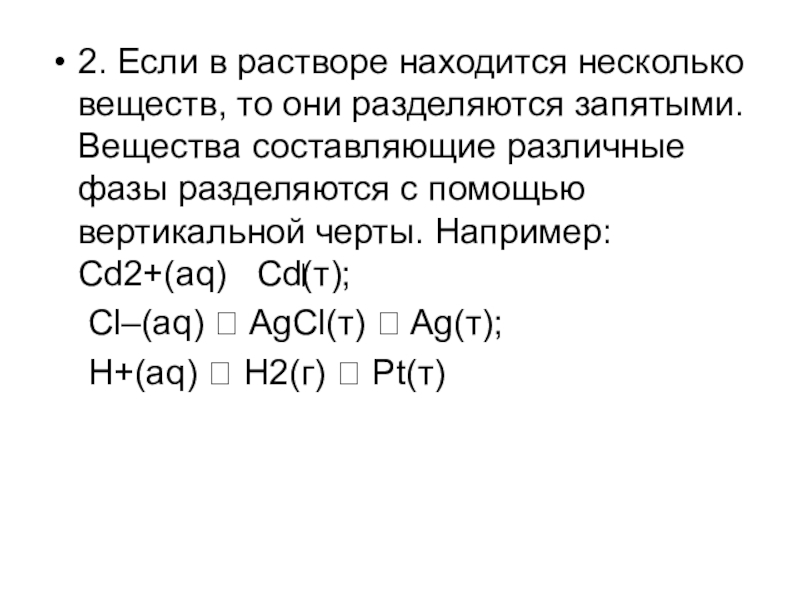

Вещества составляющие различные фазы разделяются с помощью вертикальной черты. Например: Cd2+(aq) Cd(т);
Cl–(aq)  AgCl(т)  Ag(т);
H+(aq)  H2(г)  Pt(т)

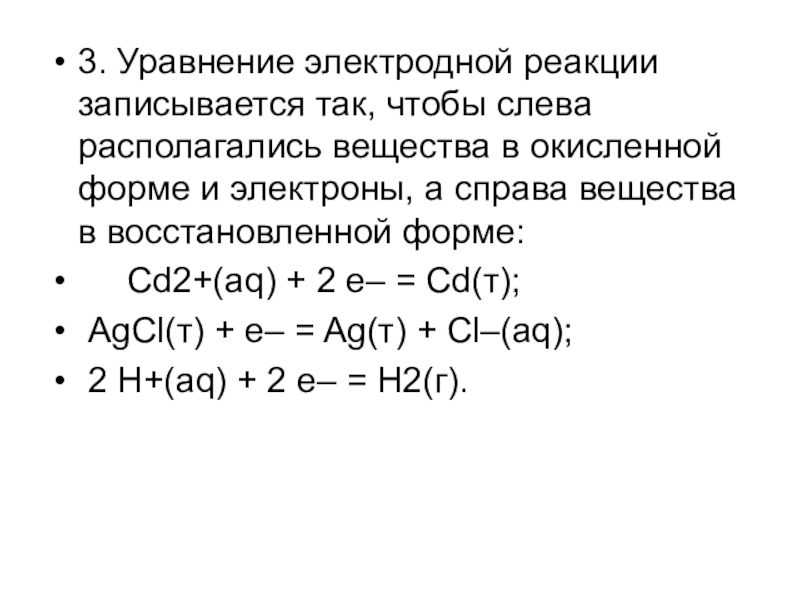

окисленной форме и электроны, а справа вещества в восстановленной форме:
Cd2+(aq) + 2 e– = Cd(т);
AgCl(т) + e– = Ag(т) + Cl–(aq);
2 H+(aq) + 2 e– = H2(г).

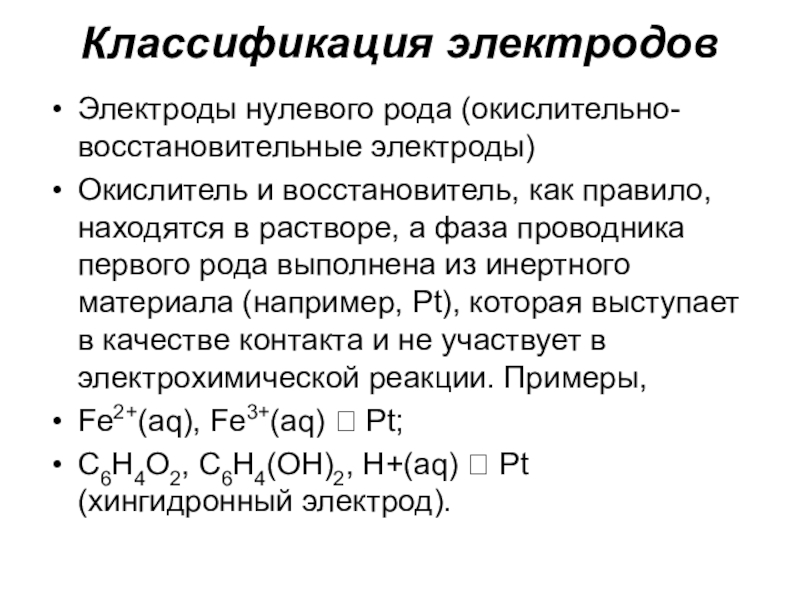

в растворе, а фаза проводника первого рода выполнена из инертного материала (например, Pt), которая выступает в качестве контакта и не участвует в электрохимической реакции. Примеры,
Fe2+(aq), Fe3+(aq)  Pt;
C6H4O2, C6H4(OH)2, H+(aq)  Pt (хингидронный электрод).

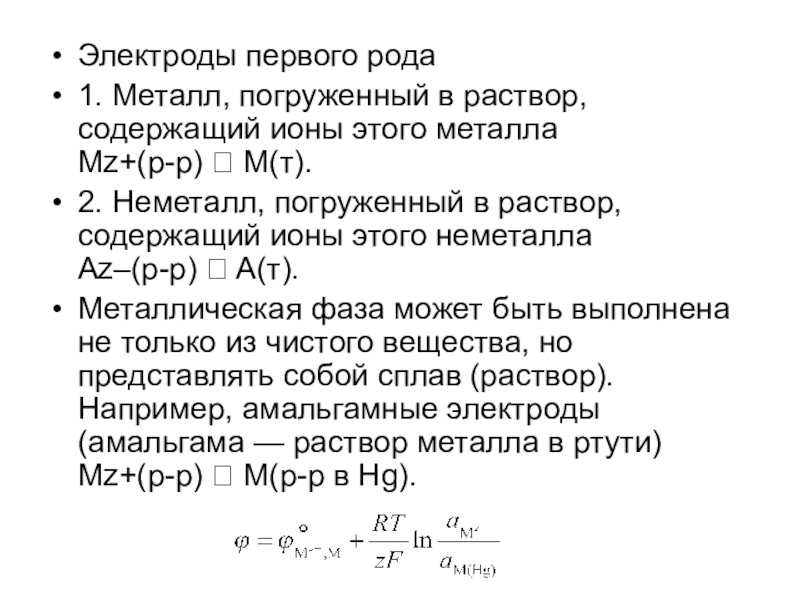

 M(т).
2. Неметалл, погруженный в раствор, содержащий ионы этого неметалла Az–(р-р)  A(т).
Металлическая фаза может быть выполнена не только из чистого вещества, но представлять собой сплав (раствор). Например, амальгамные электроды (амальгама — раствор металла в ртути) Mz+(р-р)  M(р-р в Hg).

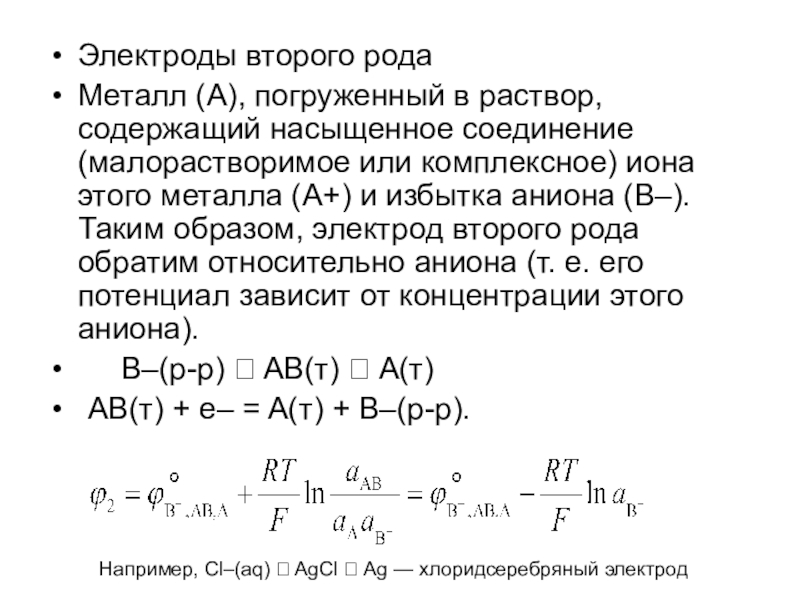

или комплексное) иона этого металла (A+) и избытка аниона (B–). Таким образом, электрод второго рода обратим относительно аниона (т. е. его потенциал зависит от концентрации этого аниона).
B–(р-р)  AB(т)  A(т)
AB(т) + e– = A(т) + B–(р-р).

Например, Cl–(aq)  AgCl  Ag — хлоридсеребряный электрод

окислительно-восстановительной пары находится в газовой фазе.

Например, H+(aq)  H2(г)  Pt(т) — водородный электрод;
Cl–(aq)  Cl2(г)  Pt(т) — хлорный электрод.

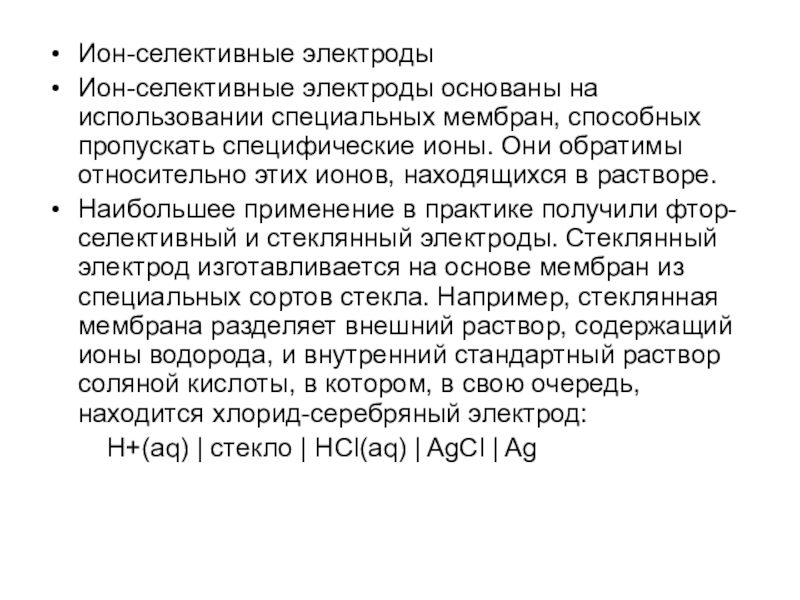

ионы. Они обратимы относительно этих ионов, находящихся в растворе.
Наибольшее применение в практике получили фтор-селективный и стеклянный электроды. Стеклянный электрод изготавливается на основе мембран из специальных сортов стекла. Например, стеклянная мембрана разделяет внешний раствор, содержащий ионы водорода, и внутренний стандартный раствор соляной кислоты, в котором, в свою очередь, находится хлорид-серебряный электрод:
H+(aq) | стекло | HCl(aq) | AgCl | Ag

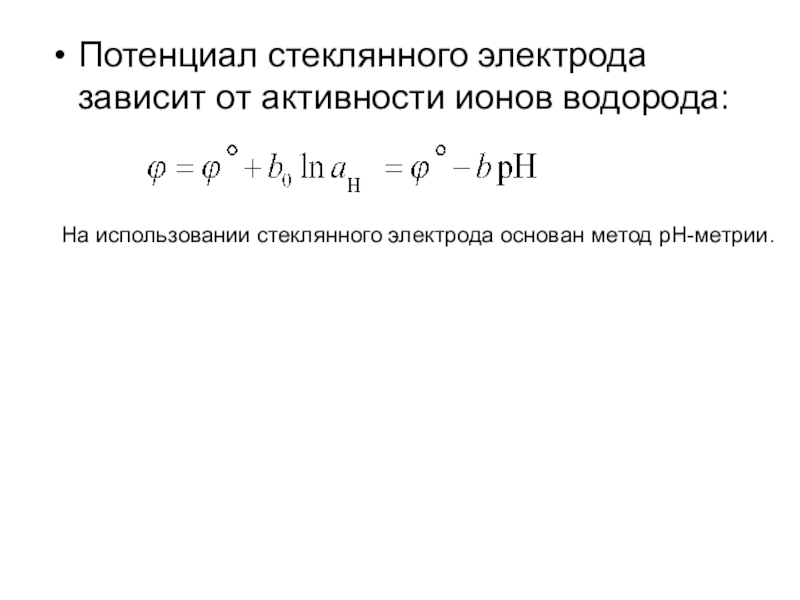

основан метод pH-метрии.

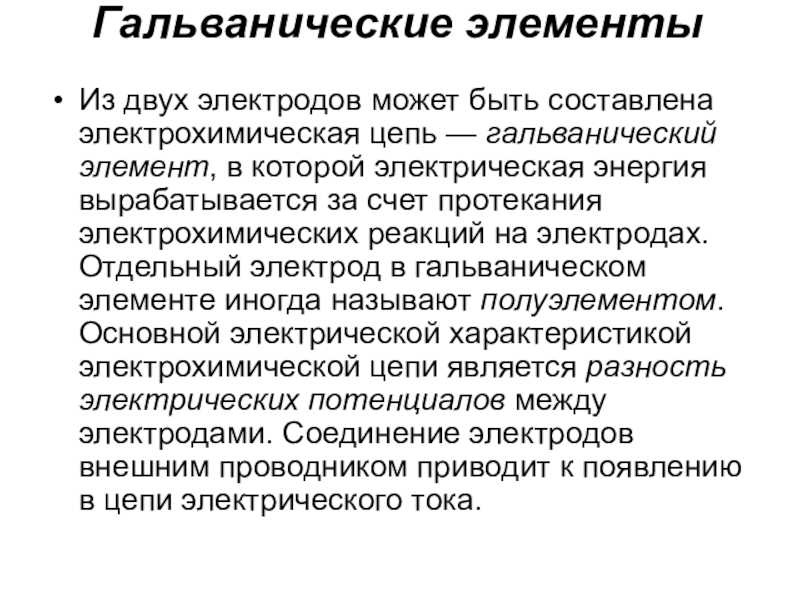

элемент, в которой электрическая энергия вырабатывается за счет протекания электрохимических реакций на электродах. Отдельный электрод в гальваническом элементе иногда называют полуэлементом. Основной электрической характеристикой электрохимической цепи является разность электрических потенциалов между электродами. Соединение электродов внешним проводником приводит к появлению в цепи электрического тока.

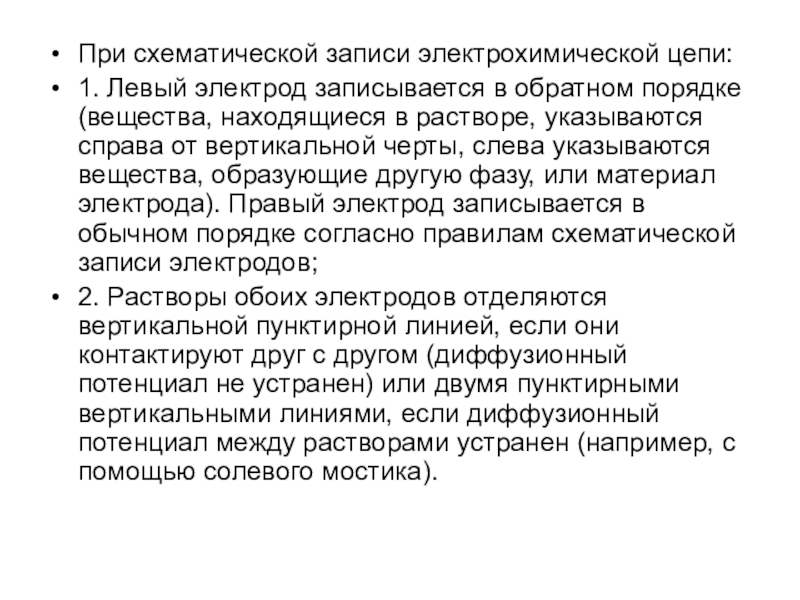

(вещества, находящиеся в растворе, указываются справа от вертикальной черты, слева указываются вещества, образующие другую фазу, или материал электрода). Правый электрод записывается в обычном порядке согласно правилам схематической записи электродов;
2. Растворы обоих электродов отделяются вертикальной пунктирной линией, если они контактируют друг с другом (диффузионный потенциал не устранен) или двумя пунктирными вертикальными линиями, если диффузионный потенциал между растворами устранен (например, с помощью солевого мостика).

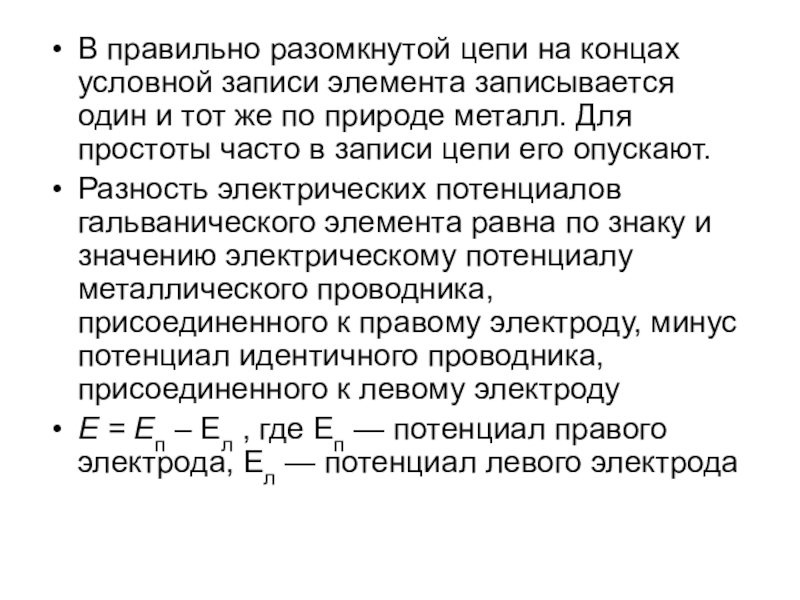

и тот же по природе металл. Для простоты часто в записи цепи его опускают.
Разность электрических потенциалов гальванического элемента равна по знаку и значению электрическому потенциалу металлического проводника, присоединенного к правому электроду, минус потенциал идентичного проводника, присоединенного к левому электроду
E = Еп – Ел , где Еп — потенциал правого электрода, Ел — потенциал левого электрода

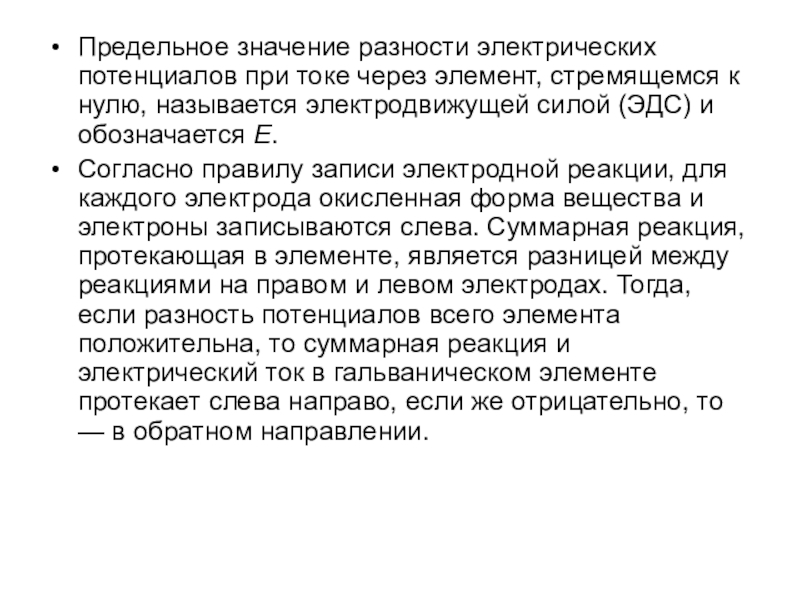

нулю, называется электродвижущей силой (ЭДС) и обозначается E.
Cогласно правилу записи электродной реакции, для каждого электрода окисленная форма вещества и электроны записываются слева. Суммарная реакция, протекающая в элементе, является разницей между реакциями на правом и левом электродах. Тогда, если разность потенциалов всего элемента положительна, то суммарная реакция и электрический ток в гальваническом элементе протекает слева направо, если же отрицательно, то — в обратном направлении.

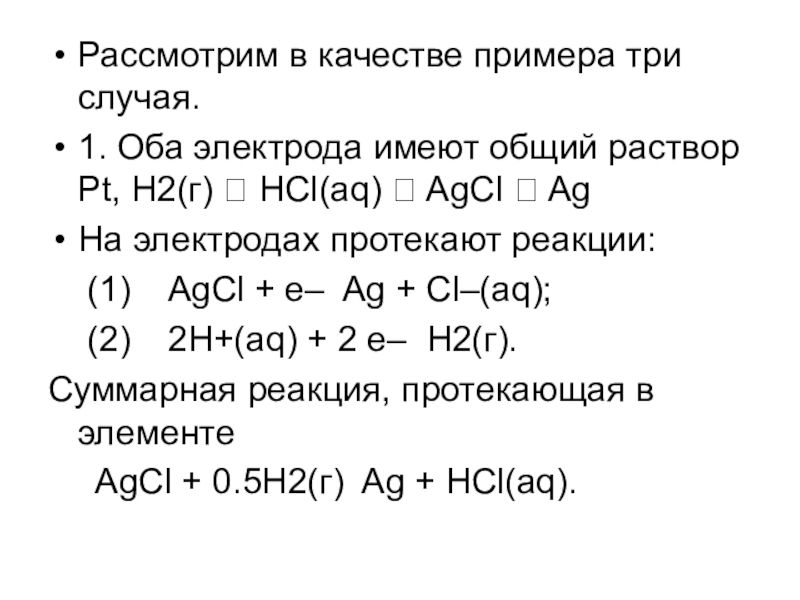

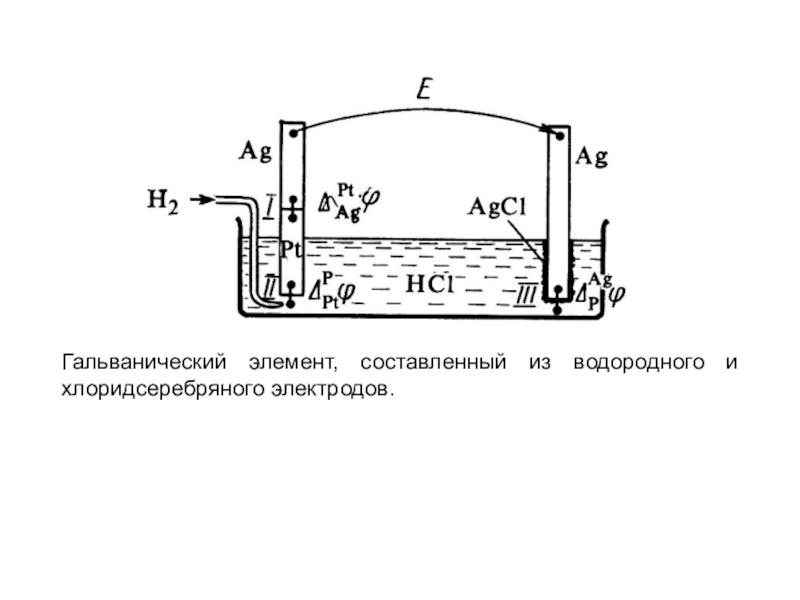

Pt, H2(г)  HCl(aq)  AgCl  Ag
На электродах протекают реакции:
(1) AgCl + e– Ag + Cl–(aq);
(2) 2H+(aq) + 2 e– H2(г).
Суммарная реакция, протекающая в элементе
AgCl + 0.5H2(г) Ag + HCl(aq).

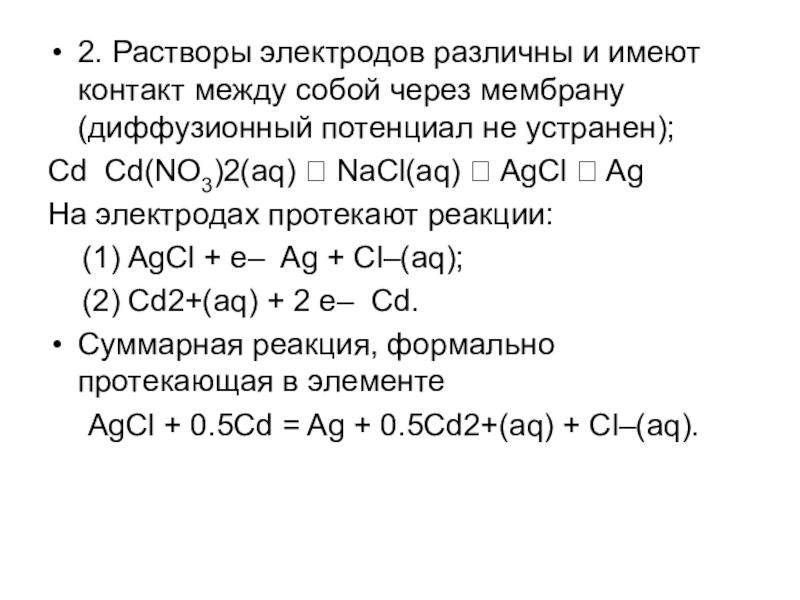

(диффузионный потенциал не устранен);
Cd Cd(NO3)2(aq)  NaCl(aq)  AgCl  Ag
На электродах протекают реакции:
(1) AgCl + e– Ag + Cl–(aq);
(2) Cd2+(aq) + 2 e– Cd.
Суммарная реакция, формально протекающая в элементе
AgCl + 0.5Cd = Ag + 0.5Cd2+(aq) + Cl–(aq).

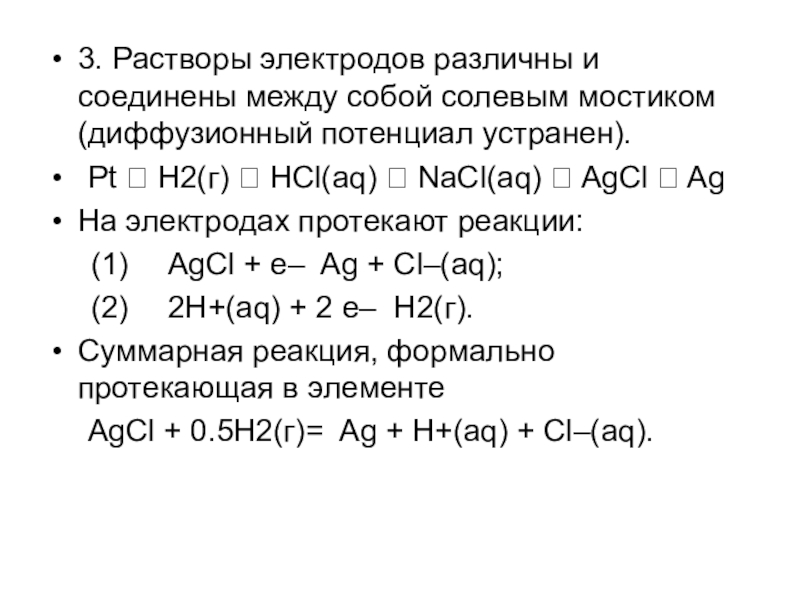

потенциал устранен).
Pt  H2(г)  HCl(aq)  NaCl(aq)  AgCl  Ag
На электродах протекают реакции:
(1) AgCl + e– Ag + Cl–(aq);
(2) 2H+(aq) + 2 e– H2(г).
Суммарная реакция, формально протекающая в элементе
AgCl + 0.5H2(г)= Ag + H+(aq) + Cl–(aq).

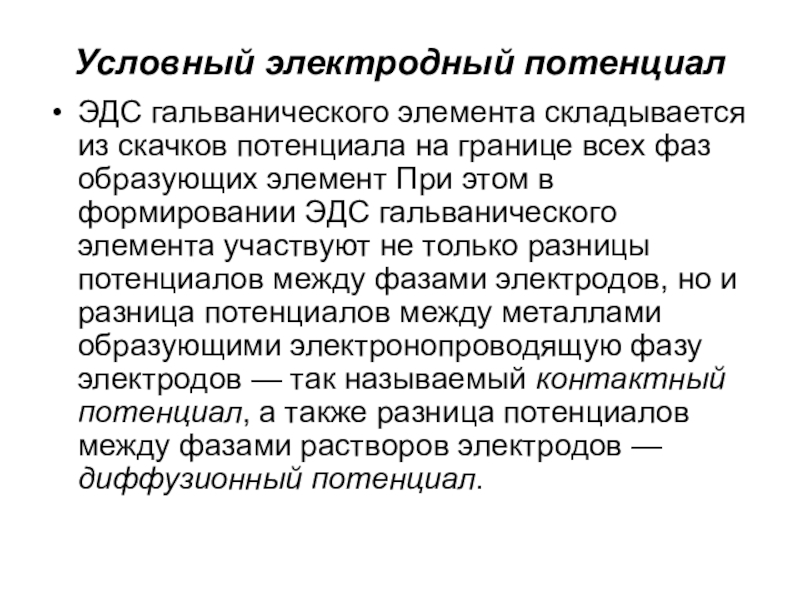

всех фаз образующих элемент При этом в формировании ЭДС гальванического элемента участвуют не только разницы потенциалов между фазами электродов, но и разница потенциалов между металлами образующими электронопроводящую фазу электродов — так называемый контактный потенциал, а также разница потенциалов между фазами растворов электродов — диффузионный потенциал.

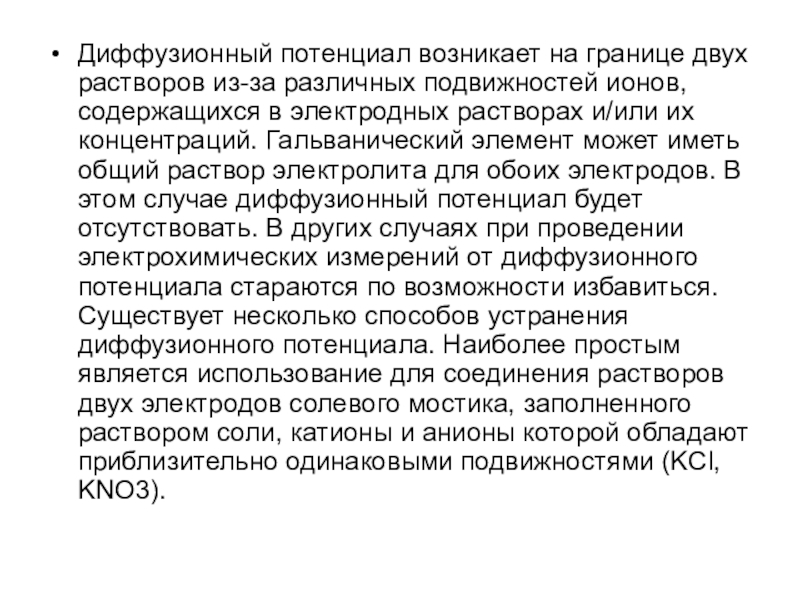

содержащихся в электродных растворах и/или их концентраций. Гальванический элемент может иметь общий раствор электролита для обоих электродов. В этом случае диффузионный потенциал будет отсутствовать. В других случаях при проведении электрохимических измерений от диффузионного потенциала стараются по возможности избавиться. Существует несколько способов устранения диффузионного потенциала. Наиболее простым является использование для соединения растворов двух электродов солевого мостика, заполненного раствором соли, катионы и анионы которой обладают приблизительно одинаковыми подвижностями (KCl, KNO3).

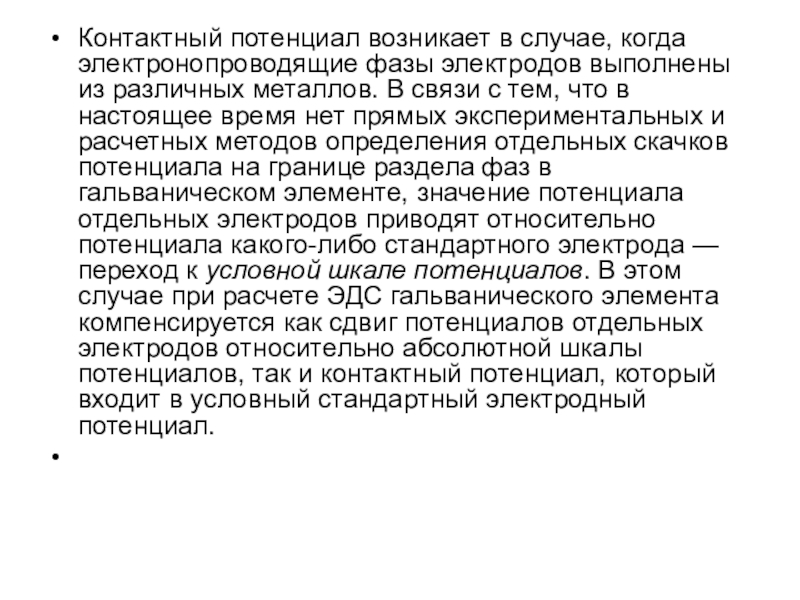

различных металлов. В связи с тем, что в настоящее время нет прямых экспериментальных и расчетных методов определения отдельных скачков потенциала на границе раздела фаз в гальваническом элементе, значение потенциала отдельных электродов приводят относительно потенциала какого-либо стандартного электрода — переход к условной шкале потенциалов. В этом случае при расчете ЭДС гальванического элемента компенсируется как сдвиг потенциалов отдельных электродов относительно абсолютной шкалы потенциалов, так и контактный потенциал, который входит в условный стандартный электродный потенциал.

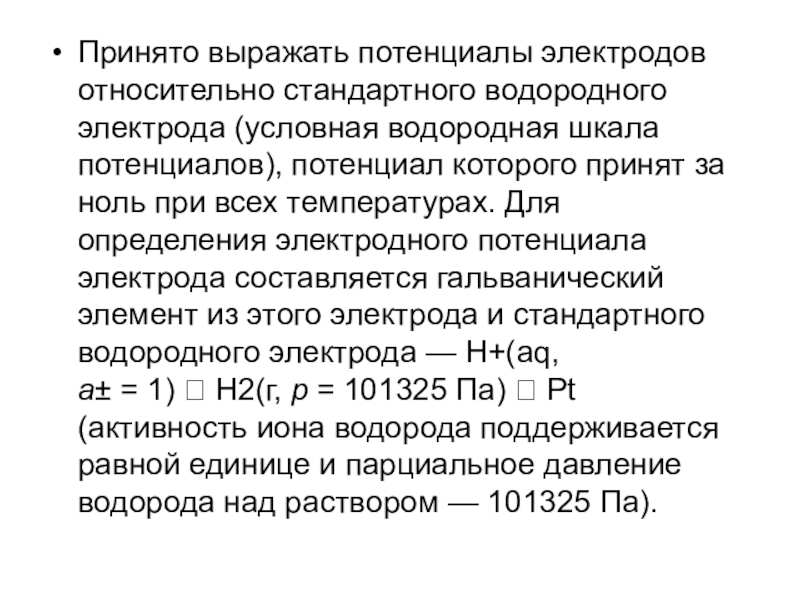

потенциалов), потенциал которого принят за ноль при всех температурах. Для определения электродного потенциала электрода составляется гальванический элемент из этого электрода и стандартного водородного электрода — H+(aq, a± = 1)  H2(г, p = 101325 Па)  Pt (активность иона водорода поддерживается равной единице и парциальное давление водорода над раствором — 101325 Па).

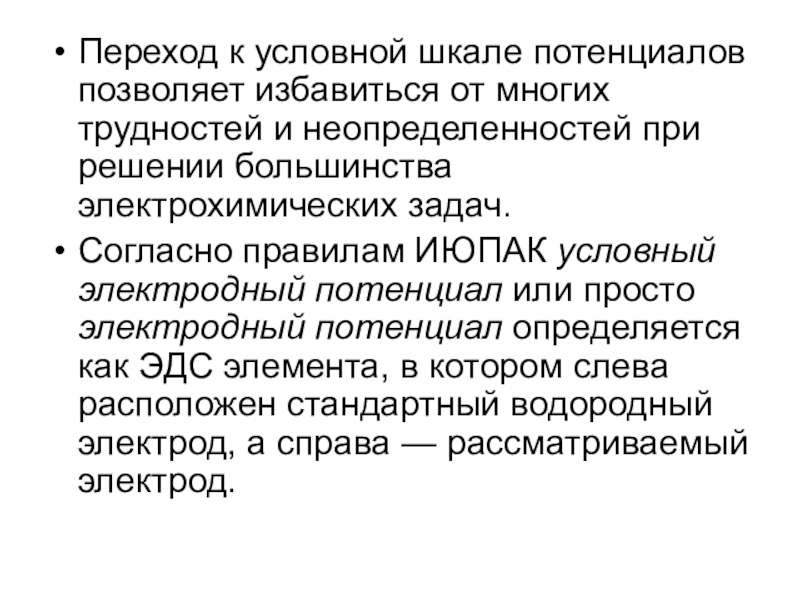

неопределенностей при решении большинства электрохимических задач.
Согласно правилам ИЮПАК условный электродный потенциал или просто электродный потенциал определяется как ЭДС элемента, в котором слева расположен стандартный водородный электрод, а справа — рассматриваемый электрод.

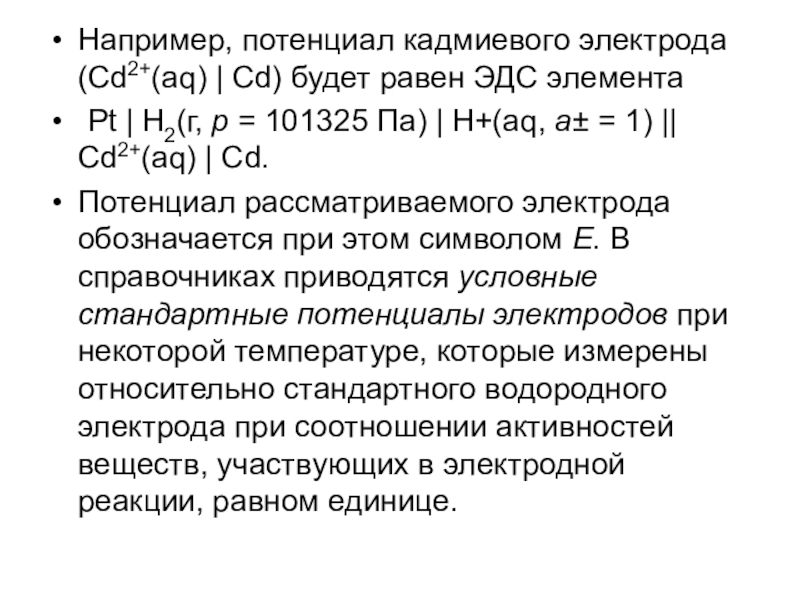

| H2(г, p = 101325 Па) | H+(aq, a± = 1) || Cd2+(aq) | Cd.
Потенциал рассматриваемого электрода обозначается при этом символом E. В справочниках приводятся условные стандартные потенциалы электродов при некоторой температуре, которые измерены относительно стандартного водородного электрода при соотношении активностей веществ, участвующих в электродной реакции, равном единице.

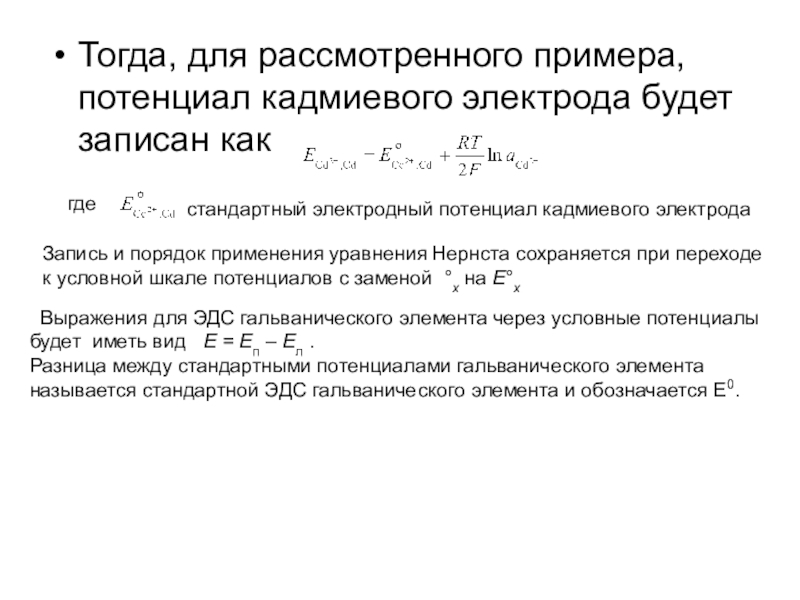

стандартный электродный потенциал кадмиевого электрода

Запись и порядок применения уравнения Нернста сохраняется при переходе
к условной шкале потенциалов с заменой °x на E°x

Выражения для ЭДС гальванического элемента через условные потенциалы будет иметь вид E = Eп – Eл .
Разница между стандартными потенциалами гальванического элемента называется стандартной ЭДС гальванического элемента и обозначается Е0.
