Презентация, доклад на тему Урок-презентация Построение сечений многогранников 10 класс
Содержание
- 1. Урок-презентация Построение сечений многогранников 10 класс
- 2. Слайд 2
- 3. Содержанием работы является построение сечений по точкам, заданным на рёбрах многогранников:2. Пирамиды3. Призмы1. Куба
- 4. АВСDA1B1C1D1Дан куб A B C D A1 B1 C1 D1
- 5. На гранях куба заданы точкиR, P, Q. Требуется построить сечение куба плоскостью, проходящей через заданные точки.АВСDA1B1C1D1RPQ
- 6. Точки Р и Q заданы, как принадлежащие
- 7. Линии PQ и C1D1 лежат в плоскости
- 8. Точки R и E принадлежат плоскости сечения
- 9. RE пересекает A1 D1 в точке F
- 10. Точки и Q, и F принадлежат плоскости
- 11. Линии RE и B1C1, лежащие в плоскости основания куба пересекаются в точке G.АВСDA1B1C1D1RPQEFG
- 12. Точки P и G принадлежат плоскости сечения
- 13. PG пересекает B B1 в точке H
- 14. Точки R и H принадлежат плоскости сечения
- 15. А пятиугольник RHPQF будет искомым сечением куба плоскостью, проходящей через точки R, P, Q.АВСDA1B1C1D1RPQEFGH
- 16. А пятиугольник RHPQF будет искомым сечением куба плоскостью, проходящей через точки R, P, Q.АВСDA1B1C1D1RPQFH

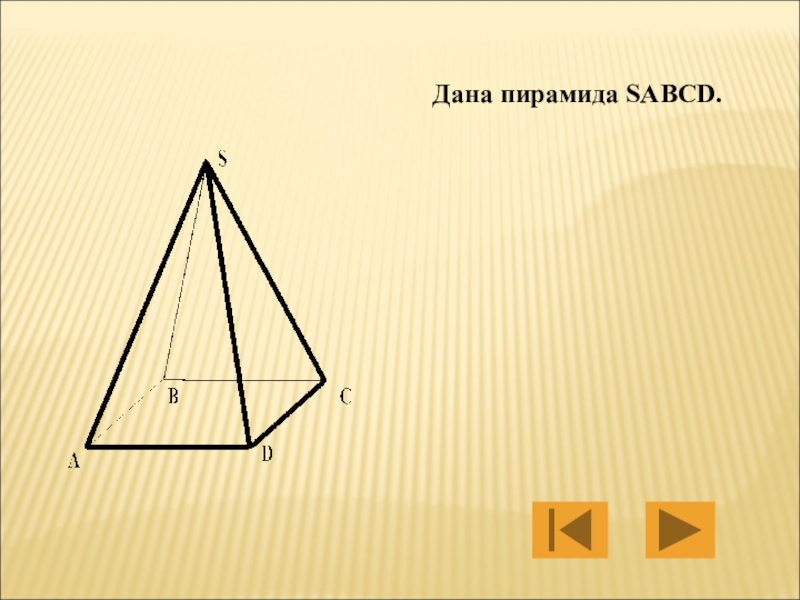

- 17. Дана пирамида SABCD.
- 18. Требуется построить сечение заданной пирамиды плоскостью, проходящей
- 19. MPQТочки M и Q лежат в плоскости
- 20. MPQЛиния QP, соединяющая заданные точки Q и
- 21. MPQЛинии MQ и AD лежат в одной
- 22. MPQЕЛинии PQ и CD лежат в одной
- 23. MPQЕFТочки Е и F принадлежат плоскости сечения
- 24. MPQЕFЛинии EF и BC лежат в одной
- 25. MPQЕFGТочки P и G принадлежат плоскости сечения
- 26. MPQЕFGЛинией пересечения плоскости сечения и плоскости грани
- 27. MPQЕFGHPH будет линией пересечения плоскости сечения и плоскости грани BSC.
- 28. MPQЕFGHНу и наконец, так как точки Mи
- 29. MPQHИ четырёхугольник MHPQ будет искомым сечением пирамиды SABCD плоскостью, проходящей через заданные точкиM, P, Q.ADBC
- 30. Дана трёхгранная призма A B C A1
- 31. Точки D и E принадлежат плоскости грани
- 32. Точки E и F принадлежат плоскости
- 33. Линии DE и A A1 лежат в
- 34. Точка G принадлежит плоскости сечения, так как
- 35. В плоскости грани A A1 B1 Bлинии
- 36. Точки D и L принадлежат плоскости основания
- 37. А четырёхугольник DEFL будет искомым сечением трёхгранной призмы плоскостью,проходящеё через три заданные точки D,E,F.ABCA1B1C1DEFL
- 38. Слайд 38
- 39. Слайд 39

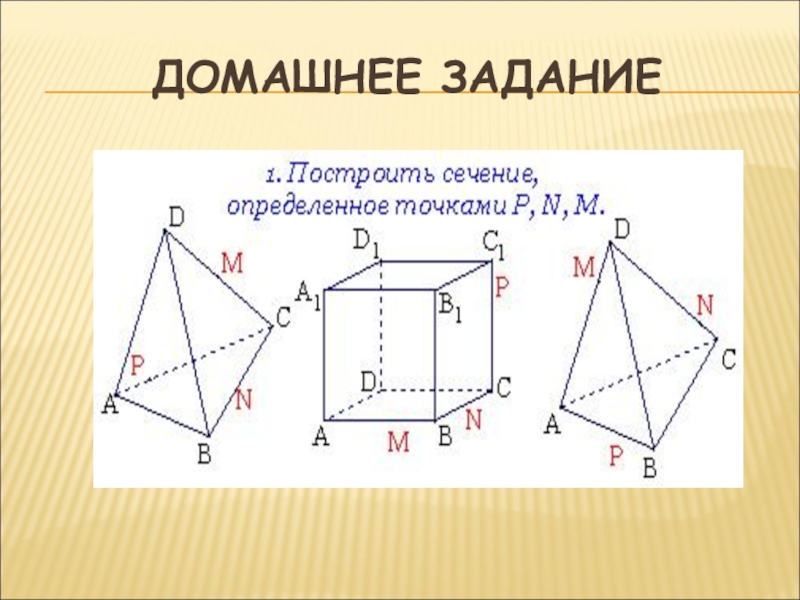

- 40. ДОМАШНЕЕ ЗАДАНИЕ

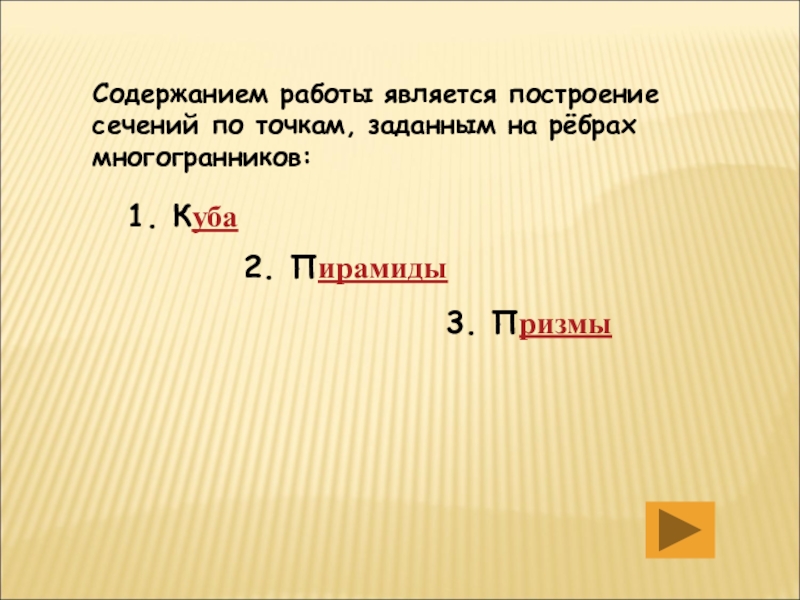

Содержанием работы является построение сечений по точкам, заданным на рёбрах многогранников:2. Пирамиды3. Призмы1. Куба
Слайд 3
Содержанием работы является построение сечений по точкам, заданным на рёбрах многогранников:
2.
Пирамиды
3. Призмы
1. Куба
Слайд 5На гранях куба заданы точки
R, P, Q. Требуется построить
сечение куба
плоскостью,
проходящей через заданные
точки.
проходящей через заданные
точки.
А
В
С
D
A1
B1
C1
D1
R
P
Q
Слайд 6Точки Р и Q заданы, как
принадлежащие плоскости
сечения. В то
же время эти
точки принадлежат плоскости
грани C D D1 C1, следовательно
линия PQ является линий
пересечения этих плоскостей
точки принадлежат плоскости
грани C D D1 C1, следовательно
линия PQ является линий
пересечения этих плоскостей
А
В
С
D
A1
B1
C1
D1
R
P
Q
Слайд 7Линии PQ и C1D1 лежат в
плоскости грани C C1 D1
D.
Найдем точку Е
пересечения линий PQ и
C1 D1.
Найдем точку Е
пересечения линий PQ и
C1 D1.
А
В
С
D
A1
B1
C1
D1
R
P
Q
E

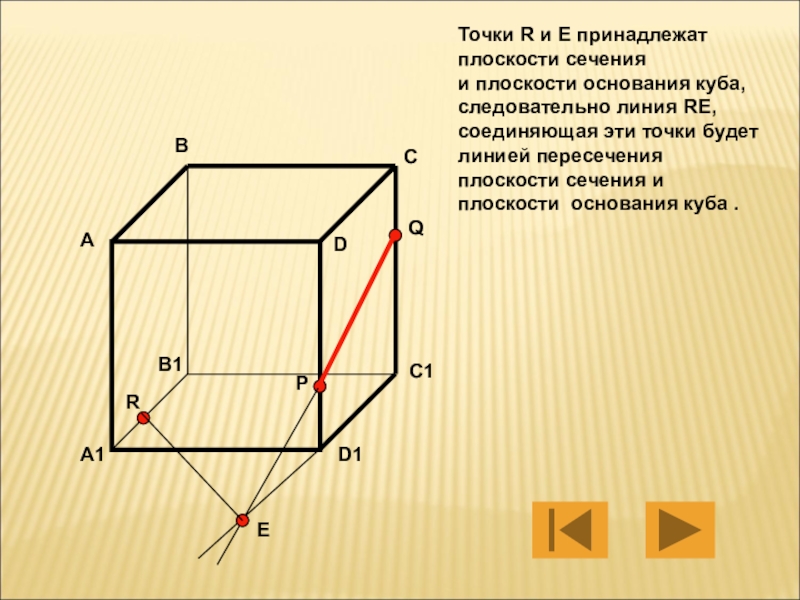

Слайд 8Точки R и E принадлежат
плоскости сечения
и плоскости основания куба,
следовательно линия RE,
соединяющая эти точки будет
линией пересечения
плоскости сечения и
плоскости основания куба .
А
В
С
D
A1
B1
C1
D1
R
P
Q
E

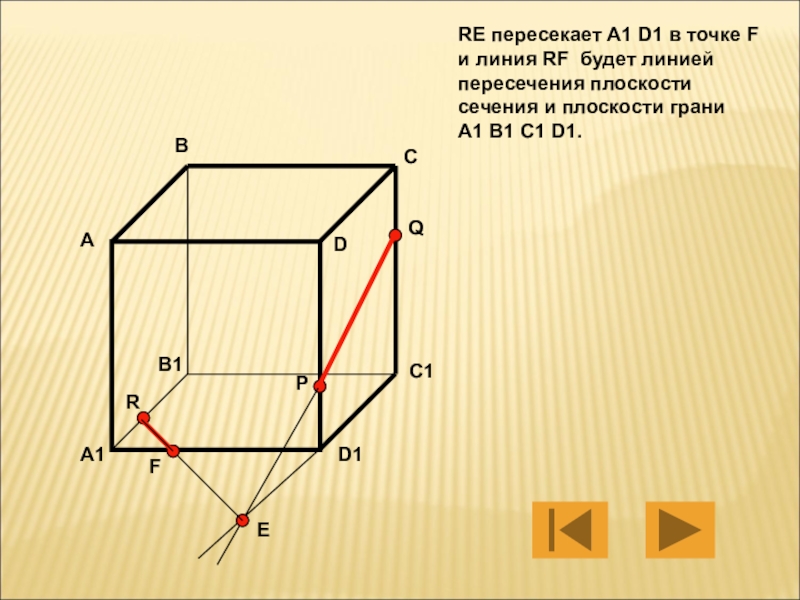

Слайд 9RE пересекает A1 D1 в точке F
и линия RF будет
линией
пересечения плоскости
сечения и плоскости грани
A1 B1 C1 D1.
пересечения плоскости
сечения и плоскости грани
A1 B1 C1 D1.
А
В
С
D
A1
B1
C1
D1
R
P
Q
E
F
Слайд 10Точки и Q, и F принадлежат
плоскости сечения
и плоскости грани
A A1 D1
D, следовательно линия QF
будет линией пересечения
этих плоскостей.
D, следовательно линия QF
будет линией пересечения
этих плоскостей.
А
В
С
D
A1
B1
C1
D1
R
P
Q
E
F

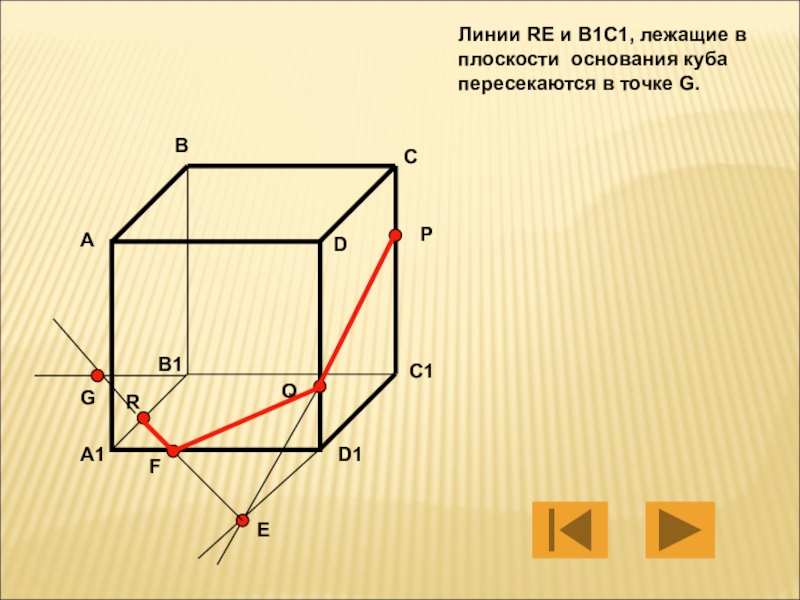

Слайд 11Линии RE и B1C1, лежащие в
плоскости основания куба
пересекаются в
точке G.
А
В
С
D
A1
B1
C1
D1
R
P
Q
E
F
G
Слайд 12Точки P и G принадлежат
плоскости сечения и
плоскости грани B B1
C1 C,
следовательно линия PG
является линией пересечения
этих плоскостей
следовательно линия PG
является линией пересечения
этих плоскостей
А
В
С
D
A1
B1
C1
D1
R
P
Q
E
F
G

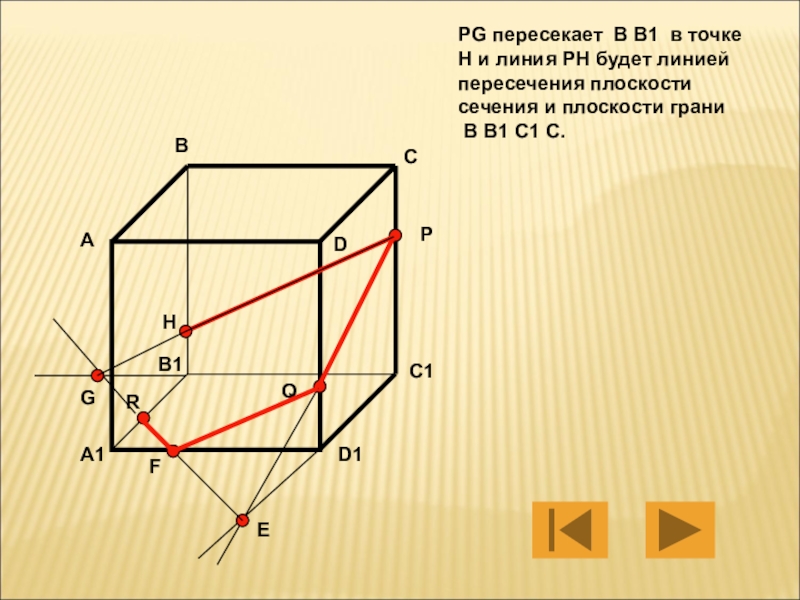

Слайд 13PG пересекает B B1 в точке
H и линия PH будет
линией
пересечения плоскости
сечения и плоскости грани
B B1 C1 C.
пересечения плоскости
сечения и плоскости грани
B B1 C1 C.
А
В
С
D
A1
B1
C1
D1
R
P
Q
E
F
G
H

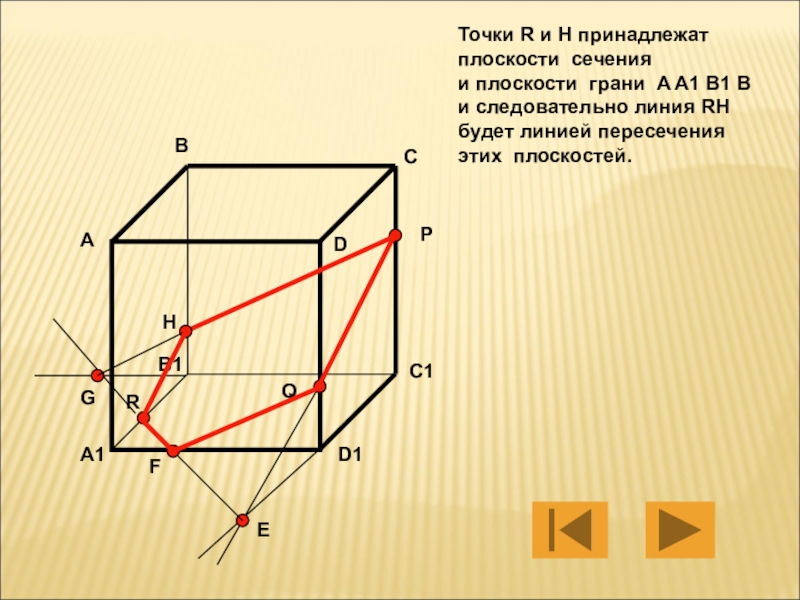

Слайд 14Точки R и H принадлежат
плоскости сечения
и плоскости грани A
A1 B1 B
и следовательно линия RH
будет линией пересечения
этих плоскостей.
и следовательно линия RH
будет линией пересечения
этих плоскостей.
А
В
С
D
A1
B1
C1
D1
R
P
Q
E
F
G
H

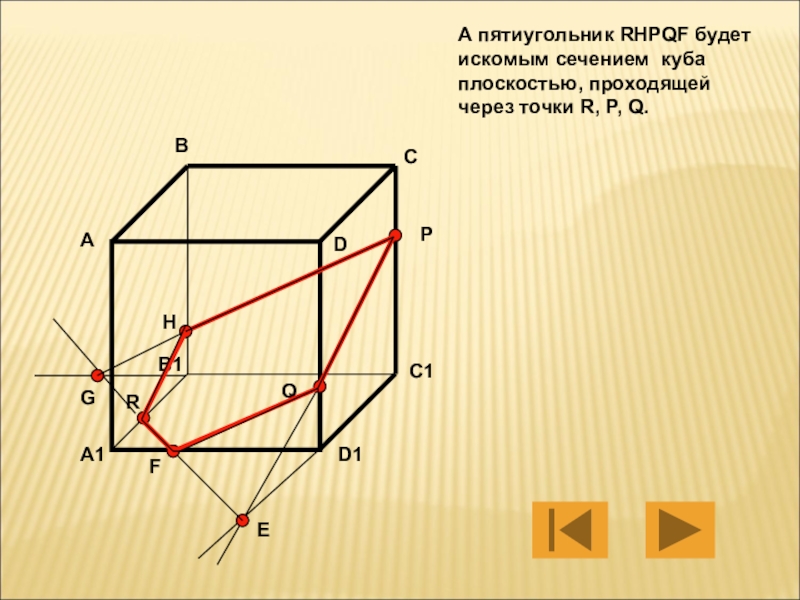

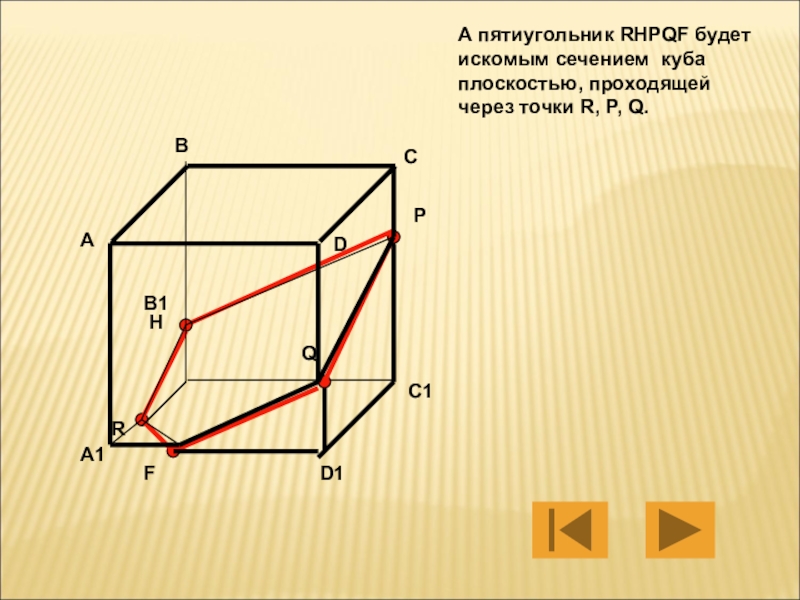

Слайд 15А пятиугольник RHPQF будет
искомым сечением куба
плоскостью, проходящей
через точки
R, P, Q.
А
В
С
D
A1
B1
C1
D1
R
P
Q
E
F
G
H
Слайд 16А пятиугольник RHPQF будет
искомым сечением куба
плоскостью, проходящей
через точки
R, P, Q.
А
В
С
D
A1
B1
C1
D1
R
P
Q
F
H

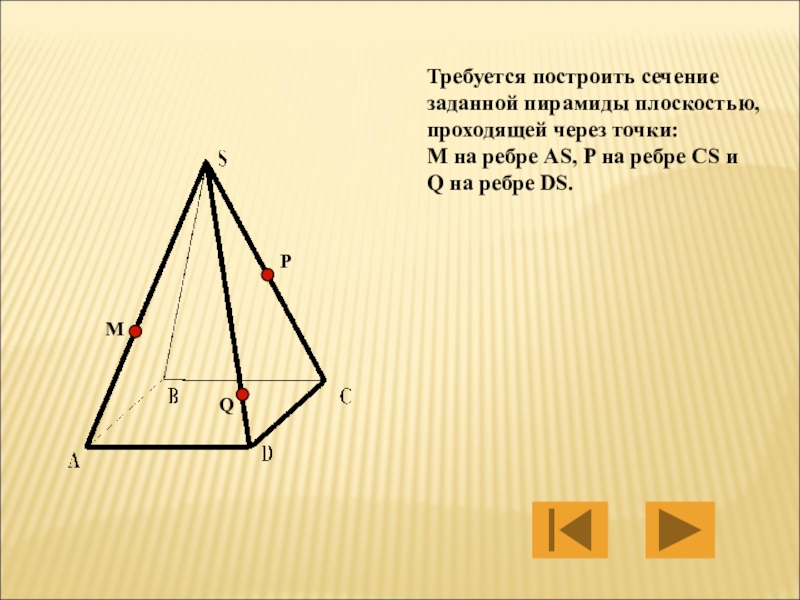

Слайд 18Требуется построить сечение
заданной пирамиды плоскостью,
проходящей через точки:
М на
ребре AS, P на ребре CS и
Q на ребре DS.
Q на ребре DS.
M
P
Q
Слайд 19
M
P
Q
Точки M и Q лежат в плоскости
грани АSD. Линия МQ,
соединяющая эти точки является
линией пересечения плоскости
сечения и плоскости грани ASD.
Слайд 20
M
P
Q
Линия QP, соединяющая
заданные точки Q и P, является
линией пересечения
плоскости
сечения и плоскости грани DSC.
сечения и плоскости грани DSC.
Слайд 21
M
P
Q
Линии MQ и AD лежат в одной
плоскости грани ASD. Найдём
точку Е, как точку пересечения
линий MQ и AD.
Точка Е будет принадлежать
искомой плоскости сечения, так
как она принадлежит линии MQ,
лежащей в этой плоскости.
Е
Слайд 22
M
P
Q
Е
Линии PQ и CD лежат в одной
плоскости грани CSD. Найдём
точку F, как точку пересечения
линий PQ и CD.
Точка F, как и точка Е, будет
принадлежать искомой плоскости
сечения, так как она принадлежит
линии PQ, лежащей в этой
плоскости.
F
Слайд 23
M
P
Q
Е
F

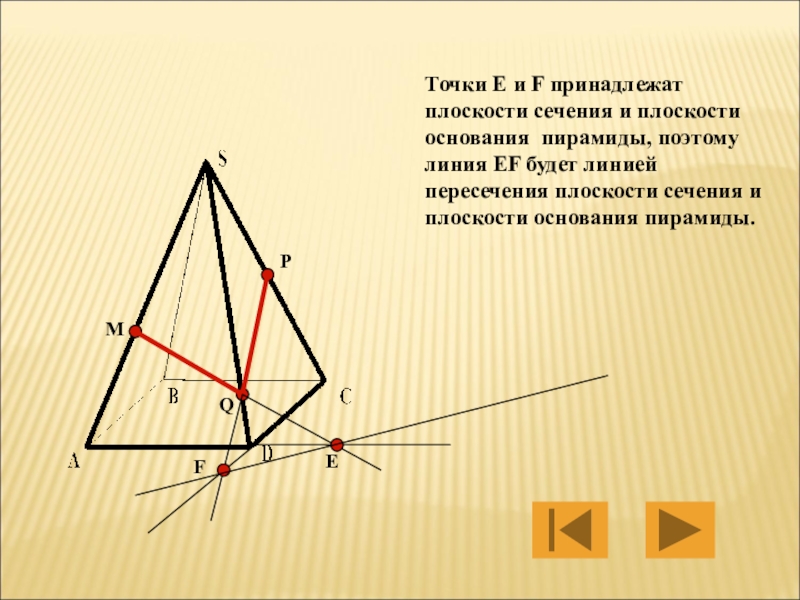

Точки Е и F принадлежат
плоскости сечения и плоскости
основания пирамиды,
поэтому
линия EF будет линией
пересечения плоскости сечения и
плоскости основания пирамиды.
линия EF будет линией
пересечения плоскости сечения и
плоскости основания пирамиды.
Слайд 24
M
P
Q
Е
F
Линии EF и BC лежат в одной
плоскости основания пирамиды
ABCD.
Найдём точку G, как точку
пересечения линий EF и BC.
Точка G будет принадлежать
искомой плоскости сечения, так
как она принадлежит линии EF,
лежащей в этой плоскости.
пересечения линий EF и BC.
Точка G будет принадлежать
искомой плоскости сечения, так
как она принадлежит линии EF,
лежащей в этой плоскости.
G
Слайд 25
M
P
Q
Е
F
G

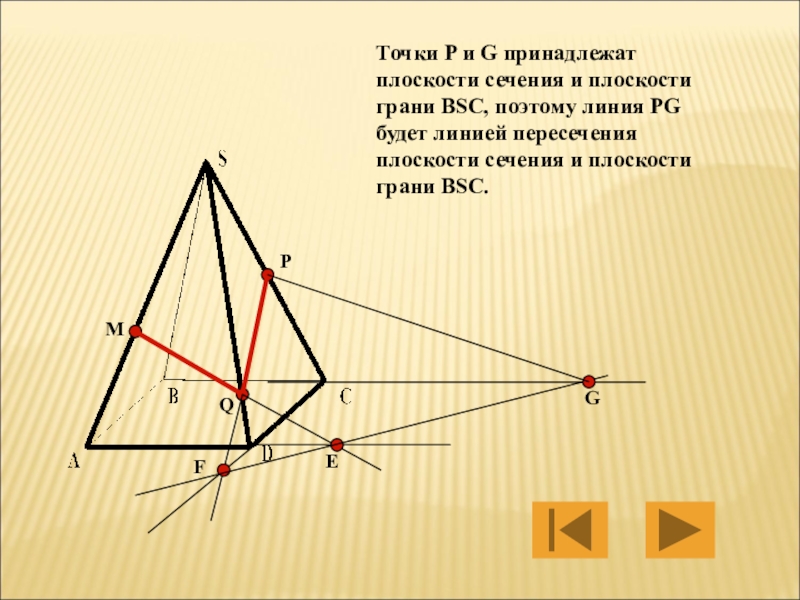

Точки P и G принадлежат
плоскости сечения и плоскости
грани BSC,
поэтому линия PG
будет линией пересечения
плоскости сечения и плоскости
грани BSC.
будет линией пересечения
плоскости сечения и плоскости
грани BSC.
Слайд 26
M
P
Q
Е
F
G
Линией пересечения плоскости
сечения и плоскости грани BSC
будет линия
, являющаяся
продолжением PG, которая пересечёт
ребро BS пирамиды в точке H.
продолжением PG, которая пересечёт
ребро BS пирамиды в точке H.
H
Слайд 28
M
P
Q
Е
F
G
H

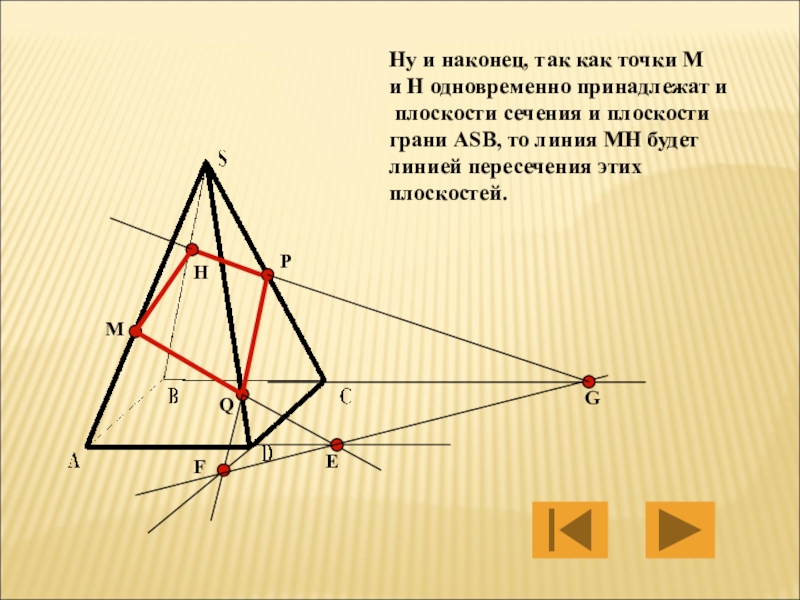

Ну и наконец, так как точки M
и H одновременно принадлежат и
плоскости сечения и плоскости
грани ASB, то линия MH будет
линией пересечения этих
плоскостей.
грани ASB, то линия MH будет
линией пересечения этих
плоскостей.
Слайд 29
M
P
Q
H

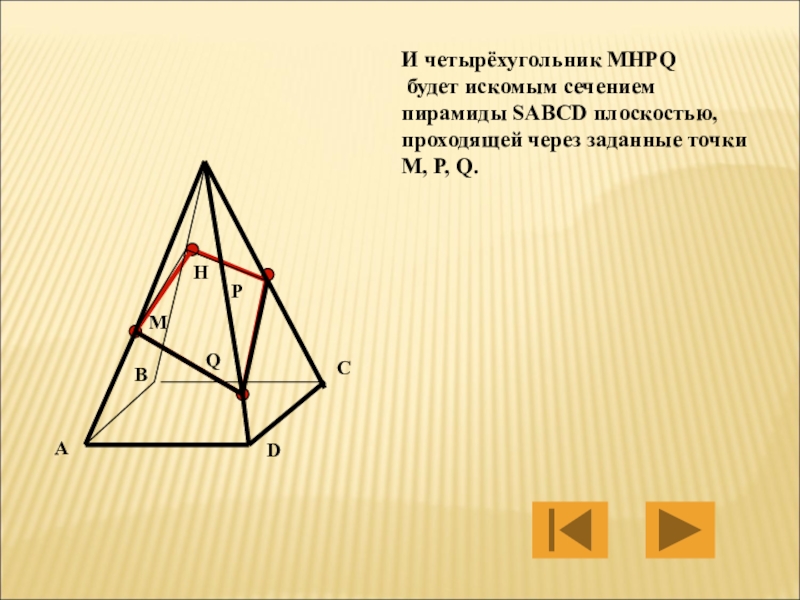

И четырёхугольник MHPQ
будет искомым сечением
пирамиды SABCD плоскостью,
проходящей через
заданные точки
M, P, Q.
M, P, Q.
A
D
B
C
Слайд 30
Дана трёхгранная призма
A B C A1 B1 C1. Требуется
построить
сечение призмы
плоскостью, проходящей
через три заданные точки
D, E, и F.
плоскостью, проходящей
через три заданные точки
D, E, и F.
A
B
C
A1
B1
C1
D
E
F
Слайд 31

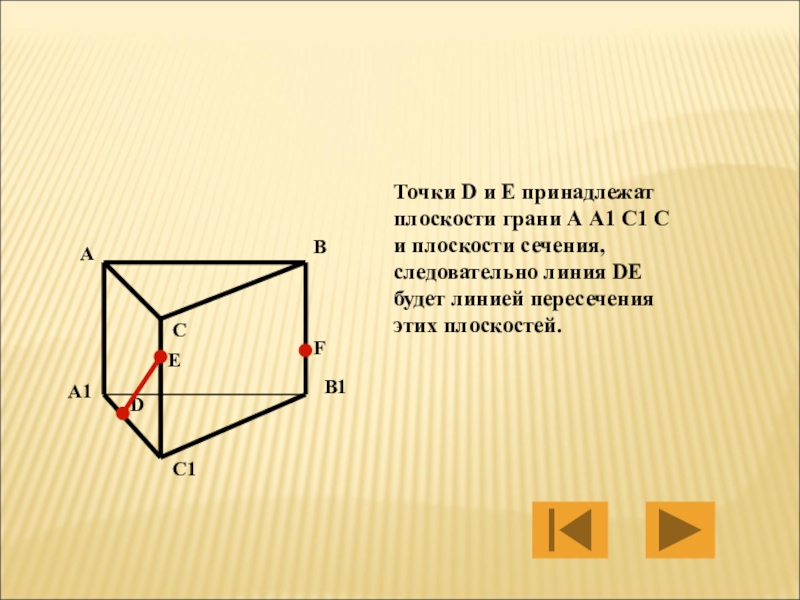

Точки D и E принадлежат
плоскости грани А А1 С1 С
и плоскости сечения,
следовательно линия DE
будет линией пересечения
этих плоскостей.
следовательно линия DE
будет линией пересечения
этих плоскостей.
A
B
C
A1
B1
C1
D
E
F
Слайд 32
Точки E и F принадлежат
плоскости грани B C C1
B1 и плоскости сечения,
следовательно линия EF
будет линией пересечения
этих плоскостей.
следовательно линия EF
будет линией пересечения
этих плоскостей.
A
B
C
A1
B1
C1
D
E
F
Слайд 33

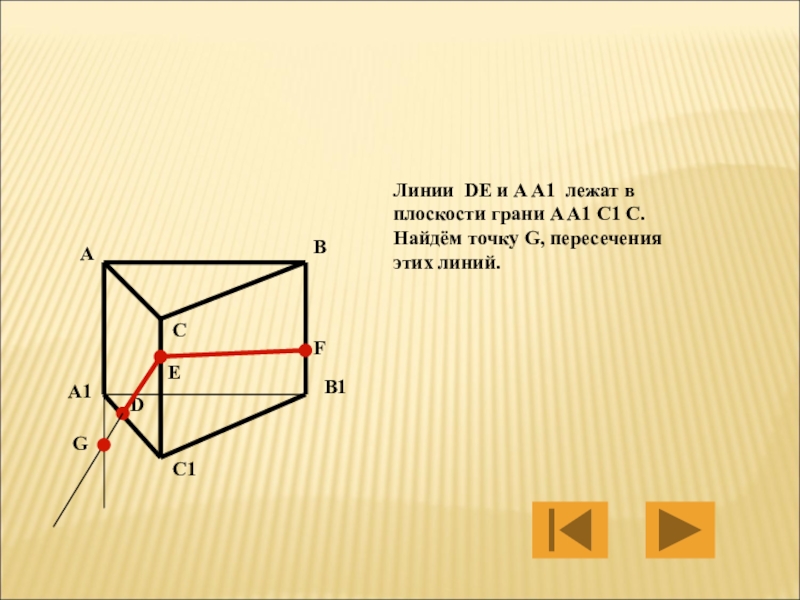

Линии DE и A A1 лежат в
плоскости грани A A1
C1 C.
Найдём точку G, пересечения
этих линий.
Найдём точку G, пересечения
этих линий.
A
B
C
A1
B1
C1
D
E
F
G
Слайд 34

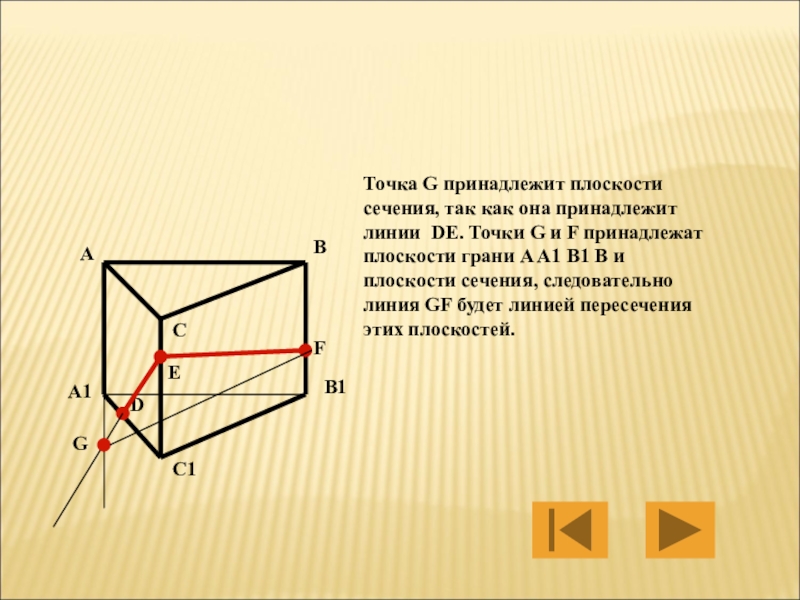

Точка G принадлежит плоскости
сечения, так как она принадлежит
линии DE.
Точки G и F принадлежат
плоскости грани A A1 B1 B и
плоскости сечения, следовательно
линия GF будет линией пересечения
этих плоскостей.
плоскости грани A A1 B1 B и
плоскости сечения, следовательно
линия GF будет линией пересечения
этих плоскостей.
A
B
C
A1
B1
C1
D
E
F
G
Слайд 35
В плоскости грани A A1 B1 B
линии GF и A1 B1
пересекаются
в точке L. Точки F и L принадлежат
плоскости грани A A1 B1 B и
плоскости сечения, следовательно
линия FL будет линией пересечения
этих плоскостей.
в точке L. Точки F и L принадлежат
плоскости грани A A1 B1 B и
плоскости сечения, следовательно
линия FL будет линией пересечения
этих плоскостей.
A
B
C
A1
B1
C1
D
E
F
G
L
Слайд 36
Точки D и L принадлежат
плоскости основания призмы
A1 B1 C1
и плоскости сечения,
следовательно линия DL будет
линией пересечения этих
плоскостей.
следовательно линия DL будет
линией пересечения этих
плоскостей.
A
B
C
A1
B1
C1
D
E
F
G
L
Слайд 37

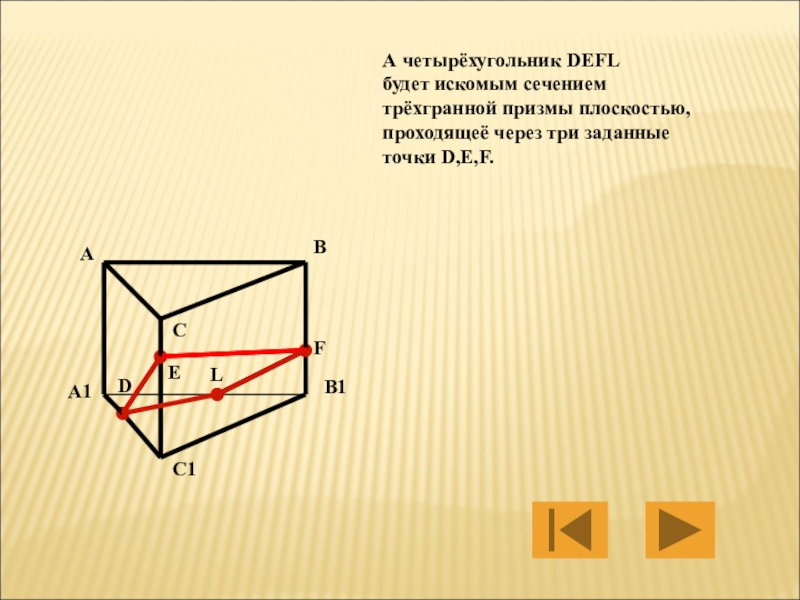

А четырёхугольник DEFL
будет искомым сечением
трёхгранной призмы плоскостью,
проходящеё через три
заданные
точки D,E,F.
точки D,E,F.
A
B
C
A1
B1
C1
D
E
F
L
