Презентация, доклад к уроку по геометрии на тему Уголковый отражатель (7 класс)
Содержание
- 1. Презентация к уроку по геометрии на тему Уголковый отражатель (7 класс)
- 2. 2) Что дает возможность водителю автомобиля видеть ночью движущийся впереди велосипед?
- 3. Проведем физические эксперименты
- 4. Слайд 4
- 5. Слайд 5
- 6. Слайд 6
- 7. Физическая сторона ясна «Угол падения, равен углу
- 8. А S
- 9. А S
- 10. Слайд 10
- 11. Слайд 11
- 12. Слайд 12
- 13. Слайд 13
- 14. Слайд 14
- 15. 2) Что дает возможность водителю автомобиля видеть ночью идущий впереди велосипед? КАТАФОТ
- 16. Слайд 16
- 17. КАТАФОТЫ: 1) боковые; 2)задние; 3) передние
- 18. Светоотражающие полоски, вставки, покрытия, краски, ткани и полимерыДЛЯ НАШЕЙ БЕЗОПАСНОСТИ
- 19. КОФЕ ЧАЙ

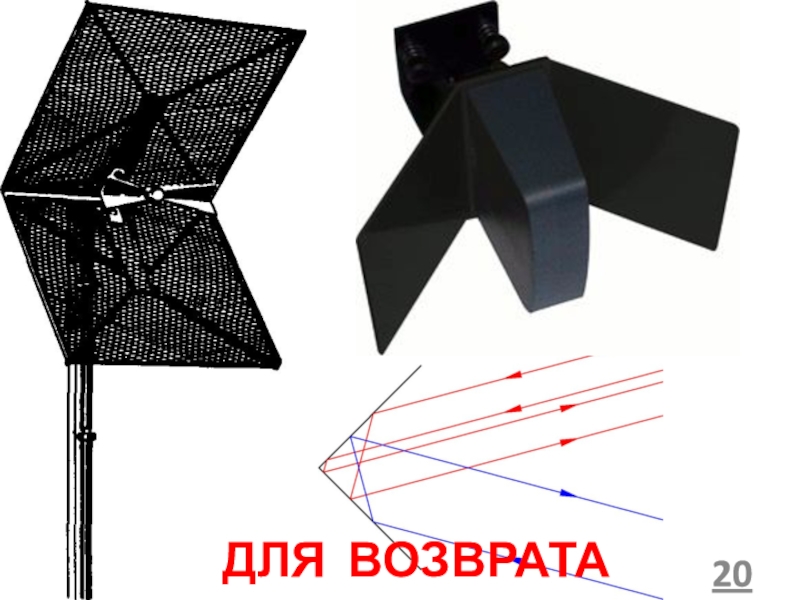

- 20. ДЛЯ ВОЗВРАТА СИГНАЛА
- 21. Wi-Fi антенна с уголковым рефлектором.Моделирование радиолокационных отражателейТакая
- 22. Слайд 22
- 23. Высокоорбитальный пассивный лазерный спутник Эталон, запущенный на
- 24. 1-сферический ретрорефлектор для КА «Метеор-3М №1» 2-
- 25. Слайд 25
- 26. Мачты яхт оснащают уголковыми зеркальными отражателями. Маленькое
- 27. 8 уголковых отражателей. Они способны отправить обратно сигнал, пришедший с любой стороны.
- 28. Самолет-разведчик, летящий вдоль границы, не залетая на
- 29. Слайд 29
- 30. Такая горка сферических отражателей способна защитить человека от сильнейшей радиации
- 31. Слайд 31
- 32. В каком месте следует набирать воду, чтобы
- 33. «УГОЛКОВЫЙ Тема урокаДомашнее задание п. 36* (стр. 79-80)ОТРАЖАТЕЛЬ»

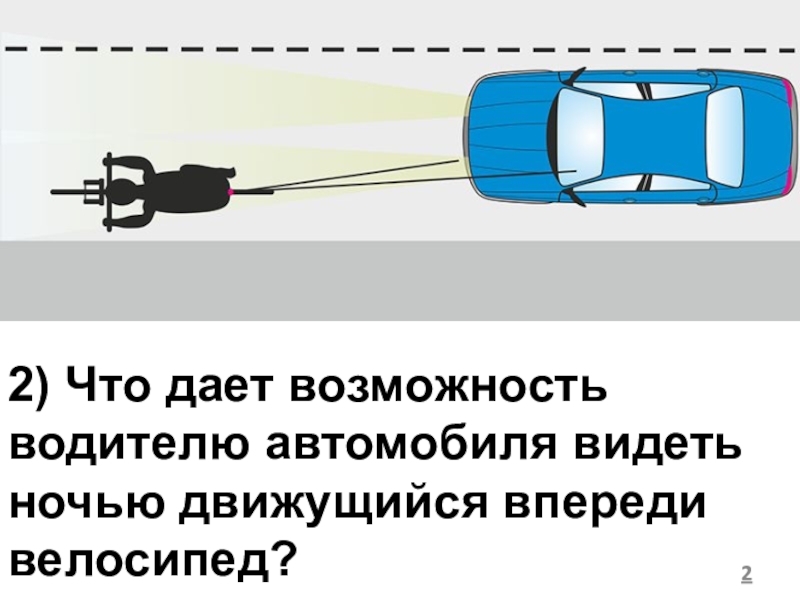

2) Что дает возможность водителю автомобиля видеть ночью движущийся впереди велосипед?

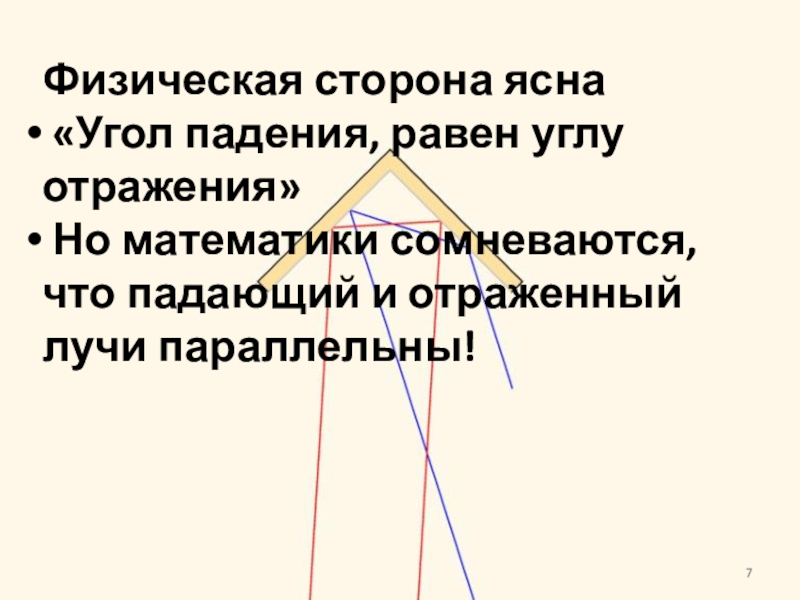

Слайд 7Физическая сторона ясна
«Угол падения, равен углу отражения»
Но
математики сомневаются, что падающий и отраженный лучи параллельны!

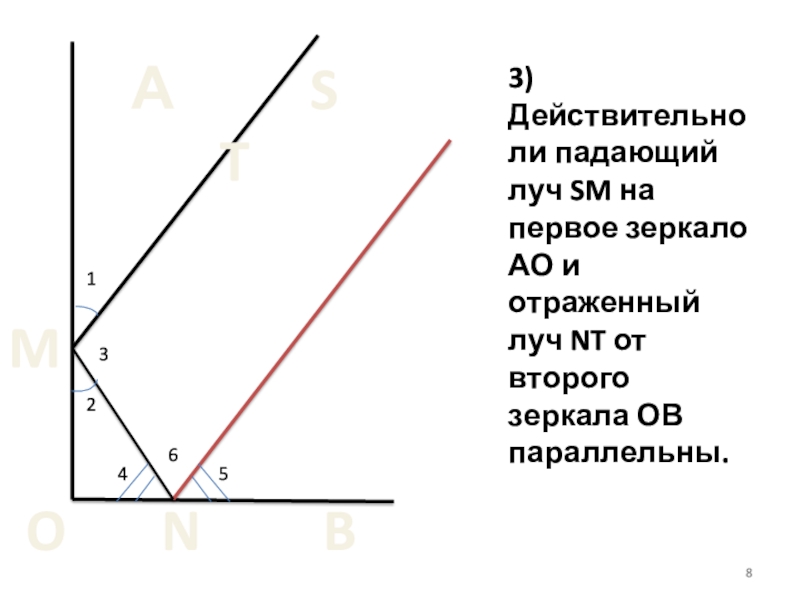

Слайд 8А S
T
M
O N B
1
2
4
5
3
6
3) Действительно ли падающий луч SM на первое зеркало АО и отраженный луч NT от второго зеркала ОВ параллельны.
Слайд 9А S
T
M
O N B
1
2
4
5
3
6
1) Равны углы: 1 и 2 по x – углы
падения и отражения
3) Сумма углов 2 и 4 равна 90 градусов - сумма острых углов прямоугольного треугольника, т.е. угол 4 равен (90-x)
6) Сумма углов 3 и 6 равна 180 градусов, т.к. (180-2х)+2х=180, но они еще односторонние при
прямых MS и NT и cекущей MN, значит, MS параллельна NT
Угол 3 равен (180-2x) –
составляет в сумме с углами 1 и 2
развернутый
4) Равны углы: 4 и 5 по (90-x) – углы падения и отражения
5) Угол 6 равен 180-(90-x)-(90-x)=2x –
составляет в сумме с углами 3 и 4
развернутый

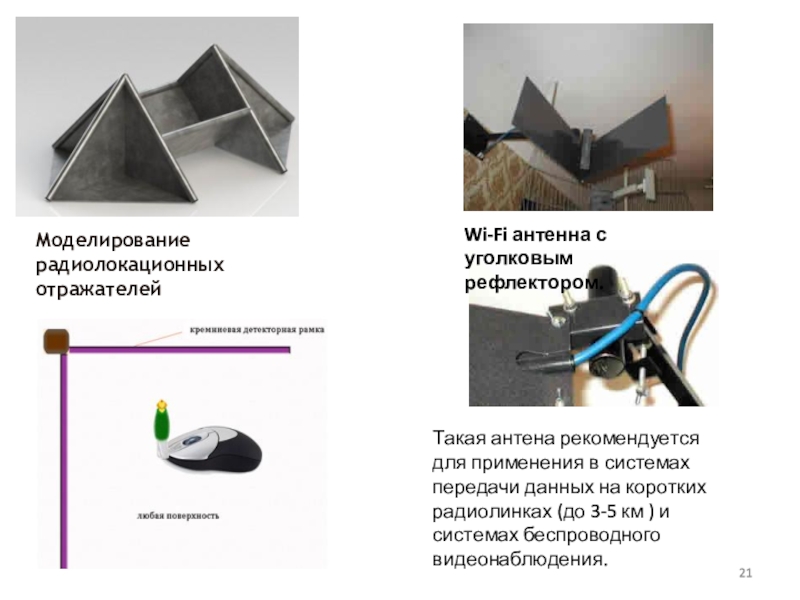

Слайд 21Wi-Fi антенна с уголковым
рефлектором.
Моделирование
радиолокационных
отражателей
Такая антена рекомендуется для применения
в системах передачи данных на коротких радиолинках (до 3-5 км ) и системах беспроводного видеонаблюдения.
Слайд 23Высокоорбитальный пассивный лазерный спутник Эталон, запущенный на орбиту для уточнения модели
движения навигационных КА ГЛОНАСС
Низкоорбитальный пассивный лазерный спутник «Ларец»
для калибровки радио- и оптических локаторов
Призменный уголковый отражатель
для построения ретрорефлекторных
систем и пассивных космических аппаратов
Низкоорбитальный пассивный лазерный спутник Westpac с ошибкой цели 0,5 мм
для исследования движения литосферных плит
Слайд 241-сферический ретрорефлектор для КА «Метеор-3М №1»
2- пассивный сферический спутник BLITS
Панели лазерных
отражателей для экспериментальных космических аппаратов системы
GALILEO (GIOVE-A и GIOVE-B)
GALILEO (GIOVE-A и GIOVE-B)
Слайд 26Мачты яхт оснащают уголковыми зеркальными отражателями. Маленькое трехгранное зеркало отражает импульс
радара гораздо сильнее, чем корпус судна
Слайд 28Самолет-разведчик, летящий вдоль границы, не залетая на территорию чужой страны, «просматривает»
ее лучом радара. Потом, на земле, после обработки данных, получается подробнейшая карта чужой территории, да какая карта!
Скажете СКАЗКА?
Скажете СКАЗКА?
Слайд 32В каком месте следует набирать воду, чтобы как можно быстрее подать
ее к горящему дому?
Это кратчайший путь от горящего дома до стоянки пожарной команды. ‘ Угол падения', под которым пожарная машина достигнет реки, должен быть равен 'углу отражения', под которым она помчится к месту пожара.
