Презентация, доклад на тему Зарамагские ГЭС. Проект выполнен уч-ся МБОУ СОШ №40 г. Владикавказ, руководитель Битарова М.Г..

10 «Б» класса
Арутюнянц Диана,
Касохова Нелли.

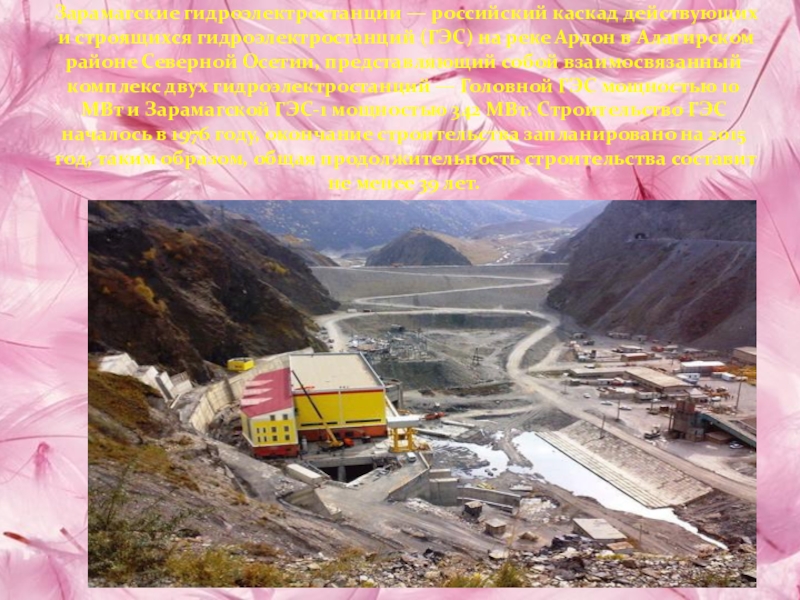

реке Ардон в Алагирском районе Северной Осетии, представляющий собой взаимосвязанный комплекс двух гидроэлектростанций — Головной ГЭС мощностью 10 МВт и Зарамагской ГЭС-1 мощностью 342 МВт. Строительство ГЭС началось в 1976 году, окончание строительства запланировано на 2015 год, таким образом, общая продолжительность строительства составит не менее 39 лет.

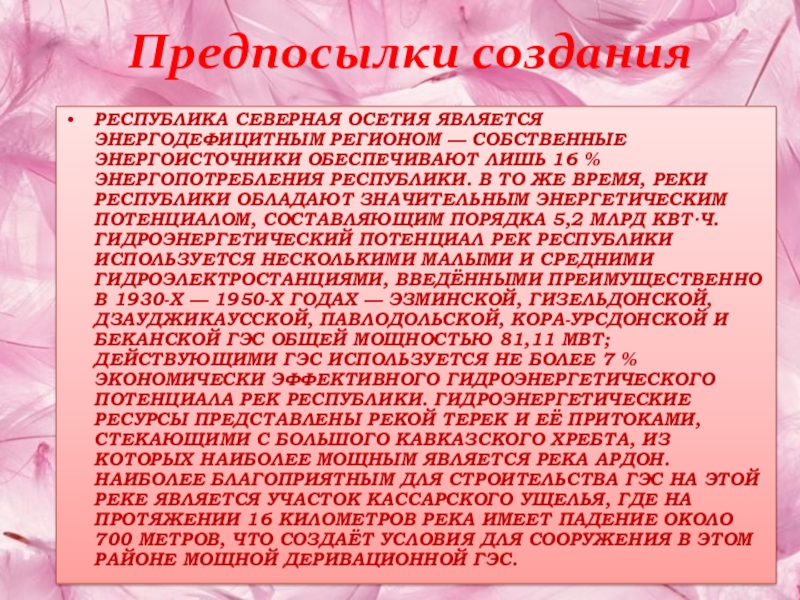

ЛИШЬ 16 % ЭНЕРГОПОТРЕБЛЕНИЯ РЕСПУБЛИКИ. В ТО ЖЕ ВРЕМЯ, РЕКИ РЕСПУБЛИКИ ОБЛАДАЮТ ЗНАЧИТЕЛЬНЫМ ЭНЕРГЕТИЧЕСКИМ ПОТЕНЦИАЛОМ, СОСТАВЛЯЮЩИМ ПОРЯДКА 5,2 МЛРД КВТ·Ч. ГИДРОЭНЕРГЕТИЧЕСКИЙ ПОТЕНЦИАЛ РЕК РЕСПУБЛИКИ ИСПОЛЬЗУЕТСЯ НЕСКОЛЬКИМИ МАЛЫМИ И СРЕДНИМИ ГИДРОЭЛЕКТРОСТАНЦИЯМИ, ВВЕДЁННЫМИ ПРЕИМУЩЕСТВЕННО В 1930-Х — 1950-Х ГОДАХ — ЭЗМИНСКОЙ, ГИЗЕЛЬДОНСКОЙ, ДЗАУДЖИКАУССКОЙ, ПАВЛОДОЛЬСКОЙ, КОРА-УРСДОНСКОЙ И БЕКАНСКОЙ ГЭС ОБЩЕЙ МОЩНОСТЬЮ 81,11 МВТ; ДЕЙСТВУЮЩИМИ ГЭС ИСПОЛЬЗУЕТСЯ НЕ БОЛЕЕ 7 % ЭКОНОМИЧЕСКИ ЭФФЕКТИВНОГО ГИДРОЭНЕРГЕТИЧЕСКОГО ПОТЕНЦИАЛА РЕК РЕСПУБЛИКИ. ГИДРОЭНЕРГЕТИЧЕСКИЕ РЕСУРСЫ ПРЕДСТАВЛЕНЫ РЕКОЙ ТЕРЕК И ЕЁ ПРИТОКАМИ, СТЕКАЮЩИМИ С БОЛЬШОГО КАВКАЗСКОГО ХРЕБТА, ИЗ КОТОРЫХ НАИБОЛЕЕ МОЩНЫМ ЯВЛЯЕТСЯ РЕКА АРДОН. НАИБОЛЕЕ БЛАГОПРИЯТНЫМ ДЛЯ СТРОИТЕЛЬСТВА ГЭС НА ЭТОЙ РЕКЕ ЯВЛЯЕТСЯ УЧАСТОК КАССАРСКОГО УЩЕЛЬЯ, ГДЕ НА ПРОТЯЖЕНИИ 16 КИЛОМЕТРОВ РЕКА ИМЕЕТ ПАДЕНИЕ ОКОЛО 700 МЕТРОВ, ЧТО СОЗДАЁТ УСЛОВИЯ ДЛЯ СООРУЖЕНИЯ В ЭТОМ РАЙОНЕ МОЩНОЙ ДЕРИВАЦИОННОЙ ГЭС.

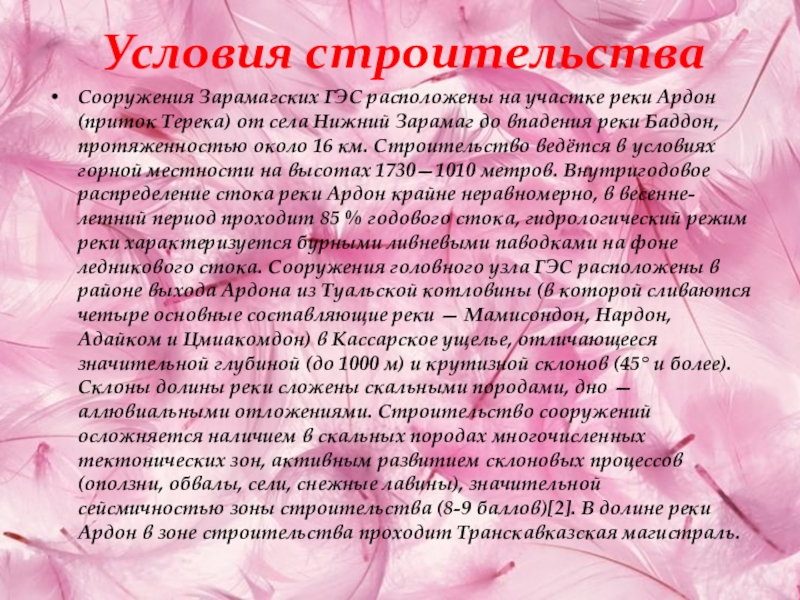

от села Нижний Зарамаг до впадения реки Баддон, протяженностью около 16 км. Строительство ведётся в условиях горной местности на высотах 1730—1010 метров. Внутригодовое распределение стока реки Ардон крайне неравномерно, в весенне-летний период проходит 85 % годового стока, гидрологический режим реки характеризуется бурными ливневыми паводками на фоне ледникового стока. Сооружения головного узла ГЭС расположены в районе выхода Ардона из Туальской котловины (в которой сливаются четыре основные составляющие реки — Мамисондон, Нардон, Адайком и Цмиакомдон) в Кассарское ущелье, отличающееся значительной глубиной (до 1000 м) и крутизной склонов (45° и более). Склоны долины реки сложены скальными породами, дно — аллювиальными отложениями. Строительство сооружений осложняется наличием в скальных породах многочисленных тектонических зон, активным развитием склоновых процессов (оползни, обвалы, сели, снежные лавины), значительной сейсмичностью зоны строительства (8-9 баллов)[2]. В долине реки Ардон в зоне строительства проходит Транскавказская магистраль.

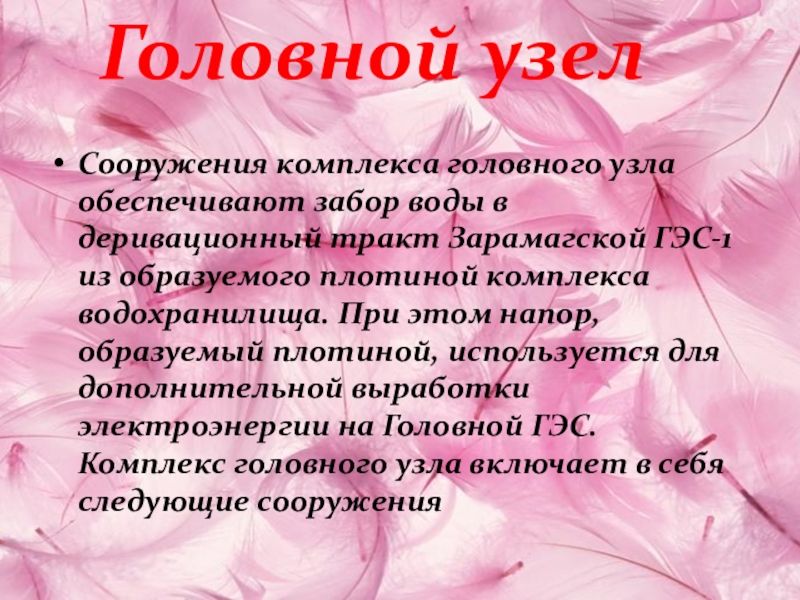

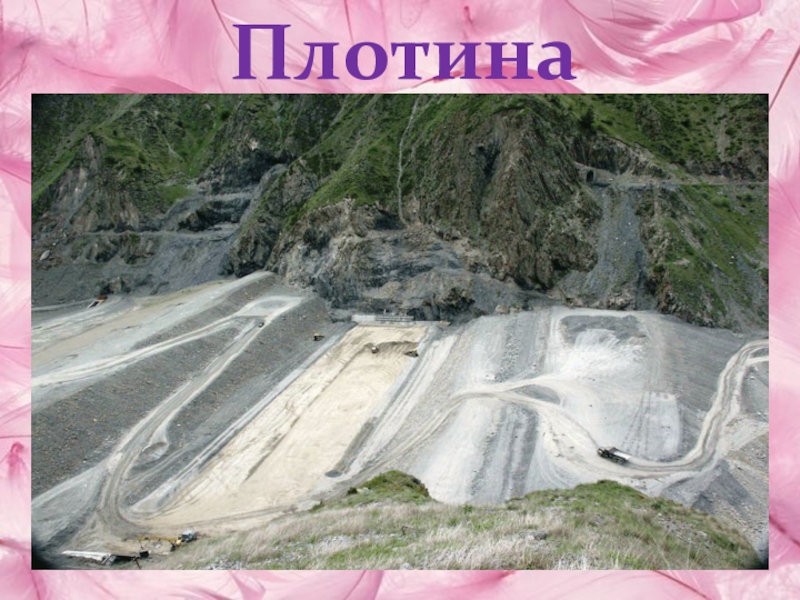

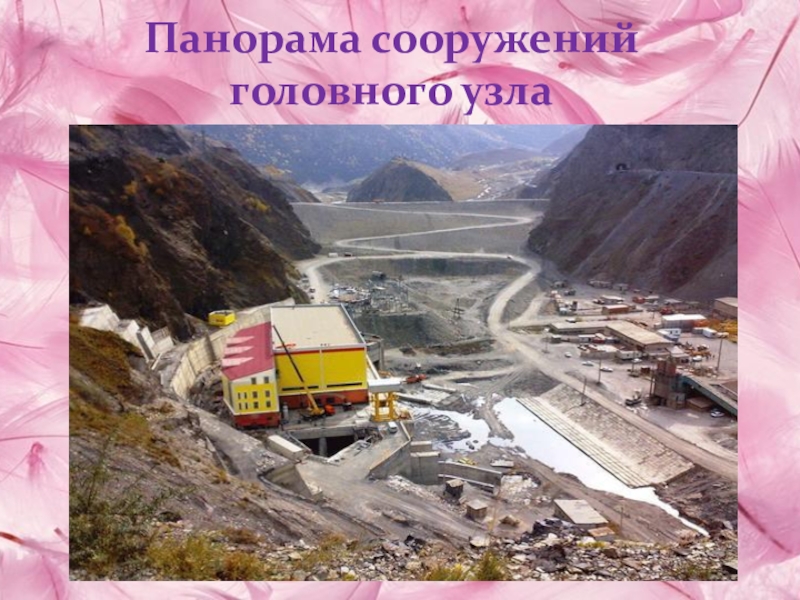

Зарамагской ГЭС-1 из образуемого плотиной комплекса водохранилища. При этом напор, образуемый плотиной, используется для дополнительной выработки электроэнергии на Головной ГЭС. Комплекс головного узла включает в себя следующие сооружения

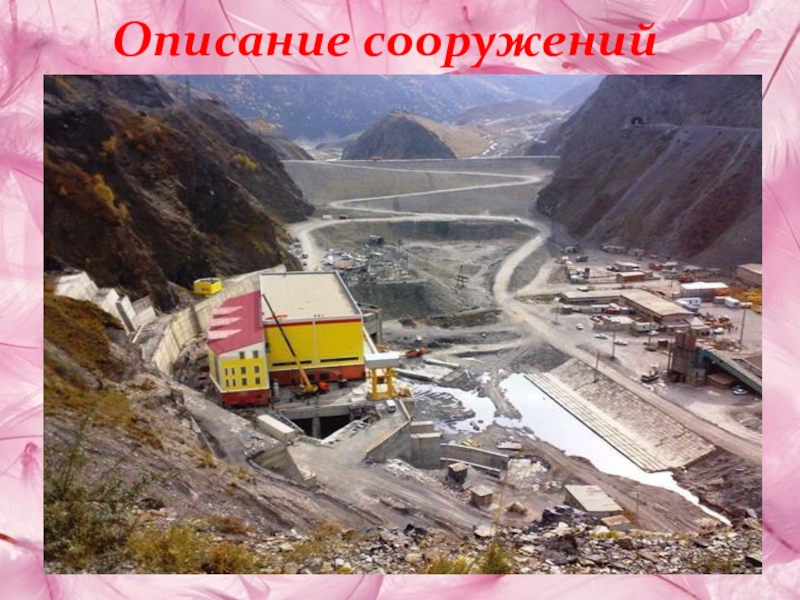

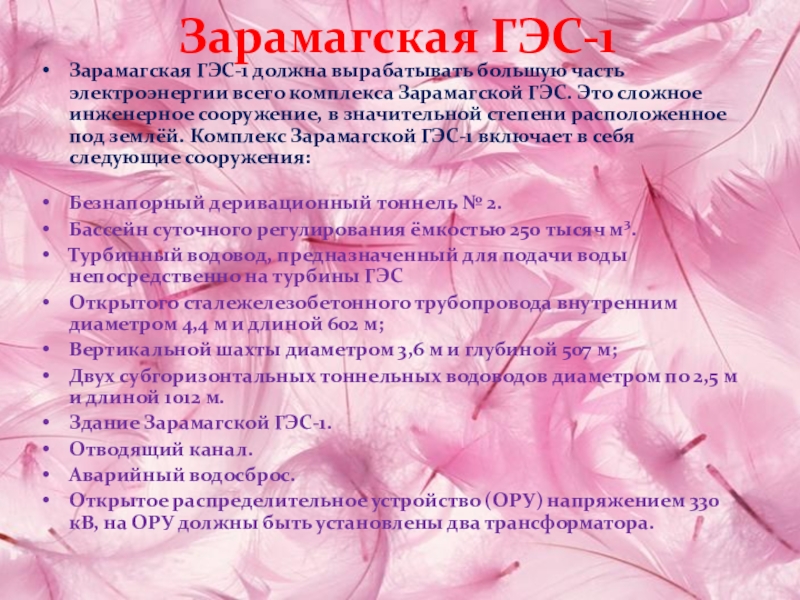

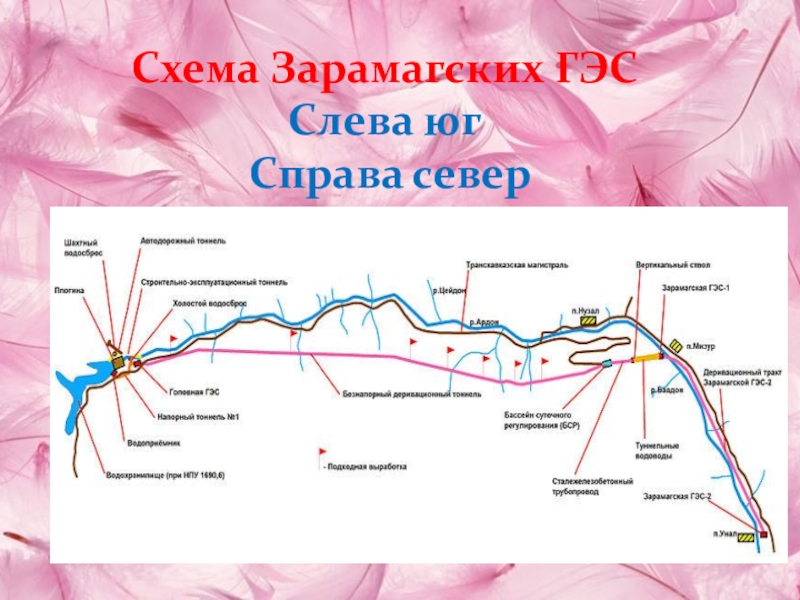

ГЭС. Это сложное инженерное сооружение, в значительной степени расположенное под землёй. Комплекс Зарамагской ГЭС-1 включает в себя следующие сооружения:

Безнапорный деривационный тоннель № 2.
Бассейн суточного регулирования ёмкостью 250 тысяч м³.
Турбинный водовод, предназначенный для подачи воды непосредственно на турбины ГЭС
Открытого сталежелезобетонного трубопровода внутренним диаметром 4,4 м и длиной 602 м;
Вертикальной шахты диаметром 3,6 м и глубиной 507 м;
Двух субгоризонтальных тоннельных водоводов диаметром по 2,5 м и длиной 1012 м.
Здание Зарамагской ГЭС-1.
Отводящий канал.
Аварийный водосброс.
Открытое распределительное устройство (ОРУ) напряжением 330 кВ, на ОРУ должны быть установлены два трансформатора.

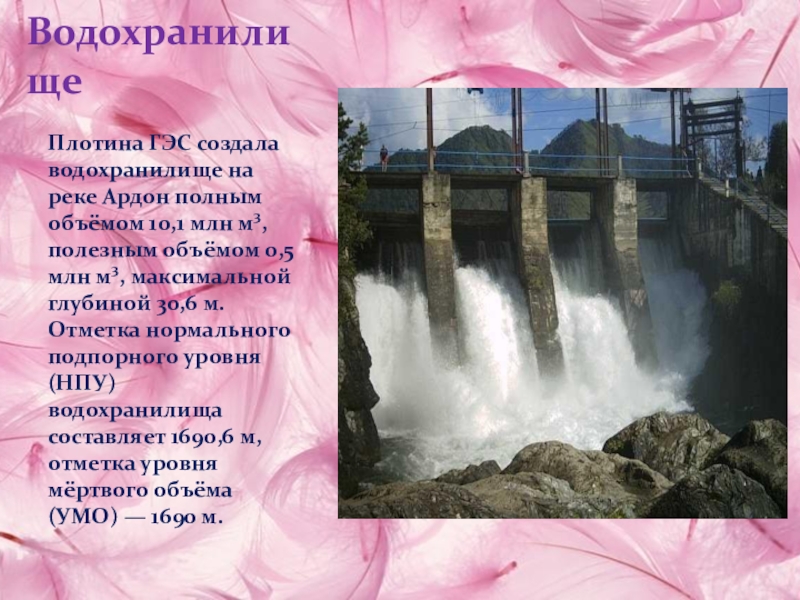

м³, полезным объёмом 0,5 млн м³, максимальной глубиной 30,6 м. Отметка нормального подпорного уровня (НПУ) водохранилища составляет 1690,6 м, отметка уровня мёртвого объёма (УМО) — 1690 м.

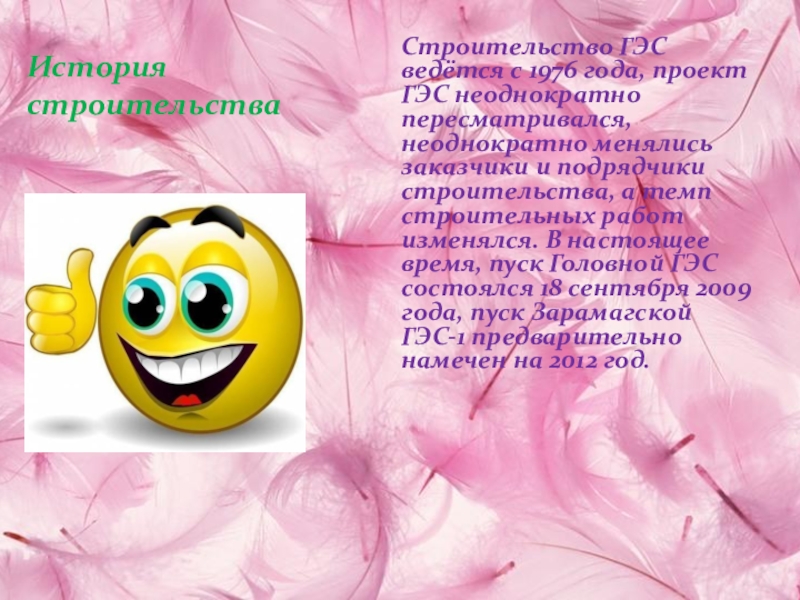

неоднократно менялись заказчики и подрядчики строительства, а темп строительных работ изменялся. В настоящее время, пуск Головной ГЭС состоялся 18 сентября 2009 года, пуск Зарамагской ГЭС-1 предварительно намечен на 2012 год.

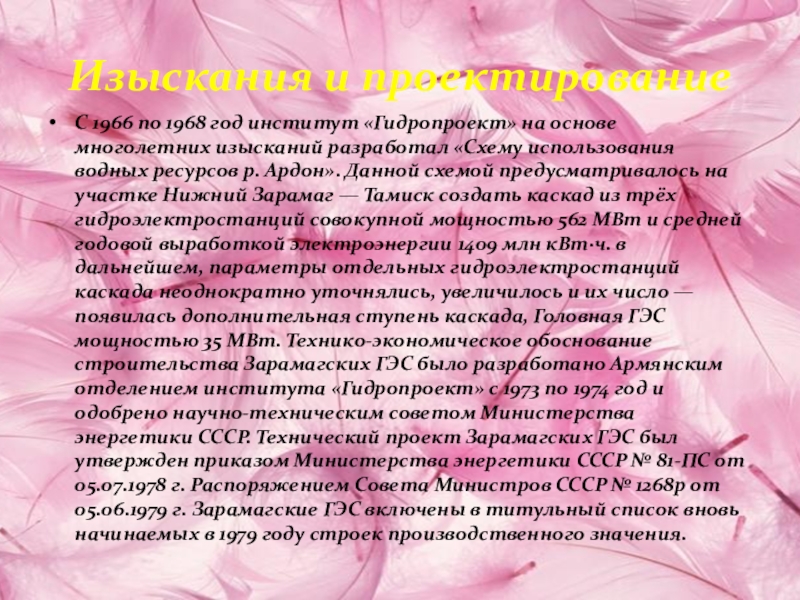

многолетних изысканий разработал «Схему использования водных ресурсов р. Ардон». Данной схемой предусматривалось на участке Нижний Зарамаг — Тамиск создать каскад из трёх гидроэлектростанций совокупной мощностью 562 МВт и средней годовой выработкой электроэнергии 1409 млн кВт·ч. в дальнейшем, параметры отдельных гидроэлектростанций каскада неоднократно уточнялись, увеличилось и их число — появилась дополнительная ступень каскада, Головная ГЭС мощностью 35 МВт. Технико-экономическое обоснование строительства Зарамагских ГЭС было разработано Армянским отделением института «Гидропроект» с 1973 по 1974 год и одобрено научно-техническим советом Министерства энергетики СССР. Технический проект Зарамагских ГЭС был утвержден приказом Министерства энергетики СССР № 81-ПС от 05.07.1978 г. Распоряжением Совета Министров СССР № 1268р от 05.06.1979 г. Зарамагские ГЭС включены в титульный список вновь начинаемых в 1979 году строек производственного значения.

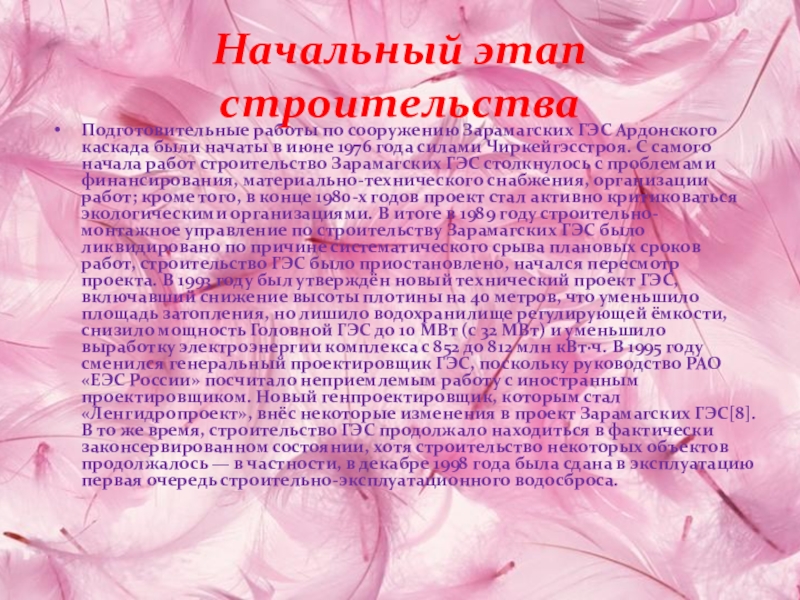

начаты в июне 1976 года силами Чиркейгэсстроя. С самого начала работ строительство Зарамагских ГЭС столкнулось с проблемами финансирования, материально-технического снабжения, организации работ; кроме того, в конце 1980-х годов проект стал активно критиковаться экологическими организациями. В итоге в 1989 году строительно-монтажное управление по строительству Зарамагских ГЭС было ликвидировано по причине систематического срыва плановых сроков работ, строительство ГЭС было приостановлено, начался пересмотр проекта. В 1993 году был утверждён новый технический проект ГЭС, включавший снижение высоты плотины на 40 метров, что уменьшило площадь затопления, но лишило водохранилище регулирующей ёмкости, снизило мощность Головной ГЭС до 10 МВт (с 32 МВт) и уменьшило выработку электроэнергии комплекса с 852 до 812 млн кВт·ч. В 1995 году сменился генеральный проектировщик ГЭС, поскольку руководство РАО «ЕЭС России» посчитало неприемлемым работу с иностранным проектировщиком. Новый генпроектировщик, которым стал «Ленгидропроект», внёс некоторые изменения в проект Зарамагских ГЭС[8]. В то же время, строительство ГЭС продолжало находиться в фактически законсервированном состоянии, хотя строительство некоторых объектов продолжалось — в частности, в декабре 1998 года была сдана в эксплуатацию первая очередь строительно-эксплуатационного водосброса.

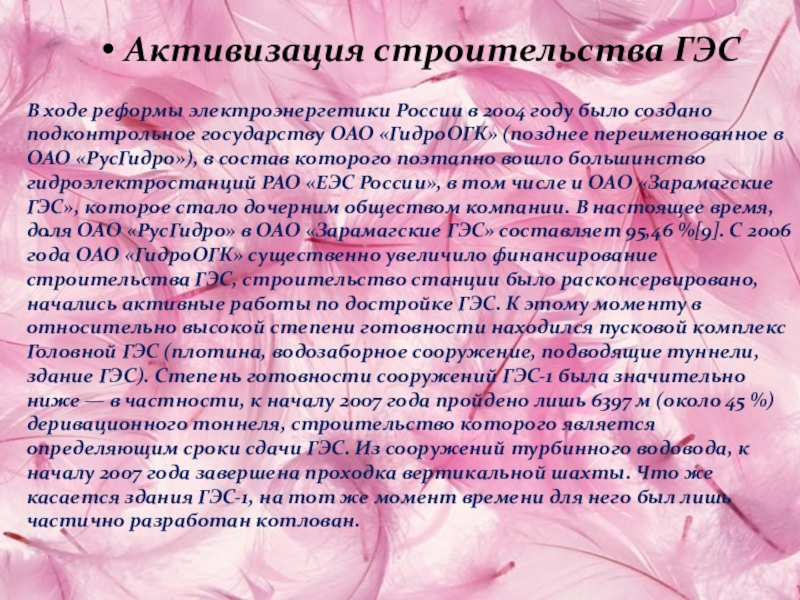

создано подконтрольное государству ОАО «ГидроОГК» (позднее переименованное в ОАО «РусГидро»), в состав которого поэтапно вошло большинство гидроэлектростанций РАО «ЕЭС России», в том числе и ОАО «Зарамагские ГЭС», которое стало дочерним обществом компании. В настоящее время, доля ОАО «РусГидро» в ОАО «Зарамагские ГЭС» составляет 95,46 %[9]. С 2006 года ОАО «ГидроОГК» существенно увеличило финансирование строительства ГЭС, строительство станции было расконсервировано, начались активные работы по достройке ГЭС. К этому моменту в относительно высокой степени готовности находился пусковой комплекс Головной ГЭС (плотина, водозаборное сооружение, подводящие туннели, здание ГЭС). Степень готовности сооружений ГЭС-1 была значительно ниже — в частности, к началу 2007 года пройдено лишь 6397 м (около 45 %) деривационного тоннеля, строительство которого является определяющим сроки сдачи ГЭС. Из сооружений турбинного водовода, к началу 2007 года завершена проходка вертикальной шахты. Что же касается здания ГЭС-1, на тот же момент времени для него был лишь частично разработан котлован.

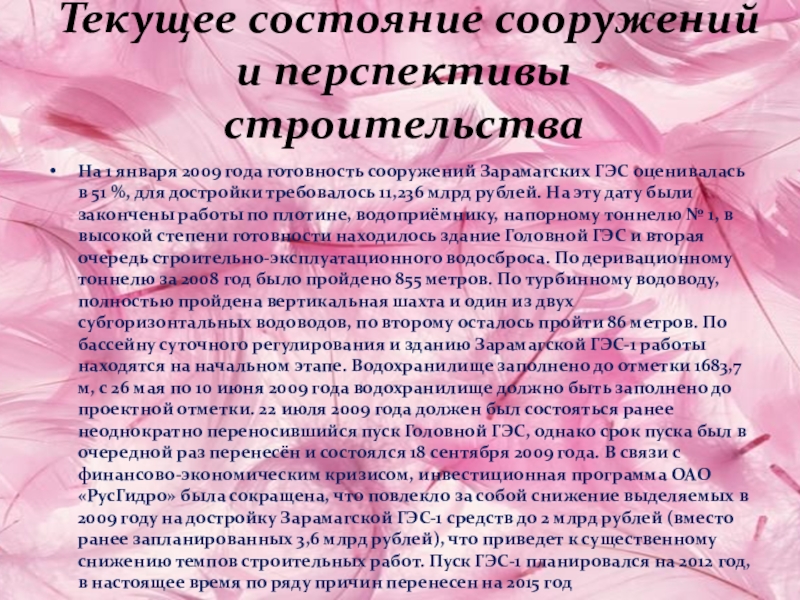

сооружений Зарамагских ГЭС оценивалась в 51 %, для достройки требовалось 11,236 млрд рублей. На эту дату были закончены работы по плотине, водоприёмнику, напорному тоннелю № 1, в высокой степени готовности находилось здание Головной ГЭС и вторая очередь строительно-эксплуатационного водосброса. По деривационному тоннелю за 2008 год было пройдено 855 метров. По турбинному водоводу, полностью пройдена вертикальная шахта и один из двух субгоризонтальных водоводов, по второму осталось пройти 86 метров. По бассейну суточного регулирования и зданию Зарамагской ГЭС-1 работы находятся на начальном этапе. Водохранилище заполнено до отметки 1683,7 м, с 26 мая по 10 июня 2009 года водохранилище должно быть заполнено до проектной отметки. 22 июля 2009 года должен был состояться ранее неоднократно переносившийся пуск Головной ГЭС, однако срок пуска был в очередной раз перенесён и состоялся 18 сентября 2009 года. В связи с финансово-экономическим кризисом, инвестиционная программа ОАО «РусГидро» была сокращена, что повлекло за собой снижение выделяемых в 2009 году на достройку Зарамагской ГЭС-1 средств до 2 млрд рублей (вместо ранее запланированных 3,6 млрд рублей), что приведет к существенному снижению темпов строительных работ. Пуск ГЭС-1 планировался на 2012 год, в настоящее время по ряду причин перенесен на 2015 год

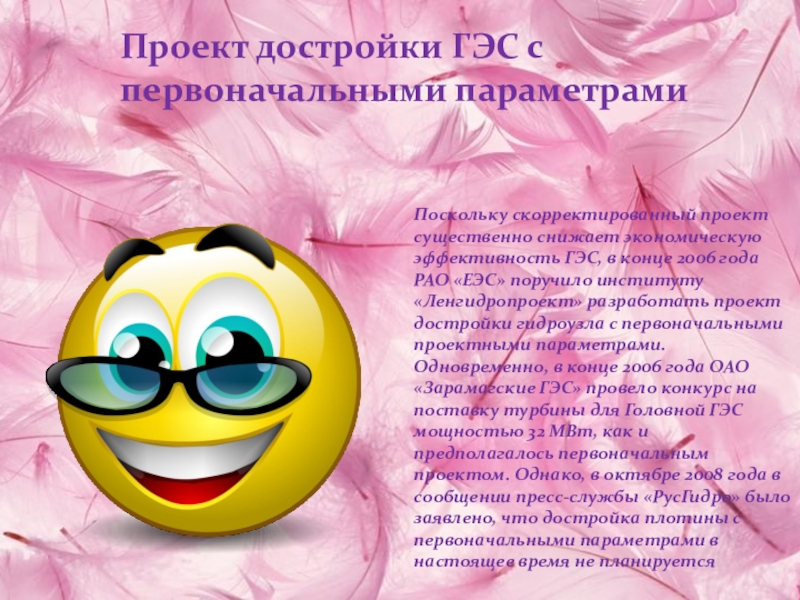

эффективность ГЭС, в конце 2006 года РАО «ЕЭС» поручило институту «Ленгидропроект» разработать проект достройки гидроузла с первоначальными проектными параметрами. Одновременно, в конце 2006 года ОАО «Зарамагские ГЭС» провело конкурс на поставку турбины для Головной ГЭС мощностью 32 МВт, как и предполагалось первоначальным проектом. Однако, в октябре 2008 года в сообщении пресс-службы «РусГидро» было заявлено, что достройка плотины с первоначальными параметрами в настоящее время не планируется

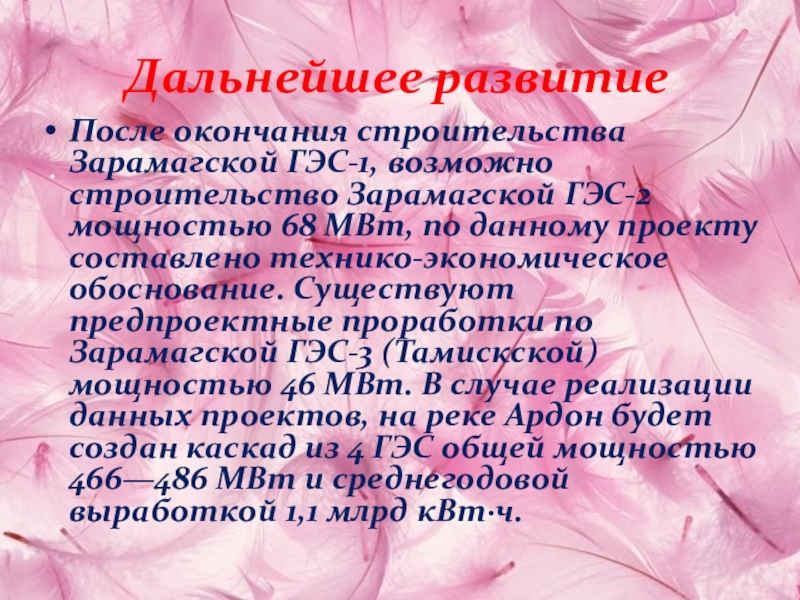

68 МВт, по данному проекту составлено технико-экономическое обоснование. Существуют предпроектные проработки по Зарамагской ГЭС-3 (Тамискской) мощностью 46 МВт. В случае реализации данных проектов, на реке Ардон будет создан каскад из 4 ГЭС общей мощностью 466—486 МВт и среднегодовой выработкой 1,1 млрд кВт·ч.

.

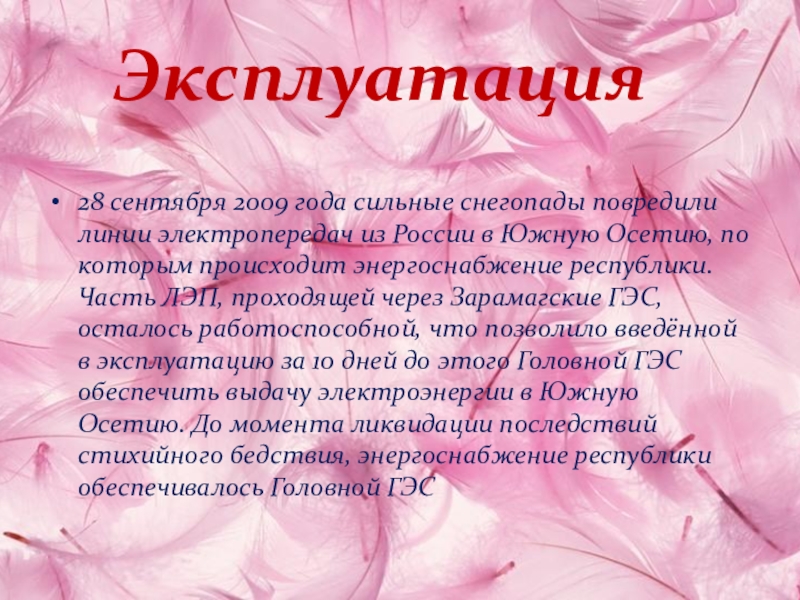

в Южную Осетию, по которым происходит энергоснабжение республики. Часть ЛЭП, проходящей через Зарамагские ГЭС, осталось работоспособной, что позволило введённой в эксплуатацию за 10 дней до этого Головной ГЭС обеспечить выдачу электроэнергии в Южную Осетию. До момента ликвидации последствий стихийного бедствия, энергоснабжение республики обеспечивалось Головной ГЭС

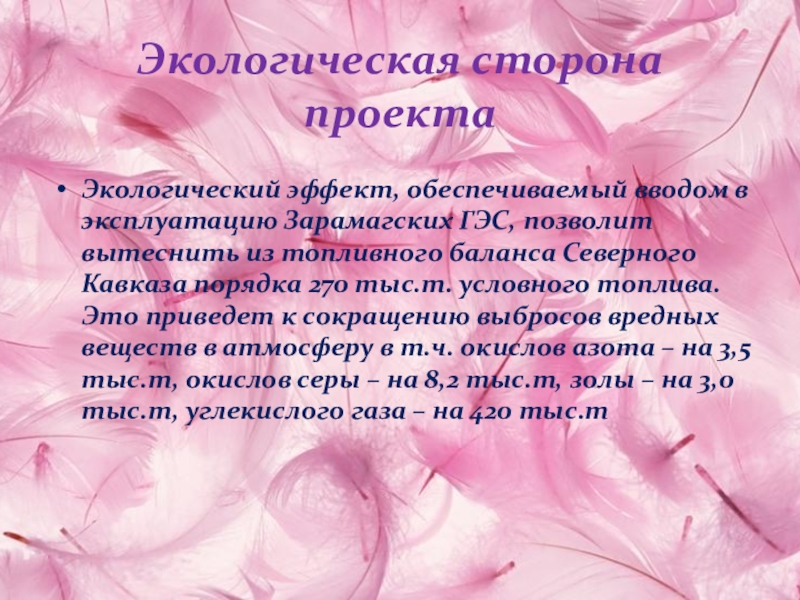

вытеснить из топливного баланса Северного Кавказа порядка 270 тыс.т. условного топлива. Это приведет к сокращению выбросов вредных веществ в атмосферу в т.ч. окислов азота – на 3,5 тыс.т, окислов серы – на 8,2 тыс.т, золы – на 3,0 тыс.т, углекислого газа – на 420 тыс.т

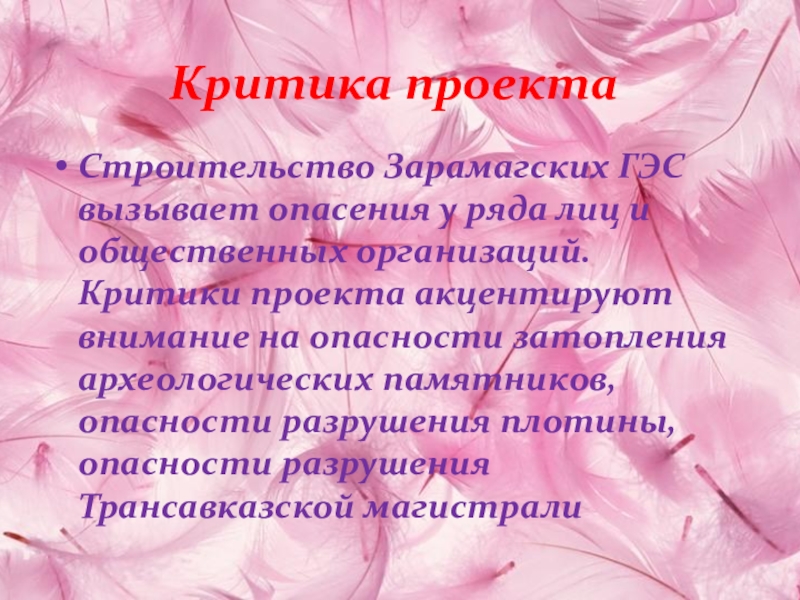

организаций. Критики проекта акцентируют внимание на опасности затопления археологических памятников, опасности разрушения плотины, опасности разрушения Трансавказской магистрали

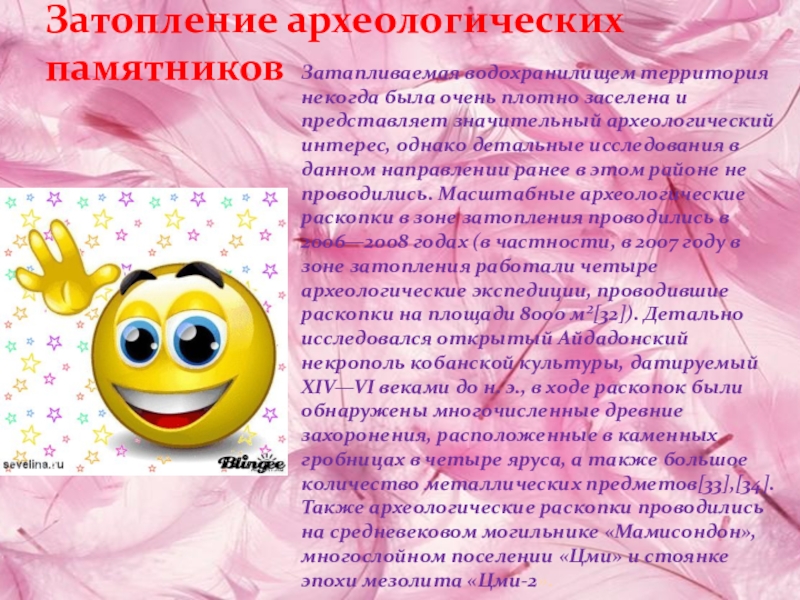

представляет значительный археологический интерес, однако детальные исследования в данном направлении ранее в этом районе не проводились. Масштабные археологические раскопки в зоне затопления проводились в 2006—2008 годах (в частности, в 2007 году в зоне затопления работали четыре археологические экспедиции, проводившие раскопки на площади 8000 м²[32]). Детально исследовался открытый Айдадонский некрополь кобанской культуры, датируемый XIV—VI веками до н. э., в ходе раскопок были обнаружены многочисленные древние захоронения, расположенные в каменных гробницах в четыре яруса, а также большое количество металлических предметов[33],[34]. Также археологические раскопки проводились на средневековом могильнике «Мамисондон», многослойном поселении «Цми» и стоянке эпохи мезолита «Цми-2».

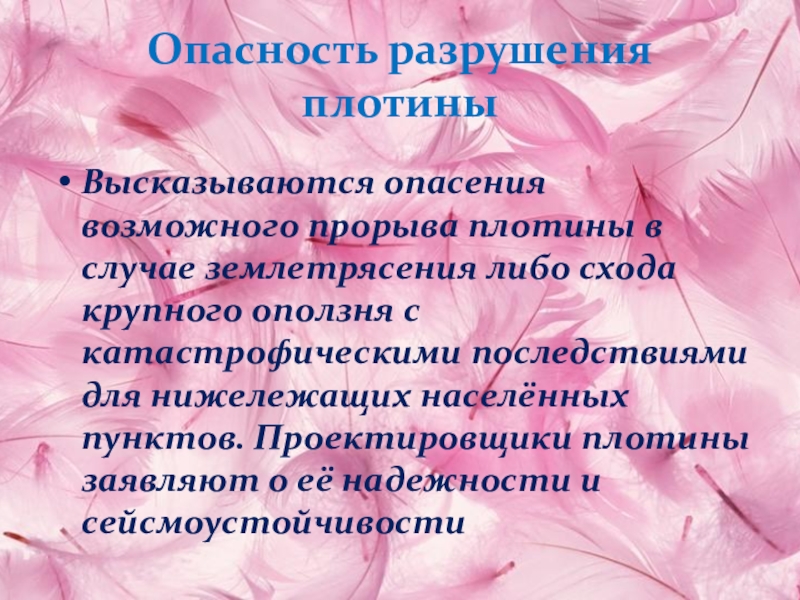

схода крупного оползня с катастрофическими последствиями для нижележащих населённых пунктов. Проектировщики плотины заявляют о её надежности и сейсмоустойчивости

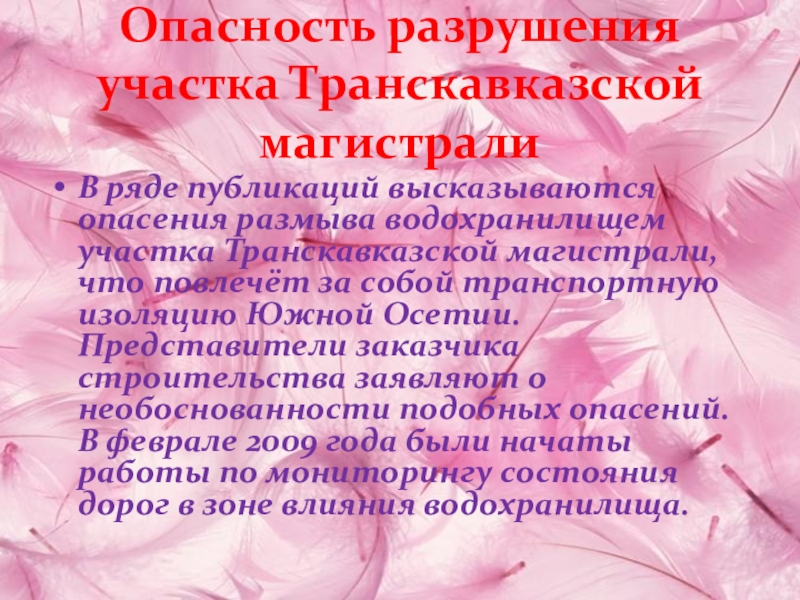

участка Транскавказской магистрали, что повлечёт за собой транспортную изоляцию Южной Осетии. Представители заказчика строительства заявляют о необоснованности подобных опасений. В феврале 2009 года были начаты работы по мониторингу состояния дорог в зоне влияния водохранилища.
