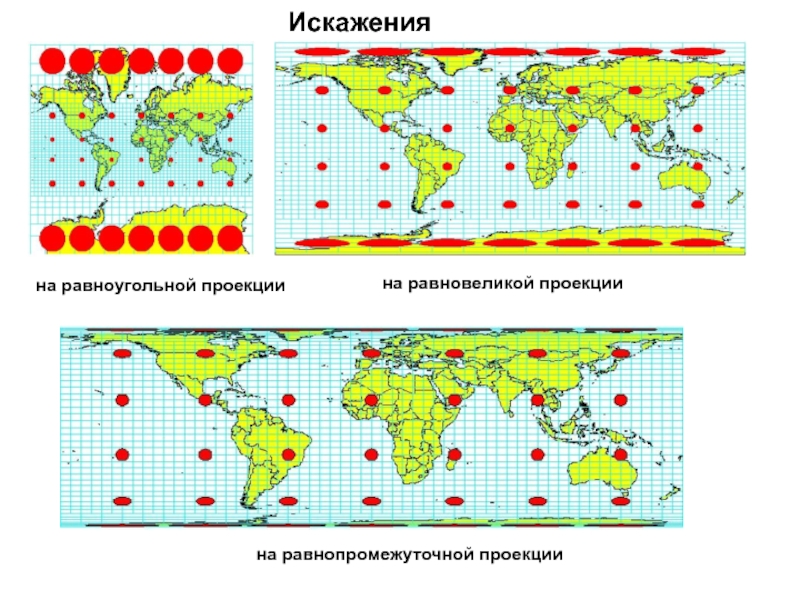

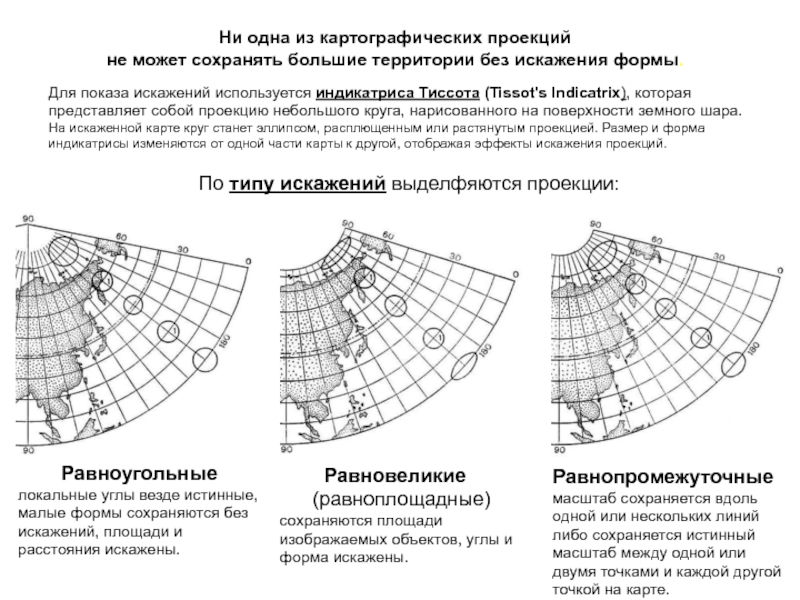

Для показа искажений используется индикатриса Тиссота (Tissot's Indicatrix), которая представляет собой проекцию небольшого круга, нарисованного на поверхности земного шара.
На искаженной карте круг станет эллипсом, расплющенным или растянутым проекцией. Размер и форма индикатрисы изменяются от одной части карты к другой, отображая эффекты искажения проекций.
По типу искажений выделфяются проекции:
Азимутальные проекции
Параметрами азимутальной проекции являются географические координаты центральной точки – широта и долгота
В зависимости от того, где расположен центр проецирования, получают проекции
гномонические — проецирование из центра шара на касательную плоскость, стереографические — проецирование с поверхности шара,
внешние — центр проецирования находится за пределами шара, ортографические — проецирование из бесконечности параллельными лучами
Гномоническая проекция
Ортодрома
Локсодрома
Азимуталaьная равновеликая Ламберта
Азимутальные проекции
Эта проекция сохраняет площадь отдельных полигонов, одновременно поддерживая истинное направление от центра. Форма минимально искажена, меньше чем на 2 процента, в радиусе 15 градусов от центральной точки. За этими пределами искажение углов более значительно; Эта проекция лучше всего подходит для картографирования отдельных участков суши, имеющих либо круглую, либо квадратную форму.

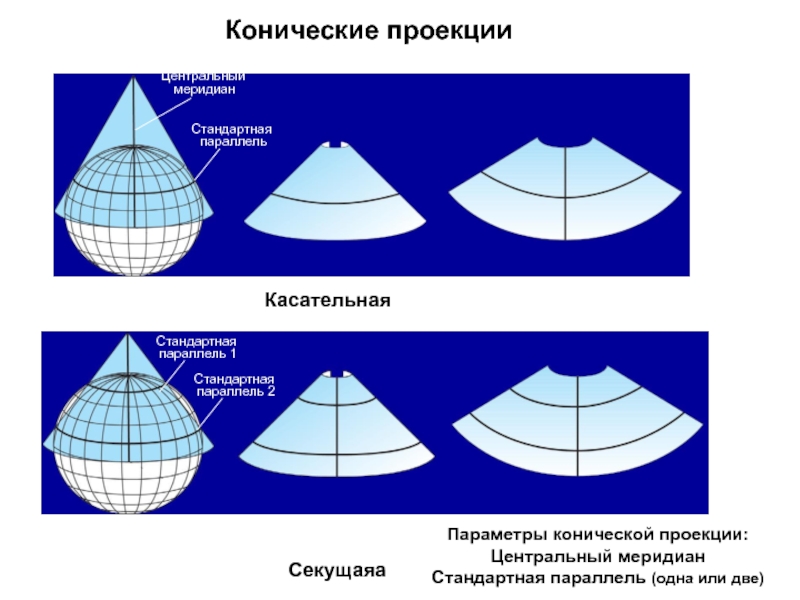

Рекомендуемый выбор стандартных параллелей можно рассчитать, определив диапазон долгот в градусах с севера на юг и разделив этот диапазон на шесть. Использование “Правила одной шестой” для определения стандартных параллелей означает, что первая стандартная параллель равна южной границе плюс 1/6 диапазона, а вторая стандартная параллель – северной границе минус 1/6 диапазона.
Изоколы масштаба длин и площадей
Изоколы углов
Изоколы – линии раaвных искажений

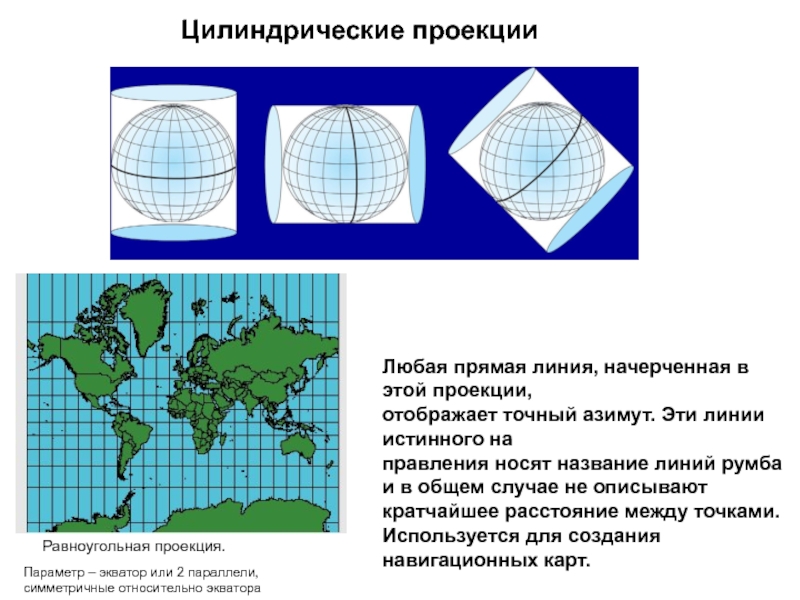

Параметр – экватор или 2 параллели, симметричные относительно экватора
Равноугольная проекция.
Любая прямая линия, начерченная в этой проекции,
отображает точный азимут. Эти линии истинного на
правления носят название линий румба и в общем случае не описывают кратчайшее расстояние между точками.
Используется для создания навигационных карт.

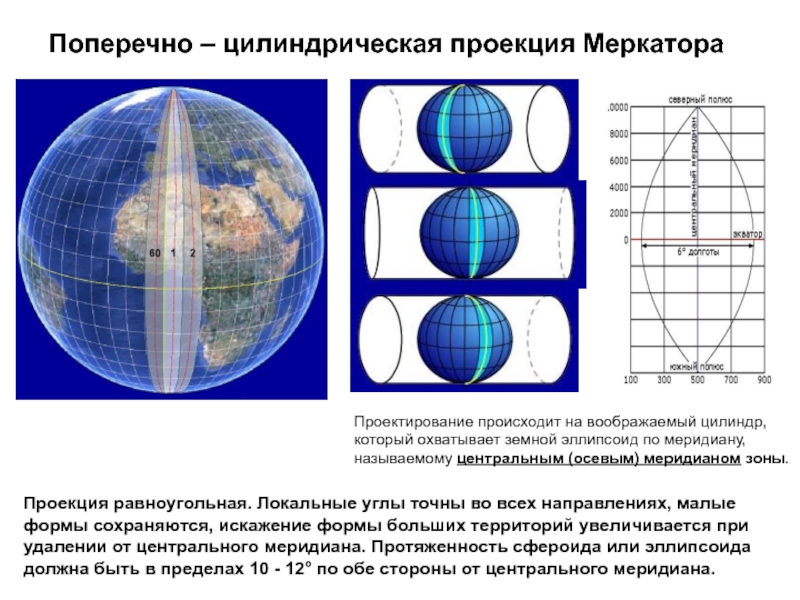

Проектирование происходит на воображаемый цилиндр, который охватывает земной эллипсоид по меридиану, называемому центральным (осевым) меридианом зоны.
Проекция равноугольная. Локальные углы точны во всех направлениях, малые формы сохраняются, искажение формы больших территорий увеличивается при удалении от центрального меридиана. Протяженность сфероида или эллипсоида должна быть в пределах 10 - 12° по обе стороны от центрального меридиана.
Для того, чтобы все прямоугольные координаты были положительны, вводится восточное смещение
(false easting), равное 500 000 м, т. е. координата X на центральном меридиане равна 500 000 м. В южном полушарии в тех же целях вводится северное смещение (false northing) 10 000 000 м для координаты Y
Вертикальные линии километровой сетки не ориентированы точно на север (за исключением линии на центральном меридиане), угол расхождения с меридианами может составлять до 3°.
Номер зоны и смещение добавляются к восточной координате карты

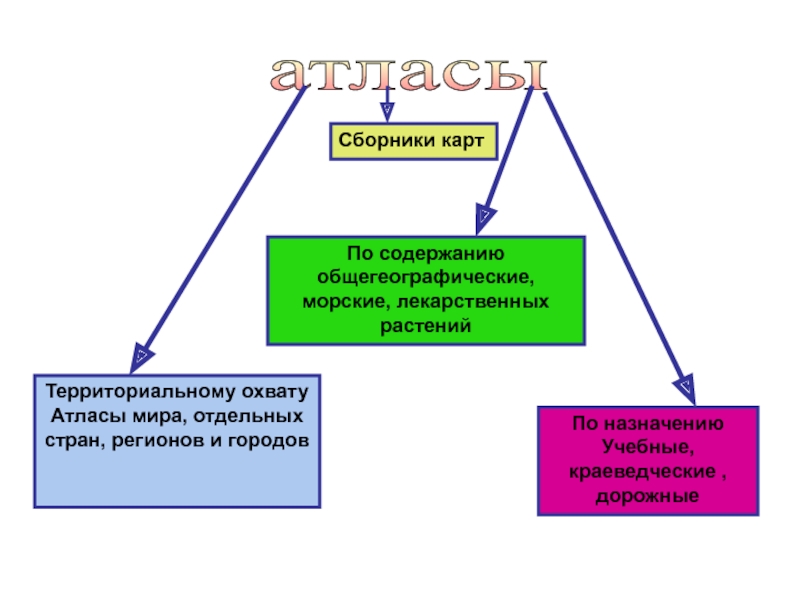

По назначению
Учебные, краеведческие , дорожные

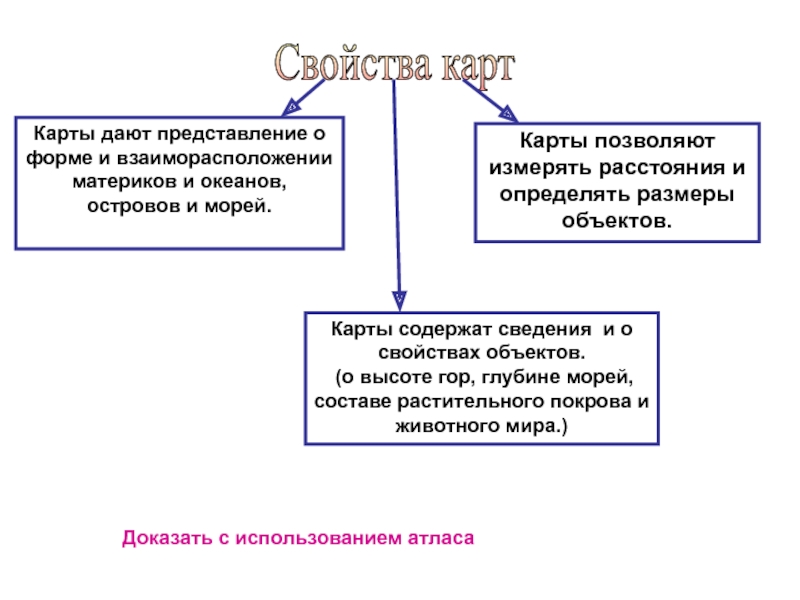

Карты позволяют измерять расстояния и определять размеры объектов.
Карты содержат сведения и о свойствах объектов.
(о высоте гор, глубине морей, составе растительного покрова и животного мира.)
Доказать с использованием атласа

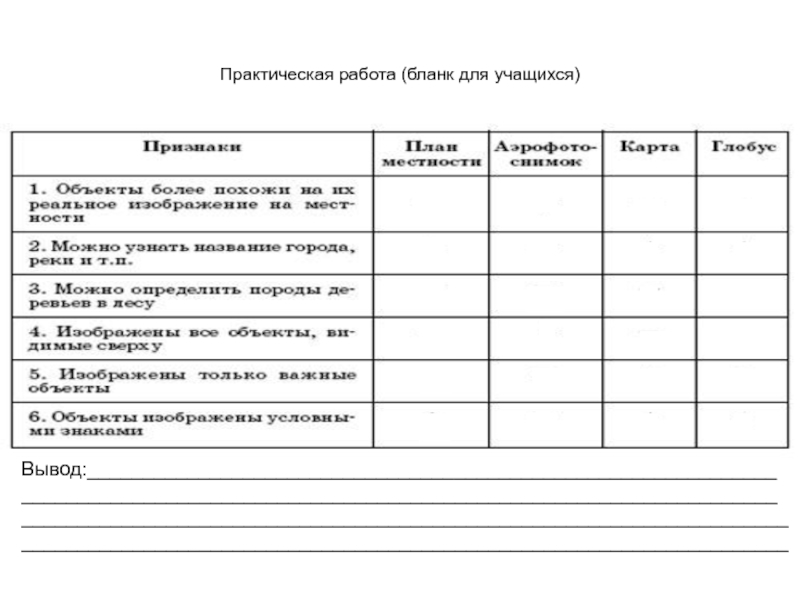

Практическая работа
ответы
