Нефть
электроцентробежных (ЭЦН);
винтовых (ШВН);
гидропоршневых;
штанговых глубинных (ШГН)
идругих

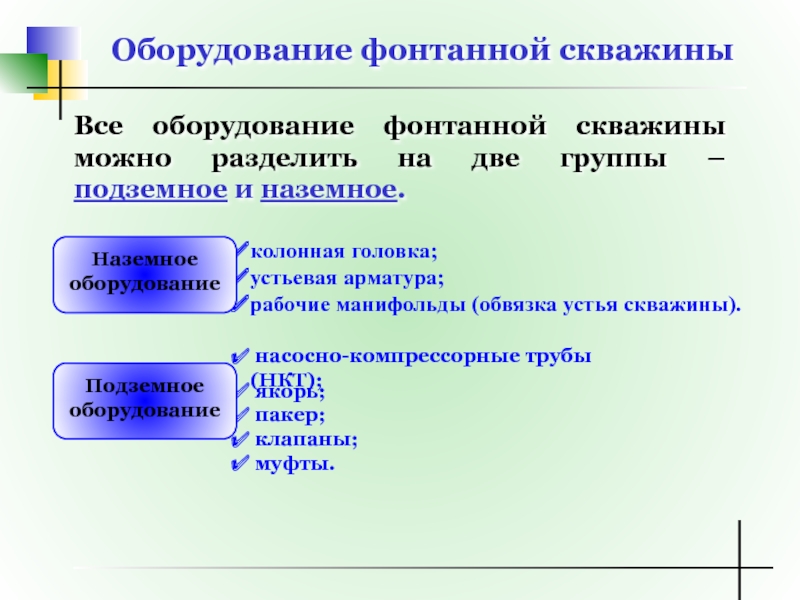

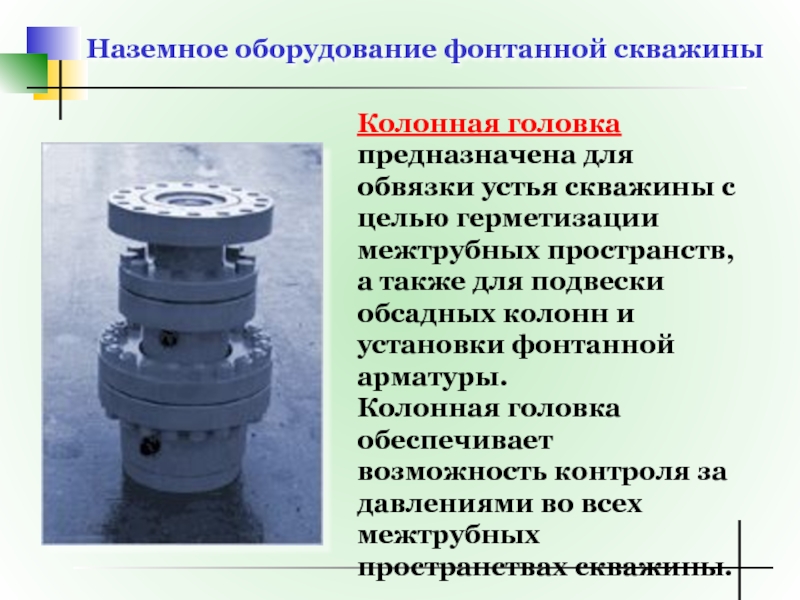

колонная головка;
устьевая арматура;
рабочие манифольды (обвязка устья скважины).
насосно-компрессорные трубы (НКТ);
якорь;
пакер;
клапаны;
муфты.

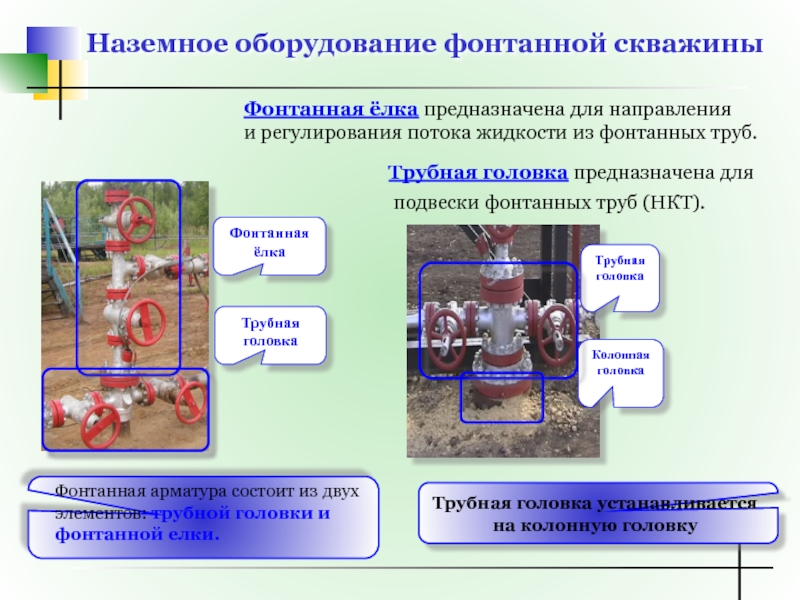

Трубная головка предназначена для
подвески фонтанных труб (НКТ).
Трубная головка устанавливается на колонную головку

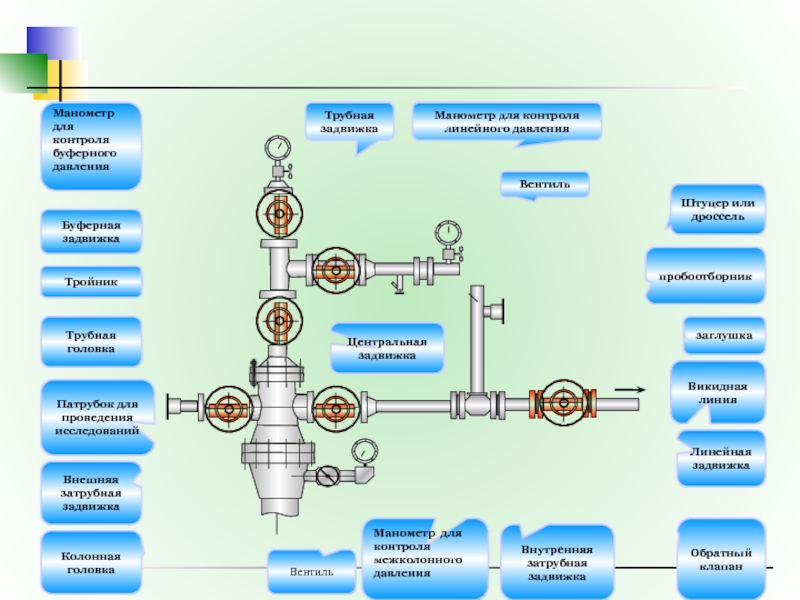

Фонтанная арматура состоит из двух элементов: трубной головки и фонтанной елки.
предназначен для поддержания
заданного режима работы скважин
(регулирования потока среды).

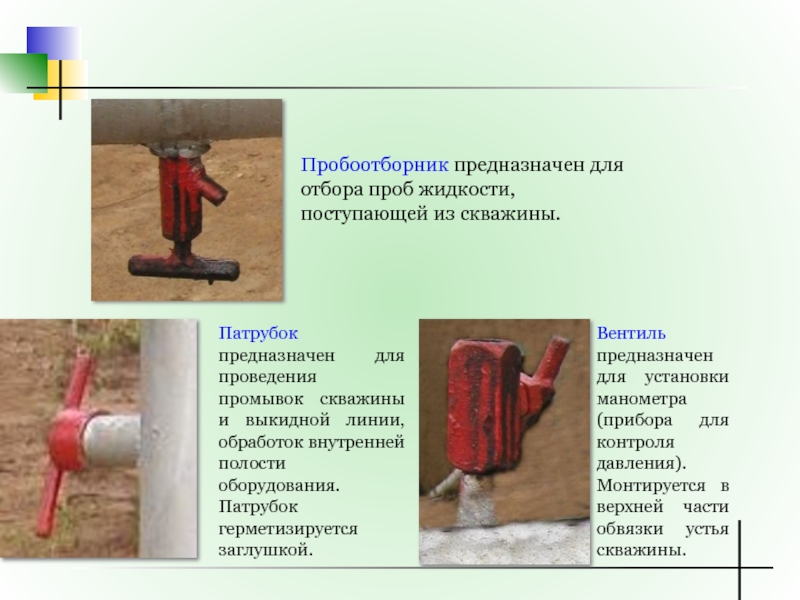

Пробоотборник предназначен для отбора проб жидкости, поступающей из скважины.
Патрубок предназначен для проведения промывок скважины и выкидной линии, обработок внутренней полости оборудования. Патрубок герметизируется заглушкой.
Подземное оборудование скважины
ГОСТ 633-80 регламентирует выпуск бесшовных (цельнотянутых) НКТ следующих условных (наружных) диаметров, мм: гладкие – 48, 60, 73, 83, 102, 114 и с высаженными наружу концами – 33, 42, 48, 60, 73, 89, 102, 114. Толщина стенок от 4 до 7 мм, длина трубы от 5,5 до 10 м (в среднем 8 м). НКТ выпускаются из стали группы прочности Д, К, Е, Л, М. Конструкция резьбового соединения специальная.
Фонтанирование скважин обычно происходит на вновь открытых месторождениях нефти, когда запас пластовой энергии велик, т. е. давление на забоях скважин достаточно большое, чтобы преодолеть гидростатическое давление столба жидкости в скважине, противодавление на устье и давление, расходуемое на преодоление трения, связанное с движением этой жидкости.
В большинстве случаев вместе с нефтью в пласте находится газ, и он играет главную роль в фонтанировании скважин. Пластовый газ делает двойную работу: в пласте выталкивает нефть, а в трубах поднимает.
В наземное оборудование входит: фонтанная арматура, оборудованная кабельным вводом, сборный манифольд, а также наземное электрооборудование, включающее в себя станцию управления, трансформатор, клемную коробку, кабельную линию.
фонтанная арматура
кабельный ввод
Станция
управления
трансформатор
кабельные линии
замерная установка
Наземное электрооборудование служит для электроснабжения,
управления и защиты электронасосов

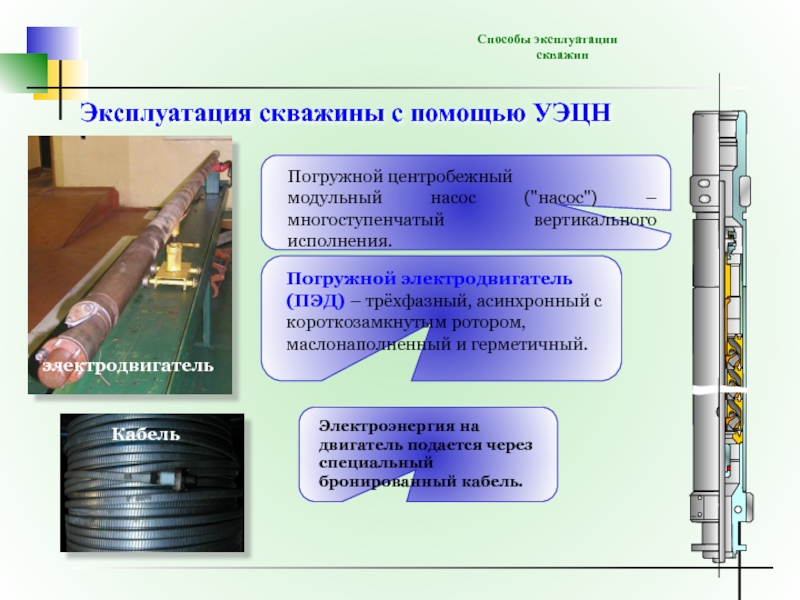

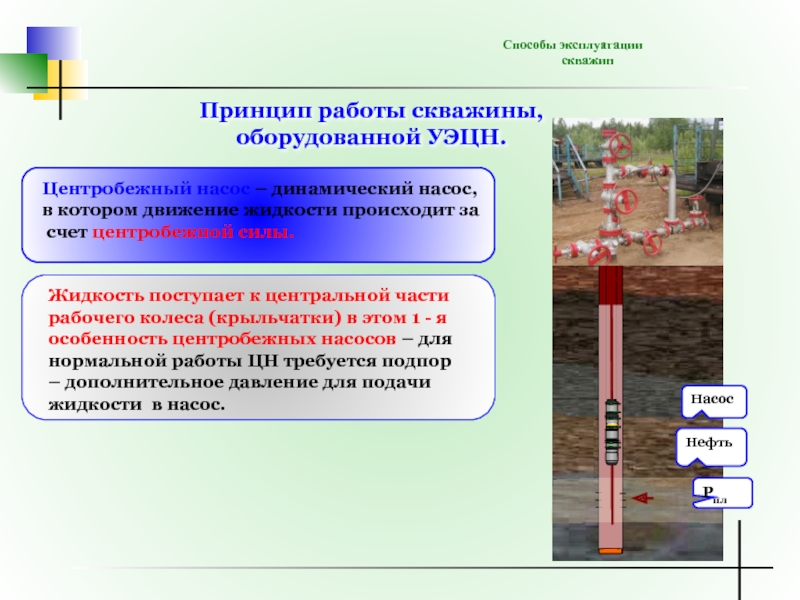

Эксплуатация скважины с помощью УЭЦН
электродвигатель
погружной центробежный насос
кабельная линия
колонна насосно-компрессорных труб
Газосепаратор
Подземное оборудование
Подземное оборудование
Эксплуатация скважины с помощью УЭЦН
гидрозащита
компенсатор
Кабель
клямсы
Эксплуатация скважины с помощью УЭЦН
Газосепаратор
Способы эксплуатации скважин
Эксплуатация скважины с помощью УЭЦН
Способы эксплуатации скважин
Способы эксплуатации скважин
Эксплуатация скважины с помощью УЭЦН
Способы эксплуатации скважин
Эксплуатация скважины с помощью УЭЦН
Способы эксплуатации скважин

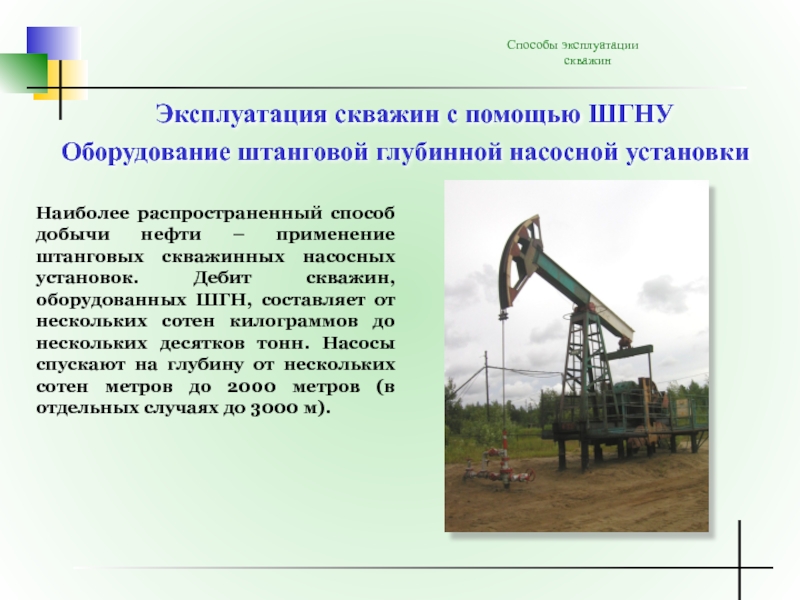

Наиболее распространенный способ добычи нефти – применение штанговых скважинных насосных установок. Дебит скважин, оборудованных ШГН, составляет от нескольких сотен килограммов до нескольких десятков тонн. Насосы спускают на глубину от нескольких сотен метров до 2000 метров (в отдельных случаях до 3000 м).

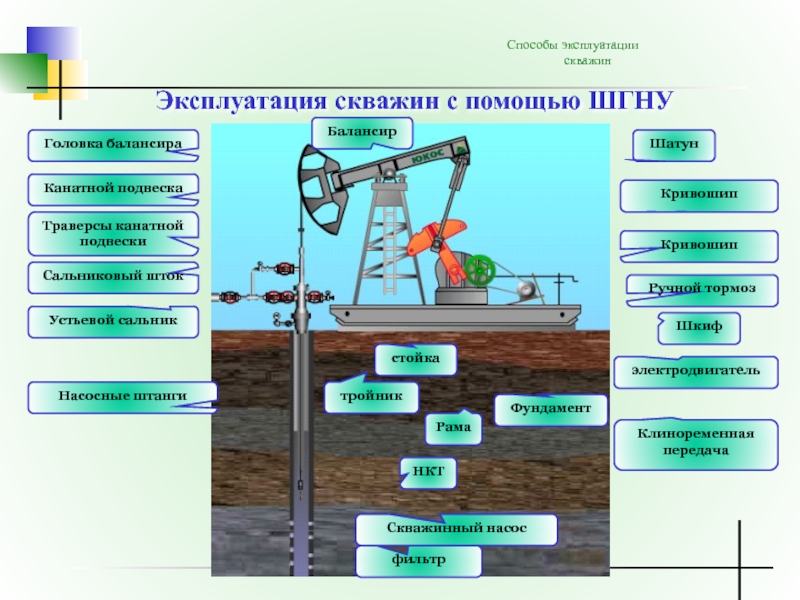

Эксплуатация скважин с помощью ШГНУ
Невставные (трубные)
НН2Б - насос скважинный не вставной с цельным цилиндром и сливным клапаном.
ШГН выпускаются двух типов:
Вставные
НВ1 - насос скважинный вставной с цельным цилиндром и верхней замковой опорой.
Сущность газлифта - газирование жидкости. При этом плотность газожидкостной смеси (а следовательно, давление ее столба в скважине) с ростом газосодержания уменьшается, забойное давление скважины снижается. Приток продукции зависит от расхода газа.
Установки погружных винтовых электронасосов типа УЭВН5, 2УЭВН 5, УЭВН Р5 предназначены для перекачивания пластовой жидкости повышенной вязкости из нефтяных скважин.
Статор
винтового насоса
Штанговая вращательная колонна
Насос откачивает пластовую жидкость из скважины и подает ее на поверхность по колонне насосно-компрессорных труб.
