Презентация, доклад самоучитель Построение профиля рельефа местности. Определение географических координат. Определение направлений, расстояний и азимутов на плане и карте.

и азимутов на плане и карте

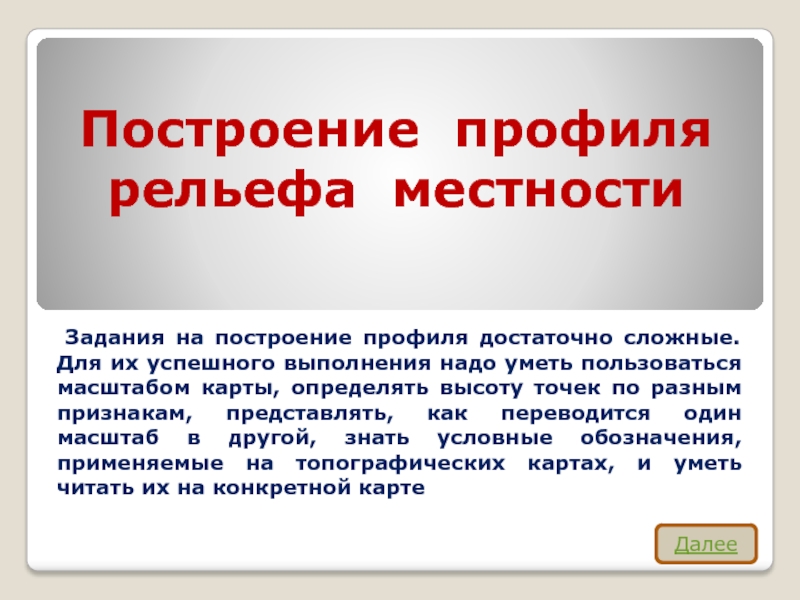

их успешного выполнения надо уметь пользоваться масштабом карты, определять высоту точек по разным признакам, представлять, как переводится один масштаб в другой, знать условные обозначения, применяемые на топографических картах, и уметь читать их на конкретной карте

Далее

– В. Для этого перенесите основу для построения профиля на бланк ответов № 2, используя горизонтальный масштаб – в 1 см 50 м и вертикальный масштаб – в 1 см 10 м. Укажите на профиле знаком «Х» положение шоссе.

Далее

в задании горизонтальный масштаб - в 1 см 50 м, значит величины, полученные в результате измерений по карте, следует увеличить вдвое при построении профиля

Т.к в задании вертикальный масштаб - в 1 см 10 м, все измерения на карте уменьшаем вдвое

Далее

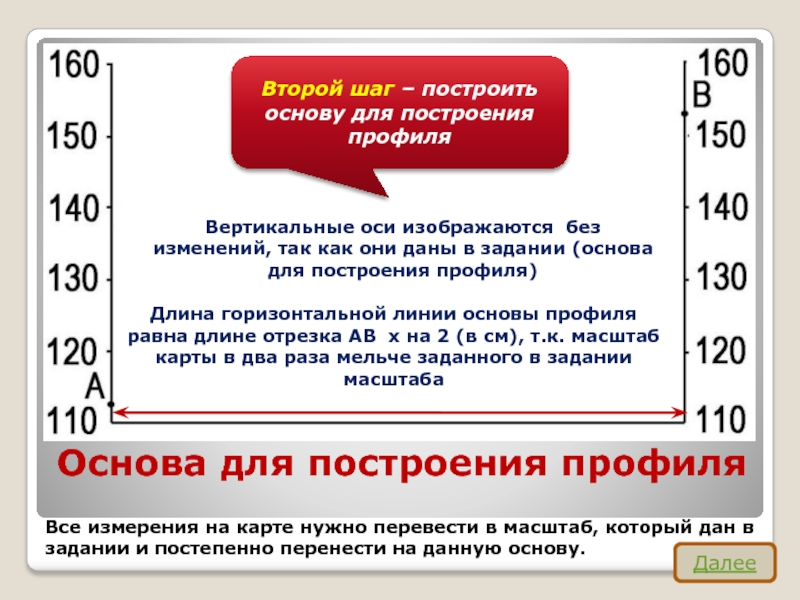

который дан в задании и постепенно перенести на данную основу.

Длина горизонтальной линии основы профиля равна длине отрезка АВ х на 2 (в см), т.к. масштаб карты в два раза мельче заданного в задании масштаба

Вертикальные оси изображаются без изменений, так как они даны в задании (основа для построения профиля)

Второй шаг – построить основу для построения профиля

Далее

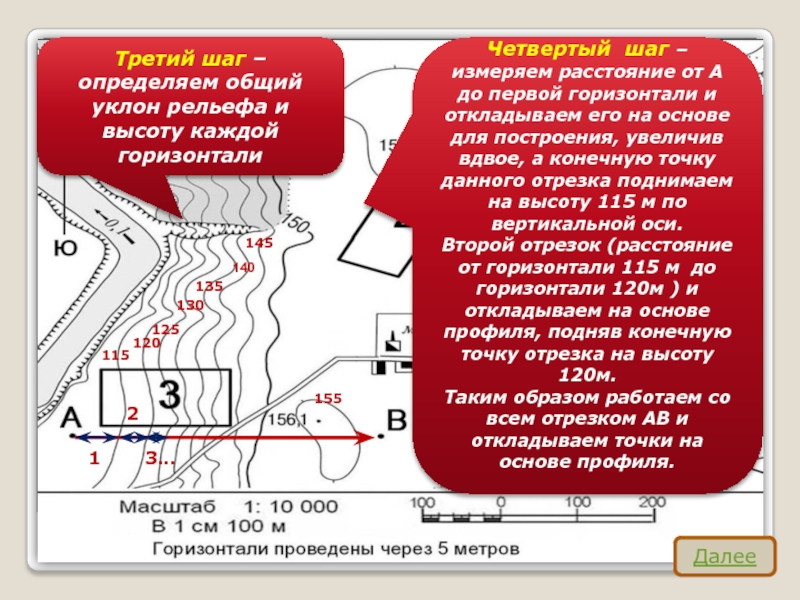

откладываем его на основе для построения, увеличив вдвое, а конечную точку данного отрезка поднимаем на высоту 115 м по вертикальной оси.
Второй отрезок (расстояние от горизонтали 115 м до горизонтали 120м ) и откладываем на основе профиля, подняв конечную точку отрезка на высоту 120м.
Таким образом работаем со всем отрезком АВ и откладываем точки на основе профиля.

145

140

135

130

125

120

115

Третий шаг – определяем общий уклон рельефа и высоту каждой горизонтали

155

Далее

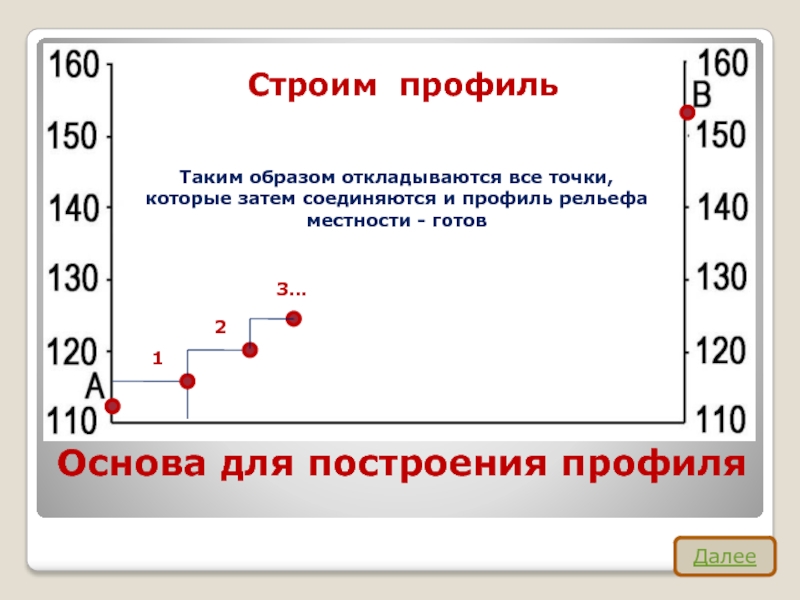

и профиль рельефа местности - готов

Строим профиль

Далее

нужно на карте измерить расстояние от А до шоссе.

Далее

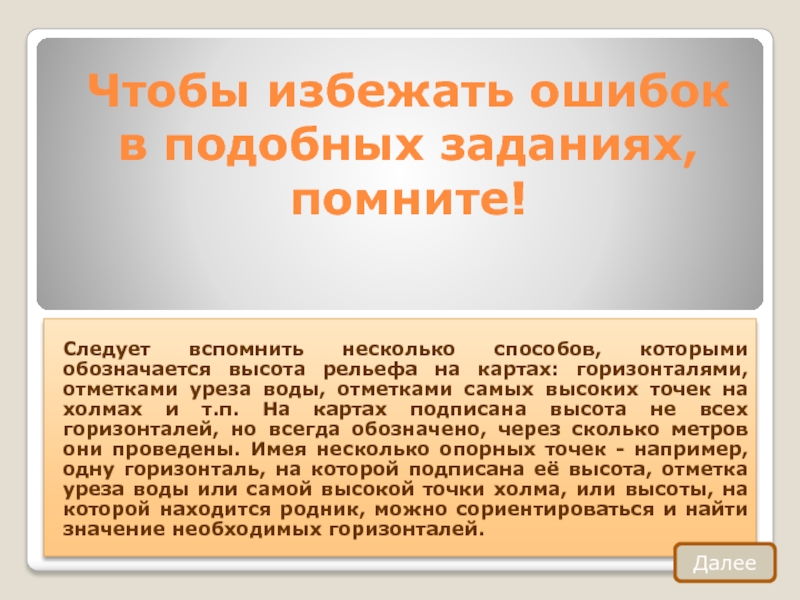

обозначается высота рельефа на картах: горизонталями, отметками уреза воды, отметками самых высоких точек на холмах и т.п. На картах подписана высота не всех горизонталей, но всегда обозначено, через сколько метров они проведены. Имея несколько опорных точек - например, одну горизонталь, на которой подписана её высота, отметка уреза воды или самой высокой точки холма, или высоты, на которой находится родник, можно сориентироваться и найти значение необходимых горизонталей.

Далее

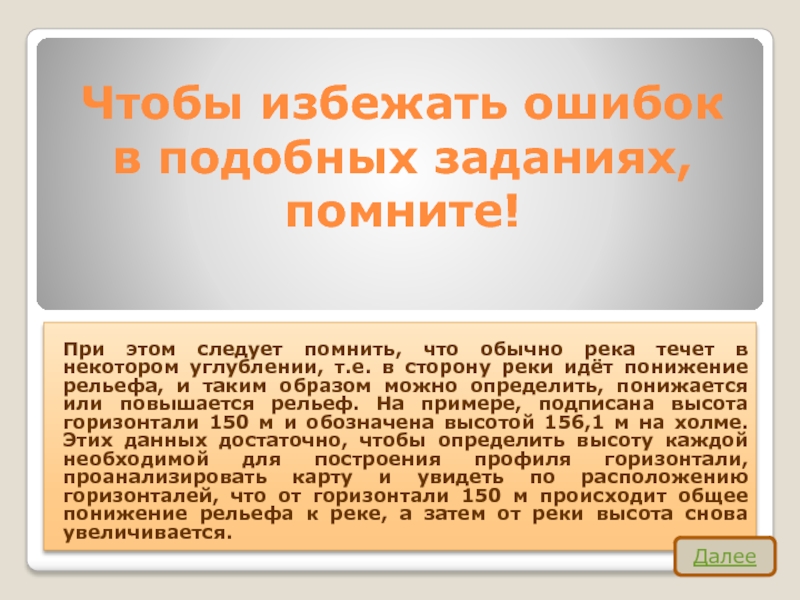

обычно река течет в некотором углублении, т.е. в сторону реки идёт понижение рельефа, и таким образом можно определить, понижается или повышается рельеф. На примере, подписана высота горизонтали 150 м и обозначена высотой 156,1 м на холме. Этих данных достаточно, чтобы определить высоту каждой необходимой для построения профиля горизонтали, проанализировать карту и увидеть по расположению горизонталей, что от горизонтали 150 м происходит общее понижение рельефа к реке, а затем от реки высота снова увеличивается.

Далее

любой точки на земной поверхности

Например, географические координаты
города Санкт-Петербурга 61ос.ш. 30ов.д.

Далее

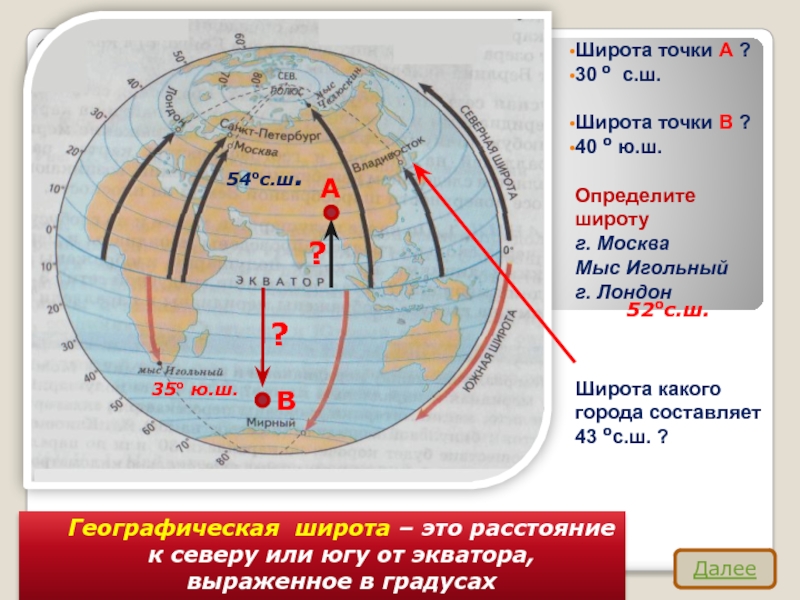

широту
г. Москва
Мыс Игольный
г. Лондон



Широта какого города составляет 43 ос.ш. ?

Географическая широта – это расстояние к северу или югу от экватора, выраженное в градусах

А

?

?

В

35о ю.ш.

54ос.ш.

52ос.ш.

Далее

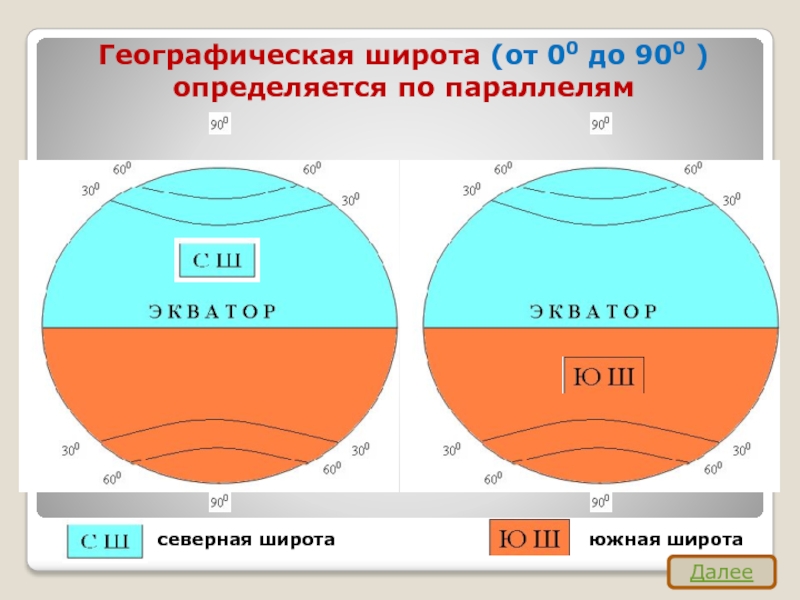

северная широта

южная широта

Далее

меридиана, выраженное в градусах.

В

А

?

?

20 о з. д.

30 о в.д.

?

135 о в.д.

21 о з. д.

?

Какой город имеет долготу
38 в.д. ?

Далее

- западная долгота

- восточная долгота

Далее

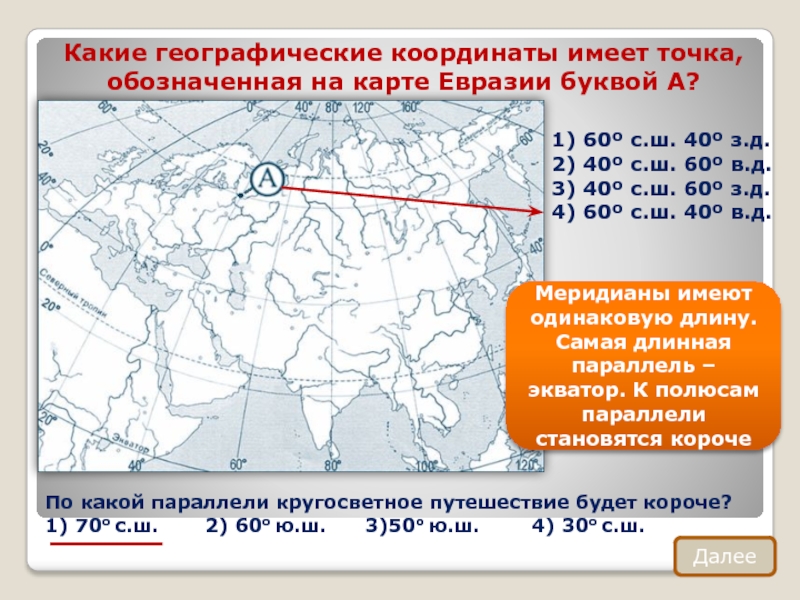

60º с.ш. 40º з.д.
2) 40º с.ш. 60º в.д.
3) 40º с.ш. 60º з.д.
4) 60º с.ш. 40º в.д.

По какой параллели кругосветное путешествие будет короче?
1) 70о с.ш. 2) 60о ю.ш. 3)50о ю.ш. 4) 30о с.ш.

Меридианы имеют одинаковую длину.
Самая длинная параллель – экватор. К полюсам параллели становятся короче

Далее

с.ш. и 10° з.д.?

1) A 2) B 3)C 4) D

Какая из точек, обозначенных на карте мира,
имеет географические координаты 38˚с.ш. и 46˚з.д.?

Далее

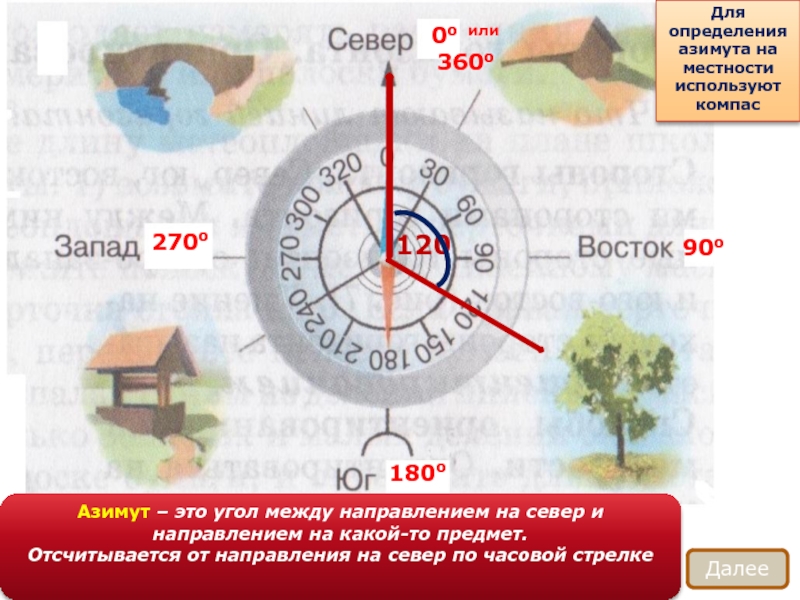

направлением на какой-то предмет.
Отсчитывается от направления на север по часовой стрелке

270о

0о или
360о

Для определения азимута на местности используют компас

Далее

избушки лесника. Ответ запишите цифрами.

С

Азимут 330 о

Для определения азимута используется транспортир. Его нулевую отметку нужно совместить с направлением на север и определить угол до заданного объекта по часовой стрелке

?

Далее

измерить нужное расстояние на плане с помощью линейки. Затем, используя масштаб, перевести сантиметры в метры. Например, на плане расстояние 7см , переводим в метры (масштаб в 1см 100м), получается 700м

7 см

Определите по карте расстояние на местности по прямой от школы до избушки лесника. Полученный результат округлите до десятков метров. Ответ запишите цифрами.

390 м

Далее

градусной сетке

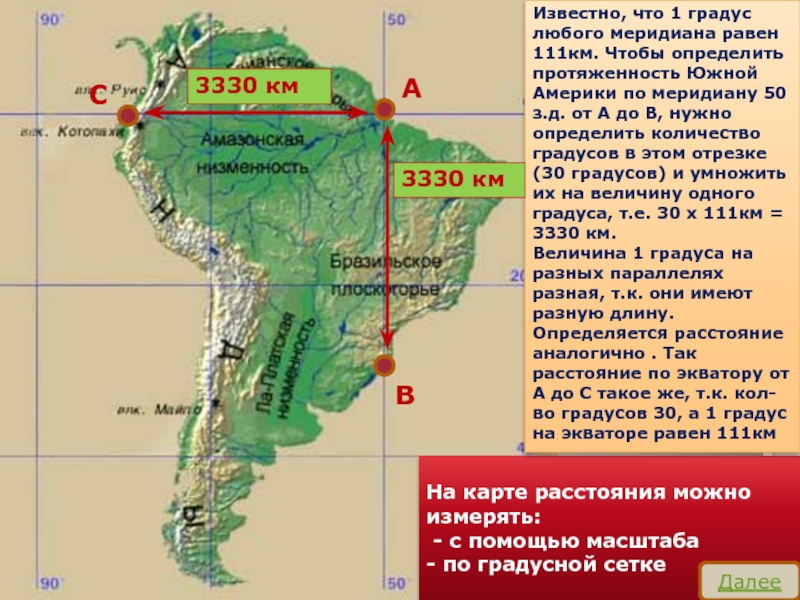

Известно, что 1 градус любого меридиана равен 111км. Чтобы определить протяженность Южной Америки по меридиану 50 з.д. от А до В, нужно определить количество градусов в этом отрезке (30 градусов) и умножить их на величину одного градуса, т.е. 30 х 111км = 3330 км.
Величина 1 градуса на разных параллелях разная, т.к. они имеют разную длину. Определяется расстояние аналогично . Так расстояние по экватору от А до С такое же, т.к. кол-во градусов 30, а 1 градус на экваторе равен 111км

А

В

С

3330 км

3330 км

Далее

фрагменте карты мира?

При определении направлений на карте, нужно помнить, что параллели показывают направление запад-восток, а меридианы – север-юг. Таким образом , определяя направление по карте, необходимо ориентироваться по линиям градусной сетки

С

Ю

З

В

Далее

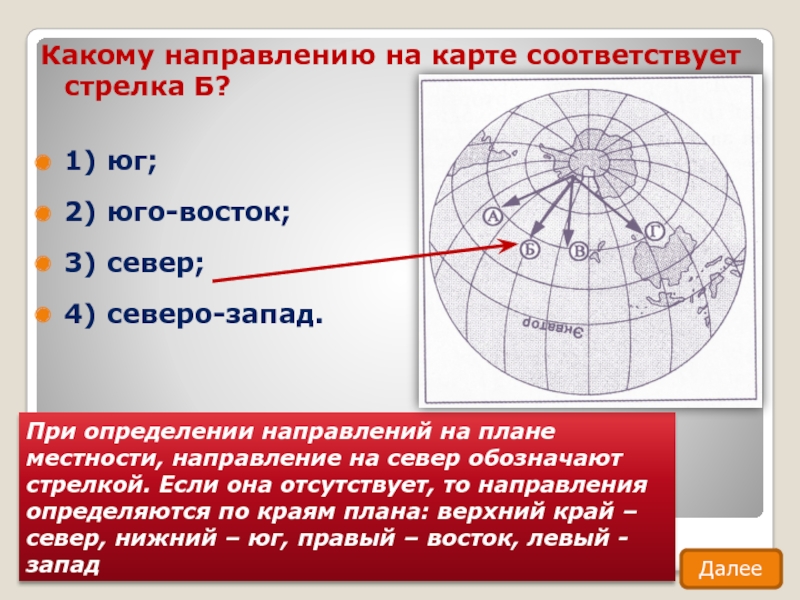

Если она отсутствует, то направления определяются по краям плана: верхний край – север, нижний – юг, правый – восток, левый - запад

Какому направлению на карте соответствует стрелка Б?

1) юг;
2) юго-восток;
3) север;
4) северо-запад.

Далее

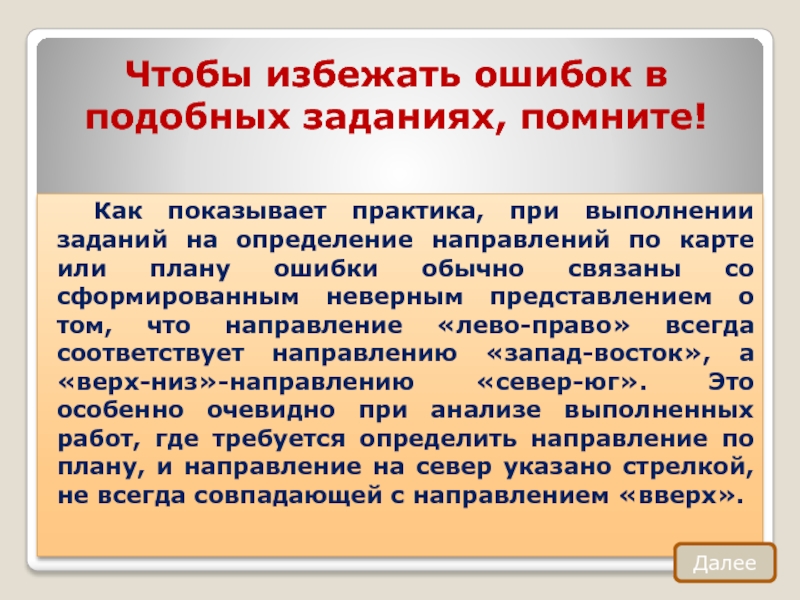

выполнении заданий на определение направлений по карте или плану ошибки обычно связаны со сформированным неверным представлением о том, что направление «лево-право» всегда соответствует направлению «запад-восток», а «верх-низ»-направлению «север-юг». Это особенно очевидно при анализе выполненных работ, где требуется определить направление по плану, и направление на север указано стрелкой, не всегда совпадающей с направлением «вверх».

Далее

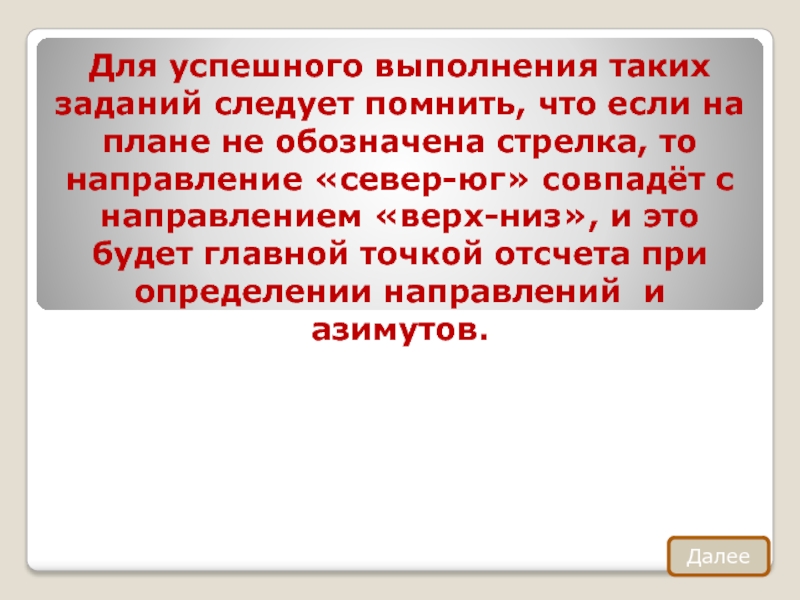

не обозначена стрелка, то направление «север-юг» совпадёт с направлением «верх-низ», и это будет главной точкой отсчета при определении направлений и азимутов.

он представляет собой угол, который измеряется только по часовой стрелке и изменяется в пределах от 0 до 360 градусов.
