Презентация, доклад Построение профиля рельефа местности (ЕГЭ)
Содержание
Постройте профиль рельефа местности по линии А – В. Для этого перенесите основу для построения профиля на бланк ответов № 2, используя горизонтальный масштаб в 1 см 50 м и вертикальный масштаб в 1 см 5
Слайд 2Постройте профиль рельефа местности по линии А – В. Для этого
перенесите основу для построения профиля на бланк ответов № 2, используя горизонтальный масштаб в 1 см 50 м и вертикальный масштаб в 1 см 5 м. Укажите на профиле знаком «Х» положение родника.

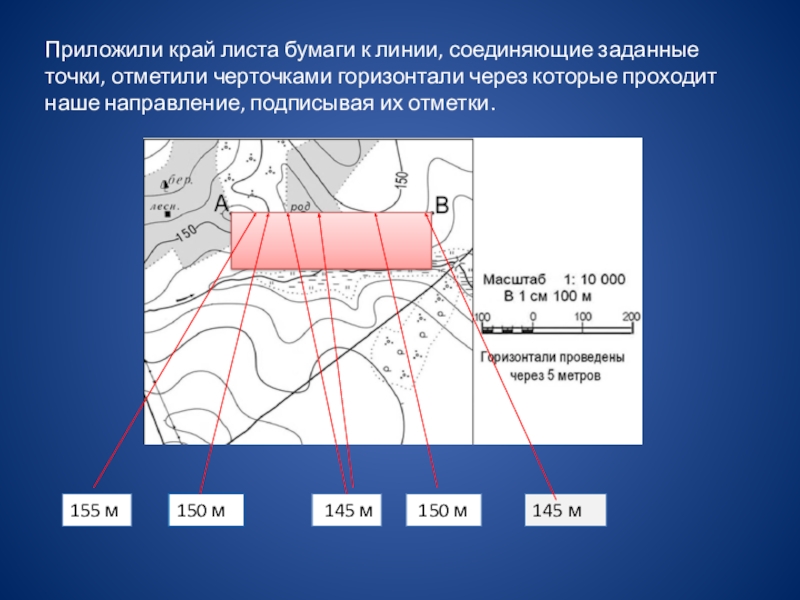

Слайд 3Приложили край листа бумаги к линии, соединяющие заданные точки, отметили черточками
горизонтали через которые проходит наше направление, подписывая их отметки.
155 м
150 м
145 м
150 м
145 м
Слайд 41. Приложили к горизонтальной линии, где будете строить профиль. Так как
у нас
масштаб в 2 раза крупнее, то мы расстояние между двумя соседними
вертикалями будем откладывать по горизонтали в 2 раза больше.
2. Восстанавливаем перпендикуляры до пересечения с соответствующими
горизонталями. Эти пресечения дадут ряд точек, их соединяют плавной
кривой, которая и выразит профиль местности.
3. Две точки имеют одинаковые отметки высот, а между ними лежит
отрицательная форма рельефа (в нашем случае родник), тогда линия,
соединяющая точки с одинаковой высотой, должна быть вогнутой.
155
150
145
145
150
145
Слайд 51) На рисунке в ответе длина горизонтальной линии основы
профиля равна 80
± 2 мм, и расстояние от левой вертикальной оси
до родника – 29 ± 2 мм.
2) Форма профиля в основном совпадает с эталоном.
3) На участке 1 склон круче, чем на участке 2
Ответ включает все три названных выше элемента - 2 балла
Ответ включает один (1-й)
ИЛИ
два (любые) из названных выше элементов – 1 балл
Все ответы, которые не соответствуют вышеуказанным критериям
выставления оценок в 1 и 2 балла - 0 баллов
до родника – 29 ± 2 мм.
2) Форма профиля в основном совпадает с эталоном.
3) На участке 1 склон круче, чем на участке 2
Ответ включает все три названных выше элемента - 2 балла
Ответ включает один (1-й)
ИЛИ
два (любые) из названных выше элементов – 1 балл
Все ответы, которые не соответствуют вышеуказанным критериям
выставления оценок в 1 и 2 балла - 0 баллов
