Презентация, доклад по теме Способы изображения рельефа на картах (выполнили студенты группы 720-Б Колесников Р.Р., Шкарин А.Е., Пелепец С.С.)

геодезия
Преподаватель: Смирнов А.В.
2019

Способы изображения рельефа на картах

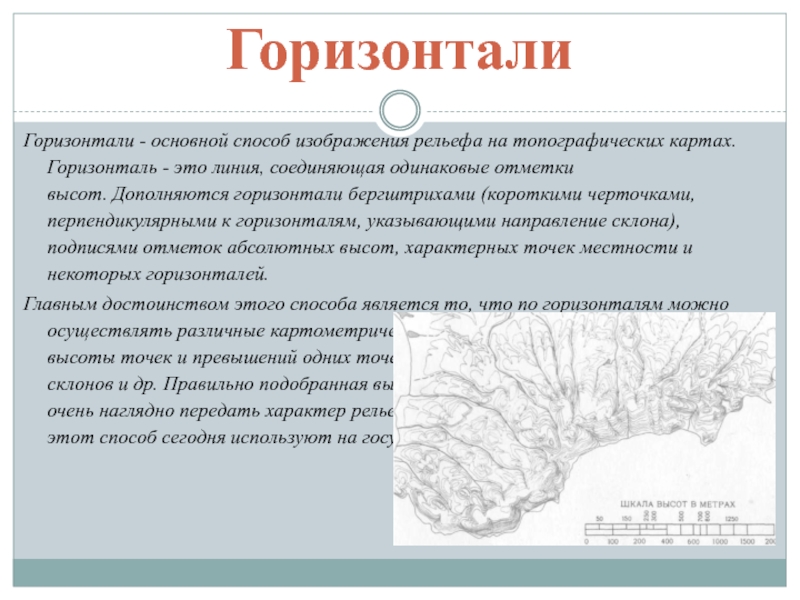

соединяющая одинаковые отметки высот. Дополняются горизонтали бергштрихами (короткими черточками, перпендикулярными к горизонталям, указывающими направление склона), подписями отметок абсолютных высот, характерных точек местности и некоторых горизонталей.
Главным достоинством этого способа является то, что по горизонталям можно осуществлять различные картометрические работы: определять абсолютные высоты точек и превышений одних точек над другими, крутизну и направление склонов и др. Правильно подобранная высота сечения рельефа на карте позволяет очень наглядно передать характер рельефа и степень его расчлененности. Поэтому этот способ сегодня используют на государственных топографических картах.

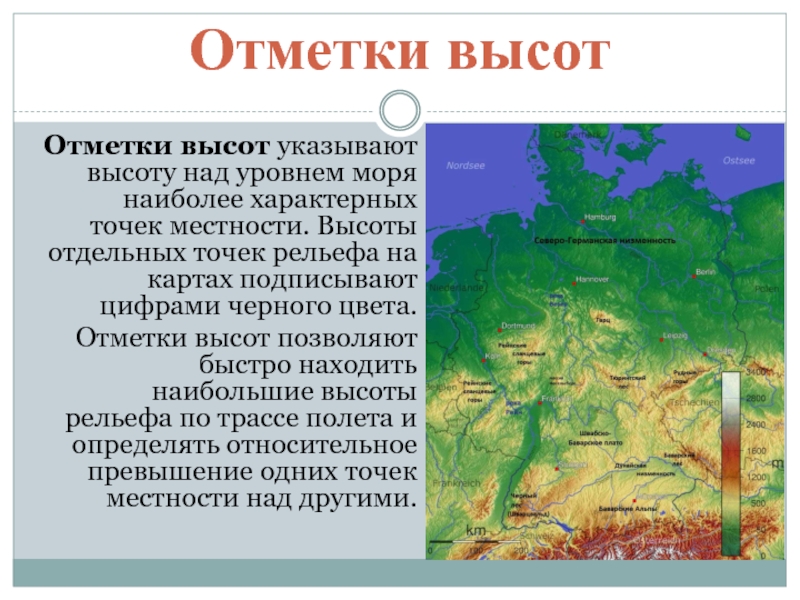

местности. Высоты отдельных точек рельефа на картах подписывают цифрами черного цвета.
 Отметки высот позволяют быстро находить наибольшие высоты рельефа по трассе полета и определять относительное превышение одних точек местности над другими.

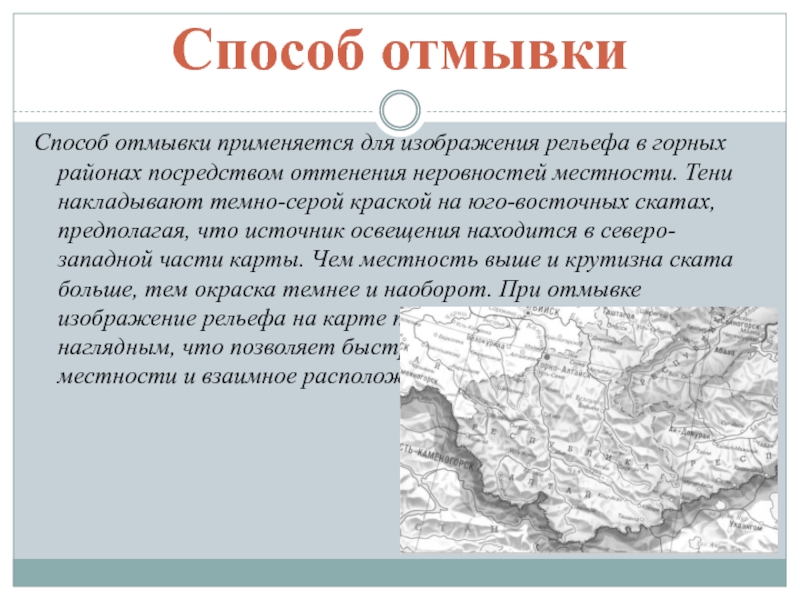

оттенения неровностей местности. Тени накладывают темно-серой краской на юго-восточных скатах, предполагая, что источник освещения находится в северо-западной части карты. Чем местность выше и крутизна ската больше, тем окраска темнее и наоборот. При отмывке изображение рельефа на карте получается более отчетливым и наглядным, что позволяет быстро определять общий характер местности и взаимное расположение неровностей.

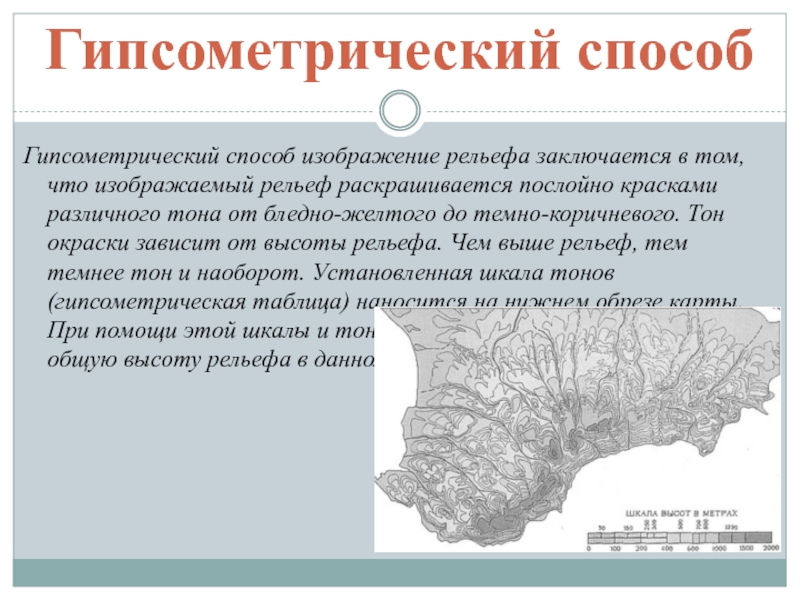

послойно красками различного тона от бледно-желтого до темно-коричневого. Тон окраски зависит от высоты рельефа. Чем выше рельеф, тем темнее тон и наоборот. Установленная шкала тонов (гипсометрическая таблица) наносится на нижнем обрезе карты. При помощи этой шкалы и тона раскраски можно определить общую высоту рельефа в данном месте карты.

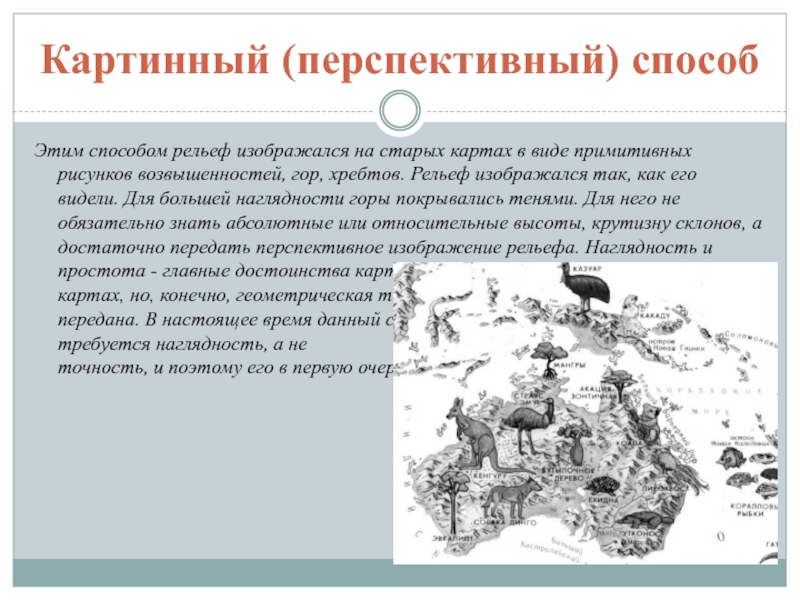

примитивных рисунков возвышенностей, гор, хребтов. Рельеф изображался так, как его видели. Для большей наглядности горы покрывались тенями. Для него не обязательно знать абсолютные или относительные высоты, крутизну склонов, а достаточно передать перспективное изображение рельефа. Наглядность и простота - главные достоинства картинного способа отображения рельефа на картах, но, конечно, геометрическая точность таким образом не может быть передана. В настоящее время данный способ применяется на тех картах, где требуется наглядность, а не точность, и поэтому его в первую очередь используют на детских картах.

удовлетворять военных, основных потребителей карт. Они должны были быстро получать по картам точное представление о крутизне склонов, пересеченности местности, характере рельефа в целом.






Поэтому был предложен новый способ изображения рельефа - триховой. Недостатком способа являлось то, что посредством штрихов нельзя определить абсолютные и относительные высоты. Кроме того, рисовка штрихов очень трудоемка, а печатание карт требует высокой техники воспроизведения. Поэтому стали искать новые способы изображения рельефа. В настоящее время этот способ используется при изображении скалистого рельефа на топографических картах.

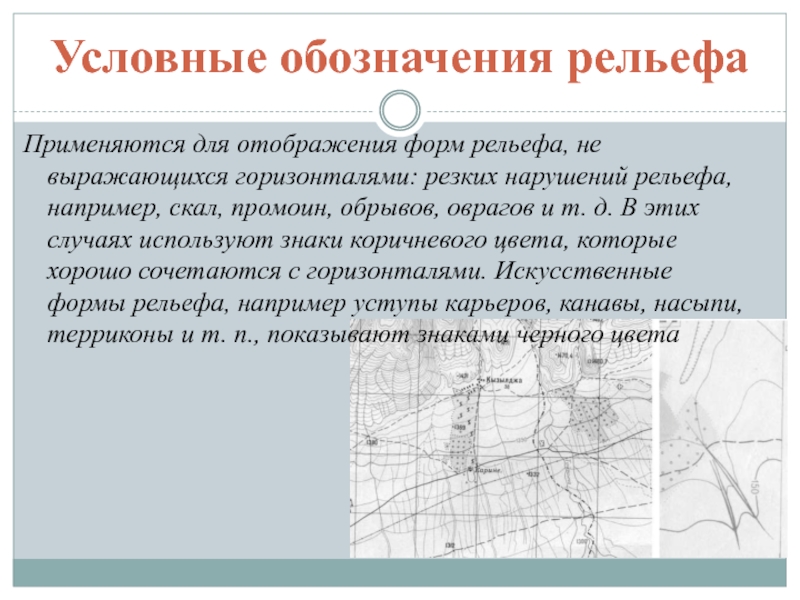

нарушений рельефа, например, скал, промоин, обрывов, оврагов и т. д. В этих случаях используют знаки коричневого цвета, которые хорошо сочетаются с горизонталями. Искусственные формы рельефа, например уступы карьеров, канавы, насыпи, терриконы и т. п., показывают знаками черного цвета

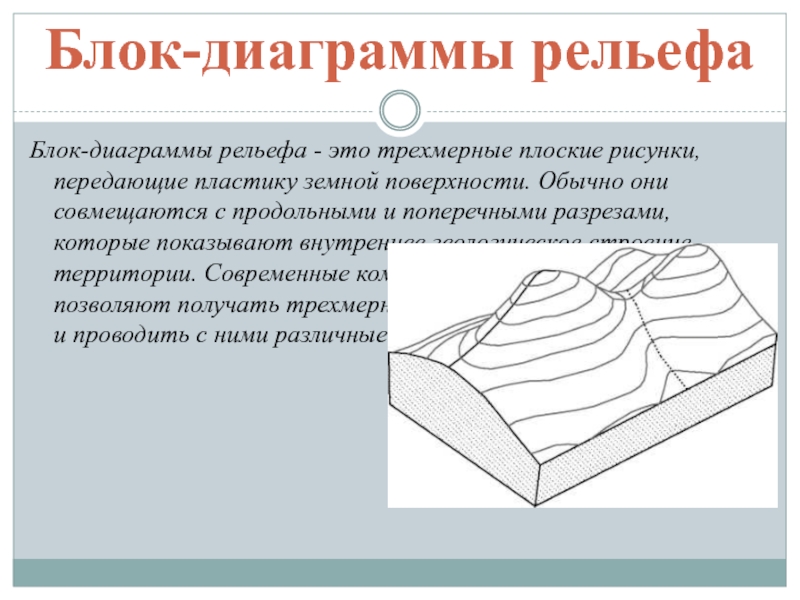

они совмещаются с продольными и поперечными разрезами, которые показывают внутреннее геологическое строение территории. Современные компьютерные технологии позволяют получать трехмерные блок-диаграммы на дисплее и проводить с ними различные преобразования.

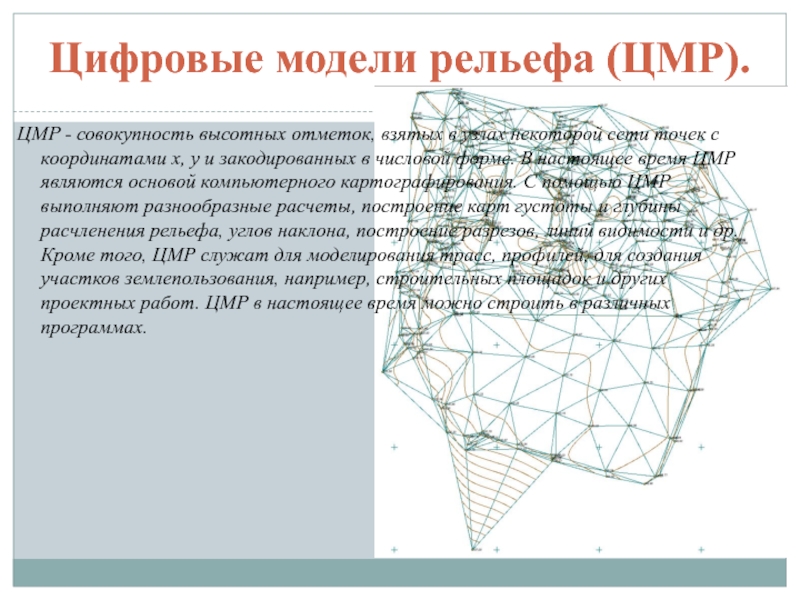

точек с координатами х, у и закодированных в числовой форме. В настоящее время ЦМР являются основой компьютерного картографирования. С помощью ЦМР выполняют разнообразные расчеты, построение карт густоты и глубины расчленения рельефа, углов наклона, построение разрезов, линий видимости и др. Кроме того, ЦМР служат для моделирования трасс, профилей, для создания участков землепользования, например, строительных площадок и других проектных работ. ЦМР в настоящее время можно строить в различных программах.
