Презентация, доклад по горному делу на тему: Околоствольные дворы шахты

Междуреченский горно-строительный техникум

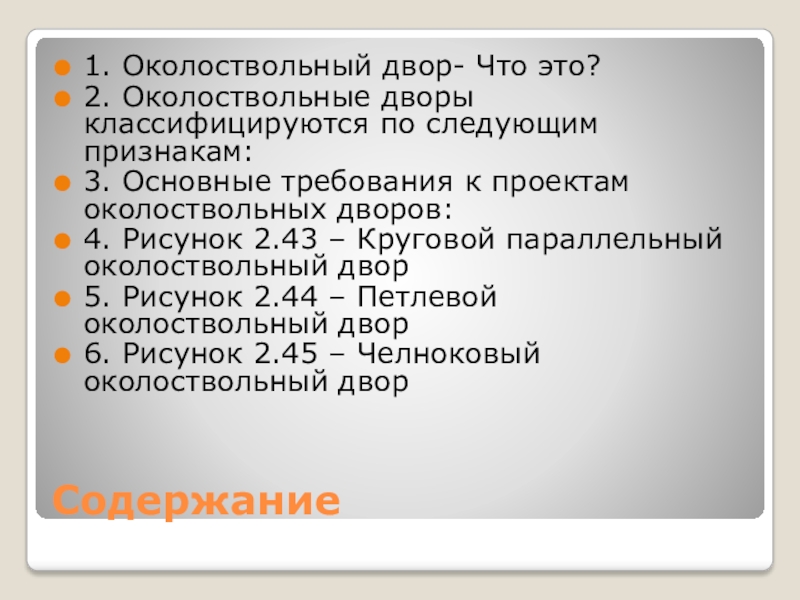

Основные требования к проектам околоствольных дворов:

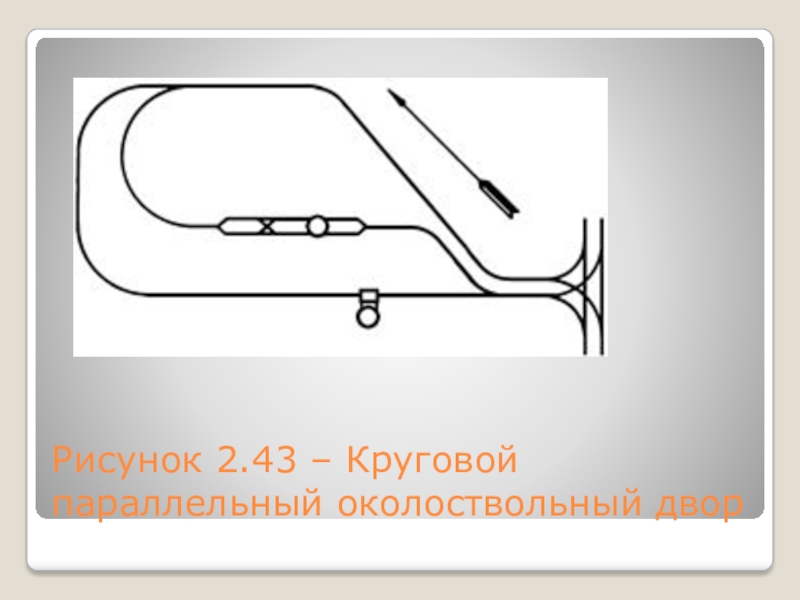

4. Рисунок 2.43 – Круговой параллельный околоствольный двор

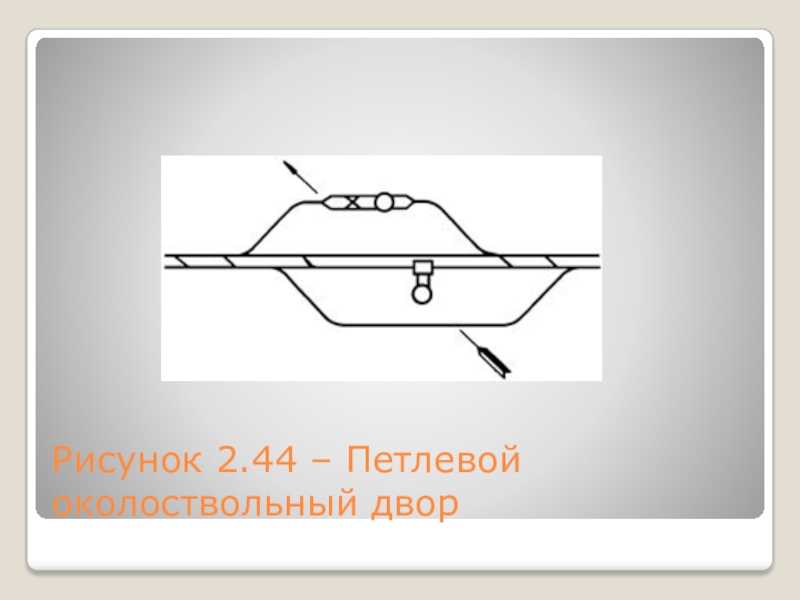

5. Рисунок 2.44 – Петлевой околоствольный двор

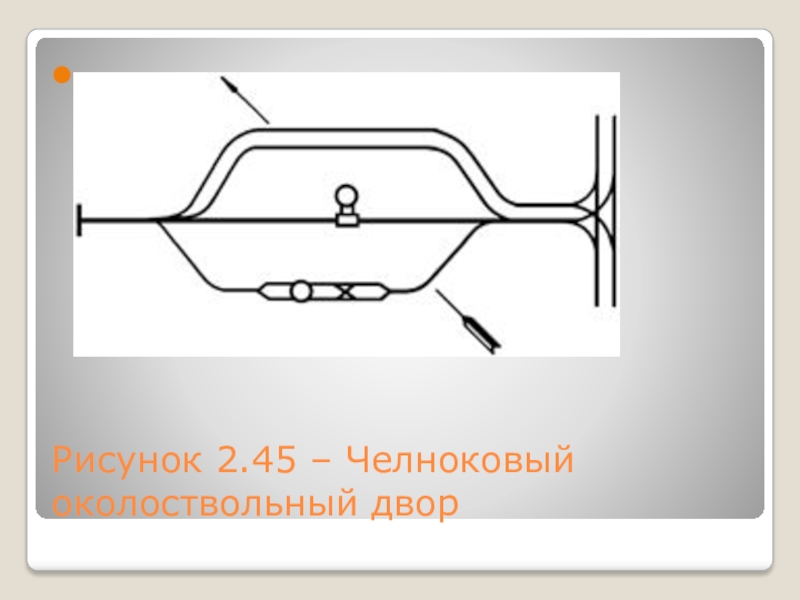

6. Рисунок 2.45 – Челноковый околоствольный двор

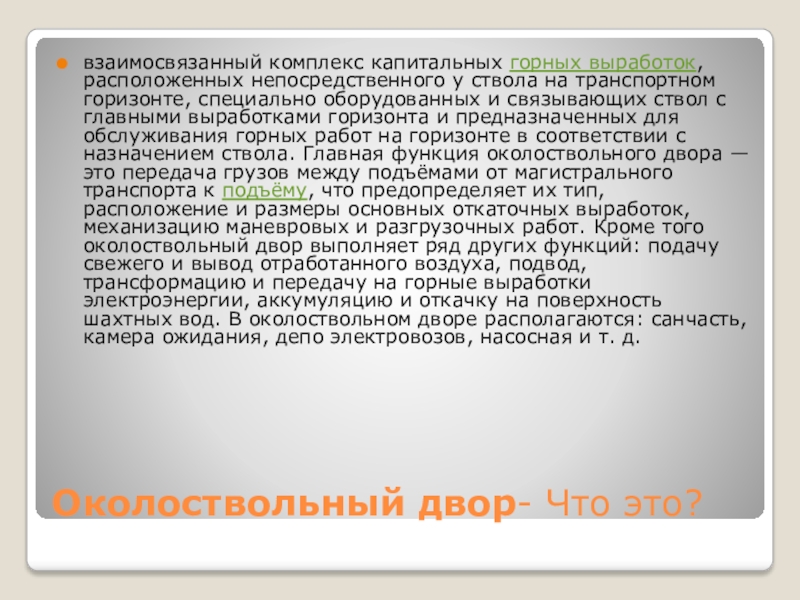

на транспортном горизонте, специально оборудованных и связывающих ствол с главными выработками горизонта и предназначенных для обслуживания горных работ на горизонте в соответствии с назначением ствола. Главная функция околоствольного двора — это передача грузов между подъёмами от магистрального транспорта к подъёму, что предопределяет их тип, расположение и размеры основных откаточных выработок, механизацию маневровых и разгрузочных работ. Кроме того околоствольный двор выполняет ряд других функций: подачу свежего и вывод отработанного воздуха, подвод, трансформацию и передачу на горные выработки электроэнергии, аккумуляцию и откачку на поверхность шахтных вод. В околоствольном дворе располагаются: санчасть, камера ожидания, депо электровозов, насосная и т. д.

наклонных;
по виду шахтного подъёма — для скипового, клетьевого, гидротранспортного;
по виду шахтного транспорта — для электровозного, конвейерного, гидравлического, комбинированного;
по типу вагонетки — для транспортирования глухими, саморазгружающимися (разгрузкой через дно, боковую стенку) вагонетками;
по типу прибывающих составов — с однородным грузом и смешанным (полезное ископаемое, порода);
по ориентировке транспортных ветвей — параллельные, перпендикулярные, диагональные;
по характеру манёвров электровозов — с обгоном, с поточным движением.

максимально простой с минимальным числом выработок, сопряжений, типорожеров, сечений выработок;
2.  Грузовые и порожние ветви у скиповых стволов следует проектировать прямолинейными на длину соответствующего состава вагонеток;
3. Радиусы закругления рельсовых путей должны быть не менее 20м для колеи 900мм и 12м для колеи 600мм;
4.  Протяженные участки выработок следует располагать друг от друга на расстоянии, исключающего их вредное влияние друг на друга;
5. Околоствольные выработки на расстоянии до 50м от стволов следует крепить жесткой крепью.

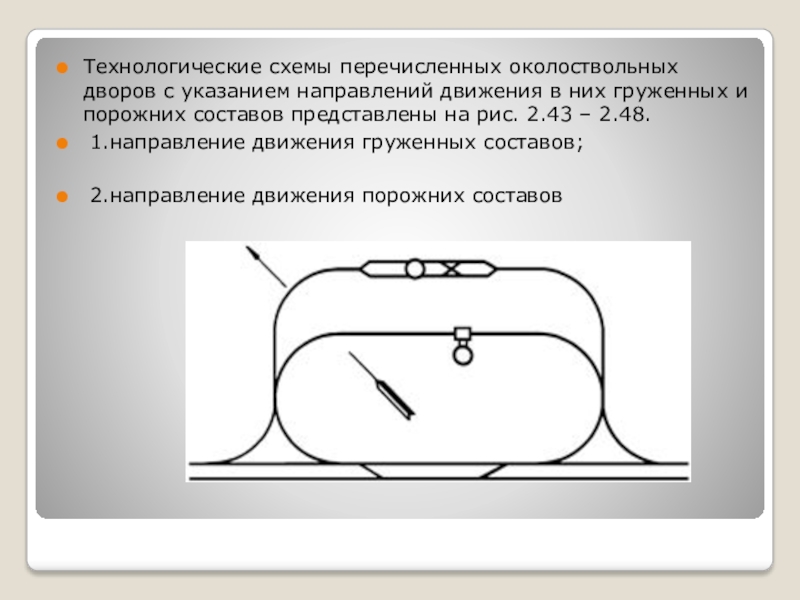

груженных и порожних составов представлены на рис. 2.43 – 2.48.
1.направление движения груженных составов;

2.направление движения порожних составов
