Презентация, доклад по географии на тему Топографическая карта
Содержание
- 1. Презентация по географии на тему Топографическая карта
- 2. Работа с топографической картой1.Определение прямоугольных координат:а) определяем квадрат, в которомнаходится объект (например точка М вквадрате 1965);
- 3. б) необходимо измерить расстояние вметрах от южной
- 4. Пусть Х =
- 5. 2.Определение географических координата) определяем номер квадрата и
- 6. б) рамка карты разделена отрезками по 1 минуте (чёрные и белые линии); 1минута
- 7. в) каждый отрезок разделён точками по 10 секунд; 10секунд
- 8. г) в нижнем левом углу карты указывают

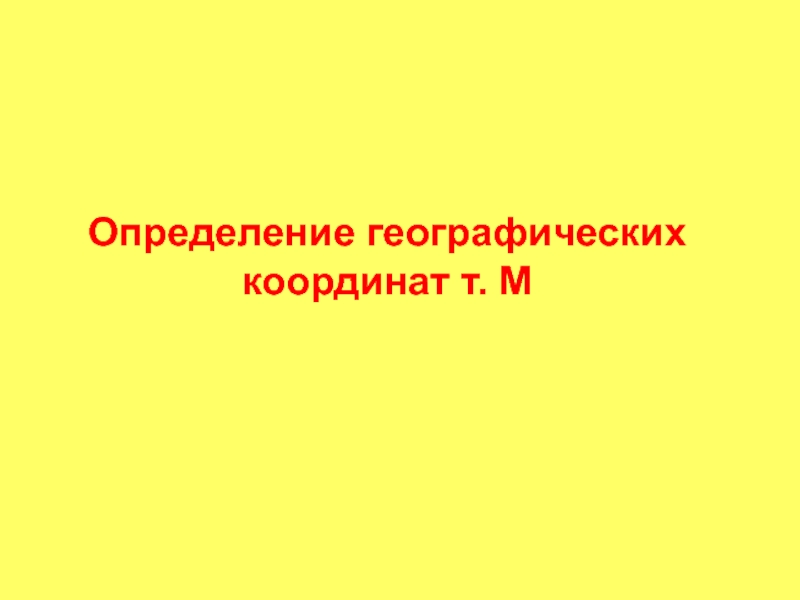

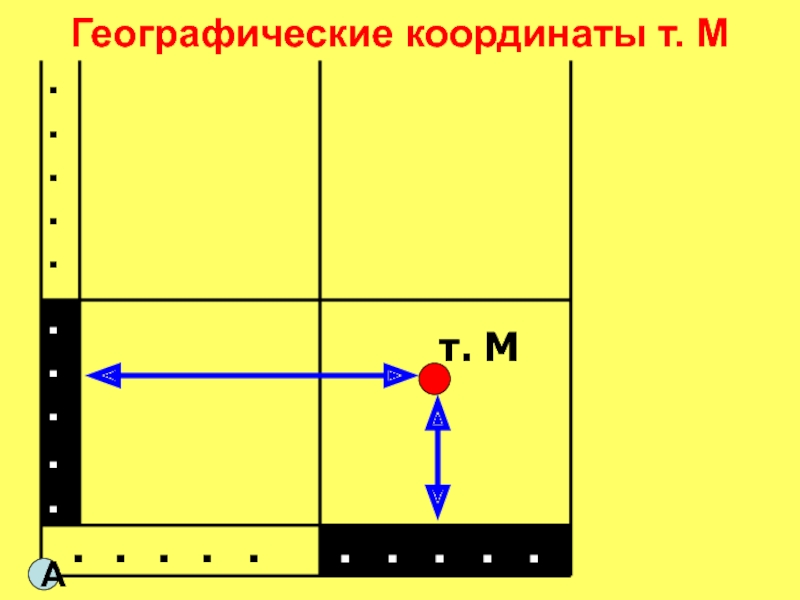

- 9. Определение географических координат т. М
- 10. Географические координаты т. МАт. М
- 11. а) От т. А до т. М
- 12. 3. Определение расстоянийИзмерить расстояние по карте в
- 13. 4. Определение абсолютной высотыа) по горизонталям определяют
- 14. Определите абсолютную высоту точек А, Б и
- 15. 5. Определение крутизны склонаа) внизу карты указывают
- 16. Определим крутизну склона между точками А и
- 17. Примеры работы с топографической картой
- 18. Используя учебник стр. 39 определите:1. Прямоугольные координаты
- 19. Используя учебник стр. 39 определите:2. Географические координаты
- 20. Используя учебник стр. 39 определите:3. Определите расстояние
- 21. Используя схему:4. Определите абсолютную высотуточки А и
- 22. 1. Закройте учебники, конспекты уроков, атласы.
- 23. 5. Выполните предлагаемые задания на стр. 5 по вариантам (III этап).
Работа с топографической картой1.Определение прямоугольных координат:а) определяем квадрат, в которомнаходится объект (например точка М вквадрате 1965);
Слайд 1Топографическая карта
- карта, отображающая земную поверхность в цилиндрической проекции и крупном

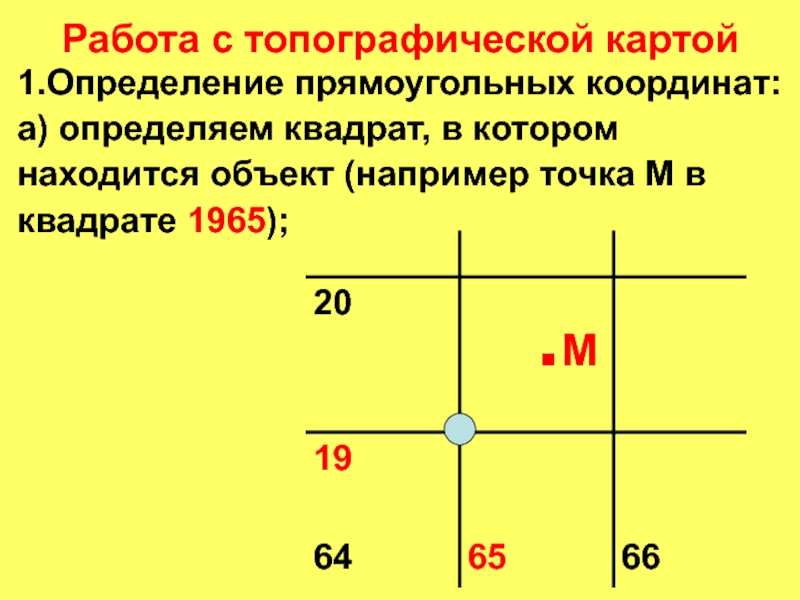

Слайд 2Работа с топографической картой
1.Определение прямоугольных координат:
а) определяем квадрат, в котором
находится объект
(например точка М в
квадрате 1965);
квадрате 1965);
Слайд 3б) необходимо измерить расстояние в
метрах от южной и западной сторон
квадрата до
точки М и полученные
величины приписать к числам,
указанным у выходов за рамку квадрата.
величины приписать к числам,
указанным у выходов за рамку квадрата.
у
Х

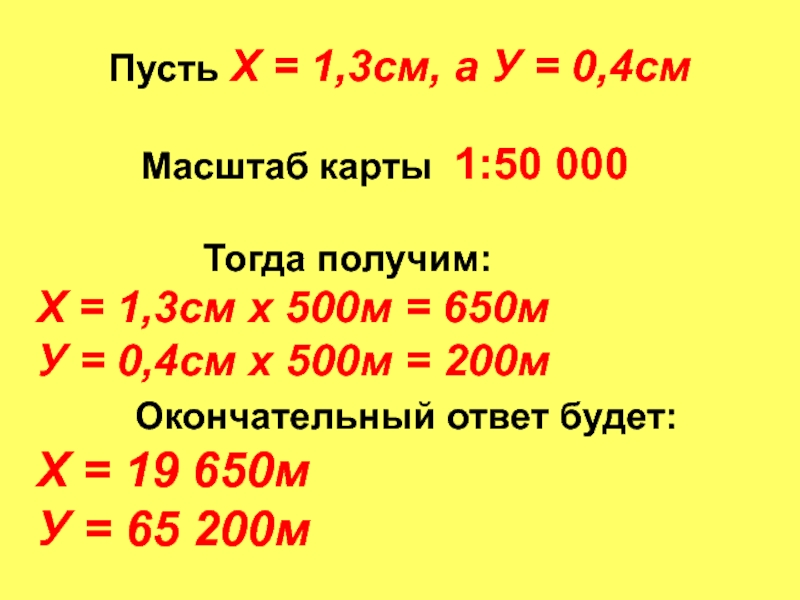

Слайд 4 Пусть Х = 1,3см, а У =
0,4см
Масштаб карты 1:50 000
Тогда получим:
Х = 1,3см х 500м = 650м
У = 0,4см х 500м = 200м
Окончательный ответ будет:
Х = 19 650м
У = 65 200м
Слайд 52.Определение географических координат
а) определяем номер квадрата и объект;
б) рамка карты разделена
отрезками по 1 минуте (чёрные и белые линии);
в) каждый отрезок разделён точками по 10 секунд;
г) в нижнем левом углу карты указывают географические координаты точки А.
в) каждый отрезок разделён точками по 10 секунд;
г) в нижнем левом углу карты указывают географические координаты точки А.

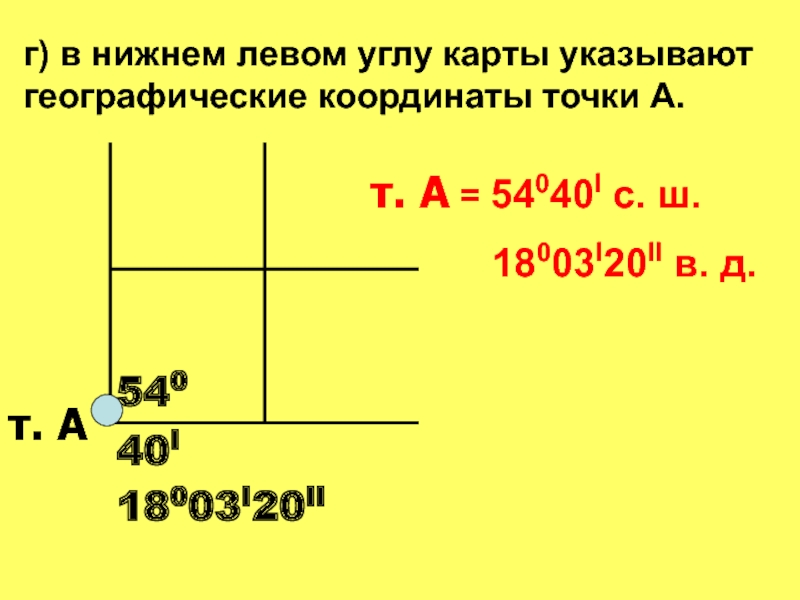

Слайд 8г) в нижнем левом углу карты указывают географические координаты точки А.
т.
А
т. А = 54040I с. ш.
18003I20II в. д.
Слайд 11а) От т. А до т. М вверх: один белый отрезок
(1I) и 4 точки по (10II), поэтому вместе 1I 40II.
б) От т. А до т. М вправо: один белый отрезок (1I) и 3 точки по (10II), поэтому вместе 1I 30II.
в) Географические координаты точки М будут:
54040I + 1I 40II = 540 41I 40II с. ш.
18003I20II + 1I 30II = 180 04I 50II в. д.
б) От т. А до т. М вправо: один белый отрезок (1I) и 3 точки по (10II), поэтому вместе 1I 30II.
в) Географические координаты точки М будут:
54040I + 1I 40II = 540 41I 40II с. ш.
18003I20II + 1I 30II = 180 04I 50II в. д.
Слайд 123. Определение расстояний
Измерить расстояние по карте в сантиметрах.
Используя масштаб карты переводим
сантиметры в метры.
Например, масштаб карты 1:50 000
(1см=500м), а по карте получили 6 см.,
Тогда: 6 см х 500м = 3000м или 3км.
Например, масштаб карты 1:50 000
(1см=500м), а по карте получили 6 см.,
Тогда: 6 см х 500м = 3000м или 3км.

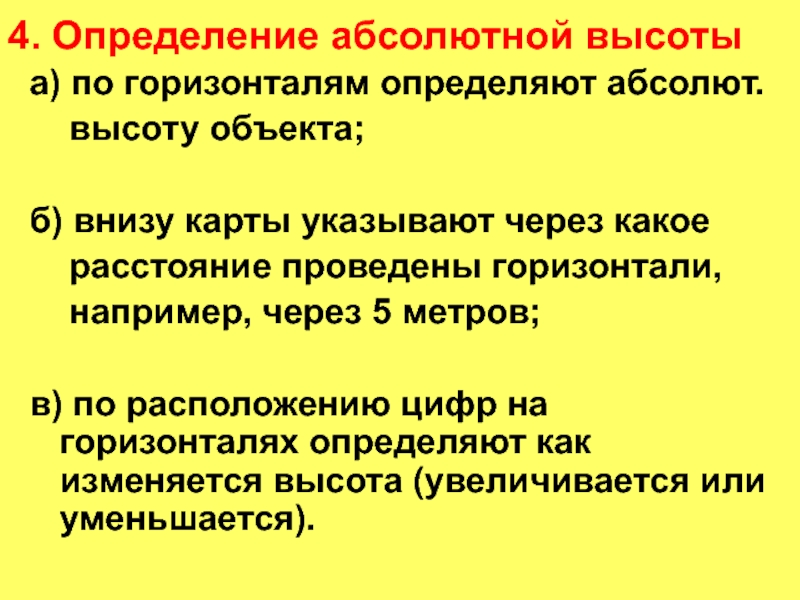

Слайд 134. Определение абсолютной высоты
а) по горизонталям определяют абсолют.
высоту объекта;
б)
внизу карты указывают через какое
расстояние проведены горизонтали,
например, через 5 метров;
в) по расположению цифр на горизонталях определяют как изменяется высота (увеличивается или уменьшается).
расстояние проведены горизонтали,
например, через 5 метров;
в) по расположению цифр на горизонталях определяют как изменяется высота (увеличивается или уменьшается).
Слайд 14Определите абсолютную высоту точек А, Б и С (горизонтали проведены через
5м)
А
Б
140
А = 135м
Б = 125м
С = 132,5м
С
Слайд 155. Определение крутизны склона
а) внизу карты указывают шкалу крутизны склона;
б) циркулем
измеряем расстояние между горизонталями (отрезок АБ);
в) переносим это расстояние (отрезок АБ) на шкалу крутизны склона и смотрим количество полученных градусов;
в) переносим это расстояние (отрезок АБ) на шкалу крутизны склона и смотрим количество полученных градусов;

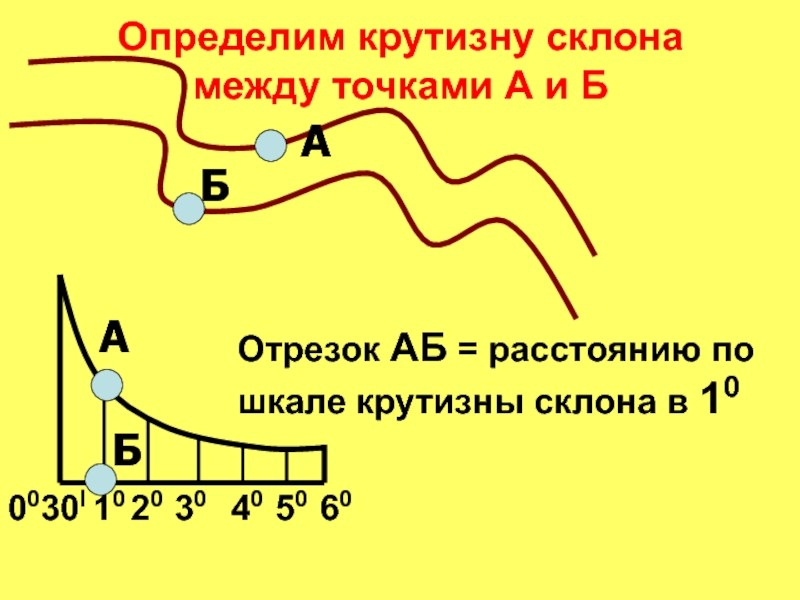

Слайд 16Определим крутизну склона между точками А и Б
Б
А
Отрезок АБ = расстоянию
по шкале крутизны склона в 10
А
Б
0030I
10
20
40
30
60
50

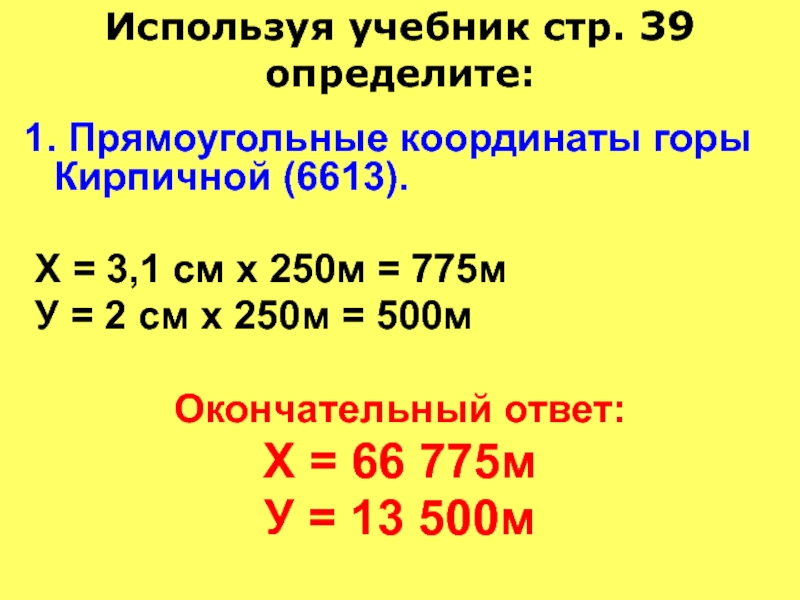

Слайд 18Используя учебник стр. 39 определите:
1. Прямоугольные координаты горы Кирпичной (6613).
Х
= 3,1 см х 250м = 775м
У = 2 см х 250м = 500м
Окончательный ответ:
Х = 66 775м
У = 13 500м
У = 2 см х 250м = 500м
Окончательный ответ:
Х = 66 775м
У = 13 500м

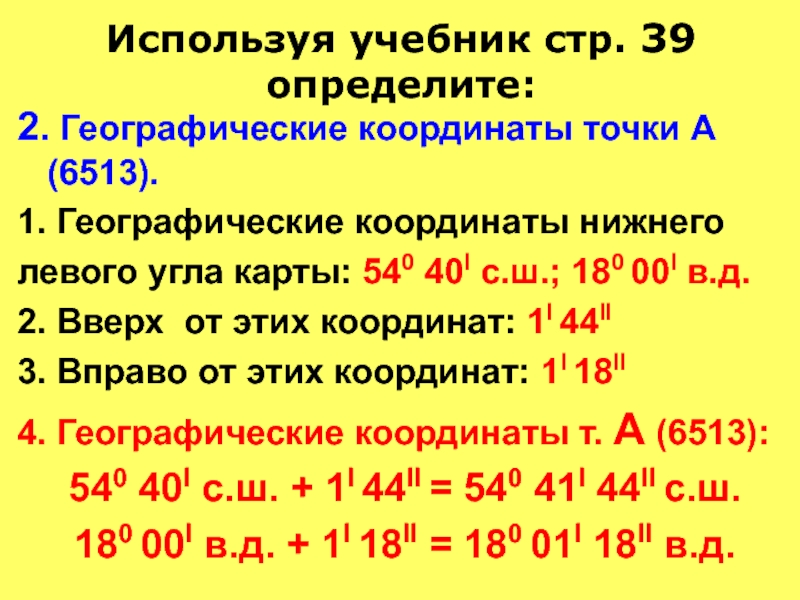

Слайд 19Используя учебник стр. 39 определите:
2. Географические координаты точки А (6513).
1. Географические
координаты нижнего
левого угла карты: 540 40I с.ш.; 180 00I в.д.
2. Вверх от этих координат: 1I 44II
3. Вправо от этих координат: 1I 18II
4. Географические координаты т. А (6513):
540 40I с.ш. + 1I 44II = 540 41I 44II с.ш.
180 00I в.д. + 1I 18II = 180 01I 18II в.д.
левого угла карты: 540 40I с.ш.; 180 00I в.д.
2. Вверх от этих координат: 1I 44II
3. Вправо от этих координат: 1I 18II
4. Географические координаты т. А (6513):
540 40I с.ш. + 1I 44II = 540 41I 44II с.ш.
180 00I в.д. + 1I 18II = 180 01I 18II в.д.

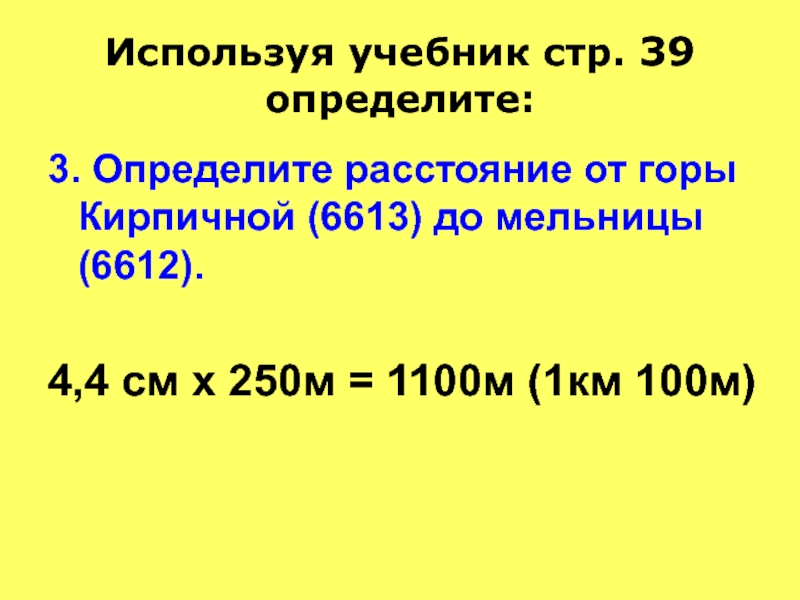

Слайд 20Используя учебник стр. 39 определите:
3. Определите расстояние от горы Кирпичной (6613)
до мельницы (6612).
4,4 см х 250м = 1100м (1км 100м)
4,4 см х 250м = 1100м (1км 100м)
Слайд 21Используя схему:
4. Определите абсолютную высоту
точки А и точки Б, если горизонтали
проведены
через 2м?
100
А
Б
А = 102 м
Б = 98 м

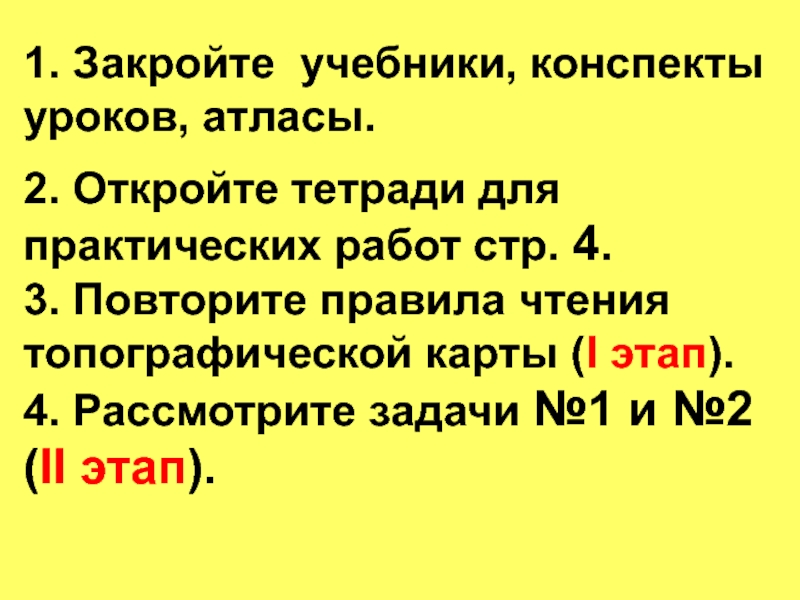

Слайд 221. Закройте учебники, конспекты уроков, атласы. 2. Откройте тетради для практических работ
стр. 4.
3. Повторите правила чтения топографической карты (I этап).
4. Рассмотрите задачи №1 и №2 (II этап).
