Слайд 1 Смоленская АЭС – эталон атомных станций
учитель географии
Игнатова И.Ф.

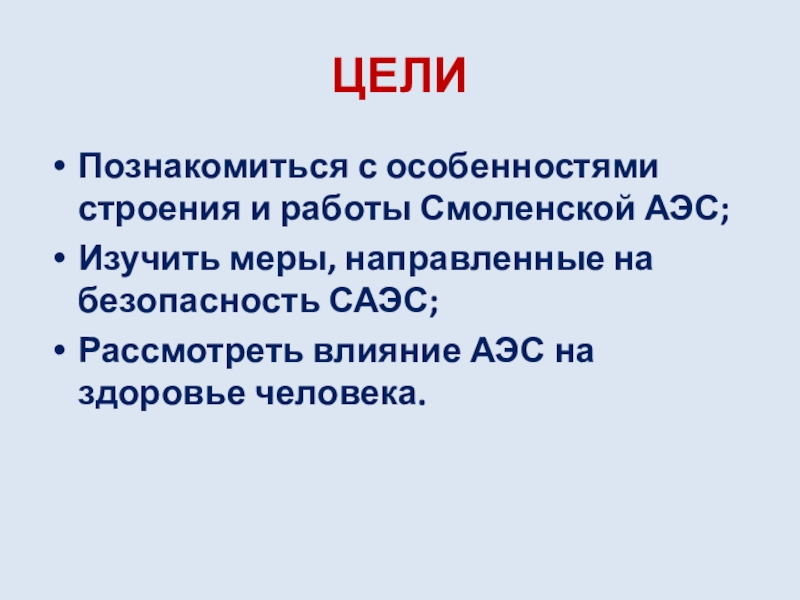

Слайд 2ЦЕЛИ
Познакомиться с особенностями строения и работы Смоленской АЭС;
Изучить меры, направленные на
безопасность САЭС;
Рассмотреть влияние АЭС на здоровье человека.

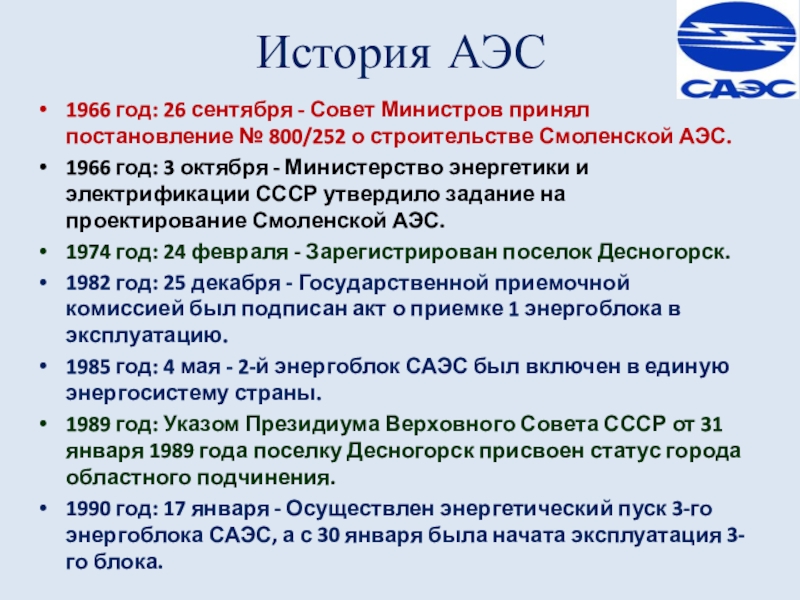

Слайд 5История АЭС
1966 год: 26 сентября - Совет Министров принял постановление №
800/252 о строительстве Смоленской АЭС.
1966 год: 3 октября - Министерство энергетики и электрификации СССР утвердило задание на проектирование Смоленской АЭС.
1974 год: 24 февраля - Зарегистрирован поселок Десногорск.
1982 год: 25 декабря - Государственной приемочной комиссией был подписан акт о приемке 1 энергоблока в эксплуатацию.
1985 год: 4 мая - 2-й энергоблок САЭС был включен в единую энергосистему страны.
1989 год: Указом Президиума Верховного Совета СССР от 31 января 1989 года поселку Десногорск присвоен статус города областного подчинения.
1990 год: 17 января - Осуществлен энергетический пуск 3-го энергоблока САЭС, а с 30 января была начата эксплуатация 3-го блока.

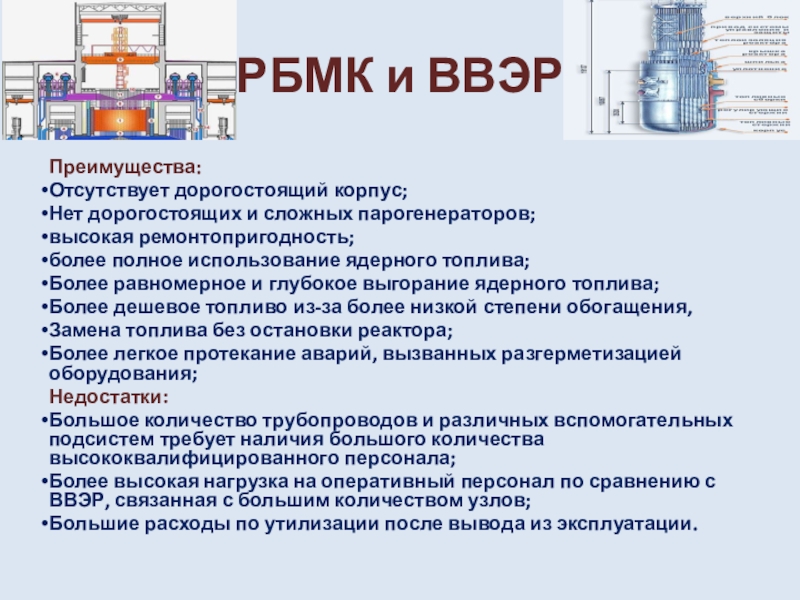

Слайд 6РБМК и ВВЭР
Преимущества:
Отсутствует дорогостоящий корпус;
Нет дорогостоящих и сложных парогенераторов;
высокая ремонтопригодность;
более
полное использование ядерного топлива;
Более равномерное и глубокое выгорание ядерного топлива;
Более дешевое топливо из-за более низкой степени обогащения,
Замена топлива без остановки реактора;
Более легкое протекание аварий, вызванных разгерметизацией оборудования;
Недостатки:
Большое количество трубопроводов и различных вспомогательных подсистем требует наличия большого количества высококвалифицированного персонала;
Более высокая нагрузка на оперативный персонал по сравнению с ВВЭР, связанная с большим количеством узлов;
Большие расходы по утилизации после вывода из эксплуатации.

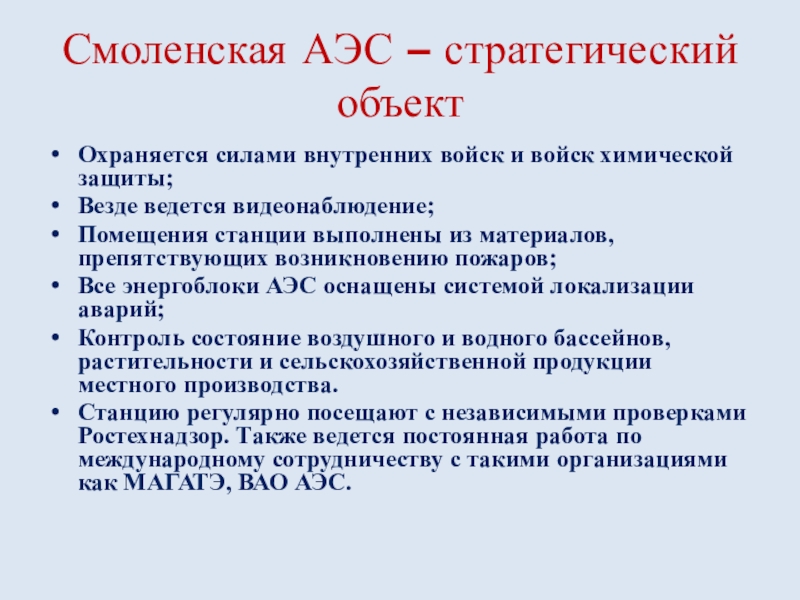

Слайд 7Смоленская АЭС – стратегический объект
Охраняется силами внутренних войск и войск химической
защиты;
Везде ведется видеонаблюдение;
Помещения станции выполнены из материалов, препятствующих возникновению пожаров;
Все энергоблоки АЭС оснащены системой локализации аварий;
Контроль состояние воздушного и водного бассейнов, растительности и сельскохозяйственной продукции местного производства.
Станцию регулярно посещают с независимыми проверками Ростехнадзор. Также ведется постоянная работа по международному сотрудничеству с такими организациями как МАГАТЭ, ВАО АЭС.

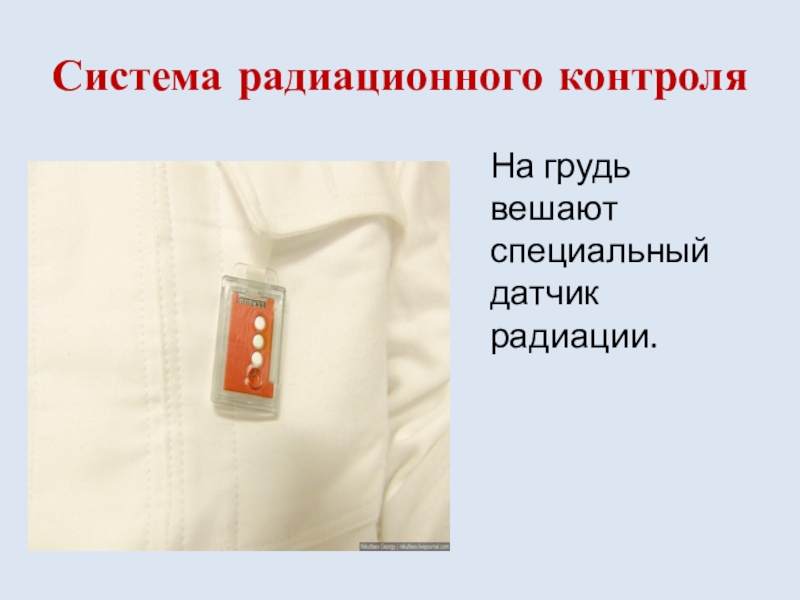

Слайд 9Система радиационного контроля
На грудь вешают специальный датчик радиации.

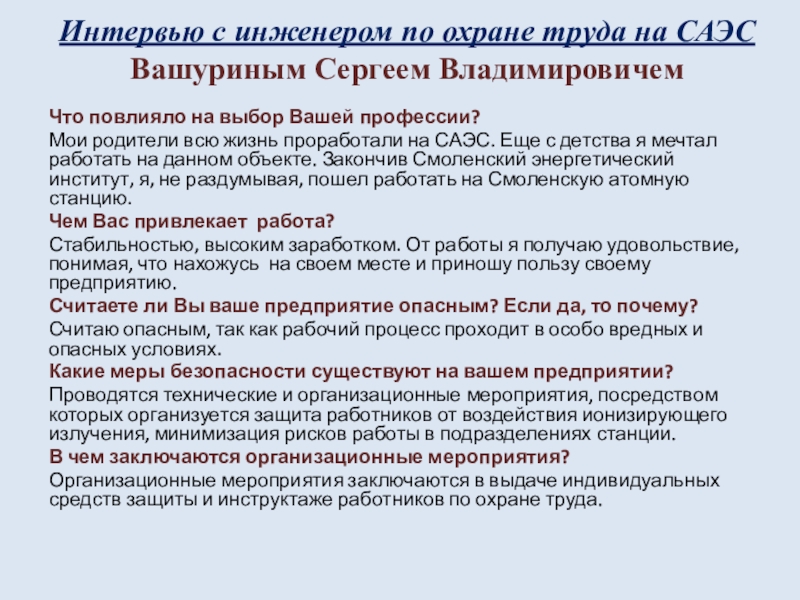

Слайд 10Интервью с инженером по охране труда на САЭС
Вашуриным Сергеем Владимировичем
Что повлияло
на выбор Вашей профессии?
Мои родители всю жизнь проработали на САЭС. Еще с детства я мечтал работать на данном объекте. Закончив Смоленский энергетический институт, я, не раздумывая, пошел работать на Смоленскую атомную станцию.
Чем Вас привлекает работа?
Стабильностью, высоким заработком. От работы я получаю удовольствие, понимая, что нахожусь на своем месте и приношу пользу своему предприятию.
Считаете ли Вы ваше предприятие опасным? Если да, то почему?
Считаю опасным, так как рабочий процесс проходит в особо вредных и опасных условиях.
Какие меры безопасности существуют на вашем предприятии?
Проводятся технические и организационные мероприятия, посредством которых организуется защита работников от воздействия ионизирующего излучения, минимизация рисков работы в подразделениях станции.
В чем заключаются организационные мероприятия?
Организационные мероприятия заключаются в выдаче индивидуальных средств защиты и инструктаже работников по охране труда.
Слайд 12Ведущий инженер управления реактором
Осуществляет непосредственный контроль и управление реактором с помощью
системы управления и защиты, системы контроля и регулирования расхода теплоносителя через каналы реактора, системы температурного контроля.

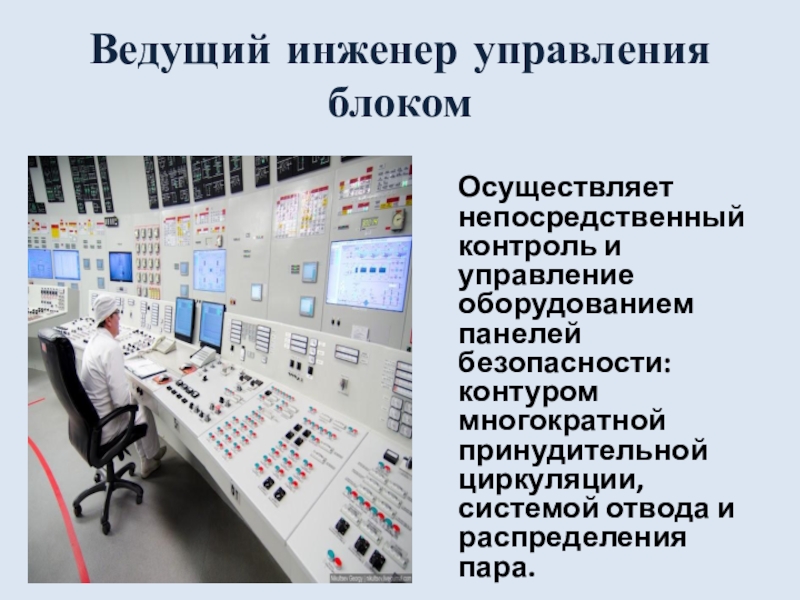

Слайд 13Ведущий инженер управления блоком
Осуществляет непосредственный контроль и управление оборудованием
панелей безопасности: контуром
многократной принудительной циркуляции, системой отвода и распределения пара.
Слайд 14Ведущий инженер управления турбиной
осуществляет непосредственный контроль и управление турбогенераторами, их вспомогательными
системами и потребителями собственных нужд блока.

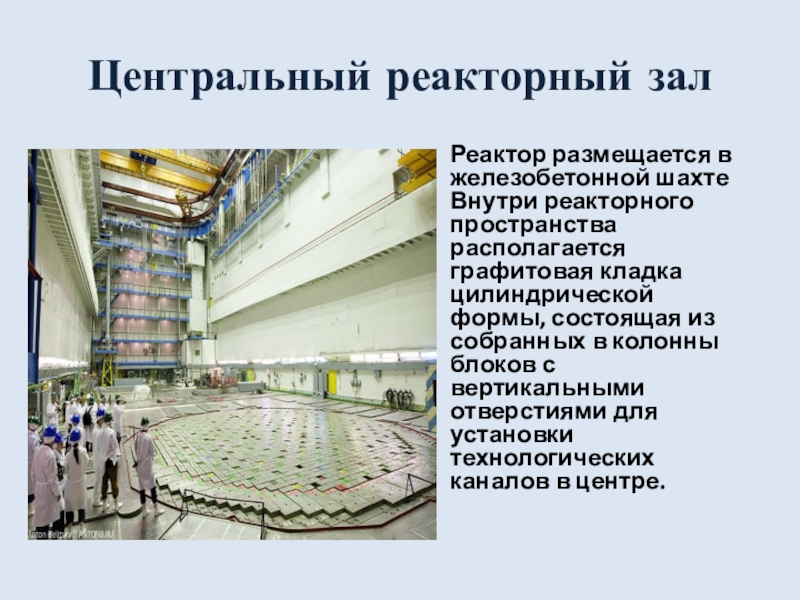

Слайд 15Центральный реакторный зал
Реактор размещается в железобетонной шахте Внутри реакторного пространства располагается
графитовая кладка цилиндрической формы, состоящая из собранных в колонны блоков с вертикальными отверстиями для установки технологических каналов в центре.
Слайд 16Топливная кассета
Тепловыделяющий элемент (ТВЭЛ)или топливная кассета представляет собой циркониевую трубу высотой
3,5 м и толщиной стенки 0,9 мм Топливная кассета устанавливается в технологический канал. Количество технологических каналов в реакторе – 1661.
Слайд 17Разгрузочно-загрузочная машина
Перегрузки производятся разгрузочно-загрузочной машиной (РЗМ), которая управляется дистанционно. Машина герметично
стыкуется с верхней частью технологического канала, давление в ней уравнивается с давлением в канале, затем отработанная топливная кассета извлекается и на ее место устанавливается свежая.

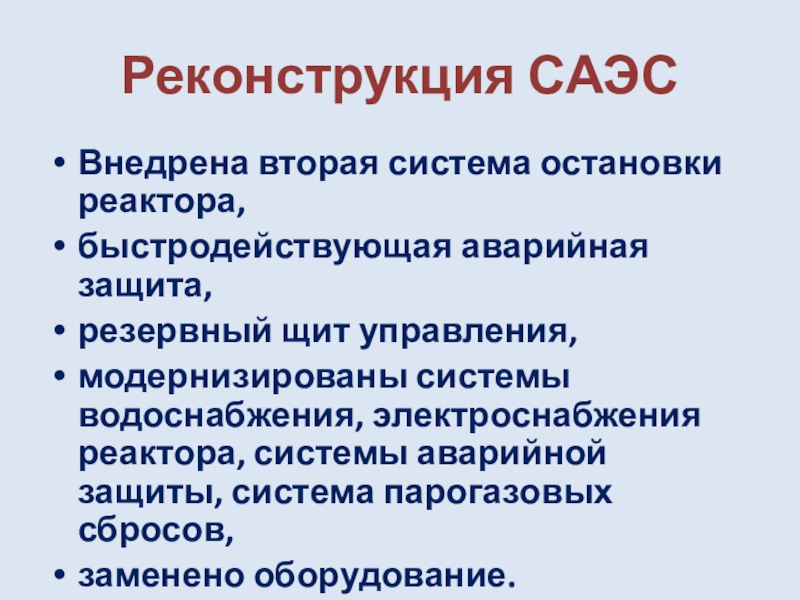

Слайд 18Реконструкция САЭС
Внедрена вторая система остановки реактора,
быстродействующая аварийная защита,
резервный щит управления,
модернизированы системы водоснабжения, электроснабжения реактора, системы аварийной защиты, система парогазовых сбросов,
заменено оборудование.
Слайд 19Достижения САЭС
В 1992, 1993, 1999, 2000, 2005 годах Смоленская АЭС признана
лучшей АЭС России.
2007 год: Смоленская атомная станция первой среди АЭС России получила международный сертификат соответствия системы менеджмента качества стандарту ISO 9001:2000
2011 год: Смоленская АЭС успешно прошла проверку Миссии ОСАРТ МАГАТЭ и признана лучшей АЭС России по культуре безопасности

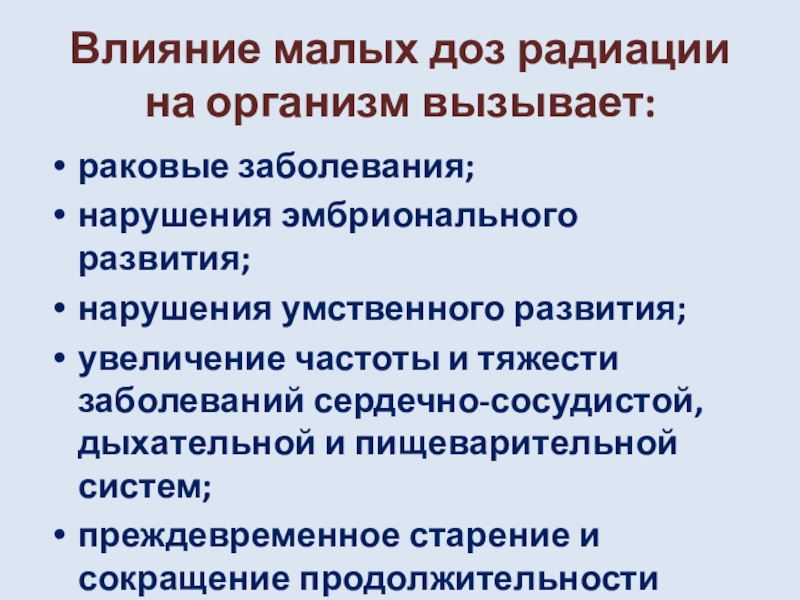

Слайд 20Влияние малых доз радиации на организм вызывает:
раковые заболевания;
нарушения эмбрионального развития;
нарушения умственного развития;
увеличение частоты и тяжести заболеваний сердечно-сосудистой, дыхательной и пищеварительной систем;
преждевременное старение и сокращение продолжительности жизни.
Слайд 22Рисунки на конкурс «Экология и атомная энергетика»
Слайд 23Рисунки на конкурс «Экология и атомная энергетика»
