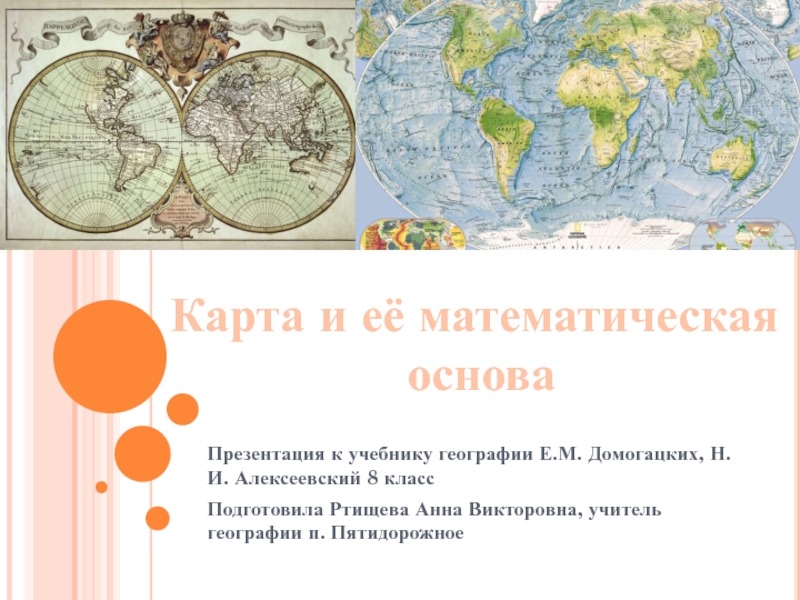

Слайд 1Презентация к учебнику географии Е.М. Домогацких, Н.И. Алексеевский 8 класс
Подготовила Ртищева
Анна Викторовна, учитель географии п. Пятидорожное
Карта и её математическая
основа

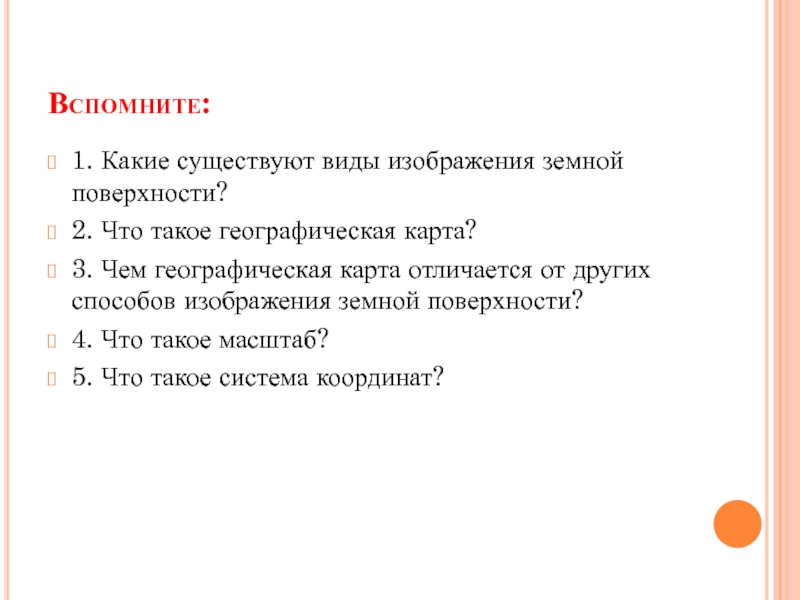

Слайд 2Вспомните:
1. Какие существуют виды изображения земной поверхности?
2. Что такое географическая карта?
3.
Чем географическая карта отличается от других способов изображения земной поверхности?
4. Что такое масштаб?
5. Что такое система координат?
Слайд 3Географическая карта
Географическая карта (с лат. «лист»- это уменьшенное, математически определённое изображение
поверхности Земли, на котором все объекты показаны в принятой системе условных знаков.

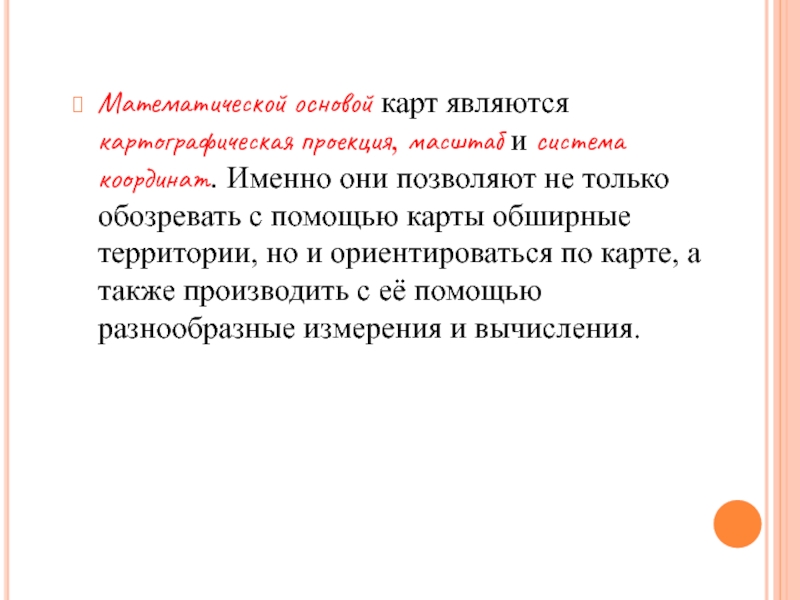

Слайд 4Математической основой карт являются картографическая проекция, масштаб и система координат. Именно
они позволяют не только обозревать с помощью карты обширные территории, но и ориентироваться по карте, а также производить с её помощью разнообразные измерения и вычисления.

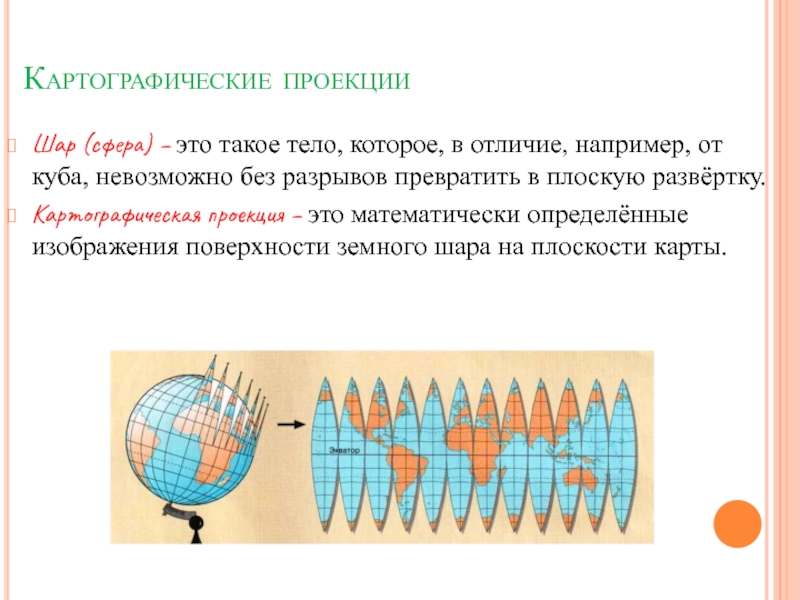

Слайд 5Картографические проекции
Шар (сфера) – это такое тело, которое, в отличие, например,
от куба, невозможно без разрывов превратить в плоскую развёртку.
Картографическая проекция – это математически определённые изображения поверхности земного шара на плоскости карты.

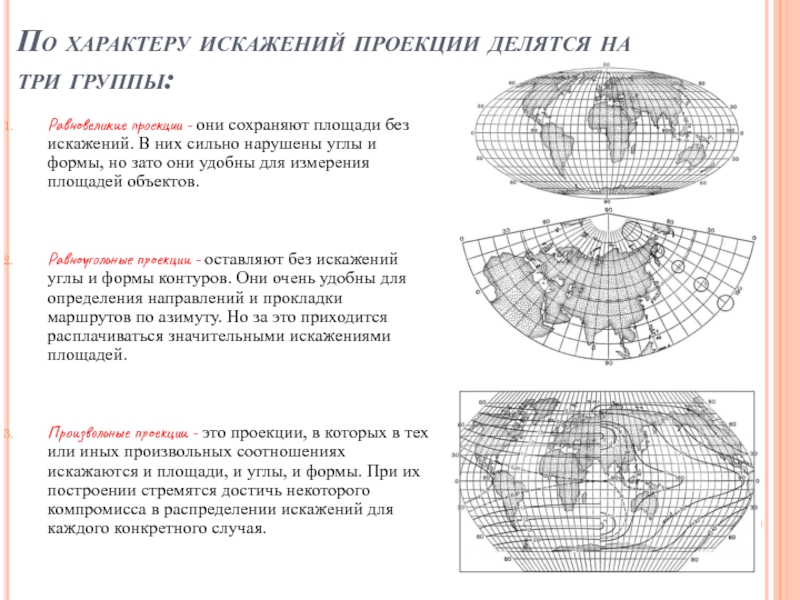

Слайд 7По характеру искажений проекции делятся на три группы:
Равновеликие проекции - они
сохраняют площади без искажений. В них сильно нарушены углы и формы, но зато они удобны для измерения площадей объектов.
Равноугольные проекции - оставляют без искажений углы и формы контуров. Они очень удобны для определения направлений и прокладки маршрутов по азимуту. Но за это приходится расплачиваться значительными искажениями площадей.
Произвольные проекции - это проекции, в которых в тех или иных произвольных соотношениях искажаются и площади, и углы, и формы. При их построении стремятся достичь некоторого компромисса в распределении искажений для каждого конкретного случая.
Слайд 8Азимутальные
Цилиндрические
Конические
Виды проекций по типу вспомогательной поверхности
Слайд 9Наша страна имеет большие размеры как по широте, так и по
долготе. Поэтому азимутальная проекция не очень годится. При этом Россия находится далеко от экватора, где искажения на картах цилиндрической проекции особенно сильны. Поэтому наилучшим для изображения территории нашей страны является коническая проекция. Меридианы на ней – прямые линии, которые как лучи расходятся из точки Северного полюса, а параллели- дуги разной кривизны.

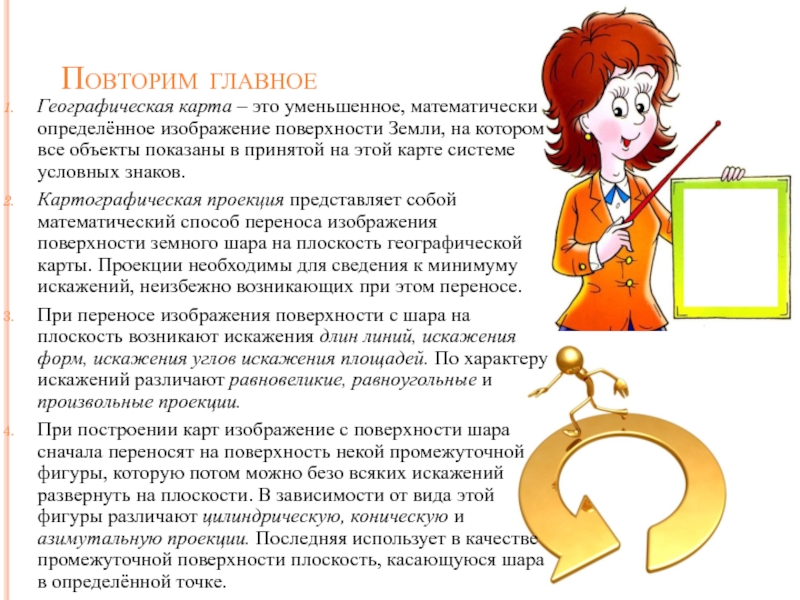

Слайд 10Повторим главное
Географическая карта – это уменьшенное, математически определённое изображение поверхности Земли,
на котором все объекты показаны в принятой на этой карте системе условных знаков.
Картографическая проекция представляет собой математический способ переноса изображения поверхности земного шара на плоскость географической карты. Проекции необходимы для сведения к минимуму искажений, неизбежно возникающих при этом переносе.
При переносе изображения поверхности с шара на плоскость возникают искажения длин линий, искажения форм, искажения углов искажения площадей. По характеру искажений различают равновеликие, равноугольные и произвольные проекции.
При построении карт изображение с поверхности шара сначала переносят на поверхность некой промежуточной фигуры, которую потом можно безо всяких искажений развернуть на плоскости. В зависимости от вида этой фигуры различают цилиндрическую, коническую и азимутальную проекции. Последняя использует в качестве промежуточной поверхности плоскость, касающуюся шара в определённой точке.

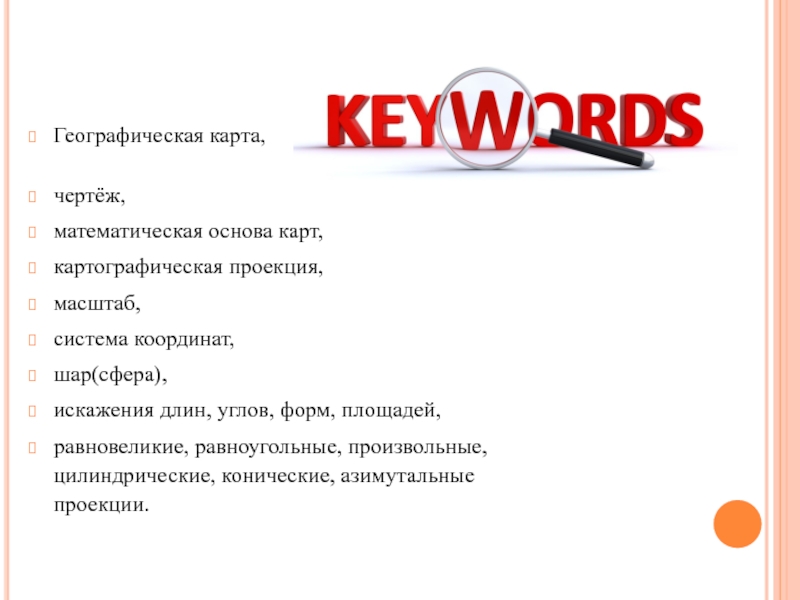

Слайд 11Географическая карта,
чертёж,
математическая основа карт,
картографическая проекция,
масштаб,
система координат,
шар(сфера),
искажения длин, углов, форм, площадей,
равновеликие, равноугольные, произвольные, цилиндрические, конические, азимутальные проекции.
Слайд 12Проверим знания
Что такое географическая карта?
Каково назначение картографических проекций?
Какие существуют виды картографических
проекций?

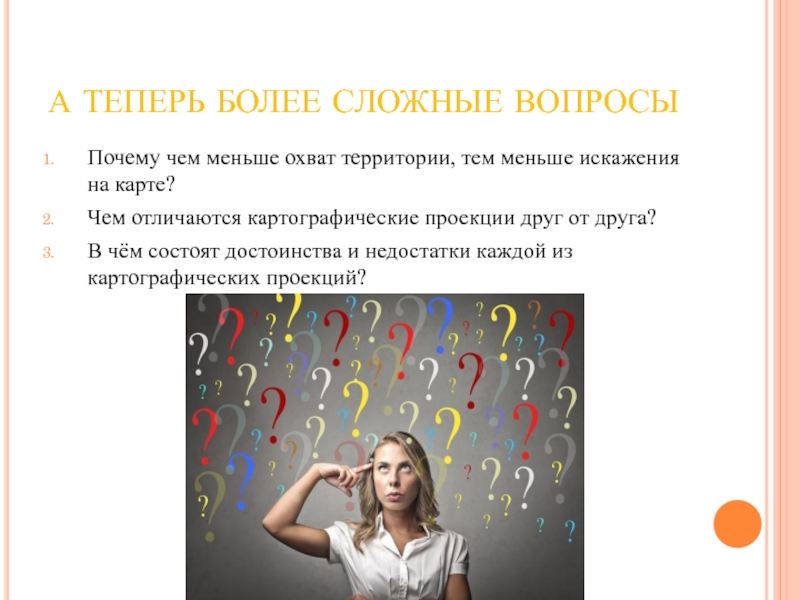

Слайд 13А ТЕПЕРЬ БОЛЕЕ СЛОЖНЫЕ ВОПРОСЫ
Почему чем меньше охват территории, тем меньше
искажения на карте?
Чем отличаются картографические проекции друг от друга?
В чём состоят достоинства и недостатки каждой из картографических проекций?

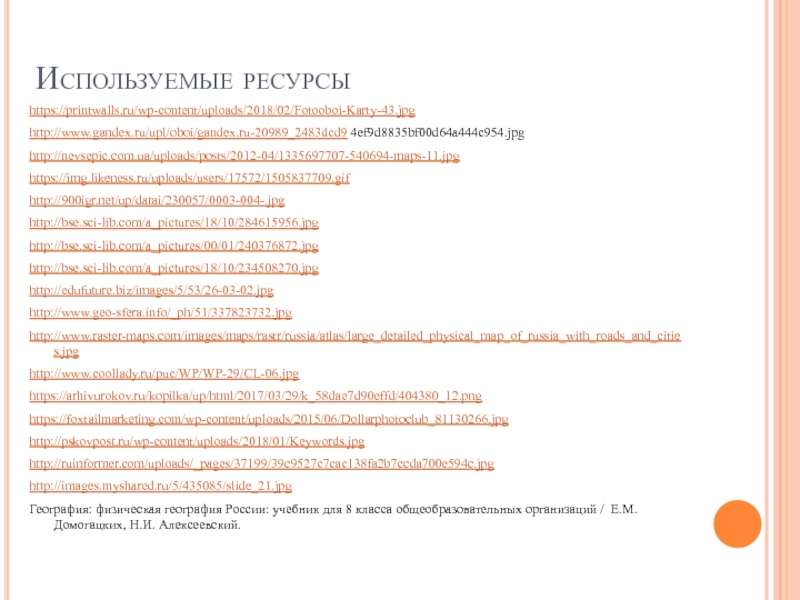

Слайд 15Используемые ресурсы
