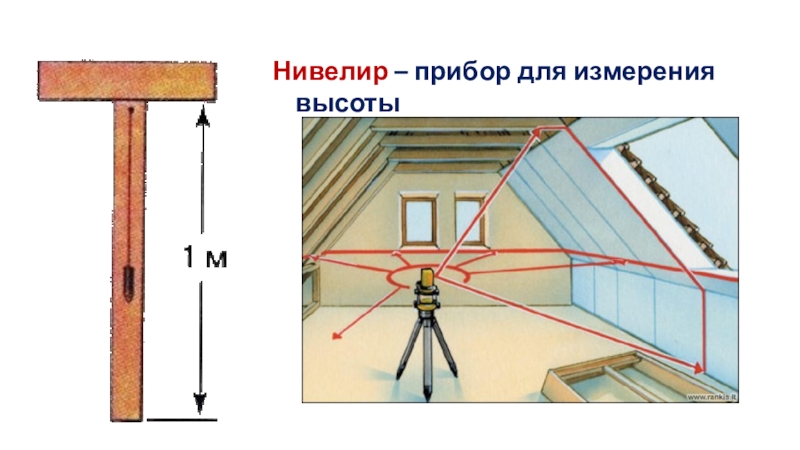

- 4. Нивелир – прибор для измерения высоты
- 5. 1.Чтобы измерить высоту склона, нужно
- 6. ОТНОСИТЕЛЬНАЯ ВЫСОТАОтносительная высота – превышение точки земной поверхности
- 7. Определите высоту западного и восточного склонов
- 8. АБСОЛЮТНАЯ ВЫСОТА Абсолютная высота – высота точки земной поверхности,
- 9. Определите абсолютную высоту вершиныУровень Мирового океана
- 10. Проблема!!! 1.Мировой океан далеко , и каждый
- 11. На планах абсолютная высота точек подписывается цифрами
- 12. Чем различаются эти рисунки?
- 13. БЕРГШТРИХИНекоторые горизонтали снабжены перпендикулярными черточками – бергштрихами, которые показывают направление возвышения или понижения.Холм, возвышенностьКотловина, впадина
- 14. Горизонтали всегда подписываются таким образом,
- 15. Холм может иметь крутой и
- 16. Закрепление материала— Какая форма рельефа изображена?— Какова
- 17. — Какая форма рельефа изображена на рисунке?
- 18. — Начертите холм, абсолютная высота которого 23
- 19. Домашнее заданиеПар.11
Вы знаете, что на земной поверхности есть овраги и холмы. Все неровности земной поверхности называются рельефом. - Как показать рельеф на плоской бумаге? - Как на плоской карте изобразить неровности земной поверхности?
Слайд 1ИЗОБРАЖЕНИЕ НЕРОВНОСТЕЙ ЗЕМНОЙ ПОВЕРХНОСТИ НА ПЛАНЕ
Донскова Н.В.
Учитель географии
МБОУ г.Астрахани
Слайд 2Вы знаете, что на земной поверхности есть овраги и холмы.
Все
неровности земной поверхности называются рельефом.
- Как показать рельеф на плоской бумаге?
- Как на плоской карте изобразить неровности земной поверхности?
- Как показать рельеф на плоской бумаге?
- Как на плоской карте изобразить неровности земной поверхности?

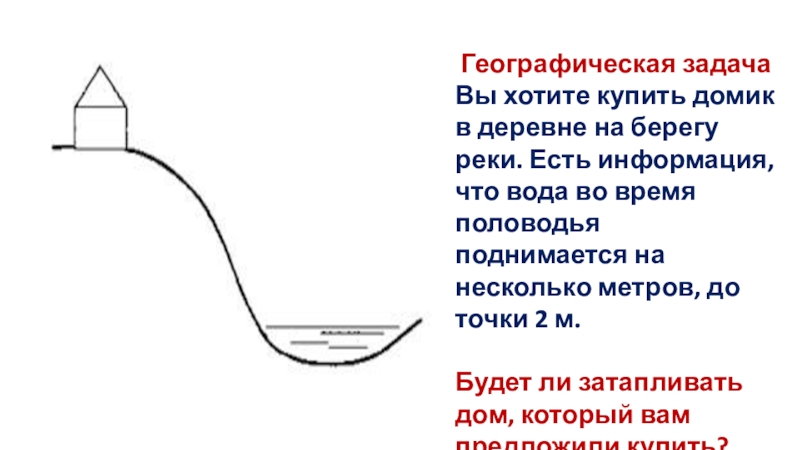

Слайд 3Географическая задача
Вы хотите купить домик в деревне на берегу реки. Есть
информация, что вода во время половодья поднимается на несколько метров, до точки 2 м.
Будет ли затапливать дом, который вам предложили купить?
Будет ли затапливать дом, который вам предложили купить?

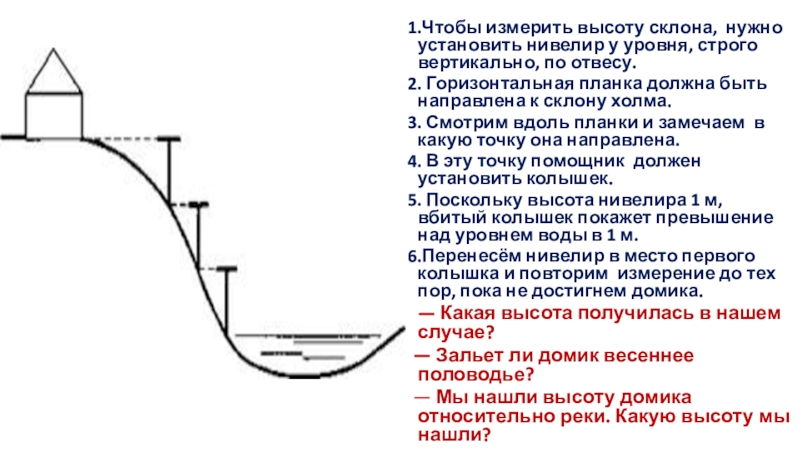

Слайд 5 1.Чтобы измерить высоту склона, нужно установить нивелир у уровня,
строго вертикально, по отвесу.
2. Горизонтальная планка должна быть направлена к склону холма.
3. Смотрим вдоль планки и замечаем в какую точку она направлена.
4. В эту точку помощник должен установить колышек.
5. Поскольку высота нивелира 1 м, вбитый колышек покажет превышение над уровнем воды в 1 м.
6.Перенесём нивелир в место первого колышка и повторим измерение до тех пор, пока не достигнем домика.
— Какая высота получилась в нашем случае?
— Зальет ли домик весеннее половодье?
— Мы нашли высоту домика относительно реки. Какую высоту мы нашли?
2. Горизонтальная планка должна быть направлена к склону холма.
3. Смотрим вдоль планки и замечаем в какую точку она направлена.
4. В эту точку помощник должен установить колышек.
5. Поскольку высота нивелира 1 м, вбитый колышек покажет превышение над уровнем воды в 1 м.
6.Перенесём нивелир в место первого колышка и повторим измерение до тех пор, пока не достигнем домика.
— Какая высота получилась в нашем случае?
— Зальет ли домик весеннее половодье?
— Мы нашли высоту домика относительно реки. Какую высоту мы нашли?

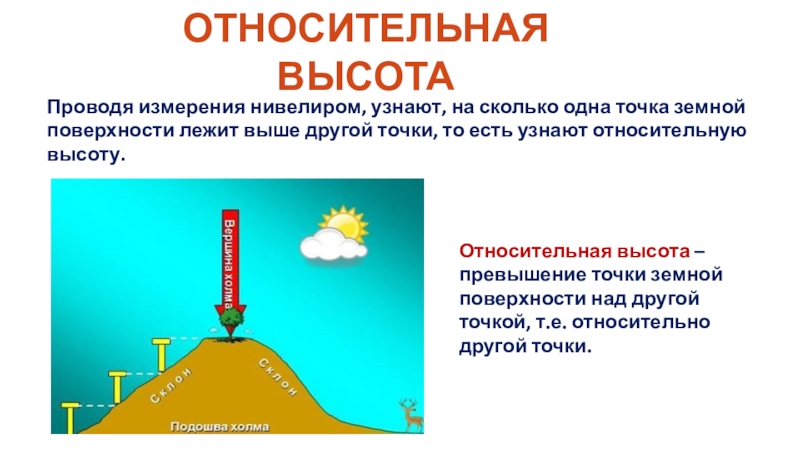

Слайд 6ОТНОСИТЕЛЬНАЯ ВЫСОТА
Относительная высота – превышение точки земной поверхности над другой точкой, т.е.
относительно другой точки.
Проводя измерения нивелиром, узнают, на сколько одна точка земной поверхности лежит выше другой точки, то есть узнают относительную высоту.

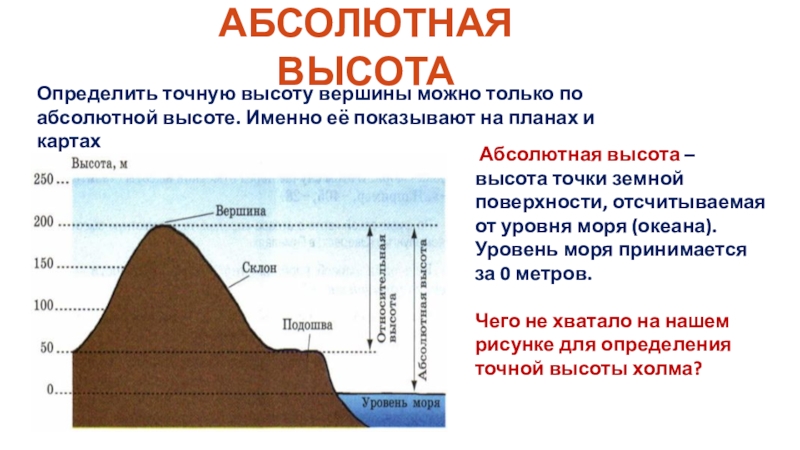

Слайд 8АБСОЛЮТНАЯ ВЫСОТА
Абсолютная высота – высота точки земной поверхности, отсчитываемая от уровня моря
(океана). Уровень моря принимается за 0 метров.
Чего не хватало на нашем рисунке для определения точной высоты холма?
Чего не хватало на нашем рисунке для определения точной высоты холма?
Определить точную высоту вершины можно только по абсолютной высоте. Именно её показывают на планах и картах

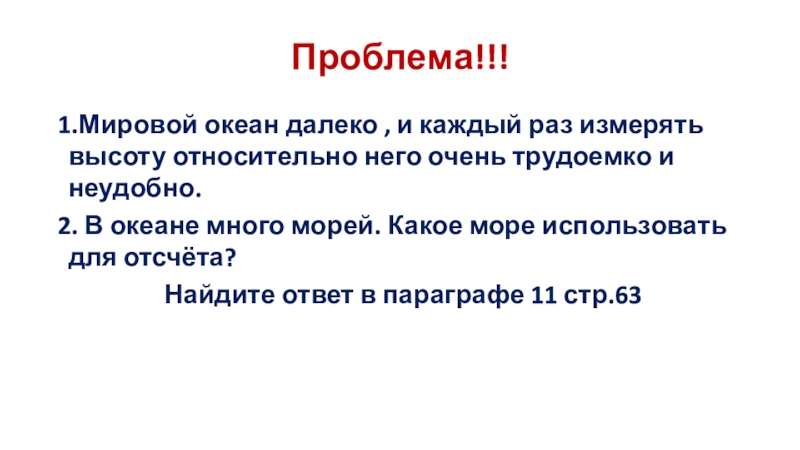

Слайд 10Проблема!!!
1.Мировой океан далеко , и каждый раз измерять высоту относительно
него очень трудоемко и неудобно.
2. В океане много морей. Какое море использовать для отсчёта?
Найдите ответ в параграфе 11 стр.63
2. В океане много морей. Какое море использовать для отсчёта?
Найдите ответ в параграфе 11 стр.63

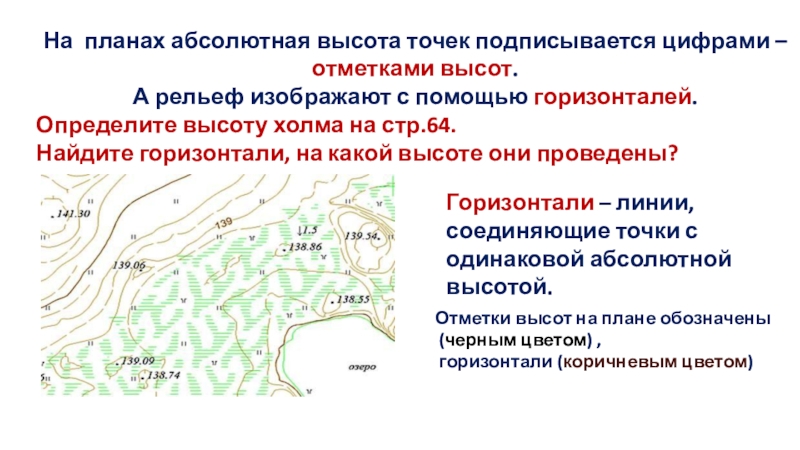

Слайд 11На планах абсолютная высота точек подписывается цифрами – отметками высот.
А рельеф
изображают с помощью горизонталей.
Определите высоту холма на стр.64.
Найдите горизонтали, на какой высоте они проведены?
Определите высоту холма на стр.64.
Найдите горизонтали, на какой высоте они проведены?
Горизонтали – линии, соединяющие точки с одинаковой абсолютной высотой.
Отметки высот на плане обозначены
(черным цветом) ,
горизонтали (коричневым цветом)

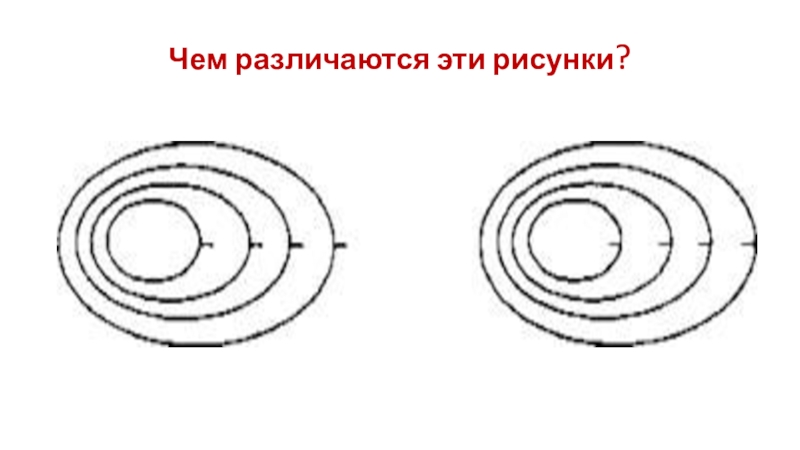

Слайд 13БЕРГШТРИХИ
Некоторые горизонтали снабжены перпендикулярными черточками – бергштрихами, которые показывают направление возвышения или
понижения.
Холм, возвышенность
Котловина, впадина

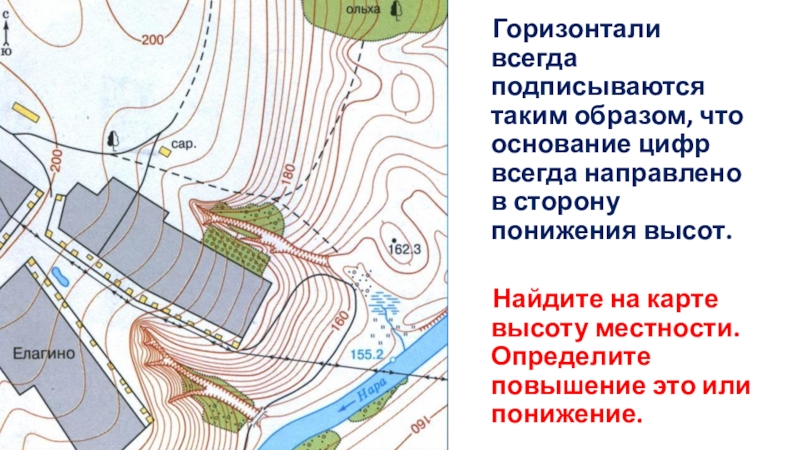

Слайд 14 Горизонтали всегда подписываются таким образом, что основание цифр всегда
направлено в сторону понижения высот.
Найдите на карте высоту местности. Определите повышение это или понижение.
Найдите на карте высоту местности. Определите повышение это или понижение.

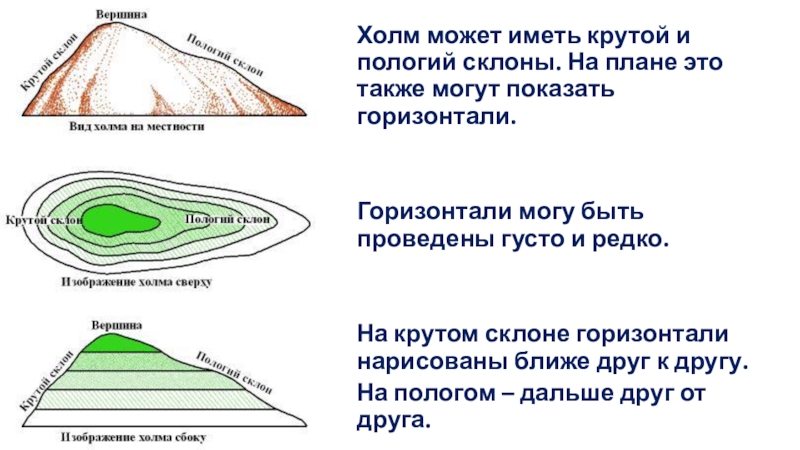

Слайд 15 Холм может иметь крутой и пологий склоны. На плане
это также могут показать горизонтали.
Горизонтали могу быть проведены густо и редко.
На крутом склоне горизонтали нарисованы ближе друг к другу.
На пологом – дальше друг от друга.
Горизонтали могу быть проведены густо и редко.
На крутом склоне горизонтали нарисованы ближе друг к другу.
На пологом – дальше друг от друга.
Слайд 16Закрепление материала
— Какая форма рельефа изображена?
— Какова абсолютная высота этого объекта?
— Через сколько метров проведены горизонтали?
— Какой склон объекта крутой?

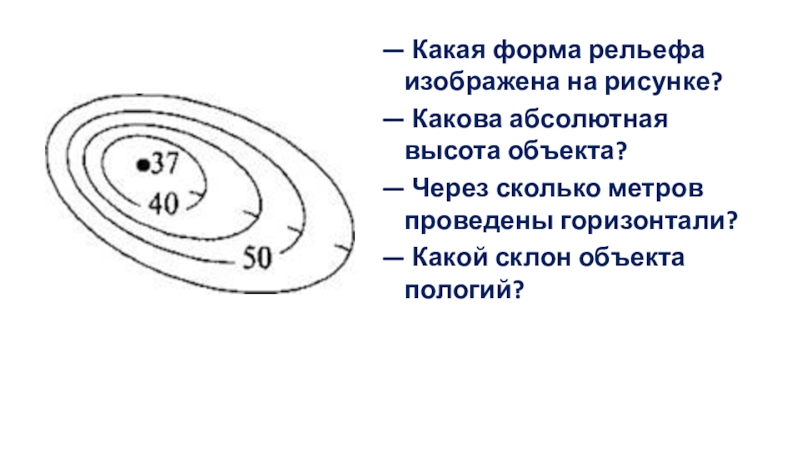

Слайд 17— Какая форма рельефа изображена на рисунке?
— Какова абсолютная высота
объекта?
— Через сколько метров проведены горизонтали?
— Какой склон объекта пологий?
— Через сколько метров проведены горизонтали?
— Какой склон объекта пологий?

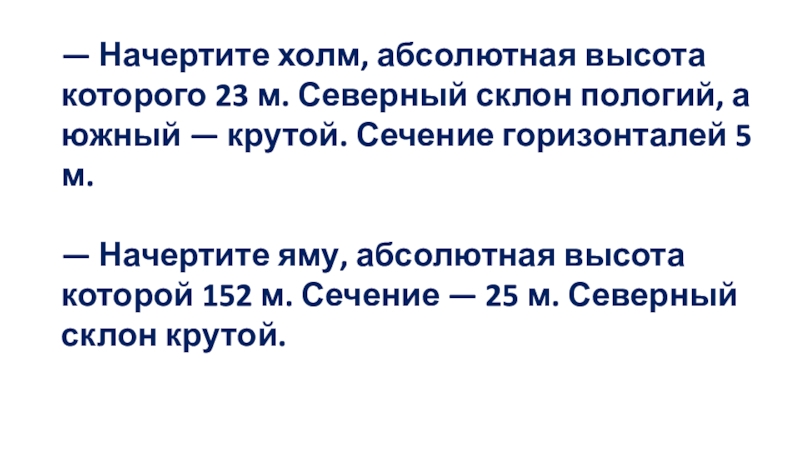

Слайд 18— Начертите холм, абсолютная высота которого 23 м. Северный склон пологий,
а южный — крутой. Сечение горизонталей 5 м.
— Начертите яму, абсолютная высота которой 152 м. Сечение — 25 м. Северный склон крутой.
— Начертите яму, абсолютная высота которой 152 м. Сечение — 25 м. Северный склон крутой.
