Презентация, доклад по географии : Источники географической информации,план местности.
Содержание
- 1. Презентация по географии : Источники географической информации,план местности.
- 2. План местностиЧертеж местности выполненный в условных знаках
- 3. Ориентирование по плануОриентирование на стрелку

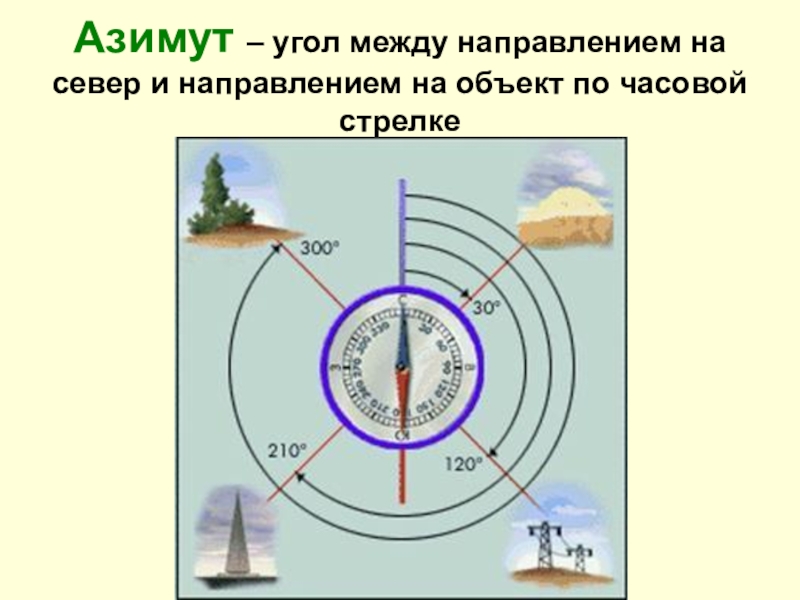

- 4. Азимут – угол между направлением на север и направлением на объект по часовой стрелке
- 5. Алгоритм определения азимутаВнимательно изучить план местностиОпределить направление
- 6. Рельеф на плане – отмечен горизонталями (изогипсы)
- 7. Отметка высоты
- 8. Домашнее заданиеПринести транспортирОпределите масштаб своей карты. Какому
- 9. Построение профиля местности. Задание С2
- 10. Алгоритм построения профиля местностиИзучить задание, прочитать план:Масштаб;Высота
- 11. Слайд 11
- 12. Слайд 12
- 13. Построить профиль по плану местности Мельница –
- 14. Оценка плана местности (С1)Изучить задание, выявить необходимые
- 15. Слайд 15
- 16. Фермеру предложили участок для освоения. Оцените какие
- 17. В проектно-сметное бюро поступил заказ на проект
- 18. Вы проектируете новую ветку железной дороги. Она
- 19. По плану местности (атлас) оцените в какой
- 20. Слайд 20
План местностиЧертеж местности выполненный в условных знаках и крупном масштабе.МасштабСтепень уменьшения объектов на плане относительно их размеров на земной поверхностиЧисленныйИменованныйЛинейный 1:100000В 1 см – 1 км
Слайд 1Источники географической информации
Карта
План местности
Глобус
Атлас
Аэрофотоснимки
Космические снимки

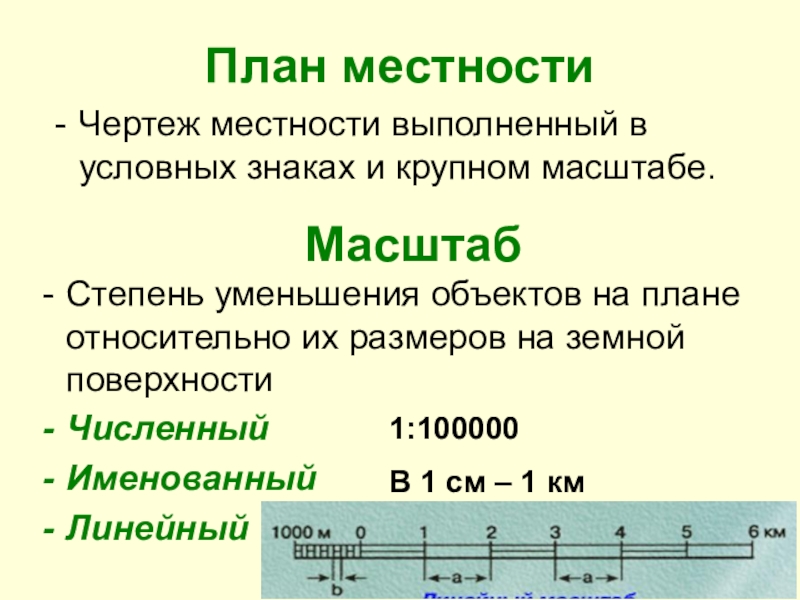

Слайд 2План местности
Чертеж местности выполненный в условных знаках и крупном масштабе.
Масштаб
Степень уменьшения
объектов на плане относительно их размеров на земной поверхности
Численный
Именованный
Линейный
Численный
Именованный
Линейный
1:100000
В 1 см – 1 км
Слайд 3Ориентирование по плану
Ориентирование на стрелку
С
Ю
или рамку плана или карты (север всегда вверху)
или рамку плана или карты (север всегда вверху)
С
СЗ СВ
З Ю
ЮЗ ЮВ
В
Слайд 5Алгоритм определения азимута
Внимательно изучить план местности
Определить направление (сориентироваться)
Если стрелкой север-юг направление
не указано, то верхняя рамка карты определяет направление на север
Определить географические объекты
Прочертить направление на север из заданной точки и на другой заданный объект
Определить направление угла по часовой стрелке
Измерить угол транспортиром
Определить географические объекты
Прочертить направление на север из заданной точки и на другой заданный объект
Определить направление угла по часовой стрелке
Измерить угол транспортиром

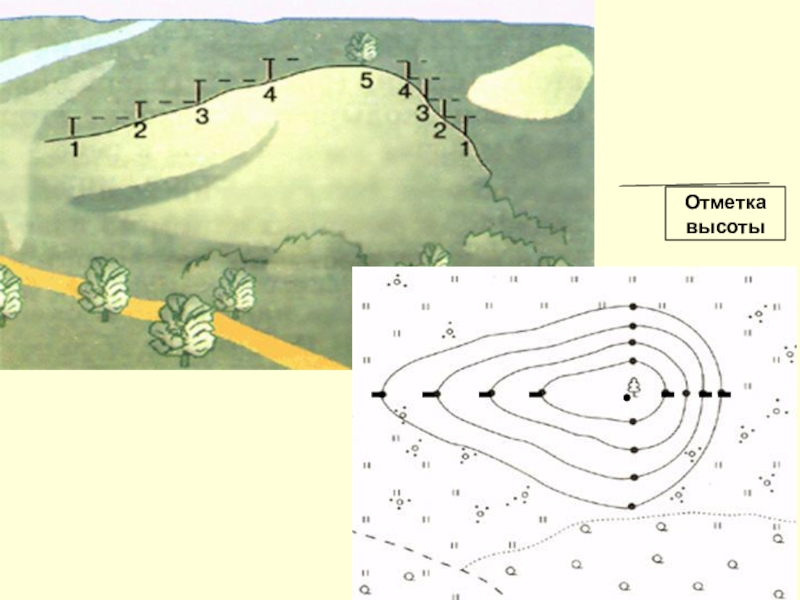

Слайд 6Рельеф на плане – отмечен горизонталями (изогипсы) и бергштрихами
Горизонтали – это
линии, соединяющие точки земной поверхности с одинаковой высотой
Бергштрих – это штрих обозначающий направление склона
Бергштрих – это штрих обозначающий направление склона

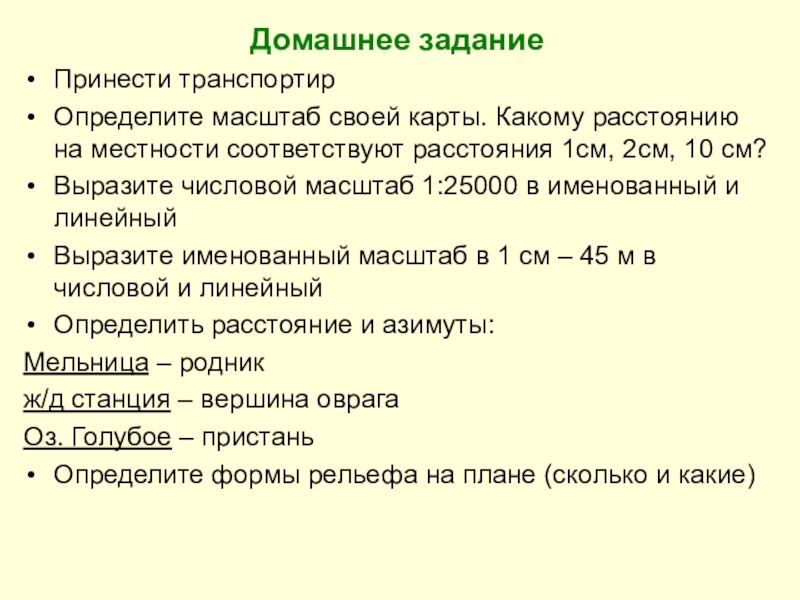

Слайд 8Домашнее задание
Принести транспортир
Определите масштаб своей карты. Какому расстоянию на местности соответствуют
расстояния 1см, 2см, 10 см?
Выразите числовой масштаб 1:25000 в именованный и линейный
Выразите именованный масштаб в 1 см – 45 м в числовой и линейный
Определить расстояние и азимуты:
Мельница – родник
ж/д станция – вершина оврага
Оз. Голубое – пристань
Определите формы рельефа на плане (сколько и какие)
Выразите числовой масштаб 1:25000 в именованный и линейный
Выразите именованный масштаб в 1 см – 45 м в числовой и линейный
Определить расстояние и азимуты:
Мельница – родник
ж/д станция – вершина оврага
Оз. Голубое – пристань
Определите формы рельефа на плане (сколько и какие)

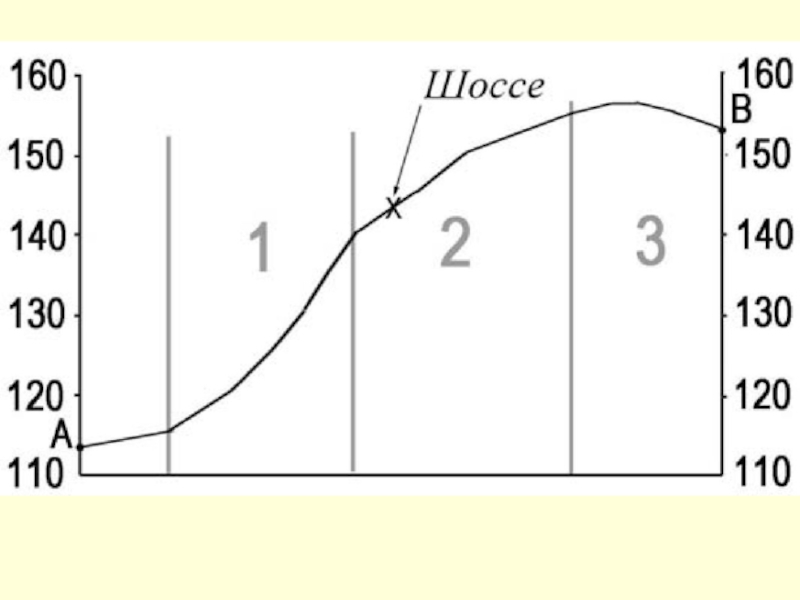

Слайд 10Алгоритм построения профиля местности
Изучить задание, прочитать план:
Масштаб;
Высота сечения
Экспозиция склонов (направление)
Характер местности
2.
Найти на плане точки и соединить, измерить расстояние;
Построить координатную плоскость с учетом заданного масштаба;
Отметить точки на вертикальных осях;
Измерить каждый отрезок (между горизонталями), перевести в масштаб и отметить точкой на координатной плоскости;
Соединить точки плавной кривой;
Показать на профиле объекты движения (дороги, ЛЭП), водоемы и подписать.
Построить координатную плоскость с учетом заданного масштаба;
Отметить точки на вертикальных осях;
Измерить каждый отрезок (между горизонталями), перевести в масштаб и отметить точкой на координатной плоскости;
Соединить точки плавной кривой;
Показать на профиле объекты движения (дороги, ЛЭП), водоемы и подписать.
Слайд 13Построить профиль по плану местности Мельница – одиноко стоящее дерево у
родника
1. в горизонтальном масштабе 1:10000, в вертикальном 1:100,
2. в горизонтальном масштабе в 1 см – 50м, в вертикальном – в 1 см – 10м
1. в горизонтальном масштабе 1:10000, в вертикальном 1:100,
2. в горизонтальном масштабе в 1 см – 50м, в вертикальном – в 1 см – 10м

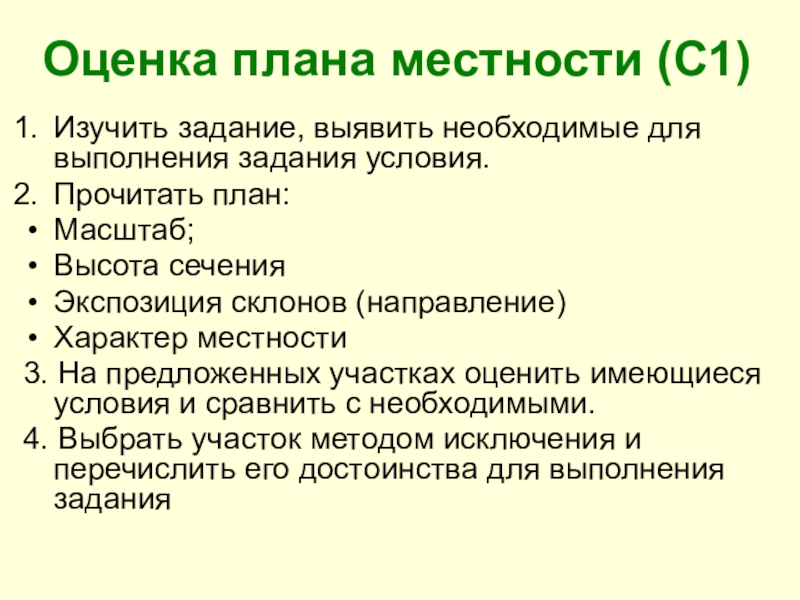

Слайд 14Оценка плана местности (С1)
Изучить задание, выявить необходимые для выполнения задания условия.
Прочитать
план:
Масштаб;
Высота сечения
Экспозиция склонов (направление)
Характер местности
3. На предложенных участках оценить имеющиеся условия и сравнить с необходимыми.
4. Выбрать участок методом исключения и перечислить его достоинства для выполнения задания
Масштаб;
Высота сечения
Экспозиция склонов (направление)
Характер местности
3. На предложенных участках оценить имеющиеся условия и сравнить с необходимыми.
4. Выбрать участок методом исключения и перечислить его достоинства для выполнения задания

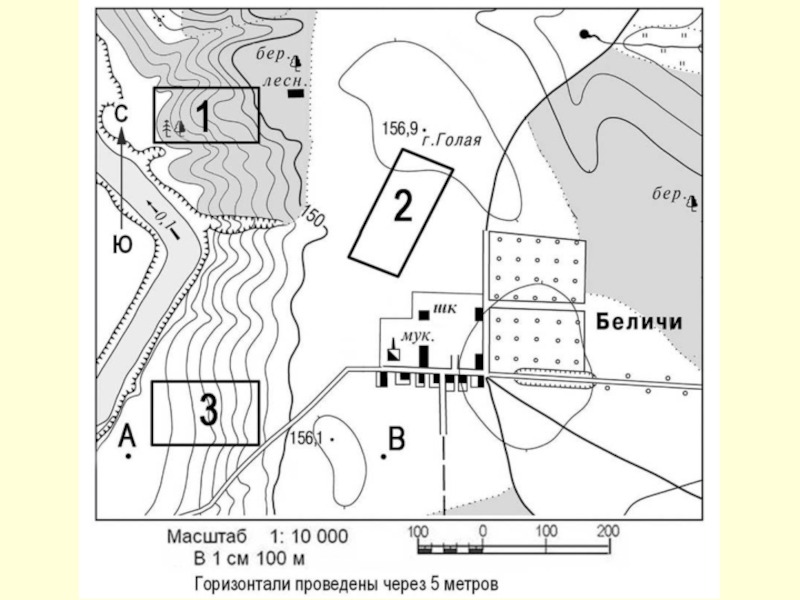

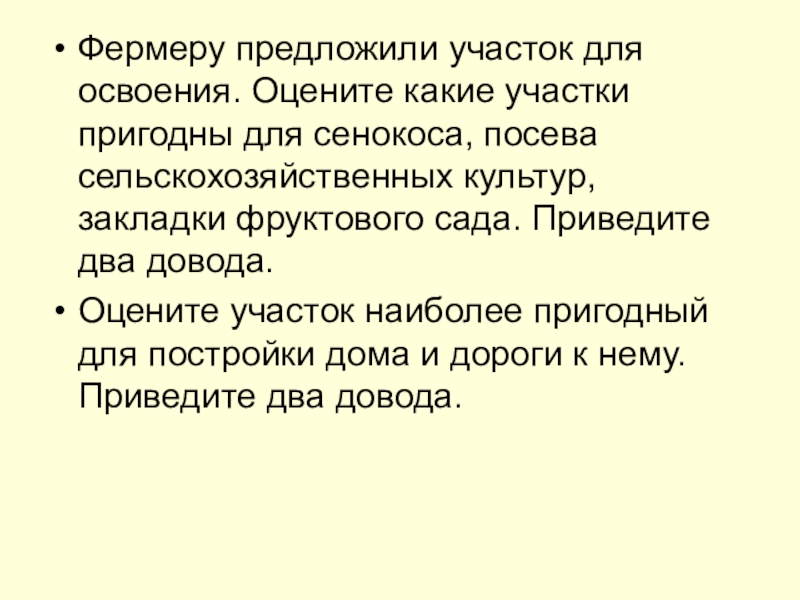

Слайд 16Фермеру предложили участок для освоения. Оцените какие участки пригодны для сенокоса,
посева сельскохозяйственных культур, закладки фруктового сада. Приведите два довода.
Оцените участок наиболее пригодный для постройки дома и дороги к нему. Приведите два довода.
Оцените участок наиболее пригодный для постройки дома и дороги к нему. Приведите два довода.

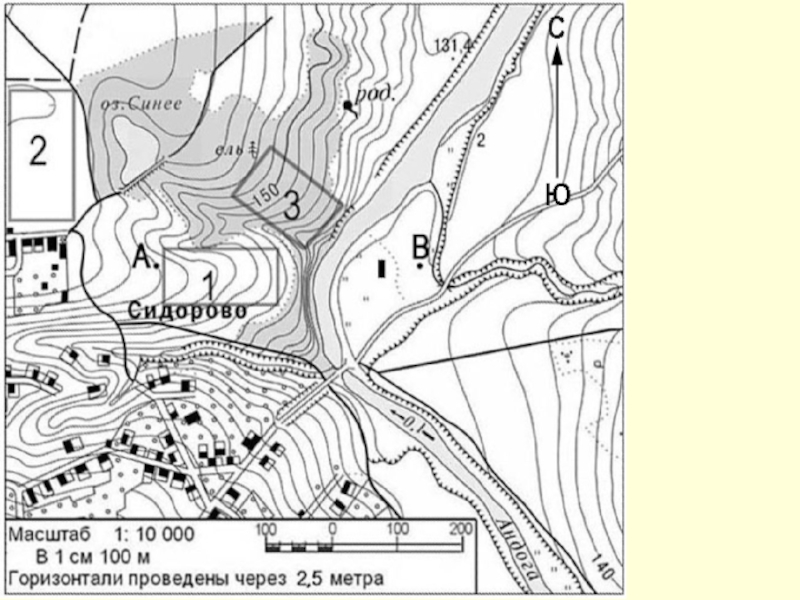

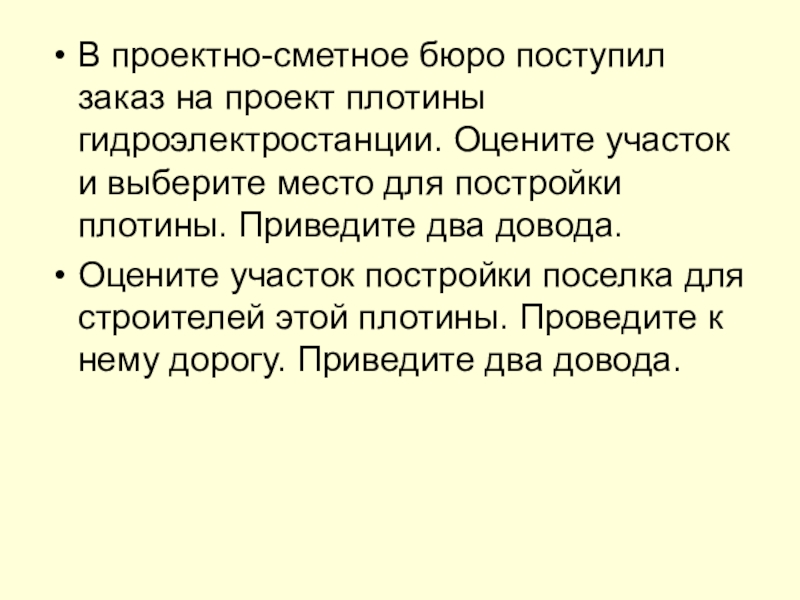

Слайд 17В проектно-сметное бюро поступил заказ на проект плотины гидроэлектростанции. Оцените участок
и выберите место для постройки плотины. Приведите два довода.
Оцените участок постройки поселка для строителей этой плотины. Проведите к нему дорогу. Приведите два довода.
Оцените участок постройки поселка для строителей этой плотины. Проведите к нему дорогу. Приведите два довода.
Слайд 18Вы проектируете новую ветку железной дороги. Она пересечет план с востока
на запад. Оцените участок и выберете маршрут дороги. Приведите два довода.

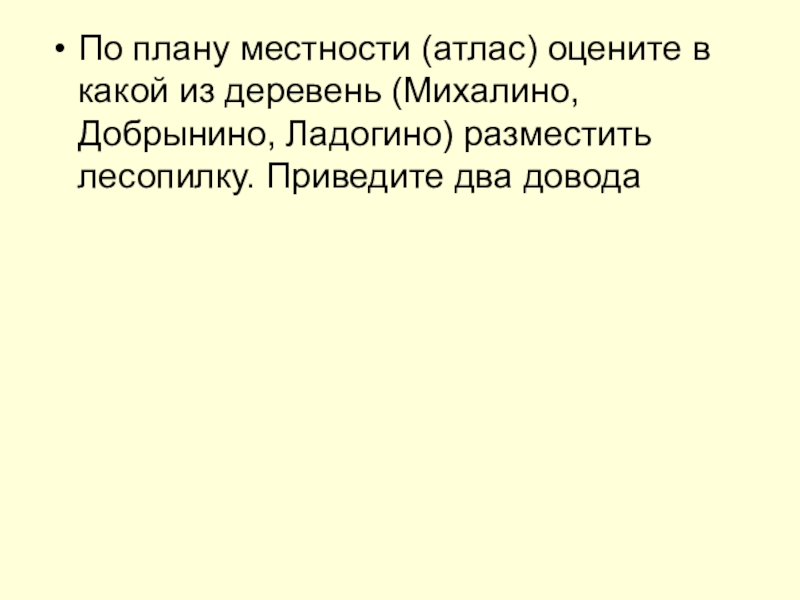

Слайд 19По плану местности (атлас) оцените в какой из деревень (Михалино, Добрынино,
Ладогино) разместить лесопилку. Приведите два довода
