Презентация, доклад по географии, геодезии по теме:Масштабы топографических планов, карт. Картографические условные знаки

– сисистема обозначений отдельных листов топокарт

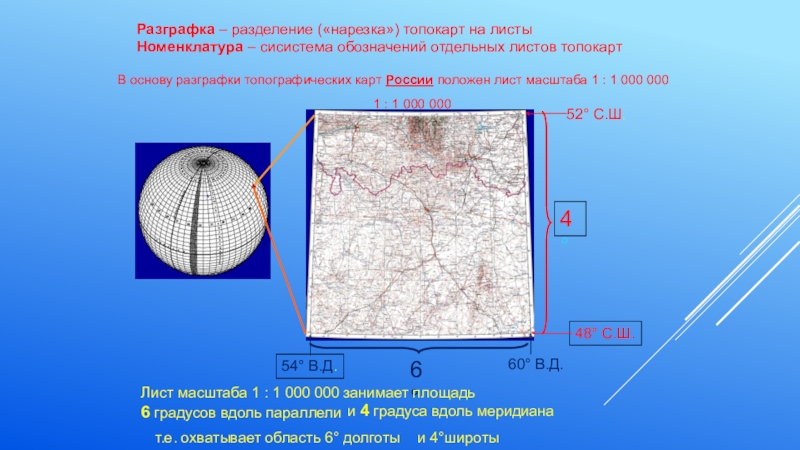

В основу разграфки топографических карт России положен лист масштаба 1 : 1 000 000

Лист масштаба 1 : 1 000 000 занимает площадь
6 градусов вдоль параллели

и 4 градуса вдоль меридиана

т.е. охватывает область 6° долготы

и 4°широты

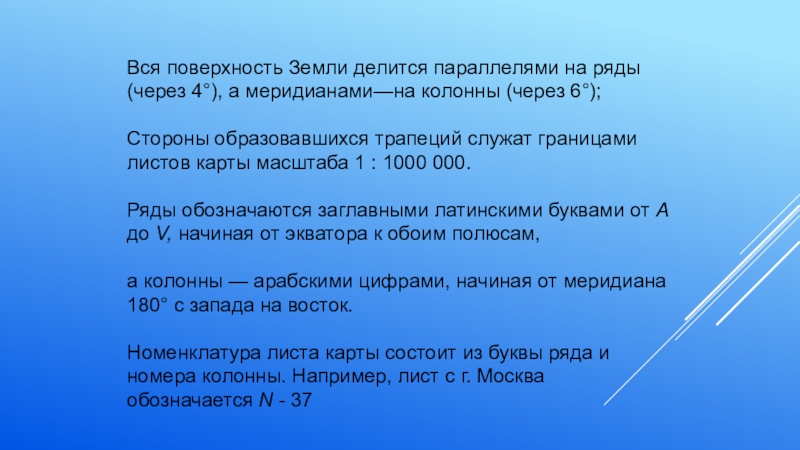

колонны (через 6°);

Стороны образовавшихся трапеций служат границами листов карты масштаба 1 : 1000 000.

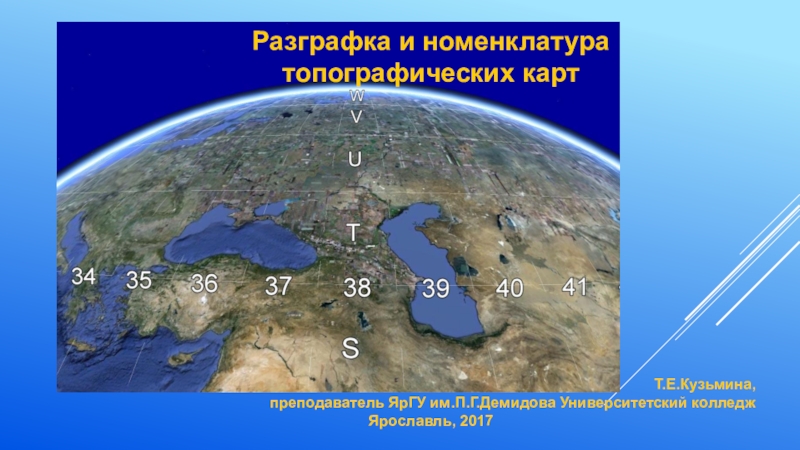

Ряды обозначаются заглавными латинскими буквами от А до V, начиная от экватора к обоим полюсам,

а колонны — арабскими цифрами, начиная от меридиана 180° с запада на восток.

Номенклатура листа карты состоит из буквы ряда и номера колонны. Например, лист с г. Москва обозначается N - 37

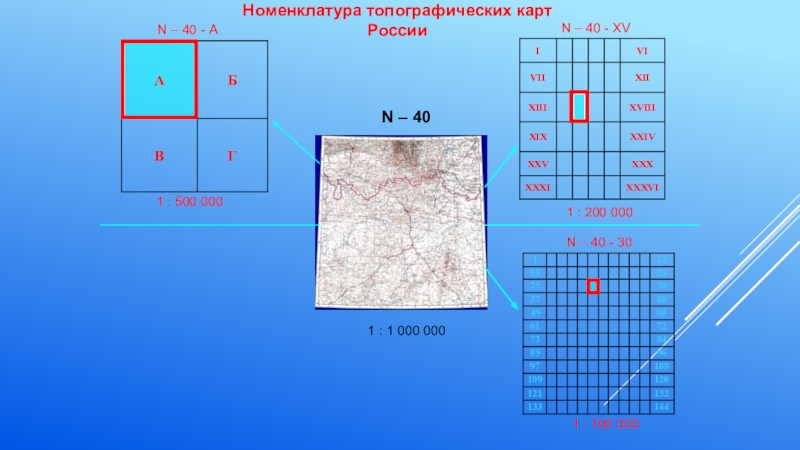

XV

1 : 200 000

1 : 100 000

N – 40 - 30

N – 40

1 : 1 000 000

Номенклатура топографических карт
России

1 : 100 000 (j-49-4)

А

N – 40 - 30

1 : 50 000

N – 40 – 30-Б-б
1 : 25 000
