Презентация, доклад на тему Методы повышения нефтеотдачи пластов

на пластовую систему нагнетания воды используют различные физико-химические способы Это закачка слабокон-центрированных растворов полимеров,поверхностно-активных веществ, щелочей и других химических реагентов;подача в пласт концентрированных растворов химреагентов в виде оторочек; нагнетание веществ,
вступающие в химическое взаимодействие с элементами пластовой системы, прогрев пластовой системы парами горячей водой и др.

по зонам продуктивного пласта
перераспределение энергии закачиваемой воды в пласт и охвата воздействием малопроницаемых пропластков
изменение структурно-механических свойств пластовых жидкостей
высокую выработку запасов из неоднородных поровых сред за счет дополнительного охвата пласта вытеснением

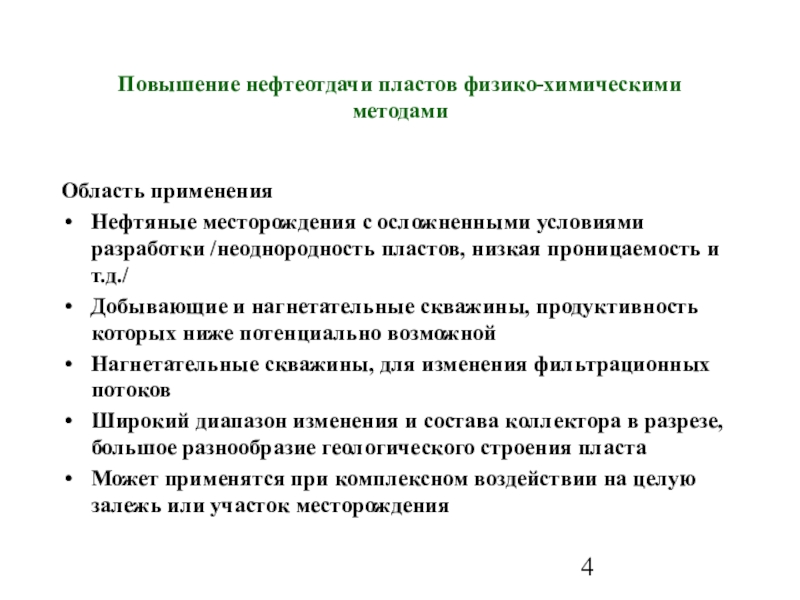

/неоднородность пластов, низкая проницаемость и т.д./
Добывающие и нагнетательные скважины, продуктивность которых ниже потенциально возможной
Нагнетательные скважины, для изменения фильтрационных потоков
Широкий диапазон изменения и состава коллектора в разрезе, большое разнообразие геологического строения пласта
Может применятся при комплексном воздействии на целую залежь или участок месторождения

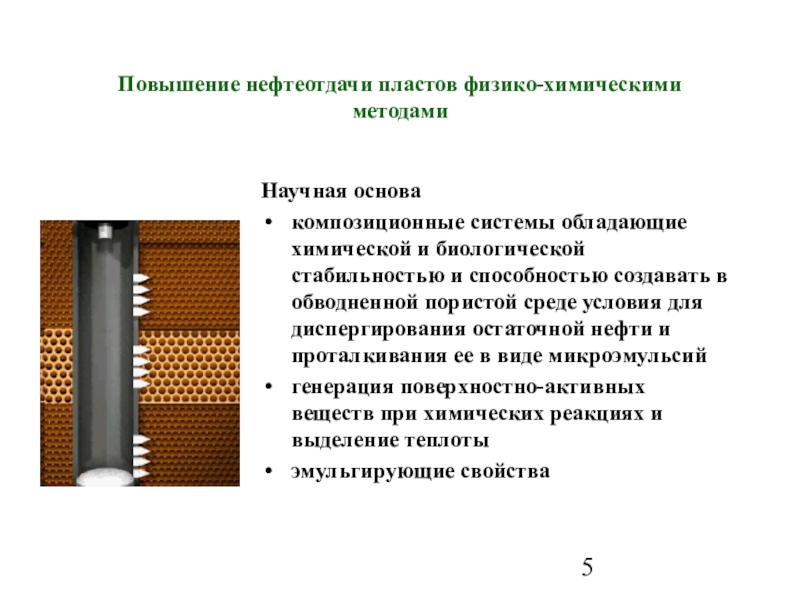

биологической стабильностью и способностью создавать в обводненной пористой среде условия для диспергирования остаточной нефти и проталкивания ее в виде микроэмульсий
генерация поверхностно-активных веществ при химических реакциях и выделение теплоты
эмульгирующие свойства

воды, пены
периодической закачкой в пласт реагентов, понижающих проницаемость пропластков
силикатно-щелочными растворами
полимердисперсными системами
гелеобразующей композицией химреагентов
внутрипластовым горением
прогретой водой и паром

способности химических реагентов активно, а при чередующейся закачке реагентов для создания оторочек, селективно воздействовать на прослои и интервалы пласта, породообразующие минералы и насыщающие поровое пространство пород флюида, образовывать вязкие и стойкие эмульсии, усиливать капиллярное вытеснение нефти за счет электроосмоса из непромытых интервалов продуктивного пласта, увеличивать продуктивность низкопроницаемых прослоев.
Химические реагенты образуют устойчивые структуры, способные в зависимости от их концентрации выдерживать значительные сдвиговые напряжения.
Полимерные реагенты способствуют увеличению коэффициента охвата пласта в результате снижения соотношения подвижностей воды и нефти.

заводнения

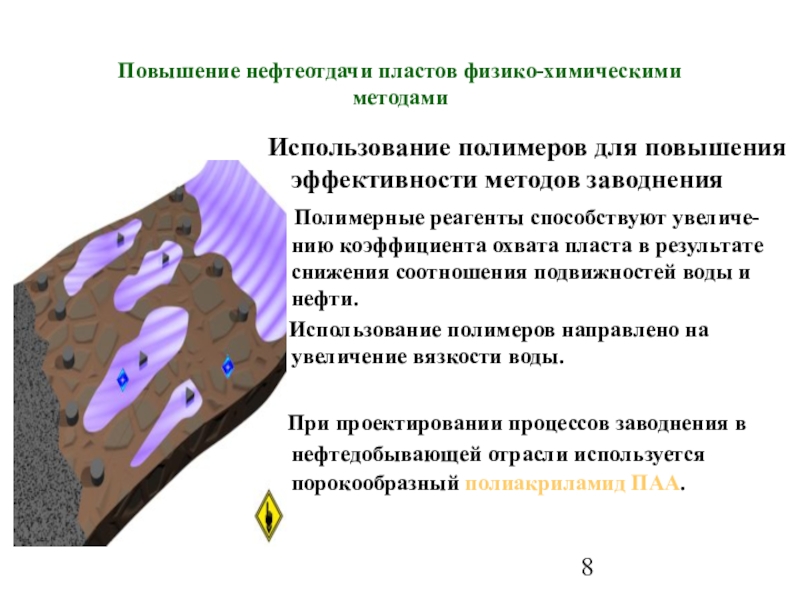

Полимерные реагенты способствуют увеличе-нию коэффициента охвата пласта в результате снижения соотношения подвижностей воды и нефти.
Использование полимеров направлено на увеличение вязкости воды.

При проектировании процессов заводнения в нефтедобывающей отрасли используется порокообразный полиакриламид ПАА.

раствора полимерного реагента:
1,2 - насосы ЦН-100; 3- дозировоч- ные насосы;4- счетчик; 5,6- емкости для раствора ПАА; 7- волчок; 8 фильтры грубой очистки; 9 фильтры тонкой очистки;10- фекальный насос; 11-электроталь; 12-подпи- точный насос; 13,14- емкости для растворения геля

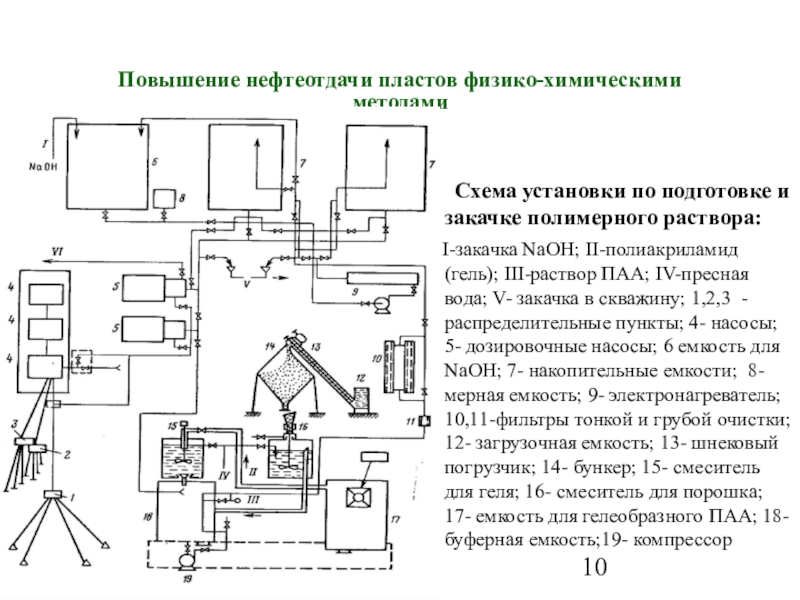

раствора:
I-закачка NaOH; II-полиакриламид (гель); III-раствор ПАА; IV-пресная вода; V- закачка в скважину; 1,2,3 -распределительные пункты; 4- насосы; 5- дозировочные насосы; 6 емкость для NaOH; 7- накопительные емкости; 8-мерная емкость; 9- электронагреватель; 10,11-фильтры тонкой и грубой очистки; 12- загрузочная емкость; 13- шнековый погрузчик; 14- бункер; 15- смеситель для геля; 16- смеситель для порошка; 17- емкость для гелеобразного ПАА; 18- буферная емкость;19- компрессор

адсорбции ПАВ на горных породах, что приводит к изменению молекулярно-поверхностных свойств породы, пластовой воды и нефти.
Требования предъявляемые к ПАВ:
стимулирование смачивающей способности вытесняющей воды;
снижение межфазного натяжения на границе нефть - вода;
вытеснение нефти с поверхности породы;
диспергирование нефти в водной фазе.
Для повышения нефтеотдачи используют ПАВ неионогенного класса:
Реагент ОП-10 (моноалкилфениловый эфир полиэтиленгликоля)
Реагент ОП-7
Реагент ОП-4
Руагент ДС-РАС (детергент рафинированный алкиларилсульфонат)
Сульфанол НП-1 (натрийалкилбензолсульфонат на основе тетрамеров пропилена)
Сульфанол НП-1 (натрийалкилбензолсульфонат на основеолифенов термического крекинга парафинов)
Реагенты АФ9-10, АФ9-12 (оксиэтилированные моноалкилфенолы на основе тримеров пропилена)
Продукты НОК,КС (кислые стоки)

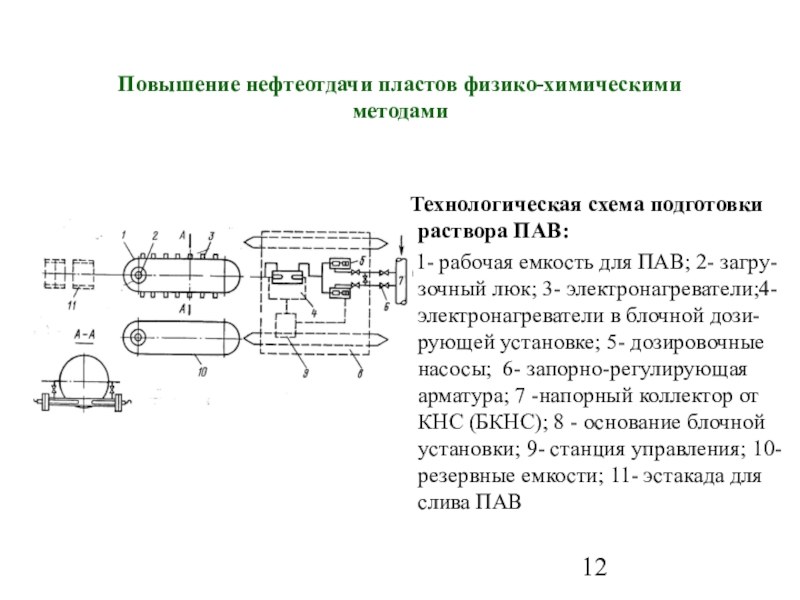

1- рабочая емкость для ПАВ; 2- загру-зочный люк; 3- электронагреватели;4- электронагреватели в блочной дози-рующей установке; 5- дозировочные насосы; 6- запорно-регулирующая арматура; 7 -напорный коллектор от КНС (БКНС); 8 - основание блочной установки; 9- станция управления; 10- резервные емкости; 11- эстакада для слива ПАВ

насос; 2- дозаторный насос; 3 - манометр; 4- электро-нагреватели; 5- змеевик; 6- бак; 7- ролики; 8- тележка; 9- бак-смеситель; 10- вентили

Технология закачки растворов ПАВ
Могистральный транспорт реагента

Централизованное хранение

Доставка к дозировочным установкам

Подготовка скважин к закачке растворов ПАВ

Исследование скважин и пластов

Дозировака и подача ПАВ в нагнетаемую воду Закачка раствора ПАВ в нефяной пласт

Схема закачки концентрированного раствора ПАВ
1- автоцистерна; 2- центробежные насосы; 3- приемо- раздаточные гребенки; 4 - линии высокого давления;
5 - обратные клапаны; 6 - манометры; 7 - блок манифо- льдов 1БМ-700; 8 - клапан; 9 - задвижка; 10 - обвязка устья; 11-скважина; 12 - водовод; 13 - линии от водовода;
14- линии для прокачки агрегатов «на себя»

поврхностно-активных веществ при химической реакции кислоты с углеводородными компонентами нефти
образование кристаллов солей, частично закупоривающих промытые водой поры и трещины
выделение теплоты разбавления при смешении концентрированной серной кислоты с пластовой и закачиваемой водой
реакции серной кислоты с карбонатными составляющими горной породы

1- лаборатория контроля и управления закачкой (СПЛ-1);
2- линия высокого давления; 3 - агрегат АН-700; 4- комп- рессор К -9М; 5 -воздуховоды; 6- буллиты; 7-трапгре- бенка; 8-агрегат ЦР-7АП; 9- блок монифольдов 1БМ-700;
10 -устье скважины; 11- осветительная установка

Мицеллярные растворы - ПАВ в растворителе образующие термодинами-чески стабильные системы.
В состав мицеллярных растворов входят вода, содтергент (спирт), электролит, углеводородные соединения и ПАВ.
Вытеснение нефти при закачке мицеллярных растворов происходит при несмешивающем режиме.

мицеллярного раствора:
1,2-емкости для приготовления раствора; 3- емкость дистиллята;4- емкость изопропилового спирта;5- емкость для приготовления мицеллярного раствора;6- сливной бак;7- насос агрегата ЦА-320;8- водопровод пресной воды;9- установка Дау-Кемикл; 10- погружной насос УЭЦП; 11-нагнетательная скважина

и удаления из нее парофиносмолистых и асфальтеновых отложений
в скважине и призабойной зоне устанавливается термодинамичес-кий режим , способствующий снижению вязкости нефти и замедля-ющий отложение асфальтосмолис-тых и парафиновых фракций

нефтеотдачи

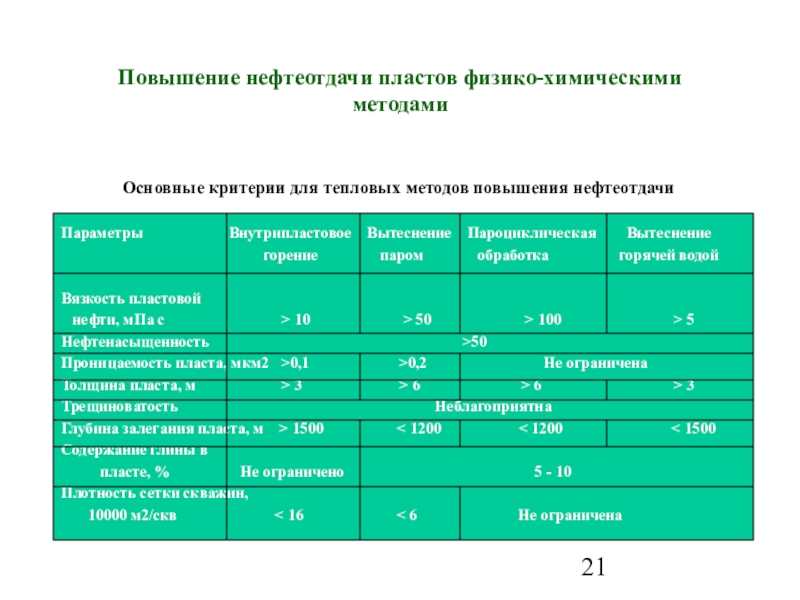

Параметры Внутрипластовое Вытеснение Пароциклическая Вытеснение
горение паром обработка горячей водой

Вязкость пластовой
нефти, мПа с > 10 > 50 > 100 > 5
Нефтенасыщенность >50
Проницаемость пласта, мкм2 >0,1 >0,2 Не ограничена
Толщина пласта, м > 3 > 6 > 6 > 3
Трещиноватость Неблагоприятна
Глубина залегания пласта, м > 1500 < 1200 < 1200 < 1500
Содержание глины в
пласте, % Не ограничено 5 - 10
Плотность сетки скважин,
10000 м2/скв < 16 < 6 Не ограничена

обработанным скважинам увеличивается в 1,3 раза.
Продолжительность эффекта на скважинах, подверженных физико-химическим методам составила от 3 до 8 месяцев
Дополнительная добыча в среднем сотавила 40 тонн нефти на 1 тонну закачиваемого химического агента

на всех месторождениях Западной Сибири.
