Презентация, доклад на тему Закон Ома для участка цепи
Содержание
- 1. Закон Ома для участка цепи
- 2. Закон Ома для участка цепи Сегодня вспомним все

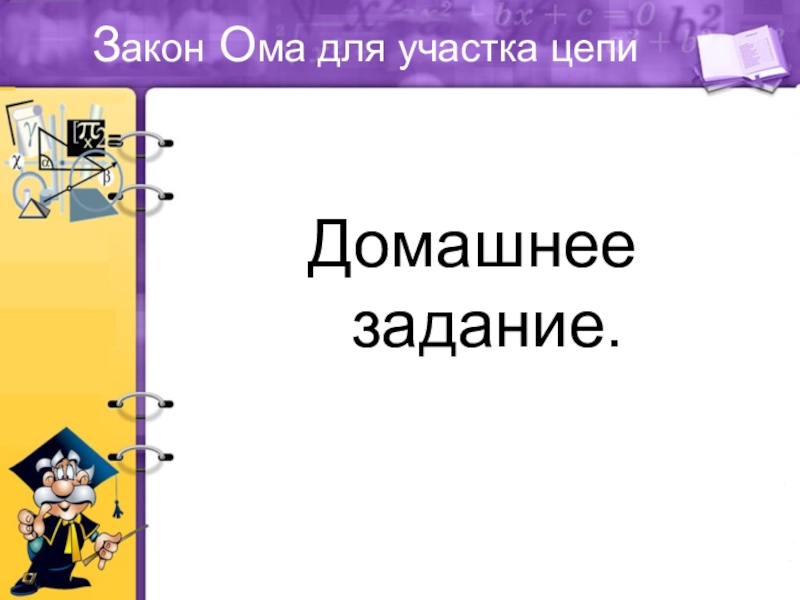

- 3. Закон Ома для участка цепиДомашнее задание.
- 4. Закон Ома для участка цепиВопросы для повторения Вопрос 1: Перечислите основные величины, характеризующие электрические цепи.
- 5. Закон Ома для участка цепиВопросы для повторения Вопрос 2: Что мы называем электрическим сопротивлением?

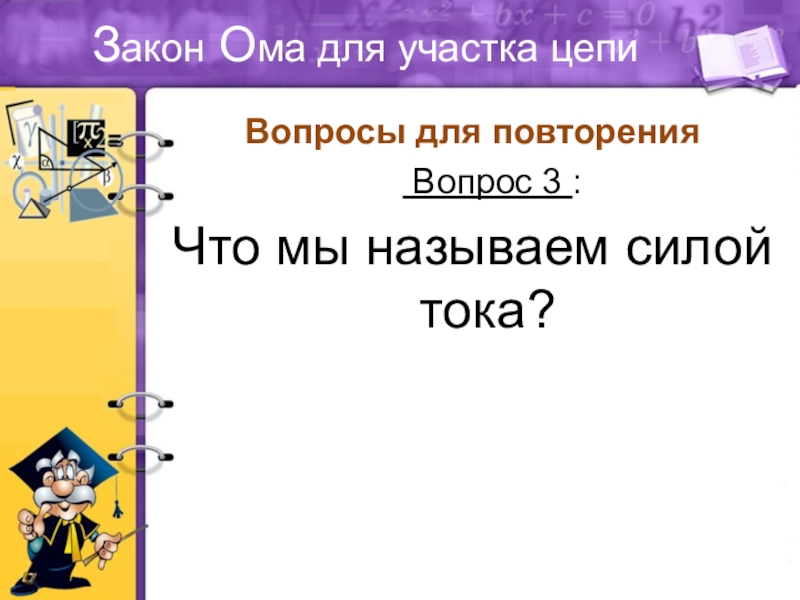

- 6. Закон Ома для участка цепиВопросы для повторения Вопрос 3 : Что мы называем силой тока?
- 7. Закон Ома для участка цепиВопросы для повторения Вопрос 4: Что мы называем электрическим напряжением?
- 8. Закон Ома для участка цепиЦель урока: Раскрыть
- 9. Закон Ома для участка цепиТема урока: "Закон Ома для участка цепи".
- 10. Закон Ома для участка цепи
- 11. Закон Ома для участка цепиВывод: Сила тока
- 12. Закон Ома для участка цепи

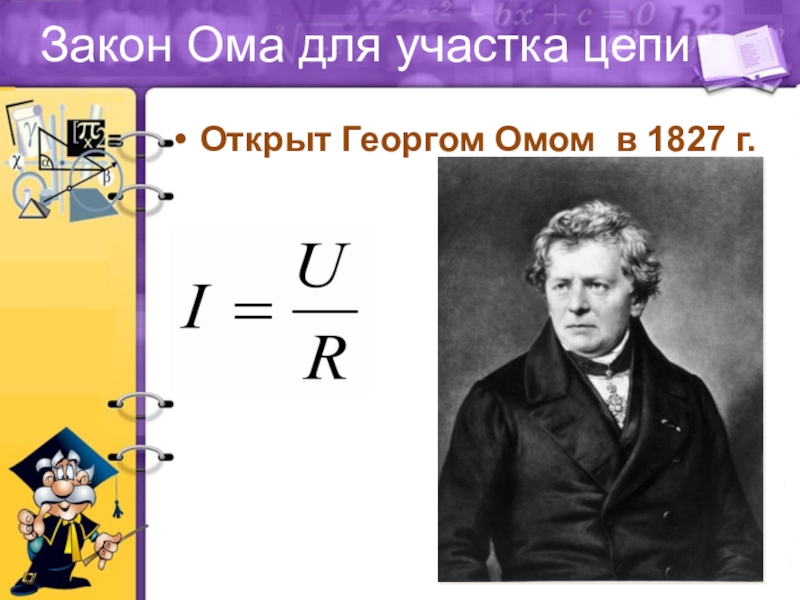

- 13. Закон Ома для участка цепиОткрыт Георгом Омом в 1827 г.

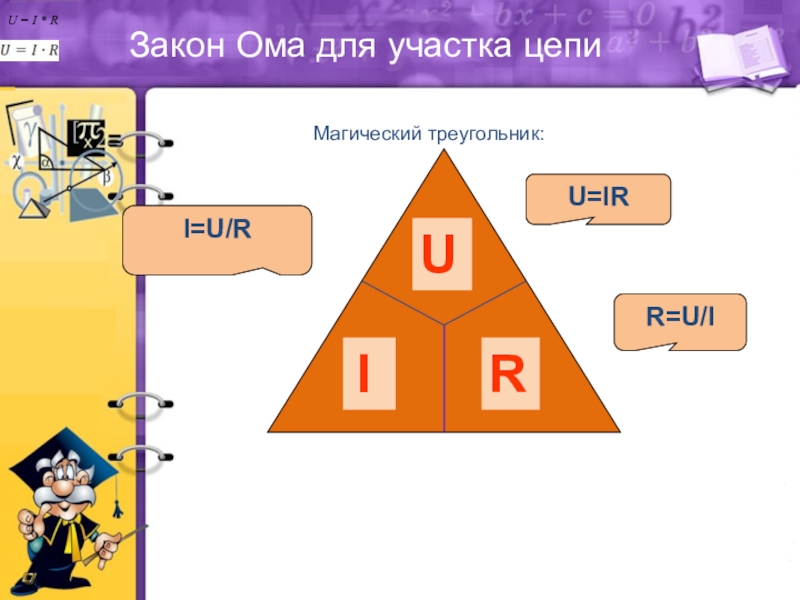

- 14. Закон Ома для участка цепиU = I * RМагический треугольник:I=U/RU=IRR=U/I
- 15. Закон Ома для участка цепиЦепочка.

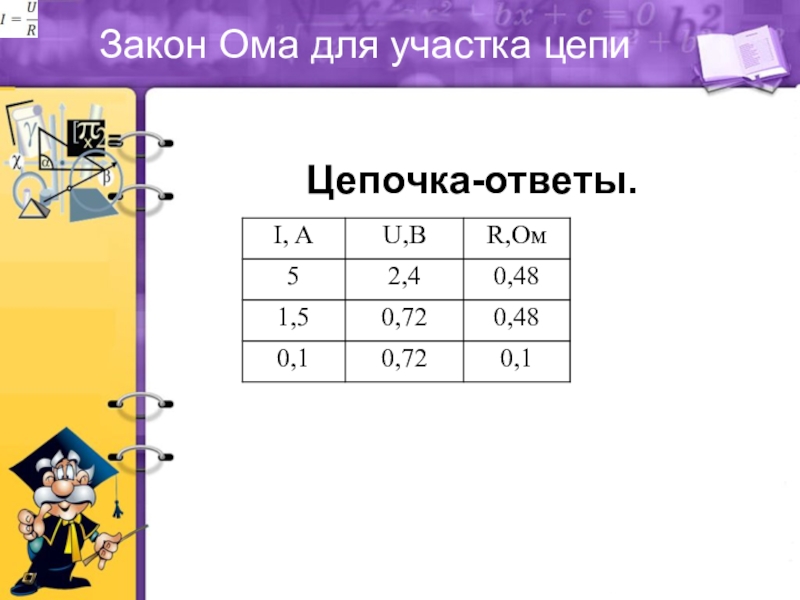

- 16. Закон Ома для участка цепиЦепочка-ответы.

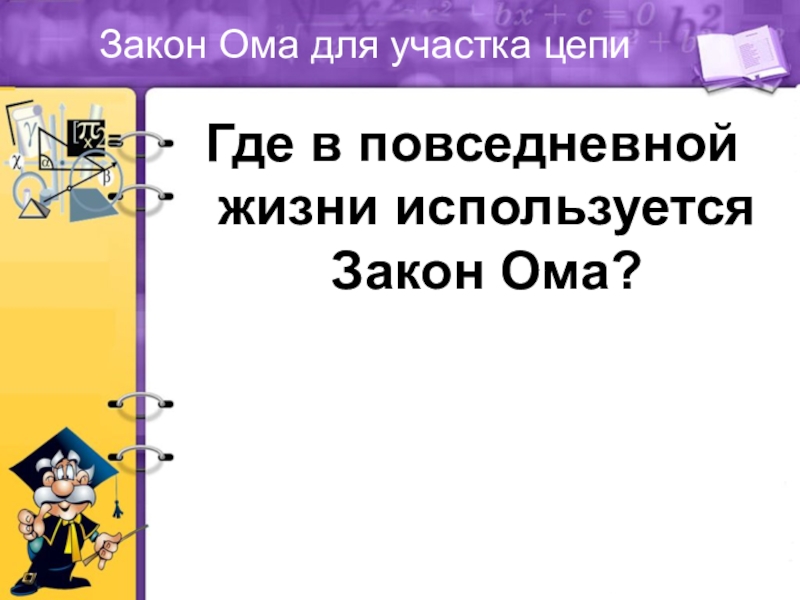

- 17. Закон Ома для участка цепиГде в повседневной жизни используется Закон Ома?
- 18. Закон Ома для участка цепиНапряжение на зажимах
- 19. Закон Ома для участка цепи Напряжение электроосветительной
- 20. Закон Ома для участка цепи Может
- 21. Закон Ома для участка цепи Ответ: R=0,5
- 22. Закон Ома для участка цепиПусть напряжение в
- 23. Закон Ома для участка цепиТеперь включим моток
- 24. Закон Ома для участка цепиОтвет: I=220А.Это большой
- 25. Закон Ома для участка цепиРешите устно:а) U=20

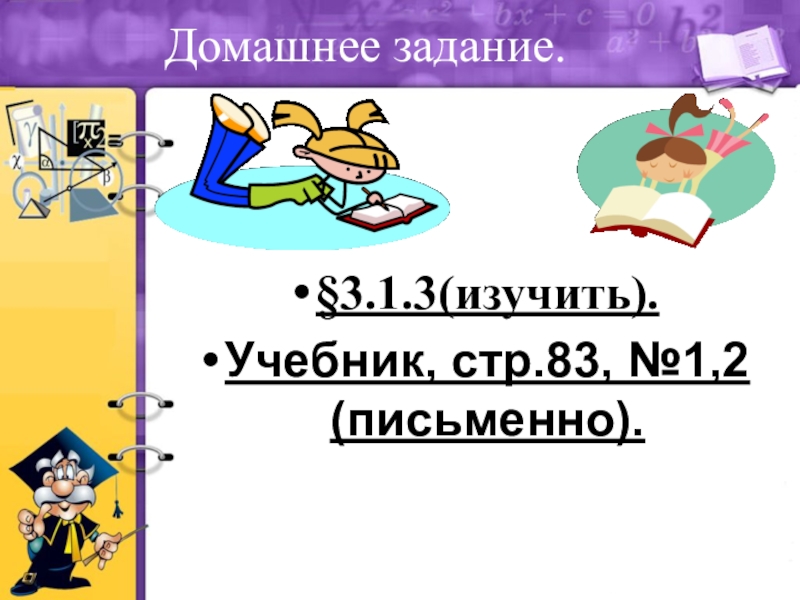

- 26. Домашнее задание.§3.1.3(изучить).Учебник, стр.83, №1,2 (письменно).
Закон Ома для участка цепи Сегодня вспомним все о токах – Заряженных частиц потоках. И про источники, про схемы, И напряжения проблемы, Ученых, чьи умы и руки Оставили свой след в науке, Приборы и цепей законы, Амперы,
Слайд 1Закон Ома для участка цепи
На открытый урок по физике по теме:
«Закон
Ома для участка цепи»
в 8 А классе
Преподаватель: Небуну А.И.
в 8 А классе
Преподаватель: Небуну А.И.

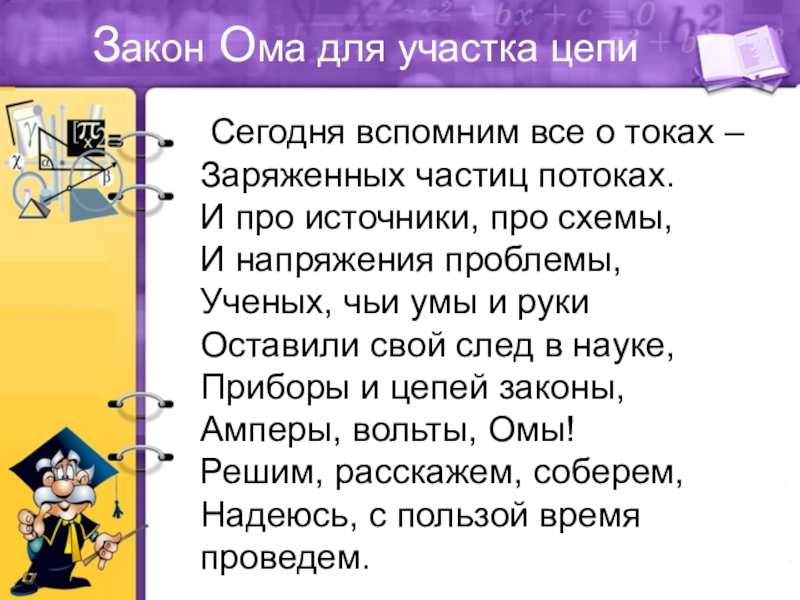

Слайд 2Закон Ома для участка цепи
Сегодня вспомним все о токах –
Заряженных частиц
потоках.
И про источники, про схемы,
И напряжения проблемы,
Ученых, чьи умы и руки
Оставили свой след в науке,
Приборы и цепей законы,
Амперы, вольты, Омы!
Решим, расскажем, соберем,
Надеюсь, с пользой время проведем.

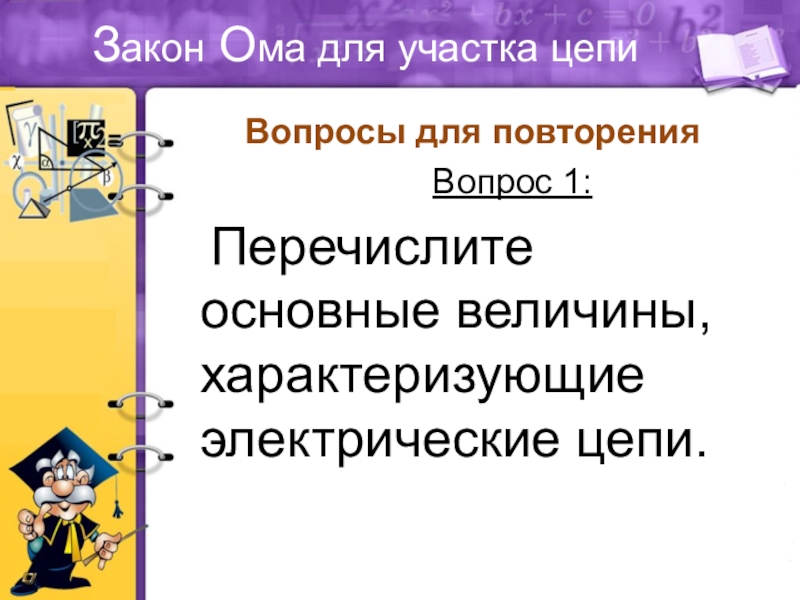

Слайд 4Закон Ома для участка цепи
Вопросы для повторения
Вопрос 1:
Перечислите основные величины,
характеризующие электрические цепи.

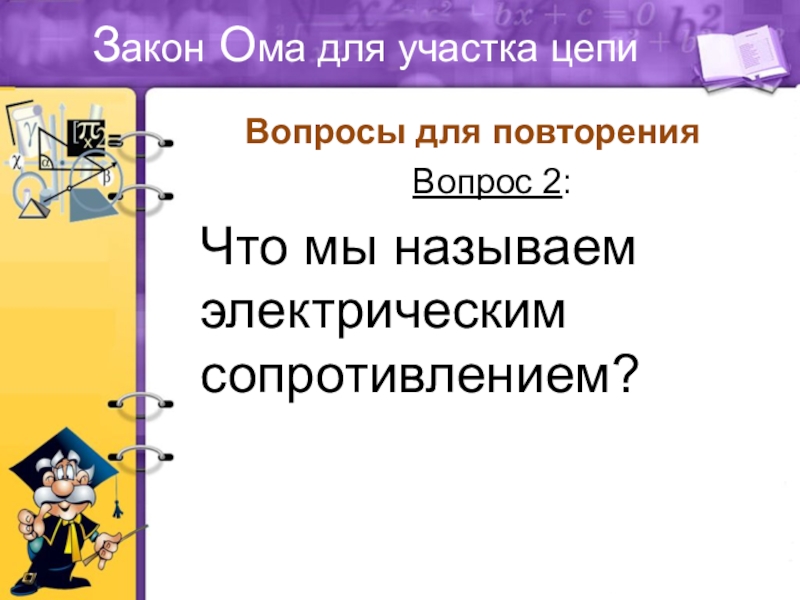

Слайд 5Закон Ома для участка цепи
Вопросы для повторения
Вопрос 2:
Что
мы называем электрическим сопротивлением?

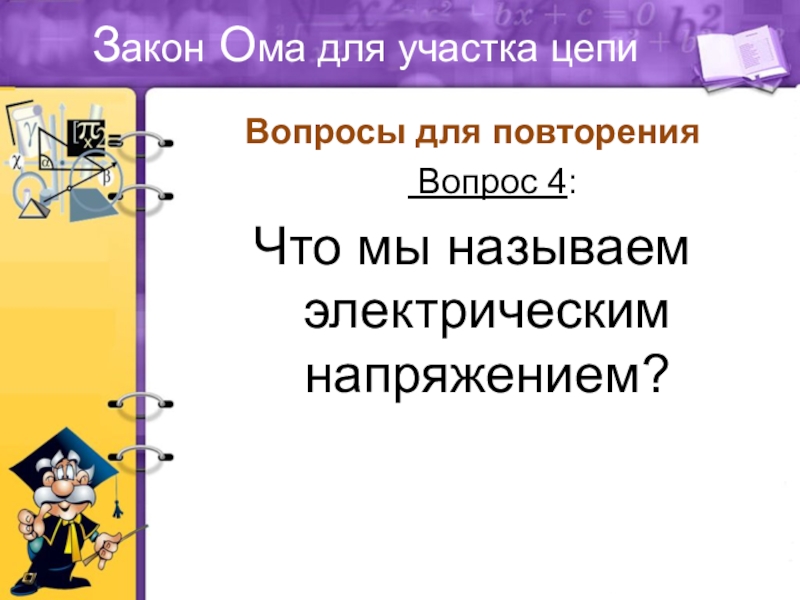

Слайд 7Закон Ома для участка цепи
Вопросы для повторения
Вопрос 4:
Что мы
называем электрическим напряжением?
Слайд 8Закон Ома для участка цепи
Цель урока:
Раскрыть взаимозависимость силы тока, напряжения
и сопротивления на участке электрической цепи.

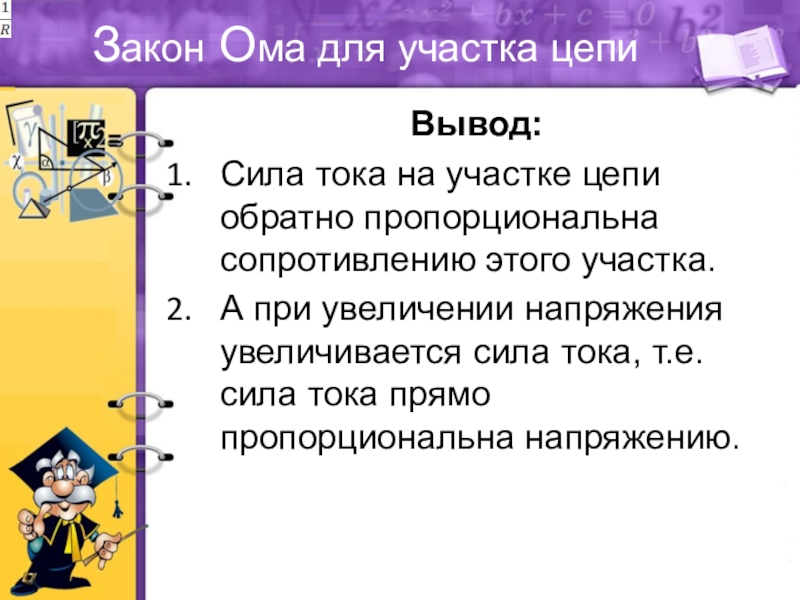

Слайд 11Закон Ома для участка цепи
Вывод:
Сила тока на участке цепи обратно
пропорциональна сопротивлению этого участка.
А при увеличении напряжения увеличивается сила тока, т.е. сила тока прямо пропорциональна напряжению.
А при увеличении напряжения увеличивается сила тока, т.е. сила тока прямо пропорциональна напряжению.

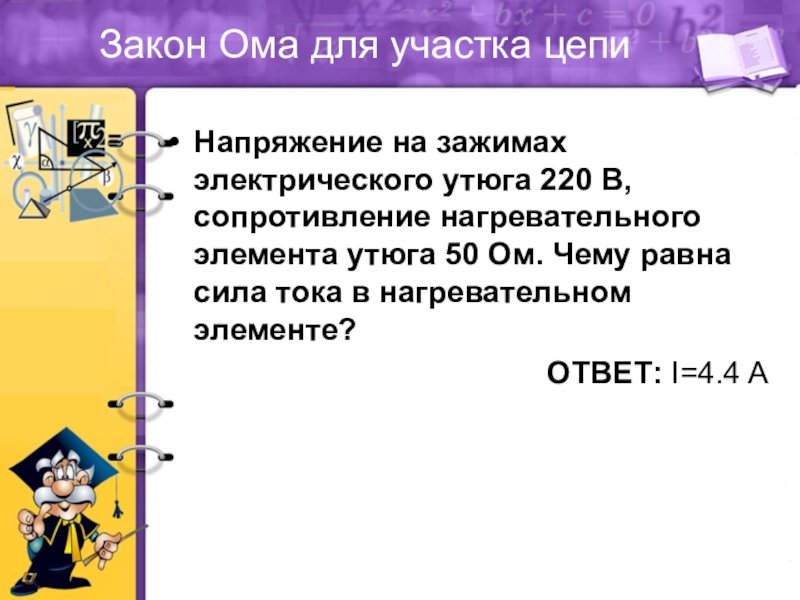

Слайд 18Закон Ома для участка цепи
Напряжение на зажимах электрического утюга 220 В,
сопротивление нагревательного элемента утюга 50 Ом. Чему равна сила тока в нагревательном элементе?
ОТВЕТ: I=4.4 A
ОТВЕТ: I=4.4 A
Слайд 19Закон Ома для участка цепи
Напряжение электроосветительной сети 220 В. Какой
ток потечет в цепи, если нагрузка имеет сопротивление 1000 Ом?
ОТВЕТ: I=0,22 A
ОТВЕТ: I=0,22 A
Слайд 20Закон Ома для участка цепи
Может ли для человека быть
опасным напряжение 24 В при силе тока 50мА?

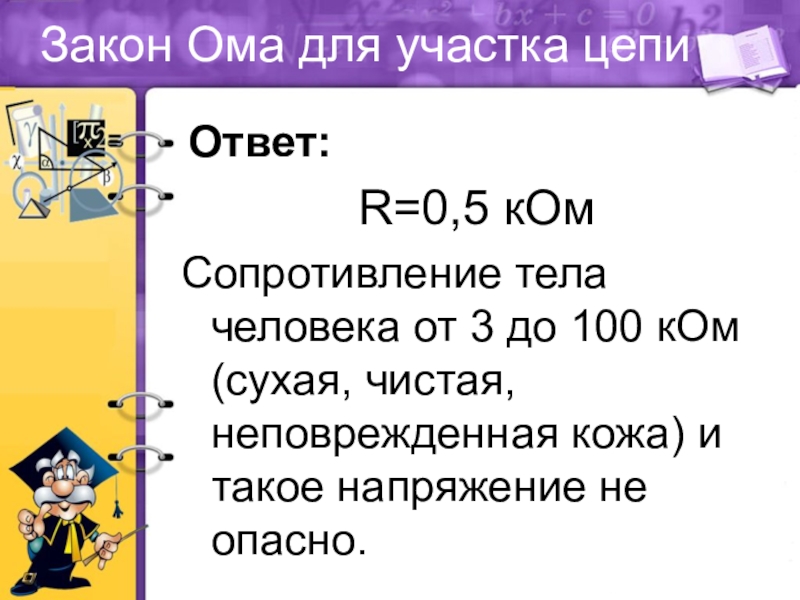

Слайд 21Закон Ома для участка цепи
Ответ:
R=0,5 кОм
Сопротивление тела человека от
3 до 100 кОм (сухая, чистая, неповрежденная кожа) и такое напряжение не опасно.

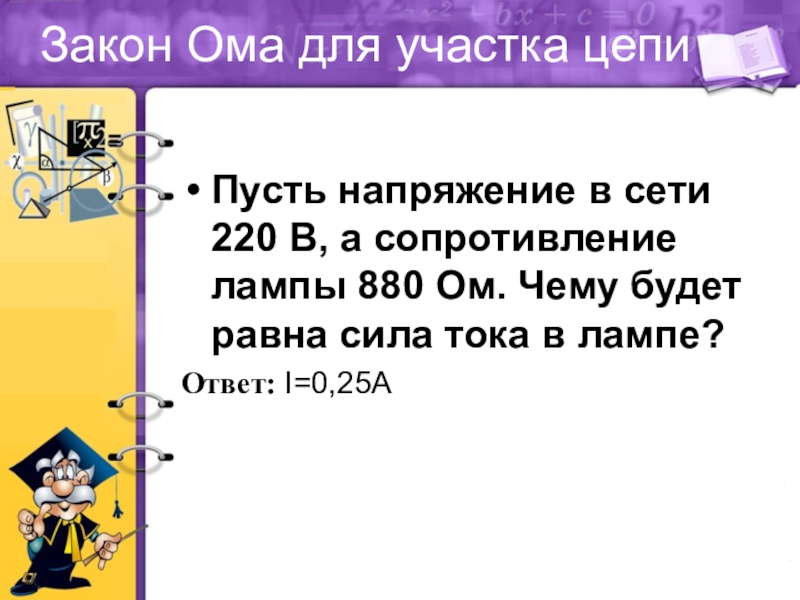

Слайд 22Закон Ома для участка цепи
Пусть напряжение в сети 220 В, а
сопротивление лампы 880 Ом. Чему будет равна сила тока в лампе?
Ответ: I=0,25А
Ответ: I=0,25А

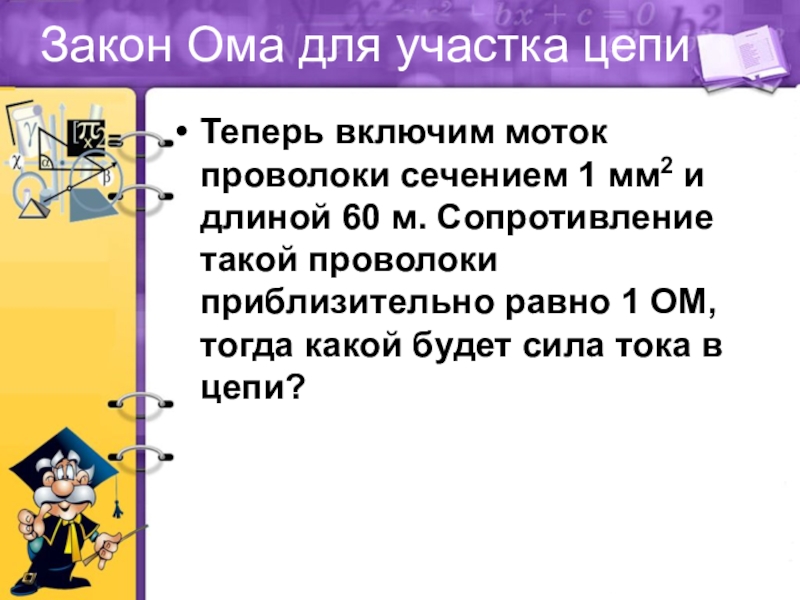

Слайд 23Закон Ома для участка цепи
Теперь включим моток проволоки сечением 1 мм2
и длиной 60 м. Сопротивление такой проволоки приблизительно равно 1 ОМ, тогда какой будет сила тока в цепи?

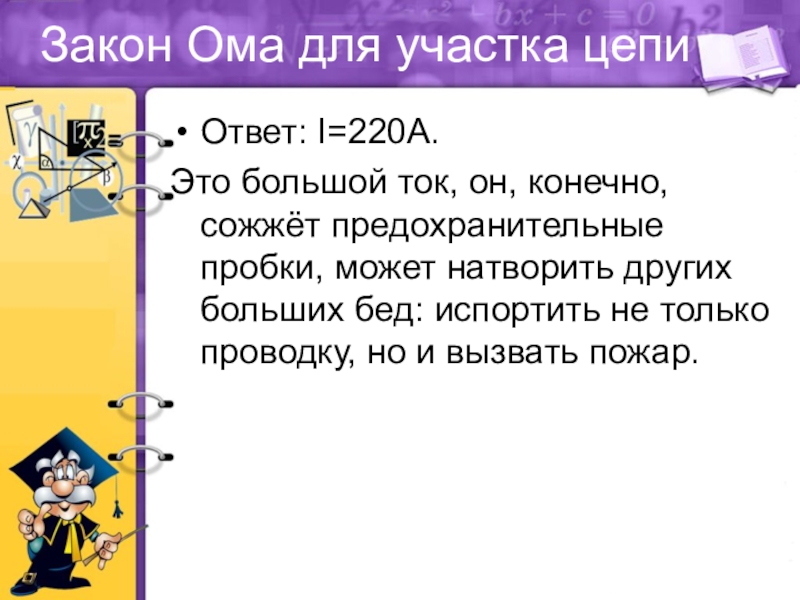

Слайд 24Закон Ома для участка цепи
Ответ: I=220А.
Это большой ток, он, конечно, сожжёт
предохранительные пробки, может натворить других больших бед: испортить не только проводку, но и вызвать пожар.

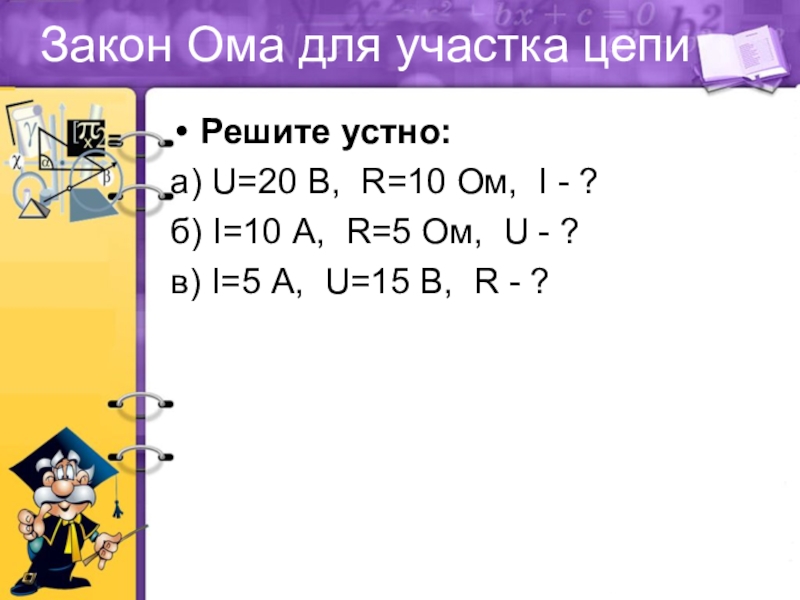

Слайд 25Закон Ома для участка цепи
Решите устно:
а) U=20 В, R=10 Ом, I
- ?
б) I=10 А, R=5 Ом, U - ?
в) I=5 А, U=15 В, R - ?
б) I=10 А, R=5 Ом, U - ?
в) I=5 А, U=15 В, R - ?
