Презентация, доклад на тему Винтовое и шпоночное соединение
Содержание
- 1. Винтовое и шпоночное соединение
- 2. Винтовое соединениеВинтовое соединение-это разъёмное, неподвижное соединениедеталей при
- 3. Винтовое соединение-представляет собой скрепление деталейпосредством винта.Винтовое соединение-применяется
- 4. Шпоночное соединениеШпоночное соединение- это соединение вала с
- 5. Шпоночные пазы на валах получают фрезерованием дисковыми иликонцевыми фрезами, в ступицах-протягиванием
- 6. Достоинства и недостаткишпоночных соединенийДостоинства:Простота конструкций, вследствие чего их широко применяют во всех областях машиностроения
- 7. Недостатки:Шпоночные пазы ослабляют вал и ступицу насаживаемойна
- 8. Ненапряженные соединенияНапряженные соединенияПризматические шпонкиСегментные шпонкиКлассификация ш.соединений
- 9. Источники:1) http://k-a-t.ru/detali_mashin/15-dm_shponki/2) https://yandex.ru/search/?text3) https://www.yandex.ru/
- 10. Спасибо за просмотр!!!
Винтовое соединениеВинтовое соединение-это разъёмное, неподвижное соединениедеталей при помощи винтов, ввёртываемых в резьбу в теле одной из деталей

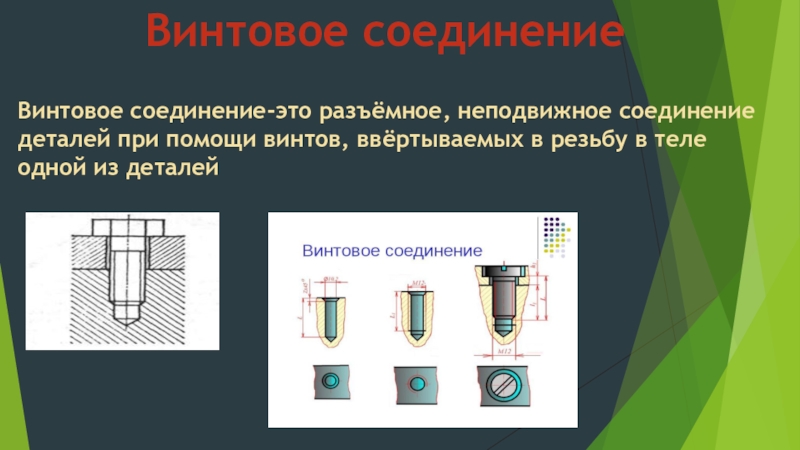

Слайд 2Винтовое соединение
Винтовое соединение-это разъёмное, неподвижное соединение
деталей при помощи винтов, ввёртываемых в
резьбу в теле
одной из деталей
одной из деталей
Слайд 3Винтовое соединение-представляет собой скрепление деталей
посредством винта.
Винтовое соединение-применяется когда не могут использовать
болты.
Иногда постановка винтов может быть продиктована
экономическими соображениями, связанными с габаритами
и весом машины
экономическими соображениями, связанными с габаритами
и весом машины

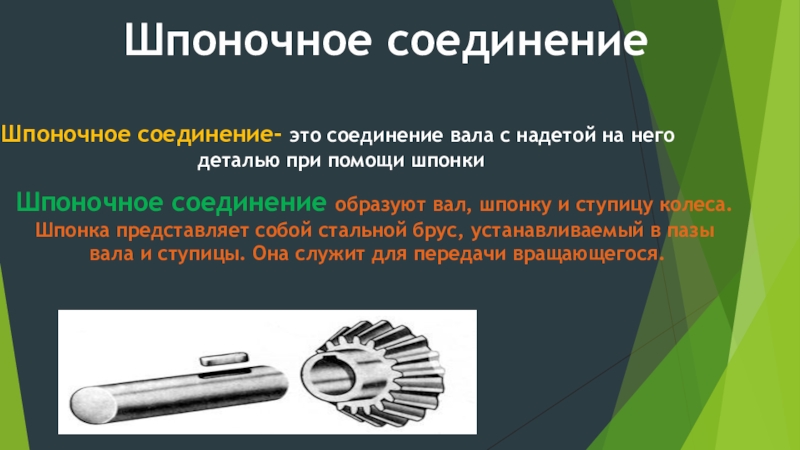

Слайд 4Шпоночное соединение
Шпоночное соединение- это соединение вала с надетой на него
деталью
при помощи шпонки
Шпоночное соединение образуют вал, шпонку и ступицу колеса.
Шпонка представляет собой стальной брус, устанавливаемый в пазы
вала и ступицы. Она служит для передачи вращающегося.
Слайд 5Шпоночные пазы на валах получают
фрезерованием дисковыми или
концевыми фрезами, в ступицах-протягиванием

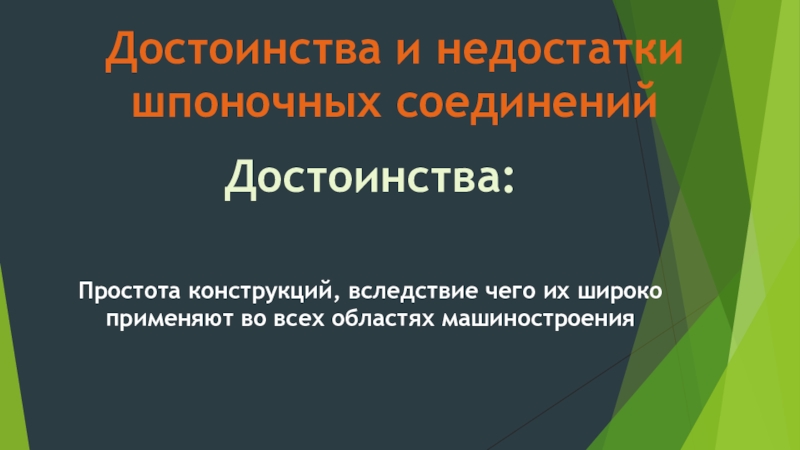

Слайд 6Достоинства и недостатки
шпоночных соединений
Достоинства:
Простота конструкций, вследствие чего их широко
применяют во
всех областях машиностроения

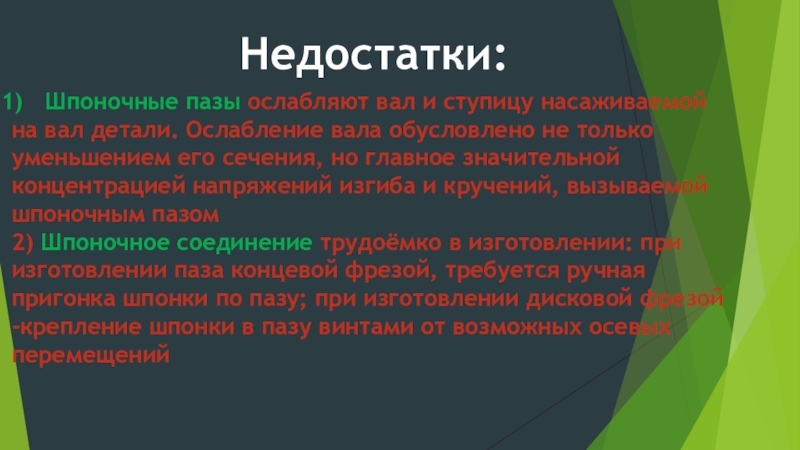

Слайд 7Недостатки:
Шпоночные пазы ослабляют вал и ступицу насаживаемой
на вал детали. Ослабление вала
обусловлено не только
уменьшением его сечения, но главное значительной
концентрацией напряжений изгиба и кручений, вызываемой
шпоночным пазом
2) Шпоночное соединение трудоёмко в изготовлении: при
изготовлении паза концевой фрезой, требуется ручная
пригонка шпонки по пазу; при изготовлении дисковой фрезой
-крепление шпонки в пазу винтами от возможных осевых
перемещений
уменьшением его сечения, но главное значительной
концентрацией напряжений изгиба и кручений, вызываемой
шпоночным пазом
2) Шпоночное соединение трудоёмко в изготовлении: при
изготовлении паза концевой фрезой, требуется ручная
пригонка шпонки по пазу; при изготовлении дисковой фрезой
-крепление шпонки в пазу винтами от возможных осевых
перемещений

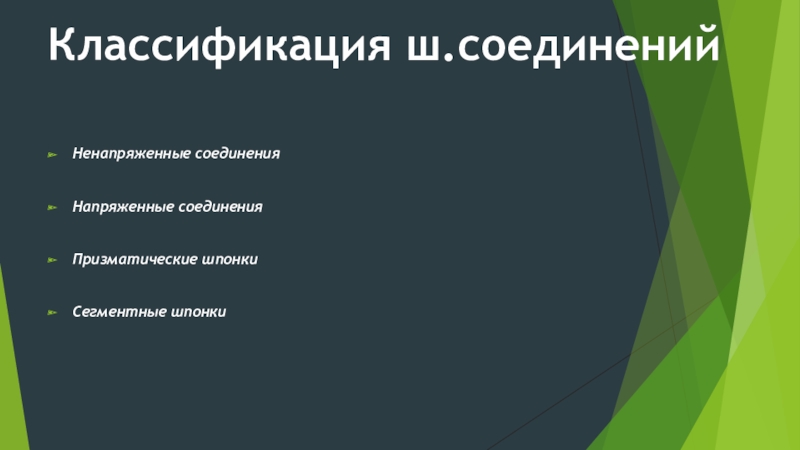

Слайд 8Ненапряженные соединения
Напряженные соединения
Призматические шпонки
Сегментные шпонки
Классификация ш.соединений

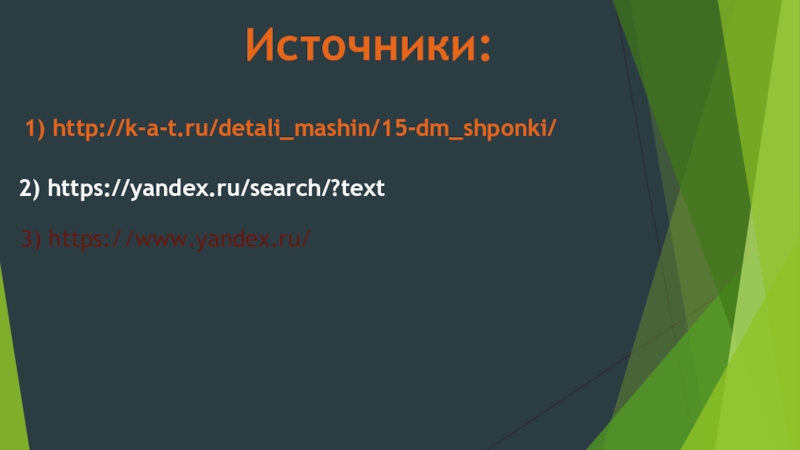

Слайд 9Источники:
1) http://k-a-t.ru/detali_mashin/15-dm_shponki/
2) https://yandex.ru/search/?text
3) https://www.yandex.ru/
