Слайд 1
Маркова Елизавета Анатольевна, учитель физикиМОУ “СОШ №1 г. Балабаново”Виды деформации
Текст слайда:

Маркова Елизавета Анатольевна, учитель физики
МОУ “СОШ №1 г. Балабаново”

Виды деформации


Слайд 2

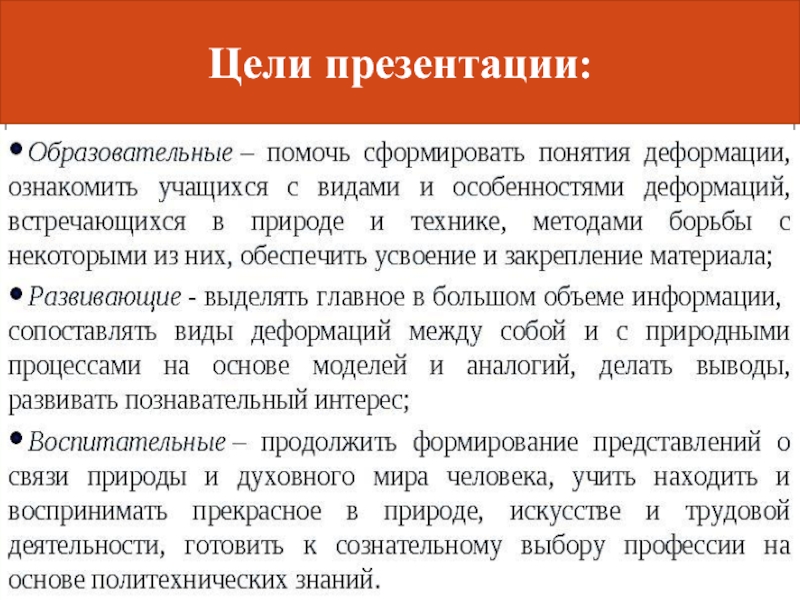

Цели презентации:
Текст слайда:

Цели презентации:


Слайд 3

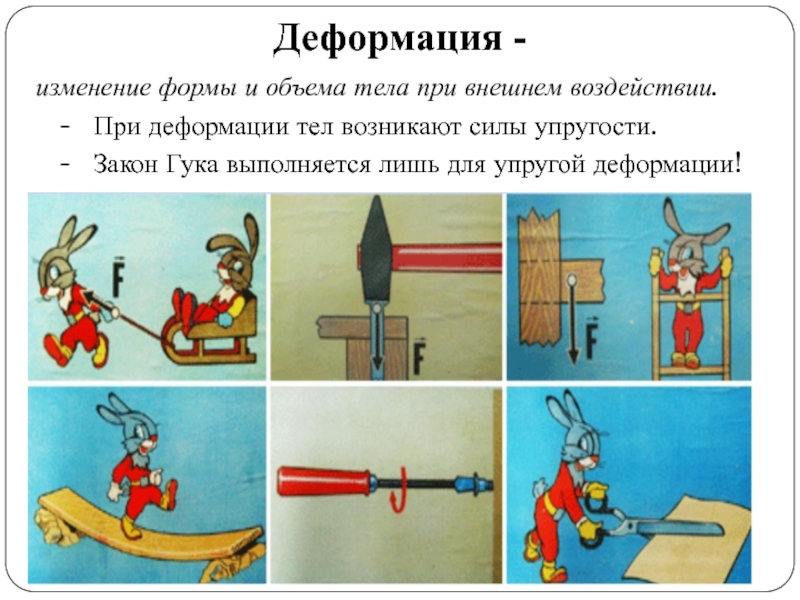

Деформация - изменение формы и объема тела при внешнем воздействии.  -  При деформации тел возникают
Текст слайда:

Деформация -

изменение формы и объема тела при внешнем воздействии.
- При деформации тел возникают силы упругости.

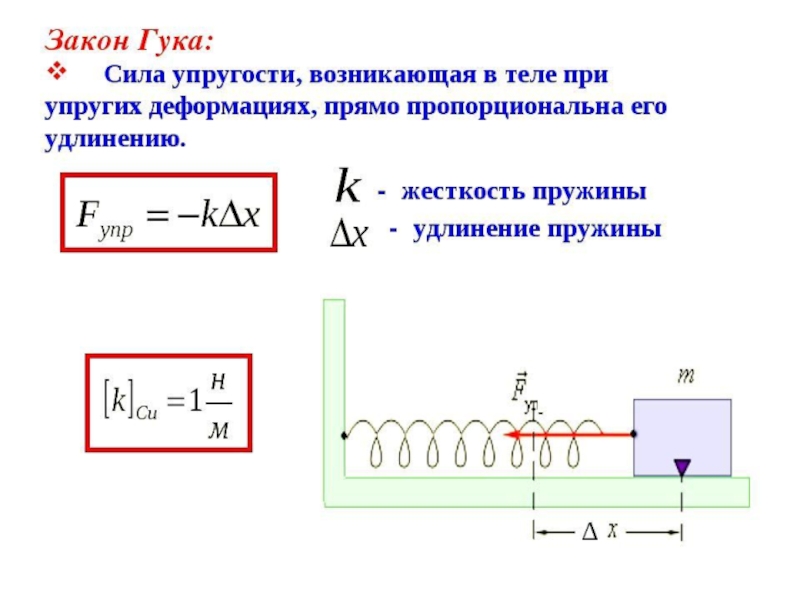

- Закон Гука выполняется лишь для упругой деформации!


Слайд 4
Виды деформацийДеформацияупругая - деформация, исчезающая после прекращения действия внешней силыпластическая- деформация, не исчезающая после прекращения действия внешней
Текст слайда:

Виды деформаций

Деформация

упругая - деформация, исчезающая после прекращения действия внешней силы


пластическая- деформация, не исчезающая после прекращения действия внешней силы

резина, сталь, кости, сухожилия, человеческое тело

пластилин, замазка, воск, алюминий,
жевательная резинка


Слайд 5
Пластическая и упругая деформацияВ процессе деформации важное значение имеет величина межатомных связей, приложение нагрузки достаточной для их
Текст слайда:

Пластическая и упругая деформация

В процессе деформации важное значение имеет величина межатомных связей, приложение нагрузки достаточной для их разыва приводит к необратимым последствиям (необратимая или пластическая деформация). Если нагрузка не превысила допустимых значений, то тело может вернуться в исходное состояние (упругая деформация). Простейший пример поведения предметов, подверженных пластической и упругой деформацией, можно проследить на падении с высоты резинового мяча и куска пластилина.


Слайд 6

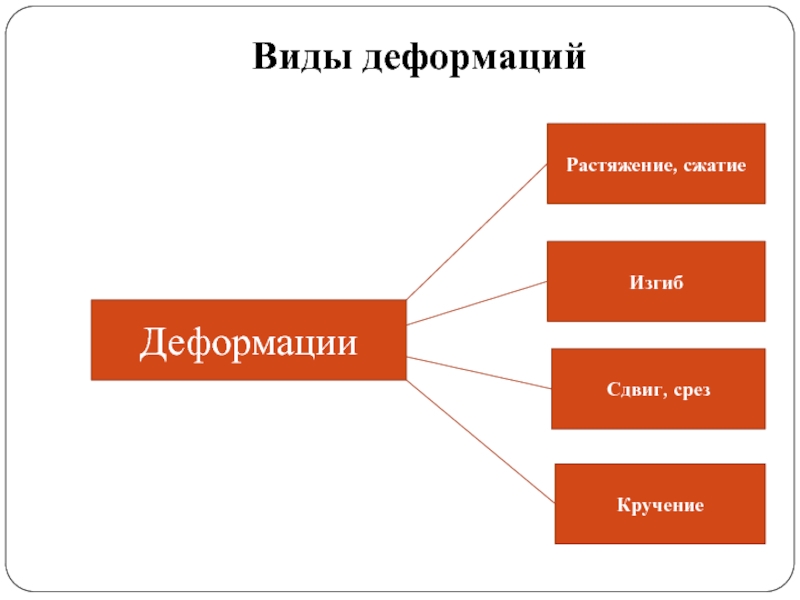

Виды деформацийДеформацииРастяжение, сжатиеИзгибСдвиг, срезКручение
Текст слайда:

Виды деформаций

Деформации

Растяжение, сжатие

Изгиб

Сдвиг, срез

Кручение


Слайд 7

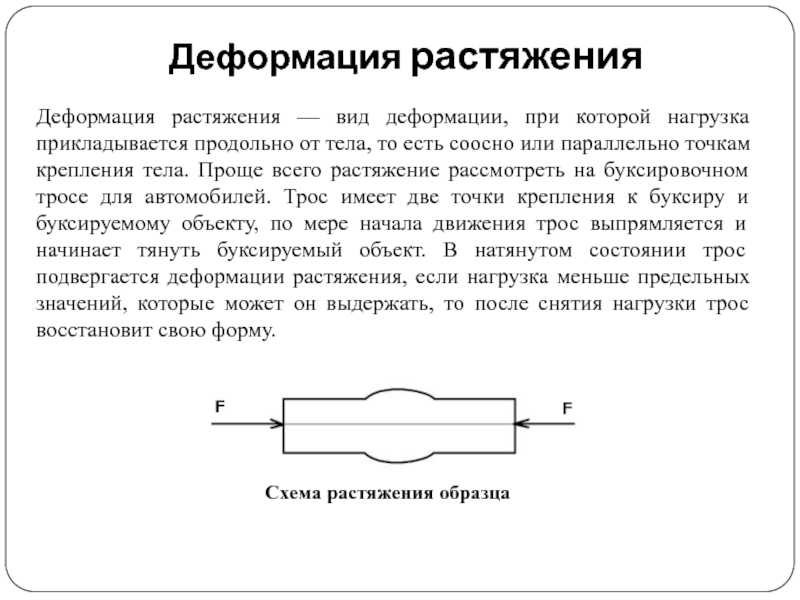

Деформация растяженияДеформация растяжения — вид деформации, при которой нагрузка прикладывается продольно от тела, то есть соосно или
Текст слайда:

Деформация растяжения

Деформация растяжения — вид деформации, при которой нагрузка прикладывается продольно от тела, то есть соосно или параллельно точкам крепления тела. Проще всего растяжение рассмотреть на буксировочном тросе для автомобилей. Трос имеет две точки крепления к буксиру и буксируемому объекту, по мере начала движения трос выпрямляется и начинает тянуть буксируемый объект. В натянутом состоянии трос подвергается деформации растяжения, если нагрузка меньше предельных значений, которые может он выдержать, то после снятия нагрузки трос восстановит свою форму.

Схема растяжения образца


Слайд 8
Деформация растяжениявоспринимать нагрузки с дальнейшим восстановлением первоначального состояния (упругая деформация)воспринимать нагрузки без восстановления первоначального состояния (пластическая деформация)разрушаться
Текст слайда:

Деформация растяжения

воспринимать нагрузки с дальнейшим восстановлением первоначального состояния (упругая деформация)
воспринимать нагрузки без восстановления первоначального состояния (пластическая деформация)
разрушаться на пределе прочности


Слайд 9

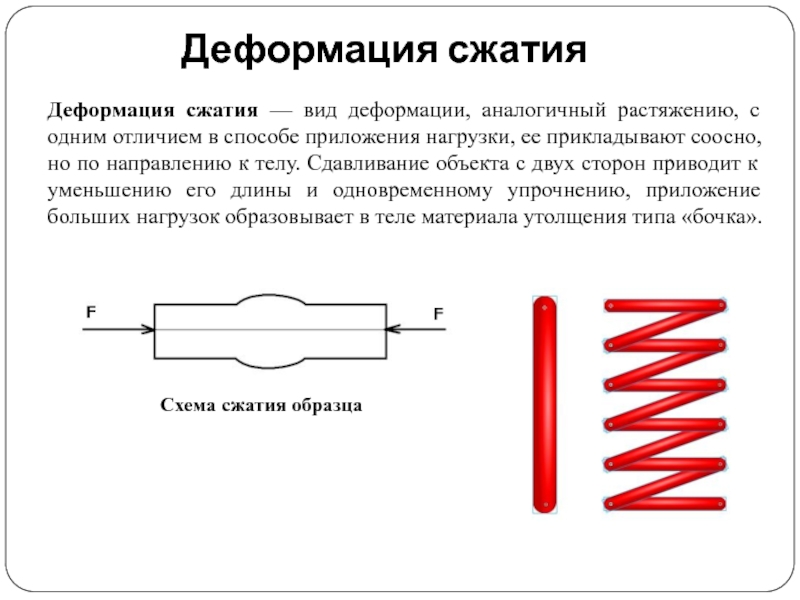

Деформация сжатияДеформация сжатия — вид деформации, аналогичный растяжению, с одним отличием в способе приложения нагрузки, ее прикладывают
Текст слайда:

Деформация сжатия

Деформация сжатия — вид деформации, аналогичный растяжению, с одним отличием в способе приложения нагрузки, ее прикладывают соосно, но по направлению к телу. Сдавливание объекта с двух сторон приводит к уменьшению его длины и одновременному упрочнению, приложение больших нагрузок образовывает в теле материала утолщения типа «бочка».

Схема сжатия образца


Слайд 10
Деформация сдвигаДеформация сдвига — вид деформации, при котором нагрузка прикладывается параллельно основанию тела. В ходе деформации сдвига
Текст слайда:

Деформация сдвига

Деформация сдвига — вид деформации, при котором нагрузка прикладывается параллельно основанию тела. В ходе деформации сдвига одна плоскость тела смещается в пространстве относительно другой. На предельные нагрузки сдвига испытываются все крепежные элементы — болты, шурупы, гвозди. Простейший пример деформации сдвига – расшатанный стул, где за основание можно принять пол, а за плоскость приложения нагрузки – сидение.

Схема сдвига образца


Слайд 11

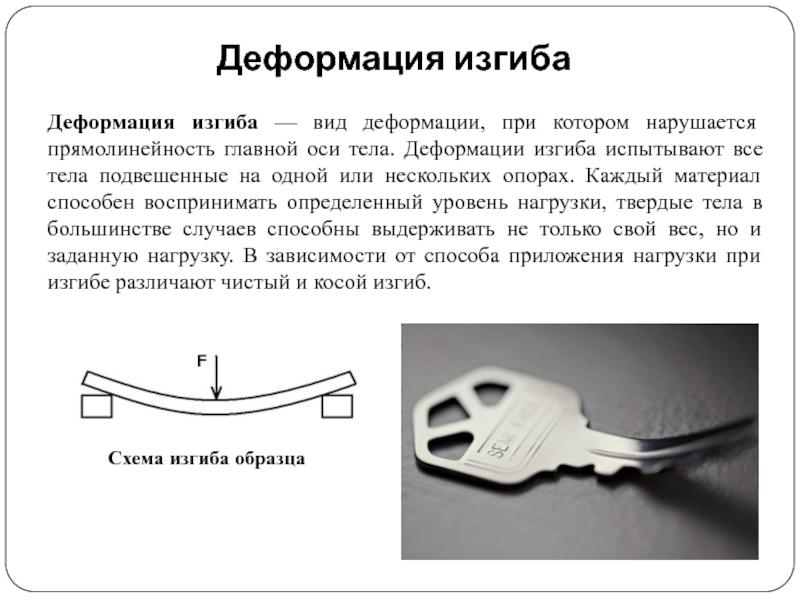

Деформация изгибаДеформация изгиба — вид деформации, при котором нарушается прямолинейность главной оси тела. Деформации изгиба испытывают все
Текст слайда:

Деформация изгиба

Деформация изгиба — вид деформации, при котором нарушается прямолинейность главной оси тела. Деформации изгиба испытывают все тела подвешенные на одной или нескольких опорах. Каждый материал способен воспринимать определенный уровень нагрузки, твердые тела в большинстве случаев способны выдерживать не только свой вес, но и заданную нагрузку. В зависимости от способа приложения нагрузки при изгибе различают чистый и косой изгиб.

Схема изгиба образца


Слайд 12

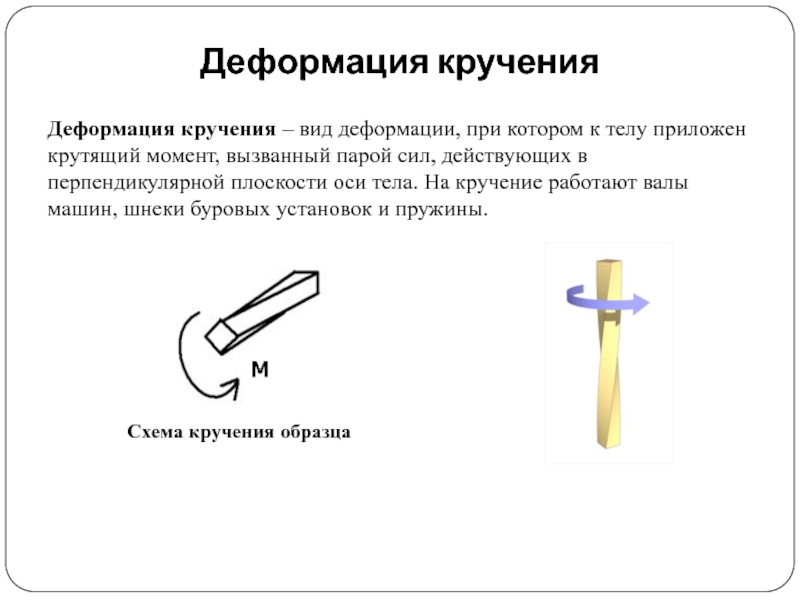

Деформация крученияДеформация кручения – вид деформации, при котором к телу приложен крутящий момент, вызванный парой сил, действующих
Текст слайда:

Деформация кручения

Деформация кручения – вид деформации, при котором к телу приложен крутящий момент, вызванный парой сил, действующих в перпендикулярной плоскости оси тела. На кручение работают валы машин, шнеки буровых установок и пружины.

Схема кручения образца


Слайд 13

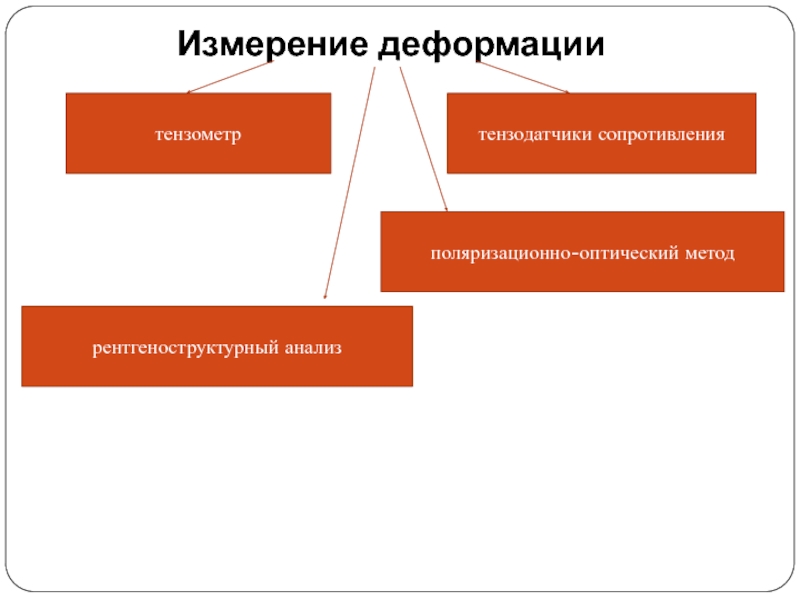

Измерение деформациитензометррентгеноструктурный анализполяризационно-оптический методтензодатчики сопротивления
Текст слайда:

Измерение деформации

тензометр

рентгеноструктурный анализ

поляризационно-оптический метод

тензодатчики сопротивления


Слайд 22
Решение задач
Текст слайда:

Решение задач


Слайд 23

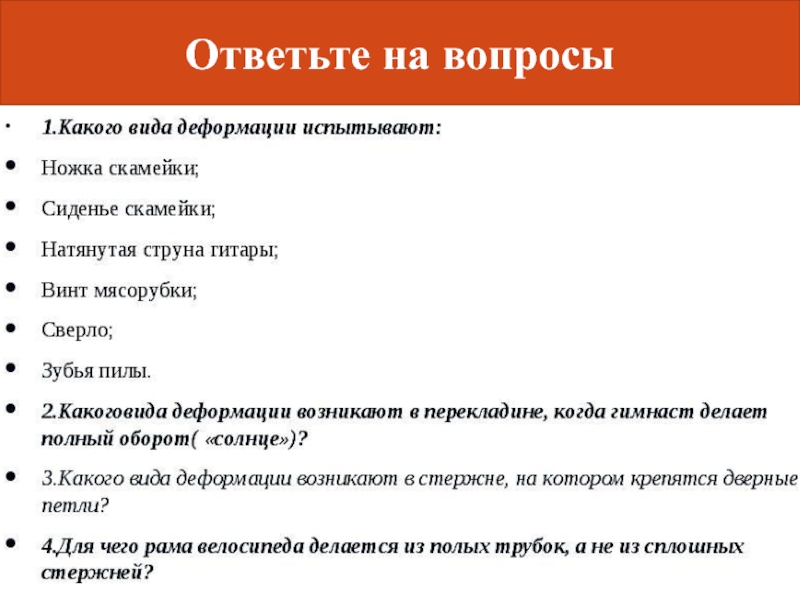

Ответьте на вопросы
Текст слайда:

Ответьте на вопросы


Слайд 25
Вопросы для блиц-опроса.Какие виды деформации испытывает человеческое тело при утренней зарядке? Приведите примеры.- Какие виды деформации испытывают
Текст слайда:

Вопросы для блиц-опроса.


Какие виды деформации испытывает человеческое тело при утренней зарядке?
Приведите примеры.




- Какие виды деформации испытывают
стены зданий?
- Тросы подъемного крана?
- Рельсы на железной дороге?
- Валы машин?
- Бумага при разрезании?


Слайд 26

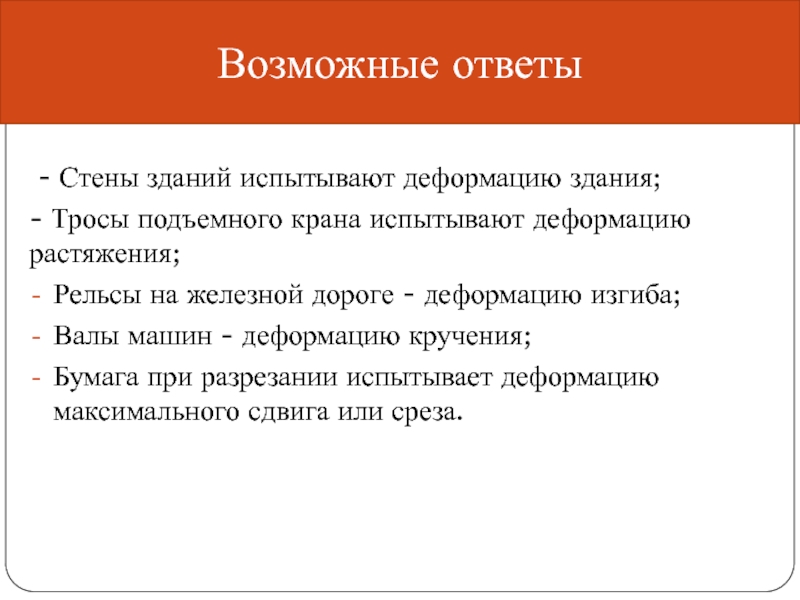

- Стены зданий испытывают деформацию здания;- Тросы подъемного крана испытывают деформацию растяжения;Рельсы на железной дороге -
Текст слайда:

- Стены зданий испытывают деформацию здания;
- Тросы подъемного крана испытывают деформацию растяжения;
Рельсы на железной дороге - деформацию изгиба;
Валы машин - деформацию кручения;
Бумага при разрезании испытывает деформацию максимального сдвига или среза.

Возможные ответы
