2. ? ? ?
3. ? ? ?
Имя ученого физическая величина формула единица измерения
Вольта Алессандро
Ампер Андре Мари
Ом Георг Симон
НАПРЯЖЕНИЕ
СИЛА ТОКА
СОПРОТИВЛЕНИЕ
I= Δq/Δt
[A] - Ампер
R=ρl/S
U=A/q
[B] - Вольт
[Ом] - Ом
- Главная
- Разное
- Образование
- Спорт
- Естествознание
- Природоведение
- Религиоведение
- Французский язык
- Черчение
- Английский язык
- Астрономия
- Алгебра
- Биология
- География
- Геометрия
- Детские презентации
- Информатика
- История
- Литература
- Математика
- Музыка
- МХК
- Немецкий язык
- ОБЖ
- Обществознание
- Окружающий мир
- Педагогика
- Русский язык
- Технология
- Физика
- Философия
- Химия
- Шаблоны, фоны, картинки для презентаций
- Экология
- Экономика
Презентация, доклад на тему Урок решения задач по теме Закон Ома для участка цепи, последовательное и параллельное соединение проводников
Содержание
- 1. Урок решения задач по теме Закон Ома для участка цепи, последовательное и параллельное соединение проводников
- 2. Цель урока:Закрепить изученный материал путем решения задач и выполнения лабораторной работы
- 3. Тема урока: «Решение задач на закон Ома
- 4. Закон Ома для участка цепиа). U =
- 5. Рассчитать силу тока, проходящую по медному проводу
- 6. В электрическую цепь включены последовательно резистор сопротивлением
- 7. Два резистора сопротивлением r1 = 5 Ом
- 8. Какому значению силы тока и напряжения соответствует

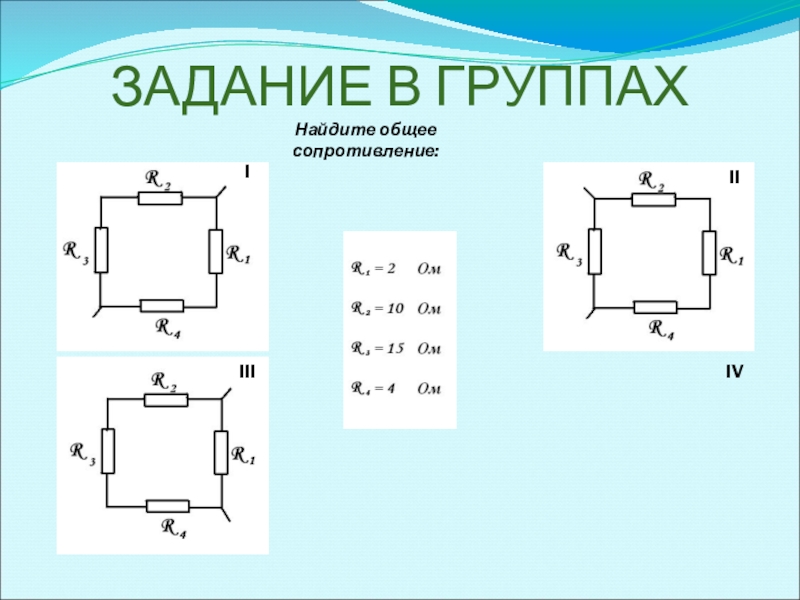

- 9. ЗАДАНИЕ В ГРУППАХНайдите общее сопротивление:IIIIVIII
- 10. ЗАДАНИЕ В ГРУППАХМоток проволоки имеет сопротивление R и длину l. Вычислить площадь поперечного сечения S.
- 11. Домашнее задание:Упр. 19(2,3), стр. 330 учебника Повторить формулы на закон Ома, последовательное и параллельное соединение.
Цель урока:Закрепить изученный материал путем решения задач и выполнения лабораторной работы

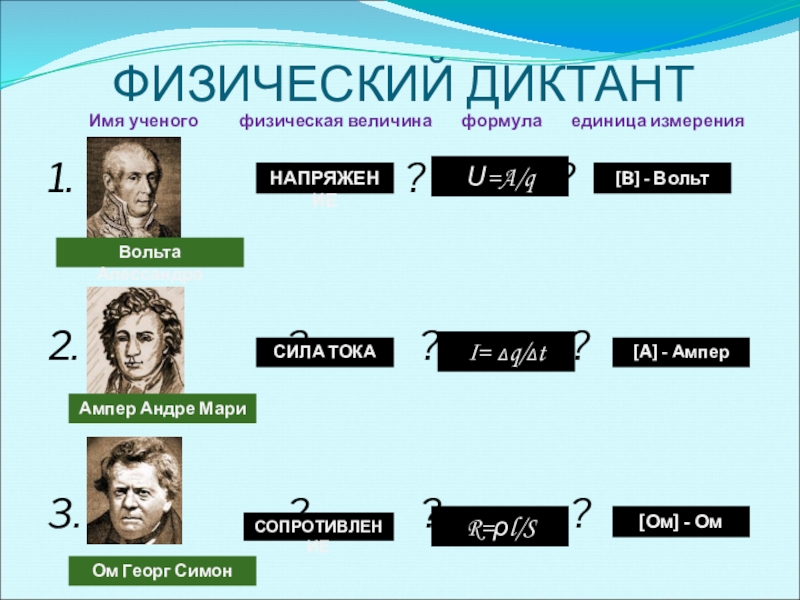

Слайд 1ФИЗИЧЕСКИЙ ДИКТАНТ
1.
? ? ?
2. ? ? ?
3. ? ? ?
2. ? ? ?
3. ? ? ?
Слайд 3Тема урока: «Решение задач на закон Ома для участка цепи, последовательное и
параллельное соединение проводников
Лабораторная работа №4
«Изучение последовательного и параллельного соединения
проводников»»
Лабораторная работа №4
«Изучение последовательного и параллельного соединения
проводников»»

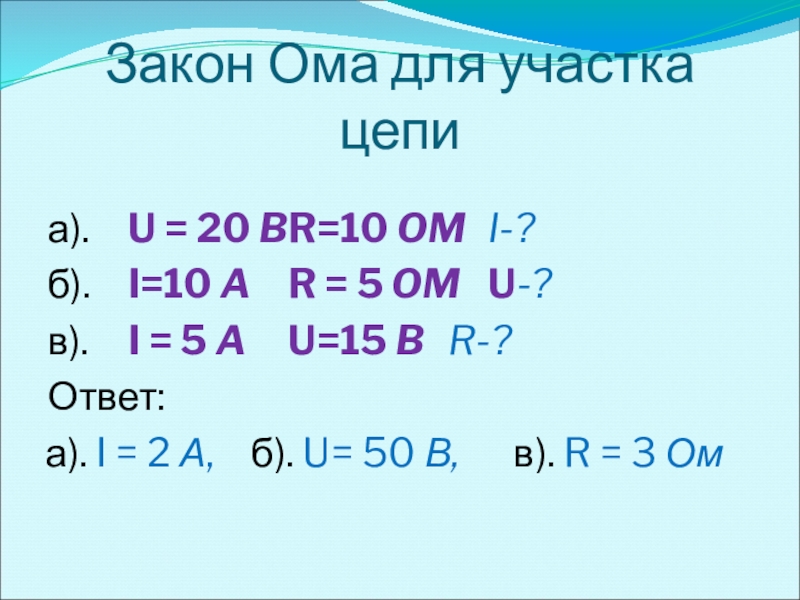

Слайд 4Закон Ома для участка цепи
а). U = 20 B R=10 OM I-?
б).
I=10 A R = 5 OM U-?
в). I = 5 A U=15 B R-?
Ответ:
в). I = 5 A U=15 B R-?
Ответ:
а). I = 2 А,
б). U= 50 В,
в). R = 3 Ом

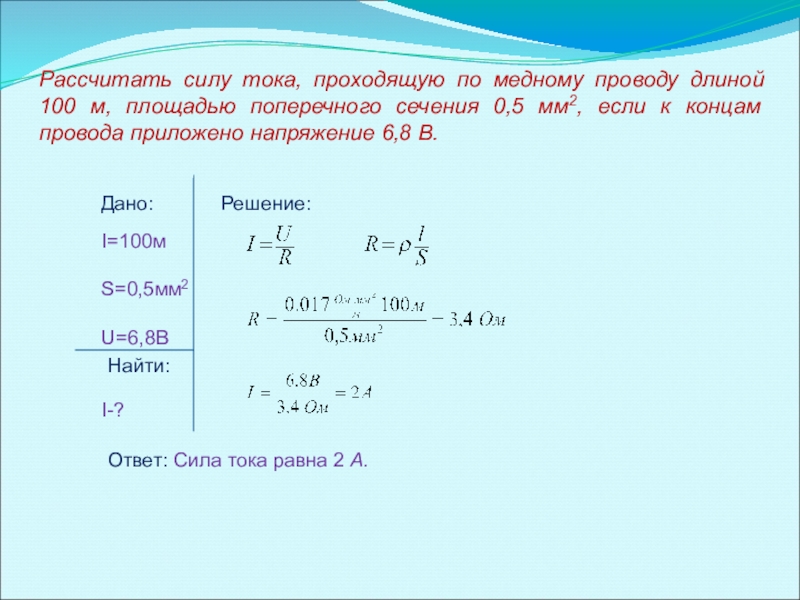

Слайд 5
Рассчитать силу тока, проходящую по медному проводу длиной 100 м, площадью
поперечного сечения 0,5 мм2, если к концам провода приложено напряжение 6,8 B.
Дано: Решение:
I=100м
S=0,5мм2
U=6,8В
I-?
Найти:
Ответ: Сила тока равна 2 А.
Слайд 6
В электрическую цепь включены последовательно резистор сопротивлением 5 Ом и две
электрические лампы сопротивлением 500 Ом. Определите общее сопротивление проводника.
Ответ: 1005 Ом.
Слайд 7
Два резистора сопротивлением r1 = 5 Ом и r2= 30 Ом
включены, как показано на рисунке, к зажимам источника тока напряжением 6В. Найдите силу тока на резисторах.
Ответ: 1.2 А; 0.2А

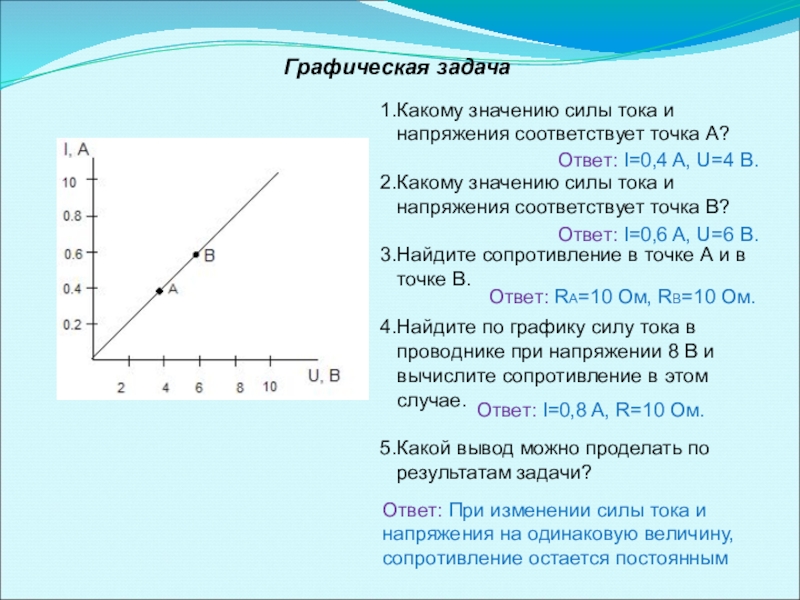

Слайд 8
Какому значению силы тока и напряжения соответствует точка А?
Какому значению
силы тока и напряжения соответствует точка В?
Найдите сопротивление в точке А и в точке В.
Найдите по графику силу тока в проводнике при напряжении 8 В и вычислите сопротивление в этом случае.
Какой вывод можно проделать по результатам задачи?
Найдите сопротивление в точке А и в точке В.
Найдите по графику силу тока в проводнике при напряжении 8 В и вычислите сопротивление в этом случае.
Какой вывод можно проделать по результатам задачи?
Ответ: При изменении силы тока и напряжения на одинаковую величину, сопротивление остается постоянным
Графическая задача
Ответ: I=0,4 A, U=4 B.
Ответ: I=0,6 A, U=6 B.
Ответ: RА=10 Ом, RВ=10 Ом.
Ответ: I=0,8 A, R=10 Ом.
Слайд 10ЗАДАНИЕ В ГРУППАХ
Моток проволоки имеет сопротивление R и длину l.
Вычислить
площадь поперечного сечения S.
Слайд 11Домашнее задание:
Упр. 19(2,3), стр. 330 учебника Повторить формулы на закон Ома,
последовательное и параллельное соединение.
