Презентация, доклад на тему Урок-презентация. 8 класс. Электроизмерительные приборы
Содержание
- 1. Урок-презентация. 8 класс. Электроизмерительные приборы
- 2. ГромкоговорителиЭлектроизмерительные приборы
- 3. Цели урока:1) ДидактическаяОзнакомление с принципами действия электроизмерительных
- 4. Оборудование:1) Видеофильм «Магнитное поле»:Устройство амперметраМодель динамика2) Амперметр, вольтметр, динамик.
- 5. Проверь себя Какой полюс магнитной стрелки притягивается
- 6. Магнитная стрелка установилась в магнитном поле катушке
- 7. 3) Определите направление тока в проводнике.А) к

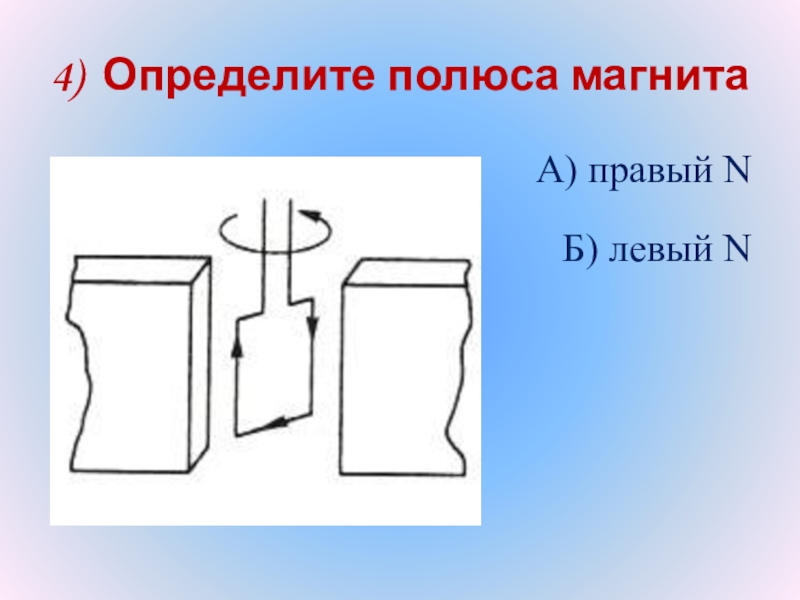

- 8. 4) Определите полюса магнитаА) правый NБ) левый N
- 9. 5) Укажите направление тока в рамке.
- 10. 6) На рисунке изображена рамка, которая поворачивается
- 11. 7) Проводник с током расположен в магнитном
- 12. 8) На чем основано устройство электрического двигателя?
- 13. 9) Направление силы Ампера определяется по правилуА)

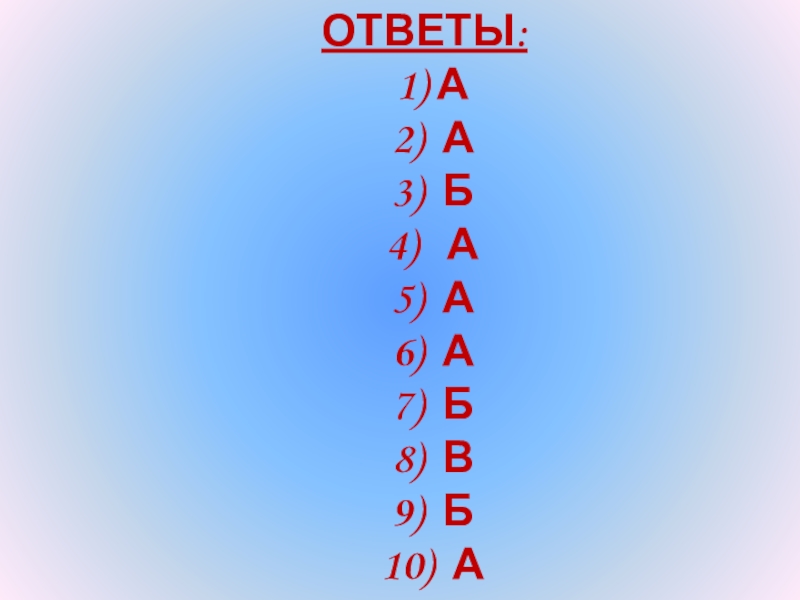

- 14. ОТВЕТЫ: 1) А
- 15. Слайд 15
- 16. Вращение рамки с током используется в электроизмерительных
- 17. Вращение рамки с током используется в электроизмерительных
- 18. Электроизмерительные приборы разных систем:приборы магнитоэлектрической системы; электромагнитной системы электродинамической системы
- 19. Принцип действия:когда по катушке начинает течь ток,
- 20. Принцип действия: когда по катушке идет ток,
- 21. Пример электродинамической системы
- 22. Определите движение катушкиЕсли увеличить силу тока, то
- 23. Катушка, по которой течет измененный ток звуковой
- 24. На зажимах измерительных приборов магнитоэлектрической системы указана
ГромкоговорителиЭлектроизмерительные приборы

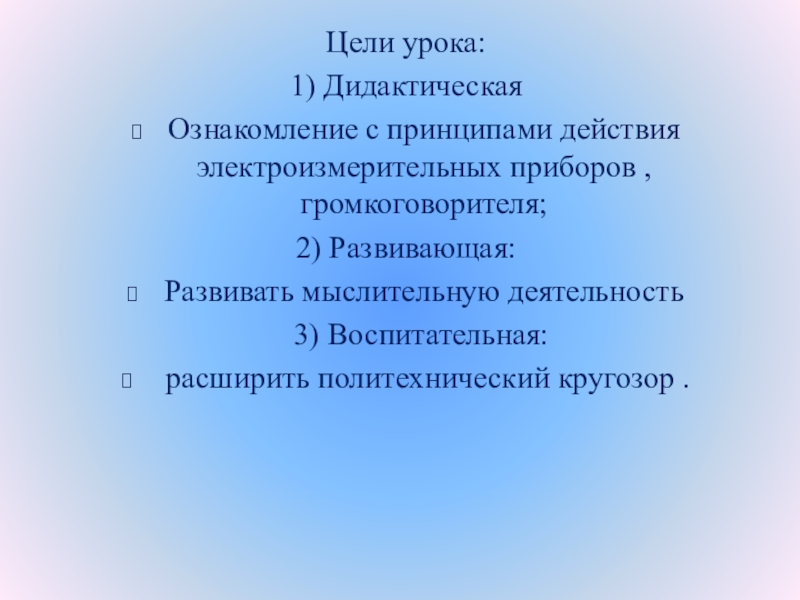

Слайд 3Цели урока:
1) Дидактическая
Ознакомление с принципами действия электроизмерительных приборов , громкоговорителя;
2) Развивающая:
Развивать мыслительную деятельность
3) Воспитательная:
расширить политехнический кругозор .

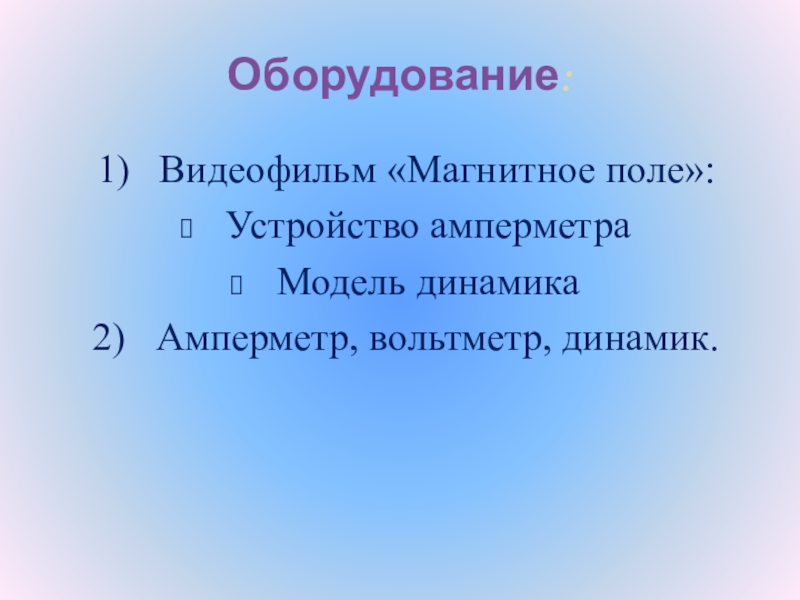

Слайд 4Оборудование:
1) Видеофильм «Магнитное поле»:
Устройство амперметра
Модель динамика
2) Амперметр, вольтметр, динамик.

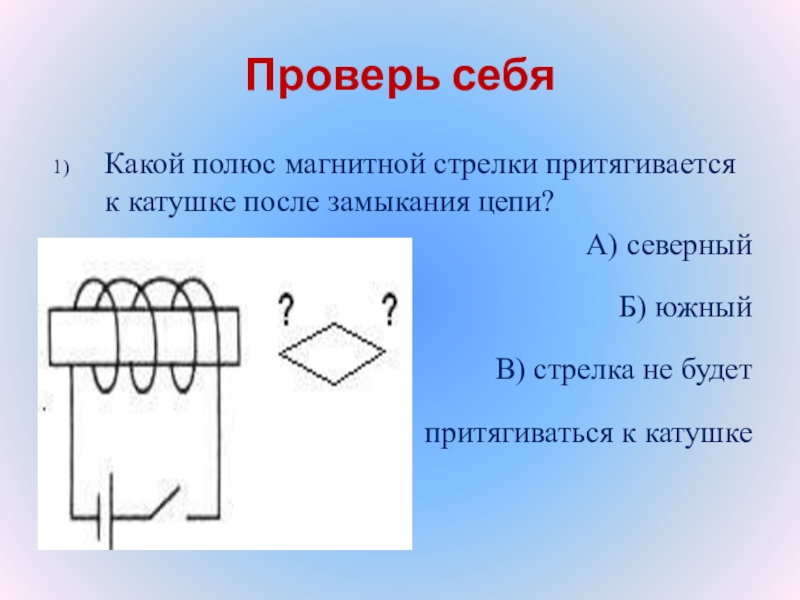

Слайд 5Проверь себя
Какой полюс магнитной стрелки притягивается к катушке после замыкания
цепи?
А) северный
Б) южный
В) стрелка не будет
притягиваться к катушке
А) северный
Б) южный
В) стрелка не будет
притягиваться к катушке

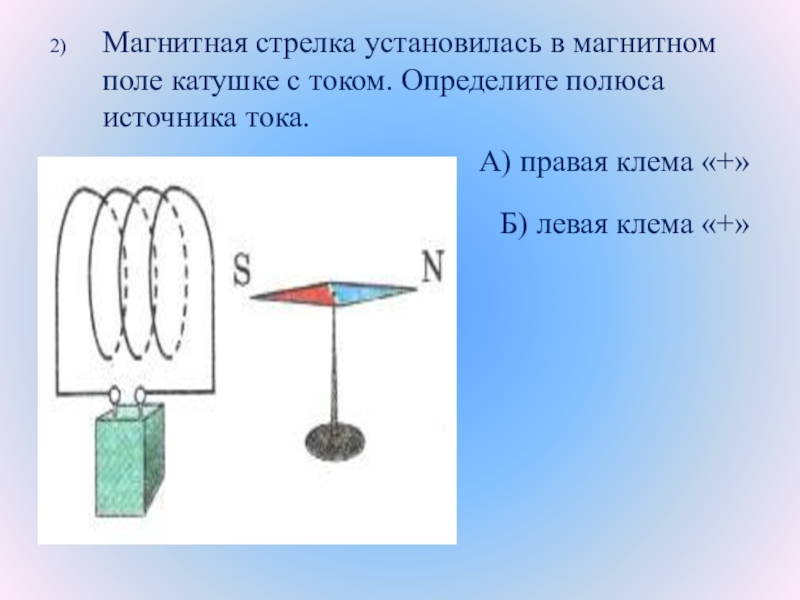

Слайд 6Магнитная стрелка установилась в магнитном поле катушке с током. Определите полюса
источника тока.
А) правая клема «+»
Б) левая клема «+»
А) правая клема «+»
Б) левая клема «+»

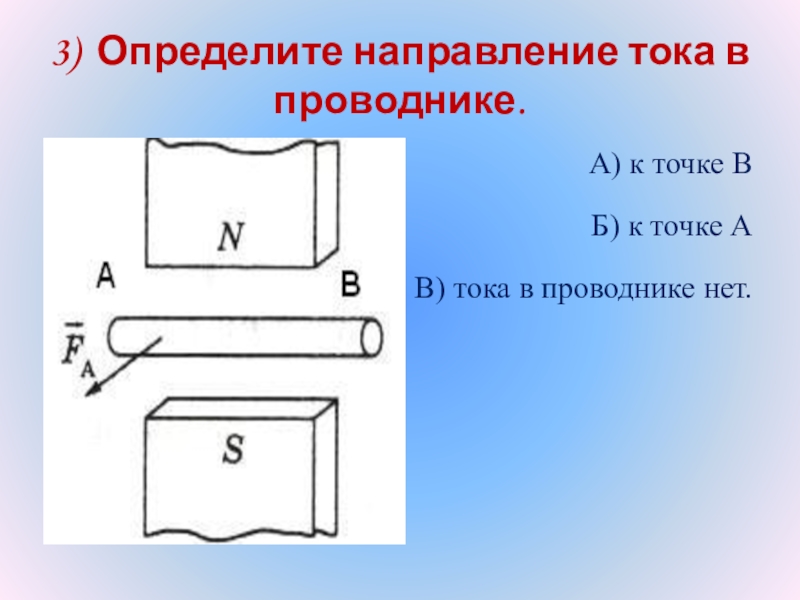

Слайд 73) Определите направление тока в проводнике.
А) к точке В
Б) к точке
А
В) тока в проводнике нет.
В) тока в проводнике нет.

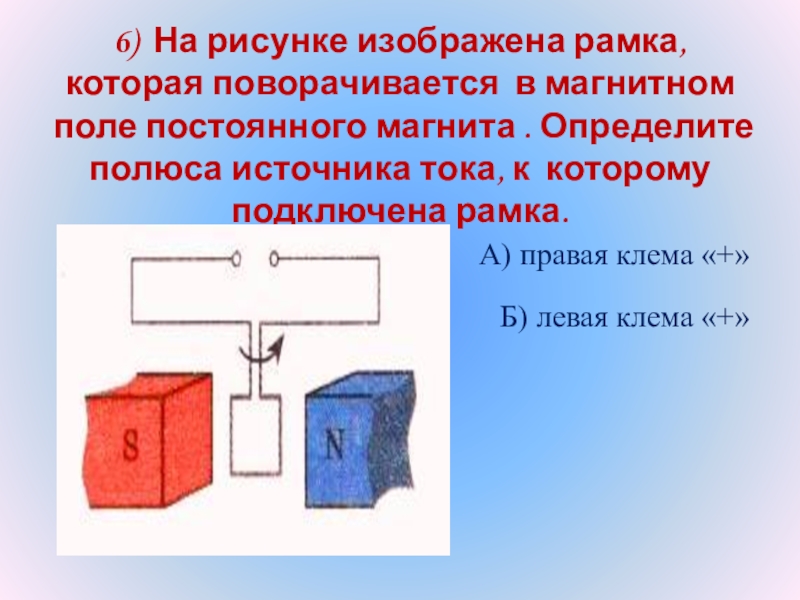

Слайд 106) На рисунке изображена рамка, которая поворачивается в магнитном поле постоянного
магнита . Определите полюса источника тока, к которому подключена рамка.
А) правая клема «+»
Б) левая клема «+»

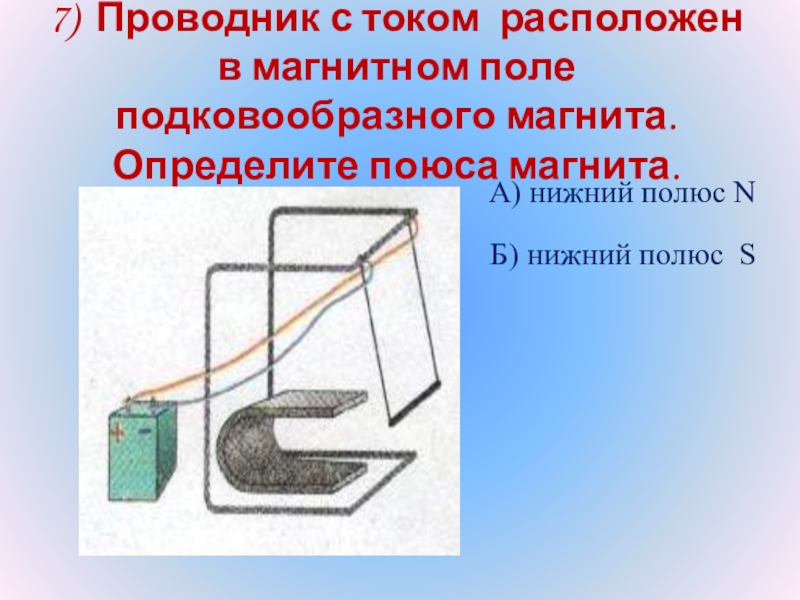

Слайд 117) Проводник с током расположен в магнитном поле подковообразного магнита. Определите
поюса магнита.
А) нижний полюс N
Б) нижний полюс S
Слайд 128) На чем основано устройство электрического двигателя?
А) наличие электрического тока
Б) существование магнитного поля.
В) вращение катушки с током в магнитном поле.
Слайд 139) Направление силы Ампера определяется по правилу
А) правой руки
Б) левой руки
10) Сила Ампера - это сила, с которой …
А) магнитное поле действует на проводник с током
Б) магнитное поле действует на проводник
В) электрическое поле действует на проводник с током.

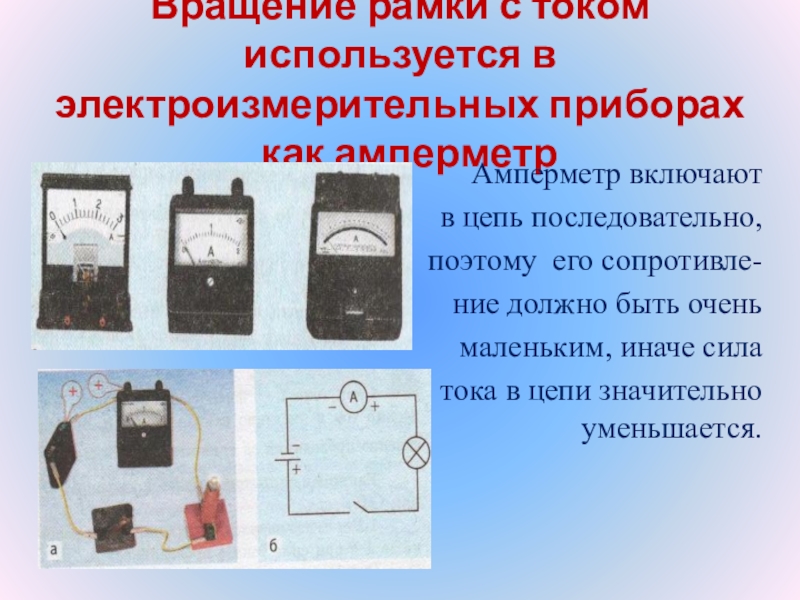

Слайд 16Вращение рамки с током используется в электроизмерительных приборах , как амперметр
Амперметр включают
в цепь последовательно,
поэтому его сопротивле-
ние должно быть очень
маленьким, иначе сила
тока в цепи значительно
уменьшается.

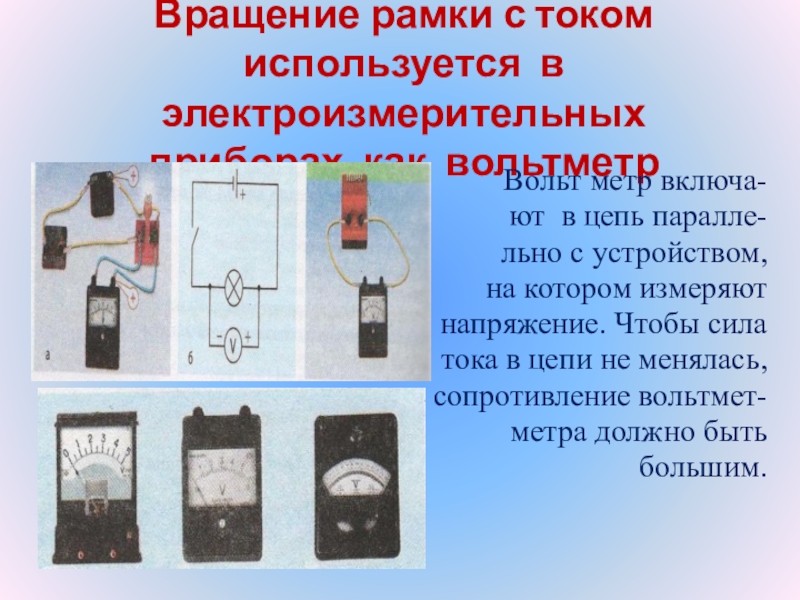

Слайд 17Вращение рамки с током используется в электроизмерительных приборах, как вольтметр
Вольт метр
включа-
ют в цепь паралле-
льно с устройством,
на котором измеряют
напряжение. Чтобы сила
тока в цепи не менялась,
сопротивление вольтмет-
метра должно быть
большим.
ют в цепь паралле-
льно с устройством,
на котором измеряют
напряжение. Чтобы сила
тока в цепи не менялась,
сопротивление вольтмет-
метра должно быть
большим.

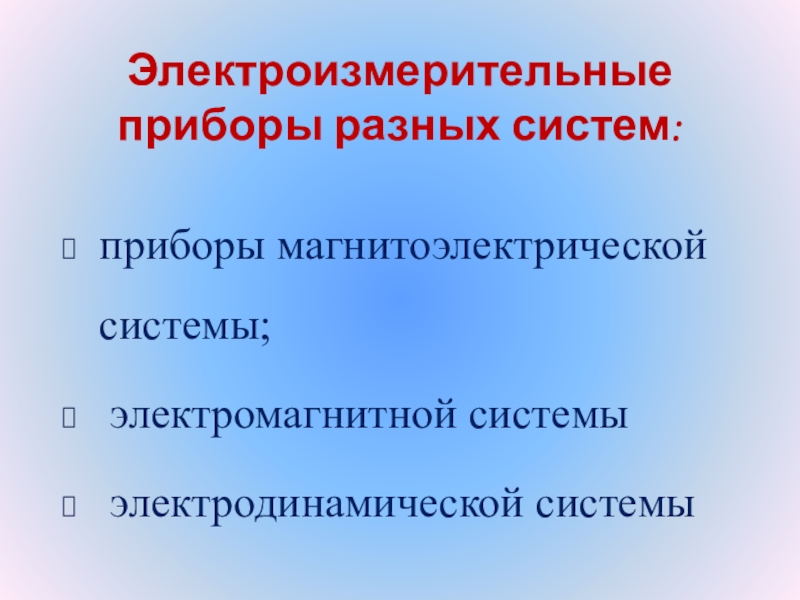

Слайд 18Электроизмерительные приборы разных систем:
приборы магнитоэлектрической системы;
электромагнитной системы
электродинамической системы

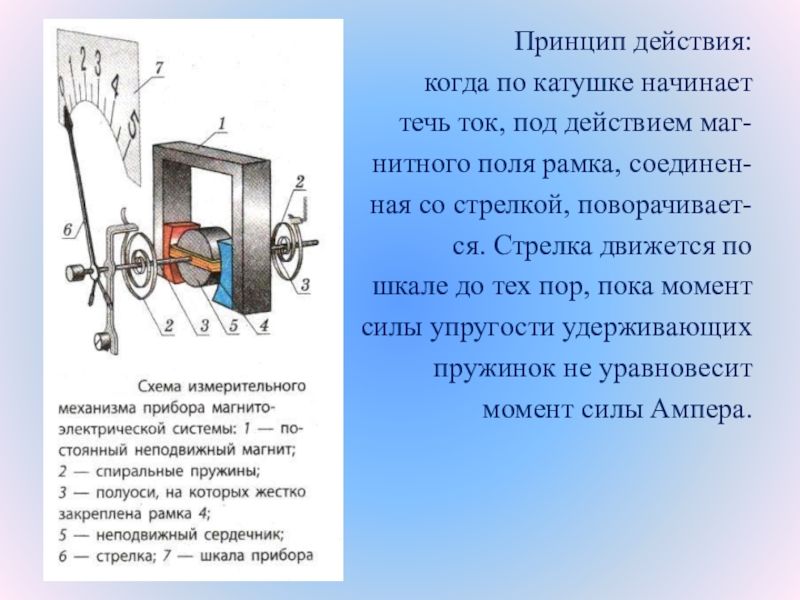

Слайд 19Принцип действия:
когда по катушке начинает
течь ток, под действием маг-
нитного поля
рамка, соединен-
ная со стрелкой, поворачивает-
ся. Стрелка движется по
шкале до тех пор, пока момент
силы упругости удерживающих
пружинок не уравновесит
момент силы Ампера.
ная со стрелкой, поворачивает-
ся. Стрелка движется по
шкале до тех пор, пока момент
силы упругости удерживающих
пружинок не уравновесит
момент силы Ампера.

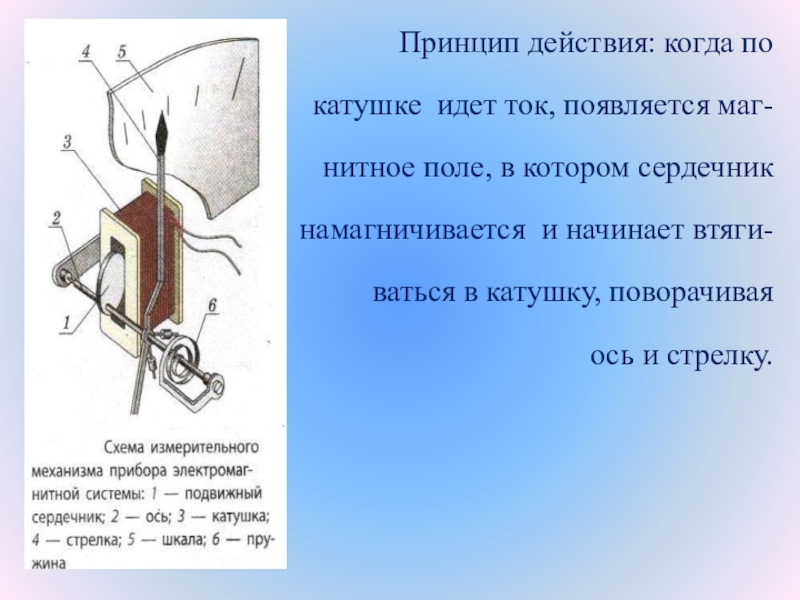

Слайд 20Принцип действия: когда по
катушке идет ток, появляется маг-
нитное поле, в
котором сердечник
намагничивается и начинает втяги-
ваться в катушку, поворачивая
ось и стрелку.
намагничивается и начинает втяги-
ваться в катушку, поворачивая
ось и стрелку.

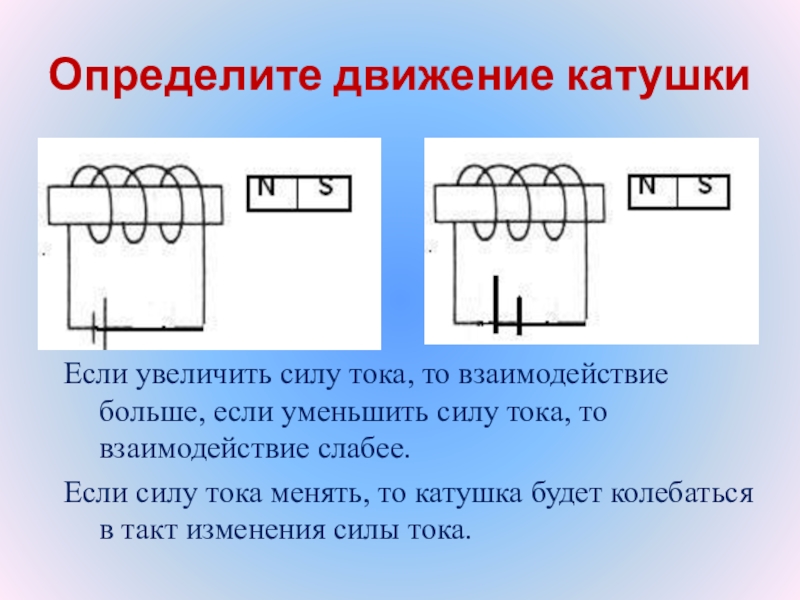

Слайд 22Определите движение катушки
Если увеличить силу тока, то взаимодействие больше, если уменьшить
силу тока, то взаимодействие слабее.
Если силу тока менять, то катушка будет колебаться в такт изменения силы тока.
Если силу тока менять, то катушка будет колебаться в такт изменения силы тока.

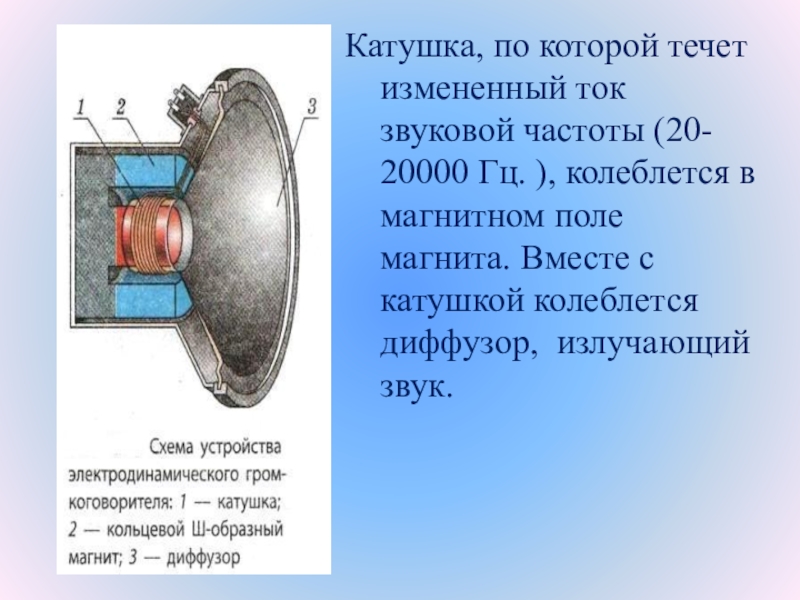

Слайд 23Катушка, по которой течет измененный ток звуковой частоты (20- 20000 Гц.
), колеблется в магнитном поле магнита. Вместе с катушкой колеблется диффузор, излучающий звук.
Слайд 24На зажимах измерительных приборов магнитоэлектрической системы указана полярность («+» и «-»).
Что произойдет, если при включении прибора полярность не будет соблюдена? Почему на зажимах приборов электромагнитной системы полярность не указывают?
Ответ: 1) стрелка будет отклоняться в другую сторону
2) сердечник втягивается.
Ответ: 1) стрелка будет отклоняться в другую сторону
2) сердечник втягивается.
