Презентация, доклад на тему Урок физики Параллельное соединение проводников 8 класс (презентация+конспект)

Содержание

Углубить знания закона Ома;Закрепить понятие зависимости проводника от размеров;Углубить знания о свойствах подключения измерительных приборов;Углубить знания о последовательном соединении;Сформировать представления о свойствах параллельного соединения.Цели Параллельное соединение проводников

Слайд 1Параллельное и последовательное соединение проводников
8 класс
Учитель: Газенко С.А.

Параллельное и последовательное соединение проводников8 классУчитель: Газенко С.А.

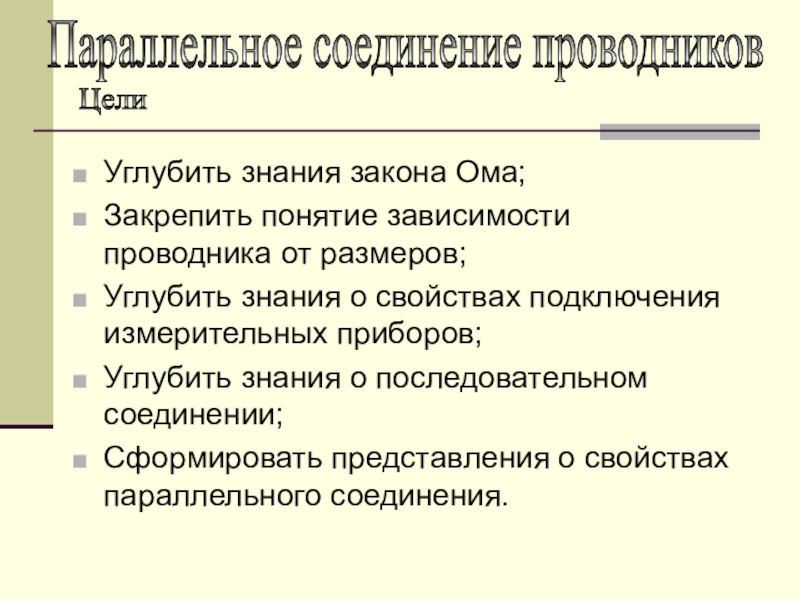

Слайд 2Углубить знания закона Ома;
Закрепить понятие зависимости проводника от размеров;
Углубить знания о

свойствах подключения измерительных приборов;
Углубить знания о последовательном соединении;
Сформировать представления о свойствах параллельного соединения.

Цели

Параллельное соединение проводников

Углубить знания закона Ома;Закрепить понятие зависимости проводника от размеров;Углубить знания о свойствах подключения измерительных приборов;Углубить знания о

Слайд 3Закон Ома

Закон Ома

Слайд 4Игра - тест

Схема последовательного соединения
резисторов изображена на рис. в случае:

А:

Б: В:

Г:

Игра - тестСхема последовательного соединения резисторов изображена на рис. в случае:А:

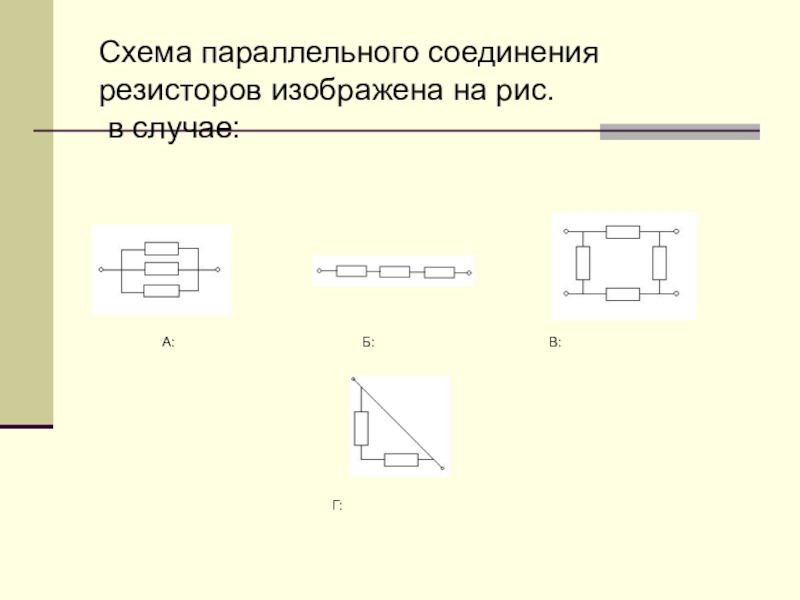

Слайд 5Схема параллельного соединения
резисторов изображена на рис.
в случае:
А:

Б: В:

Г:

Схема параллельного соединения резисторов изображена на рис. в случае:А:

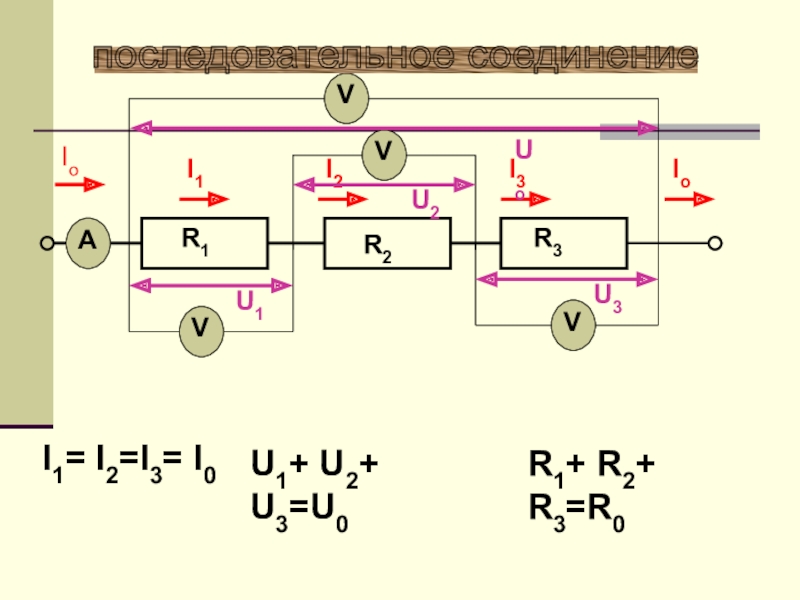

Слайд 6I1= I2=I3= I0
U1+ U2+ U3=U0
R1+ R2+ R3=R0
последовательное соединение

I1= I2=I3= I0U1+ U2+ U3=U0R1+ R2+ R3=R0последовательное соединение

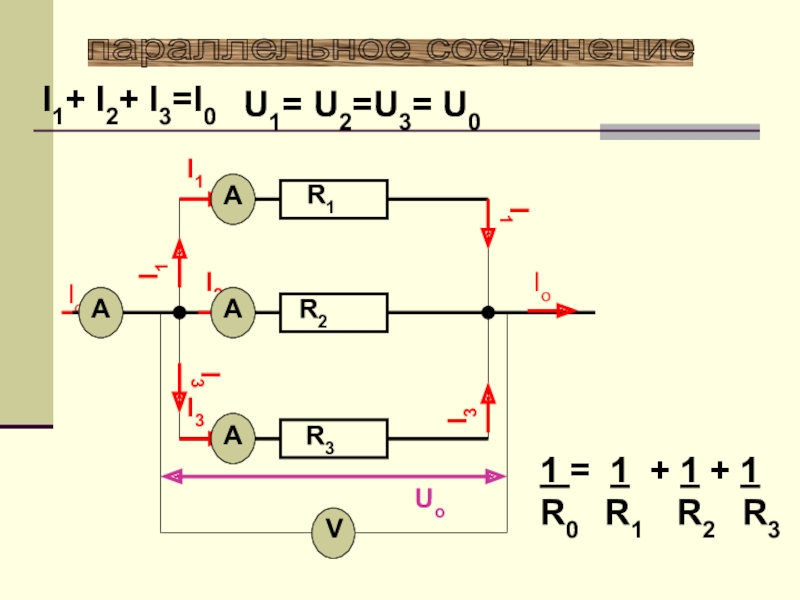

Слайд 9

U1= U2=U3= U0
I1+ I2+ I3=I0
1 = 1 + 1 + 1
R0

R1 R2 R3

параллельное соединение

U1= U2=U3= U0I1+ I2+ I3=I01 = 1 + 1 + 1R0  R1   R2

Слайд 11I1= I2=I3= I0
U1+ U2+ U3=U0
R1+ R2+ R3=R0
U1= U2
R1 R2
I1+ I2+

I3=I0

U1= U2=U3= U0

1 = 1 + 1 + 1
R0 R1 R2 R3

I1 = R2
I2 R1

Последовательное
соединение

Параллельное
соединение

I1= I2=I3= I0U1+ U2+ U3=U0R1+ R2+ R3=R0U1= U2R1  R2I1+ I2+ I3=I0U1= U2=U3= U01 = 1 +

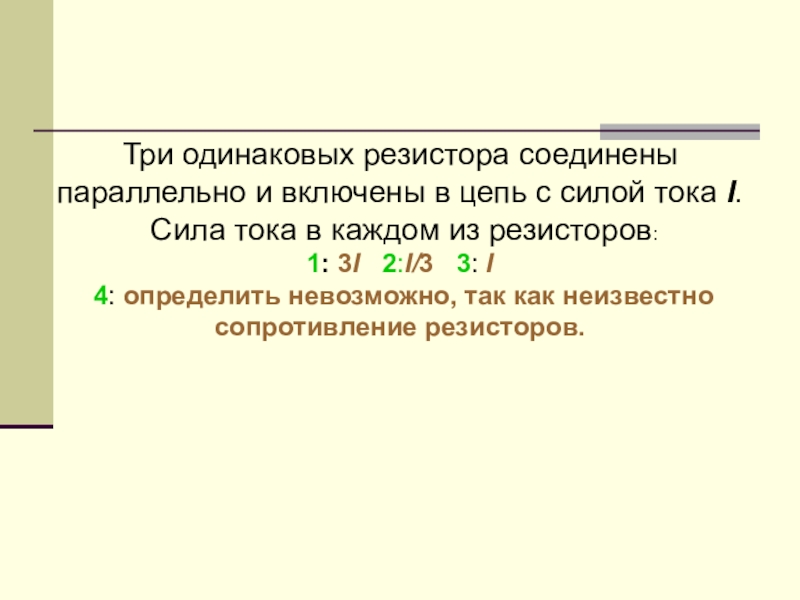

Слайд 12Три одинаковых резистора соединены
параллельно и включены в цепь с силой

тока I.
Сила тока в каждом из резисторов:
1: 3I 2:I/3 3: I
4: определить невозможно, так как неизвестно сопротивление резисторов.
Три одинаковых резистора соединены параллельно и включены в цепь с силой тока I. Сила тока в каждом

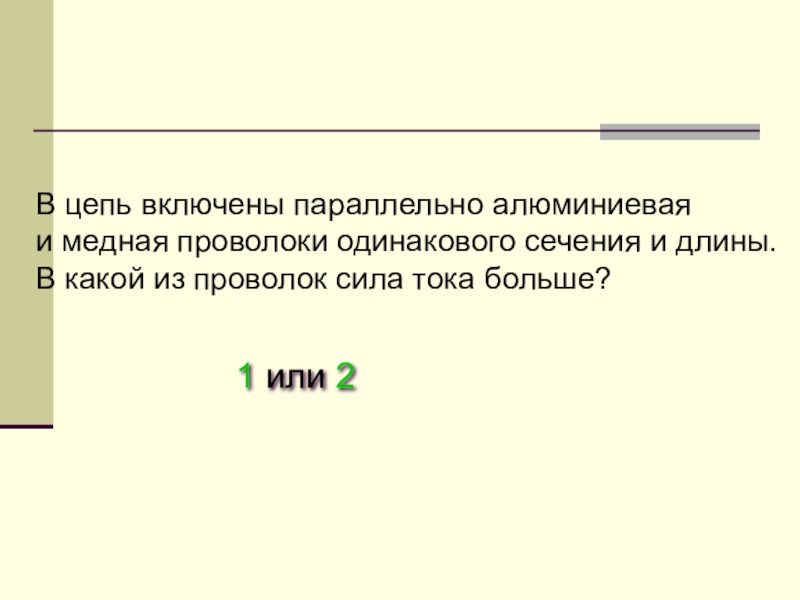

Слайд 13В цепь включены параллельно алюминиевая
и медная проволоки одинакового сечения и

длины.
В какой из проволок сила тока больше?

1 или 2

В цепь включены параллельно алюминиевая и медная проволоки одинакового сечения и длины. В какой из проволок сила

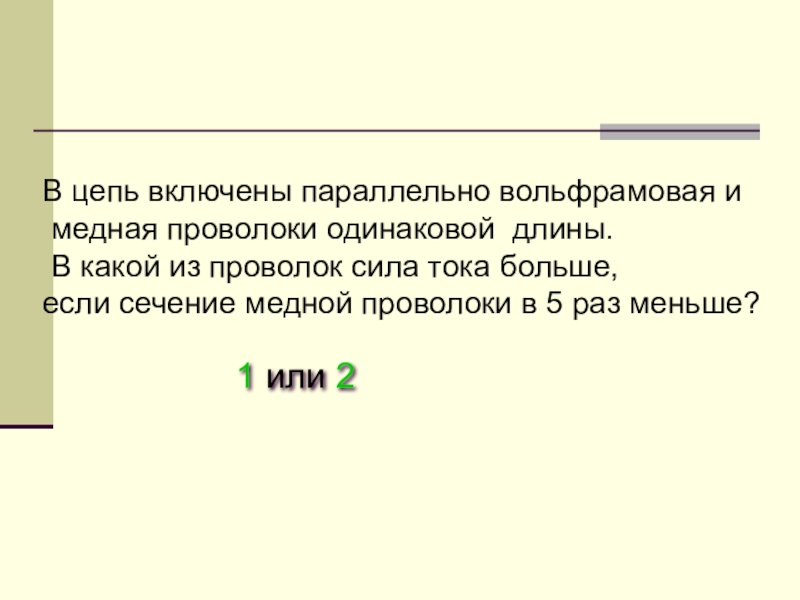

Слайд 14В цепь включены параллельно вольфрамовая и
медная проволоки одинаковой длины.
В

какой из проволок сила тока больше,
если сечение медной проволоки в 5 раз меньше?

1 или 2

В цепь включены параллельно вольфрамовая и медная проволоки одинаковой длины. В какой из проволок сила тока больше,

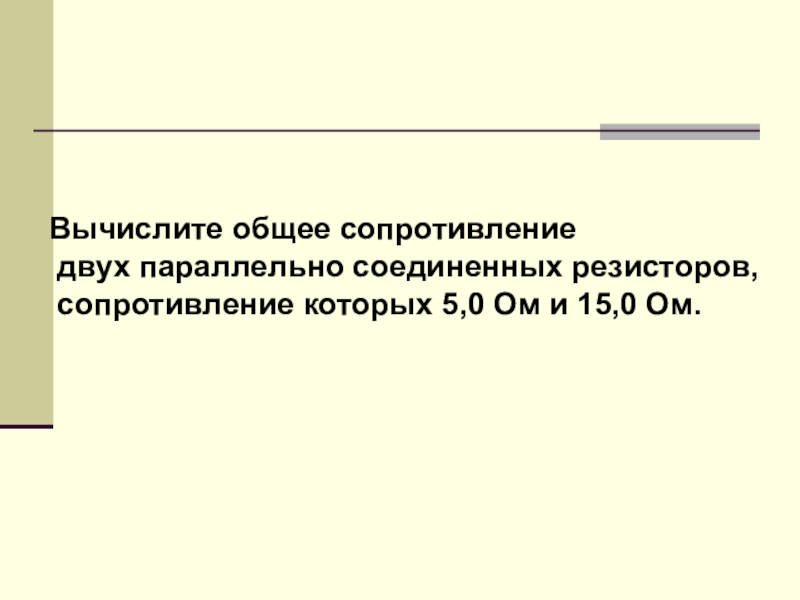

Слайд 15Вычислите общее сопротивление
двух параллельно соединенных резисторов,
сопротивление которых 5,0 Ом

и 15,0 Ом.
Вычислите общее сопротивление двух параллельно соединенных резисторов, сопротивление которых 5,0 Ом и 15,0 Ом.

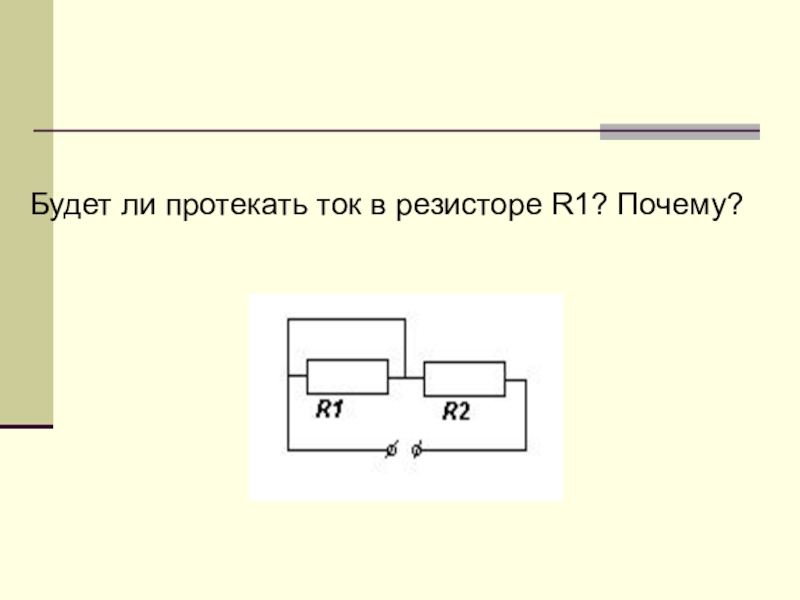

Слайд 16Будет ли протекать ток в резисторе R1? Почему?

Будет ли протекать ток в резисторе R1? Почему?

Слайд 17Гирлянда елки, установленной в комнате,
имеет 24 лампочки. Если в комнате одна

из лампочек
перегорит, все остальные перестают гореть,
а если одна из лампочек на елке в школе перегорит,
все остальные продолжают гореть.
Объясните, почему так происходит.
Гирлянда елки, установленной в комнате,имеет 24 лампочки. Если в комнате одна из лампочекперегорит, все остальные перестают гореть,а

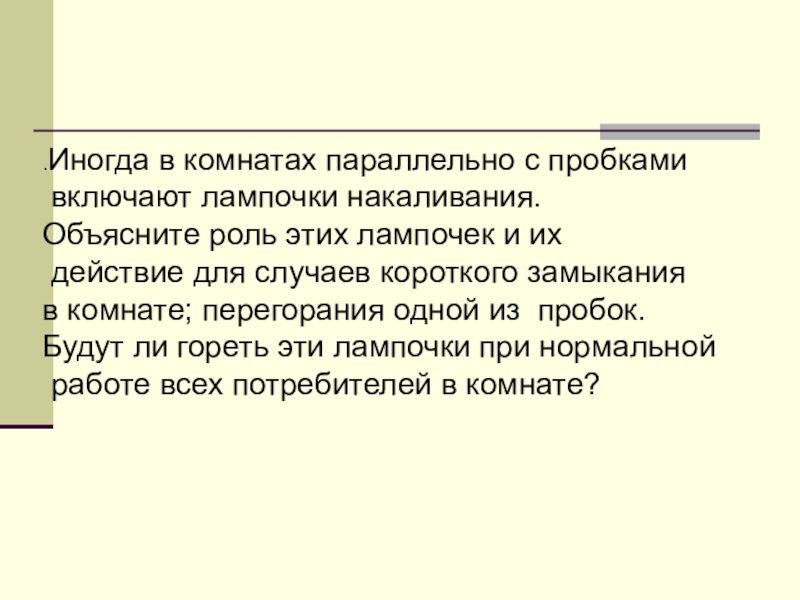

Слайд 20.Иногда в комнатах параллельно с пробками
включают лампочки накаливания.
Объясните роль этих

лампочек и их
действие для случаев короткого замыкания
в комнате; перегорания одной из пробок.
Будут ли гореть эти лампочки при нормальной
работе всех потребителей в комнате?
.Иногда в комнатах параллельно с пробками включают лампочки накаливания.Объясните роль этих лампочек и их действие для случаев
