Презентация, доклад на тему Урок электрический ток в вакууме

Принцип работы электронно - лучевой трубки

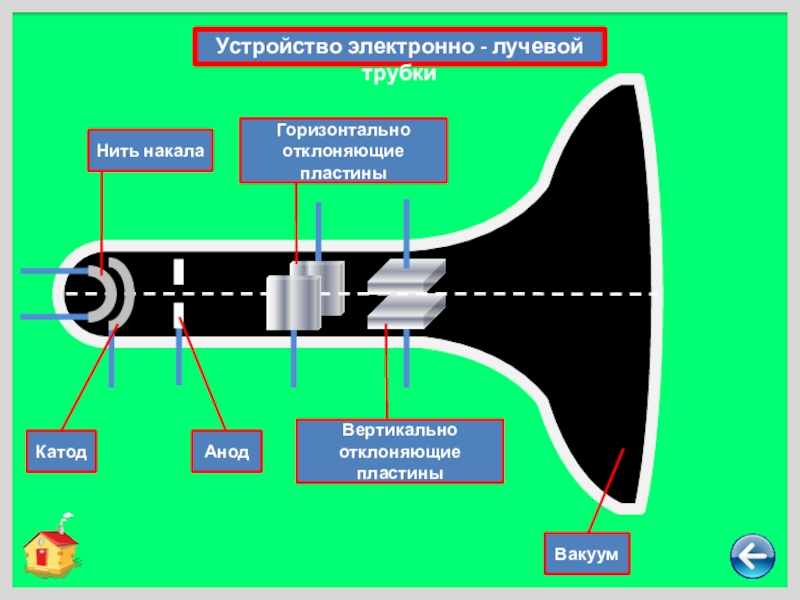

Слайд 1Анод
Катод
Горизонтально отклоняющие пластины
Вертикально отклоняющие пластины
Устройство электронно - лучевой трубки
Вакуум
Нить накала

АнодКатодГоризонтально отклоняющие пластиныВертикально отклоняющие пластиныУстройство электронно - лучевой трубкиВакуумНить накала

Слайд 2Принцип работы электронно - лучевой трубки

Принцип работы электронно - лучевой трубки

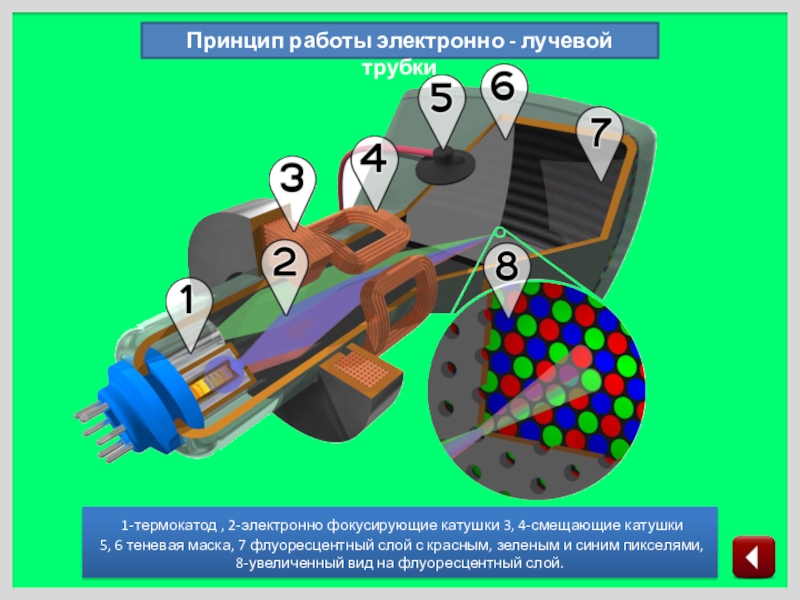

Слайд 3Принцип работы электронно - лучевой трубки
1-термокатод , 2-электронно фокусирующие катушки

3, 4-смещающие катушки
5, 6 теневая маска, 7 флуоресцентный слой с красным, зеленым и синим пикселями, 8-увеличенный вид на флуоресцентный слой.
Принцип работы электронно - лучевой трубки 1-термокатод , 2-электронно фокусирующие катушки 3, 4-смещающие катушки 5, 6 теневая

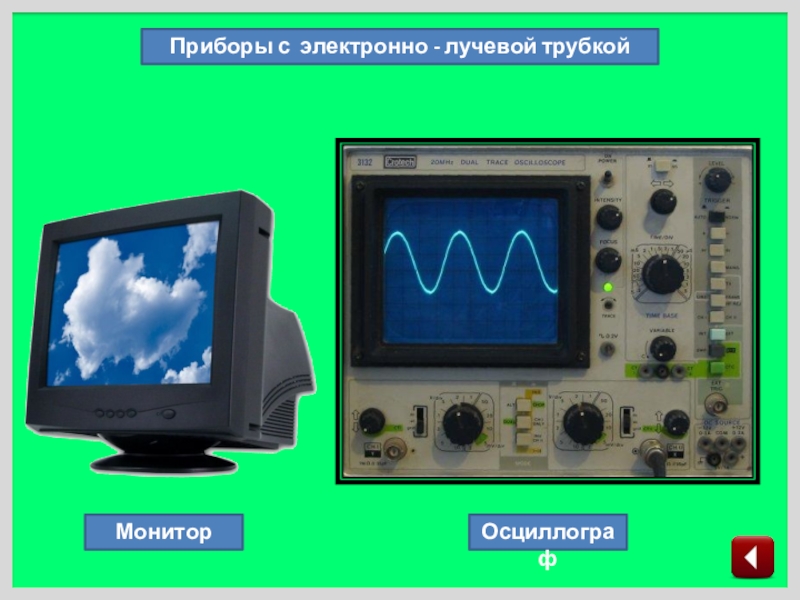

Слайд 4Приборы с электронно - лучевой трубкой

Приборы с электронно - лучевой трубкой

Слайд 5Приборы с электронно - лучевой трубкой
Монитор
Осциллограф

Приборы с электронно - лучевой трубкойМониторОсциллограф
